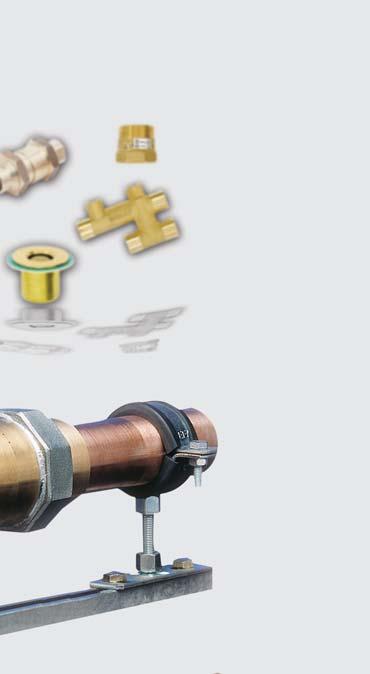

1 Szerelési - beépítési termékek 5 próságok okos megoldásokhoz 85

2 Telepítési elemek 87 Táguláskiegyenlítők - H 6, SI 10, U 88 Kereszt idomok a vízszintes hálózati szerelvényekhez 89 Visszacsapó szelepek 89 Szűrők 90 raktári árukészlet rendelési számai félkövérrel szedettek. 86

3 Telepítési elemek 05 Táguláskiegyenlítők Megakadályozza a csövek szétrepedését és az épület sérüléseit tartók, forrasztott és tömített csatlakozások túlzott erőfeszítésének, illetve a csövek hosszanti tágulásakor keletkező zajok tompítására. Gyors összeszerelés Helytakarékos csőtelepítés ívek használata nélkül a hosszanti tágulás kiegyenlítésére. nem agresszív közeget szállító csővezetékek telepítésénél Szerelési - beépítési termékek Figyelem: táguláskiegyenlítők mindig hozzáférhetően szerelhetők! H 6 (réz) táguláskiegyenlítők csak lágy forrasztással telepíthetők! táguláskiegyenlítők szerelésekor be kell tartani a rögzített pont és csúszópontok rendszerét, lásd telepítési kézikönyvet! rögzített pont és csúszópontok műszaki megoldásait és kivitelezését egyeztesse a csőrendszerek rögzítő és függesztő technikájának gyártójával! Példák a táguláskiegyenlítők telepítésére telepítés rövidebb kb. max. 4 m-ig terjedő távolság kiegyenlítésére alkalmas telepítés rövidebb kb. 4 m feletti távolság kiegyenlítésére alkalmas táguláskiegyenlítők nem falazhatók be és nem helyezhetők padlóbetonba!!! Kérje a forgalmazótól a telepítési utasítást!!! 87

4 Táguláskiegyenlítők Táguláskiegyenlítő toldat, típus H 6, PN 3 Mindkét oldalon csatlakozó a forrasztáshoz, akár 110 -szal, anyaga: réz karimák, bronz. forrasztás maximális hőmérséklete 300 Mérete Kompenz. mm eépítési hossz mm somagolás Rendelési szám Euro/db 15 mm ,60 18 mm ,40 22 mm ,10 28 mm ,20 35 mm ,20 Táguláskiegyenlítő toldat, típus SI 10, PN 10 Mindkét oldalon csatlakozó a forrasztáshoz, akár 130 -szal, anyaga: sárgaréz, acél a harmonika test rozsdamentes. forrasztás maximális hőmérséklete 600! 15 mm ,70 18 mm ,60 22 mm 5, ,00 28 mm ,10 35 mm ,70 42 mm ,90 54 mm ,60 Táguláskiegyenlítő toldat, típus SI 10, PN 10 Mindkét oldalon belső menetes, akár 130, anyaga: sárgaréz, a harmonikatest rozsdamentes acélból. 1/ ,70 3/4 5, , ,60 1 1/ ,60 1 1/ , ,20 Táguláskiegyenlítő toldat, típus U, PN 16 Mindkét oldalon külső menetes, -20 és 350 között, anyaga: sárgaréz, a harmonikatest, a külső cső rozsdamentes acélból, a menetes végek szénszálas acélból. 3/4 DN ES ,40 1 DN ES ,00 1 1/4 DN ES ,60 1 1/2 DN ES ,80 2 DN ES ,10 2 1/2 DN ES ,00 88

5 Kereszt idomok a vízszintes hálózati szerelvényekhez Meipass - kettős kereszt R 4 HZ típus (alkalmas kompakt fűtőtestekhez és a csövek szokásos kapcsaihoz vagy a Simplex lécek alá), szabad átjárás 15 mm, csatlakozók: = 15/18* mm, = 15/18* mm, = 15 mm, tengelytávolságok 1 = 50 mm, tengelytávolságok 2 = 35 mm. Kivitel Rendelési szám Euro/db R 4 HZ típus ,70 R 5 HZ típus (alkalmas kompakt fűtőtestekhez és a csövek szokásos kapcsaihoz vagy a HZ lécek alá), szabad átjárás 18 mm, csatlakozók: = 18/22* mm, = 18/22* mm, = 15 mm, tengely-távolságok 1 = 50 mm, tengelytávolságok 2 = 35 mm. R 5 HZ típus ,10 Szerelési - beépítési termékek * nagyobb méret a csöveken át. Visszacsapó szelepek D Im Rohr RV visszacsapó szelepek a szivattyúk csavarzásába helyezéséhez (de nem az integrált gömbcsappal rendelkezőkbe) MS-ből, tömítéssel, helytakarékos a szerelvénybe szerelésnél, a karima és a csavarzás között, a csővezetékbe helyezéshez, anyag sárgaréz akár PN 15, akár 125. h Kivitel somagolás Rendelési szám Euro/db 3/4 h=23; d=20; D=30, ,50 1 h=30; d=25; D=38, ,80 d 1 1/4 h=30; d=31,5; D= ,10 fentiekkel egyezően, de légáteresztővel 3/ , ,80 1 1/ ,30 Teljesen sárgaréz RV visszacsapó szelep, kétoldali torokkal, sárgarézből, a csappantyú sárgaréz, üzemi hőmérséklete max. 110 PN 16. h 1/2 h = M 6,90 3/4 h = M 8,40 1 h = M 10,80 1 1/4 h = M 16,10 1 1/2 h = M 21,90 2 h = M 33,60 89

6 Szűrők Szűrő, áthaladó alak, PN 16, belső menettel mindkét oldalon, anyaga: Kivitel somagolás Rendelési szám Euro/db 1/ ,90 3/ , ,80 1 1/ ,30 1 1/ , ,90 2 1/ ,50 MS szűrő, univerzális - vízszintes és függeleges csövekbe is telepíthető, PN 16. 3/ ,70 90
