Térfogatáram-korlátozóval egybeépített, nyomásfüggetlen szabályozószelep AVQM (PN 25) - beépítés az előremenő és a visszatérő ágba

Átírás

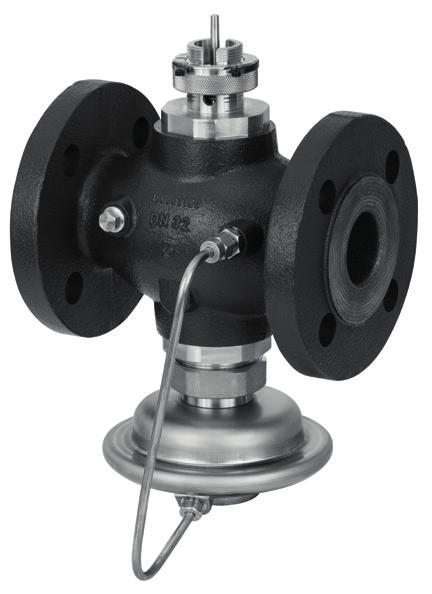

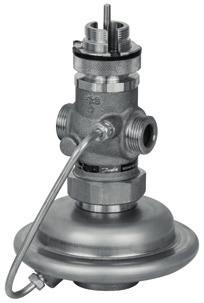

1 Adatlap Térfogatáram-korlátozóval egybeépített, nyomásfüggetlen szabályozószelep AVQM (PN 25) - beépítés az előremenő és a visszatérő ágba Leírás DN -50 DN Az AVQM segédenergia nélküli, mennyiségkorlátozóval egybeépített kompaktszelepet távfűtő / távhűtő rendszerekben való használatra tervezték. A szabályozó megakadályozza a beállított maximális térfogatáram túllépését. Az AMV(E) elektromos szelepmozgatókkal és az ECL elektronikus szabályozókkal kombinálva, a vízátfolyás és a hőmérséklet szabályozható a legnagyobb energiamegtakarítás érdekében. Az AVQM magában foglal egy állítható térfogatáramkorlátozóval ellátott szabályozószelepet, csatlakozót az elektromos szelepmozgatóhoz, és egy szabályozó membránt tartalmazó nyomással működő szelepmozgatót. A szabályozókat a következő Danfoss motorokkal együtt használjuk: - AMV 0 1) - AMV(E) 10 1) / AMV(E) 20 / AMV(E) 30 - AMV(E) 13 1) / AMV(E) 23 / AMV(E) 33 rugós visszatérítő funkcióval - AMV 20 SL / AMV 23 SL / AMV 30 SL löketkorlátozással 1) AMV 0 / AMV(E) 10 / AMV(E) 13 csak a DN szabályozóval kombinálható. Az AMV(E) 13, AMV(E) 23 (SL) vagy AMV(E) 33 (SL) mozgatókkal kombinált AVQM szelep DIN szerinti jóváhagyással rendelkezik. Fő adatok: DN -50 k VS m 3 /h Vízátfolyás tartomány: m 3 /h PN 25 Nyomáskülönbség a szabályozószelepen Δp MCV : 0.2 bar Hőmérséklet: - Cirkulációs víz / max. 30% glikolos víz 2 0 C Csatlakozások: - Külső menetes (hegesztendő, menetes és karimás toldatokkal) - Karima Rendelés AVQM Szabályozó Példa: Térfogatáram szabályozóval egybeépített (kompakt) szabályozószelep; 0.8 m 3 /h térfogatáramhoz; PN 25; T max 0 C; külső menetes 1 AVQM DN szabályozó Rendelési szám: 003H6748 Opció: 1 Hegtoldatok Rendelési szám: 003H6908 A szabályozót összeszerelve szállítjuk, tartalmazva a szelep és a membránmű közötti impulzuscsövet. Az AMV(E) motort külön kell rendelni. Kép DN Q max k VS Csatlakozó Rend. szám (mm) (m 3 /h) (m 3 /h) H H G ¾ A 003H H Hengeres 003H6750 külső menet az ISO 228/1 szerint G 1 A 003H G 1¼ A 003H G 1¾ A 003H G 2 A 003H G 2½ A 003H H PN 25 karimák, EN szerint 003H H6758 Danfoss VD.DA.S8.47 1

2 Rendelés (folytatás) Tartozékok Kép Típus megnevezés DN Csatlakozó Rend. szám 003H H6909 Hegtoldatok H H H H6913 R ½ 003H R ¾ 003H6903 Külső menetes toldatok 25 Kúpos külső menet az R 1 003H EN szerint R 1¼ 003H R 1½ 065B R 2 065B H69 Karimás toldatok 20 PN 25 karimák az EN szerint 003H H6917 Szervizkészletek Kép Típus megnevezés DN k VS (m 3 /h) Rend. szám H H H6863 Szelepbetét H H H H / 40 / / 16 / 20 / H H H H6888 Szabályozószelep betét H H H H / 40 / / 16 / 20 / H6885 Típus megnevezés p beállítási tartomány (bar) Rend. szám Szelepmozgató H Danfoss VD.DA.S8.47

3 Műszaki adatok Szelep Névleges átmérő DN A nyomáskülönbség szabályozó k VS /20 értéke 1) 20/25 1) Vízátfolyás Q m 3 /h min beállítási p MCV = 0.2 bar tartomány Q max Rendelkezésre álló Δp szükséges Q 2) max bar esetén /0.6 1 ) /0.6 1 ) Szeleplöket mm Szabályozószelep autoritás Szabályozási jelleggörbe 1 (100%) a vízátfolyás beállítási tartományán belül Logaritmikus Kavitációs tényező z Szivárgási veszteség az IEC 534 szerint %-a a k VS értéknek Névleges nyomás PN 25 Min. nyomáskülönbség lásd a megjegyzést 2) bar Max. nyomáskülönbség Közeg Cirkulációs víz / max. 30 % glikolos víz Közeg ph értéke Min. 7, max. 10 Közeghőmérséklet o C 2 0 Csatlakozások Anyagok Szeleptest szelep toldatok Külső menetes Hegesztendő és külső menetes Külső menetes és karimás Karima - menetes Vörösötvözet CuSn5ZnPb (Rg5) Gömbgrafitos öntöttvas EN-GJS LT karima - (GGG 40.3) Szelepülék Rozsdamentes acél, anyagszám Szelepkúp Tömítés DP Cinkmentes sárgaréz CuZn36Pb2As EPDM Tömítés MCV Fém EPDM Nyomásmentesítő rendszer Szabályozószelep betét - Dugattyú Szelepbetét Dugattyú Megjegyzés: DP - nyomáskülönbség szabályozó, MCV - szabályozószelep 1) Karimás változat 2 2) Ha a térfogatáram kevesebb, mint Q max -> Q pmin pmcv k VS Szelepmozgató Típus AVQM Szelepmozgató mérete cm 2 54 Névleges nyomás PN 25 Nyomáskül. az MCV - motoros szab.szelepen bar 0.2 Anyagok Szelepmozgató ház Membrán Impulzuscső Mozgató felső háza Rozsdamentes acél, anyagszám Mozgató alsó háza Cinkmentes sárgaréz CuZn36Pb2As EPDM Rézcső Ǿ 6 1 mm Δp v (Q max ) VD.DA.S8.47 Danfoss

4 Műszaki adatok (folytatás) Manometrikus nyomás folyásirányban [bar] Nincs kavitációs zaj T=0 C T=130 C T=80 C Kavitációs zaj Manometrikus nyomás folyásirányban [bar] Nincs kavitációs zaj T = 0 C T = 130 C T = 80 C Kavitációs zaj Manometrikus nyomás folyásiránnyal szemben [bar] Kavitációs terület, ha a kavitációs tényező z=0.6 Manometrikus nyomás folyásiránnyal szemben [bar] Kavitációs terület, ha a kavitációs tényező z=0.5 Alkalmazási alapelvek Szelep a visszatérő ágban Szelep az előremenő ágban Indirekt csatlakozású fűtőrendszer Indirekt csatlakozású fűtőrendszer Szerelési helyzetek Közeghőmérséklet 100 C Közeghőmérséklet 130 C Közeghőmérséklet 0 C Motor Megjegyzés! A motorok AMV(E) szerelési helyzetét is figyelembe kell venni. Lásd a vonatkozó adatlapot. 4 Danfoss VD.DA.S8.47

5 Nyomás - hőmérséklet diagram 2 EN-GJS LT (GGG 40.3) PN 25 1 CuSn5ZnPb (Rg5) PN 25 Maximális megengedett üzemi nyomás a közeghõmérséklet függvényében (EN és EN szerint). Felépítés 1. Szabályozószelep betét 2. Állítható térfogatáramkorlátozó 3. Szeleptest 4. Szelepbetét 5. Nyomásmentesített szelepkúp 6. Szelepszár 7. Beépített rugó a térfogatáramszabályozáshoz 8. Vezérlő lefolyócső 9. Szabályozó membrán 10. Hollandi anya 11. Szelepmozgató ház felsőrész 12. Szelepmozgató ház alsórész 13. Impulzuscső 14. Szorítógyűrűs csatlakozó impulzuscsőhöz Funkció A térfogatáram nyomásesést hoz létre az állítható térfogatáram-korlátozón. A létrejött nyomások az impulzuscsöveken és/vagy a vezérlő lefolyócsövön keresztül a szelepmozgató kamráiba kerülnek és így hatást fejtenek ki a szabályozó membránra, amely a térfogatáramot szabályozza. A mennyiségkorlátozóra eső nyomáskülönbséget a térfogatáram szabályozáshoz beépített rugó szabályozza és korlátozza. A szabályozó szelep növekvő nyomáskülönbségre zár, és csökkenő nyomáskülönbségre nyit, hogy fenntartsa a max. térfogatáramot. Kiegészítésként a motor, a terheléstől függően, nulla és a beállított max. vízátfolyás között működteti a szelepet. Beállítások VD.DA.S8.47 Max. vízátfolyás határolás A max. vízátfolyás beállítását a mennyiségkorlátozó fojtás helyzetének állításával végezzük. A beállítás elvégezhető a vízátfolyás beállító diagram alapján (lásd az idevonatkozó utasításokat) és / vagy hőmennyiségmérő segítségével. Danfoss

6 Méretek L 1 L H H 2 H 1 H 3 Ø125 Ø125 AVQM (DN -50) AVQM (DN 32-50) DN L L 1 H H 1 H 2 H 3 Tömeg (kg) mm menetes karima AMV(E) 10 + AVQM (DN ) AMV(E) 13 + AVQM (DN ) AMV 0 + AVQM (DN ) 5 5 H H 1 DN H H 1 mm AMV(E) 2. / 3. + AVQM (DN -50) AMV(E) 2. / 3. + AVQM (DN 32-50) 6 Danfoss VD.DA.S8.47

7 Méretek (folytatás) L 3 L 2 L 1 d 2 n d R k SW SW SW 45 DN R 1) SW d L 1 2) L 2 L 3 k d 2 n mm 1/2 32 (G 3/4A) /4 41 (G 1A) (G 11/4A) /4 63 (G 1¾A) /2 70 (G 2A) (G 2½A) ) Kúpos külső menet az EN szerint 2) PN 25 karimák az EN szerint VD.DA.S8.47 Danfoss
