Lemezes hőcserélő XGF , -035, -050, -066

Átírás

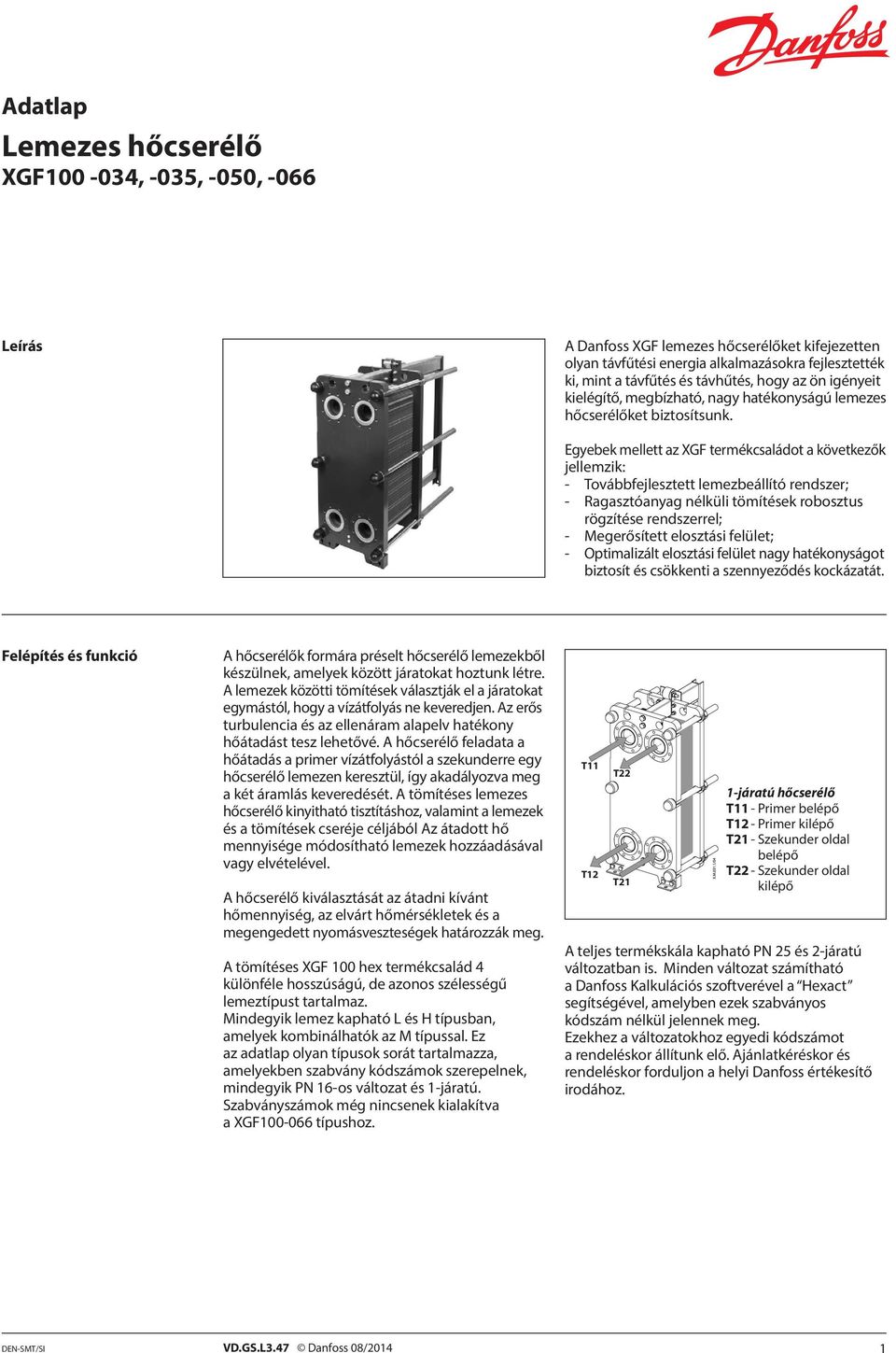

1 Lemezes hőcserélő XGF , -035, -050, -066 Leírás A Danfoss XGF lemezes hőcserélőket kifejezetten olyan távfűtési energia alkalmazásokra fejlesztették ki, mint a távfűtés és távhűtés, hogy az ön igényeit kielégítő, megbízható, nagy hatékonyságú lemezes hőcserélőket biztosítsunk. Egyebek mellett az XGF termékcsaládot a következők jellemzik: - Továbbfejlesztett lemezbeállító rendszer; - Ragasztóanyag nélküli tömítések robosztus rögzítése rendszerrel; - Megerősített elosztási felület; - Optimalizált elosztási felület nagy hatékonyságot biztosít és csökkenti a szennyeződés kockázatát. Felépítés és funkció A hőcserélők formára préselt hőcserélő lemezekből készülnek, amelyek között járatokat hoztunk létre. A lemezek közötti tömítések választják el a járatokat egymástól, hogy a vízátfolyás ne keveredjen. Az erős turbulencia és az ellenáram alapelv hatékony hőátadást tesz lehetővé. A hőcserélő feladata a hőátadás a primer vízátfolyástól a szekunderre egy hőcserélő lemezen keresztül, így akadályozva meg a két áramlás keveredését. A tömítéses lemezes hőcserélő kinyitható tisztításhoz, valamint a lemezek és a tömítések cseréje céljából Az átadott hő mennyisége módosítható lemezek hozzáadásával vagy elvételével. A hőcserélő kiválasztását az átadni kívánt hőmennyiség, az elvárt hőmérsékletek és a megengedett nyomásveszteségek határozzák meg. A tömítéses XGF 100 hex termékcsalád 4 különféle hosszúságú, de azonos szélességű lemeztípust tartalmaz. Mindegyik lemez kapható L és H típusban, amelyek kombinálhatók az M típussal. Ez az adatlap olyan típusok sorát tartalmazza, amelyekben szabvány kódszámok szerepelnek, mindegyik PN 16-os változat és 1-járatú. Szabványszámok még nincsenek kialakítva a XGF típushoz. T11 T12 T22 T21 1-járatú hőcserélő T11 - Primer belépő T12 - Primer kilépő T21 - Szekunder oldal belépő T22 - Szekunder oldal kilépő A teljes termékskála kapható PN 25 és 2-járatú változatban is. Minden változat számítható a Danfoss Kalkulációs szoftverével a Hexact segítségével, amelyben ezek szabványos kódszám nélkül jelennek meg. Ezekhez a változatokhoz egyedi kódszámot a rendeléskor állítunk elő. Ajánlatkéréskor és rendeléskor forduljon a helyi Danfoss értékesítő irodához. DEN-SMT/SI VD.GS.L3.47 Danfoss 08/2014 1

2 Rendelés 1-járatú XGF100 típusú tömített hőcserélők A lemezek száma H M L H M L H Kép (n) H H H H H H H H H H H H H H H H H H H H H H H H H H H H H H H H H H H H H H H H H H H H H H H H H H H H H H H H H H H H H H H H H H H H H H H H H H H H H7077 Tartozékok - Hőszigetelések Borítás típus (lemezszám) A lemezek száma Szigetelő készlet XGF >54 XGF >34 XGF >144 XGF >92 XGF >266 XGF > H H H7107 Borítás típus (lemezszám) A lemezek száma 20->54 004H7111 Szigetelő készlet XGF > H > H >54 004H7114 Szigetelő készlet XGF > H > H7116 Tartozékok - EPDM tömítés, 10 & 250 készletek (Árlista 1 darabra.) Tömítés a XGF típushoz, I-csomag 10 darab 004H7120 Tömítés a XGF H típushoz, I-csomag 10 darab Tömítés a XGF típushoz, I-csomag 250 darab 004H7121 Tömítés a XGF H típushoz, I-csomag 250 darab Tömítés a XGF típushoz, I-csomag 10 darab 004H7122 Tömítés a XGF H típushoz, I-csomag 10 darab Tömítés a XGF típushoz, I-csomag 250 darab 004H7123 Tömítés a XGF H típushoz, I-csomag 250 darab 004H H H H7127 Tartozékok - Lemezek az XG100 PN16 típushoz, 10-es & 250-es készletek (Anyag ) (Árlista 1 darabra.) Borítás típus (lemezszám) Lemezek a XGF H PN16 típushoz, I-csomag 10 darab Lemezek a XGF L PN16 típushoz, I-csomag 10 darab Lemezek a XGF H PN16 típushoz, I-csomag 250 darab Lemezek a XGF L PN16 típushoz, I-csomag 250 darab Lemezek a XGF H PN16 típushoz, I-csomag 10 darab Lemezek a XGF L PN16 típushoz, I-csomag 10 darab Lemezek a XGF H PN16 típushoz, I-csomag 250 darab Lemezek a XGF L PN16 típushoz, I-csomag 250 darab 004H H H H H H H H7137 Borítás típus (lemezszám) Lemezek a XGF H PN16 típushoz, I-csomag 10 darab Lemezek a XGF L PN16 típushoz, I-csomag 10 darab Lemezek a XGF H PN16 típushoz, I-csomag 250 darab Lemezek a XGF L PN16 típushoz, I-csomag 250 darab Lemezek a XGF H PN16 típushoz, I-csomag 10 darab Lemezek a XGF L PN16 típushoz, I-csomag 10 darab Lemezek a XGF H PN16 típushoz, I-csomag 250 darab Lemezek a XGF L PN16 típushoz, I-csomag 250 darab 004H H H H H H H H7137 Tartozékok - PN16, 1 első és 1 hátsó lemezből álló készlet az 1-járatú változatokhoz, beleérve az EPDM tömítéseket is XGF H: spec. lemezek 1-járatú változatok, 004H7146 XGF H: spec. lemezek 1-járatú változatok, 004H7152 XGF L: spec. lemezek 1-járatú változatok, 004H7148 XGF L: spec. lemezek 1-járatú változatok, 004H7154 XGF H: spec. lemezek 1-járatú változatok, 004H7149 XGF H: spec. lemezek 1-járatú változatok, 004H7155 XGF L: spec. lemezek 1-járatú változatok, 004H7151 XGF L: spec. lemezek 1-járatú változatok, 004H7157 Tartozékok - PN16, 1 hátsó és 1 közbülső lemezből álló készlet a 2-járatú változatokhoz, beleérve az EPDM tömítéseket is XGF H: spec. lemezek 2-járatú változatok, PN16 tömítésekkel. 004H7158 XGF H: spec. lemezek 2-járatú változatok, PN16 tömítésekkel. 004H7164 VD.GS.L3.47 Danfoss 08/2014 DEN-SMT/SI

3 Rendelés (folytatás) Tartozékok - Lemezek a XG100 PN25 típushoz, 10 & 250 készletek (Anyag ) (Árlista 1 darabra.) Borítás típus (lemezszám) Borítás típus (lemezszám) Lemezek a XGF H PN25 típushoz, I-csomag 10 darab 004H7170 Lemezek a XGF H PN25 típushoz, I-csomag 10 darab 004H7178 Lemezek a XGF L PN25 típushoz, I-csomag 10 darab 004H7171 Lemezek a XGF L PN25 típushoz, I-csomag 10 darab 004H7179 Lemezek a XGF H PN25 típushoz, I-csomag 250 darab 004H7172 Lemezek a XGF H PN25 típushoz, I-csomag 250 darab 004H7180 Lemezek a XGF L PN25 típushoz, I-csomag 250 darab 004H7173 Lemezek a XGF L PN25 típushoz, I-csomag 250 darab 004H7181 Lemezek a XGF H PN25 típushoz, I-csomag 10 darab 004H7174 Lemezek a XGF H PN25 típushoz, I-csomag 10 darab 004H7182 Lemezek a XGF L PN25 típushoz, I-csomag 10 darab 004H7175 Lemezek a XGF L PN25 típushoz, I-csomag 10 darab 004H7183 Lemezek a XGF H PN25 típushoz, I-csomag 250 darab 004H7176 Lemezek a XGF H PN25 típushoz, I-csomag 250 darab 004H7184 Lemezek a XGF L PN25 típushoz, I-csomag 250 darab 004H7177 Lemezek a XGF L PN25 típushoz, I-csomag 250 darab 004H7185 Tartozékok - PN25, 1 első és 1 hátsó lemezből álló készlet az 1-járatú változatokhoz, beleérve az EPDM tömítéseket is XGF H: spec. lemezek 1-járatú változatok, 004H7192 XGF H: spec. lemezek 1-járatú változatok, 004H7198 XGF L: spec. lemezek 1-járatú változatok, 004H7194 XGF L: spec. lemezek 1-járatú változatok, 004H7200 XGF H: spec. lemezek 1-járatú változatok, 004H7195 XGF H: spec. lemezek 1-járatú változatok, 004H7201 XGF L: spec. lemezek 1-járatú változatok, 004H7197 XGF L: spec. lemezek 1-járatú változatok, 004H7203 Tartozékok - PN25, 1 hátsó és 1 közbülső lemezből álló készlet a 2-járatú változatokhoz, beleérve az EPDM tömítéseket is XGF H: spec. lemezek 2-járatú változatok, PN25 tömítésekkel. 004H7207 XGF H: spec. lemezek 2-járatú változatok, PN25 tömítésekkel. 004H7213 DEN-SMT/SI VD.GS.L3.47 Danfoss 08/2014 3

4 Műszaki adatok XGF XGF XGF XGF Max. üzemi nyomás PN bar 16 Max. üzemi hőmérséklet Min. üzemi hőmérséklet Áramló közeg o C Cirkulációs víz / max. 50 % glikoltartalmú víz Hőátadó felület lemezenként, HTA m A lemezek max. száma Térfogat/járat 0,3 0,7 0,7 1,5 Primer oldali térfogat ltr (n/2) -1 térfogat/járat Szekunder oldali térfogat (n/2) térfogat/járat Csatlakozás típusa Szegecselve a karimák számára az EN1092 szerint, közvetlenül a zárólemezekre Csatlakozási méretek DN 100 Lemezvastagság mm 0,5 a PN16-hoz Anyagok Lemez Rozsdamentes acél EN Béléscsövek a csatlakozásokban Rozsdamentes acél EN Tömítéstípus Ragasztóanyag-mentes A tömítés anyaga EPDM Megjegyzés: A szigetelésről bővebb információkért forduljon a Danfoss értékesítőjéhez. Hőszigetelés tulajdonságok Alumínium betétes gipszvakolat és kőzetgyapot Hővezető képesség, λ W/mK 0,042 Max. hőmérséklet Állandó 150 C Rövid idejű csúcs 180 Falvastagság mm 65 Méretezés A hőcserélők méretezését és kiválasztását a Danfoss Hexact kalkulációs szoftverével kell elvégezni. A szoftver letölthető a hexact.danfoss.com honlapról. VD.GS.L3.47 Danfoss 08/2014 DEN-SMT/SI

5 18±0,5 Adatlap Szerelés A hőcserélőt függőleges helyzetbe kell felszerelni. Ha szükséges, a hőcserélő számára az alapozást mindig a helyi előírásoknak megfelelően végezze el. Javasoljuk, hogy a hőcserélőhöz csatlakozó összes csővezeték legyen ellátva elzáró szelepekkel karbantartás céljából. Azokat a csöveket, amelyeket csatlakoztatni kell, úgy kell felszerelni, hogy például a hőtágulás okozta mechanikus feszültség ne okozzon kárt a hőcserélőben. A csöveket el kell látni csőbilincsekkel, hogy a hőcserélő csőcsatlakozásain ne jöhessen létre csavaró feszültség koncentráció. Javasoljuk, hogy lássa el a hőcserélőt hőszigeteléssel. A hőcserélő és az elzáró szelepek közé egy biztonsági szelepet kell telepíteni a hőcserélő szekunder oldalán. Ha nincs biztonsági szelep telepítve, a folyadék hőtágulása károsíthatja a hőcserélőt, amikor az elzáró szelepek zárva vannak. Mindegyik XGF100 egységet szerelési bilincsekkel együtt szállítjuk. PN 16 szerelése, méretek és tömegek 18±0,5 L±5 XGF Lemez L B Tömeg tartomány mm n ,278 n ,278 n ,278 n ,278 n B±2 XGF Lemez L B Tömeg tartomány mm ,337 n ,337 n ,337 n ,337 n ,337 n XGF Lemez L B Tömeg tartomány mm ,915 n ,915 n ,915 n ,915 n ,915 n XGF Lemez L B Tömeg tartomány mm ,572 n ,572 n ,572 n ,572 n ,572 n DEN-SMT/SI VD.GS.L3.47 Danfoss 08/2014 5

6 Méretek Lmax H A E D C C G B A H B C D E G Lmax PN mm XGF ,5 n A XGF n XGF ,5 n A XGF ,5 n XGF ,6 n A XGF ,1 n XGF ,6 n A XGF ,6 n A szerelési karimák méretei az elülső zárólemezen. Az elülső és a hátsó zárólemezekhez való ellenkarimákat a hex nem támogatja. A 2-járatú hex-hez tartozik 4 csatlakozás az elülső zárólemezen és 2 csatlakozás a hátsó zárólemezen. Az elülső zárólemez csatlakozásai megegyeznek a hátsó zárólemez csatlakozásaival, amint azt itt megadjuk. d2 22,5 45 k n XGF 100 PN D k d2 mm n M M20 8 A karimák az EN1092 szerint. D VD.GS.L3.47 Danfoss 08/2014 DEN-SMT/SI

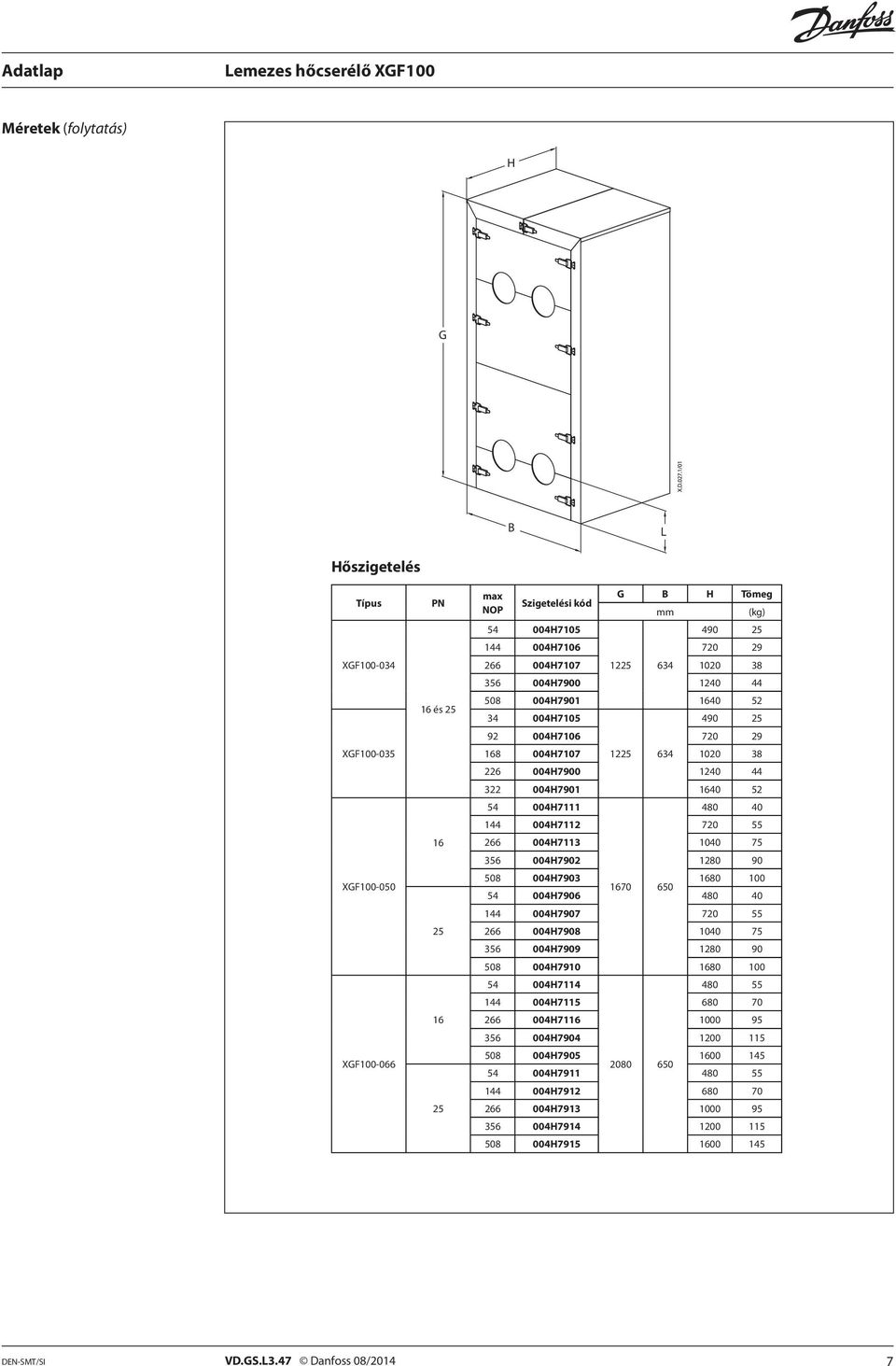

7 Méretek (folytatás) H G B L Hőszigetelés XGF XGF XGF XGF PN 16 és max NOP Szigetelési kód H7105 G B H Tömeg mm H H H H H H H H H H H H H H H H H H H H H H H H H H H H H DEN-SMT/SI VD.GS.L3.47 Danfoss 08/2014 7
