FHM-Cx keverőblokkok padlófűtéshez

Átírás

1 FHM-Cx keverőblokkok padlófűtéshez Alkalmazás FHM-C5 keverőblokk (UPS szivattyú) FHM-C6 keverőblokk (UPS szivattyú) FHM-C7 keverőblokk (Alpha2 szivattyú) A Danfoss kompakt keverőblokk feladata a hidronikus padlófűtő rendszerek térfogatáramának és előremenő hőmérsékletének A kompakt, rugalmas kialakításnak köszönhetően a keverőblokk közvetlenül az osztóra szerelhető akár jobb-, akár baloldalt, úgy, hogy a primer csőcsatlakozás oldalról vagy alulról végezhető el. Az előremenő hőmérsékletet önműködő arányos szabályozó szabályozza. A szabályozónak köszönhetően a padlófűtő rendszer kívánt táphőmérséklete mindig állandó marad. A padló túlzott méretű felmelegedését biztonsági termosztát (az FHM-C1, FHM-C5 és FHM-C7 típusokban alapfelszereltség) akadályozza meg. FHM-C8/C9 keverőblokk (Alpha2 szivattyú) Az FHM-C5 és -C6 típust standard, háromfordulatú szivattyúval szerelik (UPS). Az FHM-C7, -C8 és -C9 típust alacsony energia-fogyasztású, változó fordulatszámú szivattyúval (Grundfos Alpha2) látják el. A szivattyú éjjeli üzemre fogyasztáscsökkentő funkcióval rendelkezik. Az FHM-Cx kompakt keverőcsapok közvetlenül, speciális berendezések nélkül csatlakoztathatók a Danfoss elosztórendszerhez. A Danfoss padlófűtési vezérlőberendezések használatával teljesíthető a professzionális padlófűtő rendszerekkel szemben támasztott összes elvárás. A beépített ellenőrzőszelepnek köszönhetően ellenőrizhető a megfelelő áramlási irány, illetve hőmérsékletszenzorok szerelhetők be. A keverőblokkot a felül elhelyezkedő légtelenítő és egy hőmérő egészíti ki. VDULF647 Danfoss 03/2015 1

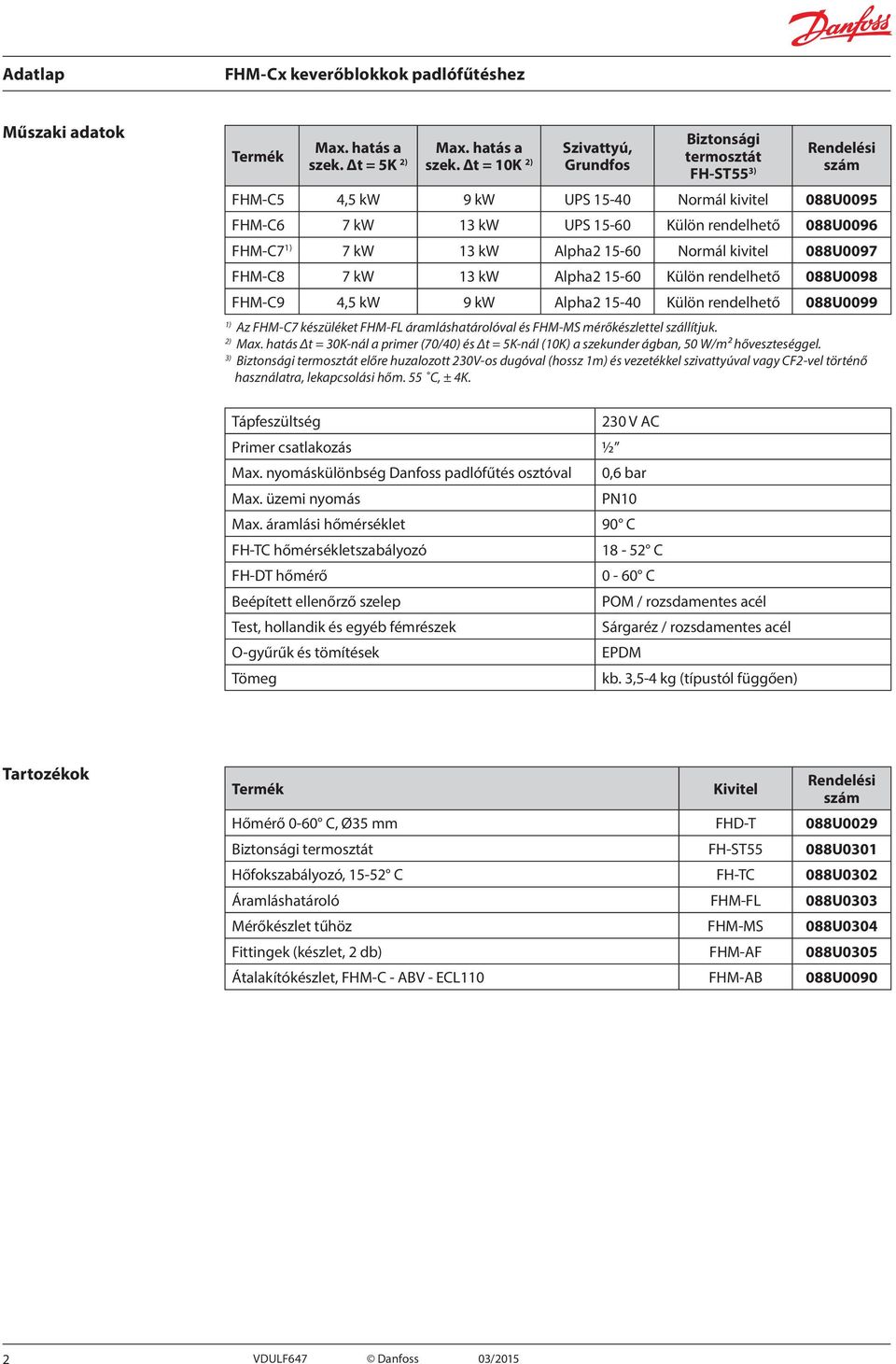

2 Műszaki adatok Termék Max. hatás a szek. Δt = 5K 2) Max. hatás a szek. Δt = 10K 2) Szivattyú, Grundfos Biztonsági termosztát FH-ST55 3) Rendelési szám FHM-C5 4,5 kw 9 kw UPS Normál kivitel 088U0095 FHM-C6 7 kw 13 kw UPS Külön rendelhető 088U0096 FHM-C7 1) 7 kw 13 kw Alpha Normál kivitel 088U0097 FHM-C8 7 kw 13 kw Alpha Külön rendelhető 088U0098 FHM-C9 4,5 kw 9 kw Alpha Külön rendelhető 088U0099 1) Az FHM-C7 készüléket FHM-FL áramláshatárolóval és FHM-MS mérőkészlettel szállítjuk. 2) Max. hatás Δt = K-nál a primer (70/40) és Δt = 5K-nál (10K) a szekunder ágban, 50 W/m² hőveszteséggel. 3) Biztonsági termosztát előre huzalozott 0V-os dugóval (hossz 1m) és vezetékkel szivattyúval vagy CF2-vel történő használatra, lekapcsolási hőm. 55 C, ± 4K. Tápfeszültség 0 V AC Primer csatlakozás ½ Max. nyomáskülönbség Danfoss padlófűtés osztóval 0,6 bar Max. üzemi nyomás PN10 Max. áramlási hőmérséklet 90 C FH-TC hőmérsékletszabályozó C FH-DT hőmérő 0-60 C Beépített ellenőrző szelep POM / rozsdamentes acél Test, hollandik és egyéb fémrészek Sárgaréz / rozsdamentes acél O-gyűrűk és tömítések EPDM Tömeg kb. 3,5-4 kg (típustól függően) Tartozékok Termék Kivitel Rendelési szám Hőmérő 0-60 C, Ø35 mm FHD-T 088U0029 Biztonsági termosztát FH-ST55 088U01 Hőfokszabályozó, C FH-TC 088U02 Áramláshatároló FHM-FL 088U03 Mérőkészlet tűhöz FHM-MS 088U04 Fittingek (készlet, 2 db) FHM-AF 088U05 Átalakítókészlet, FHM-C - ABV - ECL110 FHM-AB 088U VDULF647 Danfoss 03/2015

3 FH-ST55 Biztonsági termosztát 0V / 16A Villamos csatlakozás Az FH-ST biztonsági termosztát a csőhöz rögzül. Feladata a padló és a rendszer védelme a túl magas hőmérséklettel szemben. Ez különösen fontos fapadló esetén. Az FH-ST termosztát kikapcsolja a padlófűtési szivattyút, ha a hőmérséklet eléri az 55 C-t. A padlófűtés szabályzó kikapcsolása a működtető elemek (alapértelmezésben zárt) Rendelési szám Elzárási hőmérséklet Kapcsolási különbség Védettség automatikusan zárnak, és a padlófűtő rendszer védelem alá kerül. Az FH-TC szivattyúhoz és zónaszelephez is csatlakoztatható. Megjegyzés! Az elektromos beszerelést bízza szakemberre (0 V DC)! 088U01 55 C 4 K IP 40 (felszerelve) FH-TC hőfokszabályozó Az FH-TC önműködő hőmérséklet érzékelő. Feladata a padló- és radiátoros fűtőrendszerek áramlási hőmérsékletének mérése. A vízhőmérsékletet rozsdamentes acél merülő érzékelő méri automatikusan. Jellemzők: Növekedő szenzorhőmérsékletre zár. Akár 6 barig terjedő nyomáskülönbség Hőmérséklettartomány: C. PN 10 nyomásosztályra tervezve max. 20 C C C 35 C 40 C 45 C 52 C VDULF647 Danfoss 03/2015 3

4 FHM-MS mérőkészlet PFM 100/5001 kvs 7,4 FHM-MS mérőkészlet Az FHM-MS (zárt furatú) rendszeren keresztülhaladó áramlás a Danfoss PFM 100 / 5001 típusú, illetve egyéb márkájú mérőműszerekkel mérhető. Az FHM-MS szelep része két mérőcsonk, melyek 3 mm-es tűkhöz megfelelők. A mérőcsonkok a fix furaton haladnak keresztül. A nyomáskülönbség e furaton keresztül mérhető. A rendszer a fix furat értéke (kvs 7,4), valamint a nyomáskülönbség mértéke alapján számítja a térfogatáramot. A fix furatos szeleppel történő mérés igen gyors és könnyű. FHM-FL áramláshatároló L/h FHM-FL áramláshatároló 4 VDULF647 Danfoss 03/2015

5 Adatlap FHM-AB átalakítókészlet Az FHM-AB kültéri hőmérsékletkiegyenlítő tartozékkészlet, amely meglévő és új keverőblokkokkal egyaránt használható. Az FHM-AB átalakítókészlet tartalma: ECL 110, 0 V ABV NC, 0 V S1 szenzor S3 szenzor Adapter az ABV készülékhez Védőcső Egyéb szenzorokat külön rendelésre szállítunk. Amikor az ECL110 és a CF2 készüléket együtt használja és a szivattyú funkciót is alkalmazza, akkor a 7000-es alkalmazás menüben a beállítást a 7022 pozíciónál OFF (KI) állásba kell kapcsolni. Ha az átalakítókészletet padlófűtő rendszerrel együtt használják nehézépítmények, például betonozott cső esetén, akkor a 6000-es menü szabályozó paraméter beállítást a 6158-as pozíciónál max. 999 s-re kell növelni. S1 ECL 110 M1 P1 S3 Padlófűtő rendszer ECL 110 készülékkel Rendszer FHM-C Kombinált padlófűtő rendszer forróvíztárolóval FHM-C Kombinált padlófűtő rendszer hőszivattyúval VDULF647 Danfoss 03/2015 5

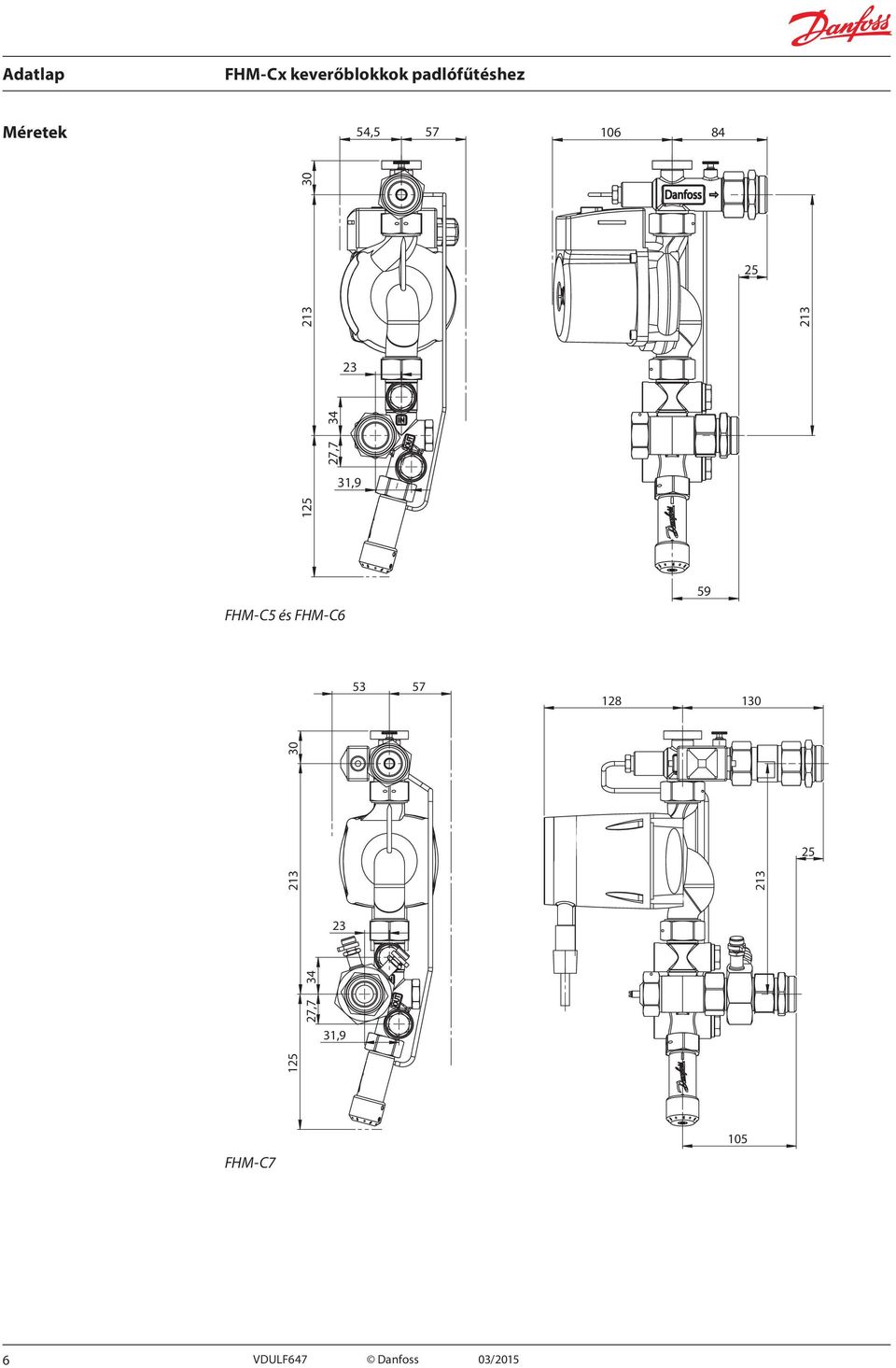

6 Méretek 54, FHM-C5 és FHM-C FHM-C VDULF647 Danfoss 03/2015

7 Méretek FHM-C7 ABV aktiválóval külső hőmérséklet kompenzációhoz FHM-C8 és FHM-C9 59 VDULF647 Danfoss 03/2015 7

8 Méretek FHM-C8 és FHM-C9 ABV aktiválóval külső hőmérséklet kompenzációhoz 59 Danfoss Kft. H-1139 Budapest Váci út 91 Telefon: (1) Telefax: (1) A Danfoss nem vállal felelősséget a katalógusokban és más nyomtatott anyagban lévő esetleges tévedésért, hibáért. Danfoss fenntartja magának a jogot, hogy termékeit értesítés nélkül megváltoztassa. Ez vonatkozik a már megrendelt termékekre is, feltéve, hogy e változtatások végrehajthatók a már elfogadott specifikáció lényeges módosítása nélkül. Az ebben az anyagban található védjegyek az érintett vállalatok tulajdonát képezik. A Danfoss és a Danfoss logo a Danfoss A/S védjegyei. Minden jog fenntartva. 8 VDULF647 Danfoss 03/2015
