1 ASV-PV és ASV-I szelepek ASV-PV nyomáskülönbség-szabályozó ASV-I térfogatáram-beállító és elzáró Alkalmazás ASV-I ASV-PV Az ASV-PV nyomáskülönbség-szabályozó és az ASV-I térfogatáram-beállító szelep állandó nyomáskülönbséget tart fenn - a hagyományos kéziszeleppel, illetve - az elõbeállítás nélküli termosztatikus szeleppel szerelt kétcsöves fûtési rendszer felszálló vezetékén ( p - Q szabályozás). Az ASV-PV szelep állandó nyomáskülönbséget tart a felszállón. A tartandó érték 0,05 bar és 0,25 bar (5 kpa - 25 kpa) között tetszõlegesen állítható. A gyári alapbeállítás 0,1 bar (10 kpa). Az ASV-PV szabályozót a visszatérõ ágba kell építeni, segítségével a felszálló lezárható és leüríthetõ. Az ASV-I kombinált térfogatáram-beállító és elzárószelep az elõremenõbe építendõ. A kézikerékkel a térfogatáram a kívánt maximális értékre állítható (korlátozható) be. A szelepház a következõ csatlakoztatási lehetõségeket kínálja: - nyomásmérõ csonkok a mérõkészülék csatlakoztatásához - impulzusvezeték csatlakozás az ASV-PV szerelvényhez. Mindig ügyeljen az ASV-PV szeleppel együtt szállított impulzusvezeték csatlakoztatására! Az ASV-PV és ASV-I szelepek együttes alkalmazása a felszálló nyomáskülönbségének állandó értéken tartása mellett a maximális térfogatáram korlátozására is lehetõséget nyújt. Ezzel megfelelõ vízelosztás biztosítható az egyes felszállók között. A két szelep együtt alkalmazva alacsony és állandó nyomáskülönbséget tart a felszállón, így elkerülhetõ a részterhelésnél jelentkezõ áramlási zaj. Az ASV-PV és ASV-I szelepek kompakt kivitelûek. A kezelõszervek és a csatlakozócsonkok egymáshoz képest 90 -kal elfordított elhelyezése a kis méretek ellenére optimális beépítési és üzemeltetési körülményeket biztosít. Az ASV-PV és ASV-I típusú szerelvényeket styroporból (EPS) készült héjjal szállítjuk, amely 80 C hõmérsékletig hõszigetelésként is használható. Ennél magasabb hõmérsékletre (120 C-ig) is alkalmas hõszigetelés kiegészítõként rendelhetõ. Az ASV-PV és ASV-I szelepeket külsõ-, vagy belsõmenetes csatlakozással szállítjuk. A külsõmenetes kivitelhez menetes-, vagy hegeszthetõ toldatvég is rendelhetõ. 1. ábra BC-HSS VD.57.P6.47 Danfoss 07/00 1

2 ok ASV-PV nyomáskülönbség-szabályozó szelep 1,5 m-es impulzusvezetékkel és ürítõcsonkkal Típus DN k vs m 3 /h Belsõ menet ISO 7/1 Külsõ menet ISO 228/ R p ½ 003L8001 G ¾ A 003L R p ¾ 003L8002 G 1 A 003L R p 1 003L8003 G 1¼ A 003L R p 1¼ 003L8004 G 1½ A 003L R p 1½ 003L8005 G 1¾ A 003L8010 ASV-I térfogatáram beállító és elzárószelep, 2 mérõcsonkkal Típus DN k vs m 3 /h Belsõ menet ISO 7/1 Külsõ menet ISO 228/ R p ½ 003L8041 G ¾ A 003L R p ¾ 003L8042 G 1 A 003L R p 1 003L8043 G 1¼ A 003L R p 1¼ 003L8044 G 1½ A 003L R p 1½ 003L8045 G 1¾ A 003L8050 Kiegészítõk és tartalékalkatrészek Csatlakozókészlet (2 csatlakozóvég, 2 hollandi anya és 2 tömítés) Menetes csatlakozóvég Hegeszthetõ csatlakozóvég Az EPS styropor csomagolódoboz, amelyben a készüléket szállítjuk, egyben hõszigetelésként is használható, ha a fûtõvíz hõmérséklete nem haladja meg a 80 C-ot. Ennél magasabb hõmérsékletre (max. 120 C-ig) EPP anyagú hõszigetelõ tokozatot kell használni. Mindkét hõszigetelõ anyag tûzvédelmi besorolása: B2 osztály a DIN 4102 szabvány szerint. Csatlakozás DN 15, G ¾ A DN 20, G 1 A DN 25, G 1¼ A DN 32, G 1½ A DN 40, G 1¾ A DN 15, G ¾ A DN 20, G 1 A DN 25, G 1¼ A DN 32, G 1½ A DN 40, G 1¾ A 003N N N N F N N N N F6080 EPP hõszigetelõ tokozat (120 C) Csatlakozás DN 15 DN 20 DN 25 DN 32 DN L L L L L VD.57.P6.47 Danfoss 07/00 BC-HSS

3 Kiegészítõk és tartalékalkatrészek (folytatás) Elzáró kézikerék ASV-hez Mûszaki adatok DN 15 DN 20 DN 25 DN 32 DN L L L L L8149 Nyomásmérõ csonk leürítõ csaphoz 003L8143 Ürítõcsap ASV-PV szelephez 003L8141 Két mérõcsonk és egy pozicionáló lemez ASV-I szelephez 003L8145 Impulzusvezeték 1,5 m 003L8152 Impulzusvezeték 5 m 003L8153 Impulzusvezeték csatlakoztató csavar Danfoss MV-FN típusú elzáróhoz R 1 p /16 - G 1 /8 A 003L8150 Impulzusvezeték csatlakoztató csavar más típusú szelepekhez G 1 /16 - R 1 /4 003L8151 Impulzusvezeték csatlakoztató csavar más típusú szelepekhez G 1 /16-7 /16-20 UNF 2B 003L8176 O-gyûrû impulzusvezetékhez 2,98 x 1,78 003L8175 Mérõmûszer PFM L8216 Mûszaki adatok Max. üzemi nyomás...10 bar Próbanyomás...16 bar Max. nyomásesés a szelepen...0,8 bar (80 kpa) Max. közeghõmérséklet C Vízzel érintkezõ anyagok: Szeleptest, -orsó, -kúp, stb.... sárgaréz Membrán és O-gyûrûk... EPDM Rugó...rozsdamentes acél BC-HSS VD.57.P6.47 Danfoss 07/00 31

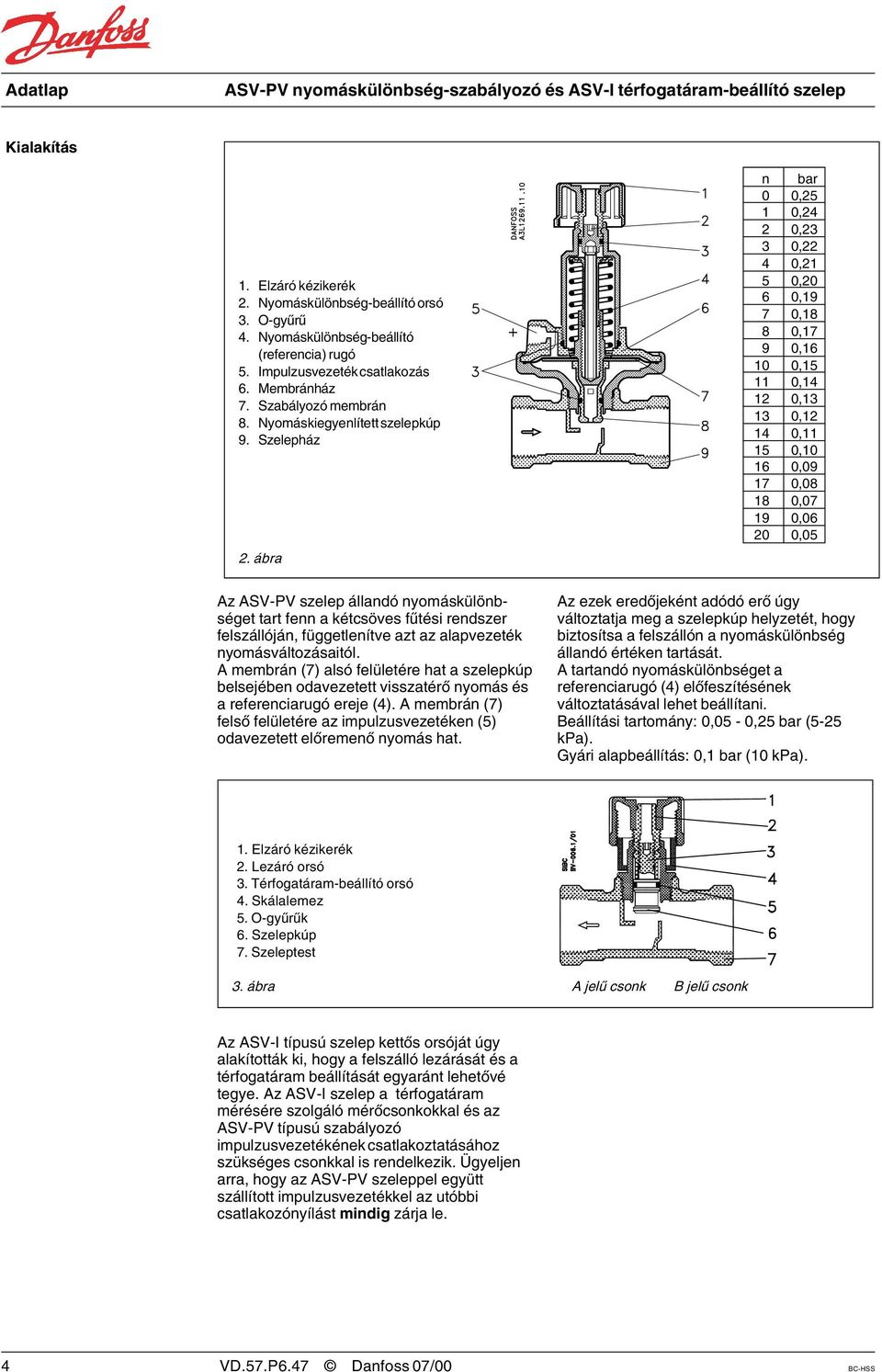

4 Kialakítás 1. Elzáró kézikerék 2. Nyomáskülönbség-beállító orsó 3. O-gyûrû 4. Nyomáskülönbség-beállító (referencia) rugó 5. Impulzusvezeték csatlakozás 6. Membránház 7. Szabályozó membrán 8. Nyomáskiegyenlített szelepkúp 9. Szelepház 2. ábra n bar 0 0,25 1 0,24 2 0,23 3 0,22 4 0,21 5 0,20 6 0,19 7 0,18 8 0,17 9 0, , , , , , , , , , , ,05 Az ASV-PV szelep állandó nyomáskülönbséget tart fenn a kétcsöves fûtési rendszer felszállóján, függetlenítve azt az alapvezeték nyomásváltozásaitól. A membrán (7) alsó felületére hat a szelepkúp belsejében odavezetett visszatérõ nyomás és a referenciarugó ereje (4). A membrán (7) felsõ felületére az impulzusvezetéken (5) odavezetett elõremenõ nyomás hat. Az ezek eredõjeként adódó erõ úgy változtatja meg a szelepkúp helyzetét, hogy biztosítsa a felszállón a nyomáskülönbség állandó értéken tartását. A tartandó nyomáskülönbséget a referenciarugó (4) elõfeszítésének változtatásával lehet beállítani. Beállítási tartomány: 0,05-0,25 bar (5-25 kpa). Gyári alapbeállítás: 0,1 bar (10 kpa). 1. Elzáró kézikerék 2. Lezáró orsó 3. Térfogatáram-beállító orsó 4. Skálalemez 5. O-gyûrûk 6. Szelepkúp 7. Szeleptest 3. ábra A jelû csonk B jelû csonk Az ASV-I típusú szelep kettõs orsóját úgy alakították ki, hogy a felszálló lezárását és a térfogatáram beállítását egyaránt lehetõvé tegye. Az ASV-I szelep a térfogatáram mérésére szolgáló mérõcsonkokkal és az ASV-PV típusú szabályozó impulzusvezetékének csatlakoztatásához szükséges csonkkal is rendelkezik. Ügyeljen arra, hogy az ASV-PV szeleppel együtt szállított impulzusvezetékkel az utóbbi csatlakozónyílást mindig zárja le. 41 VD.57.P6.47 Danfoss 07/00 BC-HSS

5 Méretezés Példa 4. ábra p pv p i p r p a p n Nyomásesés az ASV-PV szelepen Nyomásesés az ASV-I szelepen Nyomásesés a felszállón Rendelkezésre álló nyomáskülönbség a felszállón Szükséges nyomáskülönbség a felszállón Adott: A térfogatáram a felszállón (Q) l/h A rendelkezésre álló nyomáskülönbség a felszálló elõtt ( p a )... 0,3 bar (30 kpa) A felszálló ellenállása Q = 200 l/h térfogatáramnál ( p n )... 0,04 bar (4 kpa) ASV-PV gyári beállítása ( p r ) 0,1 bar (10kPa) Keresett: a) Az ASV-PV szelep ellenállása b) A szabályozó mérete c) Az ASV-I szelep beállítása A megoldás: a) Az ASV-PV szelep ellenállása p a = p r + p pv p pv = p a - p r p pv = 0,3-0,1 = 0,2 bar (20 kpa) b) A szabályozó mérete A szabályozószelep méretét az 5. ábra felhasználásával kapjuk meg. A Q = 200 l/h értékbõl a p pv = 0,2 bar (számított szelep ellenállás) ponton át húzzunk egyenest a k v skáláig. Az onnan húzott vizszintes megadja a használható szelepméreteket. Az adott esetben DN 15 elegendõ. Megjegyzés: Ha az ASV-PV szelepre számított nyomásesés nagyobb mint 0,4 bar, akkor is 0,4 bar értékre kell a szelepméretet választani. c) Az ASV-M szelep beállítása p i = p r - p n p pv = 0,1-0,04 = 0,06 bar (6 kpa) Az ASV-I szelep beállítását a 6. ábra alapján lehet meghatározni. A Q = 200 l/h értékbõl a p i = 0,06 bar ponton át húzzunk egyenest a k v skáláig. A kimetszett pontból húzott vizszintes megmutatja, hogy DN 15 szelepméretnél 1,0 beállítási értéket kell választani, hogy a felszállót 200 l/h-ra korlátozzuk. 5. ábra Az ASV szelepek méretezési diagramja BC-HSS VD.57.P6.47 Danfoss 07/00 51

6 Méretezés (folytatás) 6. ábra Az ASV-I szelepek ellenállása és beállítási értéke A térfogatáram és a nyomáskülönbség mérése Térfogatáram mérése az ASV-I szelepen Az ASV-I szelep két nyomásmérõ csonkja között kialakuló nyomásesés mérhetõ a Danfoss PFM 90 típusú mûszer (r.sz.: 003L8216) segítségével. Ha a mérõmûszer gyors csatlakozóit rákötjük a szelep mérõcsonkjaira, a mérõcsonkok nyithatóak egy 8 mm villáskulccsal történõ félfordulatos kicsavarással. A 6. ábrán látható nyomásesés diagramból a vízmennyiség megállapítható. (A Danfoss mûszer rögtön számítja az értéket.) A mérést követõen a mérõcsonkokat el kell zárni és levenni a mûszer vezetékeit. Megjegyzés: A mérés idején az összes fûtõtest szelepnek nyitva kell lennie a felszállón. Felszálló nyomáskülönbségének mérése ( p r ) A teljes felszálló nyomásesését, beleértve az ASV-I szelepet is ( p i ) a következõ módon lehet megmérni: Ha a Danfoss PFM 90 típusú mûszer (r.sz.: 003L8216) gyors csatlakozóit rákötjük az ASV-PV szelep ürítõ csonkjára, illetve az ASV-I szelep B mérõcsonkjára, az ürítõ szelep, illetve a mérõcsonk nyitását követõen a nyomáskülönbség mérhetõ. Beépítés Az ASV-PV szelepet a visszatérõ vezetékbe kell beépíteni, a szeleptesten feltüntetett áramlási irány figyelembevételével. Az ASV-I szelep az elõremenõbe építendõ, ugyancsak a szeleptesten feltüntetett áramlási irány figyelembevételével (a B csonktól az A felé). Az impulzusvezetéket az ASV-I és ASV-PV szerelvényeken kialakított menetes furatokba kell kötni. Az impulzusvezetéket csatlakoztatása elõtt vízzel át kell öblíteni. A szerelvények beépítését a mellettük található útmutató alapján végezze. 16 VD.57.P6.47 Danfoss 07/00 BC-HSS

7 Méretek Típus L 1 L 2 L 3 H 1 H 2 D 1 D 2 S a b c mm mm mm mm mm mm mm mm ISO 7/1 ISO 228/1 ISO 228/1 ASV-PV R p ½ G ¾ A ASV-PV R p ¾ G 1 A ASV-PV R p 1 G 1¼ A ASV-PV R p 1¼ G 1½ A ASV-PV R p 1½ G 1¾ A G ¾ A Típus L 1 L 2 L 3 H 1 H 2 D 1 S a b mm mm mm mm mm mm mm ISO 7/1 ISO 228/1 ASV-I R p ½ G ¾ A ASV-I R p ¾ G 1 A ASV-I R p 1 G 1¼ A ASV-I R p 1¼ G 1½ A ASV-I R p 1½ G 1¾ A BC-HSS VD.57.P6.47 Danfoss 07/00 71

8 A katalógusokban, termékismertetõkeben és egyéb írásos anyagokban, mint pl. mûszaki rajzokban és ajánlatokban lévõ mûszaki és egyéb adatokat a vevõnek átvétel és alkalmazás elõtt meg kell vizsgálni. Ugyanez érvényes a szóban adott javaslatokra és tanácsadásra, valamint a vevõnek nyújtott egyéb kiegészí tõ szolgáltatásokra. A vevõ ezekbõl az anyagokból és járulékos szolgáltatásokból Danfoss vagy munkatársai ellen semmiféle követelményt vagy jogot nem formálhat. Danfoss fenntartja a jogot, hogy gyártmányain elõzetes értesítés nélkül is változtatásokat foganatosítson, még leszerzõdött termék esetén i s. Danfoss Kft Budapest Lehel utca 8. Tel.: Fax: danfoss.hu@danfoss.com 18 VD.57.P6.47 Danfoss 07/00 BC-HSS
