Kézi beszabályozó szelepek - LENO TM MSV-BD

Átírás

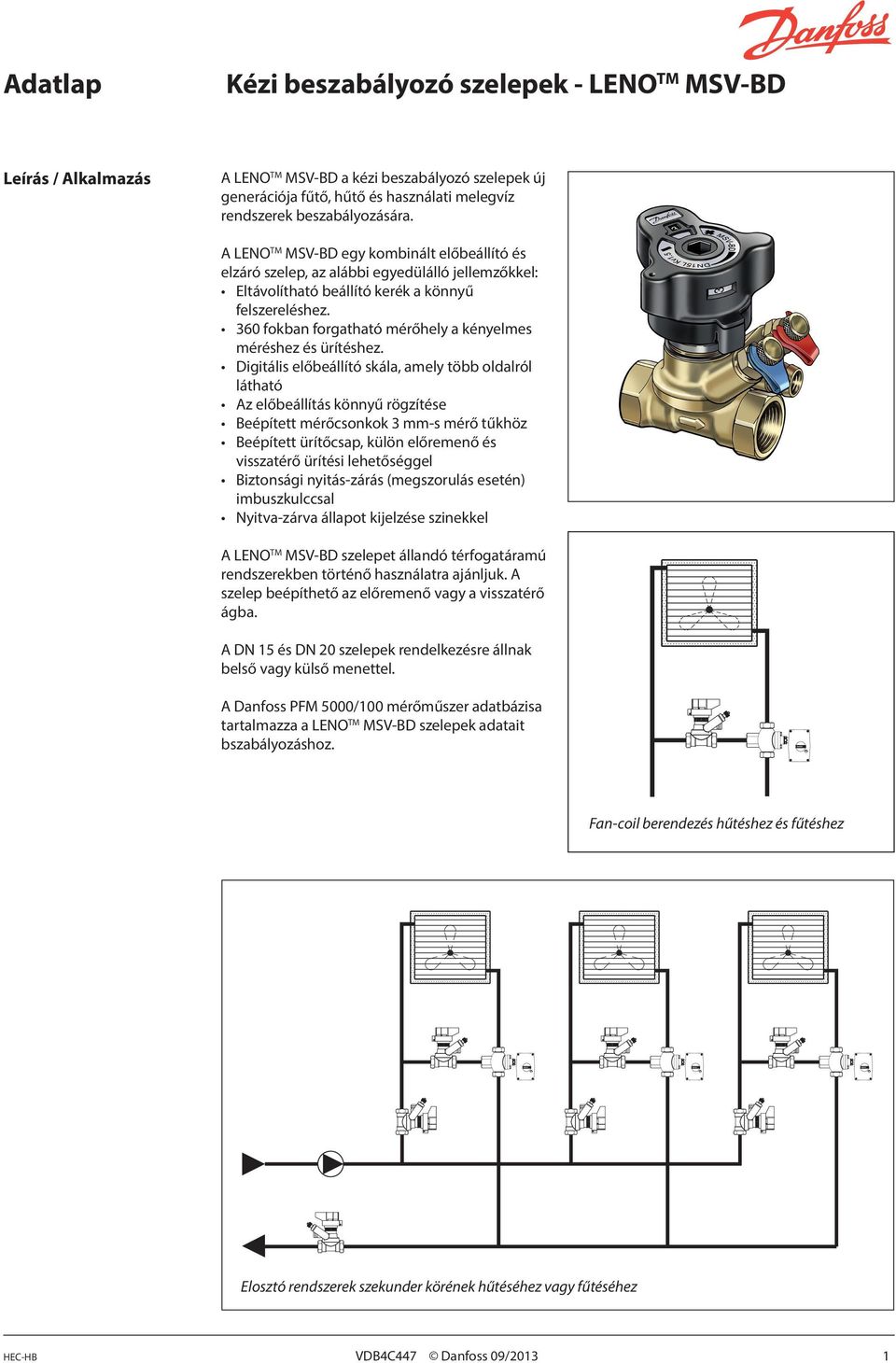

1 Leírás / Alkalmazás A LENO TM MSV-BD a kézi beszabályozó szelepek új generációja fűtő, hűtő és használati melegvíz rendszerek beszabályozására. A LENO TM MSV-BD egy kombinált előbeállító és elzáró szelep, az alábbi egyedülálló jellemzőkkel: Eltávolítható beállító kerék a könnyű felszereléshez. 360 fokban forgatható mérőhely a kényelmes méréshez és ürítéshez. Digitális előbeállító skála, amely több oldalról látható Az előbeállítás könnyű rögzítése Beépített mérőcsonkok 3 mm-s mérő tűkhöz Beépített ürítőcsap, külön előremenő és visszatérő ürítési lehetőséggel Biztonsági nyitás-zárás (megszorulás esetén) imbuszkulccsal Nyitva-zárva állapot kijelzése szinekkel A LENO TM MSV-BD szelepet állandó térfogatáramú rendszerekben történő használatra ajánljuk. A szelep beépíthető az előremenő vagy a visszatérő ágba. A DN 15 és DN 20 szelepek rendelkezésre állnak belső vagy külső menettel. A Danfoss PFM 5000/100 mérőműszer adatbázisa tartalmazza a LENO TM MSV-BD szelepek adatait bszabályozáshoz. Fan-coil berendezés hűtéshez és fűtéshez Elosztó rendszerek szekunder körének hűtéséhez vagy fűtéséhez HEC-HB VDB4C447 Danfoss 09/2013 1

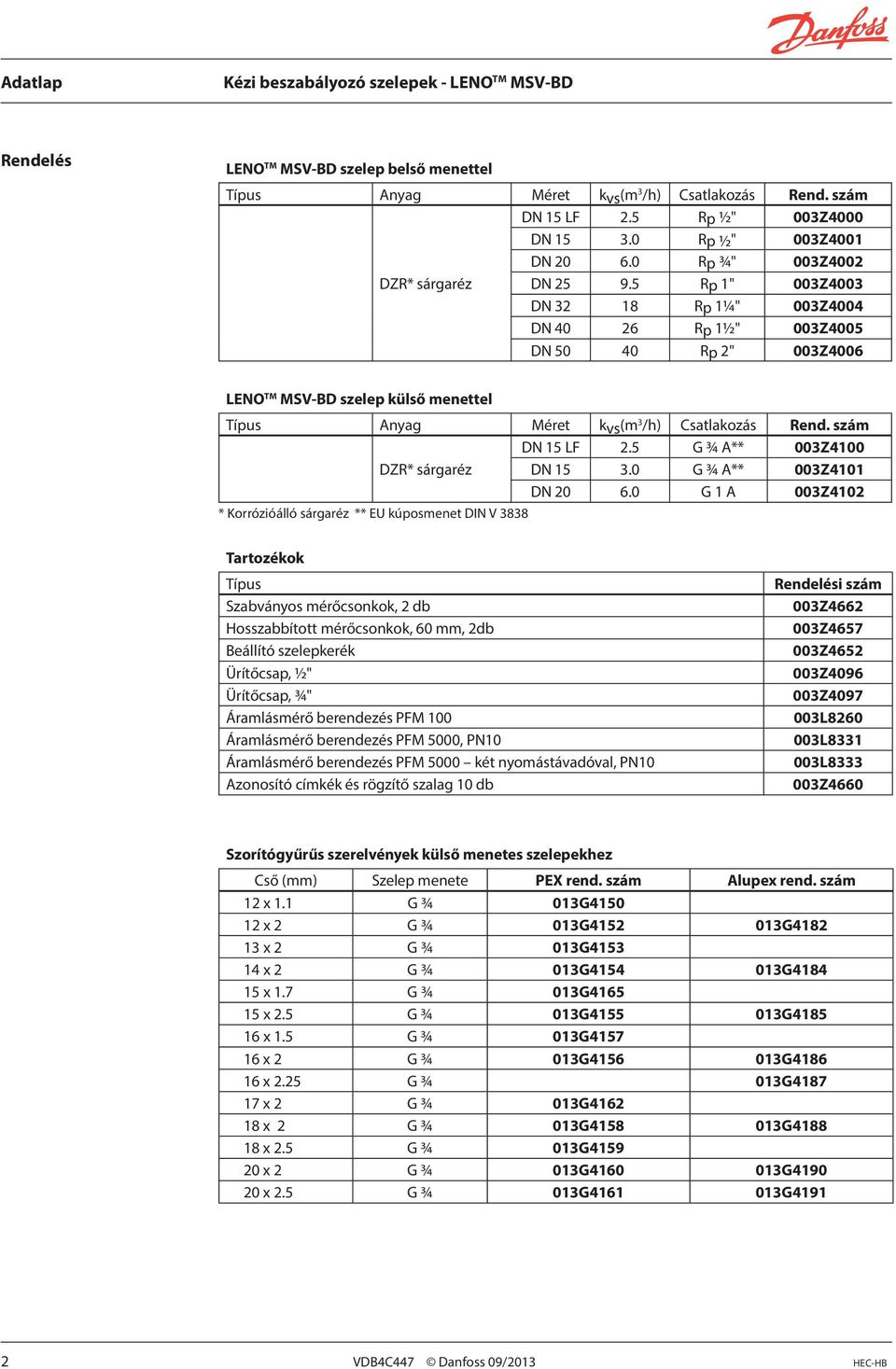

2 Rendelés LENO TM MSV-BD szelep belső menettel Típus Anyag Méret kvs(m 3 /h) Csatlakozás Rend. szám DN 15 LF 2.5 Rp ½" 003Z4000 DN Rp ½" 003Z4001 DN Rp ¾" 003Z4002 DZR* sárgaréz DN Rp 1" 003Z4003 DN Rp 1¼" 003Z4004 DN Rp 1½" 003Z4005 DN Rp 2" 003Z4006 LENO TM MSV-BD szelep külső menettel Típus Anyag Méret kvs(m 3 /h) Csatlakozás Rend. szám DN 15 LF 2.5 G ¾ A** 003Z4100 DZR* sárgaréz DN G ¾ A** 003Z4101 DN G 1 A 003Z4102 * Korrózióálló sárgaréz ** EU kúposmenet DIN V 3838 Tartozékok Típus Szabványos mérőcsonkok, 2 db Hosszabbított mérőcsonkok, 60 mm, 2db Beállító szelepkerék Ürítőcsap, ½" Ürítőcsap, ¾" Áramlásmérő berendezés PFM 100 Áramlásmérő berendezés PFM 5000, PN10 Áramlásmérő berendezés PFM 5000 két nyomástávadóval, PN10 Azonosító címkék és rögzítő szalag 10 db Rendelési szám 003Z Z Z Z Z L L L Z4660 Szorítógyűrűs szerelvények külső menetes szelepekhez Cső (mm) Szelep menete PEX rend. szám Alupex rend. szám 12 x 1.1 G ¾ 013G x 2 G ¾ 013G G x 2 G ¾ 013G x 2 G ¾ 013G G x 1.7 G ¾ 013G x 2.5 G ¾ 013G G x 1.5 G ¾ 013G x 2 G ¾ 013G G x 2.25 G ¾ 013G x 2 G ¾ 013G x 2 G ¾ 013G G x 2.5 G ¾ 013G x 2 G ¾ 013G G x 2.5 G ¾ 013G G VDB4C447 Danfoss 09/2013 HEC-HB

3 Szorítógyűrűs szerelvények külső menetes szelepekhez Acél/réz csövek Méret Rend. szám G ¾ x G4125 G ¾ x G4126 G ¾ x G4128 G 1 x U0134 Szerkezeti felépítés Szeleptest 2. Golyó 3. Golyósszelep ülék 4. Támasztó gyűrű 5. Fojtó elem 6. Záró gyűrű 7. Szelep felső rész 8. Orsófej 9. Orsó 10. Forgatást gátló zár 11. Üritőcsap 12. Beállító szelepkerék 13. Forgatható mérőhely 14. Mérőcsonk Műszaki adatok Anyagok és vízzel érintkező alkatrészek Szeleptest DZR sárgaréz O-gyűrűk EPDM Golyó Sárgaréz/krómozott Golyósszelep ülék Teflon Max. üzemi nyomás 20 bar Próba nyomás 30 bar Szelepre eső max. nyomáskülönbség 2,5 bar (250 kpa) Max. előremenő hőmérséklet 120 C Min. hőmérséklet -20 C Hűtőfolyadékok Etilén glikol / propilén glikol és HYCOOL (max. 30%) HEC-HB VDB4C447 Danfoss 09/2013 3

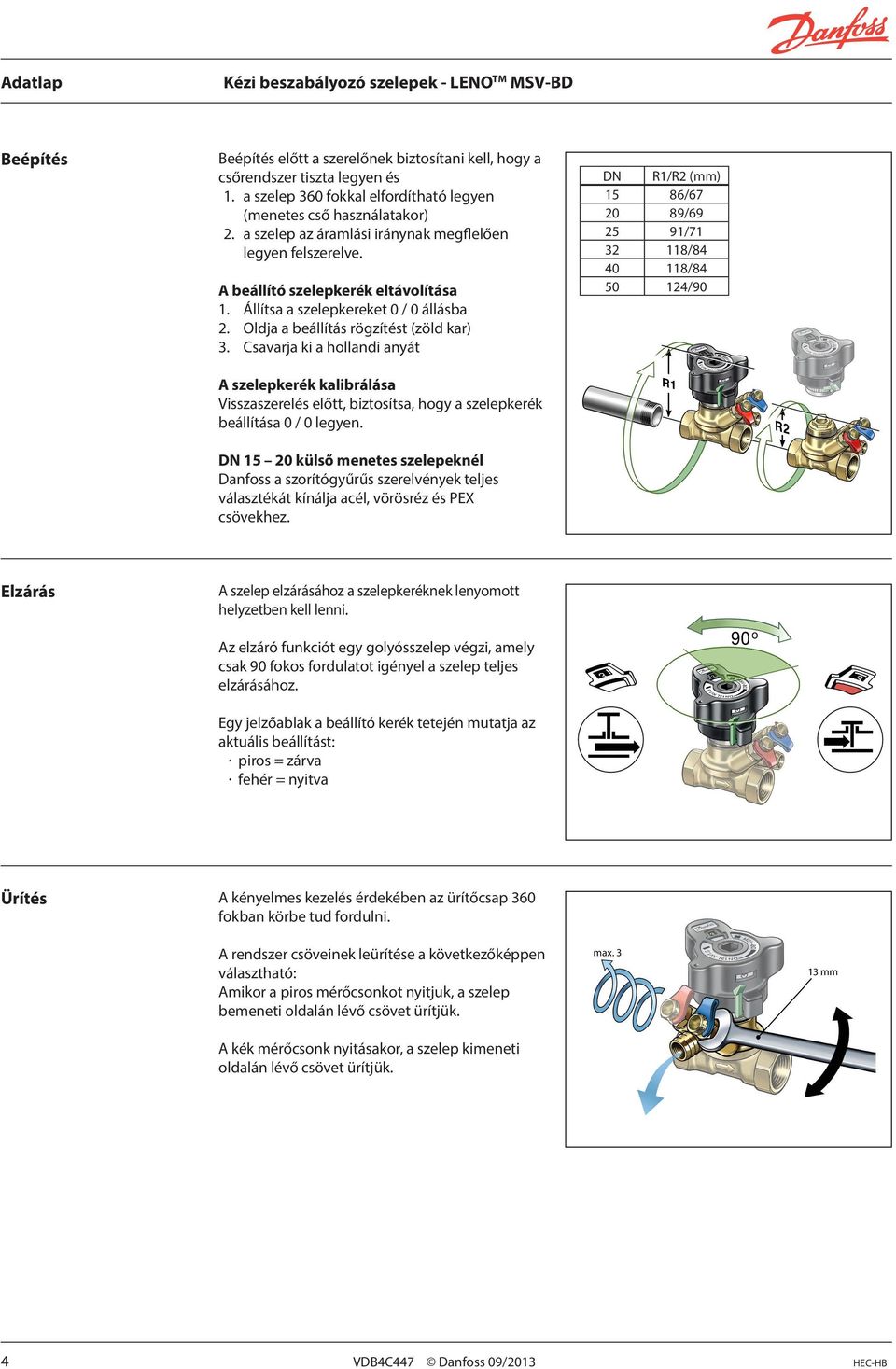

4 Beépítés Beépítés előtt a szerelőnek biztosítani kell, hogy a csőrendszer tiszta legyen és 1. a szelep 360 fokkal elfordítható legyen (menetes cső használatakor) 2. a szelep az áramlási iránynak megflelően legyen felszerelve. A beállító szelepkerék eltávolítása 1. Állítsa a szelepkereket 0 / 0 állásba 2. Oldja a beállítás rögzítést (zöld kar) 3. Csavarja ki a hollandi anyát A szelepkerék kalibrálása Visszaszerelés előtt, biztosítsa, hogy a szelepkerék beállítása 0 / 0 legyen. DN külső menetes szelepeknél Danfoss a szorítógyűrűs szerelvények teljes választékát kínálja acél, vörösréz és PEX csövekhez. DN R1/R2 (mm) 15 86/ / / / / /90 Elzárás A szelep elzárásához a szelepkeréknek lenyomott helyzetben kell lenni. Az elzáró funkciót egy golyósszelep végzi, amely csak 90 fokos fordulatot igényel a szelep teljes elzárásához. Egy jelzőablak a beállító kerék tetején mutatja az aktuális beállítást: piros = zárva fehér = nyitva Ürítés A kényelmes kezelés érdekében az ürítőcsap 360 fokban körbe tud fordulni. A rendszer csöveinek leürítése a következőképpen választható: Amikor a piros mérőcsonkot nyitjuk, a szelep bemeneti oldalán lévő csövet ürítjük. max mm A kék mérőcsonk nyitásakor, a szelep kimeneti oldalán lévő csövet ürítjük. 4 VDB4C447 Danfoss 09/2013 HEC-HB

5 és rögzítés A szelep beépített előbeállítási lehetőséggel rendelkezik a pontos térfogatáramok beállításához. A szükséges térfogatáram beállítását öt lépésben végezzük el: 1. Oldja a rögzítést a zöld kar vagy egy 3 mm s imbuszkulcs használatával. 2. A szelepkerék automatikusan felugrik. 3. Ekkor beállítható a számított érték a beállító kerék forgatásával. 4. A beállító kereket kattanásig lenyomva a beállítást rögzítjük. 5. A beállított érték rögzítése (egy kábelrögzítő szalaggal - az ábra szerint). Mérés A LENO TM MSV-BD szelepen átfolyó térfogatáram mérhető a Danfoss PFM 5000/100 vagy más márkájú mérőkészülékek használatával. A LENO TM MSV-BD szelepet mérőcsonkkal szállítjuk 3 mm-es tűs csatlakozáshoz. Az iker kialakítás lehetővé teszi a felhasználó számára mindkét mérőcsatlakozó egyidejű bekötését. A térfogatáram mérés menete: 1 Válassza ki: térfogatáram mérés 2 Válassza ki a szelep gyártóját 3 Válassza ki a szelep típusát és méretét 4 Írja be a szelep előbeállítás értékét 5 Csatlakoztassa a szelepet és a mérőeszköz 6 Kalibrálja a statikus nyomást 7 A térfogatáram leolvasható Mérési pontosság A piros vonal a max. térfogatáram 25 %-t jelzi. a mért kv érték hibája % A BS7350:1990 szerint a térfogatáramoknak a következő értékeken belül kell lenni: ± 18% - 25 százalékra nyitott pozícióban ± 10% - teljesen nyitott pozícióban 2 0 0% 10% 20% 30% 40% 50% 60% 70% 80% 90% 100% beállítás %-ban kifejezett értéke A különválasztott előbeállítási és elzáró funkciók miatt, a LENOTM MSV-BD rendkívül pontos. HEC-HB VDB4C447 Danfoss 09/2013 5

6 Kv signal Kv-signal értékek A kv-signal értékeket a nem Danfoss által forgalmazott mérőkészülékekhez használjuk. A Danfoss PFM 3000*/4000 rendelkezik az összes adattal a memóriájában, a készülék a következő formulát használja: P val = P sig ( k v-sig k v-val ) 2 A mérőcsonkokra eső nyomáskülönbség (kv-signal) és a szelepre eső nyomáskülönbség (kv-szelep) nem azonos a nyomásmérést befolyásoló turbulencia hatása miatt. * 9.4 vagy későbbi szoftver verziónál. DN 15LF DN 15 DN 20 DN 25 DN 32 DN 40 DN VDB4C447 Danfoss 09/2013 HEC-HB

7 Méretezés Kv (m 3 /h) p = 1 bar l/s m 3 /h m 3 /h m 3 /h bar kpa HEC-HB VDB4C447 Danfoss 09/2013 7

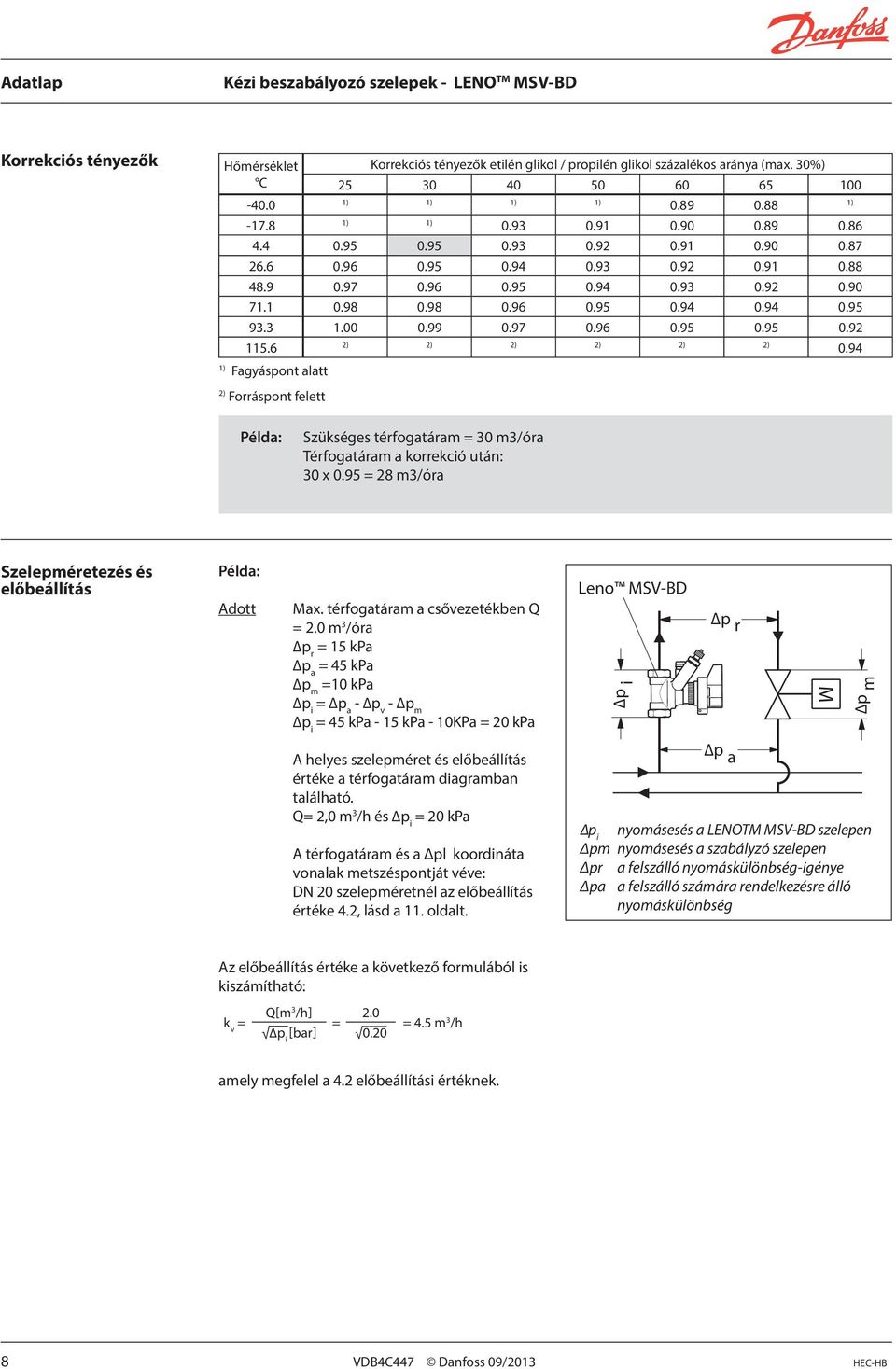

8 Korrekciós tényezők Hőmérséklet C Korrekciós tényezők etilén glikol / propilén glikol százalékos aránya (max. 30%) ) 1) 1) 1) ) ) 1) ) 2) 2) 2) 2) 2) ) Fagyáspont alatt 2) Forráspont felett Példa: Szükséges térfogatáram = 30 m3/óra Térfogatáram a korrekció után: 30 x 0.95 = 28 m3/óra Szelepméretezés és előbeállítás Példa: Adott Max. térfogatáram a csővezetékben Q = 2.0 m 3 /óra p r = 15 kpa p a = 45 kpa p m =10 kpa p i = p a - p v - p m p i = 45 kpa - 15 kpa - 10KPa = 20 kpa Leno MSV-BD p i p r M p m A helyes szelepméret és előbeállítás értéke a térfogatáram diagramban található. Q= 2,0 m 3 /h és p i = 20 kpa A térfogatáram és a Δpl koordináta vonalak metszéspontját véve: DN 20 szelepméretnél az előbeállítás értéke 4.2, lásd a 11. oldalt. p a p i nyomásesés a LENOTM MSV-BD szelepen Δpm nyomásesés a szabályzó szelepen Δpr a felszálló nyomáskülönbség-igénye Δpa a felszálló számára rendelkezésre álló nyomáskülönbség Az előbeállítás értéke a következő formulából is kiszámítható: k v = Q[m 3 /h] 2.0 = p i [bar] 0.20 = 4.5 m 3 /h amely megfelel a 4.2 előbeállítási értéknek. 8 VDB4C447 Danfoss 09/2013 HEC-HB

9 Térfogatáram diagramok, DN 15 LF LENO TM MSV-BD DN 15 LF Térfogatáram [m 3 /h] Szelep karakterisztika kv-érték k V -érték HEC-HB VDB4C447 Danfoss 09/2013 9

10 Térfogatáram diagramok, DN 15 LENO TM MSV-BD DN 15 Térfogatáram [m 3 /h] Szelep karakterisztika kv-érték k V -érték VDB4C447 Danfoss 09/2013 HEC-HB

11 Térfogatáram diagramok, DN 20 LENO MSV-BD DN 20 Térfogatáram [m 3 /h] Szelep karakterisztika kv-érték k V -érték HEC-HB VDB4C447 Danfoss 09/

12 Térfogatáram diagramok, DN 25 LENO MSV-BD DN 25 Térfogatáram [m 3 /h] Szelep karakterisztika kv-érték k V -érték VDB4C447 Danfoss 09/2013 HEC-HB

13 Térfogatáram diagramok, DN 32 LENO MSV-BD DN 32 Térfogatáram [m 3 /h] Szelep karakterisztika k V -érték kv-érték HEC-HB VDB4C447 Danfoss 09/

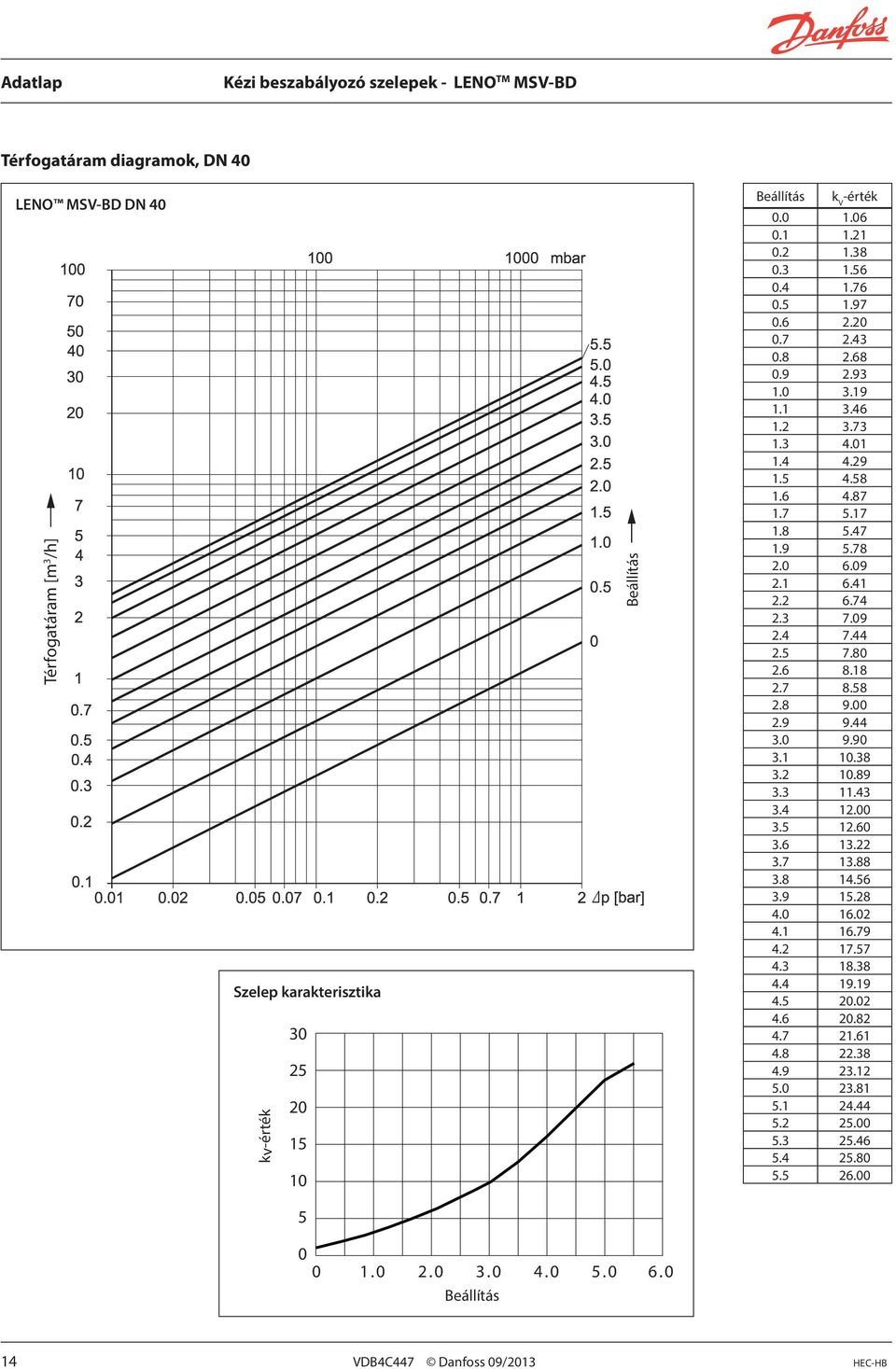

14 Térfogatáram diagramok, DN 40 LENO MSV-BD DN 40 Térfogatáram [m 3 /h] Szelep karakterisztika kv-érték k V -érték VDB4C447 Danfoss 09/2013 HEC-HB

15 Térfogatáram diagramok, DN 50 LENO MSV-BD DN 50 Térfogatáram [m 3 /h] Szelep karakterisztika kv-érték k V -érték HEC-HB VDB4C447 Danfoss 09/

16 94,99 75 Adatlap Méretek H G1/4 S a L a a a Méret (DN) ISO a (mm) L (mm) H (mm) S (mm) 15 G ½ G ¾ G G 1¼ G 1½ G Méret (DN) ISO a (mm) L (mm) H (mm) 15 G ¾A G 1A VDB4C447 Danfoss 09/2013 HEC-HB

17 Tender (ajánlati) kiíró szöveg A LENO TM MSV-BD szelep használható fűtő, hűtő és használati melegvíz rendszerekben. Jellemzők Beszabályozás / Méréses üzembe helyezés Előbeállítás Fix mérőperem alapú mérés Öntömítő mérőcsonkok Több oldalról látható számskála Elzárási funkció (golyósszelep) Ürítés / töltés Ürítés / töltés a szelep mindkét oldalán Eltávolítható kézikerék Zárt állapot kijelzés Imbuszkulcs mozgatási lehetőség a golyósszelephez Párhuzamos mérőcsonkok LENO MSV-BD 360 -ban elfordítható mérőhely (ürítő csap és mérőcsonkok) Az előbeállítási értékek felülről és a szelep minden oldaláról láthatók. Az előbeállítást a kézikerék lenyomásával rögzítjük. Rögzített helyzetben az elzárási funkció az előbeállítás módosítása nélkül használható. A kézikerék rögzítés a zöld billentyűvel vagy egy 3 mm-s imbuszkulccsal oldható. Az előbeállítás nem szándékos változtatásának megakadályozására, a beállító kézikerék egy kábelrögzítő használatával leplombálható. A rendszer a szelep mindkét oldalán üríthető és feltölthető. A DN 15 és DN 20 méretű külső menetes szelepek az összes szabványos Danfoss szerelvényhez illeszkednek. A DN 15 méretű szelep, a DIN V 3838 szerinti Euro-kónuszos menettel rendelkezik. A LENO TM MSV-BD szelep A szivárgási osztályba esik a BS 7350 : 1990 szerint. A golyósszelep 100 %-ban vízzáró. A LENO TM MSV-BD mérési pontossága 8% - a max. beállítás 25 százalékáig. A pontosság a BS 7350 : 1990 szerint. A mérőkészülékeket 3 mm-átmérőjű mérőtűkkel kell ellátni. A PFM 5000/100 mérőkészülékek rendelkeznek az összes lényeges szelepadattal. Szelepméretek...DN 15 (LF) DN 50 Névleges nyomás...pn20 Próbanyomás...25 bar Üzemi hőmérséklet C to 120 C Működési terület... a kvs-érték % -a A szeleptest DZR sárgarézből készül. A szelepgömb krómozott sárgarézből készül. Az O-gyűrűk EPDM gumiból készülnek HEC-HB VDB4C447 Danfoss 09/
