PFM 5000 mérőberendezés

Átírás

1 Alkalmazás Több ágat tartalmazó rendszerek A PFM 5000 több ágat tartalmazó, összetett fűtőrendszerekkel is használható; a berendezés szimulálja a hidraulikus rendszert, és az egyes ágakon mért adatok alapján kiszámítja az egyensúlyhoz szükséges értékeket. Ez a funkció jelentős mértékben lecsökkenti az egyensúly kialakításának időigényét. PFM 5000 Multi Source Mérési pontosság A PFM 5000 rendkívül fejlett digitális technológiát alkalmaz, amelynek köszönhetően képes kompenzálni a nyomásméréseknél általában jellemző, például a hőmérséklet-függőségből és a nem linearitásból adódó pontatlanságot. PFM 5000 Standard A mérőegység bemenő bypass csatlakozókkal van ellátva a hidraulikus nulla érték beállításához, ami nagyobb pontosságot tesz lehetővé alacsony nyomásértékek esetén, valamint lehetővé teszi a csatlakozás légtelenítését. A PFM 5000 használatának célja hidraulikus egyensúly kialakítása fűtő- és hűtőrendszerekben. A berendezés lehetővé teszi a térfogatáram és a hőmérsékleti értékek mérését a rendszerben. A PFM 5000 a szelep két oldalán mért nyomáskülönbség segítségével biztosítja a közeg egyenletes áramlását. A berendezéssel mérhető a rendszer egyes ágaiban a közeg térfogatárama, ezáltal tökéletes egyensúly alakítható a rendszerben. Két különálló egység egy mérőegység a nyomás, a térfogatáram és a hőmérséklet mérésére egy feldolgozó egység az eredmények és az adatelemzések megjelenítésére. A PFM 5000 berendezéshez külső hőmérsékletmérő is csatlakoztatható koaxiális csatlakozóval. A munkaközeg hőmérsékletének méréséhez csatlakoztassa a hőmérsékletmérőt a szelep mérőcsúcsaiba, ahol alapesetben a 3 mm-es mérőtűk helyezkednek el. A PFM 5000 memóriája tartalmazza a nem a Danfoss által gyártott szelepek specifikációit is. Autonóm mérési mód A PFM 5000 előre programozott periódus alapján önálló adatrögzítésre is képes. A berendezés a mérőegységbe menti az adatokat, amelyek később a feldolgozó egység segítségével elemezhetők. A mérőegység váza és burkolata egyaránt rendkívül masszív kialakítású. A mérőegységben egy nyomáskülönbség-mérő helyezkedik el, amely a digitális adatok pontos feldolgozása érdekében tényleges nyomáskülönbség-érzékelőt tartalmaz. A nyomásmérő a vizsgált közeg (pl. hűtőrendszerekben használt fagyálló adalék) jellemző tulajdonságainak megfelelően automatikusan korrigálja az térfogatáramot. Danfoss Heating Solutions VDE2F247 Danfoss 04/2013 1

2 Jellemzők Különálló mérőegység és Android operációs rendszert használó, okostelefon alapú (nem iphone) feldolgozó egység, amelyek Bluetooth technológiával kommunikálnak. A Multi source változat konverter egységet is tartalmaz, amely a Bluetooth kommunikációt ISM sávon továbbított rádiófrekvenciás jelekké alakítja át. A felhasználó több mértékegység közül választhat (kpa, bar stb.). Pontos nyomásmérés a tényleges nyomáskülönbség-érzékelőnek és a 24 bites AD konverternek köszönhetően. Hidraulikus bypass alacsony nyomásértékek pontos mérése érdekében. PT-100 külső hőmérsékletmérő. Együttműködés rendszerekkel. Programozható autonóm adatrögzítés. A mérőegység tápellátását Li-Ion akkumulátor biztosítja. Használat Csatlakoztassa a PFM 5000 mérőegységét a szelep alsó és felső oldalához a megfelelő tűk, csatlakozók és tömlők segítségével. Nagy statikus nyomás esetén azt javasoljuk, hogy a mérőegységben lévő membrán védelme érdekében először a piros tömlőt csatlakoztassa. Ha először a kék tömlőt csatlakoztatja, az a mérőegység meghibásodását eredményezheti. A mérés menete: 1. Válassza ki a gyártót 2. Válassza ki a szelep típusát 3. Válassza ki a szelep méretét 4. Végezze el az előzetes beállítást 5. Csatlakoztassa a szelepet a mérőegységhez 6. Állítsa be a nulla értéket 7. Mérje meg a térfogatáramot A térfogatáramot és a nyomásértéket a különálló, Android operációs rendszert használó mobiltelefonról olvashatja le. A mobiltelefon és a mérőegység közötti távolság lehetőleg ne legyen nagyobb 30 méternél. Méretek ,5 PFM 5000 Standard Típus Nyomástartomány Max. statikus nyomás kpa ~ 0-10 bar kpa ~ 0-20 bar 10 vagy 20 bar 2 VDE2F247 Danfoss 04/2013 Danfoss Heating Solutions

3 Típus Max. túlnyomás Megbízhatóság, linearitás és hiszterézishiba Hőmérséklethiba Statikus nyomás hatása Közeghőmérséklet 1200 kpa ~ 12 bar 2200 kpa ~ 22 bar A tartomány 0,15%-a A tartomány 0,25%-a ± 200 Pa Környezeti hőmérséklet C Tárolási hőmérséklet C Hőmérséklet-érzékelő C (a csatlakozó csövek végénél) Pt 100 digitális Hőmérsékletmérés tartománya C Hőmérsékletmérési hiba ± 1 C Tápellátás Üzemidő Töltés időtartama Csatolófelület Jelátviteli sebesség RF átjátszó teljesítménye Vételi tartomány (szabadtéren) Adatrögzítés időtartama Li lon akkumulátor, 3,6 V 950 mah (Nokia 6230 mobilkészülékhez) Max. 120 óra 7 óra Bluetooth bps 1,49 mw osztály Max. 20 m 1 mp - 24 óra Adatrögzítések száma Max Méretek: szé x ma x mé Tömeg 77 x 19 x 25 mm 620 g Burkolat IP 65 Kalibrálás hitelessége 12 hónap PFM 5000 Multi Source Típus Nyomástartomány Max. statikus nyomás Max. túlnyomás Megbízhatóság, linearitás és hiszterézishiba Hőmérséklethiba Statikus nyomás hatása Közeghőmérséklet kpa ~ 0-10 bar kpa ~ 0-20 bar 10 vagy 20 bar 1200 kpa ~ 12 bar 2200 kpa ~ 22 bar A tartomány 0,15%-a A tartomány 0,25%-a ± 200 Pa Környezeti hőmérséklet C Tárolási hőmérséklet C Hőmérséklet-érzékelő C (a csatlakozó csövek végénél) Pt 100 digitális Hőmérsékletmérés tartománya C Hőmérsékletmérési hiba ± 1 C Tápellátás Üzemidő Töltés időtartama Csatolófelület Li lon akkumulátor, 3,6 V 950 mah (Nokia 6230 mobilkészülékhez) Max. 120 óra 7 óra RF vezeték nélküli, 868 MHz Danfoss Heating Solutions VDE2F247 Danfoss 04/2013 3

4 Típus Jelátviteli sebesség 9600 bps RF átjátszó teljesítménye 25 mw Vételi tartomány (szabadtéren) Max. 30 m Vezeték nélküli routerek 868 MHz, 500 mw Routerek száma max. 3 Vételi tartomány 3 routerrel 300 m (szabadtéren) Adatrögzítés időtartama 1 mp - 24 óra Adatrögzítések száma Max Méretek: szé x ma x mé 77 x 19 x 25 mm Tömeg 620 g Burkolat IP 65 Kalibrálás hitelessége 12 hónap Rendelés PFM 5000 No. Típus Készlet / db. Danfoss kód 1 PFM 5000 Standard, 10 bar, mobiltelefon nélkül 1 003L PFM 5000 Standard, 20 bar, mobiltelefon nélkül 1 003L PFM 5000 Multi Source, 10 bar, mobiltelefon nélkül 1 003L PFM 5000 Multi Source, 20 bar, mobiltelefon nélkül 1 003L PFM 5000 Standard, 10 bar, mobiltelefonnal 1 003L PFM 5000 Standard, 20 bar, mobiltelefonnal 1 003L PFM 5000 Multi Source, 10 bar, mobiltelefonnal 1 003L PFM 5000 Multi Source, 20 bar, mobiltelefonnal 1 003L8337 A PFM 5000 Standard egy nyomástávadót tartalmaz. A PFM 5000 Multi Source két nyomástávadót és egy konvertert tartalmaz (routerek tartozékként elérhetők). Tartozékok No. Típus Készlet / db. Danfoss kód 1 Mérőtömlő, 2 x 1,5 m 2 003L Akkumulátor a mérőegységhez 1 003L Router antennával 1 003L Szíj a mérőegységhez 1 003L Szűrők a mérőegységhez 2 003L AC adapter a mérőegységhez 1 003L Gyorscsatlakozó a mérőtömlőhöz 1 003L Műanyag kapocs a két mérőtű rögzítéséhez 1 003L DN15 x DN20 adapterek 2 003L DN20 adapter a 3 mm-es tűk csatlakoztatásához 1 003L Mérőtűk 2 003L Hőmérséklet-érzékelő, 120 C, 3 mm 1 003L TA adapterek 2 003L Tömlőadapter 1 003L Konverter - rádióhullámok / Bluetooth 1 003L PFM 5000 Standard mérőegység, 10 bar 1 003L PFM 5000 Standard mérőegység, 20 bar 1 003L VDE2F247 Danfoss 04/2013 Danfoss Heating Solutions

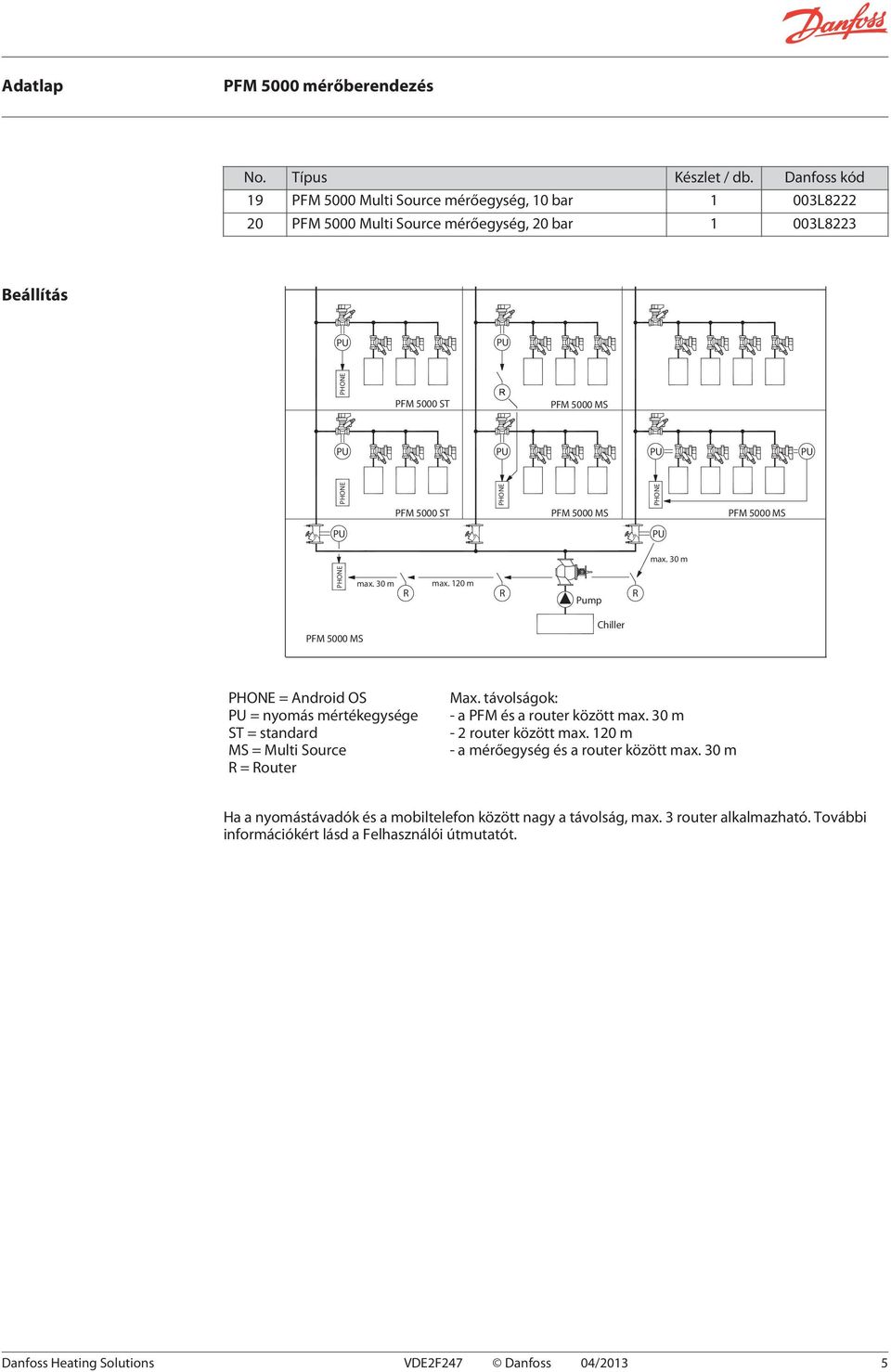

5 No. Típus Készlet / db. Danfoss kód 19 PFM 5000 Multi Source mérőegység, 10 bar 1 003L PFM 5000 Multi Source mérőegység, 20 bar 1 003L8223 Beállítás PFM 5000 ST PFM 5000 MS PFM 5000 ST PFM 5000 MS PFM 5000 MS max. 30 m max. 30 m max. 120 m R R R Pump PFM 5000 MS Chiller = Android OS = nyomás mértékegysége ST = standard MS = Multi Source R = Router Max. távolságok: - a PFM és a router között max. 30 m - 2 router között max. 120 m - a mérőegység és a router között max. 30 m Ha a nyomástávadók és a mobiltelefon között nagy a távolság, max. 3 router alkalmazható. További információkért lásd a Felhasználói útmutatót. Danfoss Heating Solutions VDE2F247 Danfoss 04/2013 5
