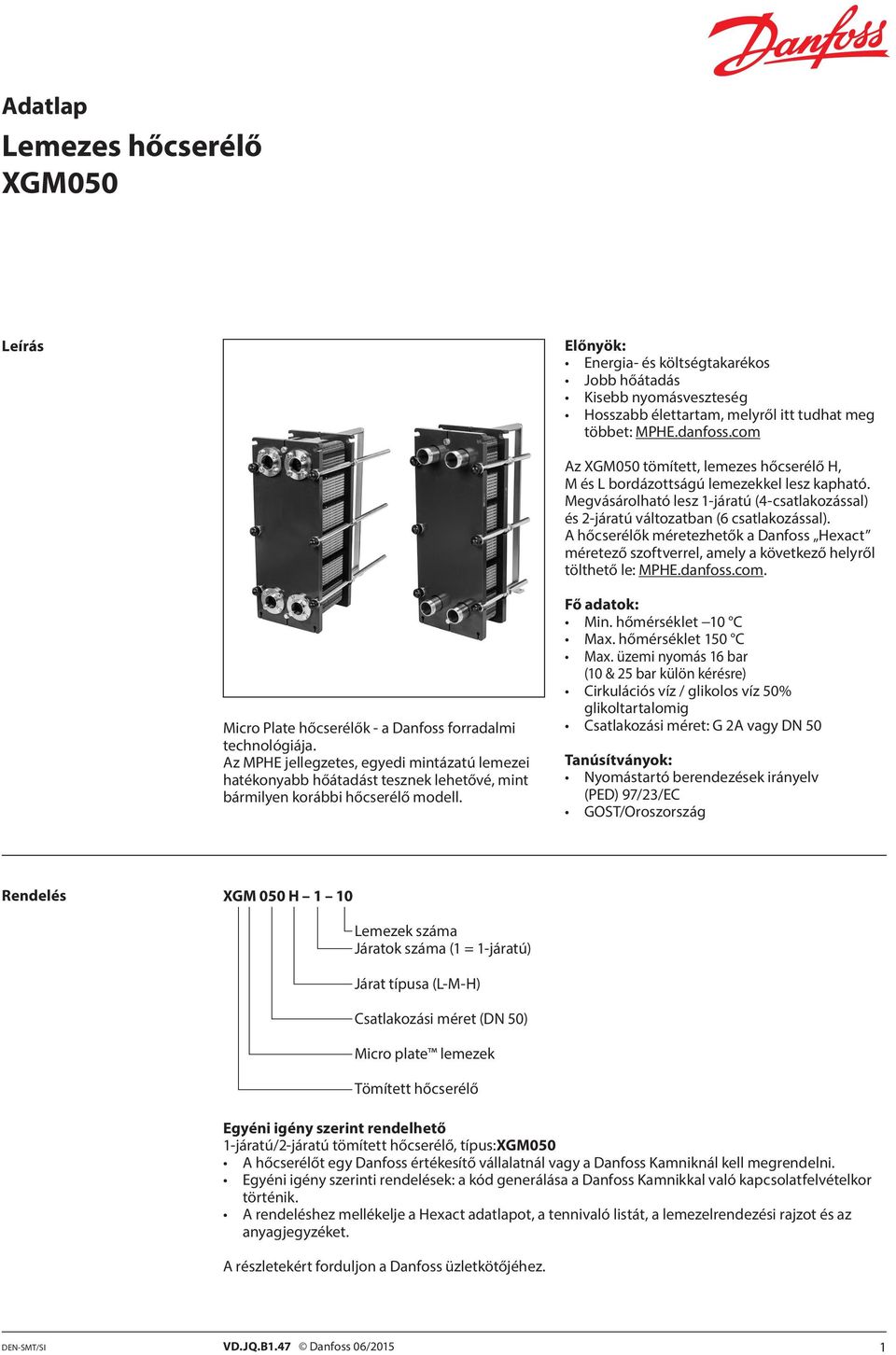

1 Lemezes hőcserélő XGM050 Leírás Előnyök: Energia- és költségtakarékos Jobb hőátadás Kisebb nyomásveszteség Hosszabb élettartam, melyről itt tudhat meg többet: MPHE.danfoss.com Az XGM050 tömített, lemezes hőcserélő H, M és L bordázottságú lemezekkel lesz kapható. Megvásárolható lesz 1-járatú (4-csatlakozással) és 2-járatú változatban (6 csatlakozással). A hőcserélők méretezhetők a Danfoss Hexact méretező szoftverrel, amely a következő helyről tölthető le: MPHE.danfoss.com. Micro Plate hőcserélők - a Danfoss forradalmi technológiája. Az MPHE jellegzetes, egyedi mintázatú lemezei hatékonyabb hőátadást tesznek lehetővé, mint bármilyen korábbi hőcserélő modell. Fő adatok: Min. hőmérséklet 10 C Max. hőmérséklet 150 C Max. üzemi nyomás 16 bar (10 & 25 bar külön kérésre) Cirkulációs víz / glikolos víz 50% glikoltartalomig Csatlakozási méret: G 2A vagy DN 50 Tanúsítványok: Nyomástartó berendezések irányelv (PED) 97/23/EC GOST/Oroszország Rendelés XGM 050 H 1 10 Lemezek száma Járatok száma (1 = 1-járatú) Járat típusa (L-M-H) Csatlakozási méret (DN 50) Micro plate lemezek Tömített hőcserélő Egyéni igény szerint rendelhető 1-járatú/2-járatú tömített hőcserélő, típus:xgm050 A hőcserélőt egy Danfoss értékesítő vállalatnál vagy a Danfoss Kamniknál kell megrendelni. Egyéni igény szerinti rendelések: a kód generálása a Danfoss Kamnikkal való kapcsolatfelvételkor történik. A rendeléshez mellékelje a Hexact adatlapot, a tennivaló listát, a lemezelrendezési rajzot és az anyagjegyzéket. A részletekért forduljon a Danfoss üzletkötőjéhez. DEN-SMT/SI VD.JQ.1.47 Danfoss 06/2015 1

2 Rendelés (folytatás) 1-járatú tömített hőcserélő, XGM050 Kép Lemezek száma XGM050H XGM050M XGM050L Csatlakozás (n) Rendelési szám Menet G2" Megjegyzés: A konzolokat külön kell rendelni. 1-járatú tömített hőcserélő, XGM050 Kép Lemezek száma XGM050H XGM050M XGM050L Csatlakozás (n) Rendelési szám Karima DN Megjegyzés: a rögzítő konzolokat külön kell rendelni, a betéteket a készlet nem tartalmazza, az ellenkarima alaptartozék. Tartozékok - Hőszigetelés (Alumínium betétes gipszvakolat és kőzetgyapot) orítás típus (lemezszám) L H&M 004H H H H H H H Megjegyzés: Az alumínium betétes gipszvakolat és kőzetgyapot szigetelés használható az 1-járatú és a 2-járatú változatban Tartozék - Hőszigetelés (evonatos acéllemez és poliészter hőszigetelés) orítás típus (lemezszám) L H&M 004H H H H H H H Megjegyzés: evonatos acéllemez és poliészter hőszigetelés használható az 1-járatú változatnál. (a 2-járatú változatok külön kérésre kaphatók) 2 VD.JQ.1.47 Danfoss 06/2015 DEN-SMT/SI

3 Rendelés (folytatás) Tartozékok - Toldatok Kép Leírás Csatlakozás G 2 A / 28 mm Forraszvéges toldatok G 2 A / 35 mm G 2 A / 42 mm G 2 A / DN 32 Hegtoldatok G 2 A / DN 40 G 2 A / DN 50 Egy készlet 2 toldatot, hollandi anyákat és tömítéseket tartalmaz. Rendelési szám Tartozékok - Lemezek a XGM050-hez, (Anyag ) PN16 XGM050H lemez, I-csomag 10 db. XGM050M lemez, I-csomag 10 db. XGM050L lemez, I-csomag 10 db. XGM050H lemez, I-csomag 250 db. XGM050M lemez, I-csomag 250 db. XGM050L lemez, I-csomag 250 db. 10 & 250 darabos készletek Rendelési szám 004H H H H H H4247 Tartozékok - EPDM tömítés Tömítés a XGM050L típushoz, I-csomag 10 db. Tömítés a XGM050H&M típushoz, I-csomag 10 db. Tömítés a XGM050L típushoz, I-csomag 250 db. Tömítés a XGM050H&M típushoz, I-csomag 250 db. 10 & 250 darabos készletek Rendelési szám 004H H H H4241 Tartozékok - Speciális lemezkészletek (Anyag: ) PN16 Leírás XGM050H: spec. lemez 1-járatú, tömítéssel XGM050M: spec. lemez 1-járatú, tömítéssel XGM050L: spec. lemez 1-járatú, tömítéssel XGM050H: spec. lemez 2-járatú, tömítéssel XGM050M: spec. lemez 2-járatú, tömítéssel XGM050L: spec. lemez 2-járatú, tömítéssel 1 első és 1 hátsó lemezből álló készletek az 1-járatú változatokhoz, az EPDM tömítéseket is tartalmazza 1 első, 1 hátsó és 1 közbülső lemezből álló készlet a 2-járatú változatokhoz, az EPDM tömítéseket is tartalmazza 004H H H H H H4262 Tartozékok - Egyéb pótalkatrészek XGM050 PN16 EPDM betétek, I-csomag, 4 db. XGM050 PN25 EPDM betétek, I-csomag, 4 db. O-gyűrűk az XGM050 karimákhoz I-csomag, 10 db. 004H H H4265 Tartozékok - Konzol Kép Megjegyzés: 004H4237 A konzolkészlet nem a HEX tartozéka, kérjük, külön rendelje meg. A készlet 2 db. konzolt/lábat tartalmaz. DEN-SMT/SI VD.JQ.1.47 Danfoss 06/2015 3

4 Műszaki adatok XGM050L XGM050M XGM050H Max. üzemi nyomás PN (bar) 10, 16, 25 Max. üzemi hőmérséklet Min. üzemi hőmérséklet Áramló közeg o C Cirkulációs víz / max. 50% glikolos víz Térfogat / Járat Liter 0,410 0,254 0,254 Csatlakozás típusa Hengeres külső menet a DIN ISO 228/1 szerint vagy Kompakt karimák DN 50 EN Csatlakozási méretek G 2 A vagy DN 50 Anyagok Lemez Rozsdamentes acél, EN (AISI 316L) & EN (AISI 304) éléscsövek a csatlakozásokban Tömítéstípus A tömítés anyaga Az ellenkarima alaptartozék. EPDM Ragasztóanyag-mentes EPDM Hőszigetelési tulajdonságok Alumínium betétes gipszvakolat és kőzetgyapot evonatos acéllemez és poliészter hőszigetelés Hővezető képesség, λ W/mK 0,035 0,045 Max. hőmérséklet Állandó C Rövid idejű csúcs Falvastagság mm Felépítés és funkció A Danfoss 2-járatú hőcserélői 6 csatlakozással készülnek, mivel elsődlegesen csapvíz melegítésre használják azokat. Egy kiegészítő csatlakozással is el van látva, amely lehetővé teszi a melegvíz keringetést, és egy csatlakozóval, amely lehetővé teszi a fűtő hőcserélőről visszatérő vízhez való csatlakozást és vízelvételt. A T112 és T212 jelű csatlakozások le vannak zárva, ha nincsenek felhasználva. T12 T11 T22 T11 T22 T21 T12 T21 T112 T212 T11 - Primer belépő oldal T12 - Primer kilépő oldal T112 - Primer oldal szekunder bemenet (2-járatú) T21 - Szekunder oldal belépő T22 - Szekunder oldal kilépő T212 - Szekunder oldal szekunder bemenet (2-járatú) 4 VD.JQ.1.47 Danfoss 06/2015 DEN-SMT/SI

5 Méretezés Az XGM050 méretezéséhez szükséges számítások a Danfoss Hexact méretező szoftver legújabb változatával végezhetők el, amely letölthető a hexact.danfoss.com. honlapról. Szerelés A hőcserélőt függőleges helyzetbe kell felszerelni. Ha szükséges, a hőcserélő számára az alapozást mindig a helyi előírásoknak megfelelően végezze el. Javasoljuk, hogy a hőcserélőhöz csatlakozó összes csővezeték legyen ellátva elzáró szelepekkel, karbantartás céljából. Azokat a csöveket, amelyeket csatlakoztatni kell, úgy kell felszerelni, hogy például a hőtágulás okozta mechanikus feszültség ne okozzon kárt a hőcserélőben. A csöveket el kell látni csőbilincsekkel, hogy a hőcserélő csőcsatlakozásain ne jöhessen létre csavaró feszültség koncentráció. Javasoljuk, hogy lássa el a hőcserélőt hőszigeteléssel. A hőcserélő és az elzáró szelepek közé egy biztonsági szelepet kell telepíteni a hőcserélő szekunder oldalán. Ha nincs biztonsági szelep telepítve, a folyadék hőtágulása károsíthatja a hőcserélőt, amikor az elzáró szelepek zárva vannak. Méretek 18±0,5 L±5 18±0,5 ±2 XGM050H&M PN16 Lemez tartomány L Tömeg (kg) 89,3 + 0,444 n ,6 + 0,444 n ,9 + 0,444 n ,2 + 0,444 n ,5 + 0,444 n ,8 + 0,444 n XGM050L PN16 Lemez tartomány L Tömeg (kg) 89,3 + 0,495 n ,6 + 0,495 n ,9 + 0,495 n ,2 + 0,495 n ,5 + 0,495 n ,8 + 0,495 n ,1 + 0,495 n A PN 10 & 25 változat méretei kiolvashatók a Hexact programból a Dimensional data (Méretadatok) fülnél. DEN-SMT/SI VD.JQ.1.47 Danfoss 06/2015 5
