Kompakt padlófűtés hidraulikai blokk padlófűtéshez FHM-Cx

Átírás

1 Kompakt padlófűtés hidraulikai blokk padlófűtéshez FHM-Cx Alkalmazás FHM-C1 hidraulikus blokk (Alpha+ szivattyú) FHM-C/ FHM-C hidraulikus blokk (Alpha+ szivattyú) FHM-C hidraulikus blokk (UPS szivattyú) FHM-C hidraulikus blokk (UPS szivattyú) FHM-C7 hidraulikus blokk (Alpha szivattyú) A kompakt padlófűtés hidraulikai blokk feladata a hidraulikus padlófűtő rendszerek térfogatáramának és előremenő hőmérsékletének szabályozása. A kompakt, rugalmas kialakításnak köszönhetően a blokk közvetlenül az osztó-gyűjtőre szerelhető akár jobb-, akár baloldalt, úgy, hogy a primer csőcsatlakozás oldalról vagy alulról végezhető el. A padlófűtés előremenő hőmérsékletét önműködő arányos szabályozó szabályozza. A szabályozónak köszönhetően a padlófűtő rendszer kívánt előremenő hőmérséklete mindig állandó marad. A padló túlzott méretű felmelegedését biztonsági termosztát (az FHM-C1, FHM-C és FHM-C7 típusokban alapfelszereltség) akadályozza meg. A beépített ellenőrzőszelepnek köszönhetően ellenőrizhető a megfelelő áramlási irány, illetve hőmérsékletszenzorok szerelhetők be. FHM-C8/C9 hidraulikus blokk (Alpha szivattyú) A blokk része a felül elhelyezkedő légtelenítő és egy hőmérő is. Az FHM-C1, -C és -C elektronikus, változó fordulatszámú szivattyúval rendelkezik (Alpha+). Az FHM-C és -C típust standard, háromfordulatú szivattyúval szerelik (UPS). Az FHM-C7, -C8 és -C9 típust alacsony energiafogyasztású, változó fordulatszámú szivattyúval (Grundfos Alpha) látják el. A szivattyú éjjeli üzemre fogyasztáscsökkentő funkcióval rendelkezik. Az FHM-Cx kompakt hidraulikai blokkok közvetlenül, speciális berendezések nélkül csatlakoztathatók a osztó-gyűjtő rendszerekhez. A padlófűtési vezérlőberendezések használatával teljesíthető a professzionális padlófűtő rendszerekkel szemben támasztott összes elvárás. Heating Solutions VDULF7 0/010 1

2 Műszaki adatok Tápfeszültség V AC Primer csatlakozás ½ FH-TC hőmérsékletszabályozó C FH-DT hőmérő C Beépített ellenőrző szelep igen Termék 1) Max. teljesítmény szekunder körön Δt = K-nél 1) Max.teljesítmény szekunder körön Δt = 10K-nél Szivatytyú típusa, Grundfos FHM-FL áramláshatároló FHM-MS mérőcsonk ) Villamos biztonsági termosztát FH-ST ) FHM-C1 7 kw 1 kw Alpha+ 1-0 Standard Standard Standard 088U0080 FHM-C 7 kw 1 kw Alpha+ 1-0 Tartozék Tartozék Tartozék 088U0081 FHM-C, kw 9 kw Alpha+ 1-0 Tartozék Tartozék Tartozék 088U008 FHM-C, kw 9 kw UPS 1-0 Tartozék Tartozék Standard 088U008 FHM-C 7 kw 1 kw UPS 1-0 Tartozék Tartozék Tartozék 088U008 FHM-C7 7 kw 1 kw Alpha 1-0 Standard Standard Standard 088U008 FHM-C8 7 kw 1 kw Alpha 1-0 Tartozék Tartozék Tartozék 088U0087 FHM-C9, kw 9 kw Alpha 1-0 Tartozék Tartozék Tartozék 088U0088 Kód 1) Max. teljesítmény Δt = 0K-nál a primer (70/0) és Δt = K-nál (10K) a szekunder ágban, 0 W/m² hőszükséglet mellett. ) Csak új padlófűtési hidraulikai blokk és osztó-gyűjtő rendszer esetén használható. ) Biztonsági termosztát előre huzalozott 0V-os dugóval (hossz 1m) és vezetékkel szivattyúval vagy CF-vel történő használatra, lekapcsolási hőm. C, ± K. Test, hollandik és egyéb fémrészek Sárgaréz / rozsdamentes acél O-gyűrűk és tömítések EPDM Ellenőrző szelep POM / rozsdamentes acél Tömeg (típustól függően) kb., kg Max. nyomáskülönbség 0, bar Max. üzemi nyomás PN10 Max. áramlási hőmérséklet 90 C Tartozékok Rendelhető tartozékok Type Kód Hőmérő 0-0 C, Ø mm FHD-T 088U009 Hőfokszabályozó, 1 0 C FH-TC 088U00 Villamos biztonsági termosztát FH-ST 088U001 Áramláshatároló FHM-FL 088U00 Mérőkészlet tűhöz FHM-MS 088U00 Könyökidom, készlet, db FHM-AF 088U00 VDULF7 0/010 Heating Solutions

3 Biztonsági termosztát, FH-ST Villamos csatlakozás 0 V / 1 A T S C Az FH-ST biztonsági termosztát közvetlenül a csővezetékre rögzíthető. Feladata a padló és a rendszer védelme a túl magas hőmérséklettel szemben. Ez különösen fontos fapadló esetén. Az FH-ST termosztát kikapcsolja a padlófűtés működtetését, ha a hőmérséklet eléri az C-t. A padlófűtés alapegységének kikapcsolásával a működtető elemek (alapértelmezésben zárt) automatikusan zárnak, és a padlófűtő rendszer védelem alá kerül. Az FH-TC szivattyúhoz és zónaszelephez is csatlakoztatható. Megjegyzés! Az elektromos beszerelést bízza szakemberre (0 V DC)! Műszaki adatok, FH-ST Kódszám 088U001 Elzárási hőmérséklet C Kapcsolási különbség Védettség K IP 0 (felszerelve) Hőfokszabályozó, FH-TC Az FH-TC önműködő hőmérsékletszenzor. Feladata a padló- és radiátoros fűtőrendszerek áramlási hőmérsékletének szabályozása. A vízhőmérsékletet rozsdamentes acél bemerülő szenzor méri automatikusan. Jellemzők: Növekedő szenzorhőmérsékletre zár. Akár barig terjedő nyomáskülönbség ellenében zár. Hőfoktartomány: 18 C. PN 10 nyomásosztályra tervezve. 1 (max) 0 C C 0 C C 0 C C C Heating Solutions VDULF7 0/010

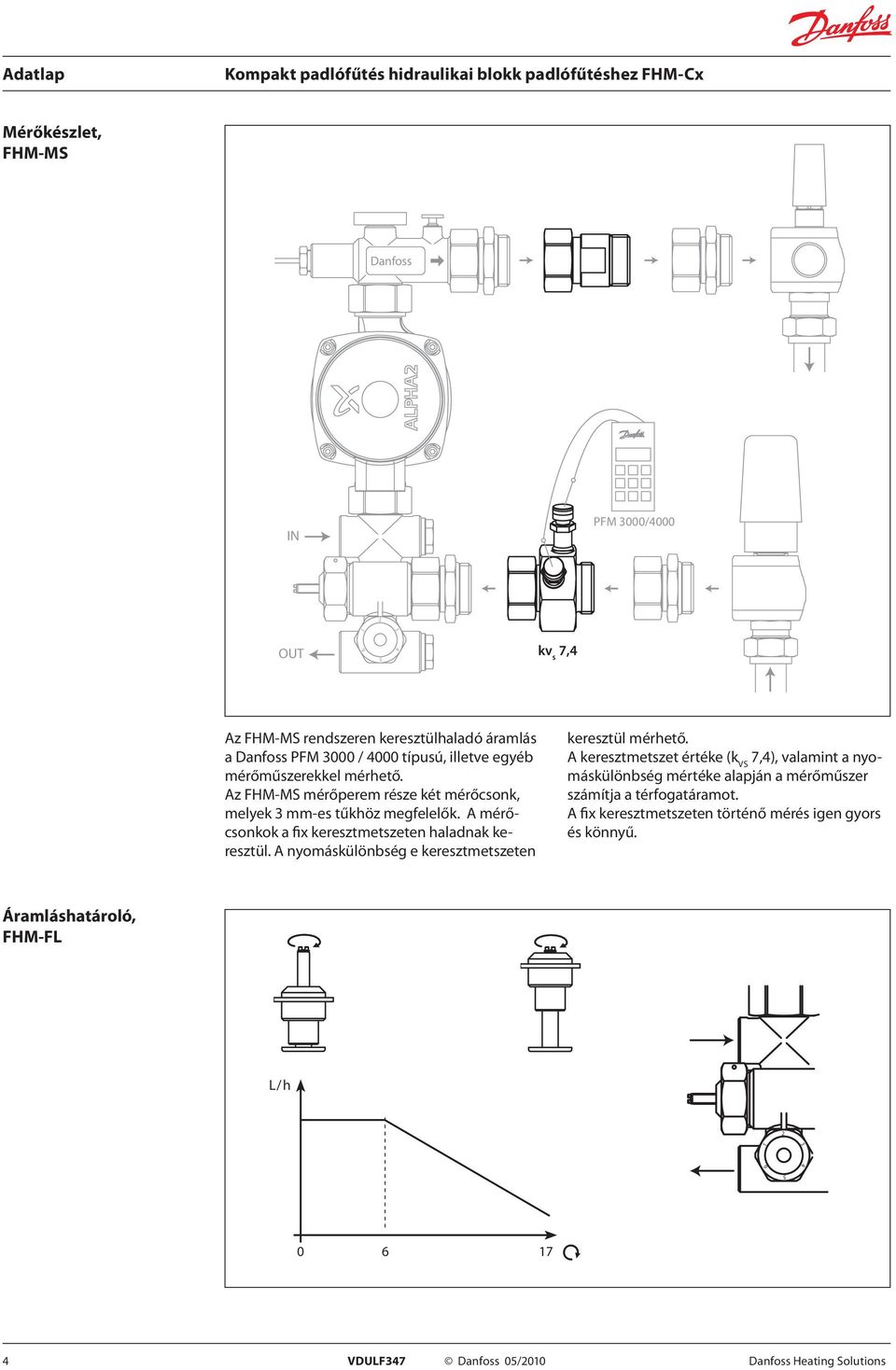

4 1 1 Mérőkészlet, FHM-MS IN PFM 000/000 kv s 7, Az FHM-MS rendszeren keresztülhaladó áramlás a PFM 000 / 000 típusú, illetve egyéb mérőműszerekkel mérhető. Az FHM-MS mérőperem része két mérőcsonk, melyek mm-es tűkhöz megfelelők. A mérőcsonkok a fix keresztmetszeten haladnak keresztül. A nyomáskülönbség e keresztmetszeten keresztül mérhető. A keresztmetszet értéke (k VS 7,), valamint a nyomáskülönbség mértéke alapján a mérőműszer számítja a térfogatáramot. A fix keresztmetszeten történő mérés igen gyors és könnyű. Áramláshatároló, FHM-FL L/h 0 17 VDULF7 0/010 Heating Solutions

5 Rendszer FHM-C Kombinált padlófűtő rendszer forróvíztárolóval FHM-C Kombinált padlófűtő rendszer hőszivattyúval Heating Solutions VDULF7 0/010

6 1 Méretek FHM-C FHM-C, FHM-C VDULF7 0/009 Heating Solutions

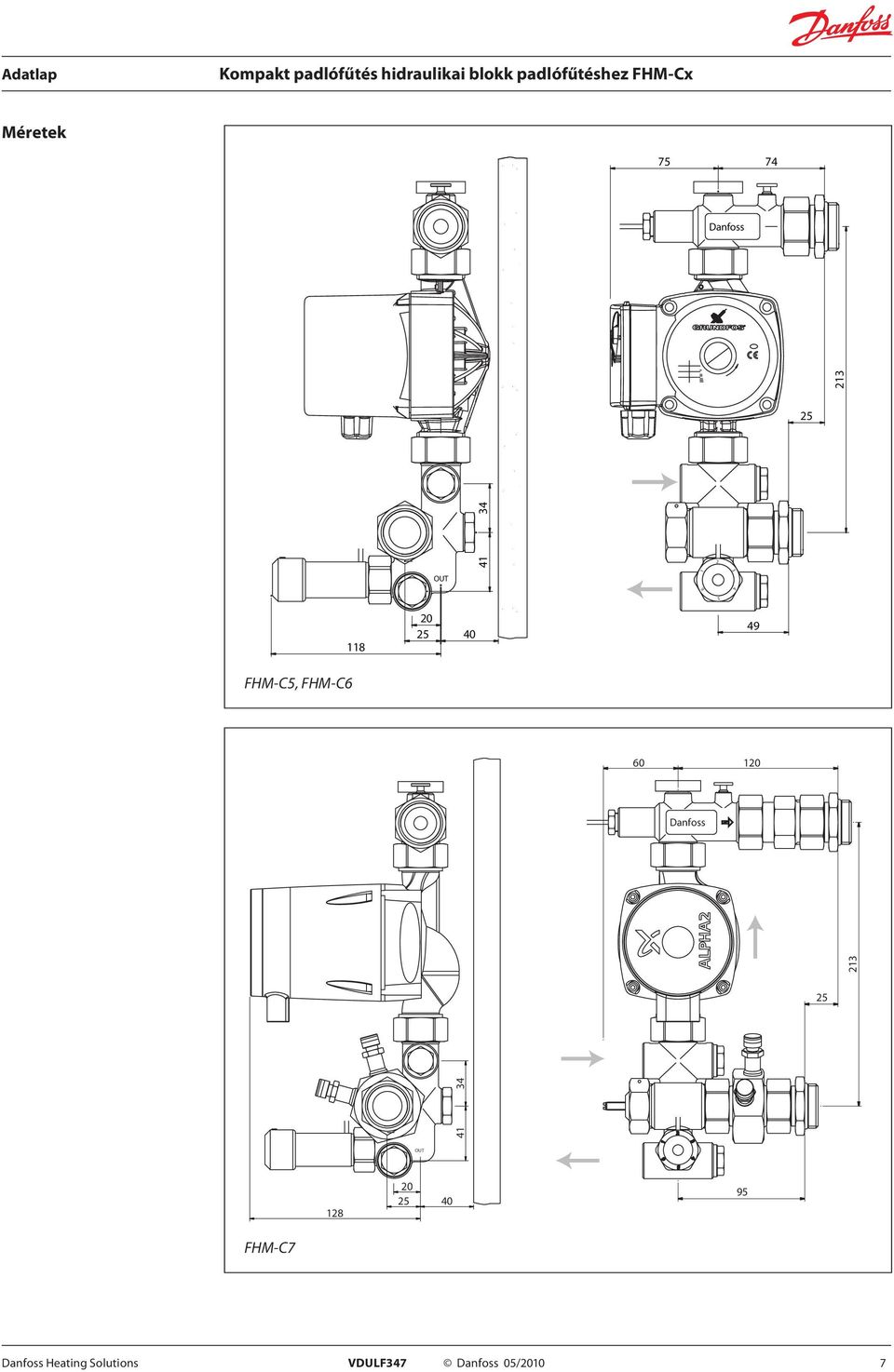

7 1 Méretek FHM-C, FHM-C FHM-C7 Heating Solutions VDULF7 0/010 7

8 1 Méretek FHM-C8, FHM-C9 Kft. H-119 Budapest Váci út 91 Telefon: (1) 0 1 Telefax: (1) danfoss.hu@danfoss.com A nem vállal felelősséget a katalógusokban és más nyomtatott anyagban lévő esetleges tévedésért, hibáért. fenntartja magának a jogot, hogy termékeit értesítés nélkül megváltoztassa. Ez vonatkozik a már megrendelt termékekre is, feltéve, hogy e változtatások végrehajthatók a már elfogadott specifikáció lényeges módosítása nélkül. Az ebben az anyagban található védjegyek az érintett vállalatok tulajdonát képezik. A és a logo a A/S védjegyei. Minden jog fenntartva. 8 VDULF7 0/0010 Heating Solutions
