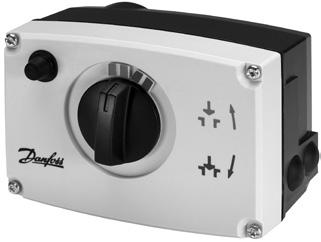

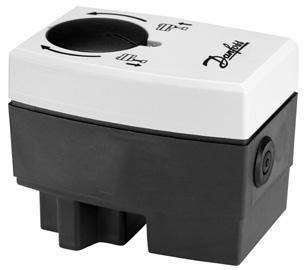

1 Adatlap Analóg helyzetvezérelt szelepmozgatók AME 10, AME 20, AME 30 AME 13, AME 23, AME 33 DIN EN bizonyítvánnyal rendelkező biztonsági funkció (záró rugó) Leírás AME 10 AME 13 AME 20, AME 30 AME 23, AME 33 A szelepmozgatók biztonsági funkcióval (AME 13, AME 23 vagy AME 33) és szelepmozgatók biztonsági funkció nélkül (AME 10, AME 20 vagy AME 30) főként VS, VM, VB, vagy AVQM szelepekkel használatosak. A rugó visszatérítéses vátozat, energiakimaradás, vagy a termosztát kikapcsolása esetén automatikusan működésbe lép. A szelepmozgatók automatikusan igazítják szeleplöketüket a szelep véghelyzetéhez, így nagymértékben csökken az üzembe helyezés időtartama. A szelepmozgatók rendelkeznek néhány különleges jellemzővel: A nyomatékkapcsolóval rendelkező fejlett technológia biztosítja, hogy a szelepmozgatónál és a szelepnél ne lépjen fel túlterhelés. Digitális visszajelzés a végállás helyzetekben a 4es vagy az 5ös csatlakozóról. Kis súly, robusztus kivitel. Digitális LED visszajelzés áll rendelkezésre a működés és automatikus szelepúthossz érzékeléshez, DIN EN bizonyítvánnyal rendelkező biztonsági funkció Fő adatok: 24 Vos változat Erő: AME 10, N AME 20, 23, 30, N Sebesség: AME 10, s/mm AME 20, s/mm AME 30, s/mm Max. közeghőmérséklet: AME 10, C AME 20, 23, 30, C Véghelyzet jelek Megjegyzés: A VS2 DN 15 szeleptest és az AME szelepmozgatók kombinációja nem ajánlott. A lineáris karakterisztika, mind például a VS2 DN 15 szelepek esetében, HMV előállítására nem javasolható. Rendelés Szelepmozgatók Típus Tápfeszültség Rend. szám AME G3005 AME V 082G3015 AME G3017 Szelepmozgatók biztonsági funkcióval EN Típus Tápfeszültség Rend. szám AME G3006 AME V 082G3016 AME G3018 Danfoss ED.LF.Y3.47 1

2 Műszaki adatok Típus AME 10 AME 13 AME 20 AME 23 AME 30 AME 33 Tápfeszültség V 24; +10 és 15 %; AC Teljesítményfelvétel VA Frekvencia Hz 50/60 Biztonsági funkció x x x Biztonsági funkció végrehajtási idő Szabályozó bemeneti jel Y 5 mm szeleplöket 6 s 10 mm szeleplöket 8 8 V ma 010 (210) Ri = 24 kω 020 (420) Ri = 500 Ω Kimeneti jel X V 010 (210) Záróerő N Maximális löket mm 5 10 Sebesség s/mm Max. közeghőmérséklet C Környezeti hőmérséklet 0 55 Páratartalom RH 595 % nem kondenzálódó Tárolási és szállítási hőmérséklet C Védettségi osztály II I (230 V); III (24 V) Tokozási fokozat IP 54 Tömeg kg 0,6 0,8 1,45 1,5 1,45 1,5 jelölés a szabványok szerint Alacsony feszültség irányelv (LVD) 2006/95/EK: EN , EN EMC 2004/108/EK irányelv: EN , EN Beépítés AME 10 AME 20, AME 30 AME 13 AME 23, AME 33 2 Danfoss ED.LF.Y3.47

3 Biztonsági funkció A biztonsági funkció teljesen kinyitja vagy teljesen elzárja a szelepet feszültségkimaradás esetén, a kiválasztott biztonsági funkciótól (SD) függően. A szelepválasztás is visszahat a biztonsági műveletre. A biztonsági funkció egység a szelepmozgató hátsó részében van, gyárilag beépítve. vagy = SD Szeleptípus A rugómozgás kiválasztása Zárja az AAB Nyitja az AAB nyílást nyílást VS SD 1) SD SD VM (DN 1550) SD 1) VB (DN 1550) SD 1) AVQM (DN 1550) SD 1) VS, VM, VB, AVQM VMV VMV SD 1) a DIN EN szabvány szerint AME 13 AME 23, AMV 33 Elhelyezés a hulladékban A szelepmozgatót a hulladékban történő szakszerű elhelyezés előtt először szét kell szerelni, majd az alkatrészeket anyaguk szerinti csoportosítani. ED.LF.Y3.47 Danfoss

4 Kézi működtetés A ZÁR NYIT A ZÁR NYIT B NYIT ZÁR B NYIT ZÁR AME 10 AME 20, AME 30 NYIT B NYIT B B NYIT ZÁR B NYIT ZÁR AME 13 AME 23, AME 33 4 Danfoss ED.LF.Y3.47

5 DIP kapcsolók beállítása Közvetlen Arányos Visszaállítás Fordított Szekvenciális 3pontos/RL Visszaállítás A szelepmozgató levehető burkolata alatt találhatók az üzemmód választó DIP kapcsolók. Ha a 6os kapcsoló ON állásban van, a szelepmozgató 3pont vezérlésű állítóműként fog üzemelni. A kapcsoló segítségével az alábbi funkciók választhatók ki: 1es kapcsoló: U/I Bemeneti jel kiválasztás: Ha OFF állásban van, feszültségjel van kiválasztva. Ha ON állásban van, áramjel van kiválasztva. 2es kapcsoló: 0/2 Bemeneti jel tartomány kiválasztás: Ha OFF állásban van, a bemeneti jel 210 V (feszültségjel esetén) tartományban, vagy 420 ma (áramjel esetén) tartományban mozog. Ha ON állásban van, a bemeneti jel 010 V (feszültségjel esetén) tartományban, vagy 020 ma (áramjel esetén) tartományban mozog. 3as kapcsoló: D/I Direkt, vagy fordított működés kiválasztása: Ha OFF állásban van, a szelepmozgató direkt működésű (növekvő feszültség hatására lefelé mozdítja a szelepszárat). Ha a szelepmozgató ON állásban van, a szelepmozgató fordított működésű (növekvő feszültség hatására felfelé mozdítja a szelepszárat). 5ös kapcsoló: 05 V/510 V Bemeneti jel tartomány szekvenciális módban: Ha OFF állásban van, a meghajtó 0(2)5 (6) V, vagy 0(4)10 (12) ma szekvenciális tartományban üzemel. Ha ON állásban van, a meghajtó 5(6)10 V vagy 10(12)20 ma szekvenciális tartományban üzemel. 6os kapcsoló: Prop./3pnt Arányos vagy 3pont szabályozási mód választás: Ha OFF állásban van, a szelepmozgató az arányos vezérlőjel szerint fog üzemelni. Ha ON állásban van, a szelepmozgató 3pont vezérlésű szelepmozgatóként üzemel. 7es kapcsoló: LOG/LIN Nincs használatban 8as kapcsoló: 100 % k VS /Csökkentett k VS Nincs használatban. 9es kapcsoló: Visszaállítás: A kapcsoló átbillentésével a szelepmozgató odavissza végigfut a szelep teljes kalibráló löketén. 4es kapcsoló: /Seq A normál vagy a szekvenciális mód kiválasztása: Ha OFF állásban van, a szelepmozgató 0(2)10 V, vagy 0(4)20 ma tartományban üzemel. Ha ON állásban van, a szelepmozgató szekvenciális tartományban üzemel; 0(2)5 (6) V vagy (0(4)10(12) ma) vagy (5(6)10 V) vagy (10(12)20 ma). ED.LF.Y3.47 Danfoss

6 Elektromos bekötés Csak 24 V AC esetén. DIP 6 = OFF (KI) Arányos szabályozás bekötése SN 0 V Nulla SP 24 VAC Tápfeszültség Y 0(2)10 VAC Bemeneti jel 0(4)20 ma 1 24 VAC Bemeneti jel 3 X 0(2)10 V Kimeneti jel DIP 6 = ON (BE) 3pontos, relés kimenetű integráló szabályozó bekötése SN 0 V Nulla SP 24 VAC Tápfeszültség 1 24 VAC Bemeneti jel 3 X 0(2)10 VDC Kimeneti jel DIP 6 = ON (BE) 3pontos, triakos kimenetű integráló szabályozó bekötése SN 24 V Tápfeszültség SP 0 V Nulla VAC Bemeneti jel Automatikus szeleplöket beállítás Mikor a szelepmozgatót először feszültség alá helyezik, akkor az automatikusan alkalmazkodik a szeleplökethez. A 9es kapcsoló átkapcsolásával az eredeti alaphelyzet visszaállítható. Kábelhossz Ajánlott vezetékkeresztmetszet 050 m 0,75 mm 2 > 50 m 1,5 mm 2 Ellenőrző LED A vörös ellenőrző LED a szelepmozgató burkolata alatt található. A LED segítségével három különböző üzemállapot ellenőrizhető: Szabályos szelepmozgató működés (folyamatosan világít), Önbeálló működés (egy villanás másodpercenként), Hibás működés (3 villanás másodpercenként kérje szakember segítségét). 6 Danfoss ED.LF.Y3.47

7 Méretek AME min. 200 AME min. 200 AME 20, AME ,5 min AME 23, AME ,5 min ED.LF.Y3.47 Danfoss
