I/SBC28.. I/SBC48.. I/VBZ.. I/XBZ.. Golyós szelepek PN16 ON OFF (BE/KI) motoros szelepek. Alkalmazás / Közeg. Funkció.

Átírás

1 Golyós szelepek PN16 ON OFF (BE/KI) motoros szelepek I/SBC28.. I/SBC48.. I/VBZ.. I/XBZ.. Golyós szelepek fűtési-, szellőzési-, légkondícionálási- és hűtési rendszerekhez meleg vizes, hűtött vízes és hűtővizes alkalmazásokhoz. Kétjáratú és háromjáratú szelepek egyaránt választhatók. 230 V AC és 24 V AC szelepmozgatók végállás kapcsolóval On/off (BE/KI) szabályozási jelleg Elérhető méretek: DN 1/2 -tól 2 -ig 2-járatú szelepek (I/VBZ..) DN 3/4 -tól 2 -ig 3-járatú szelepek (I/XBZ..) I/SBC28.2: BE/KI szelepmozgató 230V AC végállás kapcsolóval DN 1/2.. 1 ¼ szelepekhez I/SBC28.3: BE/KI szelepmozgató 230V AC végállás kapcsolóval DN 1 ½ and 2 szelepekhez I/SBC48.2: BE/KI szelepmozgató 24V AC végállás kapcsolóval DN 1/2.. 1¼ szelepekhez I/SBC48.3: BE/KI szelepmozgató 24V AC végállás kapcsolóval DN 1½ and 2 szelepekhez Alkalmazás / Közeg Funkció Fűtési és légkondícionálási rendszerekben való használathoz, hideg és meleg víz szabályozására. Használható dízel olajjal fűtésre, glycol-lal kevert vízzel - 10 C-ig, és sűrített levegős rendszerekhez. Tudnivaló: Glycol-os vízzel való használatkor az I/SBC28 48 R jelű szelepmozgatót és távtartót kell alkalmazni (I/kit kód). A szelepek rugós visszatérítés nélküli kivitelűek. Egy on/off (BE/KI) típusú szabályozó (termosztát) szükséges a szelepmozgató működtetéséhez. Ha a mért hőmérséklet eltér a beállított értéktől, a szabályozó kapcsolójelet küld a mozgatóra, ami a szelepet kinyitja. Ha a mért hőmérséklet eléri a beállított értéket, a vezérlőjel lekapcsol és a szelep lezár. A külső kapcsoló kontaktus nyit vagy zár a szelep állapotának függvényében. kapcsoló kontaktus: Zár = A szelep nyitva van Nyit = A szelep zárva van Külső Típustáblázat Szelepek DN mm Kétjáratú szelepek Kvs Δp max Háromjáratú Kvs 3 m /h kpa szelepek 3 m /h Δp max kpa ½ 15 I/VBZ 1/ ¾ 20 I/VBZ 3/ I/XBZ 3/ I/VBZ I/XBZ ¼ 32 I/VBZ 1 ¼ I/XBZ 1 ¼ ½ 40 I/VBZ 1 ½ I/XBZ 1 ½ I/VBZ I/XBZ /8

2 Szelepmozgatók Típus Tápfeszültség Vezérlőjel I/SBC28. 2 / 3 (2/3 járatú szelephez) 230V AC, 50/60 Hz On - off (BE/KI) I/SBC48. 2 / 3 2/3 járatú szelephez) 24V AC, 50/60 Hz On off (BE/KI) Kiegészítők FITTINGEK Szelepek típusa Menetek típusa Fittingek Súly (Kg) I/VBZ ½ 2 járatú M/F mellékelve 0,360 I/VBZ ¾ 2 járatú M/F mellékelve 0,510 I/VBZ 1 2 járatú M/F mellékelve 0,780 I/VBZ 1 ¼ 2 járatú M/F mellékelve 1,170 I/VBZ 1 ½ 2 járatú F/F Nincs ALG -re szükség 1,260 I/VBZ 2 2 járatú F/F Nincs ALG -re szükség 2,060 I/XBZ ¾ 3 járatú M/M/M 3 x ALG ¾-VS 0,540 I/XBZ 1 3 járatú M/M/M 3 x ALG1-VS 0,830 I/XBZ 1 ¼ 3 járatú M/M/M 3 x ALG1¼-VS 1,280 I/XBZ 1 ½ 3 járatú F/F/F Nincs ALG -re szükség 1,820 I/XBZ 2 3 járatú F/F/F Nincs ALG -re szükség 3,080 Rendelés Rendelésnél adja meg pontosan a szelep, a szelepmozgató és szükség esetén a kiegészítő típusszámát. Például: Háromjáratú szelep és 230V AC szelepmozgató fittinggel: I/XBZ ¾ + I/SBC ALG15-VS A szelepmozgató, szelep és kiegészítők külön termékként kerülnek csomagolásra és szállításra. Műszaki tartalom Szelep PN16 sárgaréz szeleptest, a gömb (záró elem) sárgaréz krómozott felülettel, szelepszár P.T.F.E, Viton típusú O-gyűrű, szelepcsonkok sárgarézből. - Elérhető átmérők kétjáratú szelepeknél: DN 1/ Elérhető átmérők háromjáratú szelepeknél: DN 3/4...2 Szelepmozgató Műanyag ház, 230VAC / 24VAC tápfeszültség, végállás kapcsolóval, kézi működtető kapcsolóval és 0,80m kábellel (1x6 vezeték). Műszaki tudnivalók - A két- és háromjáratú szelepeket SBC28/ típusú szelepmozgatókkal kell felszerelni - A háromjáratú szelepeket mindig osztó szelepként kell alkalmazni. A háromjáratú szelep hidraulikai bekötésénél figyelemmel kell lenni az áramlási irányokra: A középső ág mindig a közös érkező ág (bemenő áramlás)! Szerelés A szelep szerelési leírással kerül leszállításra. A szelepmozgatót két csavarral kell rögzíteni. Engedélyezett Engedélyezett Nem engedélyezett 2/8

3 Hidraulikai és elektromos csatlakozások Az elektromos csatlakozásokat a helyi elektromos előírásoknak megfelelően valamint a mellékelt bekötési ábra utasításainak betartása szerint kell elvégezni. A csatlakozó kábelt nem szabad kicserélni. A kábel megtoldását szabványos toldó-csatlakozóval szabad csak elvégezni. AUX M (Vagy FanCoil(-ok)) Yellow & Green Blue Brown Black Green Red N (Vagy FanCoil(-ok)) Gnd L Brown (barna) Black (fekete) Blue (kék) Red/Green (vörös/zöld) Yellow/Green (sárga/zöld) Fázis Csatlakoztatva: szelep nyit(va). Nem csatlakoztatva: szelep zár(va) Nulla Végállás kapcsoló terminálok 3A 250V AC Föld Műszaki adatok Szelepek Működési nyomás Szivárgási veszteség Folyadék hőmérséklete Áramlási irány PN16 meleg vízre 90 C-ig. PN20 hűtött vízre Nincs szivárgási veszteség Víz 0 C...90 C Max. 10 C glycol-lal keverve (szelepmozgató kód R) A két járatra vonatkozóan lényegtelen. Elfordulási szög 90 Menet Gas UNI ISO 228 Anyag: Sárgaréz OT58, UNI575/65 Szeleptest Sárgaréz Szelepszár Tömítés P.T.F.E. Tömítés O-gyűrű, EPDM beragadás mentes Gömb Sárgaréz krómozott felülettel Súly Lásd a táblázatban Elektromos szelepmozgató Tápellátás I/SBC VAC, +10% - 15% I/SBC VAC +10% Frekvencia 50Hz Teljesítményfelvétel 4 VA Futásidő (nyit/zár) 60s 1"-ig és 120s 1 -tól 2 -ig Külső kontaktus (végállás 250V 3A (rezisztív) kapcsoló) Környezeti hőmérséklet Működés C Szállítás és tárolás C Páratartalom G-osztály, DIN IP Védettség IP 54 Csatlakozó kábel 6 x1 mm 2, 0,8m hosszú (egy végállás kapcsolóval) Súly 0,45 Kg 3/8

4 Szelepek diagramja: 4/8

5 Méretezés 5/8

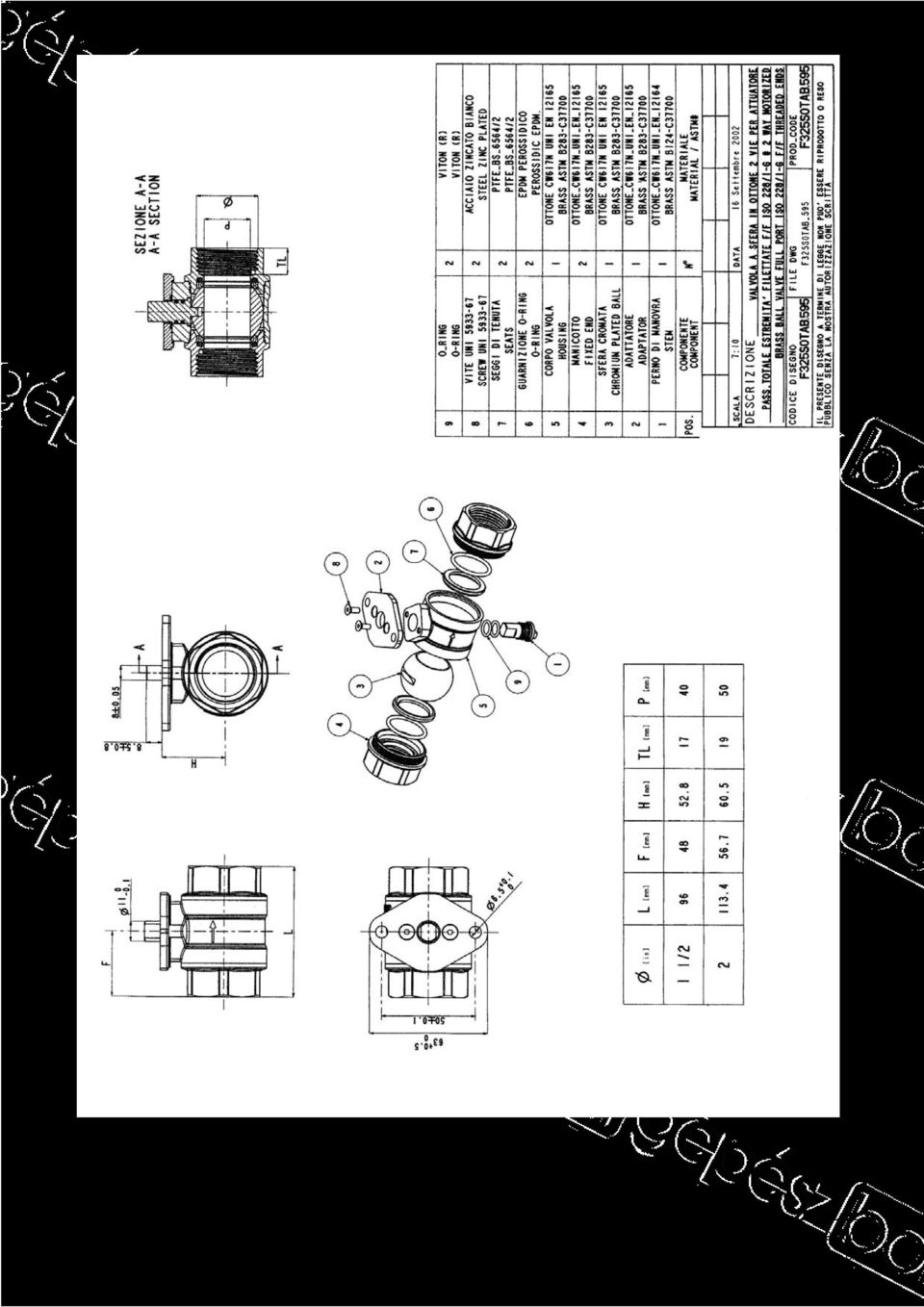

6 6/8

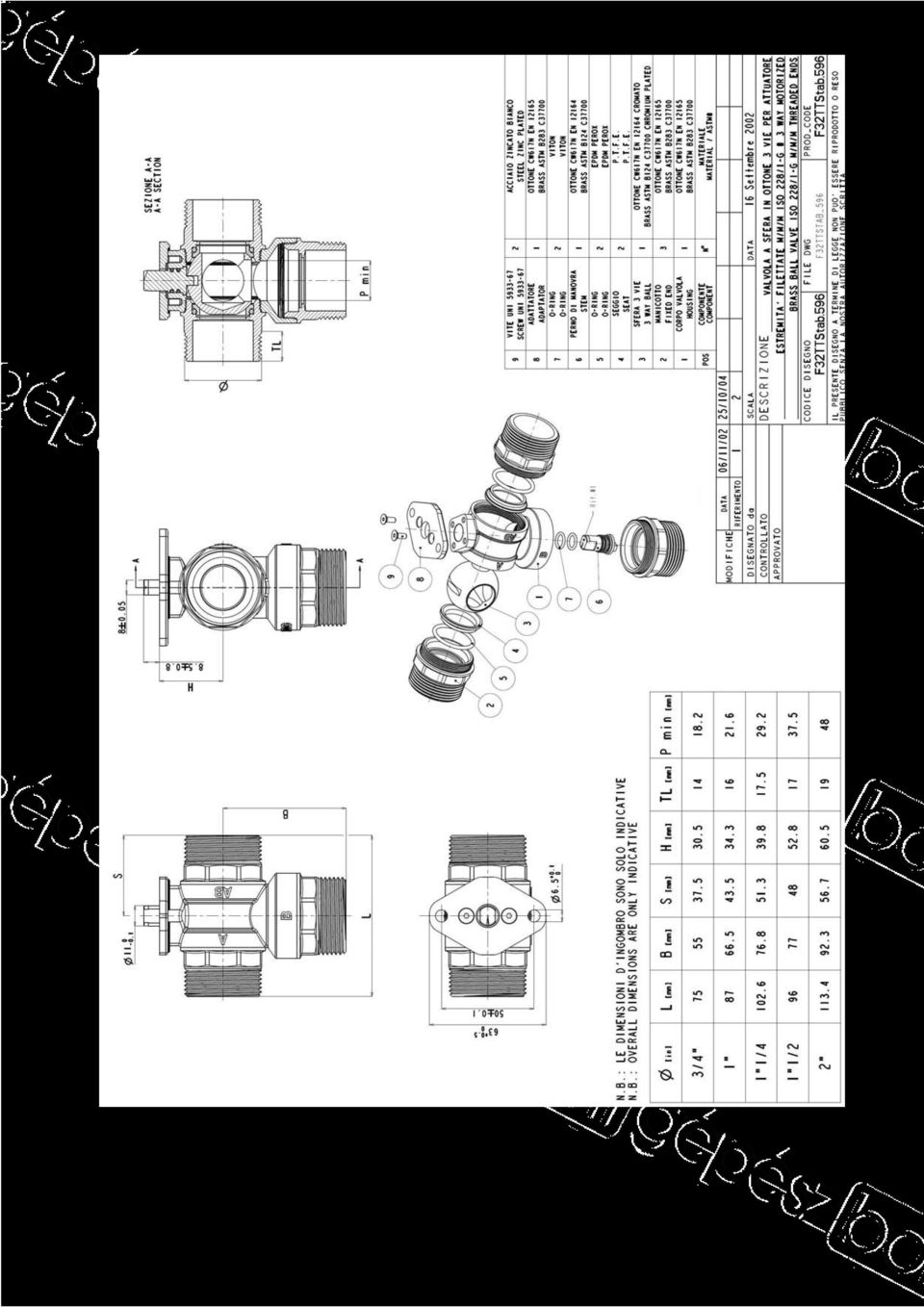

7 7/8

8 I/SBC.. Siemens SpA Building Technologies Subject to modifications 8/8
