AME 13 SU, AME 23 SU (emelõ rugó) szelepmeghajtó motorok arányos szabályozáshoz

Átírás

1 Adatlap, (emelõ rugó) szelepmeghajtó motorok arányos szabályozáshoz Leírás A biztonsági szelepmeghajtó motorokat többnyire VZ és VRBZ szelepekhez (), valamint VS, VM és VB szelepekhez (, ) alkalmazzák. A rugó visszatérítéses vátozat, energiakimaradás, vagy a termosztát kikapcsolása esetén automatikusan mûködésbe lép. A meghajtó automatikusan alkalmazkodik a szelepemelkedéshez. Külön rendelhetõ helyzetjelzõ potenciométer. Fõbb adatok: A nyomaték-kapcsolóval rendelkezõ fejlett technológia biztosítja, hogy a motornál és a szelepnél ne lépjen fel túlterhelés. Digitális LED visszajelzés áll rendelkezésre a mûködés és önbeálló szelepúthossz beállításához Alacsony súly, robosztus kialakítás. Rugó visszatérítés. Rendelés Típus (emelõ rugó) (emelõ rugó) Mûköd. fesz. Sebesség Rend. szám 24 V~ 14 s/mm 082H V~ 15 s/mm 082G3042 Mûszaki adatok Típus Mûködtetõ feszültség 24 Vac Teljesítmény felvétel 7 VA Frekvencia 50 Hz/60 Hz Vezérlõjel Y 0 tól 10V (2 tõl 10V) 0 tól 20 ma (4 tõl 20 ma) Kimenõ jel X 0 to 10V (2 to 10V) Mûködtetõ erõ 300 N 450 N Névleges löket 5.5 mm 10 mm Mûködési sebesség 14 s/mm 15 s/mm Max. közegõmérséklet 130 C 130 C Környezeti hõmérséklet 0 to 55 C Raktározási és szállítási homérséklet 40 to +70 C 40 to +70 C Védettség IP 54 Tömeg 0.8 kg 1.45 kg - jelölés szabványoknak megfelelõen EMC elõírás 89/336/EEC, 92/31/EEC, 93/68/EEC, EN és EN HUSC VD.AB.U3.47 Danfoss 07/05 1

2 A rugó mûködése Ha a feszültség megszûnik, a szelep teljesen zárt vagy nyitott állásba kerül (választott rugó típustól függõen). A szelep típus megválasztása határozza meg a rugó funkcióját (nyit/zár). A rugó-visszatérítõ egység a motor hátsó részében van, gyárilag beépítve. Szelep típus VRBZ VZ VS Ha a biztonsági funkció mûködik, az A-AB ág állása ZÁRT ZÁRT NYITOTT VM NYITOTT VB NYITOTT Megsemmisítés Ha a szelepmeghajtót meg akarjuk semmisíteni, szét kell szerelni és az alkatrészek csoportosítása után lehet azokat a szabályoknak megfelelõen hulladékba tenni! Szerelés Szerelés A motort vízszintes szelepszárral, vagy függõleges szárral, felsõ motorral felfelé lehet szerelni. A motor hollandival rögzíthetõ a szelepre, egy 32mm-es csavarkulccsal. A hollandi max. 25 Nm forgató nyomatékkal húzható meg. Elektromos szerelés Az elektromos bekötéshez le kell szerelni a burkolatot. Két Pg 11 kábelbemenettel rendelkezik. A megadott IP védettséghez megfelelõ, szabványos kábeltömítést kell alkalmazni. 2 VD.AB.U3.47 Danfoss 07/05 HUSC

3 DIP kapcsolók beállítása A szelepmozgató levehetõ fedele alatt találhatók a funkcióválasztó DIP kapcsolók. Ha a 6-os kapcsoló ON állásban van, a meghajtó 3-pont szabályozó motorként fog üzemelni. A kapcsolók segítségével a következõ funkciók választhatók: 1-es kapcsoló: U/I -Vezérlõjel kiválasztás: Ha OFF állásban van feszültségjel, ha ON állásban van áramjel a vezérlõjel típusa. 2-es kapcsoló: 0/2 -Vezérlõjel tartománya: Ha OFF állásban van, a vezérlõjel 2-10 V (feszültségjel esetén) tartományban, vagy 4-20 ma (áramjel esetén) tartományban mozog. Ha ON állásban van, a vezérlõjel 0-10 V, vagy 0-20 ma tartományban mozog. 3-as kapcsoló: D/I - Direkt, vagy fordított mûködés: Ha OFF állásban van, a meghajtó növekvõ feszültség/ áramjel hatására zár. Ha ON állásban van, növekvõ feszültség/áramjel hatására nyit. 4-es kapcsoló: 0..5V/5...10V - Vezérlõ jel elõválasztás Ha OFF állásban van, a meghajtó 0(2)..10V, vagy 0(4)..20mA tartományban mûködik. Ha ON állásban van, a meghajtó 0(2)..5 (6)V, vagy 0(4)..10 (12)mA, vagy 5(6)..10V or 10(12)..20m) tartományban üzemel. 5-ös kapcsoló: Vezérlõjel tartomány választás ha a 4-es kapcsoló ON állásban van: Ha OFF állásban van, a meghajtó 0(2)..5 (6)V, vagy 0(4)..10 (12)mA tartományban üzemel. Ha ON állásban van, a meghajtó is 5(6)..10V, vagy 10(12)..20mA vezérlõjellel mûködik. 6-os kapcsoló: Arányos vagy 3-pont szabályozási mód kiválasztás: Ha OFF állásban van, a meghajtó az aktuális vezérlõjel szerint fog üzemelni. Ha ON állásban van, a meghajtó 3-pont szabályozóként mûködik. 7-es kapcsoló: LOG/LIN -szelep karakterisztika választás Ennél a meghajtónál nem használják. 8-as kapcsoló: 100% K VS /Csökkentett K VS : Ennél a meghajtónál nem használják. 9-es kapcsoló: Visszaállítás: A kapcsoló aktiválásával a motor oda-vissza végigfut a szelep teljes löketén. HUSC VD.AB.U3.47 Danfoss 07/05 3

4 Elektromos bekötés Kábel hossza 0-50 m 0.75 mm 2 > 50 m 1.5 mm 2 Ajánlott vezeték keresztmetszet Csak 24 V-os változatnál. SP SN Y X 24 V~...Mûködtetõ feszültség 0 V...Nullvezetõ 0 to 10 V...Bemeneti jel (2 to 10 V) 0 to 20 ma (4 to 20 ma) 0 to 10 V...Kimeneti jel (2 to 10 V) Automatikus szeleplöket beállítás: Mikor a meghajtót elõször áram alá helyezzük, a motor automatikusan alkalmazkodik a szelep löketéhez. A 9-es kapcsoló átkapcsolásával az eredeti alaphelyzet visszaállítható. Ellenõrzõ LED: A vörös ellenõrzõ LED a meghajtó borítása alatt található. A LED segítségével három különbözõ mûködési mód ellenõrizhetõ: Szabályos mûködés (folyamatosan világít), Önbeálló mûködés(1 villanás másodpercenként), Hibás mûködés (3 villanás másodpercenként). Üzembehelyezés A teljes mechanikai és elektromos szerelés Üzembehelyezés / Ellenõrzés: után végezzük el a szükséges ellnõrzéseket: A megfelelõ szigetelés hiánya (fõleg gõz közegû rendszerekben) balesetet okozhat. Helyezzük áram alá a meghajtót. Ekkor a motor önbeálló szelepemelkedés funkciója üzembe lép. Mozgassuk a meghajtót a megfelelõ szabályozó jel segítségével és ellenõrizzük, hogy a szelepszár mozgása a kívánt alkalmazásnak megfelel-e. Gyõzõdjünk meg, hogy a meghajtó végig fut-e a teljes szelepúthosszon a megfelelõ szabályozó jel hatására Ennek a mûveletnek a segítségével lehet meghatározni a szelep löketét. A fenti mûveletek elvégzése után a motor üzmekész állapotban van. Ha a nulla kimenetet (SN) direkt rákötjük az 1-es, vagy 3-as kimenetre, a szelep típusától függõen, a meghajtó teljesen nyitja/zárja a szelepet. 4 VD.AB.U3.47 Danfoss 07/05 HUSC

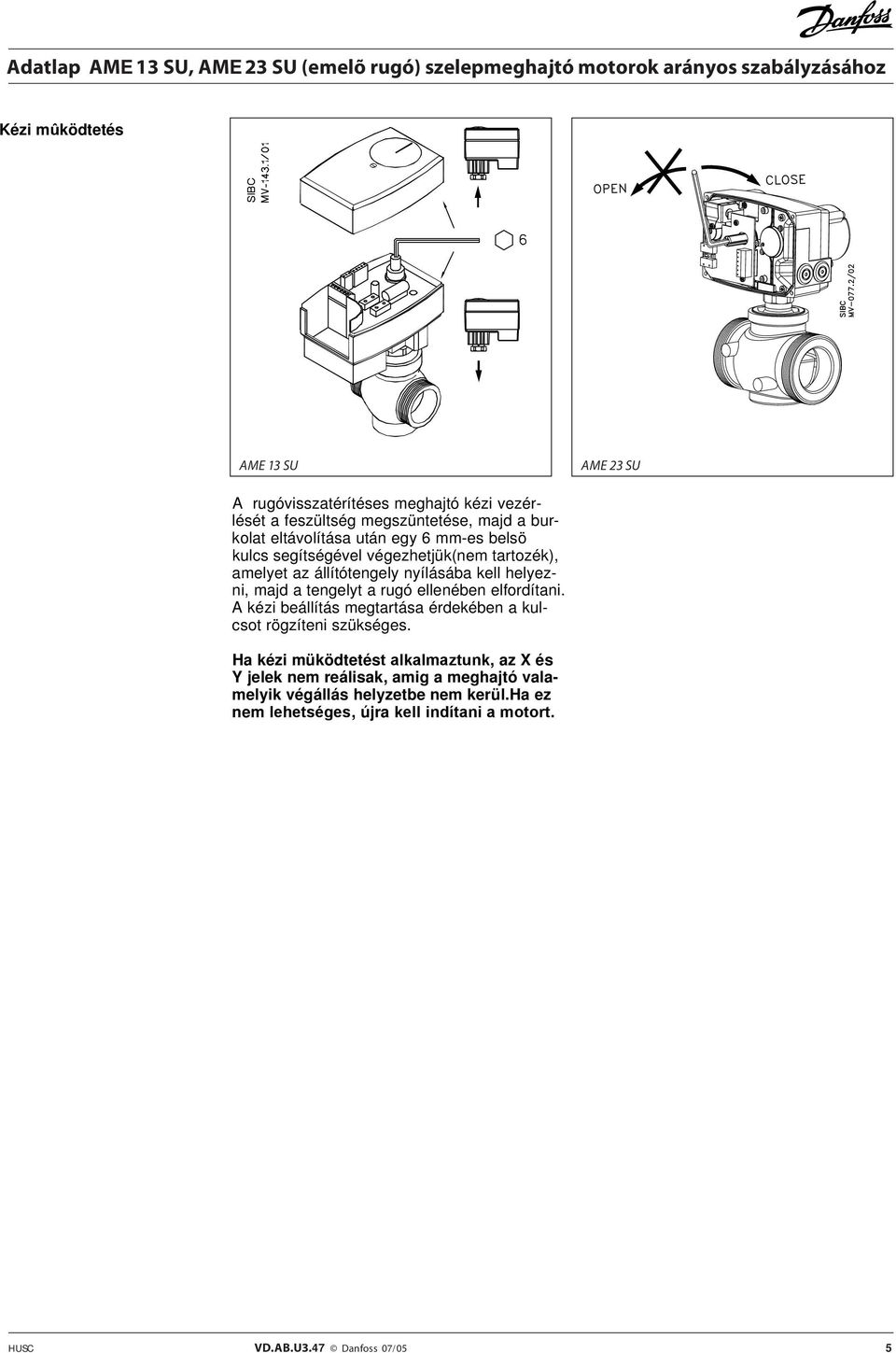

5 Kézi mûködtetés A rugóvisszatérítéses meghajtó kézi vezérlését a feszültség megszüntetése, majd a burkolat eltávolítása után egy 6 mm-es belsö kulcs segítségével végezhetjük(nem tartozék), amelyet az állítótengely nyílásába kell helyezni, majd a tengelyt a rugó ellenében elfordítani. A kézi beállítás megtartása érdekében a kulcsot rögzíteni szükséges. Ha kézi müködtetést alkalmaztunk, az X és Y jelek nem reálisak, amig a meghajtó valamelyik végállás helyzetbe nem kerül.ha ez nem lehetséges, újra kell indítani a motort. HUSC VD.AB.U3.47 Danfoss 07/05 5

6 Méretek 6 VD.AB.U3.47 Danfoss 07/05 HUSC

7 Motor-szelep kombinációk (melyek az A - AB csatlakozót zárják ha a bizt.vált. mûködik) (melyek az A - AB csatlakozót nyitják ha a bizt. vált mûködik) + + VRBZ (DN 20-40) VZ (DN ) + + VM2 (DN 15-25) VB2 (DN 15-20) VS2 (DN 15-25) + + VM2 (DN 15-25) VB2 (DN 15-20) VS2 (DN 15-25) HUSC VD.AB.U3.47 Danfoss 07/05 7

8 A katalógusokban, brosúrákban és más nyomtatott anyagban található lehetséges hibákért Danfoss nem vállal felelosséget. Danfoss fenntartja azt a jogát, hogy termékeit elozetes értesítés nélkül módosítsa. Ez a megrendelt termékekre is vonatkozik, amennyiben ezek a módosítások elvégezhetok az elfogadott specifikációban történo szükséges változtatások nélkül. Ebben az anyagban található összes védjegy a hivatkozott vállalat tulajdonát képezi. Danfoss és a Danfoss embléma Danfoss A/S védjegyeit képezik. Minden jog fenntartva. Danfoss Kft Budapest Váci út 91. Tel: Fax: danfoss.hu@danfoss.com Website: 8 VD.AB.U3.47 Danfoss 07/05 HUSC
