1 4 863 Elektromotoros Szelepállítók SFA21/18 SFA71/18 VVI46, VXI46, VVS46 és VXS46 zónaszelepekhez SFA21/18 AC 230 V működtető feszültség, 2-pont vezérlőjel SFA71/18 AC 24 V működtető feszültség, 2- pont vezérlőjel Állítóerő 135 Rugós visszatérítés Kézi állítási lehetőség Könnyű, kézi szerelés a hollandis csatlakozónak köszönhetően Beépített 18 m csatlakozó kábel Külső poziciókapcsoló, típus ASC21/18 (opcionális) Használat Az SFA21/18 és SFA71/18 szelepállítók V I46 és V S46, zónaszelepek működtetésére vannak kifejlesztve, elsősorban fűtési, szellőző, légkondiciónáló, valamint hűtési rendszerek számára, alacsony hőmérsékletű forróvíz és hűtővíz vízoldali szabályozására CA14863hu Building Technologies HVAC Products

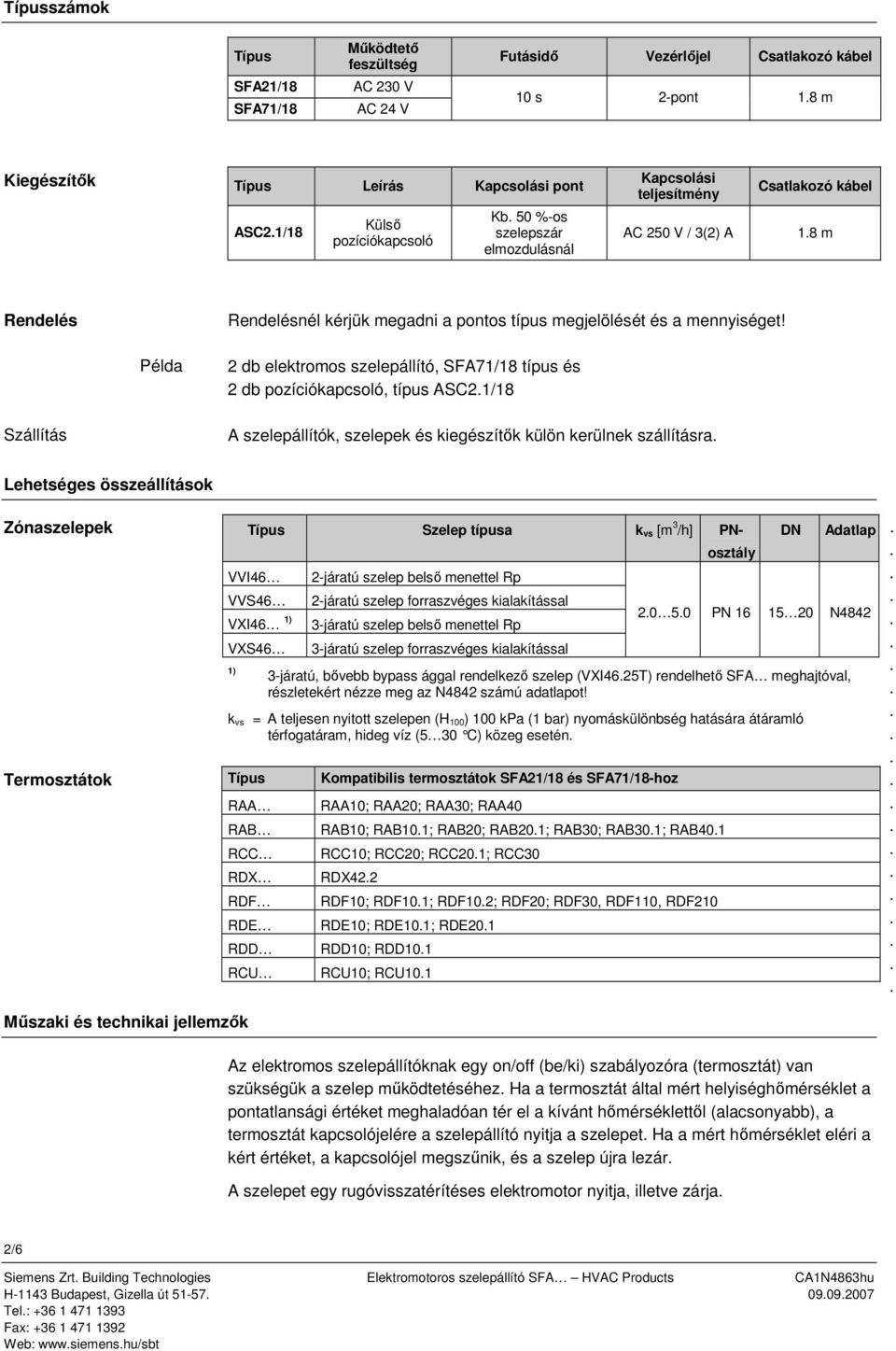

2 Típusszámok Típus SFA21/18 SFA71/18 Működtető feszültség AC 230 V AC 24 V Futásidő Vezérlőjel Csatlakozó kábel 10 s 2-pont 18 m Kiegészítők Típus eírás Kapcsolási pont ASC21/18 Külső pozíciókapcsoló Kb 50 %-os szelepszár elmozdulásnál Kapcsolási teljesítmény AC 250 V / 3(2) A Csatlakozó kábel 18 m Rendelés Rendelésnél kérjük megadni a pontos típus megjelölését és a mennyiséget! Példa 2 db elektromos szelepállító, SFA71/18 típus és 2 db pozíciókapcsoló, típus ASC21/18 Szállítás A szelepállítók, szelepek és kiegészítők külön kerülnek szállításra ehetséges összeállítások Zónaszelepek Termosztátok VVI46 VVS46 VXI46 1) VXS46 1) 2-járatú szelep belső menettel Rp 2-járatú szelep forraszvéges kialakítással 3-járatú szelep belső menettel Rp 3-járatú szelep forraszvéges kialakítással Típus Szelep típusa k vs [m 3 /h] Posztály D Adatlap P járatú, bővebb bypass ággal rendelkező szelep (VXI4625T) rendelhető SFA meghajtóval, részletekért nézze meg az 4842 számú adatlapot! k vs = A teljesen nyitott szelepen (H 100) 100 kpa (1 bar) nyomáskülönbség hatására átáramló térfogatáram, hideg víz (5 30 C) közeg esetén Típus RAA RAB RCC RDX RDF RDE RDD RCU Kompatibilis termosztátok SFA21/18 és SFA71/18-hoz RAA10; RAA20; RAA30; RAA40 RAB10; RAB101; RAB20; RAB201; RAB30; RAB301; RAB401 RCC10; RCC20; RCC201; RCC30 RDX422 RDF10; RDF101; RDF102; RDF20; RDF30, RDF110, RDF210 RDE10; RDE101; RDE201 RDD10; RDD101 RCU10; RCU101 Műszaki és technikai jellemzők Az elektromos szelepállítóknak egy on/off (be/ki) szabályozóra (termosztát) van szükségük a szelep működtetéséhez Ha a termosztát által mért helyiséghőmérséklet a pontatlansági értéket meghaladóan tér el a kívánt hőmérséklettől (alacsonyabb), a termosztát kapcsolójelére a szelepállító nyitja a szelepet Ha a mért hőmérséklet eléri a kért értéket, a kapcsolójel megszűnik, és a szelep újra lezár A szelepet egy rugóvisszatérítéses elektromotor nyitja, illetve zárja 2/6 Siemens Zrt Building Technologies Elektromotoros szelepállító SFA HVAC Products CA14863hu H-1143 Budapest, izella út Tel: Web: wwwsiemenshu/sbt

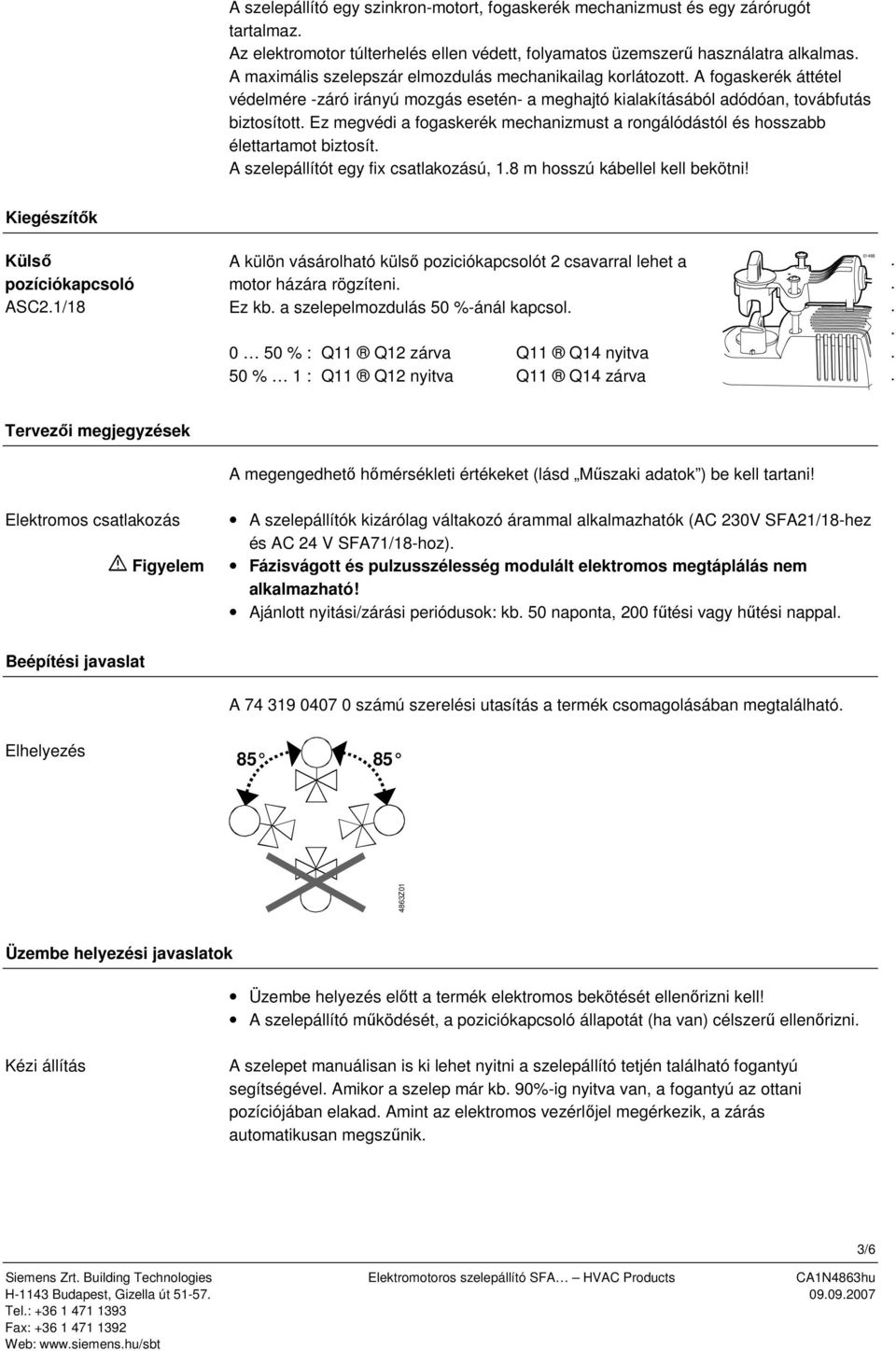

3 A szelepállító egy szinkron-motort, fogaskerék mechanizmust és egy zárórugót tartalmaz Az elektromotor túlterhelés ellen védett, folyamatos üzemszerű használatra alkalmas A maximális szelepszár elmozdulás mechanikailag korlátozott A fogaskerék áttétel védelmére -záró irányú mozgás esetén- a meghajtó kialakításából adódóan, továbfutás biztosított Ez megvédi a fogaskerék mechanizmust a rongálódástól és hosszabb élettartamot biztosít A szelepállítót egy fix csatlakozású, 18 m hosszú kábellel kell bekötni! Kiegészítők Külső pozíciókapcsoló ASC21/18 A külön vásárolható külső poziciókapcsolót 2 csavarral lehet a motor házára rögzíteni Ez kb a szelepelmozdulás 50 %-ánál kapcsol 0 50 % : 1 2 zárva 1 4 nyitva 50 % 1 : 1 2 nyitva 1 4 zárva Tervezői megjegyzések A megengedhető hőmérsékleti értékeket (lásd Műszaki adatok ) be kell tartani! Elektromos csatlakozás Figyelem A szelepállítók kizárólag váltakozó árammal alkalmazhatók (AC 230V SFA21/18-hez és AC 24 V SFA71/18-hoz) Fázisvágott és pulzusszélesség modulált elektromos megtáplálás nem alkalmazható! Ajánlott nyitási/zárási periódusok: kb 50 naponta, 200 fűtési vagy hűtési nappal Beépítési javaslat A számú szerelési utasítás a termék csomagolásában megtalálható Elhelyezés Z01 Üzembe helyezési javaslatok Üzembe helyezés előtt a termék elektromos bekötését ellenőrizni kell! A szelepállító működését, a poziciókapcsoló állapotát (ha van) célszerű ellenőrizni Kézi állítás A szelepet manuálisan is ki lehet nyitni a szelepállító tetjén található fogantyú segítségével Amikor a szelep már kb 90%-ig nyitva van, a fogantyú az ottani pozíciójában elakad Amint az elektromos vezérlőjel megérkezik, a zárás automatikusan megszűnik Siemens Zrt Building Technologies Elektromotoros szelepállító SFA HVAC Products CA14863hu H-1143 Budapest, izella út Tel: Web: wwwsiemenshu/sbt 3/6

4 A szelep manuális nyitása A beakadás manuális megszűntetése 4867Z08 a 4867Z Z10 b Forgassuk el a fogantyút Kb 90%-os nyitási állapotban a fogantyú beakad Forgassuk tovább a fogantyút míg lehetséges, majd engedjük el a kézi állító gombot Karbantartás A szelepállítók karbantartást nem igényelnek Figyelem Megsemmisítés A szelepállító nem javítható Hiba esetén, a szelepállítót kompletten lehet cserélni, a szelep kiszerelése nélkül Az elektromos tápellátást a szerelés megkezdése előtt meg kell szűntetni! A szelepállító a benne lévő elektronikus alkatrészek miatt, nem kezelhető közösen a többi háztartási hulladékkal A helyi törvények, illetve környezetvédelmi szempontok megkövetelhetik a szelepmozgató-komponensek speciális kezelését A helyi előírásokat mindig be kell tartani! Jótállás A termékkel kapcsolatban közölt műszaki jellemzők kizárólag abban az esetben garantálhatók, ha a szelepállítót a ehetséges összeállítások című táblázatban szereplő Siemens szelepekkel alkalmazzák Az SFA szelepállítók más gyártók szelepeivel történő alkalmazására a Siemens Building Technologies / HVAC semmiféle garanciát nem vállal 4/6 Siemens Zrt Building Technologies Elektromotoros szelepállító SFA HVAC Products CA14863hu H-1143 Budapest, izella út Tel: Web: wwwsiemenshu/sbt

5 Műszaki adatok Tápellátás Működtető feszültség Feszültség ingadozás Frekvencia Áramerősség SFA21/18 AC 230 V ± 15 % 50 Hz 12 VA Főbiztosíték külső Szabályozás Vezérlő jel 2-pont 1) Működési adatok Több meghajtó párhuzamos működése Engedélyezett 2) yitási / Zárási működés Helyzet feszültségmentes állapotban 2-járatú szelep (VVI46, VVS46 ) 3-járatú szelep Futásidő (nyit/zár) Állítóerő Szelepszár elmozdulás (VXI46, VXS46 ) SFA71/18 AC 24 V ± 20 % Ajánlott érték kb 10'000 / év ( azaz kb 50 / nap) A AB zárva AB A zárva 10 s mm Kézi állítási lehetőség 0 90 % Engedélyezett közeghőmérséklet a csatlakoztatott szelepben C Elektromos csatlakozás Csatlakozó kábel (beépítve) 2-eres, 18 mm / 18 AW (096 mm 2 ) Előírások A CE előírás elvárásainak megfelelően: EMC irányelv Kis feszültségű irányelv 89/336/EEC 73/23/EEC Burkolat védettsége IP30 DI 40050, E szerint Védettségi osztály II E szerint III E szerint Szerelés Rögzítés a szelepre Csatlakozó hollandi M30 x 15 Elhelyezés Felülre, legfeljebb 85 -kal vísszintes felé, fejjel lefelé történő beépítés tilos Méretek / Tömeg Méretek ásd Méretek Anyagok Tömeg: Poziciókapcsoló nélkül Poziciókapcsolóval Alaplap Burkolat Csatlakozó hollandi 0585 kg 0692 kg alumínium PBT ikkelezett sárgaréz Burkolat színe Alsó és felső burkolat Világos szürke RA7035 Fogantyú galamb-kék RA5014 Pozíciókapcsoló (opció) Kapcsolás típusa Váltókapcsoló 1) Kapcsolási pont Kapcsolási teljesítmény A szelepszár elmozdulás kb 50%-ánál AC 250 V, 3 A (ohmikus), 2 A (induktív) Csatlakozó kábel 3-eres, 18 mm / 18 AW (096 mm 2 ) Fázisvágott és pulzusszélesség modulált elektromos megtáplálás nem alkalmazható! 2) A szabályozó kimeneti jelének figyelembe vételével Külső feltételek Működés E Szállítás E Tárolás E Környezeti feltételek 3K3 osztály 2K3 osztály 2K3 osztály Hőmérséklet C C C Páratartalom 5 85 % r p < 95 % r p < 95 % r p Siemens Zrt Building Technologies Elektromotoros szelepállító SFA HVAC Products CA14863hu H-1143 Budapest, izella út Tel: Web: wwwsiemenshu/sbt 5/6

6 Csatlakozó kábel Bekötési ábra Méretek SFA21/18 szelepállító 4863Z07 blue brown (kék) ulla (barna) Fázis AC230 V ASC21/18 pozíciókapcsoló 4863Z12 (AC 230 V) 4 black / pink 2 black / blue 1 black / red 1 external 1 / 11 Fekete/rózsaszín Fekete/kék Fekete/piros 4863A01 Szabályozó (termosztát) szelepállító zónaszeleppel tápfeszültség fázis AC 230 V nulla vezérlőjel IT Szabályozó kontaktus SFA71/18 szelepállító 4863Z08 SP (AC 24 V) S black 0 red O (fekete) ulla 0 50 % : % 1 : / 11 0 external (piros) Fázis AC 24 V Szabályozó (termosztát) szelepállító zónaszeleppel tápfeszültség fázis AC 24 V (SP) nulla (S) vezérlőjel IT Szabályozó kontaktus 4863A02 Szelepállító pozíciókapcsoló nélkül SFA21/18, SFA71/18 Méretek mm-ben M01 Szelepállító pozíciókapcsolóval SFA21/18, SFA71/18 ASC21/18-al M02 6/6 Siemens Zrt Building Technologies Elektromotoros szelepállító SFA HVAC Products CA14863hu H-1143 Budapest, izella út Tel: Web: wwwsiemenshu/sbt Siemens Switzerland td
