Elektromos szelepállító

Átírás

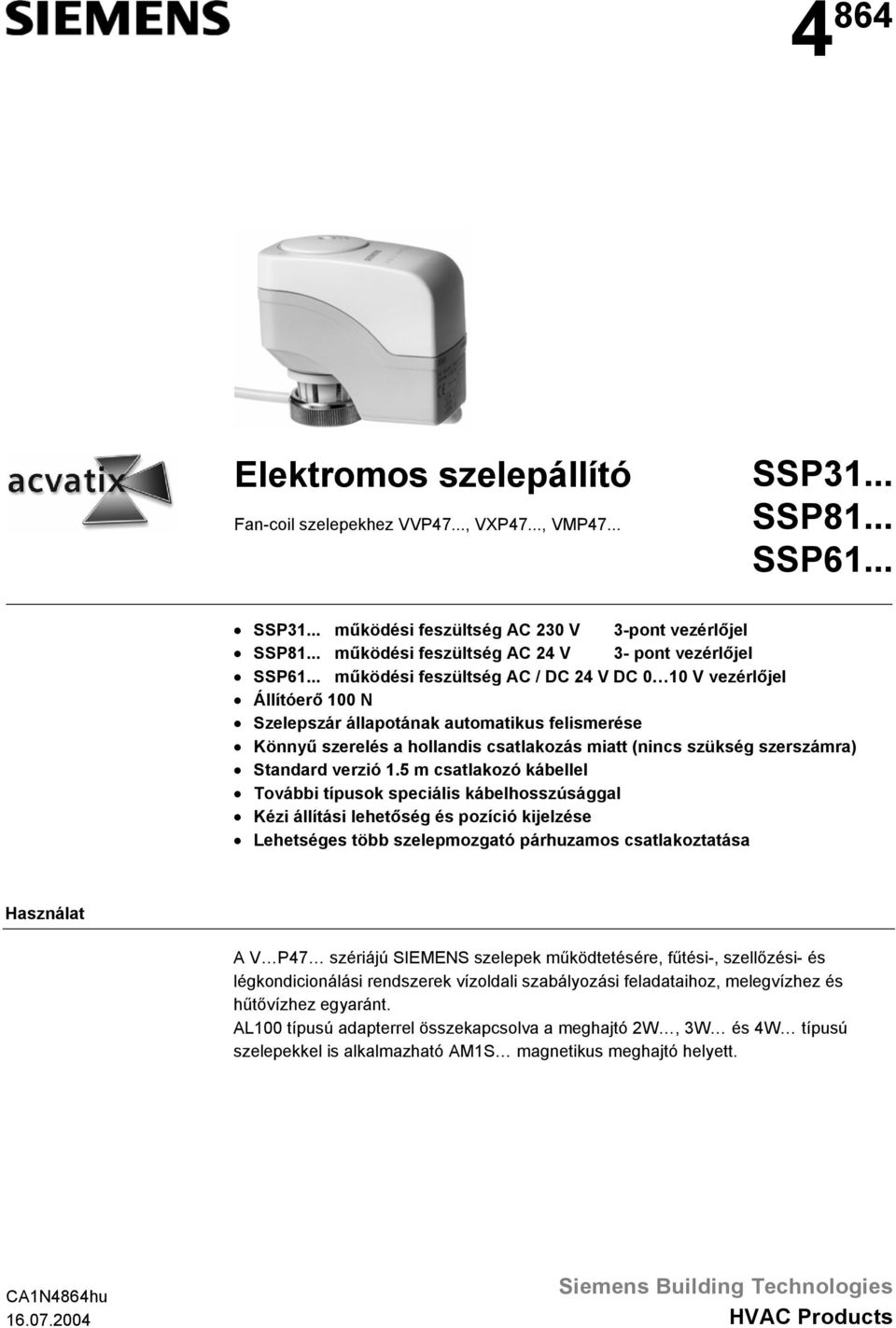

1 4 864 Elektromos szelepállító Fan-coil szelepekhez VVP47..., VXP47..., VMP47... SSP31... SSP81... SSP61... SSP31... működési feszültség AC 230 V 3-pont vezérlőjel SSP81... működési feszültség AC 24 V 3- pont vezérlőjel SSP61... működési feszültség AC / DC 24 V DC 0 10 V vezérlőjel Állítóerő 100 Szelepszár állapotának automatikus felismerése Könnyű szerelés a hollandis csatlakozás miatt (nincs szükség szerszámra) Standard verzió 1.5 m csatlakozó kábellel További típusok speciális kábelhosszúsággal Kézi állítási lehetőség és pozíció kijelzése Lehetséges több szelepmozgató párhuzamos csatlakoztatása Használat A V P47 szériájú SIEMES szelepek működtetésére, fűtési-, szellőzési- és légkondicionálási rendszerek vízoldali szabályozási feladataihoz, melegvízhez és hűtővízhez egyaránt. AL100 típusú adapterrel összekapcsolva a meghajtó 2W, 3W és 4W típusú szelepekkel is alkalmazható AM1S magnetikus meghajtó helyett. CA14864hu Siemens Building Technologies HVAC Products

2 Típustáblázat Típusszám Működtető feszültség Futásidő 50 Hz-nél Vezérlőjel Csatlakozókábel SSP31 1) AC 230 V 150 s 3-pont 1.5 m SSP31/00 2) incs kábel SSP81 1) AC 24 V 1.5 m SSP81/00 3) incs kábel SSP ) 43 s 1.5 m SSP81.04/00 3) incs kábel SSP61 1) AC/DC 24 V 34 s DC V 1.5 m SSP61/00 3) incs kábel 1) 2) 3) 4) SSP61P 1) DC V 4) 1.5 m Alapkivitelek mindig kábellel. Alternatívaként a szelepállítókat lehet kábel nélkül is rendelni (például SSP.../00), lásd 2), 3) és «Kiegészítők». Extra típusok más kábelhosszhoz (lásd «Kiegészítők») Extra típusok más kábelhosszhoz vagy terminál blokk csatlakozással (lásd «Kiegészítők») Aktív szelepszár elmozdulás ( % löket) DC V vezérlőjel hatására Kiegészítők Rendelés Szállítás Példa Típusszám Leírás Működtető feszültség Vezérlőjel AS3L15 Csatlakozó kábel 1.5 m AC 230 V 3-pont AS3L25 AS3L45 Csatlakozó kábel 2.5 m Csatlakozó kábel 4.5 m AS8L15 Csatlakozó kábel 1.5 m AC 24 V AS8L25 AS8L45 Csatlakozó kábel 2.5 m Csatlakozó kábel 4.5 m AS6L15 Csatlakozó kábel 1.5 m AC/DC 24 V DC V AS6L25 AS6L45 AS98 AS99 AS100 AL100 Csatlakozó kábel 2.5 m Csatlakozó kábel 4.5 m Biztosító csavar a terminál blokk csatlakozóhoz Terminál blokk csatlakozó 3-pontos szelepállítóhoz SSP81... Terminál blokk csatlakozó DC 0 10 V modulációs szelepállítóhoz SSP61/00 Adapter a szelepállító átalakításához 2W..., 3W... és 4W... szelepekhez Rendelésnél kérjük megadni a pontos típusszámot és a mennyiséget. 2 db szelepállító SSP81/00 kábel nélkül és 2 db AS8L45 típusú csatlakozó kábel A szelepek, szelepállítók és kiegészítők külön kerülnek csomagolásra. Lehetséges összeállítások Közvetlen szerelés AL100 adapterrel szerelhető Típusszámok Szelep típusa k vs P osztály Adatlap VVP járatú szelep P VXP járatú szelep VMP járatú szelep T-bypass ággal W...K járatú szelep P W járatú szelep W járatú szelep T-bypass ággal k vs = névleges térfogatáram hideg víznél ( C) a teljesen nyitott szelepen át (H 100 ) 100 kpa (1 bar) nyomáskülönbség mellett. 2/10

3 Szelepek más gyártóktól Annak érdekében, hogy az SSP szelepállító más gyártók szelepeivel zavarmentesen tudjon működni, a szelepeknek az alábbi műszaki paramétereknek kell megfelelniük: F x y M30 x1,5 M30 x 1.5 menetes hollandis csatlakozás a szelepállítóhoz Állítóerő 100 x méret (teljesen nyitott szelepnél) x > 9.0 mm y méret (teljesen zárt szelepnél) y 14.5 mm A AB 4864Z01 Funkció / műszaki jellemzők Amikor a szelepállító DC 0 10 V vezérlőjellel vagy 3-pont jellel van vezérelve, a motor működésének hatására a szelep tengelye és ezáltal a szeleptányér is elmozdul. A működési jellemzők leírása ebben a dokumentumban olyan szelepekre vonatkozik, melyek nyugalmi állapotban teljesen zárva vannak (ormal Closed típusú). 3-pont vezérlőjel SSP31 / SSP81... DC V vezérlőjel SSP61 Előnyök és jellemzők Feszültség 1-re: Állítótengely kifelé mozdul Szelep nyit Feszültség 2-re: Állítótengely befelé mozdul Szelep zár incs feszültség 1 és 2-n: A szelepállító az aktuális pozícióban marad. A szelep nyit/zár az -ra küldött feszültség nagyságától függően. DC 0 V-nál, a szelep teljesen zárva van (A AB). Adott tápfeszültség megjelenésekor a szelep felveszi az adott értékhez tartozó pozíciót. Műanyag burkolat Leragadás- és karbantartás mentes meghajtás Kézi állítási lehetőség 3 mm-es imbusz kulccsal Adott pozíció fenntartásánál alacsony áramfelvétel Túlterhelés elleni védelem és szelepszár elmozdulás korlátozó Párhuzamos működésre 6db SSP31..., 24db SSP81... és 10db SSP61... összekötése lehetséges, a szabályozó vezérlőjelétől függően Terminál blokk csatlakozó speciális hosszúságú kábelekhez (csak AC 24 V és AC / DC 24 V szelepállítóknál) A AC 24 V és AC 230 V csatlakozásokat nem lehet felcserélni. 4893Z16 Kiegészítők Biztosító csavar AS Z02 Az AS98 típusú csavarral lehetőség van a csatlakozó fej kicsúszás elleni biztosítására. 3/10

4 b c d A csatlakozó fej bepattan a helyére, a csavarral történő biztosítása opcionális lehetőség. 4864Z03 Terminál blokk csatlakozók AS99 AS Z04 Az AC / DC 24 V szelepállítók speciális hosszúságú kábelekkel történő bekötéséhez alkalmazhatók: AS99 3-pontos szelepállítókhoz SSP81/00 és SSP81.04/00 AS100 DC 0 10 V vezérlésű szelepállítókhoz SSP61/00 A csatlakozók szerelési leírással együtt kerülnek szállításra ( ). Adapter AL Z05 AL100 adapter SSP61... meghajtó csatlakoztatásához 2W..., 3W... és 4W... szelepekhez, AM1S... magnetikus meghajtók helyett. Az adapter szerelési leírással együtt kerül szállításra ( ). Tudnivalók Bekötés Figyelem A szelepállítót a helyi előírásoknak megfelelően kell elektromosan bekötni (lásd «Bekötési ábrák»). A személy és vagyonvédelmi előírásokat és szabályokat minden esetben be kell tartani! Az engedélyezett hőmérsékleti értékeket (lásd Műszaki adatok ) mindig be kell tartani. A csatlakozó kábel hozzáérhet a szeleptesthez, ezért a szeleptest hőmérséklete nem haladhatja meg a 80 C-t. Szerelés V..P47... szelepek 2W... / 3W... / 4W szelepek A számú szerelési leírás a termékhez van csomagolva. Az összeszerelést a csatlakozó hollandival lehet elvégezni, nincs szükség szerszámra. A szelepmozgatót a 0-ás pozícióban kell felszerelni (lásd: Lent) Felszerelni a szelepállítót és megszorítani a kézi hollandival. em szabad szerszámot használni, mint pl. csőfogó. A szelepállító rögzítésénél figyelni kell, hogy semmilyen igénybevétel ne terhelje a csatlakoztatást! Azoknál a szelepállítóknál, amelyek csatlakozó kábel nélküliek (SSP.../00), a külön megrendelendő terminál blokk csatlakozót és kábelt kell csatlakoztatni. SSP61P szelepmozgató szerelésénél AL100 adaptert kell használni, az AM1S/E magnetikus meghajtó helyett. SSP61P szelepmozgató esetén AL100 adaptert és egy plusz elektromos vezetéket kell használni a szabályozóba történő bekötéskor az AM1S/E magnetikus meghajtó helyett. Meglévő PRU/A szabályozót PKOAE kártyával kell ellátni... 4/10

5 Elhelyezés Z01 Üzembe helyezés Üzembe helyezésnél a vezetékezést, a szelepállító működését és a pozíciókapcsoló funkcióit ellenőrizni kell. Szelepállító tengelye kifelé mozdul (0-tól 1-felé): Szelep nyit Szelepállító tengelye behúzódik (1-től 0-felé): Szelep zár Ön-kalibrálás Figyelem Az üzembe helyezés alatt, valamint minden újbóli feszültség alá helyezéskor az SSP61..., a szelepállító ön-kalibrálást végez (szelepszár 0 max. pillanatnyi érték). A kalibrálás alatt tilos a kézi beavatkozás. A megfelelő ön-kalibrálás nem garantált, ha az SSP... nincs szelepre szerelve. A második kalibrálási kísérlet automatikusan elkezdődik egy 8 perces várakozás után. A harmadik kalibrálási kísérlet után a szelepszár teljesen kitolódik. Mielőtt a szelepállítót a szelepre szereljük, a tápfeszültséget le kell kapcsolni és a szelepmozgatót kézi állítással a 0 pozícióba kell fordítani. A felszerelést és a tápfeszültség rákapcsolását követően az ön-kalibrálás automatikusan megismétlődik. Annak biztosítására, hogy az ön-kalibrálás megfelelően megtörténjék, a szelepszár elmozdulásnak min. 1.5 mm-nek kell lennie. Ha a szelepszár elmozdulása < 1,5 mm, a szelep/szelepállító blokkolt állapotban marad a harmadik kalibrálási próbálkozás után (a tengely kitolódik). Működés Tudnivaló Egy 3 mm-es imbusz kulccsal lehet a szelepállítót manuálisan állítani a 0 és 1 pozíció között. Ha azonban vezérlőjel érkezik a szabályozóról a szelepállítóra, az lép életbe. A manuális beállítási érték megtartásához, ki kell húzni a csatlakozó kábelt vagy megszűntetni a tápfeszültséget és a vezérlőjelet. Kézi beállítás 3 mm A B 3 mm mm 4864Z Z09 (, 1) A B (, 2) 4864Z07 Pozíciókijelző a 0 állásban: Szelep zárva Pozíciókijelző az 1-es állásban Szelep nyitva Karbantartás! A szelepállítók karbantartást nem igényelnek. Ha szervizelési tevékenységet végzünk a rendszeren, a következőket kell tenni Tápellátást megszűntetni (pl. csatlakozót kihúzni) Amennyiben szükséges az elektromos kábeleket kikötni A szelepállítót csak megfelelően rögzített szelepre szabad felszerelni és üzembe helyezni. 5/10

6 Javítás Kezelés Az SSP... szelepállítókat nem lehet szerelni, a komplett terméket kell kicserélni. A szelepállítót nem szabad együtt kezelni a háztartási hulladékkal. A szelepállító speciális alkatrészei miatt a terméket környezetvédelmi okokból speciális hulladékként kell kezelni. A helyi előírásokat be kell tartani. Jótállás A megadott műszaki jellemzők kizárólag abban az esetben érvényesek, ha a szelepállítót a Lehetséges kombinációk című mellékletben szereplő SIEMES szelepekkel, szakszerűen alkalmazzák. Ha az SSP szelepállítót más szeleppel alkalmazzák, a felhasználó felelős minden adódó problémáért és a továbbiakban a Siemens Switzerland Ltd / HVAC Products semmiféle jótállást nem vállal a termékkel kapcsolatban. Műszaki adatok Tápellátás Működtető feszültség Feszültség ingadozás Frekvencia SSP31... SSP81... SSP61... AC 230 V ± 15 % AC 24 V ± 20 % 50 / 60 Hz AC 24 V vagy DC 24 V ± 20 % ± 25 % Max. teljesítmény felvétel 6 VA 0.8 VA 2 VA Biztosíték a bejövő kábelen (gyors) 2 A Szabályozás Vezérlőjel 3-pont DC V 1) Aktív szelepszár elmozdulás DC V vezérlőjel hatására SSP61: DC V 2) SSP61P: DC V 3) Bemeneti ellenállás DC V > 100 kohm Beállási pontosság DC V < 2 % szelepszár elmozd. Párhuzamos működés max. 6 max. 24 max. 10 (szelepállítók száma) 4) SSP31... SSP81... SSP61... Működési adatok Futásidő 2.5 mm elmozd. 50 Hz-nél 150 s SSP81.04: 43 s évleges elmozdulás Állítóerő 2.5 mm (max. 5.5 mm) 100 Engedélyezett közeghőmérséklet a csatlakoztatott szelepen C Elektromos bekötés Csatlakozó kábel az alap típusoknál 1.5 m 3-eres E / IEC szerint yári standardok CE jelzésnek megfelelően: EMC előírás Kis feszültségű előírás Védettségi osztály E szerint II III Burkolat védettsége 34 s 89/336/EEC Emisszió E Védettség E /23/EEC E IP40 E szerint Méretek / Tömeg Méretek Lásd Méretek Burkolat szine Csatlakozó mérte a szelephez Csatlakozó hollandi M30 x 1.5 Tömeg Alsórész Felsőrész 0.3 kg RAL 7035 világos szürke RAL 9003 fehér 1) Vezérlőjel bemeneti védelem AC/DC 24 V rossz bekötés ellen 6/10

7 2) 100 Stroke [%] 4864Z10en 3) 100 Stroke [%] 4864Z11en 4) 0 [V] 0 0,3 9,7 Amennyiben a szabályozó kimenete adott mértékben terhelhető 5 7,5 [V] Általános külső feltételek Működés IEC Szállítás IEC Tárolás IEC Környezeti feltételek 3K3 osztály 2K3 osztály 1K3 osztály Hőmérséklet C C C Páratartalom % r.p. < 95 % r.p % r.p. Csatlakozó kábel SSP Z12en white black blue 2 1 Fehér- Vezérlőjel ZÁR (AC 230 V) Fekete- Vezérlőjel IT (AC 230 V) Kék- ulla SSP Z13en orange violet red 2 1 arancs- Vezérlőjel ZÁR (AC 24 V) Ibolya- Vezérlőjel IT (AC 24 V) Vörös- Tápfeszültség (AC 24 V) SSP Z14en grey black red 0 Szürke- Vezérlőjel DC V (AC 24 V) Fekete- ulla Vörös- Tápfeszültség (AC/DC 24 V) Csatlakozó terminálok AS99 SSP81 -hez AS100 SSP61-hez Z Z24 Vezérlőjel ZÁR Vezérlőjel IT Tápfeszültség AC 24 V ulla Vezérlőjel DC V Tápfeszültség AC/DC 24 V Bekötési ábrák SSP31 L () Q1 (1) 2AF (L) Q2 (2) 4864A01 Szabályozó Szelepállító L Tápfeszültség AC 230 V ulla Q1, Q2 Szabályozó kontaktusok AC 230 V 1 2 7/10

8 SSP81... SP 2AF () Q1 (0) (1) Q2 (2) 4864A02 Szabályozó Szelepállító SP Tápfeszültség AC 24 V S ulla Q1, Q2 Szabályozó kontaktusok AC 24 V 1 2 S SSP61... SP (+) AC 24 V (DC 24 V) 2AF () () (0) 4864A03 SP S Szabályozó Szelepállító Tápfeszültség AC 24 V ulla 0 S (-) 8/10

9 Méretek Minden méret mm-ben AL M01 M30 x 1,5 83 9/10
