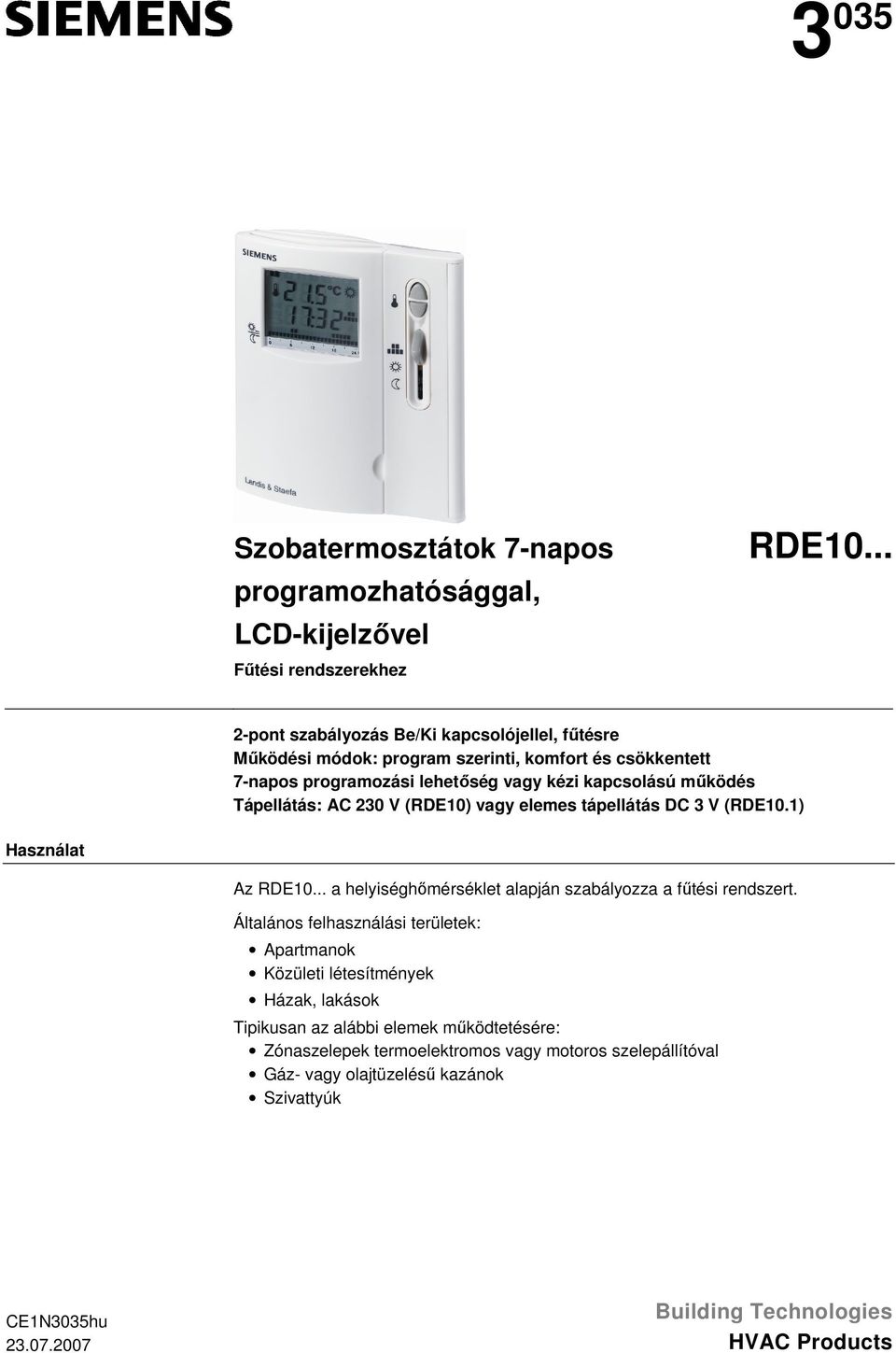

1 3 035 Szobatermosztátok 7-napos programozhatósággal, LCD-kijelzővel Fűtési rendszerekhez RDE10 2-pont szabályozás Be/Ki kapcsolójellel, fűtésre Működési módok: program szerinti, komfort és csökkentett 7-napos programozási lehetőség vagy kézi kapcsolású működés ápellátás: AC 230 V (RDE10) vagy elemes tápellátás DC 3 V (RDE101) Használat Az RDE10 a helyiséghőmérséklet alapján szabályozza a fűtési rendszert Általános felhasználási területek: Apartmanok Közületi létesítmények Házak, lakások ipikusan az alábbi elemek működtetésére: Zónaszelepek termoelektromos vagy motoros szelepállítóval Gáz- vagy olajtüzelésű kazánok Szivattyúk CE1N3035hu Building echnologies HVAC Products

2 Funkciók A szabályozó méri a helyiség hőmérsékletét a beépített érzékelő segítségével és a beállított hőmérsékletet tartja az által, hogy kapcsolójelet küld a kazánnak (szelepnek, szivattyúnak,stb) A kapcsolási különbség 1 K Működési diagram ON OFF Q14 W 3030D01 [ C] SD W Q14 Helyiséghőmérséklet Kapcsolási különbség Beállított helyiséghőmérséklet Kapcsolójel a kazánnak SD Működési módok Az RDE10 használható komfort üzemmódban, vagy energiatakarékos, illetve KI állapotban A két üzemmód közötti különbség kizárólag a kétféle beállított hőmérséklet érték (emelt vagy csökkentett hőmérséklet) Az átváltás a kétféle működési mód között megtörténhet manuálisan a kézi tolókapcsoló átváltásával (működési mód kiválasztó gomb), vagy automatikus működésnél az előre beállított 7napos időprogram alapján Komfort üzemmód Energiatakarékos üzemmód, vagy KI állapot 7-napos időprogram Komfort üzemmódban a jel látható a kijelzőn A beállított hőmérsékleten változtatni lehet a, + és - gombok segítségével Energiatakarékos üzemmódban a változtatni lehet a, + és - gombok segítségével jel látható a kijelzőn A beállított hőmérsékleten Energiatakarékos üzemmódban lehetőség van KI üzemmódba kapcsolni a termosztátot Ebben az állapotban a termosztát által figyelembe vett és tartott hőmérséklet 5 C, amit a - gomb 4 másodperces lenyomásával lehet aktiválni Ekkor a ' látszik a kijelzőn ' jel nem Az átváltás a kétféle működési mód között történhet automatikusan ( ), vagy manuálisan (, ), a működési mód kiválasztó gomb állásától függően A működési mód kiválasztó gomb állásánál, az üzemmód váltások automatikusan fognak bekövetkezni a beállított időprogramnak megfelelően A hét minden egyes napjára külön időprogramot lehet beállítani Gyári beállítás: Napok Komfort üzemmód Energiatakarékos mód Hétfő (1) Péntek (5) Szombat (6) Vasárnap (7) 6:00 8:00 h és 17:00 22:00 h 22:00 6:00 h és 08:00 17:00 h 7:00 22:00 h 22:00 7:00 h A beprogramozott hőmérsékleteket ideiglenesen el lehet állítani a + és - gombokkal A program szerinti következő váltáskor az ideiglenes beállítások törlődnek és a termosztát újra a programhoz rendelt hőmérsékleteket tartja A működési mód kiválasztó gomb vagy állásánál, az RDE10 folyamatosan komfort, vagy energiatakarékos üzemmódban működik (0-24 óráig egyféle hőmérsékletet tart) 2/8 Siemens Zrt Building echnologies Szobatermosztát RDE10 HVAC Products CE1N3035hu H-1143 Budapest, Gizella út el: Web: wwwsiemenshu/sbt

3 Kijelző A digitális kijelző mutatja az aktuális helyiséghőmérsékletet, a hét napját, a pontos időt, a beállított működési módot és hogy éppen melyik üzemmód aktív Komfort üzemmódban 2 sor négyzet látszik, energiatakarékosban 1 sor, az éppen aktuálisat villogó jel mutatja a grafikus alsó megjelenítő sávban Ha a szobatermosztát fűtési hőigényt jelez (zár), egy fekete háromszög látszik Automatikus működési mód, Komfort üzemmód Energiatakarékos mód melyben a komfort üzemmód aktív Memória Áramszünet esetén minden beállított információ megőrzésre kerül 3 percig Ez az időtartam elegendő az áramszünet megszűntetésére (RDE10-nél) vagy az elemek cseréjére (RDE101-nél) ípusválaszték ípusszám RDE10 RDE101 Jellemzők ápfeszültség: AC 230 V (hálózati) ápfeszültség: DC 3 V (elemes) Rendelés Rendelésnél, kérjük pontosan megadnia típusszámot, megnevezést és a mennyiséget: például: RDE101 szobatermosztát 20db A szelepek, szelepmozgatók külön tételben rendelendők Működtethető szelepállítók Kiegészítők ípus ípusszám Adatlap Motoros BE/KI szelepállító SFA ermoelektromos szelepállító (radiátorszelephez) SA ermoelektromos szelepállító (kis szelephez 2,5 mm) SP Leírás Adapter lap 120 x 120 mm for 4 x 4 szerelő dobozhoz Adapter lap 96 x 120 mm for 2 x 4 szerelő dobozhoz Adapter lap külső vezetékezéshez 112x130 mm ípusszám ARG70 ARG701 ARG702 3/8 Siemens Zrt Building echnologies Szobatermosztát RDE10 HVAC Products CE1N3035hu H-1143 Budapest, Gizella út el: Web: wwwsiemenshu/sbt

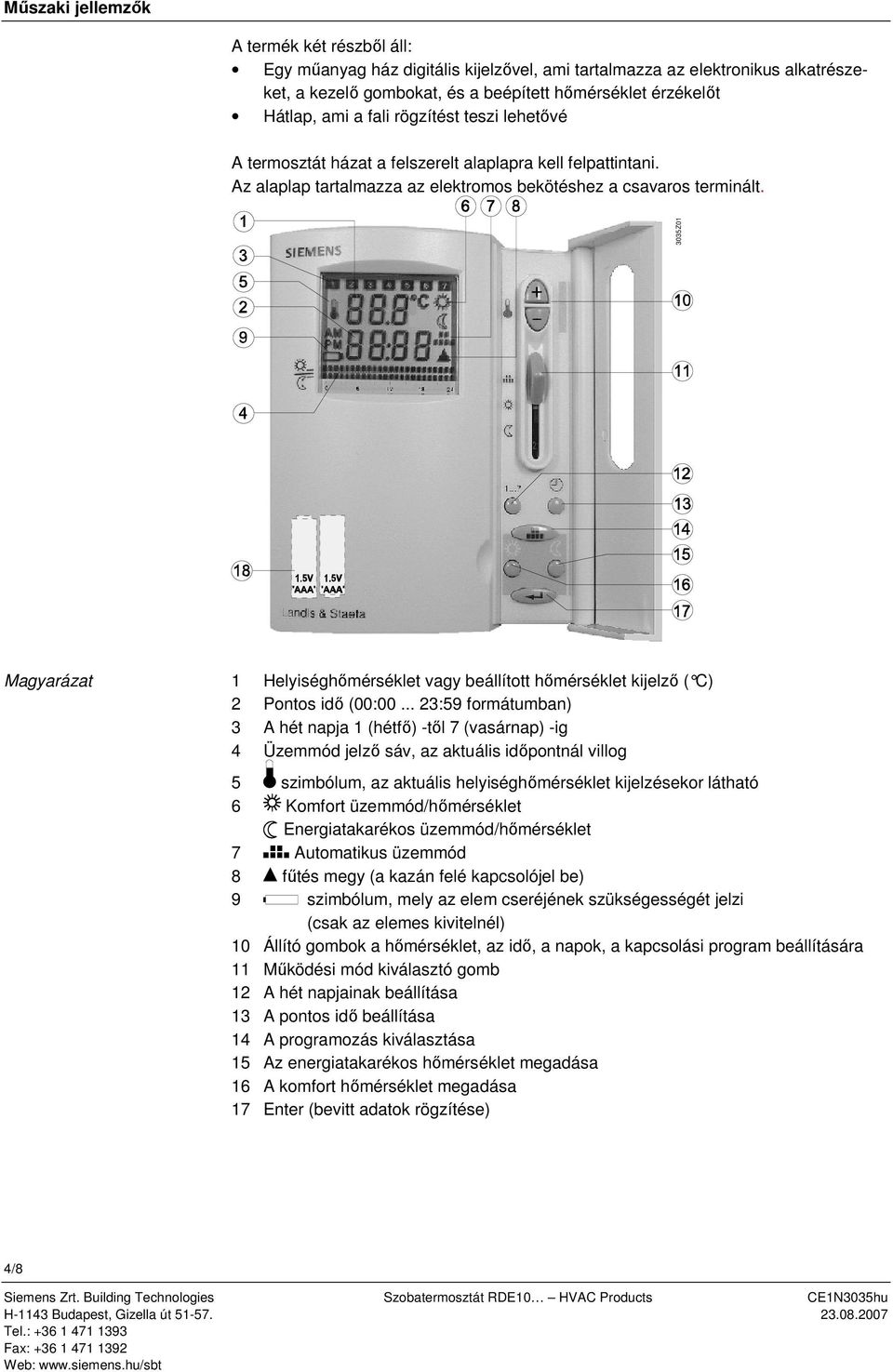

4 Műszaki jellemzők A termék két részből áll: Egy műanyag ház digitális kijelzővel, ami tartalmazza az elektronikus alkatrészeket, a kezelő gombokat, és a beépített hőmérséklet érzékelőt Hátlap, ami a fali rögzítést teszi lehetővé A termosztát házat a felszerelt alaplapra kell felpattintani Az alaplap tartalmazza az elektromos bekötéshez a csavaros terminált 3035Z01 Magyarázat 1 Helyiséghőmérséklet vagy beállított hőmérséklet kijelző ( C) 2 Pontos idő (00:00 23:59 formátumban) 3 A hét napja 1 (hétfő) -től 7 (vasárnap) -ig 4 Üzemmód jelző sáv, az aktuális időpontnál villog 5 szimbólum, az aktuális helyiséghőmérséklet kijelzésekor látható 6 Komfort üzemmód/hőmérséklet Energiatakarékos üzemmód/hőmérséklet 7 Automatikus üzemmód 8 fűtés megy (a kazán felé kapcsolójel be) 9 szimbólum, mely az elem cseréjének szükségességét jelzi (csak az elemes kivitelnél) 10 Állító gombok a hőmérséklet, az idő, a napok, a kapcsolási program beállítására 11 Működési mód kiválasztó gomb 12 A hét napjainak beállítása 13 A pontos idő beállítása 14 A programozás kiválasztása 15 Az energiatakarékos hőmérséklet megadása 16 A komfort hőmérséklet megadása 17 Enter (bevitt adatok rögzítése) 4/8 Siemens Zrt Building echnologies Szobatermosztát RDE10 HVAC Products CE1N3035hu H-1143 Budapest, Gizella út el: Web: wwwsiemenshu/sbt

5 udnivalók A szobatermosztátot a helyiség levegőjére jellemző hőmérsékleti ponton kell elhelyezni úgy, hogy olyan zavaró tényezők, mint közvetlen sugárzás, ajtó vagy függöny takarása, illetve bármi más fűtő vagy hűtő hatás ne ronthassa a hőmérséklet érzékelés pontosságát Ajánlott szerelési magasság kb 15 m a padló szintjétől A termosztát egy szabványos fali bekötődoboz fölé illeszthető Az elektromos bekötést csak megfelelően képzett szakember végezheti! Vigyázat: AC 230 V! A bekötéshez használt kábelek szigetelésének meg kell felelnie a tápfeszültség nagyságának! Beépítés, szerelés Először a rögzítő hátlapot kell a falra felcsavarozni Ezután az elektromos kábelt kell biztonságosan bekötni, majd a termosztátot a helyére pattintani (mellékelt szerelési leírás) A szobatermosztátot a helyiség falára kell rögzíteni, a helyi előírásoknak megfelelően Amennyiben termosztatikus radiátorszelepek vannak a referencia helyiségben, azokat teljesen ki kell nyitni (vagy a kézi kupakot levenni) Karbantartás Hőmérsékletérzékelő kalibrációja Elemek cseréje (kizárólag az elemes kiviteleknél) Reset A szobatermosztát karbantartást nem igényel Amennyiben a szobatermosztát által mért hőmérséklet nem egyezik meg a helyiség tényleges hőmérsékletével, lehetőség van a termosztát hőmérsékletérzékelőjének átkalibrálására Ehhez a + és gombokat kell folyamatosan 3 másodpercig lenyomva tartani Ezt követően a kijelzett hőmérséklet változtatható maximum +/- 3 K- nel, ( + és - gombok megnyomása) Az utolsó gombhasználat után 5 másodperccel, a szobatermosztát automatikusan visszatér a normál működési módba Ha az elem szimbólum feltűnik, az elem kezd lemerülni és mielőbbi cseréjéről gondoskodni kell A reset elvégzéséhez először nyomjuk le és tartsuk lenyomva a gombot, majd nyomjuk le mindkét - gombot folyamatosan 3 másodpercig Az összes beállított paraméter + visszatér a gyári beállításra Siemens Zrt Building echnologies Szobatermosztát RDE10 HVAC Products CE1N3035hu H-1143 Budapest, Gizella út el: Web: wwwsiemenshu/sbt 5/8

6 Műszaki adatok ápellátás Szabályozó jel Műszaki adatok Környezeti feltételek Előírások és szabványok ápfeszültség RDE10 L és N AC 230 V +10/-15 % RDE101 DC 3 V (2 x 15 V AAA Alkáli - elemek) Frekvencia (RDE10) 50 vagy 60 Hz Áramerősség (RDE10) 4VA Elem élettartama (RDE101) > 1 év (AAA Alkáli - elemek) Szabályozó jel Q12 (NC kontaktus) RDE10 (AC 230 V) max 5(2) A RDE101 (AC V) max 5(2) A Szabályozó jel Q14 (NO kontaktus) RDE10 (AC 230 V) max 5(2) A RDE101 (AC V) max 5(2) A Kapcsolási különbség SD 1 K Hőmérséklet beállítási tartomány 5 35 C (komfort üzemmód) 0 (KI) és 5 35 C (energiatakarékos mód) Gyári beállítás komfort üzemmódban 20 C Gyári beállítás energiatak módban 8 C Beállítások és kijelzések lépései Beállított hőmérséklet 05 C-ként Időprogram lépései 60 percenként Helyiség hőmérséklet 05 C-ként Idő kijelzése 1 percenként Működés IEC szerint Levegőminőség 3K5 osztály Hőmérséklettartomány C Páratartalom <95 % relatív páratartalom Szállítás IEC szerint Levegőminőség 2K3 osztály emperature C Páratartalom <95 % relatív páratartalom Fizikai körülmények 2M2 osztály árolás IEC szerint Levegőminőség 1K3 osztály Hőmérséklet C Páratartalom <95 % relatív páratartalom minősítés EMC szabvány 89/336/EEC Kis feszültségű szabvány 73/23/EEC és 93/68/EEC N474 C-ick EMC emissziós előírásstandard AS/NSZ 42511:1994 ermék szabványok Automatikus elektromos szabályozó EN és otthoni, mindennapi használatra EN Elektromagnetikus kompatibilitás Emissziós IEC/EN Védettség IEC/EN Biztonsági osztály II EN szerint Szennyezettségi osztály normál Burkolat védettsége IP30 EN szerint 6/8 Siemens Zrt Building echnologies Szobatermosztát RDE10 HVAC Products CE1N3035hu H-1143 Budapest, Gizella út el: Web: wwwsiemenshu/sbt

7 Általános Elektromos bekötés Használjon tömör, vagy előkészített, sodort vezetéket 2 x 15 mm 2 vagy 1 x 25 mm 2 (min 05 mm 2 ) ömeg 021 kg Burkolat színe fehér, NCS S 0502-G (RAL 9003) Bekötési ábra L Ln L Lx 3031A02 L Q11 Q11 3V N Q12 Q14 Q12 Q14 Y1 3031A01 Y1 N N Nx RDE10 RDE101 Szobatermosztát Y1 Kapcsolt eszköz L, Ln Fázis, AC 230 V N Nulla, AC 230 V Lx Fázis, AC V Q11, Q12 NC alapban zárt (alaphelyzetben nyitott szelepekhez NO) Q11, Q14 NO alapban nyitott (alaphelyzetben zárt szelepekhez NC) Nx Nulla, AC V Alkalmazási példák F1 F2 F2 F1 Y2 M1 Y2 M1 2222S S02 Szobatermosztát fali gázkazán direkt szabályozásával Szobatermosztát álló gázkazán direkt szabályozásával Siemens Zrt Building echnologies Szobatermosztát RDE10 HVAC Products CE1N3035hu H-1143 Budapest, Gizella út el: Web: wwwsiemenshu/sbt 7/8

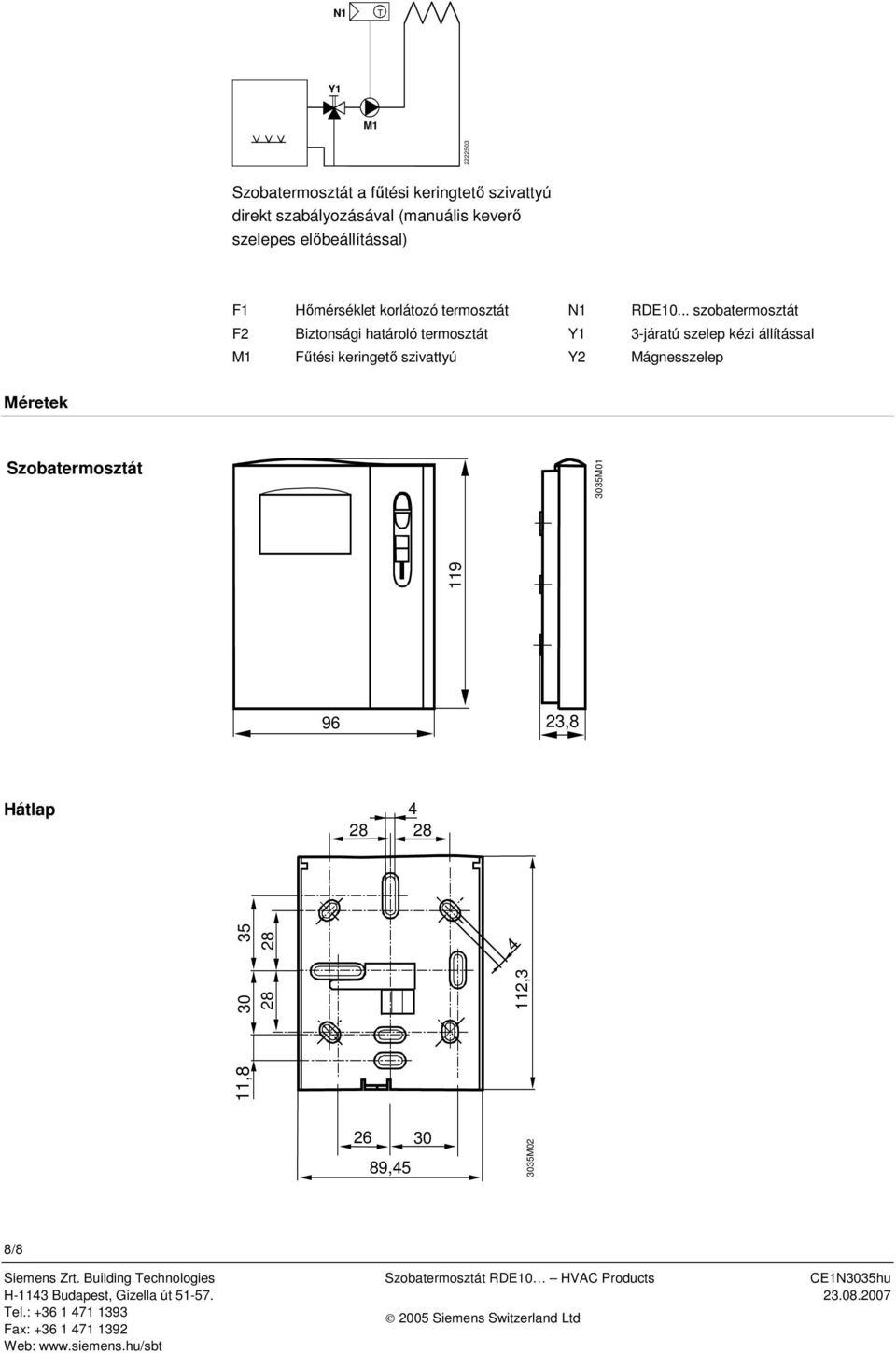

8 Y1 M1 2222S03 Szobatermosztát a fűtési keringtető szivattyú direkt szabályozásával (manuális keverő szelepes előbeállítással) F1 F2 M1 Hőmérséklet korlátozó termosztát Biztonsági határoló termosztát Fűtési keringető szivattyú Y1 Y2 RDE10 szobatermosztát 3-járatú szelep kézi állítással Mágnesszelep Méretek Szobatermosztát M ,8 Hátlap ,8 112, , M02 8/8 Siemens Zrt Building echnologies Szobatermosztát RDE10 HVAC Products CE1N3035hu H-1143 Budapest, Gizella út el: Web: wwwsiemenshu/sbt 2005 Siemens Switzerland Ltd
