Merülő hőmérséklet érzékelők QAE21... Symaro. Passzív érzékelők csővezetékekben és tárolókban lévő víz hőmérsékletének a mérésére.

Átírás

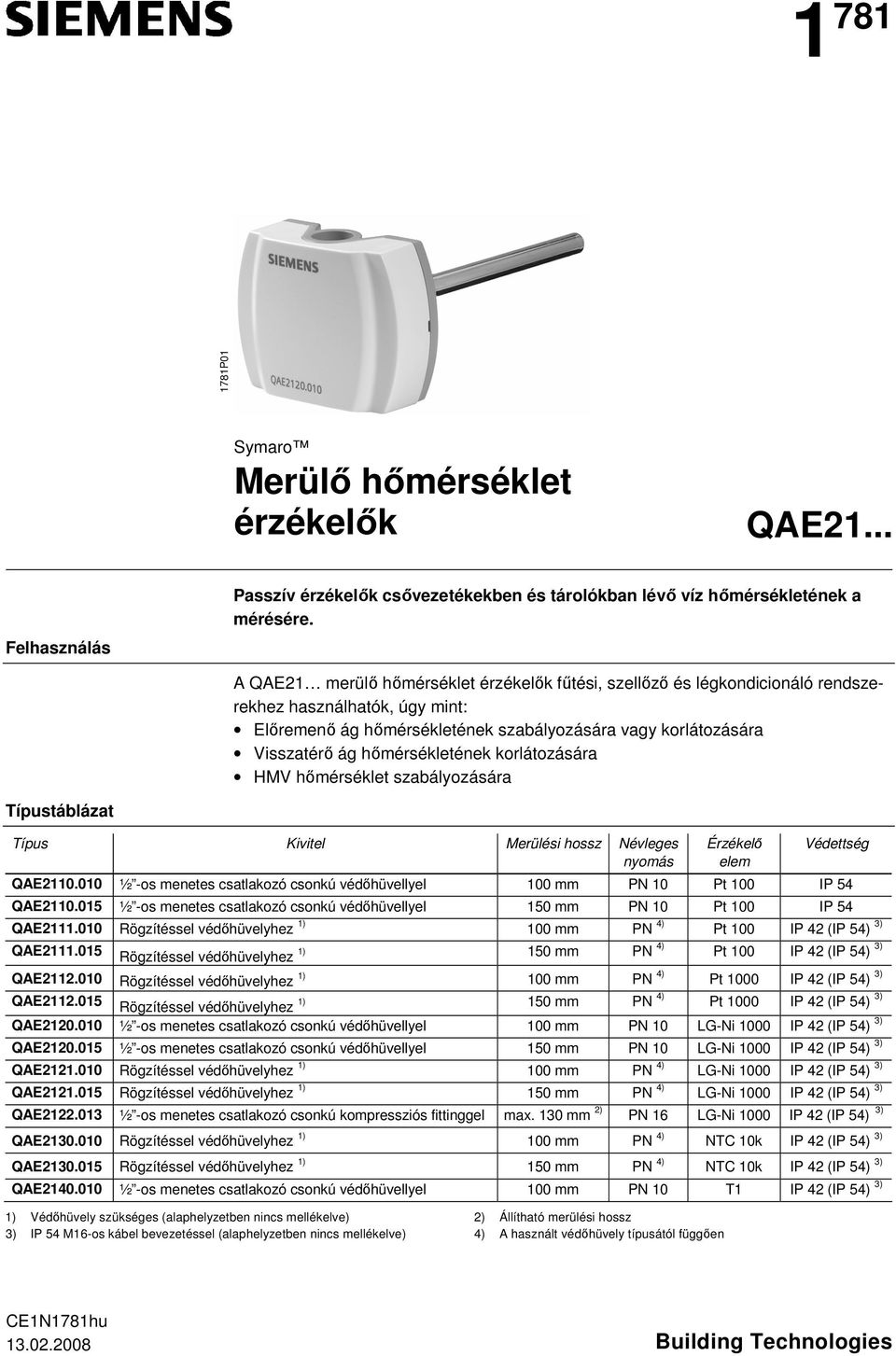

1 P01 Symaro Merülő hőmérséklet érzékelők QAE21 Felhasználás Passzív érzékelők csővezetékekben és tárolókban lévő víz hőmérsékletének a mérésére A QAE21 merülő hőmérséklet érzékelők fűtési, szellőző és légkondicionáló rendszerekhez használhatók, úgy mint: Előremenő ág hőmérsékletének szabályozására vagy korlátozására Visszatérő ág hőmérsékletének korlátozására HMV hőmérséklet szabályozására Típustáblázat Típus Kivitel Merülési hossz Névleges nyomás Érzékelő elem Védettség QAE ½ -os menetes csatlakozó csonkú védőhüvellyel PN 10 Pt 100 IP 54 QAE ½ -os menetes csatlakozó csonkú védőhüvellyel PN 10 Pt 100 IP 54 QAE Rögzítéssel védőhüvelyhez 1) PN 4) Pt 100 IP 42 (IP 54) 3) QAE Rögzítéssel védőhüvelyhez 1) PN 4) Pt 100 IP 42 (IP 54) 3) QAE Rögzítéssel védőhüvelyhez 1) PN 4) Pt 1000 IP 42 (IP 54) 3) QAE Rögzítéssel védőhüvelyhez 1) PN 4) Pt 1000 IP 42 (IP 54) 3) QAE ½ -os menetes csatlakozó csonkú védőhüvellyel PN 10 LG-Ni 1000 IP 42 (IP 54) 3) QAE ½ -os menetes csatlakozó csonkú védőhüvellyel PN 10 LG-Ni 1000 IP 42 (IP 54) 3) QAE Rögzítéssel védőhüvelyhez 1) PN 4) LG-Ni 1000 IP 42 (IP 54) 3) QAE Rögzítéssel védőhüvelyhez 1) PN 4) LG-Ni 1000 IP 42 (IP 54) 3) QAE ½ -os menetes csatlakozó csonkú kompressziós fittinggel max 130 mm 2) PN 16 LG-Ni 1000 IP 42 (IP 54) 3) QAE Rögzítéssel védőhüvelyhez 1) PN 4) NTC 10k IP 42 (IP 54) 3) QAE Rögzítéssel védőhüvelyhez 1) PN 4) NTC 10k IP 42 (IP 54) 3) QAE ½ -os menetes csatlakozó csonkú védőhüvellyel PN 10 T1 IP 42 (IP 54) 3) 1) Védőhüvely szükséges (alaphelyzetben nincs mellékelve) 2) Állítható merülési hossz 3) IP 54 M16-os kábel bevezetéssel (alaphelyzetben nincs mellékelve) 4) A használt védőhüvely típusától függően CE1N1781hu Building Technologies

2 Rendelés Rendelésnél kérjük megadni a pontos típusszámot, megnevezést és mennyiséget, pl: Merülő hőmérséklet érzékelő QAE vagy védőcső ALT-SS100 8db Lehetséges kombinációk Minden olyan készülékkel vagy rendszernél használhatók, amelyek képesek fogadni az érzékelők által kiadott passzív mérési jelet Funkció A készülék méri az áramló közeg hőmérsékletét az érzékelő elemével, melynek hatására az elem ellenállása megváltozik, mely változás pontos arányban áll a hőmérsékleti értékkel A jel továbbításra kerül egy megfelelő szabályozóhoz további felhasználásra Érzékelő elem LG-Ni 1000 [K] D D Pt 100 (B-osztály) D03 [K] D Pt 1000 (B-osztály) D07 [K] D /6 Siemens QAE21 merülõ hõmérséklet érzékelõk CE1N1781hu Building Technologies

3 T1 (PTC) D05 [K] D NTC 10k D [K] D08 [ C] Magyarázat R Ellenállás érték Ohm-ban Hőmérséklet Celsius-fokban Hőmérséklet különbség Kelvin-ben Műszaki tartalom A merülő hőmérséklet érzékelők az alábbi komponensekből állnak: Két részből álló műanyag ház, mely a csatlakozó terminálokat tartalmazó alaplapból és a levehető burkolatból áll (rápattintható kivitel) Merülő elem kompletten az érzékelő elemmel A csatlakozó terminálokhoz a burkolat eltávolítása után lehet hozzáférni A QAE és QAE nél, a kábel bekötést az M16 jelű kábel bekötőn keresztül lehet elvégezni Kiegészítők (nem része a standard szállítási terjedelemnek) Név Anyag Névleges nyomás Tömítés típusa Merülési hossz Cikkszám Kompressziós fitting V4A (14571) PN 16 Menetes, tömítéssel --- AQE2102 Védőcső Réz (CuZn37) PN 10 Menetes, tömítéssel ALT-SB100 Védőcső Réz (CuZn37) PN 10 Menetes, tömítéssel ALT-SB150 Védőcső V4A (14571) PN 16 Menetes, tömítéssel ALT-SS100 Védőcső V4A (14571) PN 16 Menetes, tömítéssel ALT-SS150 Védőcső V4A (14571) PN 40 Karimával, lapos tömítéssel ALT-SSF100 Védőcső V4A (14571) PN 40 Karimával, lapos tömítéssel ALT-SSF150 További védőcsöveket, lásd N1194 sz adatlapban Siemens QAE21 merülõ hõmérséklet érzékelõk CE1N1781hu Building Technologies /6

4 Műszaki tudnivalók A védőcsövek rézből készülnek, és nem használhatók PN 10 névleges nyomás, vagy 130 C -felett Magasabb néveleges nyomásnál, vagy magasabb hőmérsékleti értéknél max 135 C-ig a védőcső elhagyandó (max PN 16) vagy rozsdamentes védőcső alkalmazása szükséges (V4A) (lásd a kiegészítők között) A max közeg hőmérséklet a QAE2130xx-re 125 C! Szerelési és beépítési tudnivalók Szerelési helyzetek A felhasználástól függően az érzékelőt az alábbiak szerint kell beépíteni: Előremenő hőmérséklet szabályozásnál: A fűtési előremenő ágban: Közvetlenül a szivattyú után, ha a szivattyú az előremenőben van 15 2 m-re a keverőszelep után, ha a szivattyú a visszatérőben van Visszatérő hőmérséklet korlátozásnál: A visszatérőben, ahol a hőmérséklet pontosan mérhető Az érzékelőt egy könyökbe célszerű beépíteni védőcsővel vagy a nélkül, hogy az érzékelő az áramlási iránnyal szembe nézzen A víznek jól kevertnek kell lennie, az érzékelési pontban Ez a pont vagy a szivattyú után van, vagy ha a szivattyú a visszatérőben van, akkor min 1,5m-rel a keverőszelep után található Az érzékelőt úgy kell felszerelni, hogy a kábel ne fentről érkezzen a készülékbe Minden merülő érzékelőnél a merülési hossznak minimum 60 mm-nek kell lennie! Az érzékelő beszereléséhez egy menetes fittingnek, vagy egy ½ -os T-ágnak kell lennie beépítve a csővezetékbe, vagy a tárolóba engedélyezett: nem engedélyezett: Szerelés min 60 mm G ½ a b 1781Z02 c d 1781Z01 Tudnivaló! Olyan érzékelőknél, amelyek menetes csonkja nincs szigetelve, ezt manuálisan kell biztosítani utólagos eljárással (pl kender, teflon szalag vagy hasonló) A szerelési leírás a termék csomagolására van nyomtatva 4/6 Siemens QAE21 merülõ hõmérséklet érzékelõk CE1N1781hu Building Technologies

5 Műszaki adatok Funkcionális adatok Védettségi adatok Elektromos csatlakozások Környezeti feltételek Anyagok és színek Súly Mérési tartomány Érzékelő elem Időkonstans Védőcsővel Védőcső nélkül Mérési pontosság Merülési hossz Névleges nyomás Ház védettsége Biztonsági osztály C NTC-Típushoz C más típusokhoz kb 30 s kb 8 s Lásd Funkciók III EN szerint Menetes terminálok 1 x 25 mm 2 vagy x 15 mm 2 Kábel bevezetés Szigetelő tárcsa Kábel bevezető Engedélyezett kábel hossz Működés Légminőség Hőmérséklet (ház) Páratartalom (ház) Szállítás Légminőség Hőmérséklet Páratartalom Mechanikai körülmények 5572 mm átm kábelhez M 16 x 15 Lásd a szabályozó adatlapjában IEC szerint 3K5 -osztály C 595 % rh IEC szerint 2K3 -osztály C <95 % rh 2M2 -osztály Alaplap polikarbonát, RAL 7001 (ezüst-szürke) Burkolat polikarbonát, RAL 7035 (világos-szürke) Merülő rúd Rozsdamentes acél DIN , acél Védőcső réz (CuZn37) Kompressziós fitting Rozsdamentes acél 14404, 14435, Kábel bevezető M 16 x 15 Csomagolás Csomagolással QAE QAE QAE QAE QAE QAE QAE QAE QAE QAE QAE QAE QAE QAE PA, RAL 7035 (világos-szürke) Hullámpapír doboz megközelítőleg 0,21 kg megközelítőleg 0,23 kg megközelítőleg 0,13 kg megközelítőleg 0,15 kg megközelítőleg 0,13 kg megközelítőleg 0,15 kg megközelítőleg 0,21 kg megközelítőleg 0,23 kg megközelítőleg 0,13 kg megközelítőleg 0,14 kg megközelítőleg 0,19 kg megközelítőleg 0,13 kg megközelítőleg 0,15 kg megközelítőleg 0,21 kg Siemens QAE21 merülõ hõmérséklet érzékelõk CE1N1781hu Building Technologies /6

6 Belső diagram B M 1781G01 A belső diagram megfelel valamennyi típusú merülő hőmérséklet érzékelő esetében, amelyet ez az adatlap tartalmaz A csatlakozó vezetékek felcserélhetők Méretek (mm-ben) QAE QAE QAE QAE QAE SW 22 G½ A ø ,5 L ø 5,5 7,2 1781M01 Typ QAE QAE QAE QAE QAE L M16 x 1,5 (IP 54) 28 QAE QAE QAE QAE QAE QAE QAE QAE SW G½ A ø 6,5 ø 9 ø 5,5 7, ,5 L 1781M02 Typ QAE QAE QAE QAE QAE QAE QAE QAE L QAE AQE2102 SW 14 SW 22 max ø 6, G½ A ø 5,5 7,2 31, M03 6/ Siemens Switzerland Ltd Siemens QAE21 merülõ hõmérséklet érzékelõk CE1N1781hu Building Technologies
