1 TERVEZÉSI SEGÉDLET STAR típusú acéllemez lapradiátorokhoz

2 MŰSZAKI ADATOK Felhasználási terület A STAR típusú acéllemez lapradiátorok szivattyús melegvízfűtési rendszerekben alkalmazhatók, legfeljebb 10 bar üzemi túlnyomásig és 110 C üzemi hőmérsékletig, a hazai fűtőtestekre előírt minőségű fűtővízzel üzemeltetve. A STAR radiátorok ST DIN 1543 szabványnak megfelelő minőségű acélból készülnek. test: Konvektorlemez: Alsó és felső burkolatok: Próbanyomás: Csatlakozó csonkok: Festés: 1,25 mm 0,5 mm 0,8 mm 13 bar 4, ill. 6 db G1/2 Ransberg Gema technológiával készülő foszforilát kezeléssel, kétszeres festékréteggel (alapozó + epoxy-poliészter porlakk), RAL9010 nemzetközileg elfogadott radiátorszínben. Tartozékok Csavarok és tiplik a rögzítéshez, Falitartó Záródugó Légtelenítő Oldalsó burkolat (radiátorra szerelve) Felső burkolat (radiátorra szerelve) Csomagolás A lapradiátorok műanyagfóliába csomagolva kerülnek forgalomba, a fűtőtestek alsó- és felső részét kartonpapír él- és sarokvédők, a csatlakozó csonkokat műanyag dugók védik. A védőelemeken és a fólián lévő cimkéken illetve feliratokon a termék típusa, méretei, valamint a gyártó jele is fel van tüntetve. Az oldalsó burkolaton a gyártó logója, a belső vízbordán pedig azonosító címke található. TÍPUSOK A Star acél lapradiátorok 200, 300, 400, 500, 600, 700, 900 mm építési magassággal, mm közötti hosszúsággal, egysoros, egysoros egykonvektoros, kétsoros, kétsoros egykonvektoros, kétsoros kétkonvektoros illetve háromsoros háromkonvektoros kivitelben készülnek

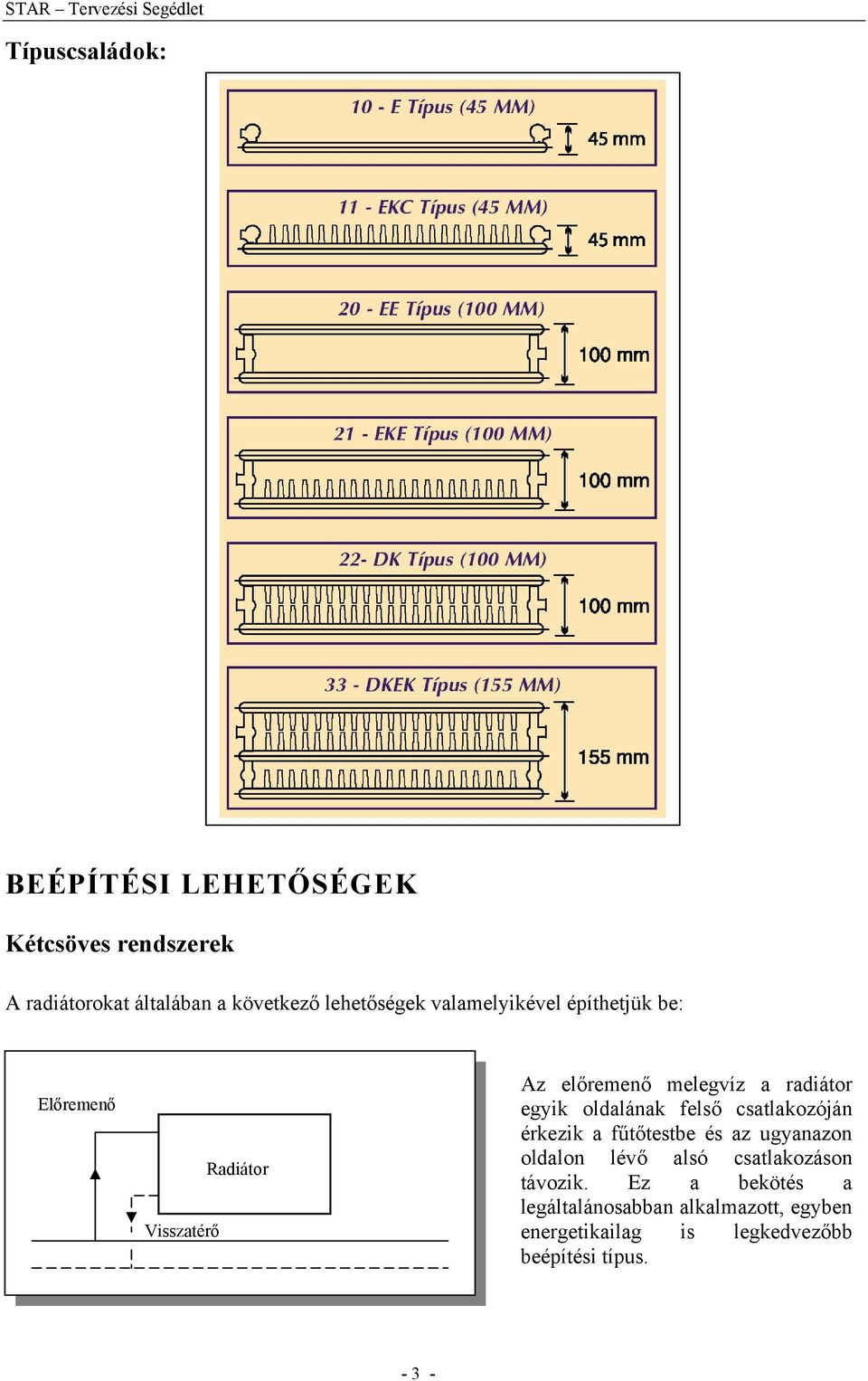

3 Típuscsaládok: BEÉPÍTÉSI LEHETŐSÉGEK Kétcsöves rendszerek A radiátorokat általában a következő lehetőségek valamelyikével építhetjük be: Visszatérő Az előremenő melegvíz a radiátor egyik oldalának felső csatlakozóján érkezik a fűtőtestbe és az ugyanazon oldalon lévő alsó csatlakozáson távozik. Ez a bekötés a legáltalánosabban alkalmazott, egyben energetikailag is legkedvezőbb beépítési típus

4 Az előremenő melegvíz a radiátor egyik oldalának felső csatlakozóján érkezik a fűtőtestbe és az ellenkező oldalon lévő alsó csatlakozáson távozik. Ez a bekötés az olyan, magasságához képest hosszú radiátoroknál javasolt, ahol a radiátor hossza 4-5-szöröse a magasságának. Visszatérő Visszatérő Ezt a bekötési módot amennyiben nem feltétlenül szükséges, nem tanácsos alkalmazni. A radiátor magasságától függően a hőleadás 10-20%-os csökkenésére lehet számítani, ezért a radiátor kiválasztásánál körültekintően kell eljárni! Amennyiben a csővezetékekkel közvetlenül a padlóból szeretnénk kiállni, alkalmazható az ábrán látható bekötési lehetőség. Ekkor beépített szelepes radiátor használatára van szükség, amelynél a szabályozásra a radiátor felső csonkjában elhelyezett szelepbetétre csatlakozó termosztátfejjel van lehetőség. Visszatérő Egycsöves rendszereknél Visszatérő Ennél a bekötésnél feltétlenül figyelembe kell venni, hogy az egymás után elhelyezésre kerülő radiátorok átlaghőmérséklete - az egycsöves rendszer jellegéből adódóan - különböző mértékű lesz, ezért a fűtőtestek kiválasztását, illetve a csővezeték méretezését körültekintően kell elvégezni

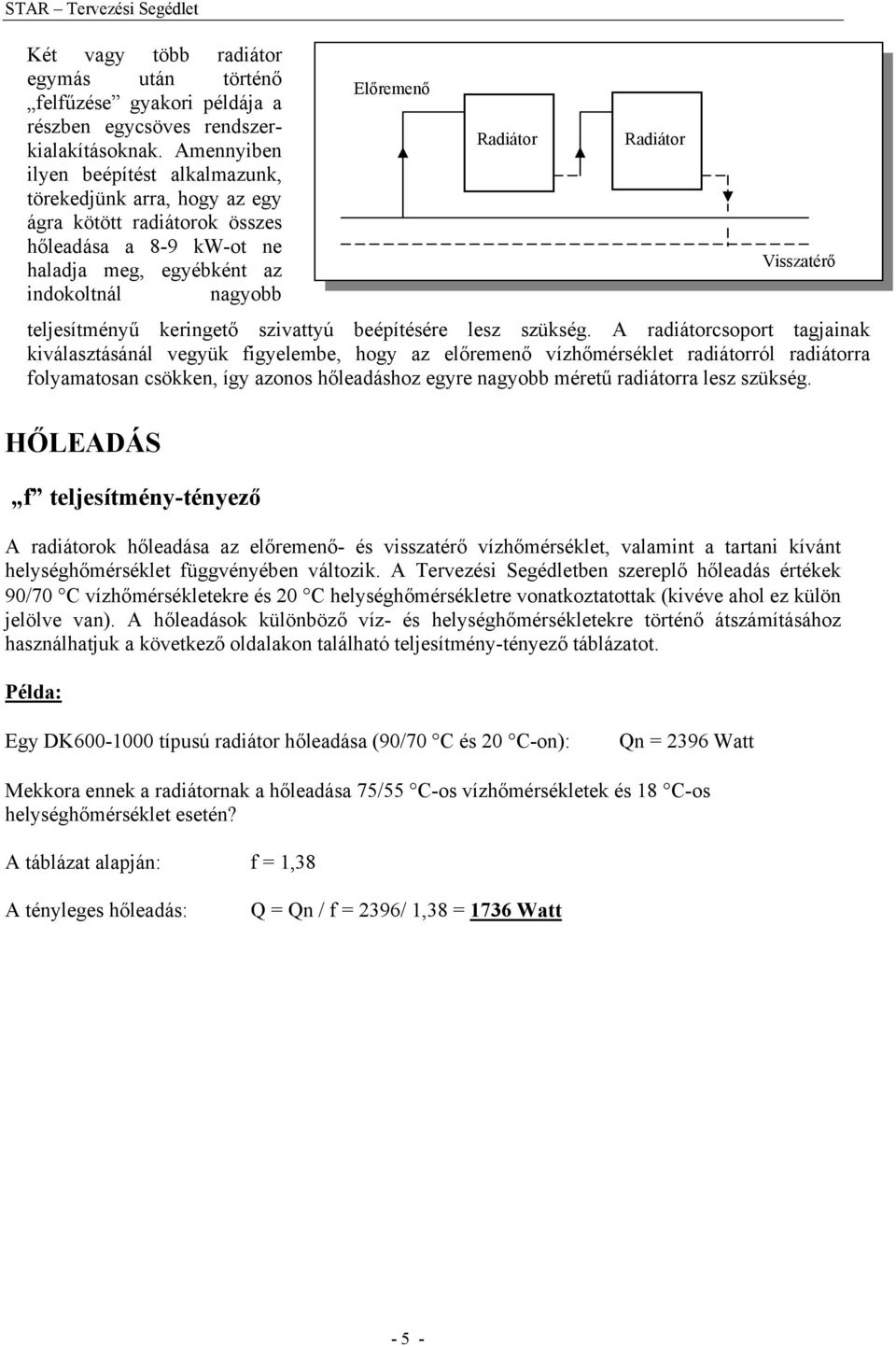

5 Két vagy több radiátor egymás után történő felfűzése gyakori példája a részben egycsöves rendszerkialakításoknak. Amennyiben ilyen beépítést alkalmazunk, törekedjünk arra, hogy az egy ágra kötött radiátorok összes hőleadása a 8-9 kw-ot ne haladja meg, egyébként az indokoltnál nagyobb HŐLEADÁS f teljesítmény-tényező A radiátorok hőleadása az előremenő- és visszatérő vízhőmérséklet, valamint a tartani kívánt helységhőmérséklet függvényében változik. A Tervezési Segédletben szereplő hőleadás értékek 90/70 C vízhőmérsékletekre és 20 C helységhőmérsékletre vonatkoztatottak (kivéve ahol ez külön jelölve van). A hőleadások különböző víz- és helységhőmérsékletekre történő átszámításához használhatjuk a következő oldalakon található teljesítmény-tényező táblázatot. Példa: Visszatérő teljesítményű keringető szivattyú beépítésére lesz szükség. A radiátorcsoport tagjainak kiválasztásánál vegyük figyelembe, hogy az előremenő vízhőmérséklet radiátorról radiátorra folyamatosan csökken, így azonos hőleadáshoz egyre nagyobb méretű radiátorra lesz szükség. Egy DK típusú radiátor hőleadása (90/70 C és 20 C-on): Qn = 2396 Watt Mekkora ennek a radiátornak a hőleadása 75/55 C-os vízhőmérsékletek és 18 C-os helységhőmérséklet esetén? A táblázat alapján: f = 1,38 A tényleges hőleadás: Q = Qn / f = 2396/ 1,38 = 1736 Watt - 5 -

6 hőm. ( C) ok teljesítmény-tényezői (f-factor) az előremenő, visszatérő és helységhőmérsékletek függvényében Helység Visszatérő vízhőmérséklet ( C) hőm. ( C) ,32 2,89 2,22 1,86 1,62 1,44 1,31 1,20 1,12 1,04 0,98 0,93 0,88 0, ,66 2,50 2,01 1,71 1,51 1,36 1,24 1,14 1,06 1,00 0,94 0,89 0,85 0, ,95 2,21 1,83 1,59 1,41 1,28 1,18 1,09 1,02 0,95 0,90 0,86 0,82 0, ,52 1,99 1,69 1,48 1,33 1,21 1,12 1,04 0,97 0,91 0,87 0,83 0,79 0, ,09 1,74 1,51 1,35 1,22 1,12 1,04 0,97 0,91 0,86 0,82 0,78 0,75 0, ,80 1,55 1,37 1,23 1,13 1,04 0,97 0,91 0,86 0,81 0,77 0,74 0,71 0, ,65 1,44 1,28 1,17 1,07 0,99 0,93 0,87 0,83 0,78 0,75 0,72 0,69 0, ,73 3,08 2,36 1,97 1,71 1,53 1,38 1,27 1,17 1,10 1,03 0,98 0, ,91 2,66 2,13 1,81 1,59 1,43 1,31 1,20 1,12 1,05 0,99 0,94 0, ,14 2,35 1,94 1,68 1,49 1,35 1,24 1,14 1,07 1,00 0,95 0,90 0, ,67 2,11 1,78 1,56 1,40 1,27 1,17 1,09 1,02 0,96 0,91 0,87 0, ,21 1,83 1,59 1,41 1,28 1,18 1,09 1,02 0,95 0,90 0,86 0,82 0, ,90 1,62 1,43 1,29 1,18 1,09 1,01 0,95 0,90 0,85 0,81 0,77 0, ,74 1,51 1,35 1,22 1,12 1,04 0,97 0,91 0,86 0,82 0,78 0,75 0, ,21 3,30 2,52 2,10 1,82 1,62 1,46 1,34 1,24 1,16 1,09 1, ,20 2,84 2,27 1,92 1,69 1,52 1,38 1,27 1,18 1,11 1,05 0, ,36 2,50 2,06 1,78 1,58 1,42 1,30 1,21 1,12 1,06 1,00 0, ,85 2,24 1,89 1,65 1,48 1,34 1,24 1,15 1,07 1,01 0,96 0, ,35 1,94 1,68 1,49 1,35 1,24 1,14 1,07 1,00 0,95 0,90 0, ,01 1,71 1,51 1,36 1,24 1,14 1,06 1,00 0,94 0,89 0,85 0, ,83 1,59 1,41 1,28 1,18 1,09 1,02 0,95 0,90 0,86 0,82 0, ,76 3,56 2,70 2,24 1,94 1,72 1,56 1,42 1,32 1,24 1, ,54 3,05 2,42 2,05 1,80 1,61 1,46 1,35 1,25 1,18 1, ,51 2,67 2,20 1,89 1,67 1,51 1,38 1,27 1,19 1,12 1, ,05 2,39 2,01 1,75 1,57 1,42 1,31 1,21 1,13 1,07 1, ,50 2,06 1,78 1,58 1,42 1,30 1,21 1,12 1,06 1,00 0, ,13 1,81 1,59 1,43 1,31 1,20 1,12 1,05 0,99 0,94 0, ,94 1,68 1,49 1,35 1,24 1,14 1,07 1,00 0,95 0,90 0, ,42 3,86 2,92 2,41 2,08 1,85 1,66 1,52 1,41 1, ,93 3,29 2,60 2,20 1,92 1,72 1,56 1,43 1,34 1, ,90 2,87 2,35 2,02 1,79 1,61 1,47 1,35 1,27 1, ,28 2,56 2,14 1,87 1,67 1,51 1,38 1,28 1,20 1, ,67 2,20 1,89 1,67 1,51 1,38 1,27 1,19 1,12 1, ,27 1,92 1,69 1,52 1,38 1,27 1,18 1,11 1,05 0, ,06 1,78 1,58 1,42 1,30 1,21 1,12 1,06 1,00 0, ,22 4,22 3,17 2,61 2,25 1,99 1,79 1,64 1, ,41 3,57 2,82 2,37 2,07 1,85 1,67 1,54 1, ,25 3,11 2,53 2,17 1,91 1,72 1,57 1,45 1, ,55 2,75 2,30 2,00 1,78 1,61 1,47 1,37 1, ,87 2,35 2,02 1,79 1,61 1,47 1,35 1,27 1, ,42 2,05 1,80 1,61 1,46 1,35 1,25 1,18 1, ,20 1,89 1,67 1,51 1,38 1,27 1,19 1,12 1, ,21 4,65 3,47 2,85 2,44 2,15 1,94 1, ,98 3,91 3,07 2,58 2,24 1,99 1,81 1, ,66 3,38 2,75 2,35 2,07 1,85 1,69 1, ,87 2,98 2,49 2,15 1,91 1,73 1,59 1, ,11 2,53 2,17 1,91 1,72 1,57 1,45 1, ,60 2,20 1,92 1,72 1,56 1,43 1,34 1, ,35 2,02 1,79 1,61 1,47 1,35 1,27 1,19-6 -

7 hőm. ( C) ok teljesítmény-tényezői (f-factor) az előremenő, visszatérő és helységhőmérsékletek függvényében Helység Visszatérő vízhőmérséklet ( C) hőm. ( C) ,46 5,19 3,85 3,14 2,68 2,36 2, ,68 4,33 3,38 2,82 2,45 2,18 1, ,16 3,72 3,01 2,56 2,24 2,02 1, ,25 3,26 2,71 2,34 2,07 1,87 1, ,38 2,75 2,35 2,07 1,85 1,69 1, ,82 2,37 2,07 1,85 1,67 1,54 1, ,53 2,17 1,91 1,72 1,57 1,45 1, ,09 5,88 4,32 3,50 2,98 2, ,58 4,85 3,76 3,12 2,70 2,41 Q = Q n / f 20 5,78 4,13 3,32 2,82 2,46 2, ,72 3,60 2,97 2,56 2,26 2,05 Q Szükséges hőleadás 15 3,72 3,01 2,56 2,24 2,02 1,84 Q n Standard hőleadás a katalógus 12 3,07 2,58 2,24 1,99 1,85 1,67 alapján 10 2,75 2,35 2,07 1,85 1,69 1,57 f Teljesítmény-tényező 24 14,32 6,78 4,92 3,97 3, ,76 5,52 4,24 3,51 3,04 Példa: 20 6,58 4,66 3,72 3,14 2, ,31 4,02 3,30 2,83 2, ,13 3,32 2,82 2,46 2, ,38 2,82 2,45 2,18 1, ,01 2,56 2,24 2,02 1, ,52 8,03 5,76 4,62 Ha: Egy DK mm-es radiátor hőleadása 90/70 C vízhőmérséklet és 20 C-os helységhőmérséklet esetén: 2396 Watt 22 10,39 6,43 4,89 4,04 vízhőmérséklet: 75 C 20 7,65 5,35 4,24 3,58 Visszatérő vízhőmérséklet: 55 C 18 6,09 4,56 3,72 3,20 Helységhőmérséklet: 18 C 15 4,66 3,72 3,14 2, ,76 3,12 2,70 2,41 Táblázat alapján az f-tényező értéke 10 3,32 2,82 2,46 2,22 f = 1, ,55 9,89 6, ,78 7,73 5,81 A tényleges hőleadás: 20 9,16 6,30 4, ,14 5,29 4,31 Q = Q n / f = 2396 / 1,38 = 1736 Watt 15 5,35 4,24 3, ,24 3,51 3, ,72 3,14 2,76 Áramlási ellenállás A radiátorok vízoldali áramlási ellenállását az alábbi összefüggés alapján megfelelő pontossággal lehet számítani: p = K q 2 m, ahol p: vízoldali áramlási ellenállás (Pa) q m : víz tömegárama (kg/s) K: kialakítástól függő szorzószám (-) a K-tényező értékei: E, EK, típusokra: 1, EKE, DK, DKEK típusokra: 1,

8 10 (E) típus Hőleadás értékek 20 C helységhőmérsékletre (Watt, DIN4704) Magasság /70 C 75/65 C 90/70 C 75/65 C 90/70 C 75/65 C 90/70 C 75/65 C 90/70 C 75/65 C Tömeg és víztérfogat adatok Magasság Tömeg (kg) Víztart. (lit.) Tömeg (kg) Víztart. (lit.) Tömeg (kg) Víztart. (lit.) Tömeg (kg) Víztart. (lit.) Tömeg (kg) Víztart. (lit.) 400 1,60 0,60 2,28 0,72 3,84 1,01 4,68 1,16 6,60 1, ,00 0,75 2,85 0,90 4,80 1,27 5,85 1,45 8,25 2, ,40 0,90 3,42 1,08 5,76 1,52 7,02 1,74 9,90 2, ,80 1,05 3,99 1,26 6,72 1,77 8,19 2,03 11,55 2, ,20 1,20 4,56 1,44 7,68 2,02 9,36 2,32 13,20 3, ,60 1,35 5,13 1,62 8,64 2,28 10,53 2,61 14,85 3, ,00 1,50 5,70 1,80 9,60 2,53 11,70 2,90 16,50 4, ,40 1,65 6,27 1,98 10,56 2,78 12,87 3,19 18,15 4, ,80 1,80 6,84 2,16 11,52 3,04 14,04 3,48 19,80 4, ,20 1,95 7,41 2,34 12,48 3,29 15,21 3,77 21,45 5, ,60 2,10 7,98 2,52 13,44 3,54 16,38 4,06 23,10 5, ,00 2,25 8,55 2,70 14,40 3,80 17,55 4,35 24,75 6, ,40 2,40 9,12 2,88 15,36 4,05 18,72 4,64 26,40 6, ,80 2,55 9,69 3,06 16,32 4,30 19,89 4,93 28,05 6, ,20 2,70 10,26 3,24 17,28 4,55 21,06 5,22 29,70 7, ,60 2,85 10,83 3,42 18,24 4,81 22,23 5,51 31,35 7, ,00 3,00 11,40 3,60 19,20 5,06 23,40 5,80 33,00 8, ,80 3,30 12,54 3,96 21,12 5,57 25,74 6,38 36,30 8, ,60 3,60 13,68 4,32 23,04 6,07 28,08 6,96 39,60 9, ,40 3,90 14,82 4,68 24,96 6,58 30,42 7,54 42,90 10, ,20 4,20 15,96 5,04 26,88 7,08 32,76 8,12 46,20 11, ,00 4,50 17,10 5,40 28,80 7,59 35,10 8,70 49,50 12,00-8 -

9 Hőleadás értékek 20 C helységhőmérsékletre (Watt) 11 (EK, EKv) típus Magasság 90/70 C 75/65 C 90/70 C 75/65 C 90/70 C 75/65 C 90/70 C 75/65 C 90/70 C 75/65 C Tömeg és víztérfogat adatok Magasság Tömeg (kg) Víztart. (lit.) Tömeg (kg) Víztart. (lit.) Tömeg (kg) Víztart. (lit.) Tömeg (kg) Víztart. (lit.) Tömeg (kg) Víztart. (lit.) 400 2,16 0,67 3,12 0,77 5,28 1,00 6,48 1,12 9,28 1, ,70 0,84 3,90 0,97 6,60 1,26 8,10 1,40 11,60 2, ,24 1,00 4,68 1,16 7,92 1,51 9,72 1,68 13,92 2, ,78 1,17 5,46 1,35 9,24 1,76 11,34 1,96 16,24 2, ,32 1,34 6,24 1,54 10,56 2,01 12,96 2,24 18,56 3, ,86 1,50 7,02 1,74 11,88 2,26 14,58 2,52 20,88 3, ,40 1,67 7,80 1,93 13,20 2,51 16,20 2,80 23,20 4, ,94 1,84 8,58 2,12 14,52 2,76 17,82 3,08 25,52 4, ,48 2,00 9,36 2,32 15,84 3,01 19,44 3,36 27,84 4, ,02 2,17 10,14 2,51 17,16 3,26 21,06 3,64 30,16 5, ,56 2,34 10,92 2,70 18,48 3,51 22,68 3,92 32,48 5, ,10 2,51 11,70 2,90 19,80 3,77 24,30 4,20 34,80 6, ,64 2,67 12,48 3,09 21,12 4,02 25,92 4,48 37,12 6, ,18 2,84 13,26 3,28 22,44 4,27 27,54 4,76 39,44 7, ,72 3,01 14,04 3,47 23,76 4,52 29,16 5,04 41,76 7, ,26 3,17 14,82 3,67 25,08 4,77 30,78 5,32 44,08 7, ,80 3,34 15,60 3,86 26,40 5,02 32,40 5,60 46,40 8, ,88 3,67 17,16 4,25 29,04 5,52 35,64 6,16 51,04 9, ,96 4,01 18,72 4,63 31,68 6,02 38,88 6,72 55,68 9, ,04 4,34 20,28 5,02 34,32 6,53 42,12 7,28 60,32 10, ,12 4,68 21,84 5,40 36,96 7,03 45,36 7,84 64,96 11, ,20 5,01 23,40 5,79 39,60 7,53 48,60 8,40 69,60 12,39-9 -

10 Hőleadás értékek 20 C helységhőmérsékletre (Watt) 21 (EKE) típus Magasság 90/70 C 75/65 C 90/70 C 75/65 C 90/70 C 75/65 C 90/70 C 75/65 C 90/70 C 75/65 C Tömeg és víztérfogat adatok Magasság Tömeg (kg) Víztart. (lit.) Tömeg (kg) Víztart. (lit.) Tömeg (kg) Víztart. (lit.) Tömeg (kg) Víztart. (lit.) Tömeg (kg) Víztart. (lit.) 400 3,72 1,21 5,40 1,43 9,12 1,97 11,16 2,23 15,84 3, ,65 1,52 6,75 1,79 11,40 2,46 13,95 2,79 19,80 4, ,58 1,82 8,10 2,15 13,68 2,95 16,74 3,35 23,76 5, ,51 2,12 9,45 2,51 15,96 3,44 19,53 3,91 27,72 6, ,44 2,42 10,80 2,86 18,24 3,94 22,32 4,46 31,68 6, ,37 2,73 12,15 3,22 20,52 4,43 25,11 5,02 35,64 7, ,30 3,03 13,50 3,58 22,80 4,92 27,90 5,58 39,60 8, ,23 3,33 14,85 3,94 25,08 5,41 30,69 6,14 43,56 9, ,16 3,64 16,20 4,30 27,36 5,90 33,48 6,70 47,52 10, ,09 3,94 17,55 4,65 29,64 6,40 36,27 7,25 51,48 11, ,02 4,24 18,90 5,01 31,92 6,89 39,06 7,81 55,44 12, ,95 4,55 20,25 5,37 34,20 7,38 41,85 8,37 59,40 12, ,88 4,85 21,60 5,73 36,48 7,87 44,64 8,93 63,36 13, ,81 5,15 22,95 6,09 38,76 8,36 47,43 9,49 67,32 14, ,74 5,45 24,30 6,44 41,04 8,86 50,22 10,04 71,28 15, ,67 5,76 25,65 6,80 43,32 9,35 53,01 10,60 75,24 16, ,60 6,06 27,00 7,16 45,60 9,84 55,80 11,16 79,20 17, ,46 6,67 29,70 7,88 50,16 10,82 61,38 12,28 87,12 18, ,32 7,27 32,40 8,59 54,72 11,81 66,96 13,39 95,04 20, ,18 7,88 35,10 9,31 59,28 12,79 72,54 14,51 102,96 22, ,04 8,48 37,80 10,02 63,84 13,78 78,12 15,62 110,88 24, ,90 9,09 40,50 10,74 68,40 14,76 83,70 16,74 118,80 25,

11 Hőleadás értékek 20 C helységhőmérsékletre (Watt) 22 (DK, DKv) típus Magasság 90/70 C 75/65 C 90/70 C 75/65 C 90/70 C 75/65 C 90/70 C 75/65 C 90/70 C 75/65 C Tömeg és víztérfogat adatok Magasság Tömeg (kg) Víztart. (lit.) Tömeg (kg) Víztart. (lit.) Tömeg (kg) Víztart. (lit.) Tömeg (kg) Víztart. (lit.) Tömeg (kg) Víztart. (lit.) 400 4,04 1,21 6,00 1,44 10,24 2,05 12,60 2,36 18,20 3, ,05 1,52 7,50 1,80 12,80 2,57 15,75 2,95 22,75 3, ,06 1,82 9,00 2,16 15,36 3,08 18,90 3,54 27,30 4, ,07 2,12 10,50 2,52 17,92 3,59 22,05 4,13 31,85 5, ,08 2,42 12,00 2,88 20,48 4,10 25,20 4,72 36,40 6, ,09 2,73 13,50 3,24 23,04 4,62 28,35 5,31 40,95 7, ,10 3,03 15,00 3,60 25,60 5,13 31,50 5,90 45,50 7, ,11 3,33 16,50 3,96 28,16 5,64 34,65 6,49 50,05 8, ,12 3,64 18,00 4,32 30,72 6,16 37,80 7,08 54,60 9, ,13 3,94 19,50 4,68 33,28 6,67 40,95 7,67 59,15 10, ,14 4,24 21,00 5,04 35,84 7,18 44,10 8,26 63,70 11, ,15 4,55 22,50 5,40 38,40 7,70 47,25 8,85 68,25 11, ,16 4,85 24,00 5,76 40,96 8,21 50,40 9,44 72,80 12, ,17 5,15 25,50 6,12 43,52 8,72 53,55 10,03 77,35 13, ,18 5,45 27,00 6,48 46,08 9,23 56,70 10,62 81,90 14, ,19 5,76 28,50 6,84 48,64 9,75 59,85 11,21 86,45 15, ,20 6,06 30,00 7,20 51,20 10,26 63,00 11,80 91,00 15, ,22 6,67 33,00 7,92 56,32 11,29 69,30 12,98 100,10 17, ,24 7,27 36,00 8,64 61,44 12,31 75,60 14,16 109,20 18, ,26 7,88 39,00 9,36 66,56 13,34 81,90 15,34 118,30 20, ,28 8,48 42,00 10,08 71,68 14,36 88,20 16,52 127,40 22, ,30 9,09 45,00 10,80 76,80 15,39 94,50 17,70 136,50 23,

12 Hőleadás értékek 20 C helységhőmérsékletre (Watt) 33 (DKEK, DKEKv) típus Magasság 90/70 C 75/65 C 90/70 C 75/65 C 90/70 C 75/65 C 90/70 C 75/65 C 90/70 C 75/65 C Tömeg és víztérfogat adatok Magasság Tömeg (kg) Víztart. (lit.) Tömeg (kg) Víztart. (lit.) Tömeg (kg) Víztart. (lit.) Tömeg (kg) Víztart. (lit.) Tömeg (kg) Víztart. (lit.) 400 6,00 1,74 8,96 2,12 15,32 3,05 18,88 3,52 27,28 4, ,50 2,17 11,20 2,65 19,15 3,82 23,60 4,40 34,10 5, ,00 2,60 13,44 3,18 22,98 4,58 28,32 5,28 40,92 6, ,50 3,04 15,68 3,71 26,81 5,34 33,04 6,16 47,74 8, ,00 3,47 17,92 4,24 30,64 6,10 37,76 7,04 54,56 9, ,50 3,91 20,16 4,77 34,47 6,87 42,48 7,92 61,38 10, ,00 4,34 22,40 5,30 38,30 7,63 47,20 8,80 68,20 11, ,50 4,77 24,64 5,83 42,13 8,39 51,92 9,68 75,02 12, ,00 5,21 26,88 6,36 45,96 9,16 56,64 10,56 81,84 13, ,50 5,64 29,12 6,89 49,79 9,92 61,36 11,44 88,66 15, ,00 6,08 31,36 7,42 53,62 10,68 66,08 12,32 95,48 16, ,50 6,51 33,60 7,95 57,45 11,45 70,80 13,20 102,30 17, ,00 6,94 35,84 8,48 61,28 12,21 75,52 14,08 109,12 18, ,50 7,38 38,08 9,01 65,11 12,97 80,24 14,96 115,94 19, ,00 7,81 40,32 9,54 68,94 13,73 84,96 15,84 122,76 20, ,50 8,25 42,56 10,07 72,77 14,50 89,68 16,72 129,58 22, ,00 8,68 44,80 10,60 76,60 15,26 94,40 17,60 136,40 23, ,00 9,55 49,28 11,66 84,26 16,79 103,84 19,36 150,04 25, ,00 10,42 53,76 12,72 91,92 18,31 113,28 21,12 163,68 27, ,00 11,28 58,24 13,78 99,58 19,84 122,72 22,88 177,32 30, ,00 12,15 62,72 14,84 107,24 21,36 132,16 24,64 190,96 32, ,00 13,02 67,20 15,90 114,90 22,89 141,60 26,40 204,60 34,
