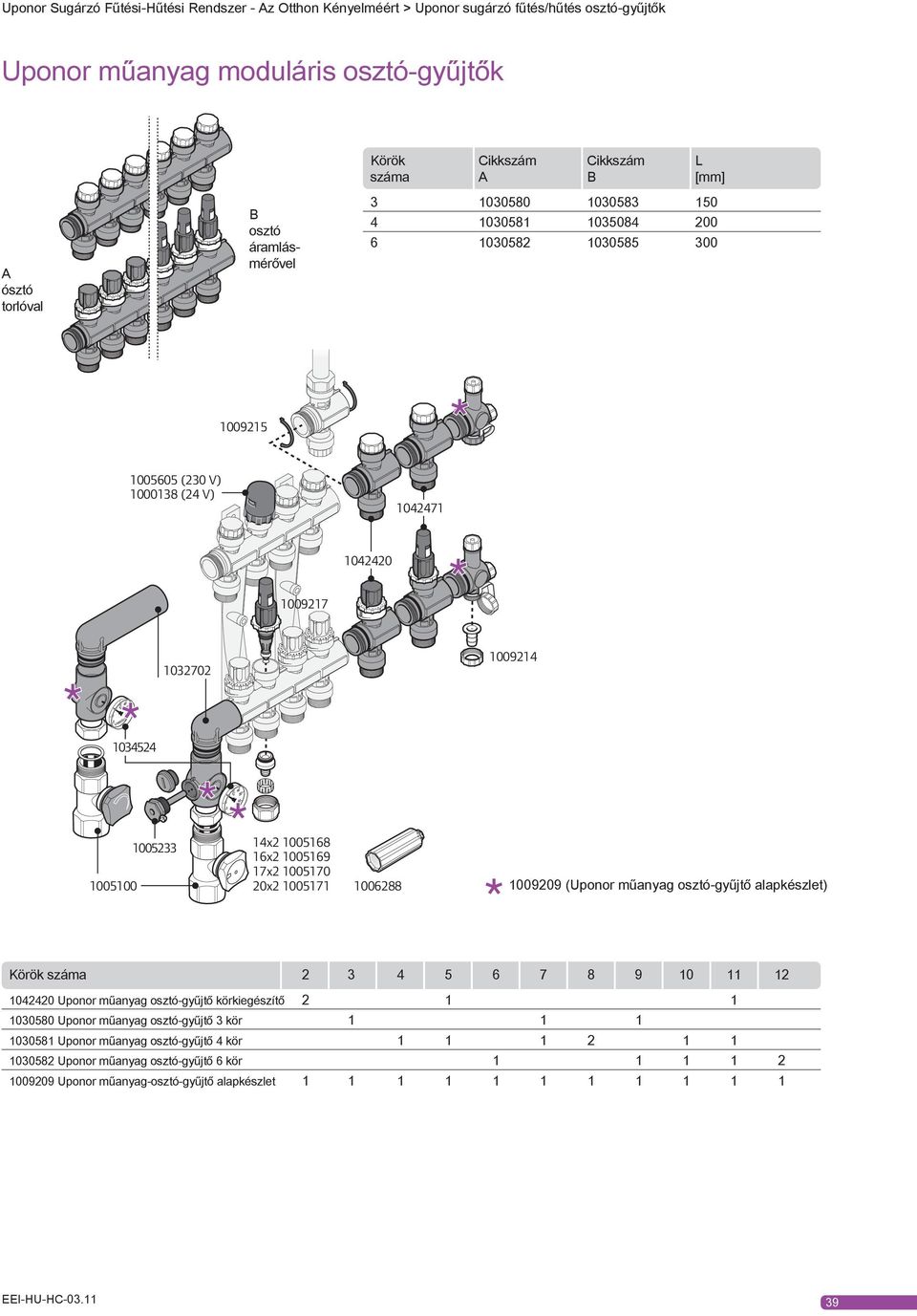

1 Uponor műanyag moduláris osztó-gyűjtők Körök Cikkszám Cikkszám L száma A B [mm] A ósztó torlóval B osztó áramlásmérővel (230 V) (24 V) x x x x (Uponor műanyag osztó-gyűjtő alapkészlet) Körök száma Uponor műanyag osztó-gyűjtő körkiegészítő Uponor műanyag osztó-gyűjtő 3 kör Uponor műanyag osztó-gyűjtő 4 kör Uponor műanyag osztó-gyűjtő 6 kör Uponor műanyag-osztó-gyűjtő alapkészlet EEI-HU-HC

2 Uponor moduláris műanyag osztó-gyűjtő Uponor moduláris műanyag osztó-gyűjtő torlóval Az osztó-gyűjtő üvegszál erősítésű polimaidból készül. A fűtési körök 3/4"-os külsőmenetes eurokónuszos csatlakozásúak, amelyek kompatibilisek az Uponor csavarzatokkal. A körök közti osztástávolság 50 mm (csőtengelyben). Az osztótestek összecsavarozhatók és kiegészíthetők további körökkel is. Az állásszabályzók a gyűjtőre szerelendők. Minden egyes kör térfogatárama külön-külön beállítható. Max. üzemi hőmérséklet 70 C; max. üzemi nyomás: 6 bar. Cikkszám kör [-] l [mm] Megjegyzés Csom. Ár (Ft) Uponor műanyag osztó-gyűjtő 3kör torlós torlóval, 3 kör 1 db ,- Uponor műanyag osztó-gyűjtő 4kör torlós torlóval, 4 kör 1 db ,- Uponor műanyag osztó-gyűjtő 6kör torlós torlóval, 6 kör 1 db ,- Uponor moduláris műanyag osztó-gyűjtő áramlásmérővel Az osztó-gyűjtő üvegszál erősítésű polimaidból készül. A fűtési körök 3/4"-os külsőmenetes euro-kónuszos csatlakozásúak, amelyek kompatibilisek az Uponor csavarzatokkal. A körök közti osztástávolság 50 mm (csőtengelyben). Az osztótestek összecsavarozhatók és kiegészíthetők további körökkel is. Az állásszabályzók a gyűjtőre szerelendők. Az osztón a tömegáramok beállíthatók és ellenőrizhetők (0-4 l/perc állásszabályzó ablaknál) körönként. Max. üzemi hőmérséklet 70 C; max. üzemi nyomás: 6 bar. Cikkszám kör [-] l [mm] Megjegyzés Csom. Ár (Ft) Uponor műanyag osztó-gyűjtő 3kör ár.m áramlásmérővel, 3 kör 1 db ,- Uponor műanyag osztó-gyűjtő 4kör ár.m áramlásmérővel, 4 kör 1 db ,- Uponor műanyag osztó-gyűjtő 6kör ár.m áramlásmérővel, 6 kör 1 db ,- Uponor moduláris műanyag osztó-gyűjtő tartozékok Uponor műanyag osztó-gyűjtő alapkészlet Uponor műanyag osztó-gyűjtő tartózékok, tartóval, lapos tömítésű menetes csatlakozóval, hőmérővel, és légtelenítővel, töltővel ürítővel, by-pass elemmel. Cikkszám l [mm] Megjegyzés Csom. Ár (Ft) Uponor műa. osztó-gyűjtő alapkészlet 1" 1 klt ,- 40 EEI-HU-HC-03.11

3 Uponor moduláris műanyag osztó-gyűjtő tartozékok Uponor műanyag osztó-gyűjtő könyök csatlakozó Uponor könyökidom szett műanyag osztó-gyűjtő alsó csatlakoztatásához üvegszál erősítésű poliamidból. Max. üzemi hőmérséklet 70 C; max. üzemi nyomás: 6 bar Uponor műaanyag osztó-gyűjtő könyök alsó bekötéshez 1 klt ,- Uponor műanyag osztó-gyűjtő körkiegészítő Uponor műanyag osztó-gyűjtő körkiegészítő szett torlóval, fűtőkör bővítéséhez, az osztóelem torlószeleppel a gyűjtőelem állásszabályzó csatlakozás lehetőséggel. Üvegszál erősítésű poliamidból. Max. üzemi hőmérséklet 60 C; max. üzemi nyomás: 6 bar. Cikkszám Km [coll] Megjegyzés Csom. Ár (Ft) Uponor műa.osztó-gyűjtő körkieg. torl G 3/4 körkiegészítő szett torló szeleppel 1 klt ,- Uponor műanyag osztó-gyűjtő körkiegészítő Uponor műanyag osztó-gyűjtő körkiegészítő szett áramlásmérővel, fűtőkör bővítéséhez, az osztóelem áramlásmérővel a gyűjtőelem állásszabályzó csatlakozás lehetőséggel. Az osztóelemen a tömegáramok beállíthatók és ellenőrizhetők (0-4 l/perc állásszabályzó ablaknál). Az állásszabályzók a gyűjtőelemre szerelendők. Csatlakozó csavarzat nélkül, üvegszál erősítésű poliamidból. Max. üzemi hőmérséklet 60 C; max. üzemi nyomás: 6 bar. Cikkszám Km [coll] Megjegyzés Csom. Ár (Ft) Uponor műa. osztó-gyűjtő körkieg. ár.m G 3/4 körkiegészítő szett áramlásmérővel 1 klt ,- Uponor műanyag osztó-gyűjtő távtartó gyűrű Uponor műanyag osztó-gyűjtő körkiegészítő szett csatlakoztatásaihoz, abban az esetben, ha egyes fűtökörcsatlakozásokat felülröl akarunk bekötni Uponor műa. osztó-gyűjtő távtartó gyűrű 1 klt ,- EEI-HU-HC

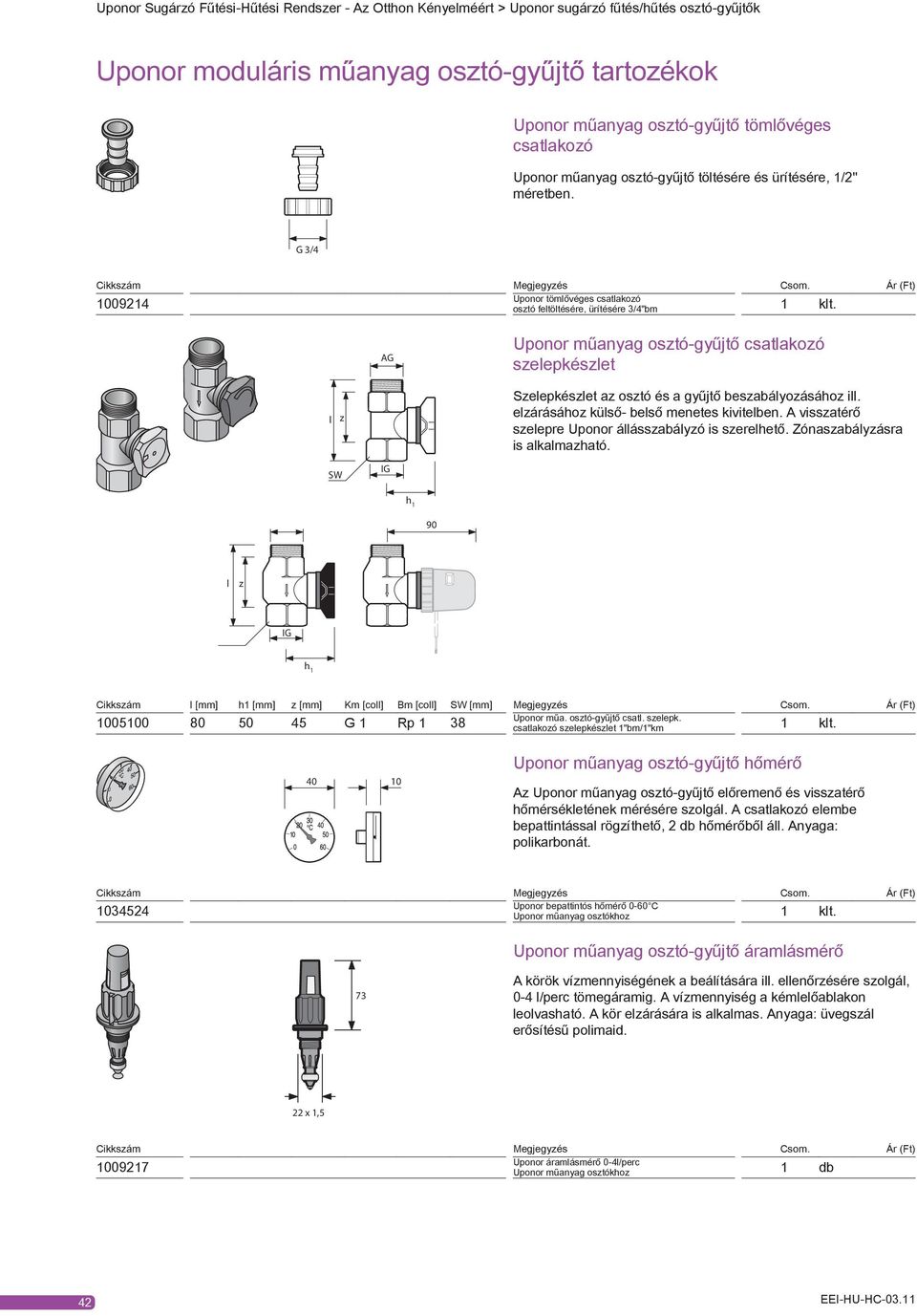

4 Uponor moduláris műanyag osztó-gyűjtő tartozékok Uponor műanyag osztó-gyűjtő tömlővéges csatlakozó Uponor műanyag osztó-gyűjtő töltésére és ürítésére, 1/2'' méretben. G 3/4 Uponor tömlővéges csatlakozó osztó feltöltésére, ürítésére 3/4"bm 1 klt. 345,- Uponor műanyag osztó-gyűjtő csatlakozó szelepkészlet l z Szelepkészlet az osztó és a gyűjtő beszabályozásához ill. elzárásához külső- belső menetes kivitelben. A visszatérő szelepre Uponor állásszabályzó is szerelhető. Zónaszabályzásra is alkalmazható. SW h 1 90 l z h 1 Cikkszám l [mm] h1 [mm] z [mm] Km [coll] Bm [coll] SW [mm] Megjegyzés Csom. Ár (Ft) Uponor műa. osztó-gyűjtő csatl. szelepk G 1 Rp 1 38 csatlakozó szelepkészlet 1"bm/1"km 1 klt. 12.5, Uponor műanyag osztó-gyűjtő hőmérő Az Uponor műanyag osztó-gyűjtő előremenő és visszatérő hőmérsékletének mérésére szolgál. A csatlakozó elembe bepattintással rögzíthető, 2 db hőmérőből áll. Anyaga: polikarbonát. Uponor bepattintós hőmérő 0-60 C Uponor műanyag osztókhoz 1 klt ,- Uponor műanyag osztó-gyűjtő áramlásmérő 73 A körök vízmennyiségének a beálítására ill. ellenőrzésére szolgál, 0-4 l/perc tömegáramig. A vízmennyiség a kémlelőablakon leolvasható. A kör elzárására is alkalmas. Anyaga: üvegszál erősítésű polimaid. 22 x 1,5 Uponor áramlásmérő 0-4l/perc Uponor műanyag osztókhoz 1 db 2.959,- 42 EEI-HU-HC-03.11

5 Uponor osztó-gyűjtő tartozékok Uponor PE-Xa csavarzat 9.9 Uponor PE-Xa csavarzat 9.9 x 1.1 mm-es cső csatlakoztatására az Uponor osztóhoz, anyaga sárgaréz. l d SW Cikkszám d [mm] Bm [coll] l [mm] SW [mm] Megjegyzés Csom. Ár (Ft) Uponor PE-Xa csavarzat 9.9x1.1-3/4"bm ek G 3/ eurokónuszos csavarzat PE-Xa gyűrűvel 10 db 1.621,- 18 d 5 Uponor PE-Xa csavarzat Csatlakozó csavarzat sárgarézből, Uponor PE-Xa csövek osztóhoz való csatlakoztatására, 3/4"-os belső menetes eurokónuszos anyával. A DIN EN ISO szabvány szerint. SW Cikkszám d [mm] Bm [coll] SW [mm] Megjegyzés Csom. Ár (Ft) Uponor PE-Xa csavarzat 14x2.0-3/4"bm ek G 3/4 30 eurokónuszos csavarzat 10 db 1.149,- Uponor PE-Xa csavarzat 17x2.0-3/4"bm ek G 3/4 30 eurokónuszos csavarzat 10 db 1.179,- Uponor PE-Xa csavarzat 20x2.0-3/4"bm ek G 3/4 30 eurokónuszos csavarzat 10 db Uponor MLC csatlakozó csavarzat Egy darabként szállított, nikelezett, rézötvözetből készült csatlakozó PPSU belsővel, a roppatógyűrű anyaga PA. A csavarzatot Uponor csövek osztóhoz való csatlakoztatására lehet használni. A 1/2"-os és a 3/4"-os eurokónusz csatlakozó megfelel a DIN EN ISO szabványnak. Cikkszám d [mm] Bm [coll] Megjegyzés Csom. Ár (Ft) Uponor MLC csavarzat 14-3/4"bm eurok G3/4 eurokónuszos csavarzat 10 db 1.108,- Uponor MLC csavarzat 16-3/4"bm eurok G 3/4 eurokónuszos csavarzat 10 db 810,- Uponor MLC csavarzat 20-3/4"bm eurok G3/4 eurokónuszos csavarzat 10 db 925,- Uponor golyóscsap Anyaga nikelezett réz. Lapos tömítésű 1 -os külsőmenetes csatlakozással. Hossza: 60 mm. Uponor sárgaréz golyóscsap 1 km-1 bm sík tömítőfelülettel 1 klt ,- EEI-HU-HC

6 Uponor csővezető ív Uponor csővezető ív Csővezető ív a cső és az osztó csatlakoztatásához. Anyaga: horganyzott acél. Cikkszám d [mm] Megjegyzés Csom. Ár (Ft) Uponor csővezető ív mm 50 db 364, Uponor csővezető ív mm 50 db 370, Uponor csővezető ív 20 mm 50 db 379,- Uponor csővezető ív - műanyag 90 -os ív, anyaga: ütésálló műanyag. Cikkszám d [mm] Megjegyzés Csom. Ár (Ft) Uponor csővezető ív 9.9 mm műanyag 50 db 150,- Uponor osztószekrények Uponor falba építhető osztószekrények Uponor osztószekrény osztó-gyűjtők, Uponor szabályzók, ill. bekeverő egységek eltakarására, beépített rögzítő sínnel. Anyaga: horganyzott acél. A látható részek RAL 9010 (fehér) porszórással vannal ellátva. Szekrény szélessége (kerettel): mm Szekrény mélysége: mm Szekrény magassága: mm Cikkszám w [mm] h [mm] Megjegyzés Ár (Ft) Uponor osztószekrény 1.típus falba építhető x555mm 1 db ,- Uponor osztószekrény 2.típus falba építhető x710mm 1 db ,- Uponor osztószekrény 3.típus falba építhető x785mm 1 db ,- Uponor osztószekrény 4.típus falba építhető x950mm 1 db ,- 44 EEI-HU-HC-03.11

7 Uponor osztószekrények Uponor falon kívüli osztószekrények Uponor osztószekrény osztó-gyűjtők, Uponor szabályzók, ill. bekeverő egységek eltakarására, beépített rögzítő sínnel. Anyaga: horganyzott acél. A látható részek RAL 9010 (fehér) porszórással vannal ellátva. Szekrény szélessége (kerettel): mm Szekrény mélysége: 160mm Szekrény magassága: 820mm Cikkszám w [mm] h [mm] Megjegyzés Ár (Ft) Uponor osztószekrény 1.típus falon kívüli 820x555mm 1 db ,- Uponor osztószekrény 2.típus falon kívüli 820x710mm 1 db ,- Uponor osztószekrény 3.típus falon kívüli 820x785mm 1 db ,- Uponor osztószekrény 4.típus falon kívüli 820x950mm 1 db ,- EEI-HU-HC
