1 Szolár állomás TERVEZÉSI SEGÉDLET

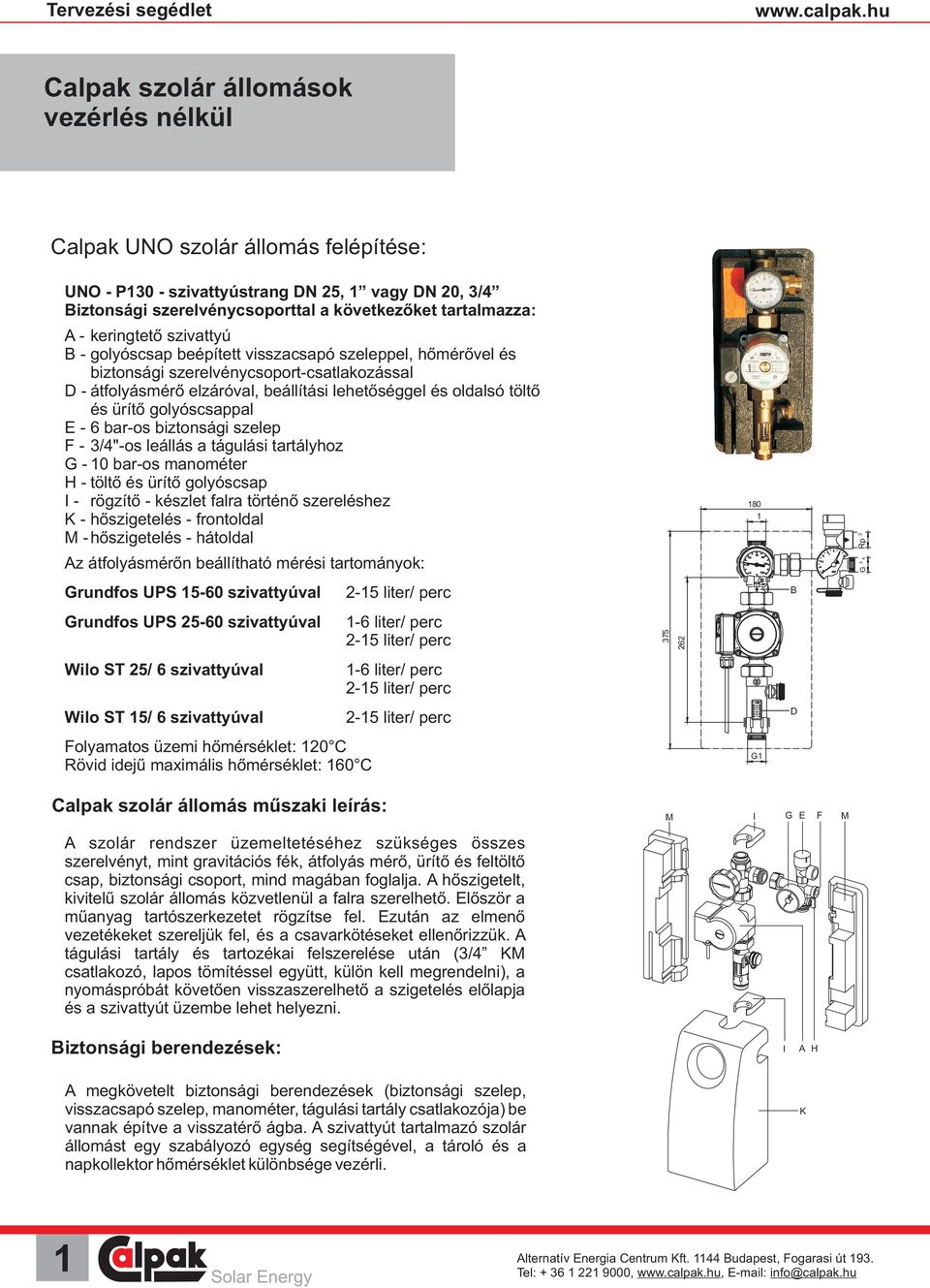

2 vezérlés nélkül Calpak UNO szolár állomás felépítése: UNO - P130 - szivattyústrang DN 25, 1 vagy DN 20, 3/4 Biztonsági szerelvénycsoporttal a következőket tartalmazza: A - keringtető szivattyú B - golyóscsap beépített visszacsapó szeleppel, hőmérővel és biztonsági szerelvénycsoport-csatlakozással D - átfolyásmérő elzáróval, beállítási lehetőséggel és oldalsó töltő és ürítő golyóscsappal E - 6 bar-os biztonsági szelep F - 3/4"-os leállás a tágulási tartályhoz G - 10 bar-os manométer H - töltő és ürítő golyóscsap I - rögzítő - készlet falra történő szereléshez K - hőszigetelés - frontoldal - hőszigetelés - hátoldal Rp szivattyúval Wilo ST 25/ 6 szivattyúval Wilo ST 15/ 6 szivattyúval 3 G B Grundfos UPS szivattyúval 4 Az átfolyásmérőn beállítható mérési tartományok: D Folyamatos üzemi hőmérséklet: 120 C Rövid idejű maximális hőmérséklet: 160 C Calpak szolár állomás műszaki leírás: I G E F A szolár rendszer üzemeltetéséhez szükséges összes szerelvényt, mint gravitációs fék, átfolyás mérő, ürítő és feltöltő csap, biztonsági csoport, mind magában foglalja. A hőszigetelt, kivitelű szolár állomás közvetlenül a falra szerelhető. Először a műanyag tartószerkezetet rögzítse fel. Ezután az elmenő vezetékeket szereljük fel, és a csavarkötéseket ellenőrizzük. A tágulási tartály és tartozékai felszerelése után (3/4 K csatlakozó, lapos tömítéssel együtt, külön kell megrendelni), a nyomáspróbát követően visszaszerelhető a szigetelés előlapja és a szivattyút üzembe lehet helyezni. Biztonsági berendezések: I A megkövetelt biztonsági berendezések (biztonsági szelep, visszacsapó szelep, manométer, tágulási tartály csatlakozója) be vannak építve a visszatérő ágba. A szivattyút tartalmazó szolár állomást egy szabályozó egység segítségével, a tároló és a napkollektor hőmérséklet különbsége vezérli. 1 A H K

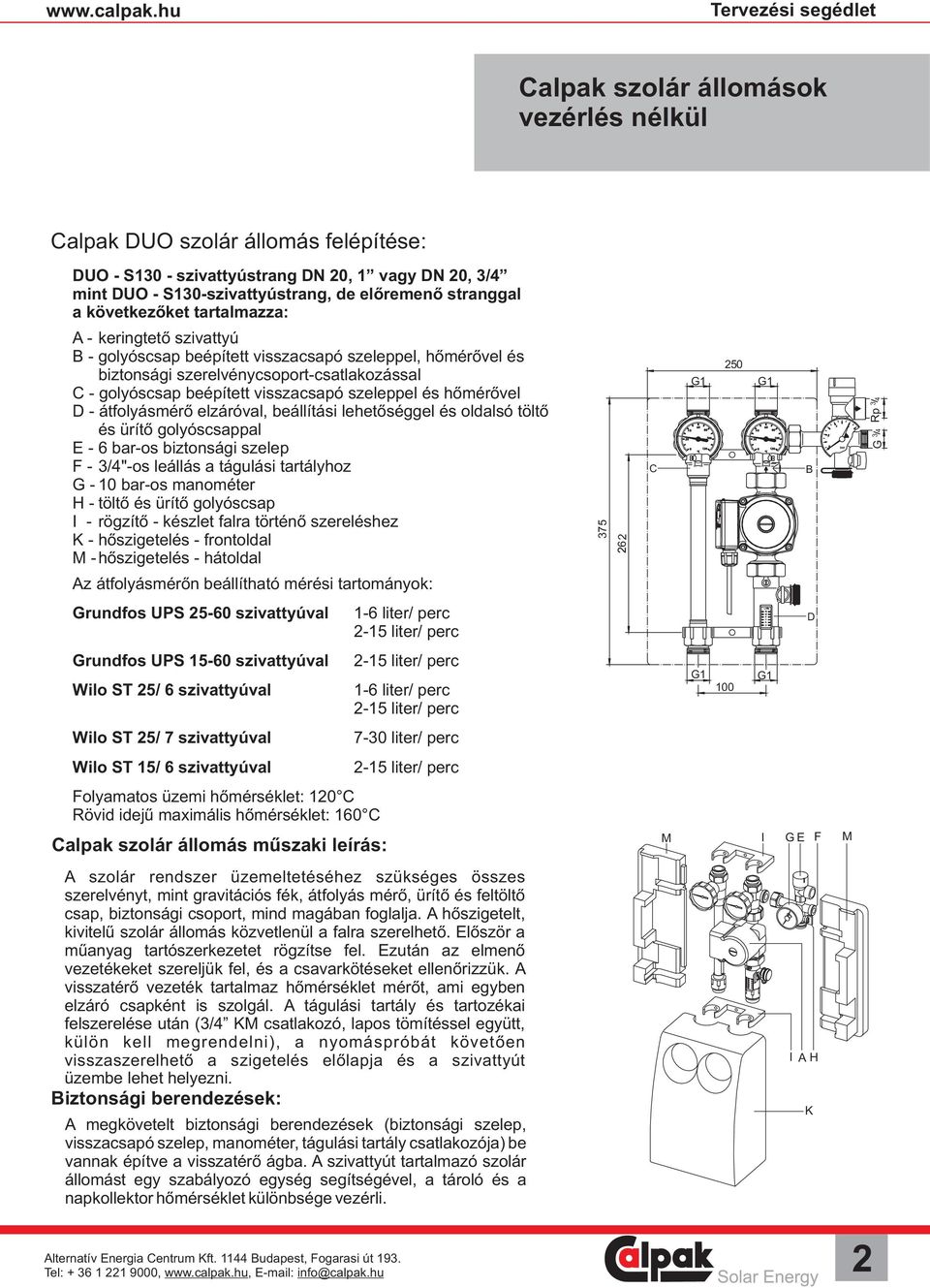

3 vezérlés nélkül Calpak DUO szolár állomás felépítése: DUO - S130 - szivattyústrang DN 20, 1 vagy DN 20, 3/4 mint DUO - S130-szivattyústrang, de előremenő stranggal a következőket tartalmazza: A - keringtető szivattyú B - golyóscsap beépített visszacsapó szeleppel, hőmérővel és biztonsági szerelvénycsoport-csatlakozással C - golyóscsap beépített visszacsapó szeleppel és hőmérővel D - átfolyásmérő elzáróval, beállítási lehetőséggel és oldalsó töltő és ürítő golyóscsappal E - 6 bar-os biztonsági szelep F - 3/4"-os leállás a tágulási tartályhoz G - 10 bar-os manométer H - töltő és ürítő golyóscsap I - rögzítő - készlet falra történő szereléshez K - hőszigetelés - frontoldal -hőszigetelés - hátoldal Az átfolyásmérőn beállítható mérési tartományok: C 250 B G 3 4 Rp 3 4 szivattyúval D Grundfos UPS szivattyúval Wilo ST 25/ 6 szivattyúval 100 Wilo ST 25/ 7 szivattyúval Wilo ST 15/ 6 szivattyúval Folyamatos üzemi hőmérséklet: 120 C Rövid idejű maximális hőmérséklet: 160 C Calpak szolár állomás műszaki leírás: I G E F A szolár rendszer üzemeltetéséhez szükséges összes szerelvényt, mint gravitációs fék, átfolyás mérő, ürítő és feltöltő csap, biztonsági csoport, mind magában foglalja. A hőszigetelt, kivitelű szolár állomás közvetlenül a falra szerelhető. Először a műanyag tartószerkezetet rögzítse fel. Ezután az elmenő vezetékeket szereljük fel, és a csavarkötéseket ellenőr izzük. A visszatérő vezeték tartalmaz hőmérséklet mérőt, ami egyben elzáró csapként is szolgál. A tágulási tartály és tartozékai felszerelése után (3/4 K csatlakozó, lapos tömítéssel együtt, külön kell megrendelni), a nyomáspróbát követően visszaszerelhető a szigetelés előlapja és a szivattyút üzembe lehet helyezni. Biztonsági berendezések: A megkövetelt biztonsági berendezések (biztonsági szelep, visszacsapó szelep, manométer, tágulási tartály csatlakozója) be vannak építve a visszatérő ágba. A szivattyút tartalmazó szolár állomást egy szabályozó egység segítségével, a tároló és a napkollektor hőmérséklet különbsége vezérli. I A H K 2

4 vezérlés nélkül Calpak DUO szolár állomás felépítése: DUO - L130 - szivattyústrang DN 25, 1 vagy DN 20, 3/4 mint DUO - L130 csatlakozó egység, de légtelenítővel a következőket tartalmazza: A - keringtető szivattyú B - golyóscsap beépített visszacsapó szeleppel, hőmérővel és biztonsági szerelvénycsoport-csatlakozással C - golyóscsap beépített visszacsapó szeleppel és hőmérővel D - átfolyásmérő elzáróval, beállítási lehetőséggel és oldalsó töltő és ürítő golyóscsappal E - 6 bar-os biztonsági szelep F - 3/4"-os leállás a tágulási tartályhoz G - 10 bar-os manométer H - töltő és ürítő golyóscsap I - rögzítő - készlet falra történő szereléshez K - hőszigetelés - frontoldal - hőszigetelés - hátoldal L - mikrobuborék leválasztó 250 Wilo ST 25/ 6 szivattyúval Wilo ST 25/ 7 szivattyúval Wilo ST 15/ 6 szivattyúval 3 G L D Folyamatos üzemi hőmérséklet: 120 C Rövid idejű maximális hőmérséklet: 160 C 100 Calpak szolár állomás műszaki leírás: A szolár rendszer üzemeltetéséhez szükséges összes szerelvényt, mint gravitációs fék, átfolyás mérő, ürítő és feltöltő csap, biztonsági csoport, mind magában foglalja. A hőszigetelt, kivitelű szolár állomás közvetlenül a falra szerelhető. Először a műanyag tartószerkezetet rögzítse fel. Ezután az elmenő vezetékeket szereljük fel, és a csavarkötéseket ellenőrizzük. A visszatérő vezeték tartalmaz hőmérséklet mérőt, ami egyben elzáró csapként is szolgál, továbbá mikrobuborék leválasztót kézi légtelenítővel. A tágulási tartály és tartozékai felszerelése után (3/4 K csatlakozó, lapos tömítéssel együtt, külön kell megrendelni), a nyomáspróbát követően visszaszerelhető a s zigetelés előlapja és a szivattyút üzembe lehet helyezni. Biztonsági berendezések: A megkövetelt biztonsági berendezések (biztonsági szelep, visszacsapó szelep, manométer, tágulási tartály csatlakozója) be vannak építve a visszatérő ágba. A szivattyút tartalmazó szolár állomást egy szabályozó egység segítségével, a tároló és a napkollektor hőmérséklet különbsége vezérli. 3 B 130 C Grundfos UPS szivattyúval szivattyúval Rp 3 4 Az átfolyásmérőn beállítható mérési tartományok: I GE F I AH K

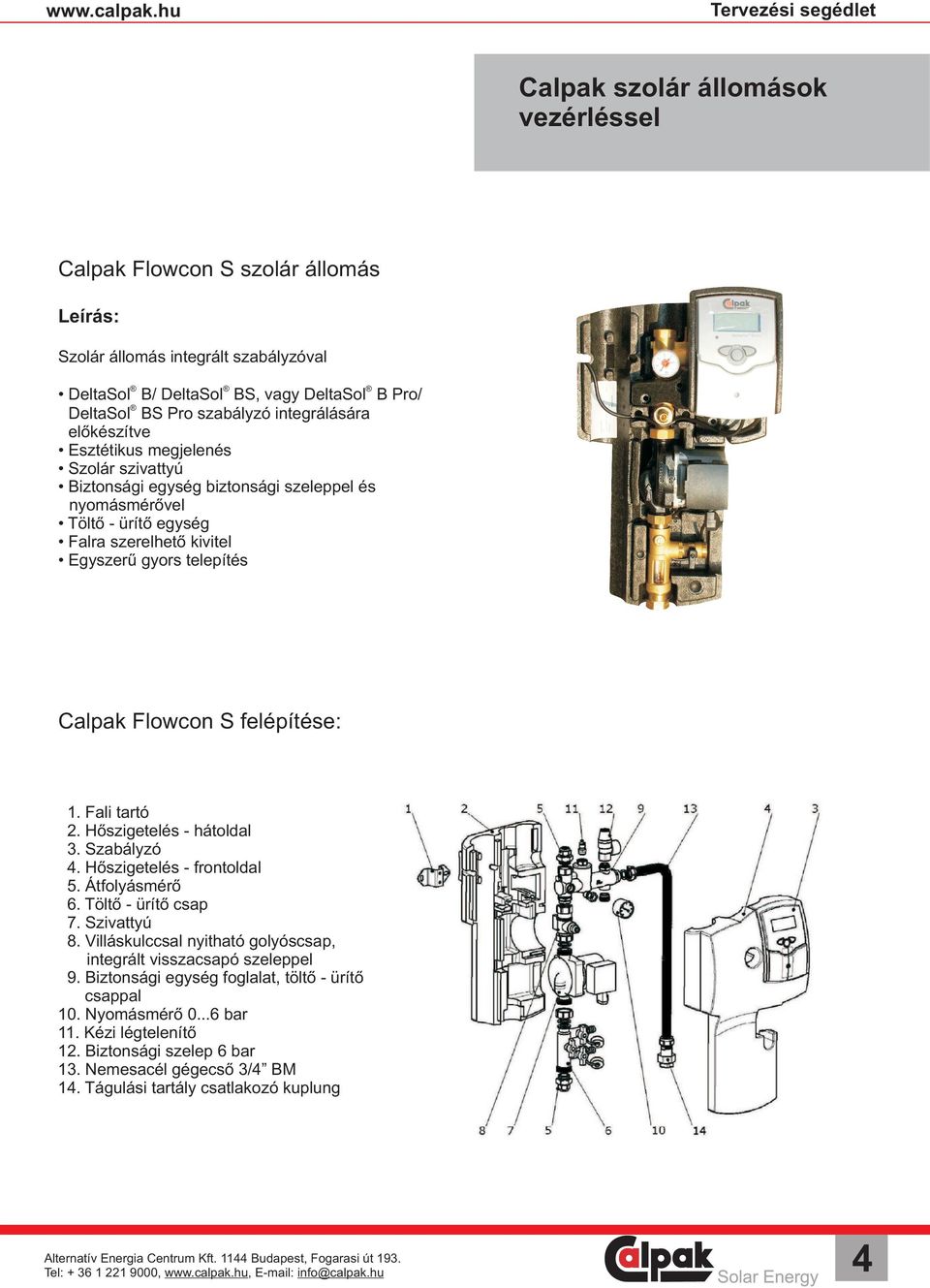

5 vezérléssel Calpak Flowcon S szolár állomás Leírás: Szolár állomás integrált szabályzóval DeltaSol B/ DeltaSol BS, vagy DeltaSol B Pro/ DeltaSol BS Pro szabályzó integrálására előkészítve Esztétikus megjelenés Szolár szivattyú Biztonsági egység biztonsági szeleppel és nyomásmérővel Töltő - ürítő egység Falra szerelhető kivitel Egyszerű gyors telepítés Calpak Flowcon S felépítése: 1. Fali tartó 2. Hőszigetelés - hátoldal 3. Szabályzó 4. Hőszigetelés - frontoldal 5. Átfolyásmérő 6. Töltő - ürítő csap 7. Szivattyú 8. Villáskulccsal nyitható golyóscsap, integrált visszacsapó szeleppel 9. Biztonsági egység foglalat, töltő - ürítő csappal 10. Nyomásmérő bar 11. Kézi légtelenítő 12. Biztonsági szelep 6 bar 13. Nemesacél gégecső 3/4 B 14. Tágulási tartály csatlakozó kuplung 4

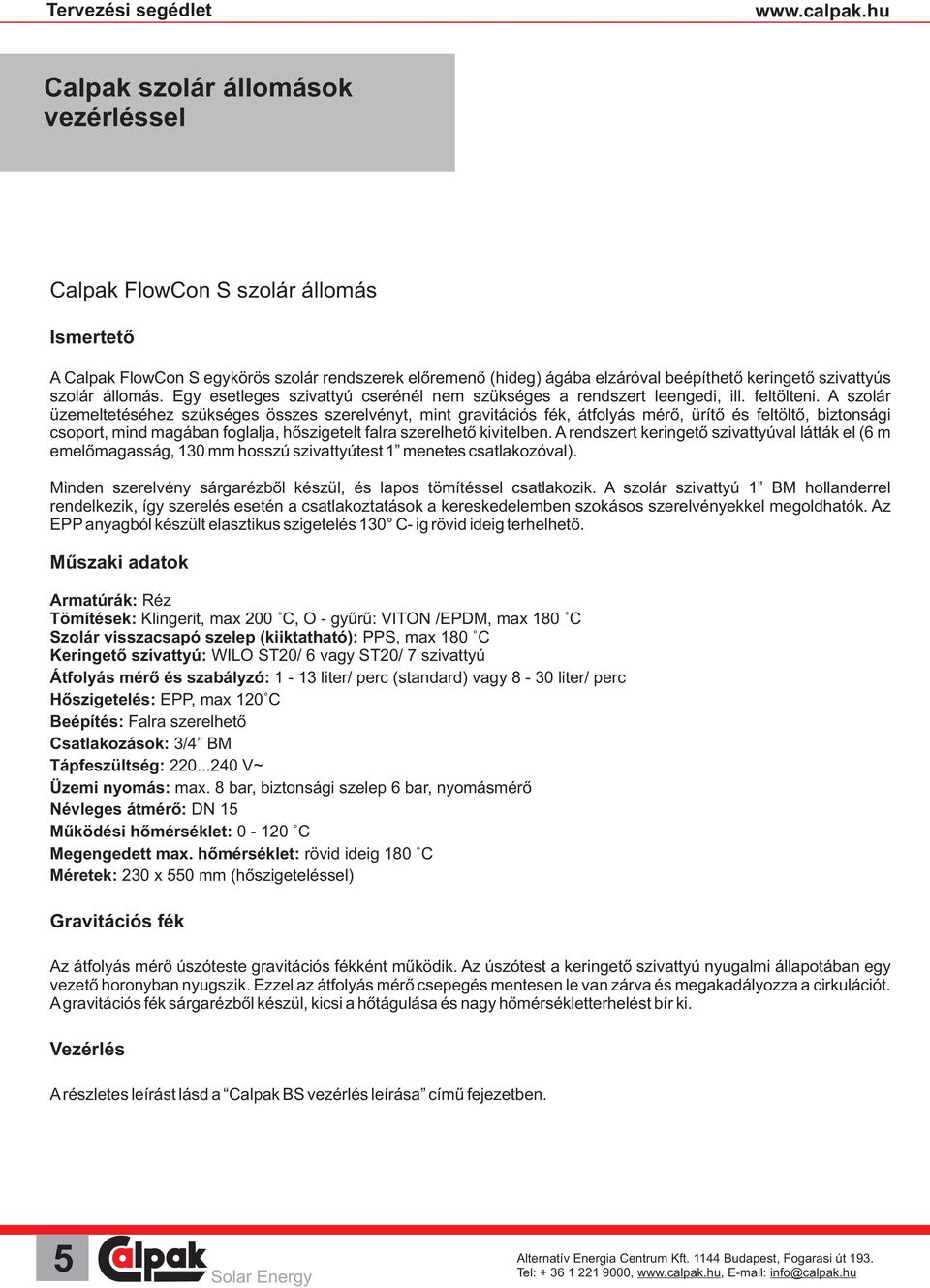

6 vezérléssel Calpak FlowCon S szolár állomás Ismertető A Calpak FlowCon S egykörös szolár rendszerek előremenő (hideg) ágába elzáróval beépíthető keringető szivattyús szolár állomás. Egy esetleges szivattyú cserénél nem szükséges a rendszert leengedi, ill. feltölteni. A szolár üzemeltetéséhez szükséges összes szerelvényt, mint gravitációs fék, átfolyás mérő, ürítő és feltöltő, biztonsági csoport, mind magában foglalja, hőszigetelt falra szerelhető kivitelben. A rendszert keringető szivattyúval látták el (6 m emelőmagasság, 130 mm hosszú szivattyútest 1 menetes csatlakozóval). inden szerelvény sárgarézből készül, és lapos tömítéssel csatlakozik. A szolár szivattyú 1 B hollanderrel rendelkezik, így szerelés esetén a csatlakoztatások a kereskedelemben szokásos szerelvényekkel megoldhatók. Az EPP anyagból készült elasztikus szigetelés 130 C- ig rövid ideig terhelhető. űszaki adatok Armatúrák: Réz Tömítések: Klingerit, max 200 C, O - gyűrű: VITON /EPD, max 180 C Szolár visszacsapó szelep (kiiktatható): PPS, max 180 C Keringető szivattyú: WILO ST20/ 6 vagy ST20/ 7 szivattyú Átfolyás mérő és szabályzó: 1-13 liter/ perc (standard) vagy 8-30 liter/ perc Hőszigetelés: EPP, max 120 C Beépítés: Falra szerelhető Csatlakozások: 3/4 B Tápfeszültség: V~ Üzemi nyomás: max. 8 bar, biztonsági szelep 6 bar, nyomásmérő Névleges átmérő: DN 15 űködési hőmérséklet: C egengedett max. hőmérséklet: rövid ideig 180 C éretek: 230 x 550 mm (hőszigeteléssel) Gravitációs fék Az átfolyás mérő úszóteste gravitációs fékként működik. Az úszótest a keringető szivattyú nyugalmi állapotában egy vezető horonyban nyugszik. Ezzel az átfolyás mérő csepegés mentesen le van zárva és megakadályozza a cirkulációt. A gravitációs fék sárgarézből készül, kicsi a hőtágulása és nagy hőmérsékletterhelést bír ki. Vezérlés A részletes leírást lásd a Calpak BS vezérlés leírása című fejezetben. 5

7 választható tartozékok Calpak szolár állomás választható kiegészítők: Grundfos UPS szolár szivattyúk: Grundfos UPS szolár szivattyúk jellemzői: Közeghőmérséklet: C (140 C) Üzemi nyomás: max 0.1 Pa (10 bar) Teljesítményfelvétel: W Fordulatszám: fix 2 vagy 3 Csatlakozás: menetes Szállítómagasság: 5-12 m Szivattyúház: öntöttvas kataforézises bevonattal Általános jellemzők: - agas hőmérséklettűrés - egerősített elektromos szigetelés egnevezés Szállító mag. Bekötési táv. Csatlakozás Rendelési szám Solar Solar Solar Solar m 7 m 8 m 12 m 130 mm AEC-A AEC-A AEC-A AEC-A Wilo Star ST (SolarStar) szivattyúk: Wilo Star ST (SolarStar) szivattyúk jellemzői: Közeghőmérséklet: C (2 órás rövidüzem esetén 120 C) Üzemi nyomás: max 0.1 Pa (10 bar) Teljesítményfelvétel: W Fordulatszám: fokozatkapcsolás, 1 vagy 2 vagy 3 Csatlakozás: menetes Szállítómagasság: 5-12 m Szivattyúház: szürkeöntvény, kataforézises bevonattal Általános jellemzők: - agas hőmérséklettűrés - egerősített elektromos szigetelés egnevezés Szállító mag. Bekötési táv. Csatlakozás Rendelési szám Star-ST 20/4 Star-ST 20/6 Star-ST 20/7 Star-ST 20/9 Star-ST 20/11 Star-ST 25/4 Star-ST 25/6 Star-ST 25/7 5 m 6 m 7 m 9 m 11 m 4 m 6 m 7 m AEC-A AEC-A AEC-A AEC-A AEC-A AEC-A AEC-A AEC-A

8 választható tartozékok Stranglégtelenítő (mikrobuborék leválasztó): Jellemzői: Használható: Anyag: Felület: csővezetékbe történő beépítésre sárgaréz anyagból készült nyers űködési elv: A mikrobuborék leválasztó egységet gyárilag a DUO szolár állomásunk tartalmazza. Feladata, a felgyülemlett levegő buborékok eltávolítása a rendszerből. A összegyűjtött levegőt a kézi légtelenítő megnyitásával ürítheti ki. egnevezés ikrobuborék leválasztó Anyag Rendelési szám AEC-A Térfogatáram-mérő (átfolyásmérő): űködési elv: Az átfolyásmérő egységet gyárilag mindegyik szolár állomásunk tartalmazza. Feladata, a szolár folyadék térfogatáramának a mérése és finomszabályzása. A durva beszabályzást a szivattyú fordulatszám kapcsolójával végezze. egnevezés 1-6 átfolyásmérő 2-15 átfolyásmérő 7-30 átfolyásmérő Anyag Átfolyás érték Rendelési szám AEC-A AEC-A AEC-A Roppantó gyűrűs csavarzat: Jellemzői: Használható: Anyag: éretei: Felület: réz és lágyacél csövekhez sárgaréz anyagból készült / 18 mm, / 22 mm, / 28 mm nyers A roppantós gyűrűs csavarzat az UNO és a DUO szolár állomásokhoz, valamint az átfolyásmérőhöz használandó. Az UNO típushoz 2 darabot, a DUO típushoz 4 darabot, az átfolyásmérőhöz 1 darabot vásároljon, a használatos csőméretnek megfelelően. egnevezés 18 mm csavarzat 22 mm csavarzat 28 mm csavarzat Anyag éret / 18 mm / 22 mm / 28 mm Rendelési szám AEC-D AEC-D AEC-D

9 összefoglaló táblázat rendelési kódja Típus Kivitel Kollektor darabszám szivattyúval, szivattyúval, Grundfos UPS szivattyúval, UNO - P130 (szivattyús stranggal) Wilo ST 15/ 6 szivattyúval, szivattyúval, szivattyúval, Grundfos UPS szivattyúval, Rendelési szám egjelenés AEC-D AEC-D AEC-D AEC-D AEC-D AEC-D AEC-D AEC-D AEC-D DUO - S130 (szivattyús és visszatérő stranggal) Wilo ST 25/ 7 szivattyúval, ~ 6-24 darab 16VTN Wilo ST 15/ 6 szivattyúval, ~ 6-30 darab 200GA AEC-D AEC-D AEC-D AEC-D

10 összefoglaló táblázat rendelési kódja Típus Calpak Flowcon S (szivattyús stranggal és vezérléssel) Kivitel Kollektor darabszám Rendelési szám FlowCon S/6 Deltasol BS Pro vezérléssel 1-13 liter/ perc ~ 1-9 darab 16VTN ~ 1-12 darab 200GA AEC-D FlowCon S/6 Deltasol BS vezérléssel 1-13 liter/ perc ~ 1-9 darab 16VTN ~ 1-12 darab 200GA AEC-D FlowCon S/6 Deltasol C/3 vezérléssel 1-13 liter/ perc ~ 1-9 darab 16VTN ~ 1-12 darab 200GA AEC-D FlowCon S/7 Deltasol BS vezérléssel ~ 4-20 darab 16VTN ~ 4-25 darab 200GA AEC-D szivattyúval, szivattyúval, Grundfos UPS szivattyúval, Wilo ST 25/ 7 szivattyúval, ~ 6-24 darab 16VTN Wilo ST 15/ 6 szivattyúval, DUO - L130 (szivattyús és visszatérő stranggal, légtelenítővel) ~ 6-30 darab 200GA egjelenés AEC-D AEC-D AEC-D AEC-D AEC-D AEC-D AEC-D Jó választás a szolár állomások használata. egkönnyítik és meggyorsítják a szerelési munkákat. Esztétikus kivitelűek, gyárilag rendelkeznek hőszigeteléssel, tartalmaznak minden szükséges biztonsági, ellenőrző és szabályzó elemet. 9
