1 Prémium kategóriás szerelvények + rendszerek Hőtermelők és fűtőkörök csatlakozását biztosító transzportblokkok Termékismertető

2 Kazánszerelvények 1 Az Oventrop transzportblokkrendszerében minden szerelvény megtalálható, ami a kazánok, szivattyúk és csővezetékek egymáshoz történő csatlakoztatásához szükséges. A termékek szállíthatók rendszerben, vagy a DN 25-ös méretnél akár egyenként is. Így a gyakorlatban jelentkező valamennyi igény kielégítéséhez rendelkezésre állnak a megfelelő szerelvények és szerelvénykombinációk. Az Oventrop sárgarézből és vörösöntvényből készülő kazánszerelvényei a fűtéstechnika csúcstermékei közé tartoznak. A gyártási folyamat állandó minőségellenőrzés alatt áll, ezzel biztosított a szerelvények hosszú idejű problémamentes üzemelése. Valamennyi Oventrop kazánszerelvény PN 10 nyomásfokozatra tervezett. Előnyös tulajdonságok: univerzális, moduláris felépítésű hőszigetelés az összes járatos nagyhatásfokú és hagyományos szivattyúhoz az előremenő és visszatérő csatlakozás a helyszínen felcserélhető az igényeknek megfelelően nagyfokú üzembiztonság minden szerelvény egy kézből származik komplett rendszerek szállíthatók minőségi nyersanyagok felhasználása a gyártás során rövid idő alatt beépíthető egyszerű karbantartás és gondosan kidolgozott módszer a kompakt beszerelésre az együtt szállított hőszigetelés egyúttal csomagolásként és szállítás közbeni védelemként is szolgál 1 Regumat M-180 DN 25, nagyhatásfokú szivattyúval (A energiaosztály) a szivattyú építési hossza: 180 mm háromjáratú keverőszeleppel, kézi beállítású bypass-szal, hajtóművel és univerzális hőszigeteléssel. 2 Regumat M-10 DN 25, szivattyúval a szivattyú építési hossza: 10 mm háromjáratú keverőszeleppel, kézi beállítású bypass-szal, hajtóművel és hőszigeteléssel. Túláramszelep utólag beépíthető. Rendszervázlat 2 2

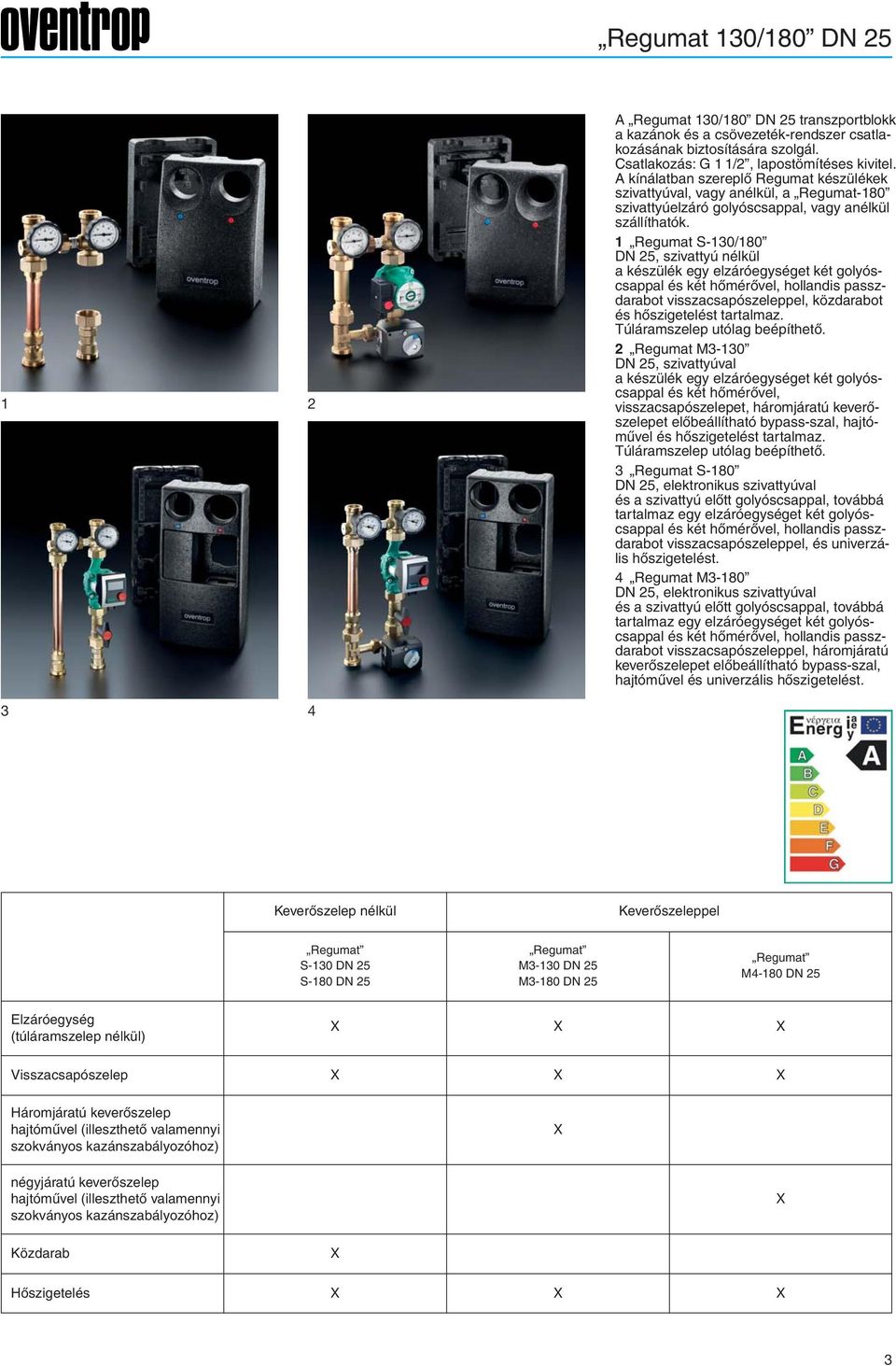

3 Regumat 10/180 DN A Regumat 10/180 DN 25 transzportblokk a kazánok és a csövezeték-rendszer csatlakozásának biztosítására szolgál. Csatlakozás: G 1 1/2, lapostömítéses kivitel. A kínálatban szereplő Regumat készülékek szivattyúval, vagy anélkül, a Regumat-180 szivattyúelzáró golyóscsappal, vagy anélkül szállíthatók. 1 Regumat S-10/180 DN 25, szivattyú nélkül visszacsapószeleppel, közdarabot és hőszigetelést tartalmaz. Túláramszelep utólag beépíthető. 2 Regumat M-10 DN 25, szivattyúval és két hőmérővel, visszacsapószelepet, háromjáratú keverőszelepet előbeállítható bypass-szal, hajtóművel és hőszigetelést tartalmaz. Túláramszelep utólag beépíthető. Regumat S-180 DN 25, elektronikus szivattyúval és a szivattyú előtt golyóscsappal, továbbá tartalmaz egy elzáróegységet két golyóscsappal visszacsapószeleppel, és univerzális hőszigetelést. Regumat M-180 DN 25, elektronikus szivattyúval és a szivattyú előtt golyóscsappal, továbbá tartalmaz egy elzáróegységet két golyóscsappal visszacsapószeleppel, háromjáratú keverőszelepet előbeállítható bypass-szal, hajtóművel és univerzális hőszigetelést. Keverőszelep nélkül Keverőszeleppel S-10 DN 25 S-180 DN 25 M-10 DN 25 M-180 DN 25 M-180 DN 25 Elzáróegység (túláramszelep nélkül) Visszacsapószelep Háromjáratú keverőszelep hajtóművel (illeszthető valamennyi szokványos kazánszabályozóhoz) négyjáratú keverőszelep hajtóművel (illeszthető valamennyi szokványos kazánszabályozóhoz) Közdarab Hőszigetelés

4 Regumat 180 DN A Regumat 180 transzportblokk szivattyú építési hossz 180 mm a kazánok és a csővezeték-rendszer csatlakozásának biztosítására szolgál. Csatlakozás: G 2, lapostömítéses kivitel. A kínálatban szereplő Regumat készülékek szivattyúval, vagy anélkül, illetve szivattyú előtt elhelyezett elzáró golyóscsappal, vagy anélkül szállíthatók. 1 Regumat S-180 DN 2, elektronikus szivattyúval, visszacsapószeleppel, közdarabot és univerzális hőszigetelést tartalmaz. 2 Regumat M-180 DN 2, elektronikus szivattyúval, visszacsapószeleppel, háromjáratú keverőszelepet hajtóművel és univerzális hőszigetelést tartalmaz. Regumat M-180 DN 2, szivattyú nélkül, visszacsapószeleppel, négyjáratú keverőszelepet előbeállítható bypass-szal, hajtóművel és univerzális hőszigetelést tartalmaz. Túláramszelep utólag beépíthető. Regumat M-180 DN 2, elektronikus szivattyúval és szivattyú elé szerelt golyóscsappal, visszacsapószeleppel, háromjáratú keverőszelepet hajtóművel és univerzális hőszigetelést tartalmaz. Túláramszelep utólag beépíthető. Keverőszelep nélkül Keverőszeleppel S-180 DN 2 M-180 DN 2 M-180 DN 2 Elzáróegység (túláramszelep nélkül) Visszacsapószelep Háromjáratú keverőszelep hajtóművel (illeszthető valamennyi szokványos kazánszabályozóhoz) négyjáratú keverőszelep hajtóművel (illeszthető valamennyi szokványos kazánszabályozóhoz) Közdarab Hőszigetelés

5 Regumat 220/280 DN 0/ A Regumat 220/280 transzportblokkok DN 0/50 szivattyú építési hossz 220/280 mm a kazánok és a csővezeték-rendszer csatlakozásának biztosítására szolgálnak. Kazánoldali csatlakozás: G 2,külső menetes, lapostömítéses kivitel. Fűtőkör-oldali csatlakozás: Rp 2, belső menettel. A kínálatban szereplő Regumat készülékek szivattyúval, vagy anélkül szállíthatók. 1 Regumat S-220 DN 0, elektronikus szivattyúval,, két hőmérővel valamint visszacsapószeleppel, szívattyúelzáró golyóscsapot ürítő/öblítő szeleppel, közdarabot és univerzális hőszigetelést tartalmaz. 2 Regumat M-220 DN 0, elektronikus szivattyúval,, két hőmérővel valamint visszacsapószeleppel, szívattyúelzáró golyóscsapot ürítő/öblítő szeleppel, háromjáratú keverőszelepet hajtóművel és univerzális hőszigetelést tartalmaz. Regumat S-280 DN 50, elektronikus szivattyúval,, két hőmérővel valamint visszacsapószeleppel, szívattyúelzáró golyóscsapot ürítő/öblítő szeleppel, közdarabot és univerzális hőszigetelést tartalmaz. Regumat M-280 DN 50, elektronikus szivattyúval,, két hőmérővel valamint visszacsapószeleppel, szívattyúelzáró golyóscsapot ürítő/öblítő szeleppel, háromjáratú keverőszelepet hajtóművel és univerzális hőszigetelést tartalmaz. Keverőszelep nélkül Regumat S-220 DN 0 S-280 DN 50 Keverőszeleppel Regumat M-220 DN 0 M-280 DN 50 Előremenő elzáró golyóscsap hőmérővel és ürítő-/ öblítőszeleppel Visszatérő elzáró golyóscsap beépített visszacsapószeleppel, hőmérővel és ürítő-/ öblítőszeleppel Szivattyúelzáró golyóscsap ürítő-/öblítőszeleppel Háromjáratú keverőszelep hajtóművel (illeszthető valamennyi szokványos kazánszabályozóhoz) Hőszigetelés 5

6 Regumat RTA DN 25/DN 2 A Regumat RTA transzportblokkok a szilárdtüzelésű kazánok és a csővezeték-rendszerek, valamint a tárolók egymáshoz valócsatlakoztatását teszik lehetővé. A fatüzeléses kazánoknál a visszatérő hőmérsékletnek minimálisan 55 C-nak kell lennie, azaz a harmatpont felett, ezáltal megakadályozható a kátránylerakódás képződése. Indulásnál a kazán felfűtésekor a kazánkört a vezérlés rövidre zárja, a Bypass ágon keresztül a visszatérő ágba forró víz áramlik az előremenő ágból. Amikor a visszatérő eléri az 55 C-t, a keverőszelep kinyit. Előnyös tulajdonságok: előszerelt csatlakozórendszer kivitel szivattyúnagyság szerint, Regumat RTA 10 vagy Regumat RTA 180 DN 25 és DN 2 kiváló minőségű anyagokból készül sorozatban gyártott EPP szigetelés egyszerű szerelés a toldóhüvelyekkel az érzékelő a visszatérőbe be van építve A szerelvénycsoport az alábbiakból áll: Elzárókészlet (golyóscsap fogantyúba szerelt hőmérővel az előremenő és visszatérő hőmérséklet kijelzésére), visszacsapószelep az előremenőben a visszaáramlás megakadályozására, választhatóan Wilo vagy Grundfoss keringetőszivattyú a visszatérőben (szivattyú-beépítési méret 10 vagy 180 mm), háromjáratú keverőszelep és hőmérsékletszabályozó merülőérzékelővel, 0-70 C szabályozási tartománnyal. 1 1 Regumat RTA-10 DN 25 2 rendszervázlat Regumat RTA-180 DN 25 Regumat RTA-180 DN 2 Regumat M-10 Regumat F-10 Regumat RTA-180 MSM-Block Szilárdtüzelésű kazán 2 6

7 Regumat F-10/180 DN 25 Regumat FR-180 DN 25 A Regumat F/FR-10/180 értéktartó szabályozó készlet az előremenő hőmérsékletet szabályozza és korlátozza a kombinált radiátoros és padlófűtés számára. Az előremenő hőmérséklet C között szabályozható. A Regumat FR-180 esetében a szivattyúház vörösöntvényből készül a rendszerfeltételekből adódó oxigénbevitel korrozív hatásának ellensúlyozására. Az előremenőben elhelyezett érzékelő a beállított előremenő hőmérsékletnek megfelelően szabályozza a keverőszelepet. Az elektromos csőtermosztát leállítja a szivatytyút túl magas előremenő hőmérsékletelérése esetén, majd a hőmérséklet lecsökkenése után ismét elindítja. Előnyös tulajdonságok: előszerelt csatlakozócsoport 10 illetve 180 mm építési hosszúságú szivattyúval minőségi nyersanyagok felhasználása a gyártás során sorozatgyártású, EPP anyagú hőszigetelés egyszerű szerelés a toldóhüvely-készlet alkalmazásának köszönhetőene érzékelő elhelyezve az előremenőben az elektromos csőtermosztát is tartozék A szerelvénycsoport az alábbiakat tartalmazza: elzárószerelvény-készlet beépített hőmérővel, visszacsapószelep, háromjáratú keverőszelep, szabályozó C hőmérséklettartományra merülőérzékelővel, fűtési keringetőszivattyú, elektromos csőtermosztát és biztonsági hőmérséklethatároló termosztát. 1 1 Regumat F-10 DN 25 2 Rendszervázlat Regumat FR-180 DN 25 hőcserélővel Radiátoros fűtőkör Padlófűtési kör Regumat F-10 MSM-Block Kazán 2 7

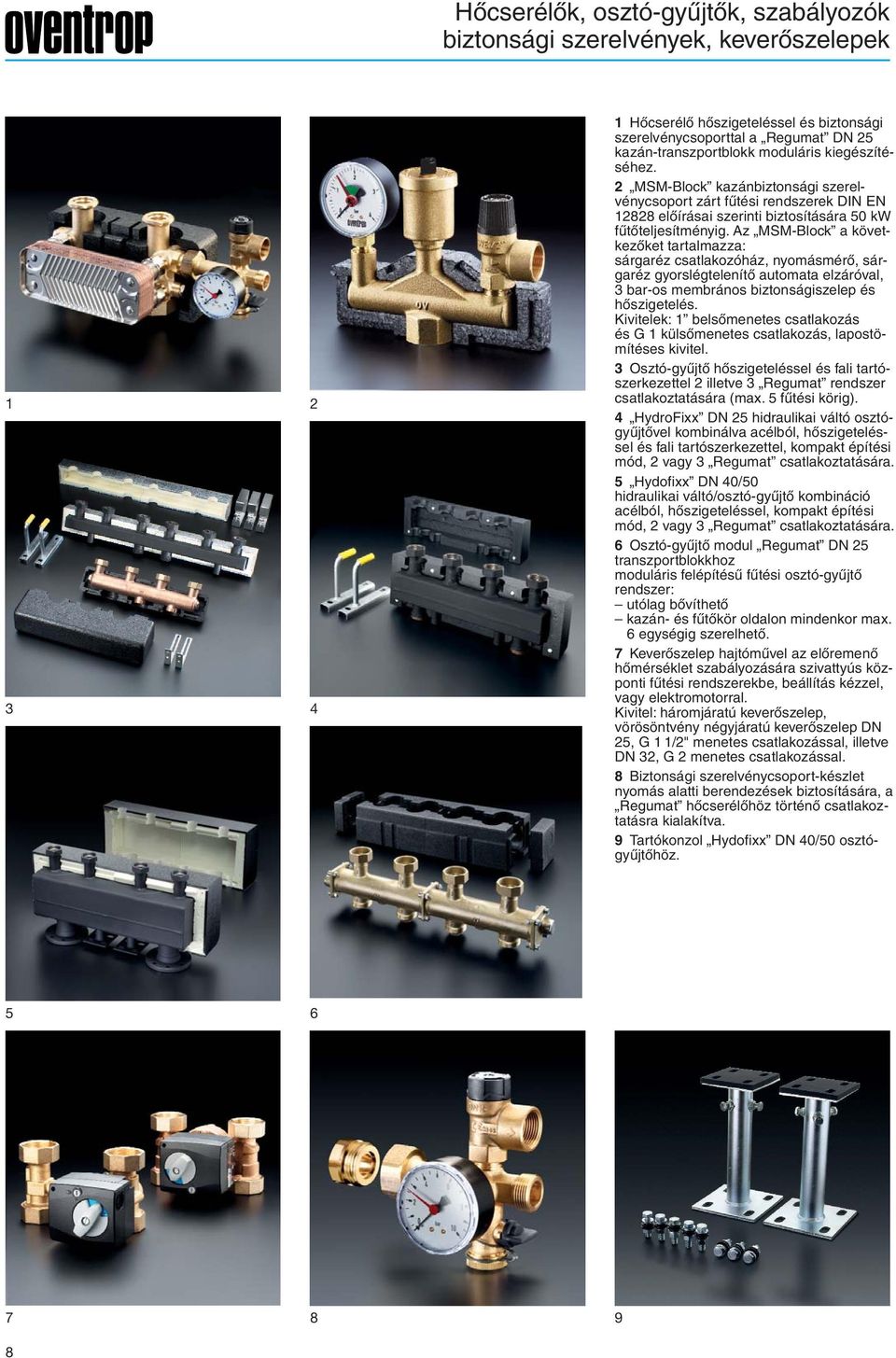

8 Hőcserélők, osztó-gyűjtők, szabályozók biztonsági szerelvények, keverőszelepek Hőcserélő hőszigeteléssel és biztonsági szerelvénycsoporttal a DN 25 kazán-transzportblokk moduláris kiegészítéséhez. 2 MSM-Block kazánbiztonsági szerelvénycsoport zárt fűtési rendszerek DIN EN előírásai szerinti biztosítására 50 kw fűtőteljesítményig. Az MSM-Block a következőket tartalmazza: sárgaréz csatlakozóház, nyomásmérő, sárgaréz gyorslégtelenítő automata elzáróval, bar-os membrános biztonságiszelep és hőszigetelés. Kivitelek: 1 belsőmenetes csatlakozás és G 1 külsőmenetes csatlakozás, lapostömítéses kivitel. Osztó-gyűjtő hőszigeteléssel és fali tartószerkezettel 2 illetve rendszer csatlakoztatására (max. 5 fűtési körig). HydroFixx DN 25 hidraulikai váltó osztógyűjtővel kombinálva acélból, hőszigeteléssel és fali tartószerkezettel, kompakt építési mód, 2 vagy csatlakoztatására. 5 Hydofixx DN 0/50 hidraulikai váltó/osztó-gyűjtő kombináció acélból, hőszigeteléssel, kompakt építési mód, 2 vagy csatlakoztatására. 6 Osztó-gyűjtő modul DN 25 transzportblokkhoz moduláris felépítésű fűtési osztó-gyűjtő rendszer: utólag bővíthető kazán- és fűtőkör oldalon mindenkor max. 6 egységig szerelhető. 7 Keverőszelep hajtóművel az előremenő hőmérséklet szabályozására szivattyús központi fűtési rendszerekbe, beállítás kézzel, vagy elektromotorral. Kivitel: háromjáratú keverőszelep, vörösöntvény négyjáratú keverőszelep DN 25, G 1 1/2" menetes csatlakozással, illetve DN 2, G 2 menetes csatlakozással. 8 Biztonsági szerelvénycsoport-készlet nyomás alatti berendezések biztosítására, a hőcserélőhöz történő csatlakoztatásra kialakítva. 9 Tartókonzol Hydofixx DN 0/50 osztógyűjtőhöz

9 Regtronic EH 20 V-os fűtőkörszabályozó 1 Időjáráskövető fűtésszabályozó a következők vezérlésére: 1 fűtőkör keverőszeleppel 1 fűtőkör keverőszelep nélkül (közvetlen fűtőkör) 1 tároló-töltő szivattyúkör (Bővítési lehetőséget illetően lásd a kezelési útmutatót.) A szállítás három hőmérséklet-érzékelővel és egy külsőhőmérséklet-érzékelővel történik. 1 Alkalmazási terület: Az Oventrop Regtronic EH fűtési szabályozó a külső hőmérséklet és a kevert köri előremenő hőmérséklet beállítható fűtési jelleggörbéje alapján szabályoz. A fűtési és lehülési idők egy forgókapcsoló segítségével programozhatók. Ezen kívül a HMV-tárolóban lévő melegvíz hőmérsékletét szabályozó tárolótöltő-szivattyú is vezérelhető. Az opcionálisan bekapcsolható multifunkcionális relékkel más egyéb feladatok megoldása is lehetséges, mint pl. a visszatérőhőmérséklet emelése. Termékszám: Tartozék: FBR 2 (Távműködtetés helyiséghőmérséklet-érzékelővel) Előnyös tulajdonságok: egyszerű programozás a forgókapcsoló segítségével egyedi kialakítású berendezések is megvalósíthatók ajánlatos a kivitelezéshez Oventrop komponenseket alkalmazni, mint pl. Regu floor HW, vagy Regumat M kazán transzportblokk Alkalmazási példák: 2, Regtronic EH egy kevert fűtőkör és HMV-tárolóból történő HMV-készítés szabályozásához Regtronic EH egy közvetlen fűtőkör, egy kevert fűtőkör és HMV-készítés szabályozásához. 2 9

10 További kazánszerelvények Optibal P szivattyúelzáró golyóscsap keringetőszivattyúk melegvizes központi fűtési rendszerekbe történő egyszerű beépítéséhez. A szivattyúelzáró golyóscsapok szállíthatók visszacsapószeleppel vagy anélkül. 2 Hőmérsékletszabályozó, merülő vagy csőre szerelhető érzékelővel és vörösöntvény háromjáratú osztó vgy keverőszeleppel, PN 16 nyomásfokozatra. Különösen alkalmas szilárdtüzelésű / pelletkazánoknál a visszatérő hőmérséklet emelésének biztosítására. A működtetésre választható igény szerint elektromotoros vagy elektrotermikus hajtómű. Expa-Con ellenőrzőszelep ólomzárral ellenőrzéshez, karbantartáshoz és a membrános tágulási tartály esetleges cseréjéhez. Gyorslégtelenítő sárgaréz elzáróautomatával, sarokcsatlakozással elzáró automatika nélkül, vagy preciziós légtelenítő elzáró automatikával. 5 Vörösöntvény szennyfogó szűrő egyszerű vagy kettős szűrővel (finomszűréshez), szűrőbetét rozsdamentes krómnikkelacélból. 6 Visszacsapószelepek vörösöntvény és sárgaréz visszacsapószelepek FKM anyagú tömítéssel, vízszintes és függőleges beépítésre. Sárgaréz visszacsapószelepek automatikus légtelenítéssel és anélkül, belső vagy külsőmenetes illetve karimás csatlakozással. 7 Sárgaréz manométercsap nyomásmérők fűtőberendezésekbe történő beépítéséhez, tömszelencével és belső menettel, nyers vagy krómozott felülettel. 8 Optiflex sárgaréz golyóscsap külső vagy belső menettel, öntömítő kivitelben, ellenanyával, fogantyú ütközővel, tömlővéggel (lágytömítéssel) és zárósapkával. További információk a kazán- és szivattyúszerelvényekhez az árkatalógusban és a tervezési segédletben, továbbá az Interneten találhatók a 6-os számú termékcsoport alatt. A műszaki változtatás joga fenntartva. 5 6 Gyártó: OVENTROP GmbH & Co. KG Paul-Oventrop-Straße 1 D-5999 Olsberg Internet Képviselet: Oventrop Magyarország Kft Budapest, Táblás utca 6-8. Telefon: (1) Telefax: (1) mail@oventrop.hu Internet:
