1 SZOLÁRÁLLOMÁSOK 150 M M 2 KÖZÖTTI NAGYMÉRETŰ BERENDEZÉSEKHEZ (KASZKÁD KAPCSOLÁSSAL) Beszerelésre kész moduláris kaszkádolható szolárállomások nagyméretű berendezésekhez 150 m² és 600 m² közötti méretekig, a következőkből áll: SG-GM 150 alapmodul és SG-EM 150H bővítőmodulok. A modulok készreszereltek, szigeteltek és 2" csőelosztóra előszereltek. ALAPMODUL 150 M², TÍPUS SG-GM 150H TÍPUS Termékleírás Egyvezetékes szolárállomás, a következőkből áll: Stratos PARA 30/1-12 keringtetőszivattyú, moduláris kaszkád-csőelosztók, biztonsági egység manométerrel, szolár biztonsági szelep és szolár tágulási tartály csatlakoztatási lehetőséggel, multifunkciós zárószerelvény hőmérővel és beépített fém gravitációs fékkel (a termofogantyú 45 fokos elforgatásával állítható fel), kazánfeltöltő- és leeresztő csap a szivattyú szívó oldalán, töltő- és átöblítő csatlakozók KFE csappal, szolár lapos tömítéses csatlakozóhelyek, háromrészes EPP hőszigetelő héj, fali tartó. Műszaki adatok Cikksz Szivattyú Stratos PARA 30/1-12 Csőméret 2" Biztonsági egység 10 bar Biztonsági szelep csatlakozó 1" Napkollektoros tágulási tartály csatlakozó 1" Golyóscsapok gravitációs fékkel együtt 2" Hőmérő C Töltő- és átöblítőcsatlakozók 2" Darabjegyzék Stratos PARA 30/ C hőmérő (fogantyúval) 3 EPP-szigetelőhéj 4 10 bar-os biztonsági szelep 5 10 bar-os manométer 6 2" golyóscsap fogantyúval 7 Fali tartó 8 Tágulási tartály csatlakozója Figyelem: Az akaratlan cirkuláció elkerülése érdekében ajánlott gravitációs féket építeni az előremenő ágba! 76

2 BŐVÍTŐMODUL,150 M 2, SG-EM 150 H TÍPUS SG-EM 150 H szolárállomás-bővítőmodul, körülbelül 150 m² kollektorfelülethez Egyvezetékes szolárállomás, a következőkből áll: Stratos PARA 30/1-12 keringtetőszivattyú, moduláris kaszkád-csőelosztók, multifunkciós zárószerelvény hőmérővel és beépített fém gravitációs fékkel (a termofogantyú 45 fokos elforgatásával állítható fel), kazánfeltöltő- és leeresztőcsap a szivattyú szívóoldalán, szolár lapos tömítéses csatlakozóhelyek, háromrészes EPP hőszigetelő héj, fali tartó. 4 Műszaki adatok Cikksz Szivattyú Stratos PARA 30/1-12 Csőméret 2" Golyóscsapok gravitációs fékkel együtt 2" Hőmérő C Töltő- és átöblítőcsatlakozók 2" Darabjegyzék 1 Stratos PARA 30/ C hőmérő (fogantyúval) 3 EPP-szigetelőhéj 4 2" golyóscsap 5 Fali tartó Figyelem: Az alapmodulra legfeljebb 3 bővítőmodul csatlakoztatható. Nagyon nagy nyomásveszteségek esetén még egy további bővítőmodul is csatlakoztatható. A bővítőmodul szekunder szivattyúcsoportként (tárolótöltő egység) is használható. A szolárvezérlést, a teljesítményreléket és az érzékelőmodult külön kell megrendelni. 77

3 ÉRZÉKELŐMODUL SM-DDT TÍPUS Termékleírás Érzékelőmodul átfolyás, nyomás és hőmérséklet mérésére a berendezés felügyelete és hőmennyiségmérés céljából. Az érzékelőmodul 2, nyomás- és átfolyásérzékelőt tartalmazó, csőelosztóval felszerelt, beszerelésre kész mérőszakaszból áll. Az érzékelők csatlakoztatása a TiSUN Duplex Basic és Multiplex Advanced szolárvezérlésekre lehetséges. Műszaki adatok Cikksz Csőméret 2" VPS 0-10 nyomásérzékelő VFS átfolyásérzékelő Érzékelők (Az érzékelő pontos adatait az Átfolyásérzékelők című fejezetben találja) Méretek SG-GM 150H ALAPMODUL ÉS KÉT SG-EM 150H BŐVÍTŐMODUL + ÉRZÉKELŐEGYSÉG KASZKÁDOLÁSA 78

4 SG-GM 150H ALAPMODUL ÉS KÉT SG-EM 150H BŐVÍTŐMODUL + ÉRZÉKELŐEGYSÉG KASZKÁDOLÁSA GRAVITÁCIÓS FÉK NAPKOLLEKTOR ELŐREMENŐ ÁGÁHOZ Termékleírás Nagyméretű berendezésekhez alkalmas SG-GM szolárállomáshoz való gravitációs fék a szolárkör előremenő ágához. Az előremenő ágba beépítéshez, az akaratlan áramlások megakadályozásához. Multifunkciós zárószerelvény hőmérővel és beépített fém gravitációs fékkel, a termofogantyú 45 -os elforgatásával nyitható meg. A csatlakozások lapostömítésesek. A csomag tartalmazza a fali tartót és a rögzítőanyagokat. Típus SBV 2 Cikksz Előremenő ág Multifunkciós szerelvény Gravitációs fék Napkollektoros Hőmérő mutatóval Multifunkciós szerelvény beépített gömbcsappal, gravitációs fékkel és termofogantyúval Golyóscsap 2" A csatlakozások lapostömítésesek Kollektoroldalon 2" hollandi anya, tárolóoldalon 2" orsómenet Kezelőelem Piros termofogantyú L=52, a gömbcsap és a gravitációs fék kezeléséhez Beépítés helye az előremenő ág multifunkciós gömbcsapjába építve Anyag Sárgaréz Tömítés 70 EPDM 281 O-gyűrű Nyitási nyomás 1 x 160 mm vízoszlop (fémrugóval) megnyitható a termofogantyú 45 fokos elforgatásával max. hőmérséklet 150 C Beépítés helye a termofogantyúba építve Skála C, 2 C os osztásokkal Átmérő 51 mm Hosszúság 90 mm Szín Ezüst RAL 9006 Szerelési anyagok 2 darab 8x50 (DIN571VZ) hatlapú csavar, műanyag tipli 79

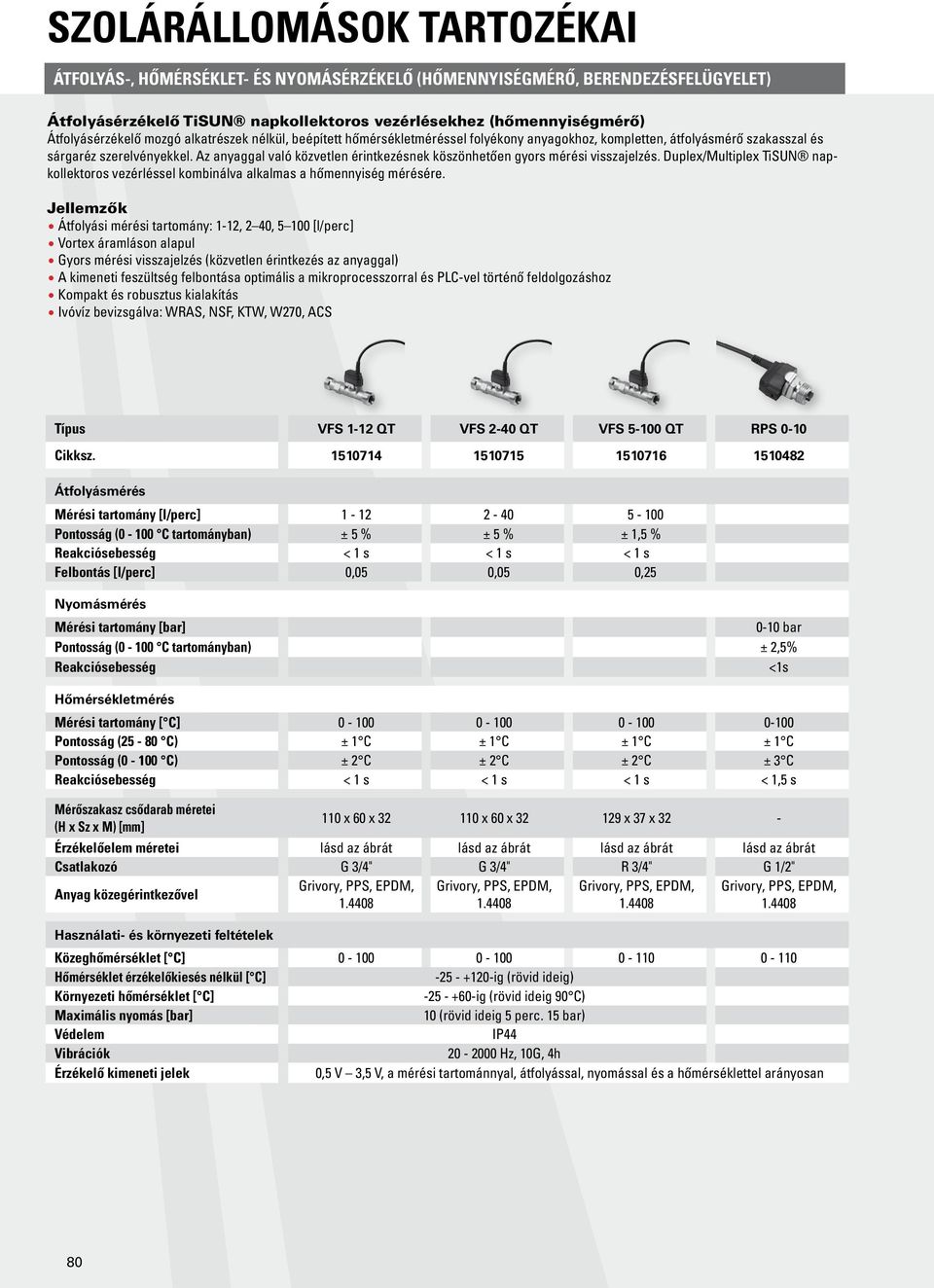

5 TARTOZÉKAI ÁTFOLYÁS-, HŐMÉRSÉKLET- ÉS NYOMÁSÉRZÉKELŐ (HŐMENNYISÉGMÉRŐ, BERENDEZÉSFELÜGYELET) Átfolyásérzékelő TiSUN napkollektoros vezérlésekhez (hőmennyiségmérő) Átfolyásérzékelő mozgó alkatrészek nélkül, beépített hőmérsékletméréssel folyékony anyagokhoz, kompletten, átfolyásmérő szakasszal és sárgaréz szerelvényekkel. Az anyaggal való közvetlen érintkezésnek köszönhetően gyors mérési visszajelzés. Duplex/Multiplex TiSUN napkollektoros vezérléssel kombinálva alkalmas a hőmennyiség mérésére. Jellemzők Átfolyási mérési tartomány: 1-12, 2 40, [l/perc] Vortex áramláson alapul Gyors mérési visszajelzés (közvetlen érintkezés az anyaggal) A kimeneti feszültség felbontása optimális a mikroprocesszorral és PLC-vel történő feldolgozáshoz Kompakt és robusztus kialakítás Ivóvíz bevizsgálva: WRAS, NSF, KTW, W270, ACS Típus VFS 1-12 QT VFS 2-40 QT QT RPS 0-10 Cikksz Átfolyásmérés Mérési tartomány [l/perc] Pontosság (0-100 C tartományban) ± 5 % ± 5 % ± 1,5 % Reakciósebesség < 1 s < 1 s < 1 s Felbontás [l/perc] 0,05 0,05 0,25 Nyomásmérés Mérési tartomány [bar] 0-10 bar Pontosság (0-100 C tartományban) ± 2,5% Reakciósebesség <1s Hőmérsékletmérés Mérési tartomány [ C] Pontosság (25-80 C) ± 1 C ± 1 C ± 1 C ± 1 C Pontosság (0-100 C) ± 2 C ± 2 C ± 2 C ± 3 C Reakciósebesség < 1 s < 1 s < 1 s < 1,5 s Mérőszakasz csődarab méretei (H x Sz x M) [mm] 110 x 60 x x 60 x x 37 x 32 - Érzékelőelem méretei lásd az ábrát lásd az ábrát lásd az ábrát lásd az ábrát Csatlakozó G 3/4" G 3/4" R 3/4" G 1/2" Anyag közegérintkezővel Használati- és környezeti feltételek Közeghőmérséklet [ C] Hőmérséklet érzékelőkiesés nélkül [ C] ig (rövid ideig) Környezeti hőmérséklet [ C] ig (rövid ideig 90 C) Maximális nyomás [bar] 10 (rövid ideig 5 perc. 15 bar) Védelem IP44 Vibrációk Hz, 10G, 4h Érzékelő kimeneti jelek 0,5 V 3,5 V, a mérési tartománnyal, átfolyással, nyomással és a hőmérséklettel arányosan 80

6 TARTOZÉKAI ÁTFOLYÁS-, HŐMÉRSÉKLET- ÉS NYOMÁSÉRZÉKELŐ (HŐMENNYISÉGMÉRŐ, BERENDEZÉSFELÜGYELET) Kimeneti feszültség az átfolyáshoz és a nyomáshoz VFS 1-12 Kimeneti feszültség a hőmérséklethez VFS 1-12 Átfolyási kimenőjel [V] Átfolyás [l/perc] Átfolyási kimenőjel [V] VFS 2-40 VFS 2-40 Átfolyás [l/perc] Átfolyási kimenőjel [V] Átfolyás [l/perc] RPS 0-10 RPS 0-10 Nyomás [bar] 81

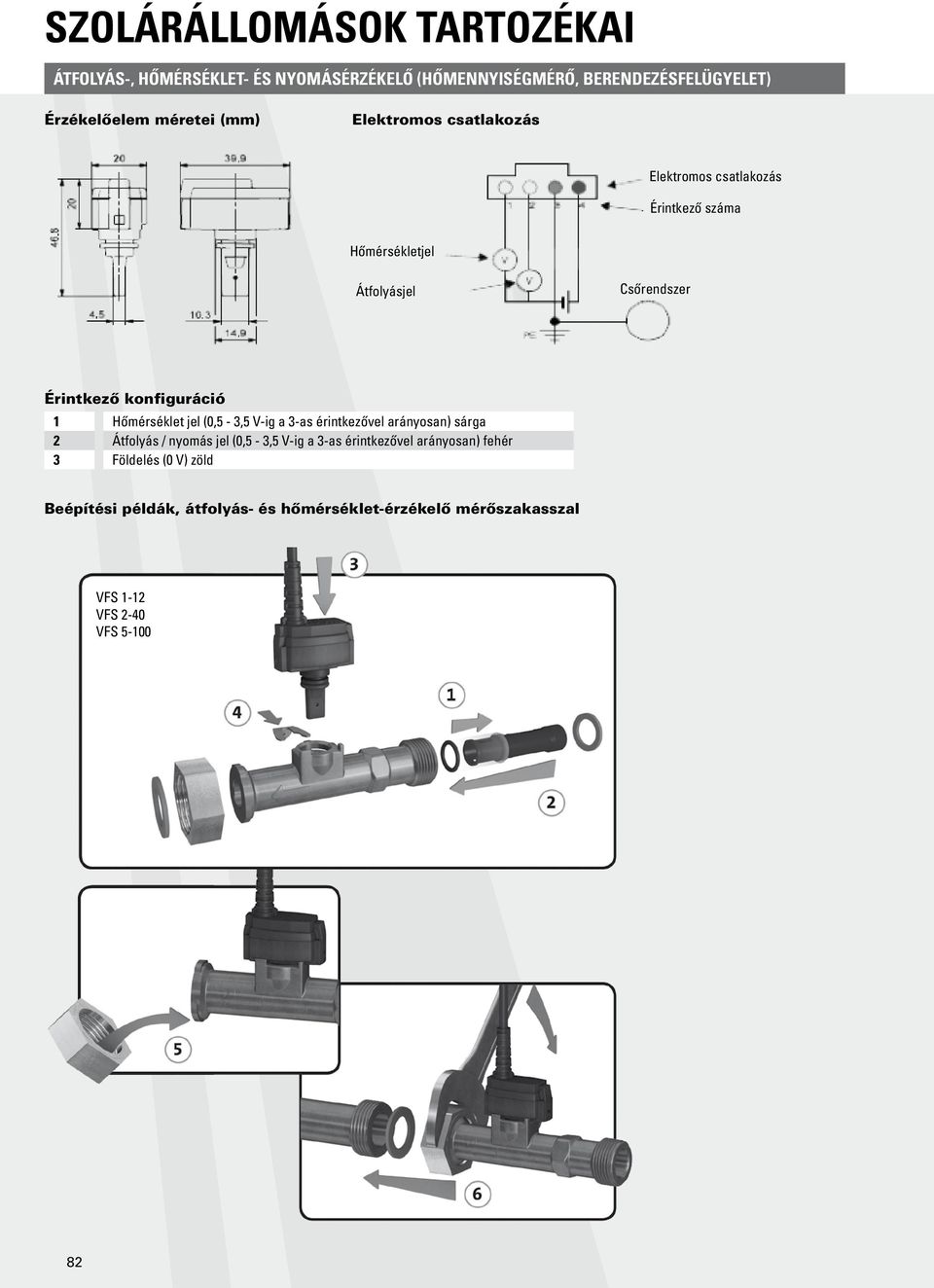

7 TARTOZÉKAI ÁTFOLYÁS-, HŐMÉRSÉKLET- ÉS NYOMÁSÉRZÉKELŐ (HŐMENNYISÉGMÉRŐ, BERENDEZÉSFELÜGYELET) Érzékelőelem méretei (mm) Elektromos csatlakozás Elektromos csatlakozás Érintkező száma Hőmérsékletjel Átfolyásjel Csőrendszer Érintkező konfiguráció 1 Hőmérséklet jel (0,5-3,5 V-ig a 3-as érintkezővel arányosan) sárga 2 Átfolyás / nyomás jel (0,5-3,5 V-ig a 3-as érintkezővel arányosan) fehér 3 Földelés (0 V) zöld Beépítési példák, átfolyás- és hőmérséklet-érzékelő mérőszakasszal VFS 1-12 VFS
