KONDENZÁCIÓS KAZÁN DINAMIKUS HASZNÁLATI MELEGVÍZTÁROLÓVAL, SZOLÁR CSATLAKOZÁSSAL

Átírás

1 KONDENZÁCIÓS KAZÁN DINAMIKUS HASZNÁLATI MELEGVÍZTÁROLÓVAL, SZOLÁR CSATLAKOZÁSSAL

2 A technológia csúcsán Az Econcept Kombi Stratos készülék egy különösen sokoldalú hőközpont, alkalmas bármilyen fűtési rendszerbe, a legegyszerűbbtől a többzónás, különböző hőmérsékleten működő rendszerekig. Újdonság, hogy a használati meleg vízellátás kiegészítő szolár rendszerrel kombinálható. A berendezés egy előkeveréses égővel szerelt, különlegesen magas hatásfokú, alacsony káros anyag kibocsájtású, földgázzal vagy PB gázzal működő kondenzációs kazánból (átalakító készlet opció), és egy 180 literes korróziótól védett HMV rétegtárolóból áll, amelyek a legszigorúbb európai környezetvédelmi szabványoknak is megfelelnek. A készülékekhez rendelhetők kiegészítő tartozékok, melyekkel képes egy második fűtési kevert kört, és egy kiegészítő szolár fűtéssel kombinált HMV kör kezelésére. Econcept Kombi St 25 Econcept Kombi St 35 felvett teljesítmény 25,2 kw felvett teljesítmény 34,8 kw hatásfoka max. 109,1 %* hatásfoka max. 109,1 %* HMV tároló 180 l HMV tároló 180 l HMV termelés 260 l/10 perc HMV termelés 290 l/10 perc * a közölt hatásfok fűtőértékre vetítve, 38⁰C előremenő, 30⁰C visszatérő fűtővíz, és 30%-s részterheléses üzemben érhető el ELEMEK:

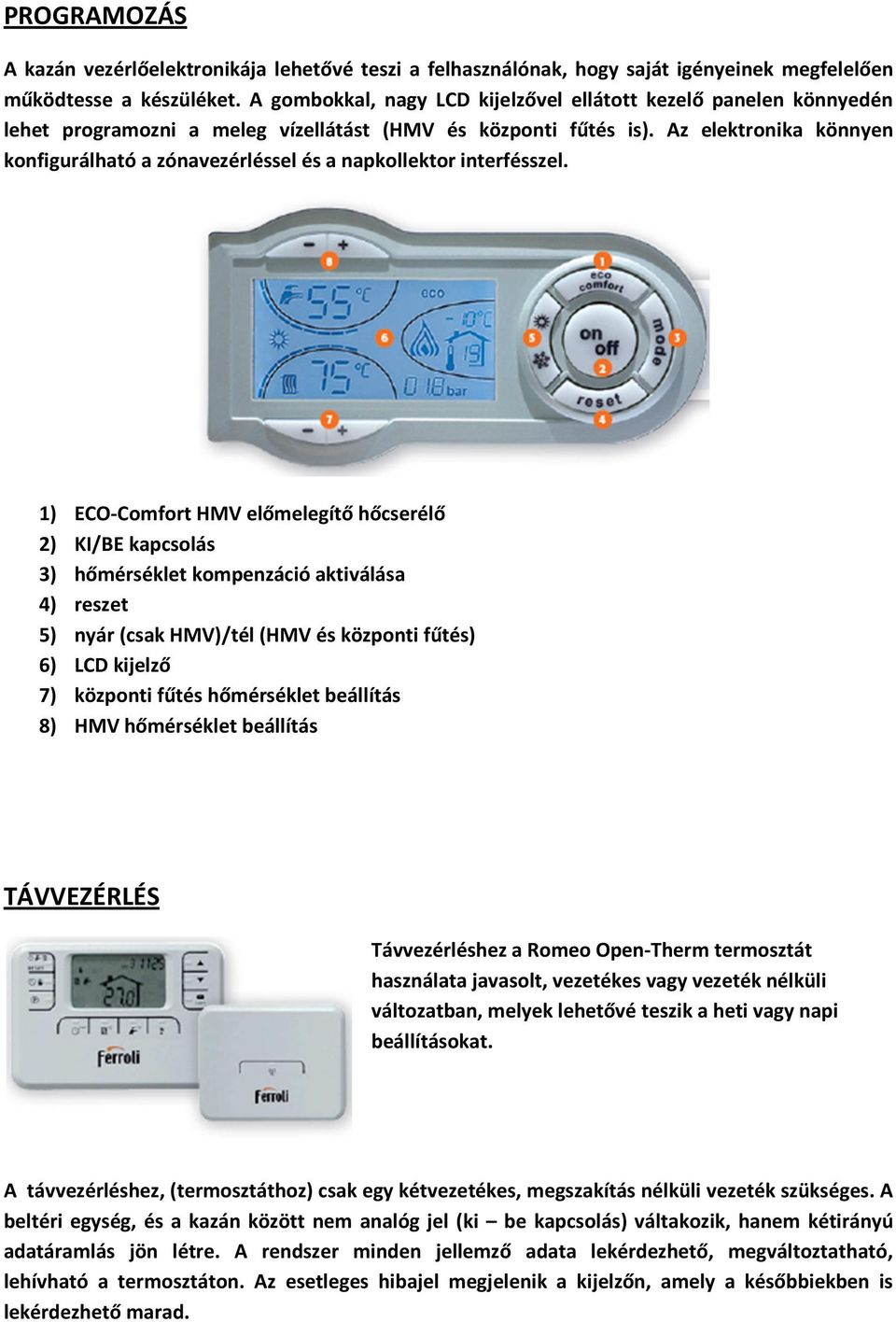

3 PROGRAMOZÁS A kazán vezérlőelektronikája lehetővé teszi a felhasználónak, hogy saját igényeinek megfelelően működtesse a készüléket. A gombokkal, nagy LCD kijelzővel ellátott kezelő panelen könnyedén lehet programozni a meleg vízellátást (HMV és központi fűtés is). Az elektronika könnyen konfigurálható a zónavezérléssel és a napkollektor interfésszel. 1) ECO-Comfort HMV előmelegítő hőcserélő 2) KI/BE kapcsolás 3) hőmérséklet kompenzáció aktiválása 4) reszet 5) nyár (csak HMV)/tél (HMV és központi fűtés) 6) LCD kijelző 7) központi fűtés hőmérséklet beállítás 8) HMV hőmérséklet beállítás TÁVVEZÉRLÉS Távvezérléshez a Romeo Open-Therm termosztát használata javasolt, vezetékes vagy vezeték nélküli változatban, melyek lehetővé teszik a heti vagy napi beállításokat. A távvezérléshez, (termosztáthoz) csak egy kétvezetékes, megszakítás nélküli vezeték szükséges. A beltéri egység, és a kazán között nem analóg jel (ki be kapcsolás) váltakozik, hanem kétirányú adatáramlás jön létre. A rendszer minden jellemző adata lekérdezhető, megváltoztatható, lehívható a termosztáton. Az esetleges hibajel megjelenik a kijelzőn, amely a későbbiekben is lekérdezhető marad.

4 ELŐKEVERÉS ÉS ÉGÉS A kazán égője előkeveréses. Levegő-gáz keverék jön létre az égőben, különböző sebességű ventillátorok biztosítják a legjobb arányt a gáz és a levegő között. Ez a rendszer állandó, magas hatásfokot, valamint nagyon alacsony emisszió kibocsátást biztosít. Nagy felületű kerámia előkeveréses égő: Az Econcept Kombi ST kazánokat egy darab központi fűtési szivattyúval szállítják, de opcióként csatlakoztatható hozzá egy olyan beépítési készlet, (kitt) amely lehetővé teszi, hogy kezeljen egy második fűtési kevert kört, valamint összehangolható a HMV készítés a napkollektoros rendszerrel.

5 szolár hidraulikus készlet (szivattyú, vezérlés, átfolyás- szabályozó) kevert köri készlet (vezérléssel) Csatlakozás két zónához, különböző működési hőmérséklettel (1 direkt+1 kevert), külső hőmérsékletkövetéssel és ROMEO távvezérléssel. Használati meleg vízkészítés napkollektorral összehangolva, kompletten hidraulikus és elektronikus tartozékokkal: A kazán 180 literes rétegtároló tartállyal van szerelve. Megfelelő vízkörrel a folyadék rétegződését maximálisan ki lehet használni. A tároló rendelkezik recirkulációs csonkkal, keverőszeleppel (max. 55 C) a HMV kimenetnél, és csőkígyóval a napkollektorhoz való csatlakoztatáshoz. C Econcept Kombi St Kazán hagyományos tárolóval Átfolyós kazán

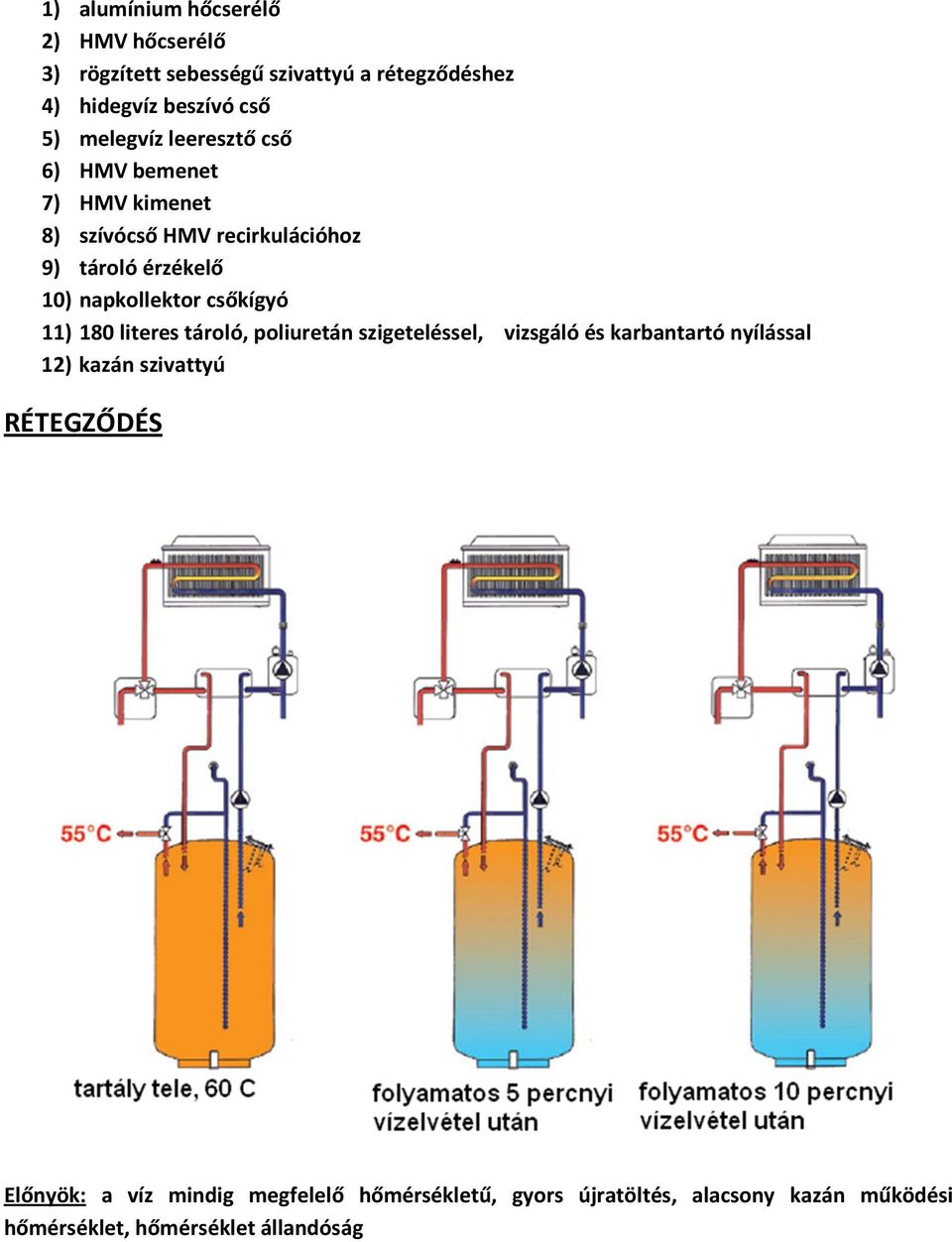

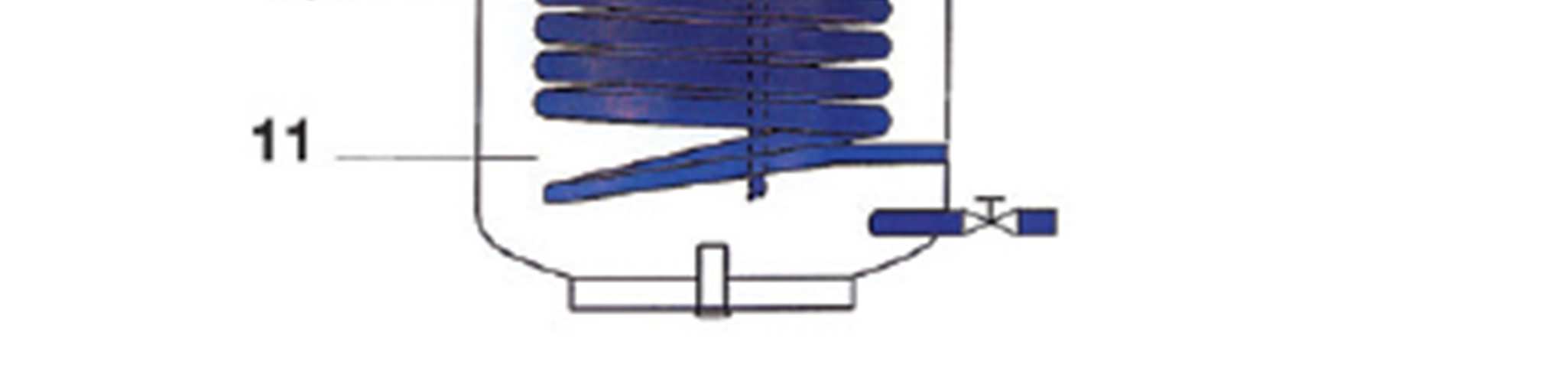

6 1) alumínium hőcserélő 2) HMV hőcserélő 3) rögzített sebességű szivattyú a rétegződéshez 4) hidegvíz beszívó cső 5) melegvíz leeresztő cső 6) HMV bemenet 7) HMV kimenet 8) szívócső HMV recirkulációhoz 9) tároló érzékelő 10) napkollektor csőkígyó 11) 180 literes tároló, poliuretán szigeteléssel, vizsgáló és karbantartó nyílással 12) kazán szivattyú RÉTEGZŐDÉS Előnyök: a víz mindig megfelelő hőmérsékletű, gyors újratöltés, alacsony kazán működési hőmérséklet, hőmérséklet állandóság

7 7) gázbemenet 8) hidegvíz bemenet 10) központi fűtés előremenő 11) központi fűtés visszatérő 14a) központi fűtés biztonsági szelep 14b) HMV biztonsági szelep 16) ventilátor 32) központi fűtés szivattyú 36) automata légtelenítő 40) HMV tágulási tartály 44) gázszelep 56) fűtési tágulási tartály 74) töltő szelep 95) váltó szelep 97) magnézium anód 130) tároló szivattyú 145) nyomás mérő 154) kondenzátum leeresztő 155) tároló tartály hőmérsékletérzékelő 161) kondenzációs hőcserélő 179) nem-visszatérő szelep 180) tároló 186) visszatérő érzékelő 191) füstgáz hőmérsékletérzékelő 193) leürítő 194) HMV hőcserélő 196) kondenzátum tálca 233) tároló leürítő szelep 241) bypass 246) nyomás? 278) kettős érzékelő (biztonsági+fűtési) 322) HMV recirkulációs visszatérő 323) kevert HMV kimenő ECONCEPT KOMBI ST

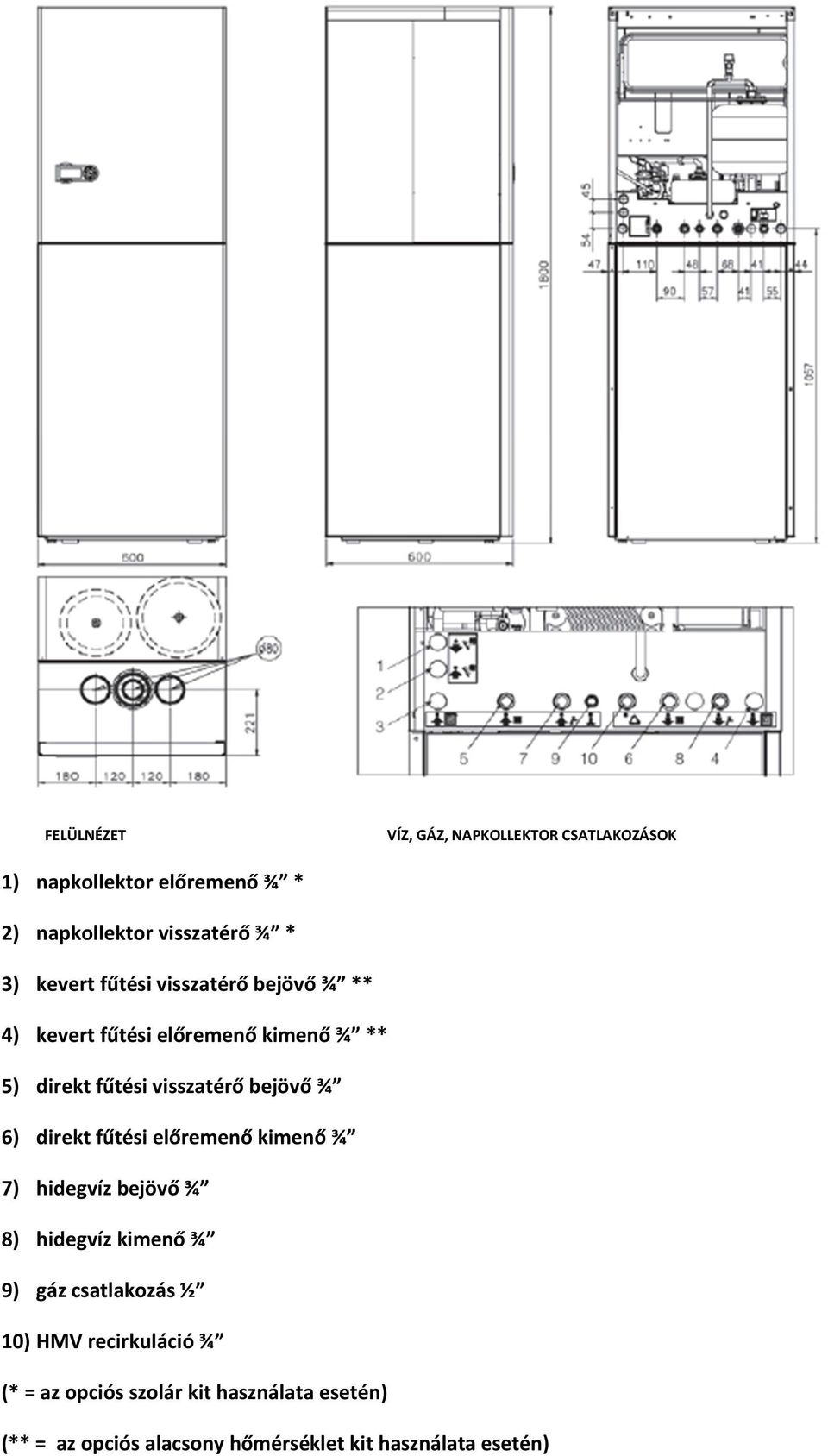

8 FELÜLNÉZET VÍZ, GÁZ, NAPKOLLEKTOR CSATLAKOZÁSOK 1) napkollektor előremenő ¾ * 2) napkollektor visszatérő ¾ * 3) kevert fűtési visszatérő bejövő ¾ ** 4) kevert fűtési előremenő kimenő ¾ ** 5) direkt fűtési visszatérő bejövő ¾ 6) direkt fűtési előremenő kimenő ¾ 7) hidegvíz bejövő ¾ 8) hidegvíz kimenő ¾ 9) gáz csatlakozás ½ 10) HMV recirkuláció ¾ (* = az opciós szolár kit használata esetén) (** = az opciós alacsony hőmérséklet kit használata esetén)

9 Econcept modell Kombi ST 25 Kombi ST 35 hőfelvétel max/min kw 25,2/5,3 34,8/6,5 hőleadás fűtésen 80/60 C max/min kw 24,6/5,2 34,2/6,3 hőleadás fűtésen C max/min kw 26,6/5,7 36,7/6,9 hőleadás HMV-n max/min kw 26,5/5,2 34,8/6,5 hatékonyság C Pmax/Pmin % 98,3/97,3 98,5/97,0 hatékonyság C Pmax/Pmin % 105,4/107,2 105,5/106,9 hatékonyság csökkentett teljesítménynél 30% Pmax % 109,1 109,1 energia besorolás (92/42ECC) **** *** NOx emisszió kibocsátás 5 5 fűtési tágulási tartály térfogata liter 8 10 HMV tágulási tartály térfogata liter tároló tartály térfogata liter HMV termelés Δt 30 C Δt 30 C l/h l/10 perc HMV termelés EN13203 szerint *** *** fűtési nyomás max bar 3 3 HMV nyomás max bar 9 9 üres súly kg védettség IP X5D X5D
