1 C made in Italy Tahiti Dual Fali kombi és fali fűtő gázkészülékek Környezetbarát hő HU

2 Fali kombi gázkészülékek Tahiti Dual MEGBÍZHATÓSÁG BIZTONSÁG EGYSZERŰ HASZNÁLHATÓSÁG MINŐSÉG INNOVÁCIÓ MAGAS HATÁSFOK A TAHITI DUAL gázkészülék CTFS és RTFS változatai három csillagos kategóriába sorolhatók ( ).

3 környezetbarát hő A Fondital bemutatja a Tahiti Dual Line fali kombi gázkészüléket. A legkorszerűbb műszaki megoldások alkalmazásával megtervezett készülék a felhasználó, a kivitelező és a szervíz szakember igényeinek maximális figyelembe vételével került kifejlesztésre. A felhasználó számára a kiváló minőségű és megbízható készülék garanciát jelent a magas hatásfokra és a kis fogyasztásra hosszú időn keresztül. Az egyszerű beépíthetőség és a termék tartóssága biztosítják a szerelő elvárásainak kielégítését. A könnyű hozzáférhetőség és a részegységek ésszerű elrendezése egyszerűvé és gyorssá teszik a karbantartás elvégzését. Égéstér Inox égőfej Tágulási tartály Gázszelep 3-útú szelep Füstgázelvezetés (CTFS) Nyomáskapcsoló Primer hőcserélő Keringtető szivattyú légtelenítővel Hidrauliaki egység Víz nyomáskapcsoló Kezelő felület Víz áramlásérzékelő Biztonsági szelep A Fondital gyár működése az UNI EN ISO 9001:2008 minőségbiztosítási rendszer szerint tanúsított. Beleértve a tervezéstől kezdve, a gyártáson és a minőségbiztosításon át a terméktámogatásig a teljes folyamatot.

4 Fali kombi gázkészülékek Tahiti Dual C HIDRAULIKAI VÁZLAT CTFS modell TAHITI Dual LINE ctn 24 - ctfs 24 - ctfs 28 Földgáz, LPG gáz és propángáz esetén is használható és a következő változatokban érhető el: - nyílt égésterű, atmoszférikus (CTN) - zárt égésterű, ventilátoros (CTFS) Monotermikus primer hőcserélő. Lemezes hőcserélő HMV előállításához. Exkluzív, helytakarékos, három sebesség fokozatú keringetőszivattyú beépített légtelenítővel. Integrált hidraulikai egység, amely magában foglalja a 3-útú szelepet, a by-pass ágat, a biztonsági szelepet, a víz nyomáskapcsolót, a töltő és ürítőcsapot és a tágulási tartály csatlakozását. 8 literes tágulási tartály. Integrált biztonsági panel és lángmoduláció. Időjárásfüggő hőmérséklet szabályozás külső hőmérséklet-érzékelővel (opcionális). Magas és alacsony hőmérsékletű fűtési körök szabályozása elektromos panel révén (opcionális). Jobbra és balra is, ajtószerűen nyitható elülső burkolat (szabadalom). A hatásfok osztályozása 92/42/EGK szerint: CTFS 24 és CTFS 28: CTN 24: Szekunder lemezes hőcserélő Hidraulikai egység Monotermikus hőcserélő HMV hőmérséklet-érzékelő 2 Gázszelep 3 Fűtési hőmérséklet-érzékelő 4 Égő fúvókái 5 Égő 6 Lángőr elektróda 7 Biztonsági termosztát 8 Primer monotermikus hőcserélő 9 Zárt égéstér 10 Füstgáz ventilátor 11 Nyomás ellenőrzés füstgáz kimeneten 12 Füstgáz nyomáskapcsoló 13 Levegő bevezető és füstgáz elvezető cső 14 Nyomás ellenőrzés levegő bevezetésen 15 Tágulási tartály töltőcsap 16 Tágulási tartály 17 Gyújtóelektróda 18 Légtelenítő 19 Szekunder lemezes hőcserélő 20 Keringtető szivattyú 21 Víz nyomáskapcsoló 22 Töltőcsap 23 Biztonsági szelep 24 HMV áramlásszabályzó (10 l/perc) 25 Áramláskapcsoló 26 Hidegvíz szűrő 27 By-pass ág 28 3-útú szelep MÉRETEK Tahiti Dual Line CTFS 450 F R G M alulnézetben felülnézetben Tahiti Dual Line CTN 450 F R G M alulnézetben felülnézetben 131 G Gáz csatlakozás (1/2 ) - M Fűtési rendszer előremenő csatlakozás (3/4 ) - C Használati melegvíz csatlakozás - F Hidegvíz csatlakozás (1/2 ) - R Fűtési rendszer visszatérő csatlakozás (3/4 )

5 Fali fűtőkészülékek Tahiti Dual R HIDRAULIKAI VÁZLAT TAHITI Dual LINE Rtn 24 - Rtfs 24 - Rtfs 28 Földgáz, LPG gáz és propángáz esetén is használható és a következő változatokban érhető el: - nyílt égésterű, atmoszférikus (CTN) - zárt égésterű, ventilátoros (CTFS) Monotermikus primer hőcserélő. Exkluzív, helytakarékos, három sebesség fokozatú keringetőszivattyú beépített légtelenítővel. Integrált hidraulikai egység, amely magában foglalja a biztonsági szelepet, a víz nyomáskapcsolót, a töltő és ürítőcsapot és a tágulási tartály csatlakozását. 8 literes tágulási tartály. Integrált biztonsági panel és lángmoduláció Időjárásfüggő hőmérséklet szabályozás külső hőmérséklet-érzékelővel (opcionális). Magas és alacsony hőmérsékletű fűtési körök szabályozása elektromos panel révén (opcionális). Jobbra és balra is, ajtószerűen nyitható elülső burkolat (szabadalom). A hatásfok osztályozása 92/42/EGK szerint: RTFS 24 és RTFS 28: RTN 24: mod. RTFS Hidraulikai egység 1 Gázszelep 2 Fűtési hőmérséklet-érzékelő 3 Égő fúvókái 4 Lángőr elektróda 5 Biztonsági termosztát 6 Hőcserélő 7 Zárt égéstér 8 Füstgáz ventilátor 9 Nyomás ellenőrzés füstgáz kimeneten 10 Füstgáz nyomáskapcsoló Monotermikus hőcserélő 11 Levegő bevezető és füstgáz elvezető cső 12 Nyomás ellenőrzés levegő bevezetésen 13 Tágulási tartály töltőcsap 14 Tágulási tartály 15 Gyújtóelektróda 16 Légtelenítő 17 Keringtető szivattyú 18 Víz nyomáskapcsoló 19 Töltőcsap 20 Biztonsági szelep MÉRETEK Tahiti Dual Line RTFS 450 F R G M alulnézetben felülnézetben Tahiti Dual Line RTN 450 F R G M alulnézetben felülnézetben 131 G Gáz csatlakozás (1/2 ) - M Fűtési rendszer előremenő csatlakozás (3/4 ) - F Hidegvíz csatlakozás (1/2 ) - R Fűtési rendszer visszatérő csatlakozás (3/4 )

6 Fali kombi gázkészülékek Tahiti Dual KEZELŐ FELÜLET LED kijelző a fűtővíz hőmérsékletének egyszerű és gyors leolvasásához. A LED-ek, a gázkészülék meghibásodása esetén, villogó fényjelzésekkel mutatják a meghibásodás okát. 2 Funkcióválasztó gomb. 3 HMV hőmérséklet-szabályozó gomb. 4 Fűtésszabályozó gomb. 5 Nyomásmérő. FALRA SZERELÉS IDŐJÁRÁSFÜGGŐ SZABÁLYOZÁS mm 177 mm 138 A Tahiti Dual Line készülékek egy külső hőmérséklet-érzékelő (opcionális) segítségével, a külső hőmérséklet függvényében szabályozzák a fűtővíz hőmérsékletét, így biztosítva az legkedvezőbb fogyasztást. Külső hőmérséklet-érzékelő (opcionális) IDŐJÁRÁSFÜGGŐ SZABÁLYOZÁS GRAFIKONJA A készülékek bekötése gyorsan és esztétikusan elvégezhető. A fal és a bekötési pontok közötti távolság: - fűtési és gáz csatalakozásoknál: 138 mm - használati víz csatlakozásoknál: 177 mm. Tk = Külső hőmérséklet Tk Te = Előremenő vízhőmérséklet

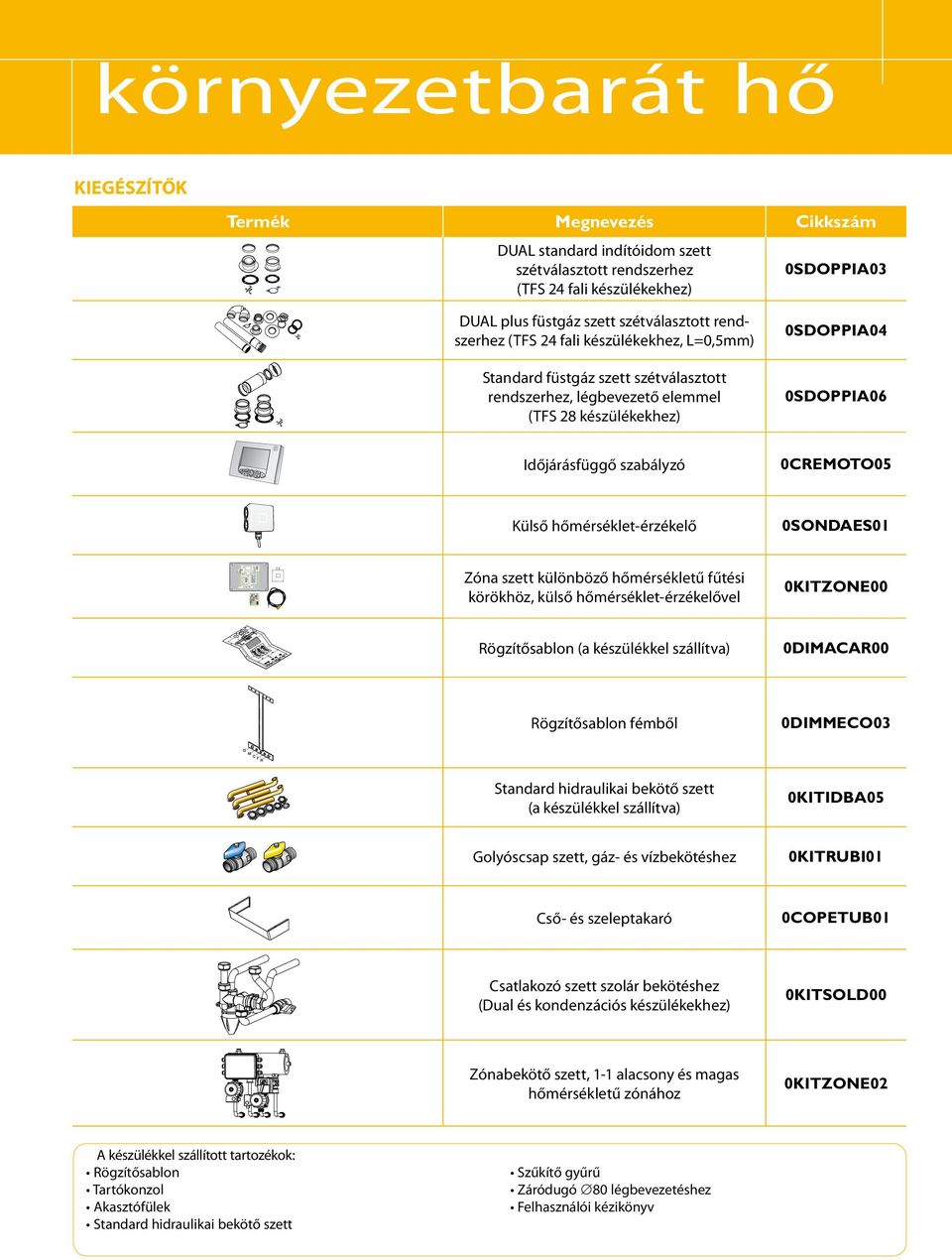

7 környezetbarát hő KIEGÉSZÍTŐK Termék Megnevezés Cikkszám DUAL standard indítóidom szett szétválasztott rendszerhez (TFS 24 fali készülékekhez) 0SDOPPIA03 DUAL plus füstgáz szett szétválasztott rendszerhez (TFS 24 fali készülékekhez, L=0,5mm) Standard füstgáz szett szétválasztott rendszerhez, légbevezető elemmel (TFS 28 készülékekhez) 0SDOPPIA04 0SDOPPIA06 Időjárásfüggő szabályzó 0CREMOTO05 Külső hőmérséklet-érzékelő 0SONDAES01 Zóna szett különböző hőmérsékletű fűtési körökhöz, külső hőmérséklet-érzékelővel 0KITZONE00 Rögzítősablon (a készülékkel szállítva) 0DIMACAR00 Rögzítősablon fémből 0DIMMECO03 Standard hidraulikai bekötő szett (a készülékkel szállítva) 0KITIDBA05 Golyóscsap szett, gáz- és vízbekötéshez 0KITRUBI01 Cső- és szeleptakaró 0COPETUB01 Csatlakozó szett szolár bekötéshez (Dual és kondenzációs készülékekhez) 0KITSOLD00 Zónabekötő szett, 1-1 alacsony és magas hőmérsékletű zónához 0KITZONE02 A készülékkel szállított tartozékok: Rögzítősablon Tartókonzol Akasztófülek Standard hidraulikai bekötő szett Szűkítő gyűrű Záródugó 80 légbevezetéshez Felhasználói kézikönyv

8 FALI KOMBI GÁZKÉSZÜLÉKEK TAHITI DUAL A Gyártó fenntartja magának a jogot a szükségesnek ítélt módosítások alkalmazására előzetes bejelentési kötelezettség nélkül. MŰSZAKI ADATOK CTFS 24 RTFS 24 CTN 24 RTN 24 CTFS 28 RTFS 28 Kategória II2HS3B/P II2HS3B/P II2HS3B/P II2HS3B/P II2HS3B/P II2HS3B/P Fúvókák száma Névleges hőterhelés kw 25,5 25,5 25,7 25,7 30,5 30,5 Fűtési oldal redukált hőterhelés kw ,3 12,3 Névleges hőteljesítmény kw 23,8 23,8 23,3 23,3 28,6 28,6 Fűtési oldal redukált hőteljesítmény kw 9,9 9,9 9,9 9, Hasznos hatásfok névleges terhelésnél % 93,2 93,2 90,7 90,7 93,77 93,77 Hasznos hatásfok 30%-os részterhelésnél % 90,2 90,2 88,7 88,7 91,2 91,2 Minősítés 92/42/EGK szerint CO2tartalom max. terhelésnél (földgáz) % 7,7 7,7 6,2 6,2 7,1 7,1 CO2tartalom min. terhelésnél (földgáz) % 2,9 2, ,7 2,7 Veszteségek a kéménynél - működő égő esetén % 6,57 6,57 8,5 8,5 6,1 6,1 ΔT füstgáz-levegő névleges terhelésnél K Veszteség a burkolaton (kültéri telepítés esetén) % 0,23 0,23 0,8 0,8 0,2 0,2 Füstgáz max. térfogatáram (földgáz) g/s 12,9 12,9 16,2 16,2 17,7 17,7 Fogyasztás névleges teljesítménynél: Metángáz m 3 /h 2,7 2,7 2,72 2,72 3,43 3,43 Butángáz kg/h 2,01 2,01 2,02 2,02 2,4 2,4 Propángáz kg/h 1,98 1,98 1,99 1,99 2,36 2,36 HMV teljesítmény ΔT 30 C l/min 11,03-11,30-13,5 - HMV min. térfogatáram l/min HMV oldal min-max nyomás bar 0, , ,3-8 - HMV oldal max. hőmérséklet C HMV oldal min. hőmérséklet C Tágulási tartály mérete l Fűtési oldal min-max nyomás bar 0,5-3 0,5-3 0,5-3 0,5-3 0,5-3 0,5-3 Fűtési oldal max. hőmérséklet C Fűtési oldal min. hőmérséklet C Égőnyomás névleges teljesítménynél: Metángáz mbar 13,5 13, ,5 12 Butángáz mbar ,5 28,9 Propángáz mbar 35,5 35,5 35,5 35, ,4 Fűtési oldal előremenő/visszatérő csatlakozás G 3/4 G 3/4 G 3/4 G 3/4 G 3/4 G 3/4 Használati víz oldal csatlakozás G 1/2 - G 1/2 - G 1/2 - Gázcsatlakozás G 1/2 G 1/2 G 1/2 G 1/2 G 1/2 G 1/2 Füstgáz elvezezetés mm Koncentrikus füstgáz elvezető és levegő bevezető rendszer mm 100/60 100/ /60 100/60 Szétválaszott füstgáz elvezető és levegő bevezető rendszer mm 80/80 80/ /80 80/80 Hálózati feszültség V/Hz 230/50 230/50 230/50 230/50 230/50 230/50 Felvett elektromos teljesítmény W Olvadóbiztosíték A Elektromos védelmi fokozat IP Szélesség x Magasság x Mélység mm 450x750x325 Nettó tömeg Kg 34, ,4 36,4 34,4 Uff. Pub. Fondital - CTC 03 C Novembre 2010 (11/2010) 9PCUO03C275 FONDITAL S.p.A VOBARNO (Brescia) Italy - Via Cerreto, 40 Tel Fax e mail: fondital@fondital.it -
