IST 03 C ANTEA CONDENSING HU ÜZEMBE HELYEZÉS, HASZNÁLAT ÉS KARBANTARTÁS

Átírás

1 IST 03 C ANTEA CONDENSING HU ÜZEMBE HELYEZÉS, HASZNÁLAT ÉS KARBANTARTÁS

2 Tisztelt Hölgyem/Uram! Köszönjük, hogy a Fondital gyár termékét választotta. Kérjük, figyelmesen olvassa el az útmutatót, mert a beépítésre, beüzemelésre, használatra és karbantartásra vonatkozó információk betartása elengedhetetlenül fontos a készülék biztonságos működéséhez. A készülék beüzemelését és karbantartását csak az arra kijelölt és megfelelően kioktatott szakember végezheti. 2

3 Általános információk a szereléshez, karbantartáshoz és használathoz Jelen használati útmutatót, amely elválaszthatatlan része a készüléknek, a beépítést követően a kivitelező át kell, hogy adja a felhasználónak. Kérjük, a használati útmutatót biztonságos helyen őrizni és a készülék, vagy esetleg az ingatlan értékesítésekor átadni az új tulajdonosnak. A beépítés után a kivitelező, illetve a beüzemelő szakembernek javasoljuk tájékoztatni a felhasználót a készülék biztonságos üzemeltetéséről. A készülék központi fűtési rendszerekbe építhető be, fűtési és használati melegvíz készítési céllal. Minden más alkalmazás helytelennek minősül és személyi, vagy anyagi kárt okozhat, ezért elkerülendő. A készüléket csak az arra kiképzett személy üzemeltetheti be a vonatkozó szabványok és előírások betartása mellett jelen leírásban foglaltak szerint. A nem megfelelő szerelés személyi és/vagy vagyoni sérülést okozhat. A gyártót nem terheli felelősség a termék nem rendeltetésszerű használata, és/vagy szakszerűtlen szerelése miatt bekövetkezett károkért. A helytelen kivitelezés, valamint a gyártó utasításainak be nem tartása miatt okozott károkért a gyártót nem terheli felelősség. A készülék felszerelése előtt ellenőrizze, hogy annak műszaki adatai megfelelnek-e az Ön által elvártaknak, hogy a fűtési rendszere tökéletesen működhessen. Ellenőrizze, hogy a berendezés ép állapotban van-e, és hogy azon szállítás és mozgatás okozta károk nem láthatók: ne helyezzen üzembe sérült és/vagy hibás berendezéseket. Soha ne takarja le a levegő bevezető rácsokat. Csak gyári kiegészítőket alkalmazzon a készülékhez. A csomagolóanyag újrahasznosítható, kérjük ennek megfelelően, szelektív hulladékgyűjtőben helyezze el. A csomagolóanyagot kérjük tartsa távol gyermekétől, mert balesetet okozhat. Meghibásodás és/vagy helytelen működés esetén kapcsolja ki a berendezést. A készülék javítását csak szakember végezheti. A készülék javításához, csak eredeti, gyári alkatrészek használhatók. A fentiek be nem tartása veszélyezteti a berendezés biztonságát, illetve a körülötte tartózkodó személyek, állatok és/vagy tárgyak épségét. A készülék beüzemelését és karbantartását, csak a Fondital készülékek szerviz-címjegyzékében szereplő szakszerviz végezheti. A készüléket a használati útmutató ide vonatkozó részében meghatározott időközönként karban kell tartani. A készülék rendszeres karbantartása biztosítja a legmagasabb hatásfokú működést, a legalacsonyabb károsanyag-kibocsátást környezetünk védelme érdekében, valamint a biztonságos működést, személyi és anyagi javaink védelme érdekében. A nem megfelelő karbantartás, illetve annak hiánya személyi és/vagy anyagi sérülést okozhat. Amennyiben hosszabb ideig nem használja a berendezést, áramtalanítsa a készüléket, és zárja el a gázcsapot. Figyelem: Ebben az esetben a készülék fagyvédelem funkciója nem működik. Fagyveszély esetén a fűtési rendszert fagyálló folyadékkal töltse fel. A rendszer leürítése nem javasolt, mert meghibásodást eredményezhet. A fűtési rendszerébe csak erre alkalmas fagyálló folyadékot töltsön, amely alkalmazható minden fémhez, amely a fűtési rendszerében taláható. FONTOS! Amennyiben gázszagot érez: - ne használjon semmilyen elektromos kapcsolót, és ne indítson be elektromos berendezéseket, - ne gyújtson lángot, és ne dohányozzon, - zárja el a központi gázcsapot, - tárja szélesre az ajtókat és az ablakokat, - értesítse a szakszervizt, illetve a beüzemelést végző szakembert, vagy a gázszolgáltatót. A gázszivárgás helyének nyílt lánggal történő megkeresése szigorúan tilos. A berendezést csak a csomagolás címkéjén és a készlék műszaki adattábláján feltüntetett országokban helyezheti üzembe. Az ettől eltérő országokban történő üzembe helyezés személyi és/vagy anyagi sérülést okozhat. A gyártó minden szerződésben és azon kívül szabályozott felelősséget elhárít a fenti rendelkezések be nem tartásából eredő károkért. 3

4 Rövid összefoglalás a működtetéshez A következő útmutató lehetővé teszi a készülék gyors beindítását, azonnali használatba vételét. Ezen utasítások feltételezik, hogy a készüléket erre kijelölt cég helyezte üzembe és a készüléket a helyes működésre előkészítette. Amennyiben a készülék kiegészítőkkel került beépítésre, ezek az utasítások nem elegendők a helyes működés biztosításához. Ebben az esetben tanulmányozza a készülék teljes útmutatóját és a felszerelt kiegészítők útmutatóját. Jelen felhasználói kézikönyvben megtalálja a készülék teljes működési leírását, valamint a biztonságos működtetéshez szükséges valamennyi tudnivalót. 1. Nyissa meg a gázcsapot. 2. Helyezze elektromos feszültség alá a készüléket, ekkor az LCD kijelző bekapcsol, és a készülék funkcióválasztójával éppen beállított funkciót (1. ábra /3/) és az előremenő vízhőmérsékletet mutatja. 3. Amennyiben nem kívánja aktiválni a fűtés funkciót, nyomja addig a készülék funkcióválasztóját (1. ábra /3/), amíg a kijelzőn a NYÁR szimbólum látható, ekkor csak a HMV funkció fog működni, és az LCD kijelző az HMV hőmérsékletét jelzi. Funkcióválasztó NYÁR üzemmód szimbóluma 4. Amennyiben a HMV funkció mellett aktiválni szeretné a fűtés funkciót is, nyomja addig a készülék funkcióválasztóját (1. ábra /3/), amíg a kijelzőn a TÉL szimbólum látható, ekkor HMV és a fűtés funkció is működni fog, az LCD kijelző az előremenő víz hőmérsékletét jelzi. Funkcióválasztó TÉL üzemmód szimbóluma 5. Amennyiben csak a fűtés funkciót szeretné aktiválni, nyomja addig a készülék funkcióválasztóját (1. ábra /3/), amíg a kijelzőn a CSAK FŰTÉS szimbólum látható, ekkor csak a fűtés funkció fog működni, az LCD kijelző az előremenő víz hőmérsékletét jelzi. Funkcióválasztó CSAK FŰTÉS üzemmód szimbóluma 6. A HMV hőmérsékletének beállítását a HMV hőmérséklet szabályozó gombok megnyomásával végezheti el (1. ábra /1/), a beállítás közben a kívánt érték látható és a csap szimbólum villog. HMV hőmérséklet szabályozó gombok 7. A fűtővíz hőmérsékletének beállítását a fűtővíz hőmérséklet szabályozó gombok megnyomásával végezheti el (1. ábra /6/), a beállítás közben a kívánt érték látható és a fűtés szimbólum villog. Fűtővíz hőmérséklet szabályozó gombok 8. Állítsa be a helyiségben található szobatermosztáton (opcionális) a kívánt beltéri hőmérsékletet. Ekkor a készülék működésre kész. A készülék leállása esetén az újraindításhoz nxomja meg a RESET gombot (1. ábra /4/). Amennyiben a készülék nem indul be, értesítse szakszervizét. 4

5 TARTALOMJEGYZÉK Fontos tudnivaló... 2 Általános információk a szereléshez, karbantartáshoz és használathoz... 3 Rövid összefoglalás a működtetéshez A felhasználónak szóló útmutató Kezelő felület LCD kijelző Az LCD kijelző visszajelzései A készülék működése Begyújtás FŰTÉS funkció HMV funkció FAGYVÉDELEM funkció Letapadásgátló funkció a szivattyú és szelepek védelmére Működtetés időjárásfüggő-szabályzóval (opcionális) A készülék leállása Az égőfej leállása Leállás az égési levegő bevezető és füstgáz elvezető rendszerben tapasztalható rendellenesség miatt Leállás a fűtési rendszer keringésének rendellenessége miatt Leállás a ventilátor helytelen működése miatt Hőmérséklet-érzékelők helytelen működése Időjárásfüggő-szabályzó (opcionális) helytelen csatlakozása Külső hőmérséklet-érzékelő (opcionális) helytelen működése Karbantartás A felhasználónak szánt megjegyzések Műszaki adatok és paraméterek Műszaki adatok Méretek Hidraulikai vázlat Működési adatok Útmutató a kivitelezéshez és üzembe helyezéshez Üzembe helyezési előírások Felszerelés Kicsomagolás A készülék helyének kiválasztása A készülék elhelyezése A készülék felszerelése A készülékhelyiség szellőztetése Égési levegő bevezető és füstgáz elvezető rendszer Az égési levegő bevezető és füstgáz elvezető rendszer lehetséges megoldásai Égési levegő bevezetés és füstgáz elvezetés 100/60-as, vagy 125/80-as koncentrikus rendszerrel Égési levegő bevezetés és füstgáz elvezetés as szétválasztott rendszerrel Füstgázelemzés Kéményseprő funkció Füstgázelemzés Csatlakoztatás a gázhálózathoz Csatlakoztatás a fűtési és víz hálózatokhoz Csatlakoztatás az elektromos hálózathoz Csatlakoztatás a szobatermosztáthoz (opcionális) Az OpenTherm időjárásfüggő-szabályzó (opcionális) üzembe helyezése A külső hőmérséklet-érzékelő (opcionális) üzembe helyezése, és az időjáráskövető szabályozó működése A készüléken és az időjárásfüggő-szabályozón beállítható paraméterek A rendszer feltöltése A készülék beindítása Előzetes ellenőrzések Indítás és leállítás Jelleggörbék Elektromos kapcsolási rajz Átállítás más gáztípusra, az égőfej beállítása Átállítás FÖLDGÁZ-ról PROPÁNGÁZ-ra Átállítás PROPÁNGÁZ-ról FÖLDGÁZ-ra Az égőfej szabályozása Beüzemelés Előzetes ellenőrzések Indítás és leállítás Karbantartás Karbantartási műveletek Füstgázelemzés Hibaelhárítás

6 ÁBRAJEGYZÉK 1. ábra - Kezelő felület ábra - LCD kijelző ábra - Töltőcsap ábra - Méretek ábra - Hidraulikai vázlat ábra - Rögzítősablon ábra - Beépítési példák ábra - Koncentikus égési levegő bevezetés és füstgáz elvezetés bekötése ábra - Koncentikus égési levegő bevezetés és füstgáz elvezetés méretei ábra - Szétválasztott égési levegő bevezetés és füstgáz elvezetés bekötése ábra - Szétválasztott égési levegő bevezetés és füstgáz elvezetés méretei ábra - Füstgázrendszer bekötés ábra - Mintavételi hely füstgázelemzéshez ábra - Csatlakozás a gázvezetékhez ábra - Fűtési görbék a külső hőmérséklet-érzékelővel történő üzemeltetéshez ábra - Szivattyú jelleggörbe, KC ábra - Szivattyú jelleggörbe, KC ábra - Elektromos kapcsolási rajz ábra - A gázszelep szabályozása ábra - Fúvóka csere ábra - Átállítás más gáztípusra...39 TÁBLÁZATJEGYZÉK 1. táblázat - Az LCD kijelző visszajelzései a készülék üzemszerű működése során táblázat - Az LCD kijelző visszajelzései a készülék rendellenes működése során táblázat - KC 24 kalibrálási adatai táblázat - KC 24 kalibrálási adatai táblázat - KC modell műszaki jellemzők táblázat - KC 24 égési adatai táblázat - KC 28 égési adatai táblázat - A TSP paraméterek alapértelmezett értékei (TSP0) táblázat - A TSP paraméterek beállítható értékei, és alapértelmezett értékek (TSP0) táblázat - A hőmérséklet [ C] és a hőmérséklet-érzékelők névleges ellenállása [Ohm] közötti összefüggés táblázat - CO 2 arány

7 1. A felhasználónak szóló útmutató 1.1. Kezelő felület ábra HMV hőmérséklet szabályozó gombok Ezen gomb funkciója a HMV hőmérsékletének beállítása, a minimális 35 C és a maximális 57 C között. 2. Információ lekérdezés és paraméter megerősítés (a továbbiakban INFO ) Ezen gomb funkciója a lekérhető információk közötti léptetés, úgy mint: előremenő hőmérséklet, HMV hőmérséklet és az utolsó 5 leállás hibakódja, valamint a beállított paraméterek értékének megerősítése. 3. Funkcióválasztó Ezen gomb megnyomásával tudja beállítani a készülék kívánt funkcióját NYÁR A készülék kizárólag használati melegvizet készít. TÉL A készülék a fűtési és HMV készítési funkcióját is elvégzi. CSAK FŰTÉS A készülék csak fűtővizet készít. KÉSZENLÉT Készenléti üzemmódban a fűtés és a HMV funkció is ki van kapcsolva. 4. RESET gomb Ezen gomb megnyomásával tudja újraindítani a készüléket, miután a valamely biztonsági berendezés leállította a működését. 5. LCD kijelző Az LCD kijelző ad visszajelzést a készülék működéséről és a működés paramétereiről (lásd 2. ábra). 6. Fűtővíz hőmérséklet szabályozó gombok Ezen gomb funkciója a fűtővíz hőmérsékletének beállítása, a minimális 20 C és a maximális 78 C között. 7. Nyomásmérő A nyomásmérő a fűtési rendszerben levő nyomásértéket mutatja. 7

8 1.2. LCD kijelző b c d e a m f 2. ábra l i h g a. Kéményseprő funkció (a szakszerviz számára szükséges információ) Villog, ha a kéményseprő funkció aktív (nyomja meg az együtt az INFO és a RESET gombokat). Az előremenő hőmérséklet és a ventilátor fordulatszám (az f jelzéssel együtt) jelenik meg. b. HMV jelzés (csap szimbólum) Világít, amikor a készülék HMV funkciót lát el. Villog, mialatt a HMV hőmérsékletét a HMV szabályzóval (1. ábra /1/) éppen beállítja. c. Paraméter állítás jelzése Világít, mikor a paraméter értéke állítható (ebben az esetben a jelzés az m jlezéssel együtt világít). Mikor a beállított paraméter értékét megerősítette a jelzés villog. d. Alfanumerikus kijelző A következők jelölésére: - kiválasztott készülék funkció, - az előremenő fűtővíz hőmérséklete, - a fűtővíz hőmérsékletének szabályozása, - a HMV hőmérsékletének szabályozása, - készülék diagnosztikája. e. Fűtés jelzés Világít, ha a készülék fűtési funkciót lát el. Villog, mialatt a fűtővíz hőmérsékletét a fűtési szabályzóval (1. ábra /6/) éppen beállítja. f. Ventilátor fordulatszámám (a szakszerviz számára szükséges információ) A kéményseprő funkció aktiválása esetén, az a jelzés világít és az előremenő hőmérséklet és a ventilátor fordulatszám (és ezzel együtt az f jelzés) látható. g. Tervezett helyiség hőmérséklet jelző Külső hőmérséklet-érzékelő használata esetén, villog, mialatt a tervezett helyiség-hőmérsékletet a fűtési szabályzóval (1. ábra /6/) éppen beállítja. h. Funkció visszajelzés A két ikon ad visszajelzést a készülék kiválasztott üzemmódjáról/funkciójáról: NYÁR: csak a ikon világít. TÉL: mindkét ikon világít. CSAK FŰTÉS: csak a világít. KÉSZENLÉT: az alfanumerikus kijelzőn (d) a látható. i. Működő égő jelzés Folyamatosan világít miközben működik az égő. l. Paraméter jelzés A paramétert jelzi, amelynek értékét az alfanumerikus kijelzőn láthatja, illetve szerkesztheti, valamint ezen jelzés mutatja az égő teljesítmény százalékos értékét. m. Paraméter jelzés Világít, amikor belép a paraméter állítás menübe. 8

9 1.3. Az LCD kijelző visszajelzései A készülék üzemszerű működésének visszajelzései A készülék KÉSZENLÉT állapotban. A készülék választott funkciója: NYÁR Nincsenek aktív funkciók Az előremenő hőmérséklet látható A készülék választott funkciója: TÉL Nincsenek aktív funkciók Az előremenő hőmérséklet látható A készülék választott funkciója: CSAK FŰTÉS Nincsenek aktív funkciók Az előremenő hőmérséklet látható A készülék választott funkciója: NYÁR HMV funkció aktív A HMV hőmérséklet látható A készülék választott funkciója: TÉL HMV funkció aktív A HMV hőmérséklet látható A készülék választott funkciója: TÉL Fűtés funkció aktív Az előremenő hőmérséklet látható A készülék választott funkciója: CSAK FŰTÉS Fűtés funkció aktív Az előremenő hőmérséklet látható 1. táblázat - A készülék üzemszerű működésének visszajelzései Rendellenes működés visszajelzései Nincs elektromos ellátás A készülék a láng hiánya miatt leállt A készülék a füstgáz termosztát beavatkozása miatt leállt A készülék a víznyomáskapcsoló beavatkozása miatt leállt A fűtési hőmérséklet-érzékelő meghibásodott A HMV hőmérséklet-érzékelő meghibásodott Leállás alacsony fűtővíz szint miatt Leállás alacsony fűtővíz szint miatt Leállás alacsony fűtővíz szint miatt 9

10 Leállás alacsony fűtővíz szint miatt Leállás alacsony fűtővíz szint miatt A fűtési visszatérő hőmérséklet-érzékelő meghibásodott Időjárásfüggő-szabályzó (opcionális) kapcsolata meghibásodott Ventilátor meghibásodott Az időjárásfüggő-szabályzó visszakapcsolási kisérlete meghaladta a megengedett értéket 2. táblázat - Működési rendellenességek visszajelzései 1.4. A készülék működése Begyújtás Ezen utasítások feltételezik, hogy a készüléket erre kijelölt cég helyezte üzembe, aki az első begyújtást elvégezte és a készüléket a helyes működésre előkészítette. - Nyissa meg a gázcsapot. - Helyezze elektromos feszültség alá a készüléket, ekkor az LCD kijelző bekapcsol, és az aktív funkciót mutatja (1. és 2. táblázat). - Válassza ki a funkcióválasztó gomb segítségével (1. ábra /3/) a kívánt üzemmódot: OFF / NYÁR / TÉL / CSAK FŰTÉS. - Állítsa be a fűtővíz kívánt hőmérsékletét a fűtési szabályzóval (lásd fejezet). - Állítsa be HMV kívánt hőmérsékletét a HMV szabályzóval (lásd fejezet). - Állítsa be a szobatermosztáton (opcionális) a kívánt helyiséghőmérsékletet. FIGYELEM Amennyiben a készüléket hosszabb ideig nem használja, akkor különösen a propánnal működő készülékek esetén begyújtási nehézségeket észlelhet, ezért a készülék begyújtása előtt, gyújtson be egy másik gázzal működő berendezést (például gáztűzhelyet). A készülék egyszer, vagy kétszer így is leállhat, ebben az esetben indítsa újra a készüléket a RESET gomb megnyomásával (1. ábra /4/) FŰTÉS funkció A fűtővíz hőmérsékletének beállítását a fűtővíz szabályozó gombbal végezheti el (1. ábra /6/). A hőmérséklet tartomány, amelyen belül a fűtővíz hőmérséklete állítható a P10 paraméterrel változtatható: - standard tartomány: a fűtővíz hőmérséklete 20 C és 78 C között állítható. - csökkentett tartomány: a fűtővíz hőmérséklete 20 C és 45 C között állítható.. A működési tartomány beállítását a kivitelező, vagy az üzembe helyező végzi. A hőmérséklet beállítása során az LCD kijelzőn a fűtés jele villog, és a kívánt fűtővíz hőmérséklet látható. Fűtési igény esetén az LCD kijelzőn a fűtés jele folyamatosan világít, és az előremenő fűtővíz pillanatnyi hőmérséklete látható. Az égőfej működése esetén folyamatosan látható a működő égő jelzés. Fűtési üzemmódban az égő gyakori be-, és kikapcsolásának elkerülése érdekében van egy 4 perces biztonsági várakozási idő. Amennyiben a fűtési rendszerben található víz hőmérséklete a beállított minimális érték alá süllyed, a várakozási idő lenullázódik, és a készülék ismét bekapcsol HMV funkció A HMV hőmérsékletének beállítását a HMV szabályozóval végezheti el (1. ábra /1/). A HMV készítés mindig elsőbbséget élvez a fűtési funkcióval szemben. A HMV hőmérséklete 35 C és 57 C között állítható. A hőmérséklet beállítása során az LCD kijelzőn a HMV jelzés villog, és a kívánt HMV hőmérséklet látható. 10

11 FIGYELEM A készülékben található egy speciális beépített szabályozó, amely lehatárolja a készített HMV mennyiségét, 13 liter/perc mennyiségre KC 24 modellnél, 14 liter/perc mennyiségre KC 28 modellnél. A készülékből érkező HMV hőmérséklete függ, a felhasználó által beállított hőmérsékleten túl, a felhasználó által csapolt vízmennyiségtől és a beérkező hidegvíz hőmérsékletétől. A HMV mennyisége a fentiek figyelembevételével, a következő képlet szerint számítható: K l = melegvízhozam (liter/perc) = ΔT ahol K értéke: KC 24 készülék esetén KC 28 készülék esetén ΔT = melegvíz hőmérséklet - bejövő hidegvíz hőmérséklet Például KC 24 készülék esetén, ha a bejövő hidegvíz hőmérséklete 8 C és 38 C-os melegvízzel szeretne tusolni, akkor a ΔT értéke egyenlő: ΔT = 38 C - 8 C = 30 C és a percenként készített 38 C-os melegvíz mennyiség (literben): 393 l = = 13,1 [liter percenként] (csapolt HMV hőmérséklet) FAGYVÉDELEM funkció A készülék rendelkezik fagyvédelem funkcióval, amely: NYÁR, TÉL és CSAK FŰTÉS üzemmódban aktív. A fagyvédelem funkció csak a készüléket védi, nem a teljes fűtési rendszert. A fűtési rendszer elfagyás elleni védelméről a szobatermosztát erre vonatkozó funkciójával gondoskodhat. FIGYELEM: a szobatermosztátot inaktiválja, ha a készüléket KÉSZENLÉT üzemmódba helyezi. Ezért ha a teljes fűtési rendszer fagyvédelméről szeretne gondoskodni ezt a szobatermosztáton állítsa be, a készüléken pedig a funkcióválasztó (1. ábra/3/) segítségével válassza ki a TÉL üzemmódot. Amennyiben a fűtővíz hőmérséklet-érzékelője 5 C-os fűtővíz hőmérsékletet jelez, a készülék bekapcsol és minimális teljesítményen működik amíg a fűtővíz hőmérséklete el nem éri a 30 C-ot, vagy el nem telik legalább 15 perc. Az égő leállása után, a szivattyú még jár. A FAGYVÉDELEM funkció a HMV kört is védi. Amennyiben a HMV hőmérséklet-érzékelője 5 C-os HMV hőmérsékletet jelez, a készülék bekapcsol és minimális teljesítményen működik amíg a HMV hőmérséklete el nem éri a 10 C-ot, vagy el nem telik legalább 15 perc (a váltószelep HMV helyzetben van). Az égő leállása után, a szivattyú még jár Letapadásgátló funkció a szivattyú és a szelepek védelmére Amennyiben a készülékhez nem érkezik sem fűtési, sem HMV igény, ezért nem kapcsol be, és - a kiválasztott készülék funkció nem OFF, és - a készülék elektromos ellátása biztosított, a keringtető szivattyú és a váltószelep 24 óránként egy rövid időre bekapcsol, a letapadás elkerülése érdekében Működtetés időjárásfüggő-szabályzóval (opcionális) A készülékhez csatlakoztatható időjárásfüggő-szabályzó (opcionális, cikkszám: 0CREMOTO04), amely lehetővé teszi a készülék számos paraméterének kezelését: - a készülék üzemmódjának kiválasztása, - a kívánt szobahőmérséklet beállítása, - az előremenő fűtővíz hőmérsékletének beállítása, - a HMV hőmérséklet beállítása, - a fűtőrendszer begyújtási idejének és az esetleges külső vízmelegítő aktiválási idejének programozása (opcionális), - a készülék diagnosztikájának megjelenítése, - készülék ÚJRAINDÍTÁS-a, - további paraméterek. 11

12 Amikor az időjárásfüggő-szabályozót csatlakoztatta a kazán LCD kijelzőjén a következő jelzés jelenik meg: Az időjárásfüggő-szabályozó csatlakoztatásához szükséges tudnivalókat a fejezetetben, illetve a szabályozó leírásában találja. Csak eredeti, a Fondital gyár által szállított időjárásfüggő-szabályzót használjon. Más gyártó által szállított időjárásfüggő-szabályzó használata esetén nem biztosított a szabályzó és a készülék korrekt működése A készülék leállása A készülék automatikusan leáll, ha működési hibát észlel. Tanulmányozza az 1. és 2. táblázatot a készülék visszajelzéseinek megismeréséhez. A leállás lehetséges okairól a 2. táblázat mellett, jelen útmutató utolsó, 6. bekezdésében is találhat információkat. Az alábbiakban felsorolunk néhány okot, ami a készülék leállását eredményezheti, és hogy miként járjon el, ha ezt az okot érzékeli Az égőfej leállása Amennyiben az LCD kijelzőn az E01 kód villog az égőfej a láng hiánya miatt állt le. Ebben az esetben a következőképp járjon el: - ellenőrizze, hogy a gázscsap, illetve a gázhálózatban a biztonsági gyorszár nyitott állapotban van-e, és hogy van-e nyomás a hálózatban (más gázfogyasztó, például a sütő bekapcsolásával), - amennyiben a gázellátás rendben van, indítsa újra a készüléket a RESET gomb (1. ábra /4/) megnyomásával. Amennyiben a készülék többszöri próbálkozás után sem indul újra, forduljon szakszervizhez. Az égőfej gyakori leállása valamilyen működési rendellenességre utal, ilyen esetben forduljon a szakszervizhez Leállás az égési levegő bevezető és füstgáz elvezető rendszerben tapasztalható rendellenesség miatt Amennyiben az LCD kijelzőn az E03 kód villog az égőfej az égési levegő bevezető és füstgázelvezető rendszerben tapasztalható működési rendellenesség miatt állt le. Forduljon szakszervizhez Leállás a fűtési rendszer keringésének rendellenessége miatt Amennyiben az LCD kijelzőn az E81, E82, E83, vagy E84 kód valamelyike villog az égőfej a fűtési rendszer keringési rendellenessége miatt állt le. Két különböző eset lehetséges: a) a nyomásmérő (1. ábra /7/) 1 bar nyomásnál alacsonyabb értéket mutat Töltse fel a fűtési rendszert a következők szerint: - nyissa ka a töltőcsapot (3. ábra) az óramutató járásával ellenkező irányba, így elkezdi feltölteni a fűtési rendszert, - tartsa nyitva a csapot, amíg a nyomásmérő 1 1,3 bar közötti nyomásértéket nem mutat, - zárja el teljesen a töltőcsapot, az óramutató járásával megegyező irányba forgatva, - indítsa újra a készüléket a RESET gomb (1. ábra /4/) megnyomásával, majd a funkcióválasztóval válassza ki a kívánt üzemmódot. Amennyiben a készülék továbbra sem működik, forduljon szakszervizhez. A feltöltési művelet végén zárja el a töltőcsapot. Amennyiben a csapot nem zárja el teljesen, az a fűtési rendszer nyomásának emelkedéshez, ezáltal a készülék biztonsági szelepének aktiválásához és vízkiömléshez vezethet. b) a nyomásmérő (1. ábra /7/) 1 1,3 bar közötti értéket mutat Forduljon szakszervizhez. 12

13 Töltőcsap 3. ábra Leállás a ventilátor helytelen működése miatt A ventilátor működése állandó ellenőrzés alatt áll, rendellenes működés esetén a készülék leáll, az LCD kijelzőn pedig az E40 kód villog. Ez az állapot mindaddig fennmarad, amíg a ventilátor nem kerül ismét a normális működési paraméterek közé. Amennyiben a készülék nem indulna újra, és továbbra is ebben az állapotban maradna, forduljon szakszervizhez Hőmérséklet-érzékelők helytelen működése Amennyiben a készülék a hőmérséklet-érzékelők helytelen működése miatt áll le, akkor az LCD kijelzőn a következő kódok valamelyike látható: - E05 - fűtési hőmérséklet-érzékelő, ebben az esetben a készülék nem működik. - E06 - HMV hőmérséklet-érzékelő, ebben az esetben a készülék csak fűt, a HMV funkció nem működik. - E15 - fűtési visszatérő hőmérséklet-érzékelő, ebben az esetben a készülék nem működik. Mindhárom esetben forduljon szakszervizhez Időjárásfüggő-szabályozó (opcionális) helytelen csatlakozása A készülék automatikusan érzékeli az időjárásfüggő-szabályozó jelenlétét (opcionális). Amennyiben az időjárásfüggő-szabályzó csatlakoztatását követően a készülék nem kap adatokat az időjárásfüggő-szabályzótól, a készülék 60 másodpercen keresztül megpróbálja újra létrehozni a kapcsolatot, amennyiben ez nem sikerül az időjárásfüggő-szabályozó LCD kijelzőjén az E31 kód látható. A készülék a kezelő felület (1. ábra) beállításai szerint működik tovább, az időjárásfüggő-szabályzó beállításait figyelmen kívül hagyva. A készülék leállása után az időjárásfüggő-szabályozó újra tudja indítani a készülket, amit maximum 3 alkalommal próbál meg 24 órán belül, amennyiben mindhárom próbálkozás sikertelen volt a készülék LCD kijelzőjén az E99 kód látható. Forduljon szakszervizhez Külső hőmérséklet-érzékelő (opcionális) helytelen működése A külső hőmérséklet-érzékelő (opcionális) meghibásodásának esetén a készülék továbbra is működni fog, de az időjárásfüggő szabályozás nem aktív. A fűtővíz hőmérséklete a fűtési szabályzóval (1. ábra /6/) beállított értéken marad, amely ebben ez esetben elveszti a tervezett szobahőmérséklet beállítására szolgáló funkcióját (lásd bekezdés). Forduljon szakszervizhez. 13

14 1.6. Karbantartás A készüléket a jelen kézikönyv megfelelő szakaszában meghatározott ütemterv szerint rendszeresen karban kell tartani. A készülék rendszeres karbantartása biztosítja a hatékony, környezetet legkevésbé megterhelő üzemeltetést, és biztonságos működést. A karbantartási munka elvégeztetése a felhasználó feladata. A készülék burkolatának tisztításához csak olyan tisztítószereket használjon, ami nem maró és/vagy karcoló hatású. A készülékek karbantartási és javítási munkálatait csak a Fondital készülékek szerviz-címjegyzékében szereplő szakszervizek végezhetik. Kérjük ilyen munkák esetén forduljon hozzájuk bizalommal A felhasználónak szánt megjegyzések A készülék felhasználó által is beállítható elemei szerszámok és speciális eszközök használata nélkül is hozzáférhetőek. A felhasználó nem jogosult a készülék burkolatának eltávolítására és a belső alkatrészeken bármilyen munkafázis elvégzésére. Senki - ideértve a szakembereket - sem jogosult a készülék bárminemű átalakítására. A gyártót nem terheli felelősség, a készülék megrongálásából és/vagy a nem szakszerű használatból eredő károkért. Amennyiben a készüléket hosszú ideig nem használta, és az elektromos tápellátás is ki volt kapcsolva, akkor szükséges lehet a szivattyú működésének ellenőrzése. Ez a folyamat a készülék burkolatának eltávolításával jár, így kizárólag szakszerviz végezheti. A szivattyú letapadása elkerülhető megfelelő adalékanyag használatával a fűtési rendszerben, csak olyan adalékot használjon, amely alkalmazható minden a rendszerben található fémhez. 14

15 2. Műszaki adatok és méretek 2.1. Műszaki adatok A készülék előkeveréses gáz égőfejjel a következő változatokban készül: - KC: zárt égésterű, mesterséges huzattal működő kondenzációs készülék fűtésre és átfolyós rendszerű melegvíz készítésre, A készülék a következő teljesírményekben érhető el: - KC 24: hőteljesítmény: 24,9 kw - KC 28: hőteljesítmény: 27,9 kw Mindkét modell elektronikus gyújtással és ionizációs lángőrzéssel rendelkezik. A készülékek a Magyarországon hatályos előírásnak megfelelően készülnek, amelyek a műszaki adattáblán fel vannak sorolva. Más országban történő üzembe helyezés veszélyeztetheti személyek, állatok és tárgyak épségét. A készülékek főbb műszaki jellemzői: Szerkezeti jellemzők - IPX4D védelmű elektromos panel, - Biztonsági funkciók és moduláció, - Elektronikus gyújtóelektróda és ionizációs lángőr, - Előkeveréses, rozsdamentes acél égőfej, - Nagyteljesítményű, monotermikus, INOX hőcserélő, légtelenítővel, - Két tekercses modulációs gázszelep, - Elektronikus vezérlésű, modulált fordulatszámú füstgáz ventilátor, - Változtatható fordulatszámú fűtési keringető szivattyú, beépített légtelenítővel, - Minimum nyomáskapcsoló, - Fűtővíz és HMV hőmérséklet-érzékelő, - Határoló termosztát, - Füstgáz termosztát, - Beépített automatikus by-pass ág, - 9 literes tágulási tartály, - Töltő- és ürítőcsap, - Rozsdamentes acél HMV lemezes hőcserélő, - Motoros váltószelep, - HMV áramláskapcsoló, - HMV áramláskorlátozó 13 l/perc (KC24), 14 l/perc (KC 28). Felhasználói kezelőfelület - LCD kijelző a készülék működési üzemmódjának megjelenítéséhez, - Funkcióválasztó OFF, TÉL, NYÁR és CSAK FŰTÉS funkciókkal, - Fűtési szabályozó 20 és 78 C között állítható (standard tartomány), illetve 20 és 45 C között (csökkentett tartomány), - HMV szabályzó: 35 és 57 C között állítható, - Nyomásmérő. Működési adatok - Elektronikus lángmoduláció fűtéskor (60 másodperces lágyindítás), - Elektronikus lángmoduláció HMV készítéskor - HMV előnykapcsolás - Fűtési oldal fagyvédelmi funkció: BE: 5 C; KI: 30 C vagy 15 perc (ha a fűtési hőmérséklet >5 C), - HMV oldal fagyvédelmi funkció: BE: 5 C; KI: 10 C vagy 15 perc (ha a HMV hőmérséklet >5 C), - Időzített kéményseprő funkció: 15 perc, - Maximális fűtési teljesítmény szabályzó (P7 paraméter), - Gyújtási teljesítmény szabályzó (P6 paraméter), - Fűtési tartomány előválasztása: standard vagy csökkentett (P10 paraméter), - Lángelosztás a gyújtáskor, - Szobatermosztát időzítés (P11 paraméter: 4 perc), - Fűtési szivattyú utókeringtetés fűtési, fagyvédelmi és kéményseprő üzemmódban (180 másodperc), - HMV utókeringtetési funkció (30 másodperc), - Fűtési hőmérséklet utókeringési funkció >78 C (30 másodperc), - Működés utáni utószellőztetési funkció: 10 másodperc, - Biztonsági utószellőztetés funkció (95 C-on kapcsol be), - Letapadásgátló funkció, szivattyú és váltószelep védelmére: 30 másodperc 24 óra üzemmetes időszak után, - Szobatermosztáthoz (opcionális) csatlakoztatási lehetőség, - Külső hőmérséklet-érzékelő (opcionális) csatlakoztatási lehetőség, - Időjárásfüggő-szabályzó (opcionális, OpenTherm) csatlakoztatási lehetőség), - Zónabekötő szett csatalkoztatási lehetőség, különböző hőmérsékletű fűtési zónák esetén, - Vízütés elleni védelmi funkció (P15 paraméter, 0 és 3 között állítható). 15

16 2.2. Méretek C SV G F 152,5 245 M S R alulnézet felülnézet G Gázcsatlakozás (1/2 ) M Fűtési rendszer előremenő csatlakozás (3/4 ) C HMV csatlakozás (1/2 ) F Hidegvíz csatlakozás (1/2 ) R Fűtési rendszer visszatérő csatlakozás (3/4 ) S Kondenz elvezetés SV Biztonsági szelep (3 bar) vízelvezetés ábra Méretek Standard hidraulikus bekötő szett (opcionális) használata esetén Méretek Plus hidraulikus bekötő szett (opcionális) használata esetén

17 2.3. Hidraulikai vázlat 5. ábra S M C G F R Kondenzátum gyűjtő szifon 2. Gázszelep 3. Biztonsági termosztát 4. Fűtési hőmérséklet-érzékelő 5. Ventilátor szabályozható fordulatszámmal 6. Fűtési rendszer hőmérséklet-érzékelő 7. Füstgáz hőcserélő 8. Gyújtóelektróda 9. Légtelenítő 10. Égési levegő bevezetés 11. Füstgáz elvezetés 12. Füstgázelemző csatlakozók 13. Füstgáz termosztát az égéstermék elvezetésen 14. Füstgáz termosztát a hőcserélőn 15. Lángőr elektróda 16. Tágulási tartály 17. Ventilátor fordulatszám-érzékelő 18. Légtelenítő 19. Keringtető szivattyú 20. Biztonsági szelep 3 bar 21. Leeresztő csap 22. Fűtési nyomáskapcsoló 23. HMV áramláskorlátozó 24. Töltőcsap 25. HMV áramláskapcsoló, szűrővel 26. HMV lemezes hőcserélő 27. HMV hőmérséklet-érzékelő 28. Automatikus by-pass ág útú motoros szelep S G M C F R Kondenz elvezetés Gázcsatlakozás Fűtési rendszer előremenő csatlakozás Használati melegvíz csatlakozás Hidegvíz csatlakozás Fűtési rendszer visszatérő csatlakozás 2.4. Működési adatok A következő táblázatokban megadott égőfej nyomási adatokat a készülék 3 perces működését követően ellenőrizni kell. Tüzelőanyag Névleges hőterhelés [kw] Fűtési hőteljesítmény (80-60 C) [kw] KC 24 Fűtési hőteljesítmény (50-30 C) [kw] HMV hőteljesítmény [kw] Gáznyomás [mbar] Szűkítőgyűrű átmérő [mm] Füstgáz CO 2 tartalma [%] min max min max min max G20 földgáz 23,7 2,7 22,9 3,2 24,9 3,0 27,4 25 3,70 9,0 9,3 G ,7 2,7 22,9 3,2 24,9 3,0 27,4 25 4,10 10,3 10,6 3. táblázat - KC 24 kalibrálási adatai HMV teljesítmény átfolyós üzemben (ΔT=45 C): 9,0 l/perc HMV teljesítmény átfolyós üzemben (ΔT=40 C): 10,1 l/perc HMV teljesítmény átfolyós üzemben (ΔT=35 C): 11,6 l/perc HMV teljesítmény átfolyós üzemben (ΔT=30 C): 13,5 l/perc* HMV teljesítmény átfolyós üzemben (ΔT=25 C): 16,2 l/perc* *Megjegyzés: kevert víz a csapolónál Tüzelőanyag Névleges hőterhelés [kw] Fűtési hőteljesítmény (80-60 C) [kw] KC 28 Fűtési hőteljesítmény (50-30 C) [kw] HMV hőteljesítmény [kw] Gáznyomás [mbar] Szűkítőgyűrű átmérő [mm] Füstgáz CO 2 tartalma [%] min max min max min max G20 földgáz 26,4 3,0 25,4 3,45 27,8 3,0 29,2 25 4,00 9,0 9,3 G ,4 3,0 25,4 3,45 27,8 3,0 29,2 25 4,55 10,3 10,5 4. táblázat - KC 28 kalibrálási adatai HMV teljesítmény átfolyós üzemben (ΔT=45 C): 10,0 l/perc HMV teljesítmény átfolyós üzemben (ΔT=40 C): 11,2 l/perc HMV teljesítmény átfolyós üzemben (ΔT=35 C): 12,9 l/perc HMV teljesítmény átfolyós üzemben (ΔT=30 C): 15,0 l/perc* HMV teljesítmény átfolyós üzemben (ΔT=25 C): 18,0 l/perc* *Megjegyzés: kevert víz a csapolónál 17

18 KC MODELL Berendezés kategória - I2HS I2HS Fűtési oldal minimális nyomás bar 0,5 0,5 Fűtési oldal maximális nyomás bar 3 3 HMV oldal minimális nyomása bar 0,5 0,5 HMV oldal maximális nyomás bar 6 6 HMV teljesítmény ( t=30 C) EN 625 l/min 13,5 15,0 Elektromos ellátás - Feszültség/Frekvencia V - Hz Tápellátás olvadóbiztosítéka A 2 2 Maximális felvett teljesítmény W Elektromos védelmi fokozat IP X4D X4D Nettó tömeg kg 28,5 32 Földgáz fogyasztás maximális fűtőteljesítmény mellett (*) m 3 /h 2,51 2,8 Maximális fűtővíz hőmérséklet C Maximális HMV hőmérséklet C Tágulási tartály teljes térfogata l 9 9 Fűtési rendszer ajánlott, maximális térfogata (**) l táblázat - KC műszaki jellemzők (*) 15 C-on és 1013 mbar-on (**) 83 C-os maximális hőmérséklet és 1 bar-os előnyomás esetén KC 24 Max. teljesítmény Min. teljesítmény 30% részterhelés Veszteségek a burkolaton, működő égőfejjel % 0,97 6,49 - Veszteségek a burkolaton, kikapcsolt égőfejjel % 0,28 Veszteségek a kéménynél, működő égőfejjel % 2,62 2,09 - Maximális füstgáz tömegáram g/s 12,43 1,33 - Hőmérséklet különbség, füstgáz levegő C Hatásfok maximális teljesítményen (60/80 C) % 96,7 - - Hatásfok maximális teljesítményen (30/50 C) % 105,1 - - Hatásfok minimális teljesítményen (60/80 C) % - 91,4 - Hatásfok minimális teljesítményen (30/50 C) % - 104,9 - Hatásfok 30%-os teljesítményen % ,5 Teljesítmény besorolása (92/42/EK szerint) - NO X kibocsátási osztály táblázat - KC 24 égési adatai KC 28 Max. teljesítmény Min. teljesítmény 30% részterhelés Veszteségek a burkolaton, működő égőfejjel % 1,40 5,70 - Veszteségek a burkolaton, kikapcsolt égőfejjel % 0,25 Veszteségek a kéménynél, működő égőfejjel % 2,40 2,00 - Maximális füstgáz tömegáram g/s 13,93 1,47 - Hőmérséklet különbség, füstgáz levegő C Hatásfok maximális teljesítményen (60/80 C) % 96,4 - - Hatásfok maximális teljesítményen (30/50 C) % 105,5 - - Hatásfok minimális teljesítményen (60/80 C) % - 92,3 - Hatásfok minimális teljesítményen (30/50 C) % - 104,5 - Hatásfok 30%-os teljesítményen % Teljesítmény besorolása (92/42/EK szerint) - NO X kibocsátási osztály táblázat - KC 28 égési adatai 18

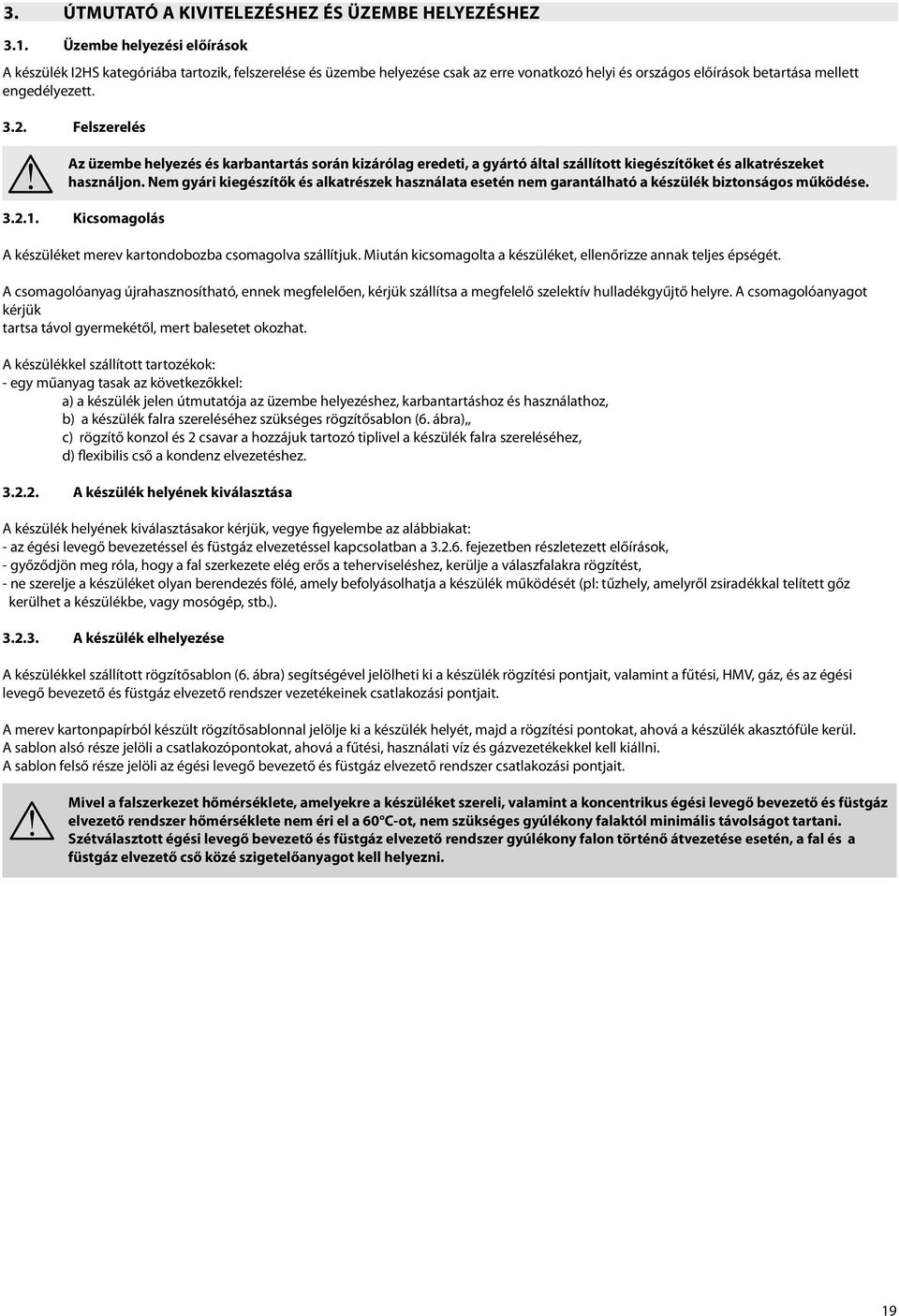

19 3. Útmutató a kivitelezéshez és üzembe helyezéshez 3.1. Üzembe helyezési előírások A készülék I2HS kategóriába tartozik, felszerelése és üzembe helyezése csak az erre vonatkozó helyi és országos előírások betartása mellett engedélyezett Felszerelés Az üzembe helyezés és karbantartás során kizárólag eredeti, a gyártó által szállított kiegészítőket és alkatrészeket használjon. Nem gyári kiegészítők és alkatrészek használata esetén nem garantálható a készülék biztonságos működése Kicsomagolás A készüléket merev kartondobozba csomagolva szállítjuk. Miután kicsomagolta a készüléket, ellenőrizze annak teljes épségét. A csomagolóanyag újrahasznosítható, ennek megfelelően, kérjük szállítsa a megfelelő szelektív hulladékgyűjtő helyre. A csomagolóanyagot kérjük tartsa távol gyermekétől, mert balesetet okozhat. A készülékkel szállított tartozékok: - egy műanyag tasak az következőkkel: a) a készülék jelen útmutatója az üzembe helyezéshez, karbantartáshoz és használathoz, b) a készülék falra szereléséhez szükséges rögzítősablon (6. ábra),, c) rögzítő konzol és 2 csavar a hozzájuk tartozó tiplivel a készülék falra szereléséhez, d) flexibilis cső a kondenz elvezetéshez A készülék helyének kiválasztása A készülék helyének kiválasztásakor kérjük, vegye figyelembe az alábbiakat: - az égési levegő bevezetéssel és füstgáz elvezetéssel kapcsolatban a fejezetben részletezett előírások, - győződjön meg róla, hogy a fal szerkezete elég erős a teherviseléshez, kerülje a válaszfalakra rögzítést, - ne szerelje a készüléket olyan berendezés fölé, amely befolyásolhatja a készülék működését (pl: tűzhely, amelyről zsiradékkal telített gőz kerülhet a készülékbe, vagy mosógép, stb.) A készülék elhelyezése A készülékkel szállított rögzítősablon (6. ábra) segítségével jelölheti ki a készülék rögzítési pontjait, valamint a fűtési, HMV, gáz, és az égési levegő bevezető és füstgáz elvezető rendszer vezetékeinek csatlakozási pontjait. A merev kartonpapírból készült rögzítősablonnal jelölje ki a készülék helyét, majd a rögzítési pontokat, ahová a készülék akasztófüle kerül. A sablon alsó része jelöli a csatlakozópontokat, ahová a fűtési, használati víz és gázvezetékekkel kell kiállni. A sablon felső része jelöli az égési levegő bevezető és füstgáz elvezető rendszer csatlakozási pontjait. Mivel a falszerkezet hőmérséklete, amelyekre a készüléket szereli, valamint a koncentrikus égési levegő bevezető és füstgáz elvezető rendszer hőmérséklete nem éri el a 60 C-ot, nem szükséges gyúlékony falaktól minimális távolságot tartani. Szétválasztott égési levegő bevezető és füstgáz elvezető rendszer gyúlékony falon történő átvezetése esetén, a fal és a füstgáz elvezető cső közé szigetelőanyagot kell helyezni. 19
