1 ITACA KC KR KRB IST 03 C ÜZEMBE HELYEZÉS, HASZNÁLAT ÉS KARBANTARTÁS HU

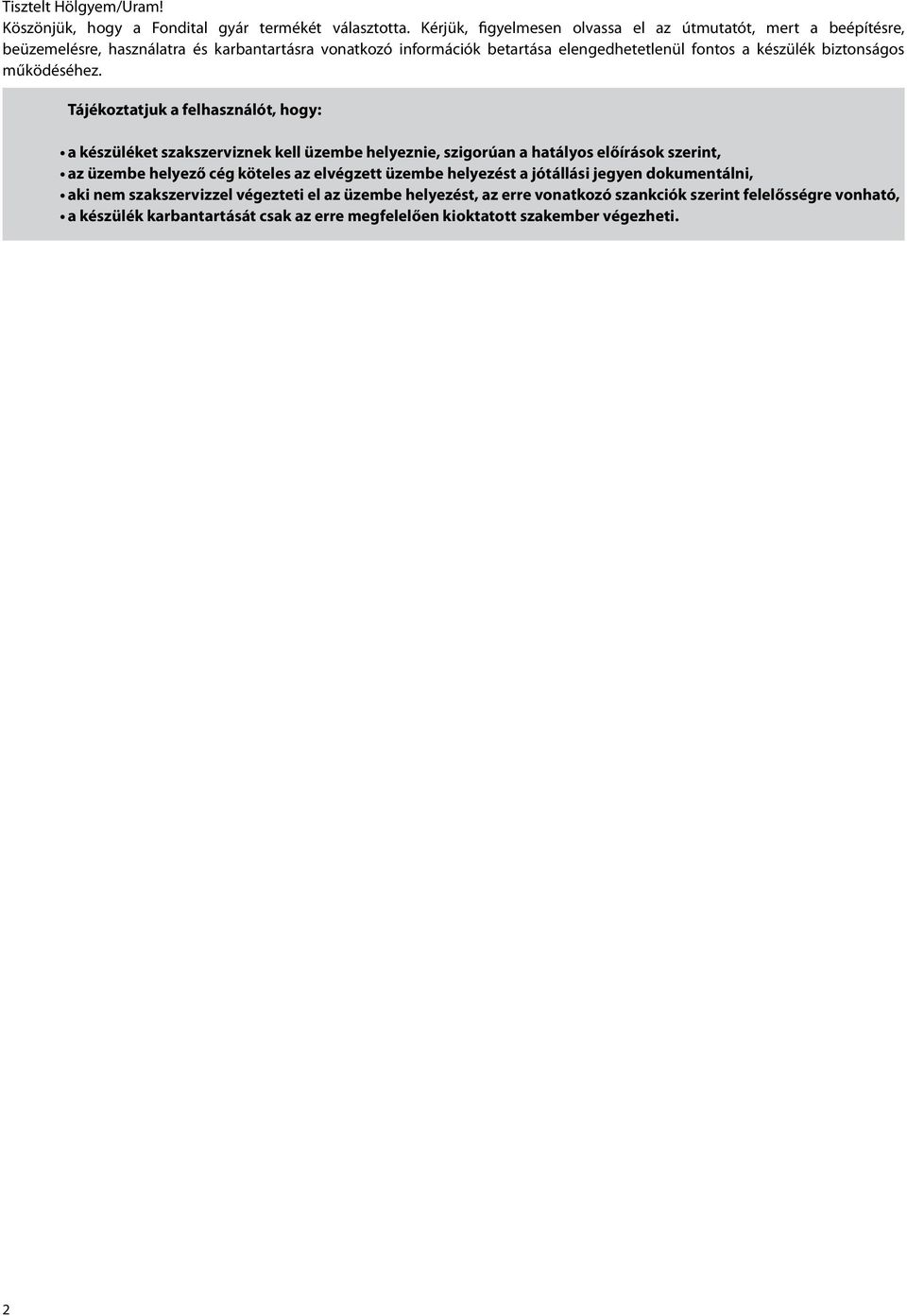

2 Tisztelt Hölgyem/Uram! Köszönjük, hogy a Fondital gyár termékét választotta. Kérjük, figyelmesen olvassa el az útmutatót, mert a beépítésre, beüzemelésre, használatra és karbantartásra vonatkozó információk betartása elengedhetetlenül fontos a készülék biztonságos működéséhez. Tájékoztatjuk a felhasználót, hogy: a készüléket szakszerviznek kell üzembe helyeznie, szigorúan a hatályos előírások szerint, az üzembe helyező cég köteles az elvégzett üzembe helyezést a jótállási jegyen dokumentálni, aki nem szakszervizzel végezteti el az üzembe helyezést, az erre vonatkozó szankciók szerint felelősségre vonható, a készülék karbantartását csak az erre megfelelően kioktatott szakember végezheti. 2

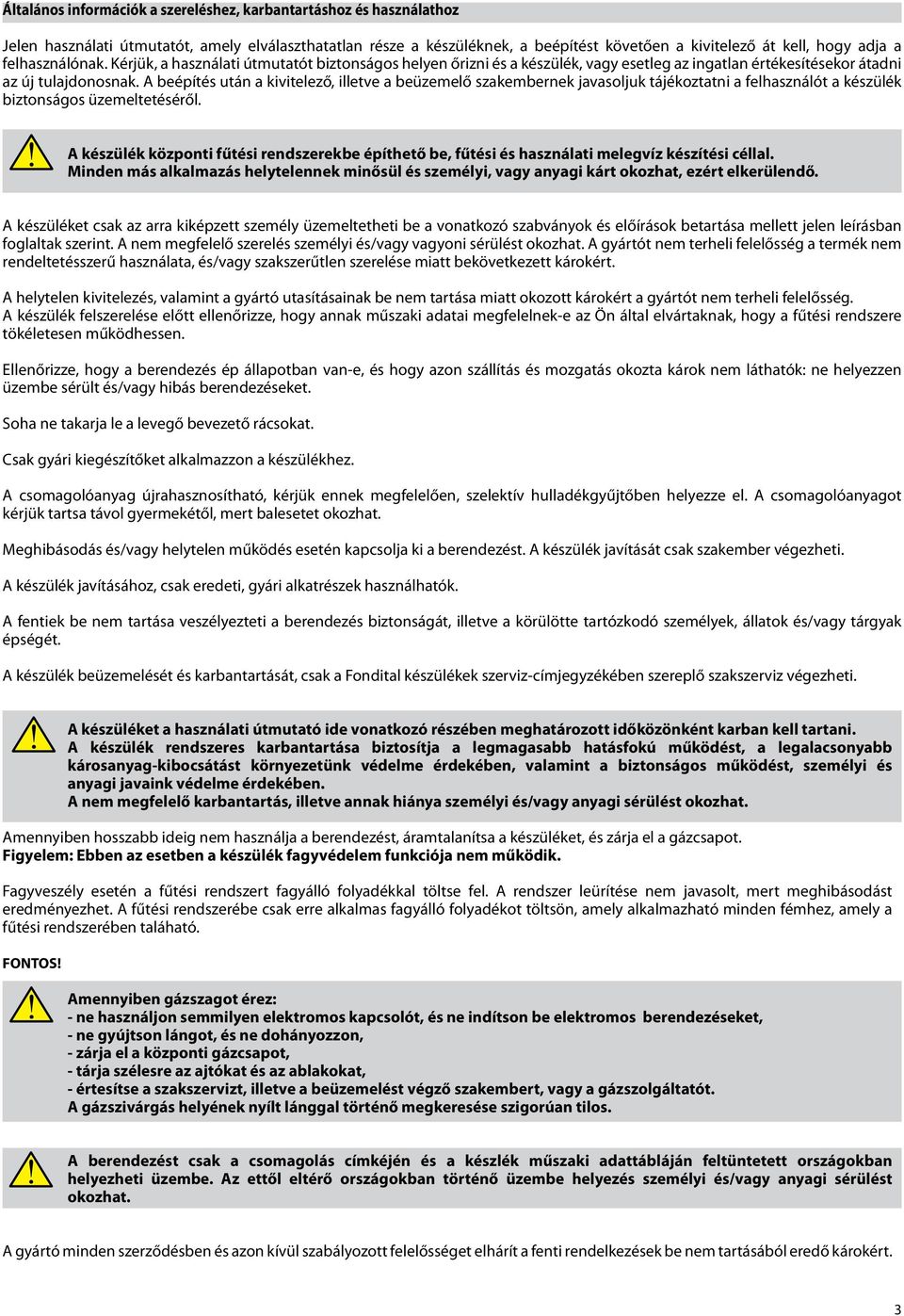

3 Általános információk a szereléshez, karbantartáshoz és használathoz Jelen használati útmutatót, amely elválaszthatatlan része a készüléknek, a beépítést követően a kivitelező át kell, hogy adja a felhasználónak. Kérjük, a használati útmutatót biztonságos helyen őrizni és a készülék, vagy esetleg az ingatlan értékesítésekor átadni az új tulajdonosnak. A beépítés után a kivitelező, illetve a beüzemelő szakembernek javasoljuk tájékoztatni a felhasználót a készülék biztonságos üzemeltetéséről. A készülék központi fűtési rendszerekbe építhető be, fűtési és használati melegvíz készítési céllal. Minden más alkalmazás helytelennek minősül és személyi, vagy anyagi kárt okozhat, ezért elkerülendő. A készüléket csak az arra kiképzett személy üzemeltetheti be a vonatkozó szabványok és előírások betartása mellett jelen leírásban foglaltak szerint. A nem megfelelő szerelés személyi és/vagy vagyoni sérülést okozhat. A gyártót nem terheli felelősség a termék nem rendeltetésszerű használata, és/vagy szakszerűtlen szerelése miatt bekövetkezett károkért. A helytelen kivitelezés, valamint a gyártó utasításainak be nem tartása miatt okozott károkért a gyártót nem terheli felelősség. A készülék felszerelése előtt ellenőrizze, hogy annak műszaki adatai megfelelnek-e az Ön által elvártaknak, hogy a fűtési rendszere tökéletesen működhessen. Ellenőrizze, hogy a berendezés ép állapotban van-e, és hogy azon szállítás és mozgatás okozta károk nem láthatók: ne helyezzen üzembe sérült és/vagy hibás berendezéseket. Soha ne takarja le a levegő bevezető rácsokat. Csak gyári kiegészítőket alkalmazzon a készülékhez. A csomagolóanyag újrahasznosítható, kérjük ennek megfelelően, szelektív hulladékgyűjtőben helyezze el. A csomagolóanyagot kérjük tartsa távol gyermekétől, mert balesetet okozhat. Meghibásodás és/vagy helytelen működés esetén kapcsolja ki a berendezést. A készülék javítását csak szakember végezheti. A készülék javításához, csak eredeti, gyári alkatrészek használhatók. A fentiek be nem tartása veszélyezteti a berendezés biztonságát, illetve a körülötte tartózkodó személyek, állatok és/vagy tárgyak épségét. A készülék beüzemelését és karbantartását, csak a Fondital készülékek szerviz-címjegyzékében szereplő szakszerviz végezheti. A készüléket a használati útmutató ide vonatkozó részében meghatározott időközönként karban kell tartani. A készülék rendszeres karbantartása biztosítja a legmagasabb hatásfokú működést, a legalacsonyabb károsanyag-kibocsátást környezetünk védelme érdekében, valamint a biztonságos működést, személyi és anyagi javaink védelme érdekében. A nem megfelelő karbantartás, illetve annak hiánya személyi és/vagy anyagi sérülést okozhat. Amennyiben hosszabb ideig nem használja a berendezést, áramtalanítsa a készüléket, és zárja el a gázcsapot. Figyelem: Ebben az esetben a készülék fagyvédelem funkciója nem működik. Fagyveszély esetén a fűtési rendszert fagyálló folyadékkal töltse fel. A rendszer leürítése nem javasolt, mert meghibásodást eredményezhet. A fűtési rendszerébe csak erre alkalmas fagyálló folyadékot töltsön, amely alkalmazható minden fémhez, amely a fűtési rendszerében taláható. FONTOS! Amennyiben gázszagot érez: - ne használjon semmilyen elektromos kapcsolót, és ne indítson be elektromos berendezéseket, - ne gyújtson lángot, és ne dohányozzon, - zárja el a központi gázcsapot, - tárja szélesre az ajtókat és az ablakokat, - értesítse a szakszervizt, illetve a beüzemelést végző szakembert, vagy a gázszolgáltatót. A gázszivárgás helyének nyílt lánggal történő megkeresése szigorúan tilos. A berendezést csak a csomagolás címkéjén és a készlék műszaki adattábláján feltüntetett országokban helyezheti üzembe. Az ettől eltérő országokban történő üzembe helyezés személyi és/vagy anyagi sérülést okozhat. A gyártó minden szerződésben és azon kívül szabályozott felelősséget elhárít a fenti rendelkezések be nem tartásából eredő károkért. 3

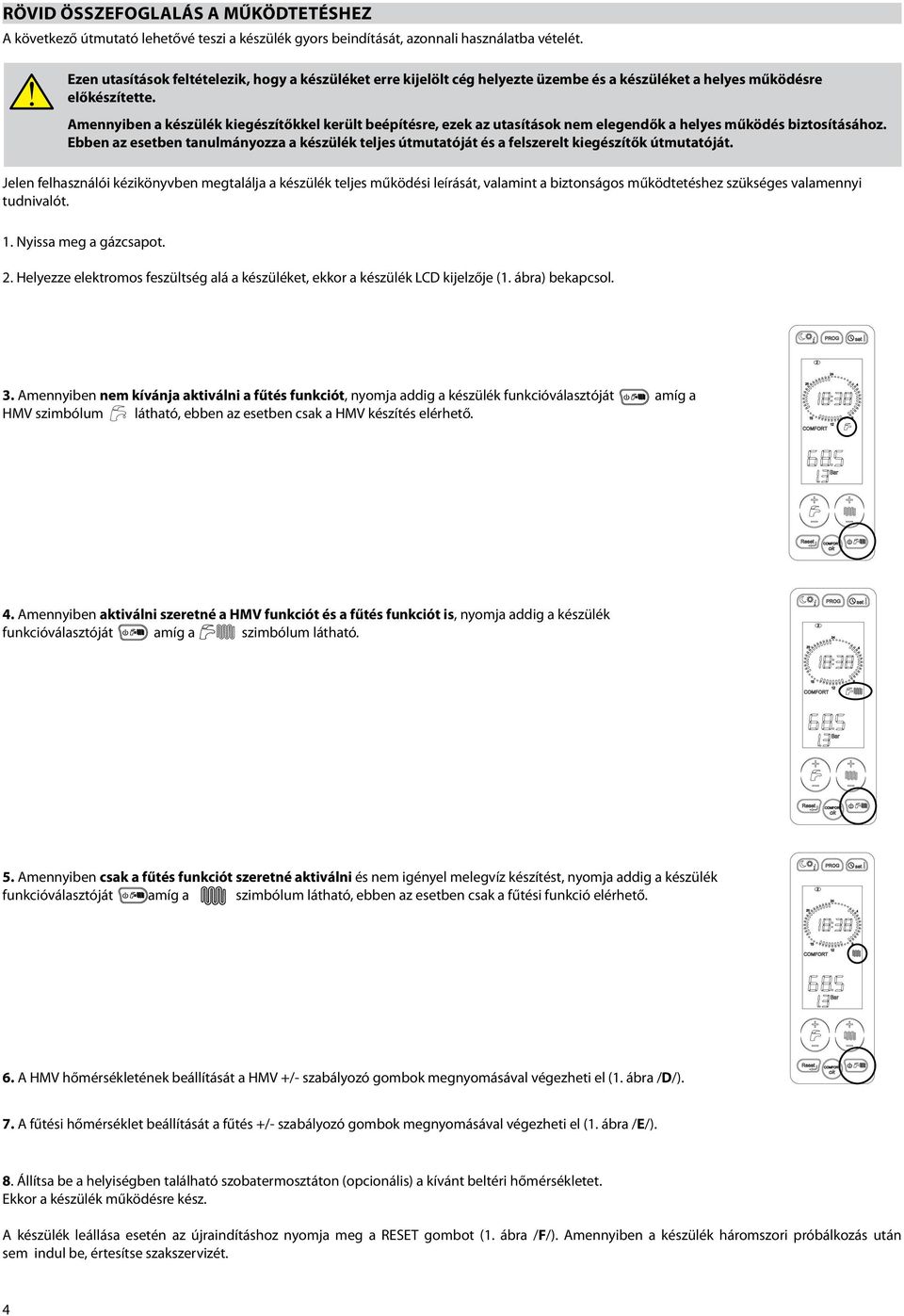

4 RÖVID ÖSSZEFOGLALÁS A MŰKÖDTETÉSHEZ A következő útmutató lehetővé teszi a készülék gyors beindítását, azonnali használatba vételét. Ezen utasítások feltételezik, hogy a készüléket erre kijelölt cég helyezte üzembe és a készüléket a helyes működésre előkészítette. Amennyiben a készülék kiegészítőkkel került beépítésre, ezek az utasítások nem elegendők a helyes működés biztosításához. Ebben az esetben tanulmányozza a készülék teljes útmutatóját és a felszerelt kiegészítők útmutatóját. Jelen felhasználói kézikönyvben megtalálja a készülék teljes működési leírását, valamint a biztonságos működtetéshez szükséges valamennyi tudnivalót. 1. Nyissa meg a gázcsapot. 2. Helyezze elektromos feszültség alá a készüléket, ekkor a készülék LCD kijelzője (1. ábra) bekapcsol. 3. Amennyiben nem kívánja aktiválni a fűtés funkciót, nyomja addig a készülék funkcióválasztóját amíg a HMV szimbólum látható, ebben az esetben csak a HMV készítés elérhető. 4. Amennyiben aktiválni szeretné a HMV funkciót és a fűtés funkciót is, nyomja addig a készülék funkcióválasztóját amíg a szimbólum látható. 5. Amennyiben csak a fűtés funkciót szeretné aktiválni és nem igényel melegvíz készítést, nyomja addig a készülék funkcióválasztóját amíg a szimbólum látható, ebben az esetben csak a fűtési funkció elérhető. 6. A HMV hőmérsékletének beállítását a HMV +/- szabályozó gombok megnyomásával végezheti el (1. ábra /D/). 7. A fűtési hőmérséklet beállítását a fűtés +/- szabályozó gombok megnyomásával végezheti el (1. ábra /E/). 8. Állítsa be a helyiségben található szobatermosztáton (opcionális) a kívánt beltéri hőmérsékletet. Ekkor a készülék működésre kész. A készülék leállása esetén az újraindításhoz nyomja meg a RESET gombot (1. ábra /F/). Amennyiben a készülék háromszori próbálkozás után sem indul be, értesítse szakszervizét. 4

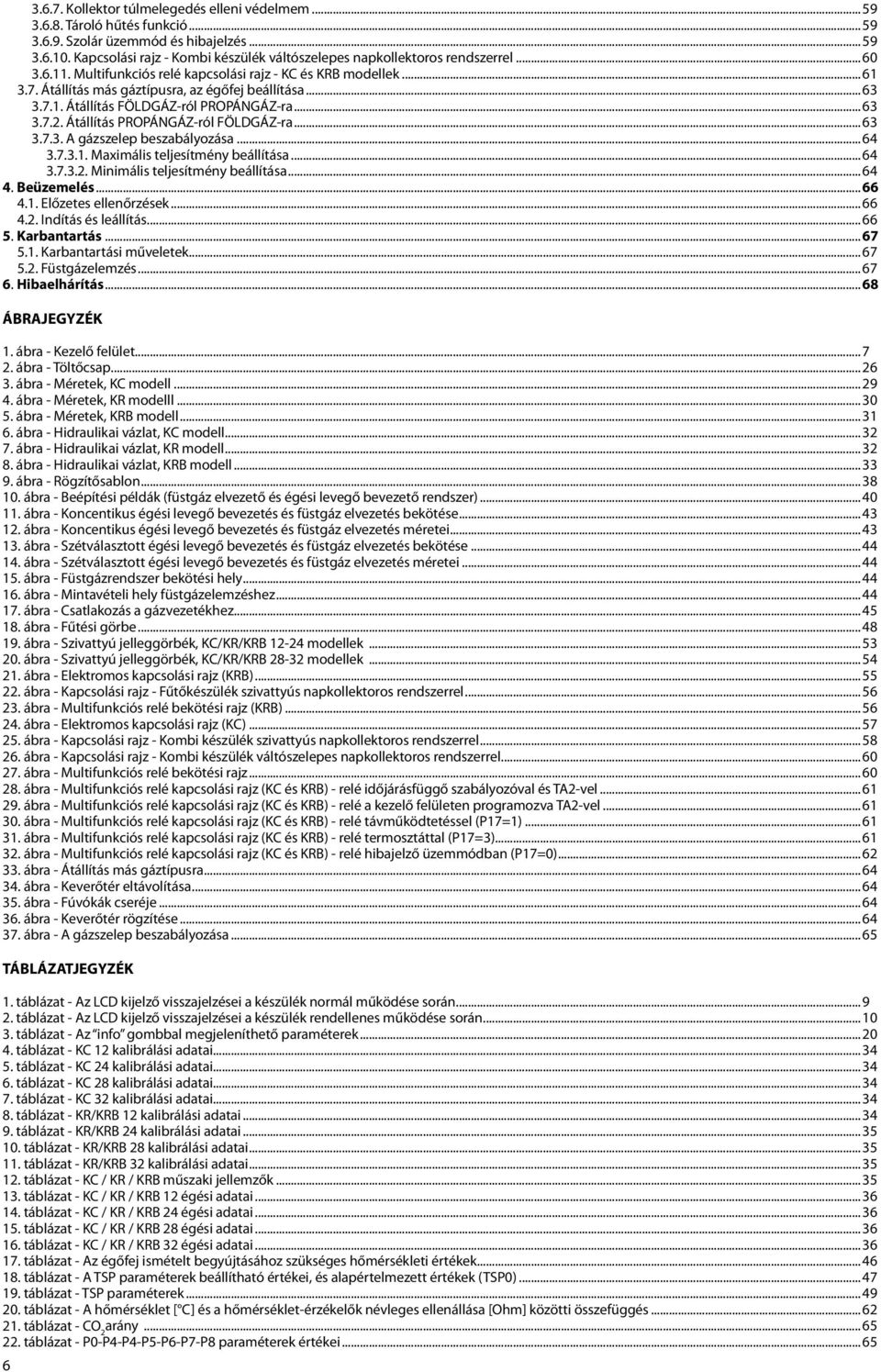

5 TARTALOMJEGYZÉK Fontos tudnivalók Általános információk a szereléshez, karbantartáshoz és használathoz...3 Rövid összefoglalás a működtetéshez A felhasználónak szóló útmutató Kezelőfelület Működési visszajelzések az LCD kijelzőn HMV KOMFORT üzemmód Üzemmód választás A fűtési és HMV hőmérséklet beállítása Idő beállítása Nappali és éjszakai hőmérséklet beállítása Kézi üzemmód (eseti manuális beállítása) Automatikus program beállítás Fűtési program megadása Paraméter menü Nem törölhető hibakódok, automatikus újraindulás A működés helyreállítása A készülék működése Begyújtás FŰTÉS funkció HMV funkció KOMFORT funkció FAGYVÉDELEM funkció Helyiség fagyvédelem Fűtővíz fagyvédelem HMV lemezes hőcserélő fagyvédelem Külső HMV tároló fagyvédelem Letapadásgátló funkció a szivattyú és szelepek védelmére Működtetés külső hőmérséklet-érzékelővel (opcionális) Működtetés időjárásfüggő-szabályzóval (opcionális) A készülék leállása Az égőfej leállása Leállás az égési levegő bevezető és füstgáz elvezető rendszerben tapasztalható rendellenesség miatt Leállás a készülékben lévő alacsony víznyomás miatt Leállás az automata töltőrendszerben tapasztalható működési rendellenesség miatt Leállás a ventilátor helytelen működése miatt Hőmérséklet-érzékelők helytelen működése Időjárásfüggő-szabályzó (opcionális) helytelen csatlakozása Karbantartás A felhasználónak szánt megjegyzések Műszaki adatok és méretek Műszaki adatok Méretek Hidraulikai vázlat Működési adatok Műszaki jellemzők Útmutató a kivitelezéshez és üzembe helyezéshez Üzembe helyezési előírások Felszerelés Kicsomagolás A készülék helyének kiválasztása A készülék elhelyezése A készülék felszerelése A készülékhelyiség szellőztetése Égési levegő bevezető és füstgáz elvezető rendszer Az égési levegő bevezető és füstgáz elvezető rendszer lehetséges megoldásai Égési levegő bevezetés és füstgáz elvezetés 100/60-as, vagy 125/80-as koncentrikus rendszerrel Égési levegő bevezetés és füstgáz elvezetés as szétválasztott rendszerrel Égési levegő bevezetés és füstgáz elvezetés d60 mm-es szétválasztott rendszerrel A fűtési teljesítmény mérése működés közben Kéményseprő funkció Füstgázelemzés Csatlakoztatás a gázhálózathoz Csatlakoztatás a fűtési és víz hálózatokhoz Csatlakoztatás az elektromos hálózathoz A fűtés működési tartományának kiválasztása Csatlakoztatás a szobatermosztáthoz (opcionális) Az OpenTherm időjárásfüggő-szabályzó (opcionális) üzembe helyezése A külső hőmérséklet-érzékelő (opcionális) üzembe helyezése, és az időjáráskövető szabályozó működése A készüléken és az időjárásfüggő-szabályozón beállítható TSP paraméterek A fűtési rendszer feltöltése A készülék beindítása Előzetes ellenőrzések Indítás és leállítás Szivattyú jelleggörbék Elektromos kapcsolási rajz KRB modell Kapcsolási rajz - Fűtőkészülék szivattyús napkollektoros rendszerrel Multifunkciós relé bekötési rajz KC modell Kapcsolási rajz - Kombi készülék szivattyús napkollektoros rendszerrel Napkollektor fagyvédelem funkció

6 Kollektor túlmelegedés elleni védelmem Tároló hűtés funkció Szolár üzemmód és hibajelzés Kapcsolási rajz - Kombi készülék váltószelepes napkollektoros rendszerrel Multifunkciós relé kapcsolási rajz - KC és KRB modellek Átállítás más gáztípusra, az égőfej beállítása Átállítás FÖLDGÁZ-ról PROPÁNGÁZ-ra Átállítás PROPÁNGÁZ-ról FÖLDGÁZ-ra A gázszelep beszabályozása Maximális teljesítmény beállítása Minimális teljesítmény beállítása Beüzemelés Előzetes ellenőrzések Indítás és leállítás Karbantartás Karbantartási műveletek Füstgázelemzés Hibaelhárítás...68 ÁBRAJEGYZÉK 1. ábra - Kezelő felület ábra - Töltőcsap ábra - Méretek, KC modell ábra - Méretek, KR modelll ábra - Méretek, KRB modell ábra - Hidraulikai vázlat, KC modell ábra - Hidraulikai vázlat, KR modell ábra - Hidraulikai vázlat, KRB modell ábra - Rögzítősablon ábra - Beépítési példák (füstgáz elvezető és égési levegő bevezető rendszer) ábra - Koncentikus égési levegő bevezetés és füstgáz elvezetés bekötése ábra - Koncentikus égési levegő bevezetés és füstgáz elvezetés méretei ábra - Szétválasztott égési levegő bevezetés és füstgáz elvezetés bekötése ábra - Szétválasztott égési levegő bevezetés és füstgáz elvezetés méretei ábra - Füstgázrendszer bekötési hely ábra - Mintavételi hely füstgázelemzéshez ábra - Csatlakozás a gázvezetékhez ábra - Fűtési görbe ábra - Szivattyú jelleggörbék, KC/KR/KRB modellek ábra - Szivattyú jelleggörbék, KC/KR/KRB modellek ábra - Elektromos kapcsolási rajz (KRB) ábra - Kapcsolási rajz - Fűtőkészülék szivattyús napkollektoros rendszerrel ábra - Multifunkciós relé bekötési rajz (KRB) ábra - Elektromos kapcsolási rajz (KC) ábra - Kapcsolási rajz - Kombi készülék szivattyús napkollektoros rendszerrel ábra - Kapcsolási rajz - Kombi készülék váltószelepes napkollektoros rendszerrel ábra - Multifunkciós relé bekötési rajz ábra - Multifunkciós relé kapcsolási rajz (KC és KRB) - relé időjárásfüggő szabályozóval és TA2-vel ábra - Multifunkciós relé kapcsolási rajz (KC és KRB) - relé a kezelő felületen programozva TA2-vel ábra - Multifunkciós relé kapcsolási rajz (KC és KRB) - relé távműködtetéssel (P17=1) ábra - Multifunkciós relé kapcsolási rajz (KC és KRB) - relé termosztáttal (P17=3) ábra - Multifunkciós relé kapcsolási rajz (KC és KRB) - relé hibajelző üzemmódban (P17=0) ábra - Átállítás más gáztípusra ábra - Keverőtér eltávolítása ábra - Fúvókák cseréje ábra - Keverőtér rögzítése ábra - A gázszelep beszabályozása...65 TÁBLÁZATJEGYZÉK 1. táblázat - Az LCD kijelző visszajelzései a készülék normál működése során táblázat - Az LCD kijelző visszajelzései a készülék rendellenes működése során táblázat - Az info gombbal megjeleníthető paraméterek táblázat - KC 12 kalibrálási adatai táblázat - KC 24 kalibrálási adatai táblázat - KC 28 kalibrálási adatai táblázat - KC 32 kalibrálási adatai táblázat - KR/KRB 12 kalibrálási adatai táblázat - KR/KRB 24 kalibrálási adatai táblázat - KR/KRB 28 kalibrálási adatai táblázat - KR/KRB 32 kalibrálási adatai táblázat - KC / KR / KRB műszaki jellemzők táblázat - KC / KR / KRB 12 égési adatai táblázat - KC / KR / KRB 24 égési adatai táblázat - KC / KR / KRB 28 égési adatai táblázat - KC / KR / KRB 32 égési adatai táblázat - Az égőfej ismételt begyújtásához szükséges hőmérsékleti értékek táblázat - A TSP paraméterek beállítható értékei, és alapértelmezett értékek (TSP0) táblázat - TSP paraméterek táblázat - A hőmérséklet [ C] és a hőmérséklet-érzékelők névleges ellenállása [Ohm] közötti összefüggés táblázat - CO 2 arány táblázat - P0-P4-P4-P5-P6-P7-P8 paraméterek értékei

7 1. A FELHASZNÁLÓNAK SZÓLÓ ÚTMUTATÓ 1.1. Kezelőfelület A B C D E 1. ábra F G H A Nappal/éjszaka kiválasztás és lekérdezés B Heti programozás a hőmérséklet zónákhoz és kézi program választás C Idő és helyiség hőmérséklet beállítás. D HMV hőmérséklet beállítás. E Fűtővíz hőmérséklet beállítás és paraméter beállítás. F Újraindítás és visszatérés a főmenübe a paraméter beállítás közben. G HMV komfort üzemmód beállítás és megerősítés. H Üzemmód választás. Készenléti állapotban érintse meg az érintőképernyőt, az érintő képernyő működésre kész. 15 másodperccel az utolsó gomb megnyomását követően a kijelző ismét készenléti állapotba kerül. 7

8 SZIMBÓLUM VILÁGÍT VILLOG 1 A praméter kijelzése a paraméter menüben 2 A paraméter, vagy a nyomás, vagy az égő teljesítmény százalékos értékének (ventilátor fordulatszám) megjelenítése 3 Automata töltés aktív 4 Hőmérséklet és hibakód megjelenítés 5 A készülék fűtővizet készít A fűtővíz hőmérséklete beállítás alatt 6 A készülék HMV-t készít A HMV hőmérséklete beállítás alatt HMV KOMFORT üzemmód állapota, világít = KOMFORT üzemmód elérhető, nem látható = KOMFORT üzemmód kikapcsolva Aktuális fűtési mód (nap = napal, hold = éjszaka) Az aktuális időt, vagy ventilátor fordulatszámot mutatja Jelzi, amennyiben a készülék programozás alatt áll Beállítás folyamatban 11 Manuális beállítású üzemmód Manuális üzemmód beállítás alatt fűtési kör program 1. fűtési kör program beállítás alatt 13 A hét aktuális napja A hét aktuális napja beállítás alatt fűtési kör program 1. fűtési kör program beállítás alatt 15 Külső HMV tároló program Külső HMV tároló program beállítás alatt 16 Éjszakai fűtési mód 17 Nappali fűtési mód Kéményseprő funkció jelzés és ventilátor fordulatszám [ford/perc] Átfolyós rendszerű HMV készítés állapota, világít = elérhető, nem világít = kikapcsolva Minden jelzés villog: program beállítás alatt Belépés a kéményseprő funkcióba folyamatban 20 Környezeti hőmérséklet beállítás alatt 21 Hőmérséklet Celsius-fokban 22 Szolár szivattyú, vagy váltószelep aktíválva 23 Fűtési rendszer nyomása bar-ban 24 Százalékos megjelenítés 25 A paraméter szerkesztés közben a csavarkulcs jelzés világít, amíg az értéket meg nem erősíti. 26 Működő égőfej jelzés 8

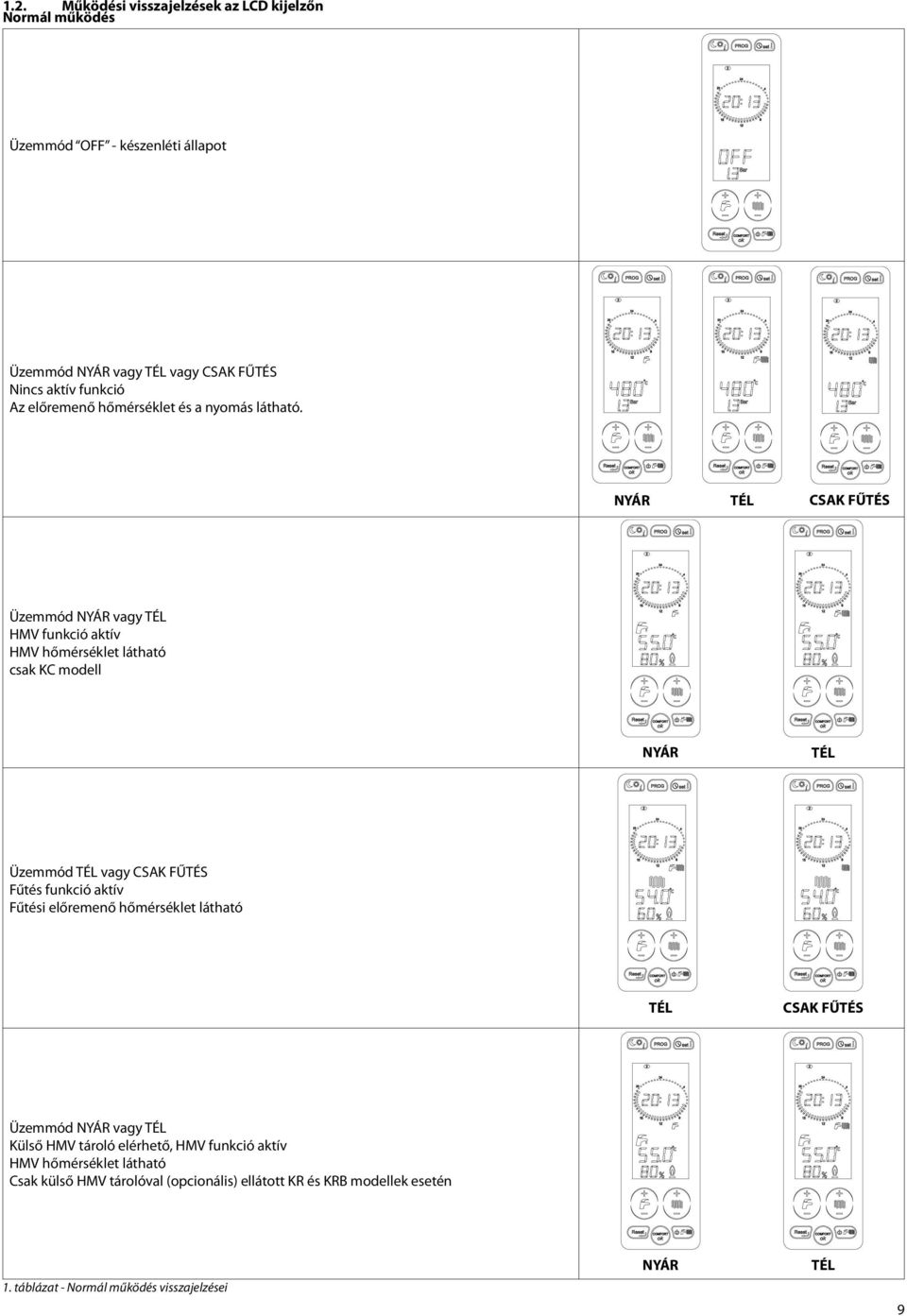

9 1.2. Működési visszajelzések az LCD kijelzőn Normál működés Üzemmód OFF - készenléti állapot Üzemmód NYÁR vagy TÉL vagy CSAK FŰTÉS Nincs aktív funkció Az előremenő hőmérséklet és a nyomás látható. NYÁR TÉL CSAK FŰTÉS Üzemmód NYÁR vagy TÉL HMV funkció aktív HMV hőmérséklet látható csak KC modell NYÁR TÉL Üzemmód TÉL vagy CSAK FŰTÉS Fűtés funkció aktív Fűtési előremenő hőmérséklet látható TÉL CSAK FŰTÉS Üzemmód NYÁR vagy TÉL Külső HMV tároló elérhető, HMV funkció aktív HMV hőmérséklet látható Csak külső HMV tárolóval (opcionális) ellátott KR és KRB modellek esetén 1. táblázat - Normál működés visszajelzései NYÁR TÉL 9

10 Rendellenes működés visszajelzései A készülék a láng hiánya miatt leállt A készülék a biztonsági termosztát beavatkozása miatt leállt A készülék a füstgáz termosztát beavatkozása miatt leállt Elégtelen nyomás a készülékben Fűtési előremenő hőmérséklet-érzékelő meghibásodott HMV hőmérséklet-érzékelő meghibásodott (csak KC modell) Füstgáz hőmérséklet-érzékelő meghibásodott Automata töltési hiba Túl magas a nyomás a készülékben Használati hideg víz hőmérséklet-érzékelő meghibásodott (KRB modell esetén a tároló hőmérséklet-érzékelő, KC modell esetén a bejövő hideg víz hőmérséklet-érzékelő) Fűtési visszatérő hőmérséklet-érzékelő meghibásodott Napkollektor hőmérséklet-érzékelő meghibásodott (SCS) Szolár szelep hőmérséklet-érzékelő meghibásodott (SVS) Szolár tároló hőmérséklet-érzékelő meghibásodott (SBS) Időjáráskövető szabályozó csatlakozási hiba (csak az időjáráskövető szabályozón látható) A készülék a 2. kevert zóna biztonsági termosztátjának beavatkozása miatt leállt 2. kevert zóna fűtési előremenő hőmérséklet-érzékelője meghibásodott 3. kevert zóna fűtési előremenő hőmérséklet-érzékelője meghibásodott 10

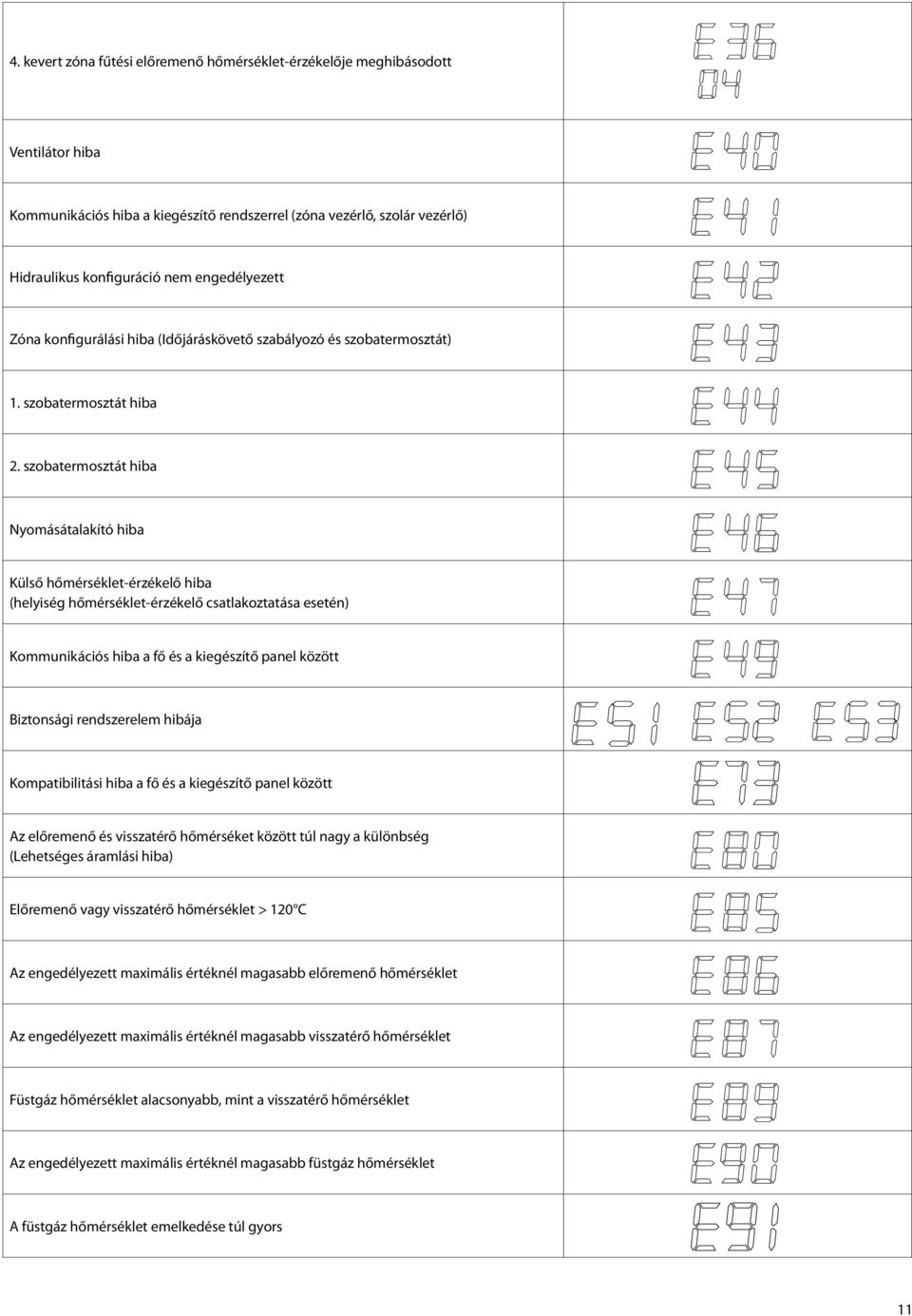

11 4. kevert zóna fűtési előremenő hőmérséklet-érzékelője meghibásodott Ventilátor hiba Kommunikációs hiba a kiegészítő rendszerrel (zóna vezérlő, szolár vezérlő) Hidraulikus konfiguráció nem engedélyezett Zóna konfigurálási hiba (Időjáráskövető szabályozó és szobatermosztát) 1. szobatermosztát hiba 2. szobatermosztát hiba Nyomásátalakító hiba Külső hőmérséklet-érzékelő hiba (helyiség hőmérséklet-érzékelő csatlakoztatása esetén) Kommunikációs hiba a fő és a kiegészítő panel között Biztonsági rendszerelem hibája Kompatibilitási hiba a fő és a kiegészítő panel között Az előremenő és visszatérő hőmérséket között túl nagy a különbség (Lehetséges áramlási hiba) Előremenő vagy visszatérő hőmérséklet > 120 C Az engedélyezett maximális értéknél magasabb előremenő hőmérséklet Az engedélyezett maximális értéknél magasabb visszatérő hőmérséklet Füstgáz hőmérséklet alacsonyabb, mint a visszatérő hőmérséklet Az engedélyezett maximális értéknél magasabb füstgáz hőmérséklet A füstgáz hőmérséklet emelkedése túl gyors 11

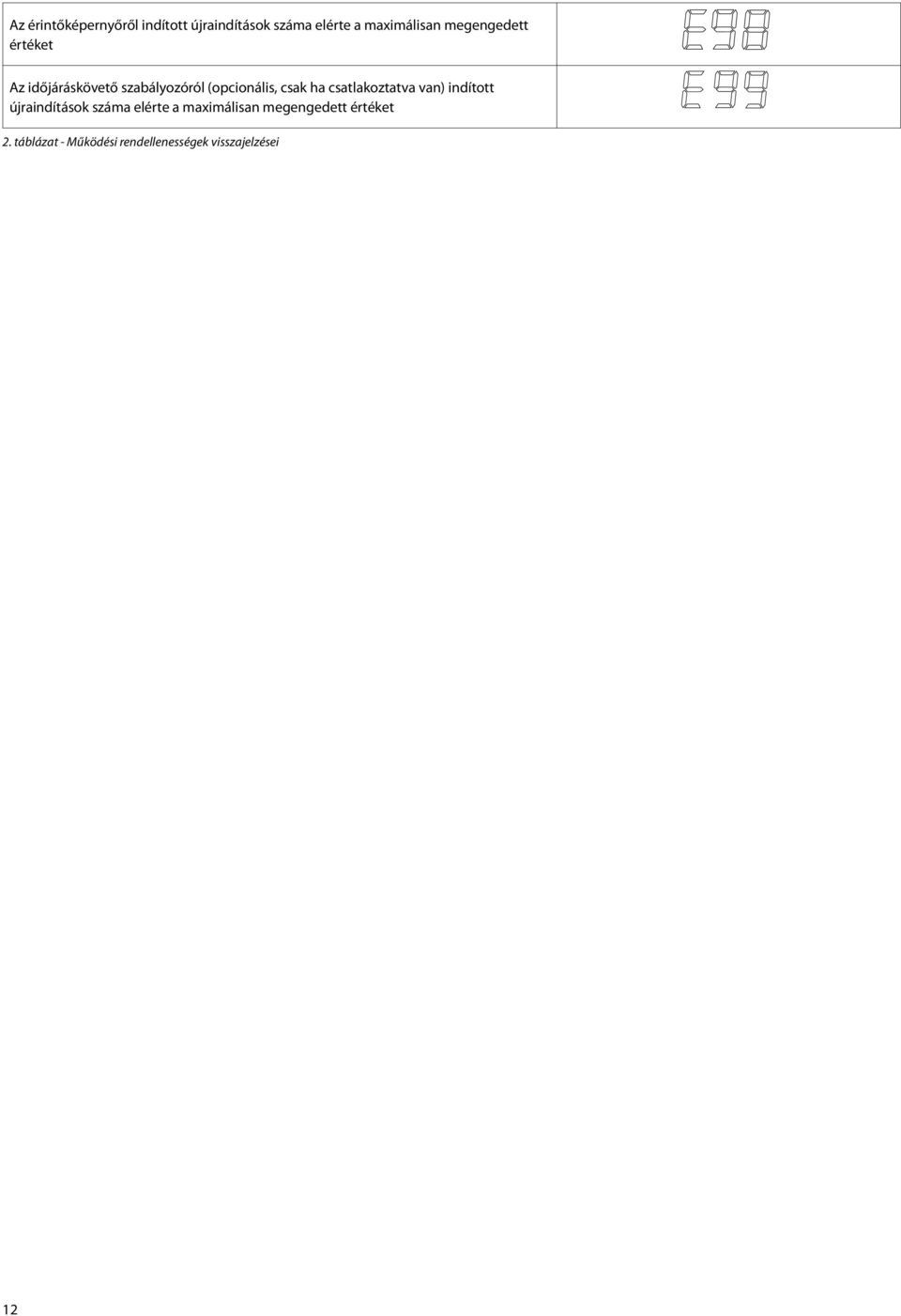

12 Az érintőképernyőről indított újraindítások száma elérte a maximálisan megengedett értéket Az időjáráskövető szabályozóról (opcionális, csak ha csatlakoztatva van) indított újraindítások száma elérte a maximálisan megengedett értéket 2. táblázat - Működési rendellenességek visszajelzései 12

13 1.3. HMV KOMFORT üzemmód Ezen funkció bekapcsolásával a készülék a HMV lemezes hőcserélőt folyamatosan melegen tartja, lecsökkentve a várakozási időt a HMV készítésre. Ha a COMFORT ikon világít (1 ábra /6/), a funkció be van kapcsolva, amennyiben a Comfort ikon nem látható a kijelzőn, a funkció kikapcsolt és a készülék normál átfolyós üzemben készíti a használati melegvizet. A komfort funkció csak kombi készülékek (KC) esetén érhető el, KRB típusú fűtőkészülékek esetén a funkció nem elérhető, a kijelzőn az ikon nem jelenik meg. Amennyiben KOMFORT funkció elérhető ( COMFORT ikon világít, 1 ábra /7/), az inaktiváláshoz nyomja meg a COMFORT gombot (1. ábra /G/) Amennyiben KOMFORT funkció nem elérhető, az aktiváláshoz nyomja meg a COMFORT gombot (1. ábra /G/) 1. KOMFORT FUNKCIÓ BEKAPCSOLVA 2. NYOMJA MEG A COMFORT GOMBOT 3. KOMFORT FUNKCIÓ KIKAPCSOLVA 13

14 1.4. Üzemmód választás A funkcióválasztó gomb nyomvatartásával a NYÁR, TÉL, CSAK FŰTÉS, és OFF funkciók közül választhat. Ebben a fázisban minden gomb elérhető. NYÁR üzemmódban csak a HMV készítés érhető el. CSAK FŰTÉS üzemmódban csak a fűtés funkció érhető el. TÉL üzemmódban a HMV készítés és a fűtés funkció is elérhető. OFF (készenléti) üzemmódban egyik funkció sem érhető el. 1. ÜZEMMÓD OFF - KÉSZENLÉTI ÁLLAPOT 2. ÜZEMMÓD NYÁR 3. ÜZEMMÓD TÉL 4. ÜZEMMÓD CSAK FŰTÉS 14

15 1.5. A fűtési és HMV hőmérséklet beállítása Nyomja meg a HMV +/- gombokat (1. ábra /D/) a HMV hőmérsékletének beállításához. A beállítás alatt a HMV ikon (1. ábra /6/) villog, a hőmérséklet beállító gombok utolsó megnyomását követően az ikon és a beállított érték további 3 másodpercig villog. Ez idő után a az érték eltárolódik és a kijelző visszaáll normál üzemmódba. Nyomja meg a FŰTÉS +/- gombokat (1. ábra /E/) a fűtővíz hőmérsékletének beállításához. A beállítás alatt az ikon (1. ábra /5/) villog, a hőmérséklet beállító gombok utolsó megnyomását követően az ikon és a beállított érték további 3 másodpercig villog. Ez idő után a az érték eltárolódik és a kijelző visszaáll normál üzemmódba. Ebbena fázisban minden gomb elérhető. 1. HMV HŐMÉRSÉKLET BEÁLLÍTÁSA 2. FŰTŐVÍZ HŐMÉRSÉKLETÉNEK BEÁLLÍTÁSA 15

16 1.6. Idő beállítása 1- Az idő beállításához (óra és perc) nyomja meg a set gombot. 2- A villogó értéket a fűtés +/- gombokkal módosíthatja. Az "ok" gomb megnyomásával elmenti a beállított értéket és átvált a következő paraméterre, a reset gomb megnyomásával elhagyja a beállítás menüt és visszatér a kezdő oldalra. Nyomja meg a "set" gombot a nappali és éjszakai hőmérsékletek beállításhoz, a részleteket megtalálja következő fejezetben. 16

17 1.7. Nappali és éjszakai hőmérséklet beállítása Amennyiben egy vagy több helyiség hőmérséklet-érzékelő csatlakozik a készülékhez 2 helyiséghőmérsékletet állíthat be a készüléken, a készülék ezen beállítás alapján fogja szabályozni a fűtési hőmérsékletet. A mennyiben a készülékhez nem csatlakozik helyiség hőmérséklet-érzékelő, ezen hőmérsékleteteket nem lehet beállítani. A nappali hőmérséklet a szimbólummal, az éjszaki hőmérséklet a szimbólummal jelölt. Nappal jelzés világít Azon időszakokban, amikor a nappal jelzés világít a nappali hőmérsékletet tartja a készülék, amikor a nappal jelzés nem látható az éjszakai hőmérsékletet tartja a készülék. Nappal jelzés nem látható 1- Nyomja meg kétszer a set gombot a nappali hőmérséklet beállításához. 2- A fűtés + / - " gombok használatával állítsa be a nappali hőmérsékletet. Az "ok" gomb megnyomásával megerősíti a beállítást és átlép az éjszakai hőmérséklet beállításához. 3- A fűtés + / - gombok használatával állítsa be az éjszakai hőmérsékletet.. 4- Az ok gomb megnyomásával megerősíti a beállítást és átlép a nappali hőmérséklet beállításához. 17

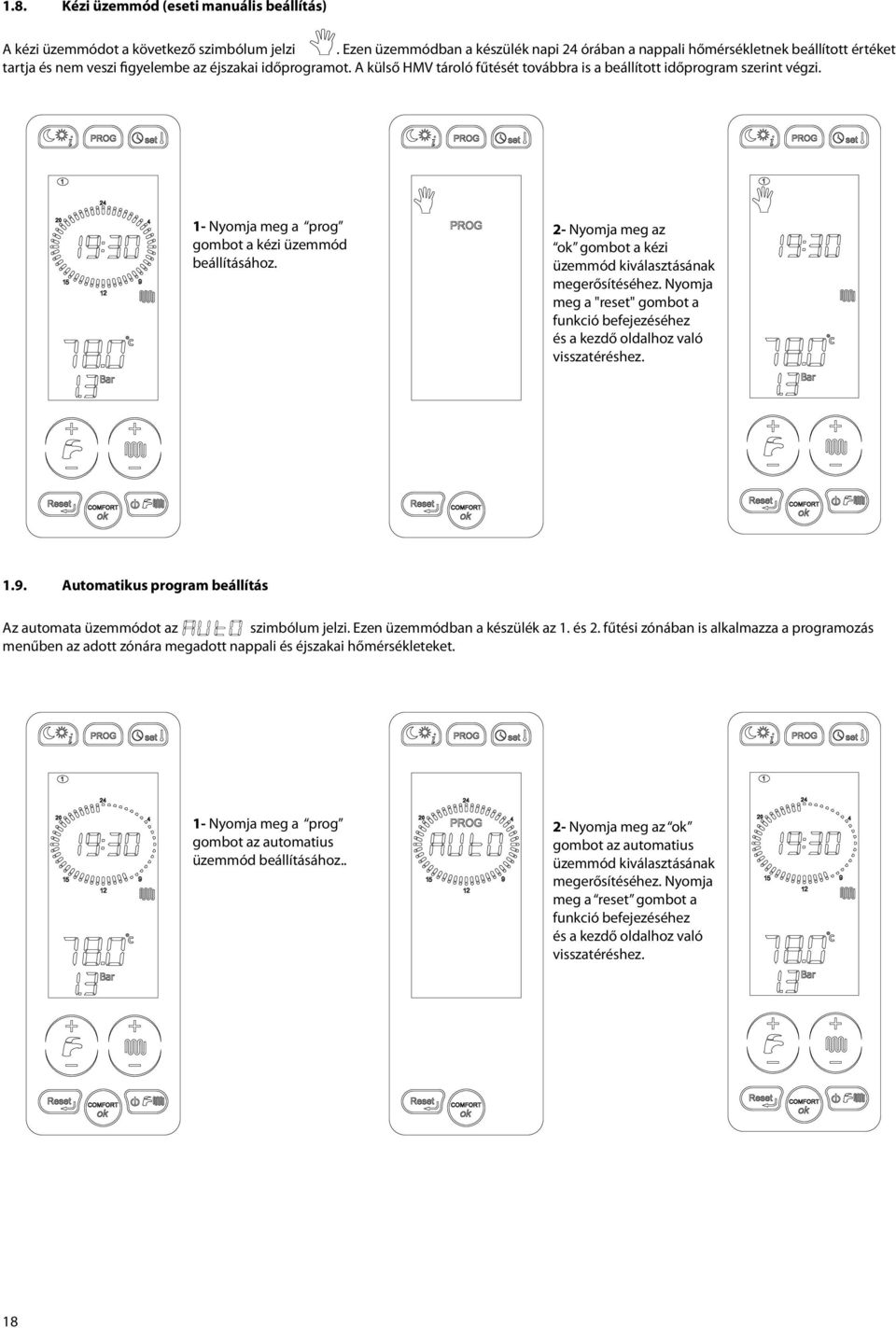

18 1.8. Kézi üzemmód (eseti manuális beállítás) A kézi üzemmódot a következő szimbólum jelzi. Ezen üzemmódban a készülék napi 24 órában a nappali hőmérsékletnek beállított értéket tartja és nem veszi figyelembe az éjszakai időprogramot. A külső HMV tároló fűtését továbbra is a beállított időprogram szerint végzi. 1- Nyomja meg a prog gombot a kézi üzemmód beállításához. 2- Nyomja meg az ok gombot a kézi üzemmód kiválasztásának megerősítéséhez. Nyomja meg a "reset" gombot a funkció befejezéséhez és a kezdő oldalhoz való visszatéréshez Automatikus program beállítás Az automata üzemmódot az szimbólum jelzi. Ezen üzemmódban a készülék az 1. és 2. fűtési zónában is alkalmazza a programozás menűben az adott zónára megadott nappali és éjszakai hőmérsékleteket. 1- Nyomja meg a prog gombot az automatius üzemmód beállításához.. 2- Nyomja meg az ok gombot az automatius üzemmód kiválasztásának megerősítéséhez. Nyomja meg a reset gombot a funkció befejezéséhez és a kezdő oldalhoz való visszatéréshez. 18

19 1.10. Fűtési program megadása Az 1. fűtési zóna programjának módosításához nyomja meg kétszer a "prog" gombot. 1- A kijelzőn az 1. zóna jelzése villog, látható a nap, vagy hold ikon, illetve a beállításnak megfelelően a nappali időszakot jelölő szimbólumok. A hétfő 00:00 órához tartozó nappali időszakot jelző szimbólum villog. 2- Nyomja meg az ok gombot a programozáshoz. A "Prog" szó együtt villog a hétfői napot jelölő 1-es számmal. A "Fűtés +/-" gombok használatával válassza ki a programozni kívánt napot. A kiválasztott nap megerősítéséhet nyomja meg az "ok" gombot. Most pedig válassza ki, hogy az adott nap melyik órájában tartson nappali hőmérsékletet és melyik órában éjszakai hőmérsékletet. 3- A nappal/éjszaka választó gomb megnyomásával aktiválja a nappali (nap ikon), vagy az éjszakai (hold ikon) hőmérséklet. Az éppen beállított órát jelző szimbólum villogása megszűnik, amennyiben a nappal jelzés (hosszú jel) látható a beállított napszak nappal amennyiben csak a a rövid jel látható a beállított napszak éjszaka. Az éppen beállítható időt a villogó nappali időszak szimbólum és az óra is jelzi. Az órák közötti váltáshoz nyomja használja a "fűtés +/-" gombokat. 4- Másik napok, 2. fűtési zóna és a HMV tároló fűtésének programozásához, nyomja meg a reset gombot. Ezzel visszatér a kezdőlapra. A programozást bármikor megszakíthatja a reset gomb kétszeri megnyomásával, a kijelző visszaáll alapállapotba. A 2. fűtési kör és a HMV tároló fűtésének programozása hasonló módon történik. Nyomja meg a "prog" gombot a következő 4 program eléréséhez: kézi üzemmód kiválasztása; 1. fűtési zóna rogramozása; 2. fűtési zóna rogramozása; HMV tároló fűtésének programozása. Amennyiben helyiség hőmérséklet-érzékelő csatlakozik a készülékhez beállíthat nappali és éjszakai hőmérsékletet, és a készülék addig fűt amíg a helyiség hőmérséklet-érzékelő által mért érték el nem éri az adott időszakhoz megadott hőmérsékletet. Amennyiben nem csatlakozik helyiség hőmérséklet-érzékelő a készülékhez nappali/éjszakai időszaknak KI/BE funkciója van. A nap szimbólummal bekapcsolja a fűtést az adott időszakban, a hold szimbólummal kikapcsolja. Amennyiben a készülékhez OpenTherm időjárásfüggő-szabályozó csatlakozik, a zónák fűtése az időjárásfüggő-szabályozó beállításai szerint történik. A készülék kezelő felületének beállításait figyelmen kívül hagyja, és a továbbiakban a programozás sem érhető el a készülék kezelő felületén. 19

20 1.11. Paraméter menü Nyomja meg az Info gombot (1. ábra /A/) az egyes működési paraméterek megváltoztatásához. A paraméter beállítás menüből egyszerűen és gyorsan kiléphet a Reset gomb megnyomásával. A fejezetben részletesen megtalálja az egyes paraméterek jelentését. PARAMÉTER P30 - TSP30 P31 P32 P42 P43 P44 P45 P46 P47 P49 MEGNEVEZÉS Külső hőmérséklet-érzékelő megjelenítése (amennyiben csatlakoztatva van). Előremenő hőmérséklet megjelenítése. Tervezett előremenő hőmérséklet megjelenítése. Amennyiben a készülékhez nem csatlakozik külső hőmérséklet-érzékelő, a készülékén manuálisan beállíthatja a tényleges előremenő hőmérsékletet. Amennyiben a készülékhez csatlakozik külső hőmérséklet-érzékelő, az előremenő hőmérsékletet a készülék számítja ki a kiválasztott fűtési görbe alapján. HMV hőmérséklet megjelenítése (csak KC modell). Visszatérő hőmérséklet megjelenítése. Lemezes hőcserélőbe belépő víz hőmérsékletének megjelenítése (KC modell). HMV tároló hőmérséklet megjelenítése (csak külső HMV tárolóval és NTC szondával szerelt KRB és KR modellek esetén Füstgáz hőmérséklet megjelenítése. Napkollektor hőmérséklet-érzékelő megjelenítése (amennyiben csatlakoztatva van). Szolár szelep hőmérséklet-érzékelő megjelenítése (amennyiben csatlakoztatva van). 1. helyiség hőmérséklet-érzékelő megjelenítése (amennyiben csatlakoztatva van). P50 3. táblázat - Az info gombbal megjeleníthető paraméterek 2. helyiség hőmérséklet-érzékelő megjelenítése (amennyiben csatlakoztatva van). 20

21 1.12. Nem törölhető hibakódok, automatikus újraindulás Működési rendellenesség esetén a kijelzőn látható a rendelleneség okára utaló hibakód (lásd 1.2 fejezet). Némely hiba esetén a készülék újraindítható a reset gomb megnyomásával, míg néhány hiba esetén a készülék automatikusan újraindul a hibát kiváltó ok megszűnését követően. Amnennyiben a hibakód nem törölhető és a hiba az automatikus indulást igénylő hibák közé tartozik, az érintőképernyő gombjai nem elérhetőek, az LCD kijelzőn csak a háttérvilágítás látható. Amint a hibát kiváltó ok megszűnik a hibakód eltűnik a képernyőről (a kód eltárolásra kerül a memóriába), a gombok újra elérhetőek, de 15 másodperc múlva bekacsol az energiatakaros üzemmód és az érintőképernyő készenléti állapotba kerül A működés helyreállítása Működési rendellenesség esetén a kijelzőn látható a rendelleneség okára utaló hibakód (lásd 1.2 fejezet). Némely hiba esetén a készülék újraindítható a reset gomb megnyomásával, míg néhány hiba esetén a készülék automatikusan újraindul a hibát kiváltó ok megszűnését követően. A következő hibakódok esetén (E01, E02, E03, E08, E40, E80, E86, E87) a készülék a reset gomb megnyomásával újraindítható. Az érintőképernyőn csak a háttérvilágítás és a reset gomb elérhető. A reset gomb megnyomása után, amennyiben a helyes működési feltételi adottak a készülék újraindul. A hibakód eltűnik a képernyőről (a kód eltárolásra kerül a memóriába), a gombok újra elérhetőek, de 15 másodperc múlva bekacsol az energiatakaros üzemmód és az érintőképernyő készenléti állapotba kerül. 21

22 1.14. A készülék működése Begyújtás Ezen utasítások feltételezik, hogy a készüléket erre kijelölt cég helyezte üzembe, aki az első begyújtást elvégezte és a készüléket a helyes működésre előkészítette. - Nyissa meg a gázcsapot. - Helyezze elektromos feszültség alá a készüléket, ekkor az LCD kijelző bekapcsol, és az aktív funkciót mutatja (1. és 2. táblázat). - Válassza ki az érintőképernyő funkcióválasztó gombjával (1. ábra /H/) a kívánt üzemmódot: OFF / CSAK HMV / HMV és FŰTÉS / CSAK FŰTÉS. - Állítsa be a fűtővíz kívánt hőmérsékletét (lásd fejezet). - Állítsa be HMV kívánt hőmérsékletét, KC modell, KR és KRB modellek esetén csak csatlakoztatott külső HMV tároló és NTC szonda esetén (lásd fejezet). - Állítsa be a kívánt helyiséghőmérsékletet és időprogramot. FIGYELEM Amennyiben a készüléket hosszabb ideig nem használja, akkor különösen a propánnal működő készülékek esetén begyújtási nehézségeket észlelhet, ezért a készülék begyújtása előtt, gyújtson be egy másik gázzal működő berendezést (például gáztűzhelyet). A készülék egyszer, vagy kétszer így is leállhat, ebben az esetben indítsa újra a készüléket a RESET gomb megnyomásával (1. ábra /F/) FŰTÉS funkció A fűtővíz hőmérsékletének beállítását a fűtés +/- gombokkal végezheti el (1. ábra /E/). A hőmérséklet tartomány, amelyen belül a fűtővíz hőmérséklete állítható: - standard tartomány: a fűtővíz hőmérséklete 20 C és 78 C között állítható. - csökkentett tartomány: a fűtővíz hőmérséklete 20 C és 45 C között állítható.. A működési tartomány beállítását a kivitelező, vagy az üzembe helyező végzi (lásd fejezet). A hőmérséklet beállítása során az LCD kijelzőn a fűtés jele villog (1. ábra /5/), és a kívánt fűtővíz hőmérséklet látható. Fűtési igény esetén az LCD kijelzőn a fűtés jele (1. ábra /5/) folyamatosan világít, és az előremenő fűtővíz pillanatnyi hőmérséklete látható. Az égőfej működése esetén folyamatosan látható a működő égő jelzés (1. ábra /26/). Fűtési üzemmódban az égő gyakori be-, és kikapcsolásának elkerülése érdekében a P11 paraméterben megadhat egy biztonsági várakozási időt 0 és 10 perc között (alapbeállítás 4 perc). Amennyiben a fűtési rendszerben található víz hőmérséklete a beállított minimális érték alá süllyed (alapbeálítás standard tartományban 40 C, csökkentett tartományban 20 C. az értékek a P27 paraméterben módosíthatóak), a várakozási idő lenullázódik, és a készülék ismét bekapcsol (lásd fejezet) HMV funkció A HMV hőmérsékletének beállítását a HMV +/- gombokkal végezheti el (1. ábra /D/). A HMV készítés funkció csak KC modellek és külső HMV tárolóval (opcionális) ellátott KR és KRB modellek esetén érhető el. A HMV készítés mindig elsőbbséget élvez a fűtési funkcióval szemben. KC modell esetén a HMV hőmérséklete 35 C és 57 C között állítható. A hőmérséklet beállítása során az LCD kijelzőn a HMV jelzés (1. ábra /6/) villog, és a kívánt HMV hőmérséklet látható. Külső HMV tárolóval (opcionális) ellátott KRB modell esetén a tároló működését be-, illetve kikapcsolhatja a funkcióválasztó gombbal (1. ábra /H/), a tároló fűtés a NYÁR és TÉL üzemmódokban elérhet. A tároló fűtésére meghatározhat egy időprogramot. Külső HMV tárolóval és NTC szondával (10 ß=3435) ellátott KRB modell esetén a HMV hőmérséklete 35 C és 65 C között állítható az érintőképernyőn. A hőmérséklet beállítása során az LCD kijelzőn a HMV jelzés (1. ábra /6/) villog, és a kívánt HMV hőmérséklet látható. Az Itaca KR és KRB készülékek a gázfogyasztás alacsony szinten tartása érdekében nem támogatják a termosztát vezérlésű HMV tárolók működését. Csatlakoztasson NTC szondát a HMV tárolóhoz. Az égőfej működése esetén folyamatosan látható a működő égő jelzés (1. ábra /26/). FIGYELEM KC modelleknél a készülékben található egy speciális beépített szabályozó, amely lehatárolja a készített HMV mennyiségét: - 10 liter/perc mennyiségre KC 12 modellnél, - 13 liter/perc mennyiségre KC 24 modellnél, - 14 liter/perc mennyiségre KC 28 modellnél, - 16 liter/perc mennyiségre KC 32 modellnél. A készülékből érkező HMV hőmérséklete függ, a HMV +/- gombokkal beállított igényelt HMV hőmérséklettől, a felhasználó által igényelt vízmennyiségtől és a beérkező hidegvíz hőmérsékletétől. 22

23 A HMV mennyisége az előzőek figyelembevételével, a következő képlet szerint számítható: K l = melegvízhozam (liter/perc) = ΔT ahol K értéke: KC 12 modell esetén KC 24 modell esetén KC 28 modell esetén KC 32 modell esetén ΔT = melegvíz hőmérséklet - bejövő hidegvíz hőmérséklet Például KC 24 készülék esetén, ha a bejövő hidegvíz hőmérséklete 8 C és 38 C-os melegvízzel szeretne tusolni, akkor a ΔT értéke egyenlő: ΔT = 38 C - 8 C = 30 C és a percenként készített 38 C-os melegvíz mennyiség (literben): 402 l = = 13,4 [liter percenként] (HMV) KOMFORT funkció (csak KC modell esetén) KC készülékek esetén elérhető a komfort funkció comfort gomb megnyomásával, amely esetben a készülék HMV hőcserélőt folyamatosan hőn tartja, lerövídítve ezzel a HMV készítés idejét FAGYVÉDELEM funkció A készülék rendelkezik fagyvédelem funkcióval, amely: OFF / NYÁR / TÉL / CSAK FŰTÉS üzemmódokban aktív. A fagyvédelem funkció csak a készüléket védi, nem a teljes fűtési rendszert. A fűtési rendszer elfagyás elleni védelméről fagyálló folyadékkal is gondoskodhat. A fűtési rendszerébe csak erre alkalmas fagyálló folyadékot töltsön, amely alkalmazható minden fémhez, amely a fűtési rendszerében található. Ne használjon gépjárművekhez tervezett fagyálló folyadékot. A fagyálló folyadékot csak annak szavatossági idején belül használja. Amennyiben a készülék gázhiány miatt nem tud begyújtani, a fagyvédelem funkció továbbra is aktív és a keringető szivattyú jár Helyiség fagyvédelem Amennyiben a készülék kiválasztott funkciója OFF vagy CSAK HMV és a helyiség hőmérséklet-érzékelő 5 C alatti hőmérsékletet érzékel a készülék elkezd fűteni, amíg a helyiség hőmérséklet-érzékelő által mért hőmérséklet el nem éri a 6 C-ot Fűtővíz fagyvédelem Amennyiben a fűtővíz hőmérséklet-érzékelője 5 C-os fűtővíz hőmérsékletet jelez, a készülék bekapcsol és minimális teljesítményen működik amíg a fűtővíz hőmérséklete el nem éri a 30 C-ot, vagy el nem telik legalább 15 perc. Az égő leállása után, a szivattyú még jár HMV lemezes hőcserélő fagyvédelem KC készülékek esetén a FAGYVÉDELEM funkció a HMV kört is védi. Amennyiben a HMV hőmérséklet-érzékelője 5 C-os HMV hőmérsékletet jelez, a készülék bekapcsol és minimális teljesítményen működik amíg a HMV hőmérséklete el nem éri a 10 C-ot, vagy el nem telik legalább 15 perc (a váltószelep HMV helyzetben van). A HMV fagyvédelem funkció alatt, a fűtési előremenő hőmérséklet is folyamatos ellenőrzés alatt áll, amennyiben a fűtővíz hőmérséklete eléri a 60 C értéket, az égő kialszik. Az égő akkor indul be újra a, ha a fűtővíz hőmérséklete 60 C alá süllyed és a fagyvédelem funkció továbbra is igényli a fűtést. Az égő leállása után, a szivattyú még jár Külső HMV tároló fagyvédelem Külső HMV tárolóval és NTC szondával (10 ß3435) ellátott KRB modell esetén, a FAGYVÉDELEM funkció a külső tárolót is védi. Amennyiben a tároló hőmérséklet-érzékelője 5 C-os HMV hőmérsékletet jelez, a készülék bekapcsol és minimális teljesítményen működik amíg a HMV hőmérséklete el nem éri a 10 C-ot, vagy el nem telik legalább 15 perc (a váltószelep HMV helyzetben van). Az égő leállása után a szivattyú még jár. 23

24 A HMV fagyvédelem funkció alatt, a fűtési előremenő hőmérséklet is folyamatos ellenőrzés alatt áll, amennyiben a fűtővíz hőmérséklete eléri a 60 C értéket, az égő kialszik. Az égő akkor indul be újra a, ha a fűtővíz hőmérséklete 60 C alá süllyed és a fagyvédelem funkció továbbra is igényli a fűtést Letapadásgátló funkció a szivattyú és a szelepek védelmére Amennyiben a készülékhez nem érkezik sem fűtési, sem HMV igény, ezért nem kapcsol be, ugyanakkor a készülék elektromos ellátása biztosított, a keringtető szivattyú és a váltószelep 24 óránként rövid időre bekapcsol a letapadás elkerülése érdekében. Ugyanez érvényes a multifunkciós relére, amelyre szabadon csatlakoztathat külső szivattyút vagy váltószelepet Működtetés külső hőmérséklet-érzékelővel (opcionális) A készülékhez csatlakoztatható külső hőmérséklet-érzékelő (opcionális, cikkszám: 0SONDAES01). A külső hőmérséklet ismeretében a készülék automatikusan szabályozza a fűtési előremenő hőmérsékletét, növeli, ha a külső hőmérséklet csökken és csökkenti, ha a külső hőmérséklet nő, ezzel biztosítva a legmagasabb komfortérzetet és csökkentve a tüzelőanyag-fogyasztást. A készülék ezen funkcióját időjárásfüggő szabályozásnak nevezzük. A fűtési előremenő hőmérséklet előre meghatározott módon változik a külső hőmérséklet függvényében. Külső hőmérséklet-érzékelő esetén megszűnik a fűtés +/- gombok (1. ábra /E/) fűtővíz-hőmérséklet beállító funkciója. Ilyenkor ezen gombok a tervezett szobahőmérsékletet, vagyis a fűtendő helyiségekben elérni kívánt elméleti hőmérséklet beállítására szolgálnak. A hőmérséklet beállítása során az LCD kijelzőn a tervezett helyiséghőmérséklet jele villog (1. ábra /20/), és a tervezett helyiséghőmérséklet értéke látható. Egy átlagos szigetelésű családi ház optimális fűtéséhez válassza 20 C-hoz tartozó fűtési görbét. A külső hőmérséklet-érzékelő csatlakoztatásához szükséges tudnivalókat a fejezetetben találja. 24 Csak eredeti, a Fondital gyár által szállított külső hőmérséklet-érzékelőt használjon. Más gyártó által szállított külső hőmérséklet-érzékelő használata esetén nem biztosított az érzékelő és a készülék korrekt működése Működtetés időjárásfüggő-szabályzóval (opcionális) A készülék kezelő felülete tartalmazza az időjárásfüggő-szabályzó minden funkcióját, így a kezelő felületről közvetlenül szabályozhat akár két fűtési kört is. Ezzel együtt a készülékhez csatlakoztatható időjárásfüggő-szabályzó (opcionális, cikkszám: 0CREMOTO04), amely lehetővé teszi a készülék számos paraméterének kezelését: - a készülék üzemmódjának kiválasztása, - a kívánt szobahőmérséklet beállítása, - az előremenő fűtővíz hőmérsékletének beállítása, - a HMV hőmérséklet beállítása, - a fűtőrendszer begyújtási idejének és az esetleges külső vízmelegítő aktiválási idejének programozása (opcionális), - a készülék diagnosztikájának megjelenítése, - készülék ÚJRAINDÍTÁS-a, - további paraméterek. Az időjárásfüggő-szabályzó csatlakoztatásához szükséges tudnivalókat a fejezetetben találja. Csak eredeti, a Fondital gyár által szállított időjárásfüggő-szabályzót használjon. Más gyártó által szállított időjárásfüggő-szabályzó használata esetén nem biztosított a szabályzó és a készülék korrekt működése A készülék leállása A készülék automatikusan leáll, ha működési hibát észlel. Tanulmányozza az 1. és 2. táblázatot a készülék visszajelzéseinek megismeréséhez. A leállás lehetséges okairól a 2. táblázat mellett, jelen útmutató utolsó, 6. bekezdésében is találhat információkat. Az alábbiakban felsorolunk néhány okot, ami a készülék leállását eredményezheti, és hogy miként járjon el, ha ezt az okot érzékeli Az égőfej leállása Amennyiben az LCD kijelzőn az E01 kód villog az égőfej a láng hiánya miatt állt le. Ebben az esetben a következőképp járjon el: - ellenőrizze, hogy a gázscsap, illetve a gázhálózatban a biztonsági gyorszár nyitott állapotban van-e, és hogy van-e nyomás a hálózatban (más gázfogyasztó, például a sütő bekapcsolásával), - amennyiben a gázellátás rendben van, indítsa újra a készüléket a RESET gomb (1. ábra /F/) megnyomásával. Amennyiben a készülék többszöri próbálkozás után sem indul újra, forduljon szakszervizhez. Az égőfej gyakori leállása valamilyen működési rendellenességre utal, ilyen esetben forduljon a szakszervizhez Leállás az égési levegő bevezető és füstgáz elvezető rendszerben tapasztalható rendellenesség miatt Amennyiben az LCD kijelzőn az E03 kód villog az égőfej az égési levegő bevezető és füstgázelvezető rendszerben tapasztalható működési rendellenesség miatt állt le. Forduljon szakszervizhez.

25 Leállás a készülékben lévő alacsony víznyomás miatt AUTOMATA TÖLTÉS ENGEDÉLYEZVE (P94 = 1) Amennyiben a fűtési rendszer nyomása 0,4 bar alá süllyed (biztonsági víznyomás kapcsoló határértéke) az LCD kijelzőn az E04 hibakód és az aktuális nyomás látható. A gombok nem elérhetőek. Amikor az automata töltő rendszer működésbe lép, a kijelzőn az ezt jelző szimbólum és az aktuális nyomás látható. Amint a nyomás elérte az 1 bar-t a töltés befejeződik és az alaphelyzetű kijelző látható. Amennyiben az autoamta töltés sikertelen a kijelzőn az E08 hibakód látható. (lásd következő fejezet) AUTOMATA TÖLTÉS KIKAPCSOLVA (P94 = 0) Amennyiben a kijelzőn az E04 hibakód látható, a készülék leállt alacsony nyomás miatt (<0,4 bar, a biztonsági víznyomás kapcsoló határértéke). Töltse fel a fűtési rendszert a töltőcsap használatával (2. ábra - KC modell ; vízbekötő vezetéken - KR/KRB modellek). Amennyiben a töltés során a fűtési rendszer nyomása elérte az 1.0 bar-t a hibakód automatikusan eltűnik a kijelzőről. A készüléket 1-1,3 bar közötti nyomásra kell feltölteni (hideg állapotban). A feltöltést a következők szerint végezze el: - nyissa ka a töltőcsapot (2. ábra - KC modell ; vízbekötő vezetéken - KR/KRB modellek) az óramutató járásával ellenkező irányba, így elkezdi feltölteni a fűtési rendszert, - tartsa nyitva a csapot, amíg a nyomásmérő 1 1,3 bar közötti nyomásértéket nem mutat, - zárja el teljesen a töltőcsapot, az óramutató járásával megegyező irányba forgatva, Amennyiben a készülék továbbra sem működik, forduljon szakszervizhez. A feltöltési művelet végén zárja el a töltőcsapot. Amennyiben a csapot nem zárja el teljesen, az a fűtési rendszer nyomásának emelkedéshez, ezáltal a készülék biztonsági szelepének aktiválásához és vízkiömléshez vezethet. Ebben az esetben a kijelzőn az E09 hibakód látható. 25

26 2. ábra Töltőcsap Leállás az automata töltőrendszerben tapasztalható rendellenesség miatt Amennyiben a kijelzőn az E08 hibakód látható az automata töltés nem sikerült. Két eset lehetséges: 1 - A rendszerben a nyomás 0,4 bar alatt van, 2 - A rendszerben a nyomás 0,4 bar felett van. RENDSZER NYOMÁSA > 0,4 BAR Nyomja meg a reset gombot a kijelző visszaáll alapállapotba. RENDSZER NYOMÁSA < 0,4 BAR Nyomja meg a "reset" gombot az automata töltés újraindításához. Az automata töltés újraindul, a kijelzőn az ezt jelző szimbólum látható. Amennyiben az automata töltés sikeresen befejeződött, a kijelző visszatér alapállapotba, amennyiben az automata töltés sikertelen volt a kijelzőn újra az E08 hibakód látható. 26

27 Leállás a ventilátor helytelen működése miatt A ventilátor működése állandó ellenőrzés alatt áll, rendellenes működés esetén a készülék leáll, az LCD kijelzőn pedig az E40 kód villog. Ez az állapot mindaddig fennmarad, amíg a ventilátor nem kerül ismét a normális működési paraméterek közé. Amennyiben a készülék nem indulna újra, és továbbra is ebben az állapotban maradna, forduljon szakszervizhez Hőmérséklet-érzékelők helytelen működése Amennyiben a készülék a hőmérséklet-érzékelők helytelen működése miatt áll le, akkor az LCD kijelzőn a következő kódok valamelyike látható: - E05 - fűtési hőmérséklet-érzékelő, ebben az esetben a készülék nem működik. - E06 - HMV hőmérséklet-érzékelő (csak KC modell), ebben az esetben a készülék csak fűt, a HMV funkció nem működik. - E12 - külső HMV tároló hőmérséklet-érzékelő (KR és KRB modellek), vagy a lemezes hőcserélőbe belépő hidegvíz hőmérséklet-érzékelő (KC modell). Ebben az esetben a készülék csak fűt, a HMV funkció nem működik. - E15 - fűtési visszatérő hőmérséklet-érzékelő, ebben az esetben a készülék nem működik. Mindegyik esetben forduljon szakszervizhez Időjárásfüggő-szabályozó (opcionális) helytelen csatlakozása A készülék automatikusan érzékeli az időjárásfüggő-szabályozó jelenlétét (opcionális). Amennyiben az időjárásfüggő-szabályzó csatlakoztatását követően a készülék nem kap adatokat az időjárásfüggő-szabályzótól, a készülék 60 másodpercen keresztül megpróbálja újra létrehozni a kapcsolatot, amennyiben ez nem sikerül az időjárásfüggő-szabályozó LCD kijelzőjén az E31 kód látható. A készülék a kezelő felület beállításai szerint működik tovább, az időjárásfüggő-szabályzó beállításait figyelmen kívül hagyva. Forduljon szakszervizhez. A készülék leállása után az időjárásfüggő-szabályozó újra tudja indítani a készülket, amit maximum 3 alkalommal próbál meg 24 órán belül, amennyiben mindhárom próbálkozás sikertelen volt a készülék LCD kijelzőjén az E99 kód látható. Az E99 kód törléséhez szakítsa meg a készülék elektromos csatalkozását, majd csatalkoztassa újra Karbantartás A készüléket a jelen kézikönyv megfelelő szakaszában meghatározott ütemterv szerint rendszeresen karban kell tartani. A készülék rendszeres karbantartása biztosítja a hatékony, környezetet legkevésbé megterhelő üzemeltetést, és biztonságos működést. A karbantartási munka elvégeztetése a felhasználó feladata. A készülékek karbantartási és javítási munkálatait csak a Fondital készülékek szerviz-címjegyzékében szereplő szakszervizek végezhetik A felhasználónak szánt megjegyzések A készülék felhasználó által is beállítható elemei szerszámok és speciális eszközök használata nélkül is hozzáférhetőek. A felhasználó nem jogosult a készülék burkolatának eltávolítására és a belső alkatrészeken bármilyen munkafázis elvégzésére. Senki - ideértve a szakembereket - sem jogosult a készülék bárminemű átalakítására. A gyártót nem terheli felelősség, a készülék megrongálásából és/vagy a nem szakszerű használatból eredő károkért. Amennyiben a készüléket hosszú ideig nem használta, és az elektromos tápellátás is ki volt kapcsolva, akkor szükséges lehet a szivattyú működésének ellenőrzése. Ez a folyamat a készülék burkolatának eltávolításával jár, így kizárólag szakszerviz végezheti. A szivattyú letapadása elkerülhető megfelelő adalékanyag használatával a fűtési rendszerben. Csak olyan adalékot használjon, amely alkalmazható minden, a rendszerben található fémhez. 27

28 2. MŰSZAKI ADATOK ÉS MÉRETEK 2.1. Műszaki adatok A készülék előkeveréses gáz égőfejjel a következő változatokban készül: - KC: zárt égésterű, mesterséges huzattal működő kondenzációs készülék fűtésre és átfolyós rendszerű melegvíz készítésre, - KR: zárt égésterű, mesterséges huzattal működő kondenzációs készülék csak fűtésre, - KRB: zárt égésterű, mesterséges huzattal működő kondenzációs készülék fűtésre, 2-útú váltószeleppel felszerelve külső HMV tároló (opcionális) csatlakoztatásához. A készülékeke a következő teljesítményben készülnek: - KC 12, KR 12, KRB 12: hőteljesítmény 12,0 kw - KC 24, KR 24, KRB 24: hőteljesítmény 23,7 kw - KC 28, KR 28, KRB 28: hőteljesítmény 26,4 kw - KC 32, KR 32, KRB 32: hőteljesítmény 30,4 kw Mindegyik modell elektronikus gyújtással és ionizációs lángőrzéssel rendelkezik. A készülékek a Magyarországon hatályos előírásnak megfelelően készülnek, amelyek a műszaki adattáblán fel vannak sorolva. Más országban történő üzembe helyezés veszélyeztetheti személyek, állatok és tárgyak épségét. A készülékek főbb műszaki jellemzői: Szerkezeti jellemzők - IPX5D védelmű elektromos panel, - Biztonsági funkciók és moduláció, - Elektronikus gyújtóelektróda és ionizációs lángőr, - Előkeveréses, rozsdamentes acél égőfej, - Nagyteljesítményű, monotermikus, INOX hőcserélő, légtelenítővel, - Dupla záras modulációs gázszelep állandó gáz levegő aránnyal, - Elektronikus vezérlésű, modulációs füstgáz ventilátor, - Elektronikus fűtési keringető szivattyú, beépített légtelenítővel, - Biztonsági áramláskapcsoló a fűtési rendszer keringési rendellenességének elkerülésére, - Fűtővíz hőmérséklet-érzékelő (KC, KR és KRB), - HMV hőmérséklet-érzékelő (csak KC), - Füstgáz termosztát a füstgáz rendszer csatlakozásánál, - Füstgáz hőmérséklet-érzékelő a hőcserélőn, - Beépített automatikus by-pass ág, - 10 literes tágulási tartály, - Kézi töltő- és ürítőcsap, - Automata töltő szelep, - Rozsdamentes acél HMV lemezes hőcserélő (csak KC), - Motoros váltószelep (KC és KRB), - HMV áramlásmérő (csak KC), - HMV áramláskorlátozó 10 l/perc (KC12) 13 l/perc (KC24), 14 l/perc (KC 28) és 16 l/perc (KC 32). Felhasználói kezelőfelület - Érintőképernyő LCD kijelzővel a készülék működési adatainak megjelenítéséhez és beállításához (OFF, RESET, TÉL, NYÁR és FAGYVÉDELEM), - Fűtési szabályozó 20 és 78 C között állítható (standard tartomány), illetve 20 és 45 C között (csökkentett tartomány), - HMV szabályzó: 35 és 57 C (KC); 35 és 65 C (külső HMV tárolóval ellátott KRB modell) között állítható, Működési adatok - Elektronikus lángmoduláció fűtéskor, lágyindítás (60 másodperc), - Elektronikus lángmoduláció HMV készítéskor (KRB modell esetén csak amennyiben a készülékhez külső HMV tároló csatlakozik). - HMV előnykapcsolás (KRB modell esetén csak amennyiben a készülékhez külső HMV tároló csatlakozik). - Fűtési oldal fagyvédelmi funkció: BE: 5 C; KI: 30 C vagy 15 perc (ha a hőmérséklet >5 C), - HMV oldal fagyvédelmi funkció: BE: 5 C; KI: 10 C vagy 15 perc (ha a hőmérséklet >5 C), - Tároló oldal fagyvédelmi funkció (külső HMV tárolóval és NTC szondával rendelkező KRB modell esetén): BE: 5 C; KI: 10 C vagy 15 perc (ha a hőmérséklet >5 C), - Időzített kéményseprő funkció: 15 perc, - Legionella-mentesítő funkció (külső HMV tárolóval rendelkező KR és KRB modellek esetén), - Maximális fűtési teljesítmény szabályzó, - Gyújtási teljesítmény szabályzó, - Fűtési tartomány előválasztása: standard vagy csökkentett, - Lángelosztás a gyújtáskor, - Időzíthető szobatermosztát (240 másodperc standard tartományban, 120 másodperc csökkent tartományban), - Fűtési szivattyú utókeringés fűtési, fagyvédelmi és kéményseprő üzemmódban (30 másodperc), - Fűtési szivattyú utókeringés HMV üzemmódban (30 másodperc, KR és KRB modell esetén csak amennyiben a készülékhez külső HMV tároló csatlakozik), - Fűtési hőmérséklet utókeringési funkció >78 C (30 másodperc), - Működés utáni utószellőztetési funkció: 10 másodperc, - Biztonsági utószellőztetés funkció (95 C-on kapcsol be), - Letapadásgátló funkció, szivattyú és váltószelep: 30 másodperc 24 óra üzemmentes időszak után, - Szobatermosztáthoz (opcionális) csatlakoztatási lehetőség, - Külső hőmérséklet-érzékelő (opcionális) csatlakoztatási lehetőség, - OpenTherm időjárásfüggő-szabályzó (opcionális) csatlakoztatási lehetőség), - Zónabekötő szett csatalkoztatási lehetőség, különböző hőmérsékletű fűtési zónák esetén, - Előkészítve szolár vezérlésre. - Beépített multifunkciós relé két zónás (két termosztátos) fűtési rendszer szabályozásához, - Vízütés védelem a HMV készítés átmeneti gátlásával (0 és 3 másodperc között állítható a P15 paraméterben) 28
