1 KÉSZÜLÉK ÉS TARTOZÉK ÁRLISTA Érvényes: november 23-tól visszavonásig!

2 Gyártó: BAXI S.P.A Bassano Del Grappa - Italy Via Trozetti 20. Telefon: Fax: [email protected] Web: Kizárólagos importőr: SZIDO Kft. H-2700 Cegléd Külső-Kátai út 35/A. Telefon: Fax: [email protected] Web: Budapesti központok: Fogarasi Épületgépészeti Kft., H-1149 Budapest, Fogarasi út 9. Telefon: , Fax: [email protected] Fogarasi-Buda Kft., H-1116 Budapest, Hunyadi J. út 15. Telefon: , Fax: [email protected] Plan Zrt., H-1195 Budapest, Vas Gereben u. 4. Telefon: , Fax: [email protected] Szervizközpont: SZIDO Kft., Szervizközpont H-2700 Cegléd, Külső-Kátai út 35/A. Telefon: Fax: [email protected] Web: 1/64 oldal

3 Tartalomjegyzék Típusjegyzék betűrendben FALI FŰTŐKÉSZÜLÉKEK FALI KOMBI KÉSZÜLÉKEK FALI HŐKÖZPONTOK ÁLLÓ FŰTŐKÉSZÜLÉKEK ÁLLÓ HŐKÖZPONTOK FÜSTGÁZ-KONDENZÁCIÓS FALI KOMBI KÉSZÜLÉK KONDENZÁCIÓS FALI FŰTŐKÉSZÜLÉKEK KONDENZÁCIÓS FALI KOMBI KÉSZÜLÉKEK KONDENZÁCIÓS FALI HŐKÖZPONTOK KONDENZÁCIÓS ÁLLÓ HŐKÖZPONTOK NAGY TELJESÍTMÉNYŰ KONDENZÁCIÓS FALI FŰTŐKÉSZÜLÉKEK NAGY TELJESÍTMÉNYŰ KONDENZÁCIÓS ÁLLÓ FŰTŐKÉSZÜLÉKEK INDIREKT FŰTÉSŰ TÁROLÓK ÉGÉSTERMÉK ELVEZETÉS Alumínium koaxiális Ø 60/100 mm-es elvezetés Polipropilén koaxiális Ø 60/100 mm-es elvezetés Polipropilén koaxiális Ø 80/125 mm-es elvezetés Polipropilén koaxiális Ø 110/160 mm-es elvezetés Alumínium szétválasztott Ø 80 mm-es elvezetés Alumínium szétválasztott Ø 80 mm-es elvezetés Polipropilén füstgáz-kaszkád, Ø 125 mm-es, Ø 160 mm-es Ø 200 mm-es elvezetés SZERELVÉNYEK Bekötő és összekötő egységek Padlófűtési modulok Egyéb tartozékok SZABÁLYZÁS Szobatermosztátok és távvezérlők Időjáráskövető szabályzók és kiegészítők Tartozékok szabályzáshoz NAPKOLLEKTOROS RENDSZER Kollektorok és szolár állomások Szolár kiegészítők SB 25 napkollektor rögzítő elemei SB 25 IN és SB 13 IN kollektorok rögzítő elemei SVB 26 kollektor rögzítő elemei, szabályzás, szolár állomás 2. oldal 3. oldal 6. oldal 12. oldal 16. oldal 18. oldal 19. oldal 20. oldal 23. oldal 25. oldal 26. oldal 30. oldal 32. oldal 33. oldal 37. oldal 37. oldal 39. oldal 40. oldal 41. oldal 42. oldal 45. oldal 49. oldal 51. oldal 51. oldal 54. oldal 55. oldal 57. oldal 57. oldal 58. oldal 59. oldal 60. oldal 60. oldal 61. oldal 62. oldal 63. oldal 64. oldal Méretek jelölése: magasság x szélesség x mélység Az árlistában szereplő fotók és ábrák informatív jellegűek, eltérhetnek a valós képtől. Az esetleges nyomdai hibákért nem vállalunk felelősséget. A termékjellemzők felsorolása nem teljes körű és nem helyettesíti az épületgépészeti tervezést, kizárólag figyelemfelkeltésre szolgál. Kérjük, hogy vásárlás előtt feltétlenül egyeztessen épületgépészével. 2/64 oldal

4 Típusjegyzék betűrendben ECO Fi 3. oldal NUVOLA3 B Fi 14. oldal ECO i 3. oldal NUVOLA3 B Fi 14. oldal ECO oldal NUVOLA3 B i 14. oldal ECO3 240 Fi 8. oldal NUVOLA3 B Fi 15. oldal ECO3 280 Fi 8. oldal NUVOLA3 B i 15. oldal ECOFOUR oldal NUVOLA3 HT 240 COMFORT 25. oldal ECOFOUR 1.14 F 4. oldal NUVOLA3 HT 330 COMFORT 25. oldal ECOFOUR oldal POWER HT oldal ECOFOUR 1.24 F 4. oldal POWER HT oldal ECOFOUR oldal POWER HT oldal ECOFOUR 24 F 9. oldal POWER HT oldal FOURTECH 1.24 F 3. oldal POWER HT oldal FOURTECH oldal POWER HT oldal FOURTECH 24 F 7. oldal PRIME HT oldal LUNA COMBI MODULO 33. oldal PRIME HT oldal LUNA HT RESIDENTIAL oldal PRIME HT 120 COMBI MODULO 26. oldal LUNA HT RESIDENTIAL oldal PRIME HT oldal LUNA HT RESIDENTIAL P 30. oldal PRIME HT 240 COMBI MODULO 26. oldal LUNA HT RESIDENTIAL oldal PRIME HT oldal LUNA HT RESIDENTIAL oldal PRIME HT oldal LUNA HT RESIDENTIAL oldal PRIME STORAGE HT oldal LUNA HT RESIDENTIAL oldal SLIM i 17. oldal LUNA Fi COMFORT 5. oldal SLIM Fi 17. oldal LUNA i COMFORT 5. oldal SLIM FiN 16. oldal LUNA Fi COMFORT 5. oldal SLIM i 17. oldal LUNA3 240 Fi COMFORT 10. oldal SLIM in 16. oldal LUNA3 240 i COMFORT 10. oldal SLIM Fi 17. oldal LUNA3 310 Fi COMFORT 10. oldal SLIM FiN 16. oldal LUNA3 AVANT 240 Fi 19. oldal SLIM i 17. oldal LUNA3 HT COMFORT 21. oldal SLIM in 16. oldal LUNA3 HT COMFORT 21. oldal SLIM in 16. oldal LUNA3 HT COMFORT 21. oldal SLIM in 16. oldal LUNA3 HT 120 COMFORT COMBI MODULO 27. oldal SLIM in 16. oldal LUNA3 HT 240 COMFORT 24. oldal SLIM i 18. oldal LUNA3 HT 240 COMFORT SOLAR 29. oldal SLIM Fi 18. oldal LUNA3 HT 240COMFORTCOMBI MODULO 27. oldal SLIM i 18. oldal LUNA3 HT 280 COMFORT 24. oldal SLIM UB oldal LUNA3 HT 330 COMFORT 24. oldal SLIM UB oldal LUNA3 HT 330 COMFORT COMBI MODULO 27. oldal UB 80 INOX 33. oldal LUNA3 MAX 240 i 11. oldal UB 120 INOX 33. oldal LUNA3 MAX 250 Fi 11. oldal UB 200 DC 34. oldal LUNA3 MAX 310 Fi 11. oldal UB 200 SC 34. oldal LUNA3 SYSTEM HT MP 22. oldal UB 300 DC 34. oldal LUNA3 SYSTEM HT MP COMBI MODULO 28. oldal UB 300 SC 34. oldal LUNA3 SYSTEM HT MP 22. oldal UB 400 DC 34. oldal LUNA3 SYSTEM HT MP COMBI MODULO 28. oldal UB 400 SC 34. oldal LUNA3 SYSTEM HT MP 22. oldal UB 500 DC 35. oldal LUNA3 SYSTEM HT MP COMBI MODULO 28. oldal UB 800 DC 35. oldal MAIN DIGIT 24 Fi 6. oldal UB 1000 DC 35. oldal MAIN DIGIT 24 i 6. oldal UB 1000 SC 35. oldal MAINFOUR oldal UB 1500 DC 35. oldal MAINFOUR 24 F 6. oldal UBPT oldal NUVOLA3 140 Fi COMFORT 12. oldal UBPT oldal NUVOLA3 240 Fi COMFORT 12. oldal UBPU oldal NUVOLA3 240 i COMFORT 12. oldal UBTT oldal NUVOLA3 280 Fi COMFORT NUVOLA3 280 i COMFORT NUVOLA3 320 Fi COMFORT 13. oldal 13. oldal 13. oldal 3/64 oldal

5 FALI FŰTŐKÉSZÜLÉKEK 1. Fő jellemzők: folyamatos, elektronikusan szabályozott lángmagasság, NTC szondás hőfokellenőrzés, elektronikus gyújtás, ionizációs lángőrzés, automatikus by-pass szelep, beépített keringető szivattyú, rádió zavarszűrő az elektronika védelmére, 3 bar-os biztonsági szelep a fűtési körben, füstgáz visszaáramlás érzékelő, automatikus fagyvédelem. Zárt égésterű készülékeknél beépített füstgáz és levegő mérőcsonk, az égéstermék elvezetéshez indítóidom szükséges. Ábra Típus Jellemzők FOURTECH 1.24 F Zárt égésterű fali fűtőkészülék Teljesítmény: 9,3-24 kw Égéstermék elvezetés: Maximum füstgáz tömegáram: 17 g/s Beépített 6 l-es fűtési tágulási tartály Méret (mm): 730 x 400 x ,- ECO i ECO Fi Kéményes fali fűtőkészülék Teljesítmény: 9,3-24 kw Égéstermék elvezetés: Ø 120 mm Maximum füstgáz tömegáram: 18 g/s Beépített 7 l-es fűtési tágulási tartály Méret (mm): 763 x 450 x 345 Zárt égésterű fali fűtőkészülék Teljesítmény: 9,3-24 kw Égéstermék elvezetés: Maximum füstgáz tömegáram: 17 g/s Beépített 8 l-es fűtési tágulási tartály Méret (mm): 763 x 450 x , ,- 4/64 oldal

6 FALI FŰTŐKÉSZÜLÉKEK 2. Fő jellemzők: folyamatos, elektronikusan szabályozott lángmagasság, NTC szondás hőfokellenőrzés, elektronikus gyújtás, ionizációs lángőrzés, automatikus by-pass szelep, beépített keringető szivattyú, rádió zavarszűrő az elektronika védelmére, 3 bar-os biztonsági szelep a fűtési körben, füstgáz visszaáramlás érzékelő, automatikus fagyvédelem. Zárt égésterű készülékeknél beépített füstgáz és levegő mérőcsonk, az égéstermék elvezetéshez indítóidom szükséges. Ábra Típus Jellemzők ECOFOUR 1.14 ECOFOUR 1.14 F ECOFOUR 1.24 ECOFOUR 1.24 F Kéményes fali fűtőkészülék Teljesítmény: 6-14 kw Égéstermék elvezetés: Ø 110 mm Maximum füstgáz tömegáram: 14 g/s Beépített 6 l-es fűtési tágulási tartály Méret (mm): 730 x 400 x 299 Zárt égésterű fali fűtőkészülék Teljesítmény: 6-14 kw Égéstermék elvezetés: Maximum füstgáz tömegáram: 12 g/s Beépített 6 l-es fűtési tágulási tartály Méret (mm): 730 x 400 x 299 Kéményes fali fűtőkészülék Teljesítmény: 9,3-24 kw Égéstermék elvezetés: Ø 120 mm Maximum füstgáz tömegáram: 20 g/s Beépített 6 l-es fűtési tágulási tartály Méret (mm): 730 x 400 x 299 Zárt égésterű fali fűtőkészülék Teljesítmény: 9,3-24 kw Égéstermék elvezetés: Maximum füstgáz tömegáram: 17 g/s Beépített 6 l-es fűtési tágulási tartály Méret (mm): 730 x 400 x , , , ,- 5/64 oldal

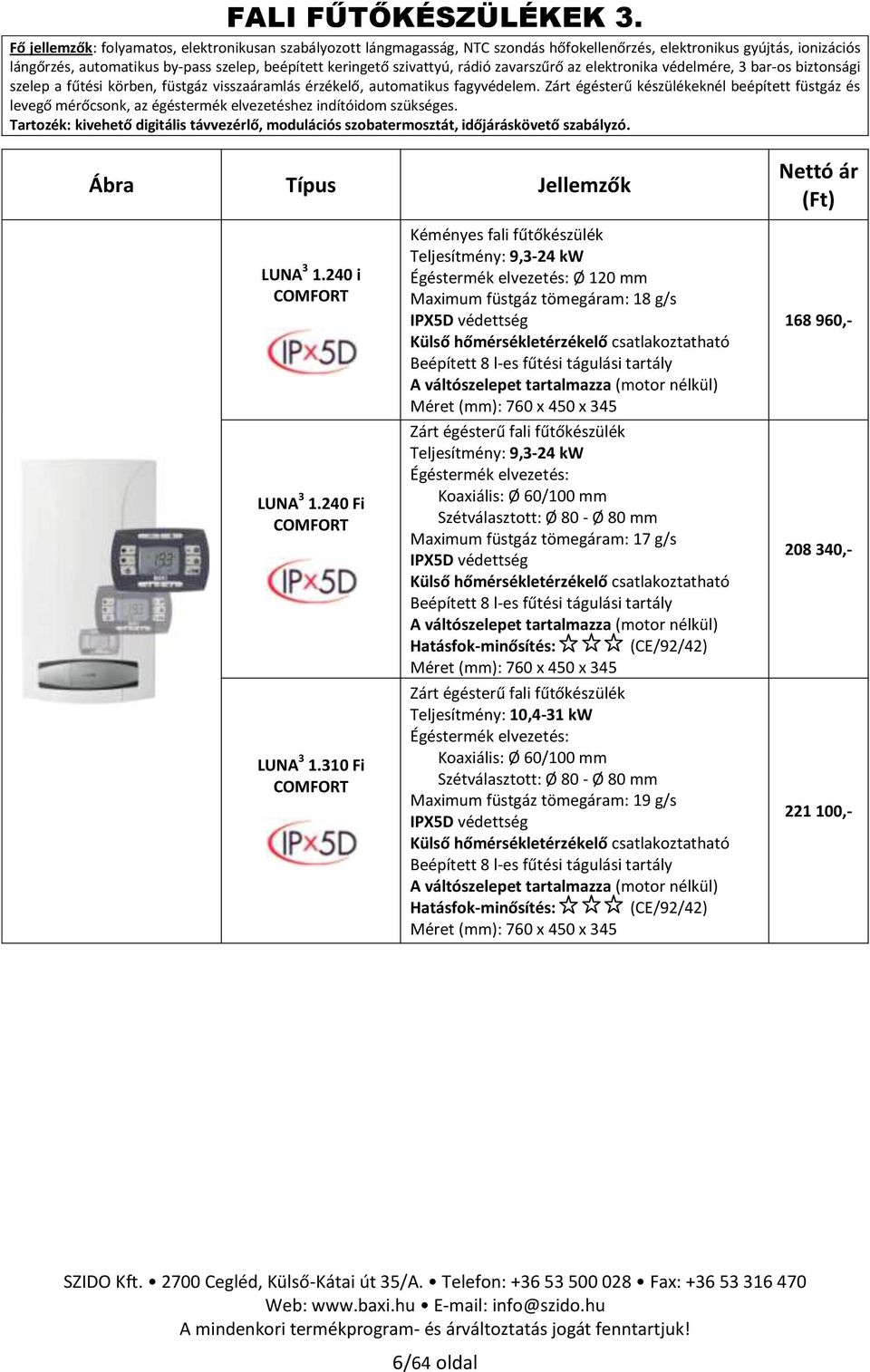

7 FALI FŰTŐKÉSZÜLÉKEK 3. Fő jellemzők: folyamatos, elektronikusan szabályozott lángmagasság, NTC szondás hőfokellenőrzés, elektronikus gyújtás, ionizációs lángőrzés, automatikus by-pass szelep, beépített keringető szivattyú, rádió zavarszűrő az elektronika védelmére, 3 bar-os biztonsági szelep a fűtési körben, füstgáz visszaáramlás érzékelő, automatikus fagyvédelem. Zárt égésterű készülékeknél beépített füstgáz és levegő mérőcsonk, az égéstermék elvezetéshez indítóidom szükséges. Tartozék: kivehető digitális távvezérlő, modulációs szobatermosztát, időjáráskövető szabályzó. Ábra Típus Jellemzők LUNA i COMFORT LUNA Fi COMFORT LUNA Fi COMFORT Kéményes fali fűtőkészülék Teljesítmény: 9,3-24 kw Égéstermék elvezetés: Ø 120 mm Maximum füstgáz tömegáram: 18 g/s Beépített 8 l-es fűtési tágulási tartály A váltószelepet tartalmazza (motor nélkül) Méret (mm): 760 x 450 x 345 Zárt égésterű fali fűtőkészülék Teljesítmény: 9,3-24 kw Égéstermék elvezetés: Maximum füstgáz tömegáram: 17 g/s Beépített 8 l-es fűtési tágulási tartály A váltószelepet tartalmazza (motor nélkül) Méret (mm): 760 x 450 x 345 Zárt égésterű fali fűtőkészülék Teljesítmény: 10,4-31 kw Égéstermék elvezetés: Maximum füstgáz tömegáram: 19 g/s Beépített 8 l-es fűtési tágulási tartály A váltószelepet tartalmazza (motor nélkül) Méret (mm): 760 x 450 x , , ,- 6/64 oldal

8 FALI KOMBI KÉSZÜLÉKEK 1. Fő jellemzők: folyamatos, elektronikusan szabályozott lángmagasság, NTC szondás hőfokellenőrzés, elektronikus gyújtás, ionizációs lángőrzés, automatikus by-pass szelep, beépített keringető szivattyú, rádió zavarszűrő az elektronika védelmére, 3 bar-os biztonsági szelep a fűtési körben, füstgáz visszaáramlás érzékelő, automatikus fagyvédelem. Zárt égésterű készülékeknél beépített füstgáz és levegő mérőcsonk, az égéstermék elvezetéshez indítóidom szükséges. Ábra Típus Jellemzők MAIN DIGIT 24 i MAIN DIGIT 24 Fi MAINFOUR 24 MAINFOUR 24 F Kéményes fali kombi készülék Teljesítmény: 9,3-24 kw HMV hozam ( T 25 K): 13,7 l/perc Égéstermék elvezetés: Ø 120 mm Maximum füstgáz tömegáram: 21 g/s IPX4D védettség Vízkövesedés digitális kijelzése Beépített 7 l-es fűtési tágulási tartály Méret (mm): 730 x 400 x 317 Zárt égésterű fali kombi készülék Teljesítmény: 9,3-24 kw HMV hozam ( T 25 K): 13,7 l/perc Égéstermék elvezetés: Maximum füstgáz tömegáram: 20 g/s IPX4D védettség Vízkövesedés digitális kijelzése Beépített 8 l-es fűtési tágulási tartály Méret (mm): 730 x 400 x 317 Kéményes fali kombi készülék Teljesítmény: 9,3-24 kw HMV hozam ( T 25 K): 13,7 l/perc Égéstermék elvezetés: Ø 120 mm Maximum füstgáz tömegáram: 21 g/s Vízkövesedés digitális kijelzése Beépített 6 l-es fűtési tágulási tartály Méret (mm): 730 x 400 x 299 Zárt égésterű fali kombi készülék Teljesítmény: 9,3-24 kw HMV hozam ( T 25 K): 13,7 l/perc Égéstermék elvezetés: Maximum füstgáz tömegáram: 20 g/s Vízkövesedés digitális kijelzése Beépített 6 l-es fűtési tágulási tartály Méret (mm): 730 x 400 x , , , , - 7/64 oldal

9 FALI KOMBI KÉSZÜLÉKEK 2. Fő jellemzők: folyamatos, elektronikusan szabályozott lángmagasság, NTC szondás hőfokellenőrzés, elektronikus gyújtás, ionizációs lángőrzés, automatikus by-pass szelep, beépített keringető szivattyú, rádió zavarszűrő az elektronika védelmére, 3 bar-os biztonsági szelep a fűtési körben, füstgáz visszaáramlás érzékelő, automatikus fagyvédelem. Zárt égésterű készülékeknél beépített füstgáz és levegő mérőcsonk, az égéstermék elvezetéshez indítóidom szükséges. Ábra Típus Jellemzők FOURTECH 24 FOURTECH 24 F Kéményes fali kombi készülék Teljesítmény: 9,3-24 kw HMV hozam ( T 25 K): 13,7 l/perc Égéstermék elvezetés: Ø 120 mm Maximum füstgáz tömegáram: 20 g/s Beépített 6 l-es fűtési tágulási tartály Méret (mm): 730 x 400 x 299 Zárt égésterű fali kombi készülék Teljesítmény: 9,3-24 kw HMV hozam ( T 25 K): 13,7 l/perc Égéstermék elvezetés: Maximum füstgáz tömegáram: 17 g/s Beépített 6 l-es fűtési tágulási tartály Méret (mm): 730 x 400 x , , - 8/64 oldal

10 FALI KOMBI KÉSZÜLÉKEK 3. Fő jellemzők: folyamatos, elektronikusan szabályozott lángmagasság, NTC szondás hőfokellenőrzés, elektronikus gyújtás, ionizációs lángőrzés, automatikus by-pass szelep, beépített keringető szivattyú, rádió zavarszűrő az elektronika védelmére, 3 bar-os biztonsági szelep a fűtési körben, füstgáz visszaáramlás érzékelő, automatikus fagyvédelem. Zárt égésterű készülékeknél beépített füstgáz és levegő mérőcsonk, az égéstermék elvezetéshez indítóidom szükséges. Ábra Típus Jellemzők ECO i ECO Fi ECO Fi Kéményes fali kombi készülék Teljesítmény: 9,3-24 kw HMV hozam ( T 25 K): 13,7 l/perc Égéstermék elvezetés: Ø 120 mm Maximum füstgáz tömegáram: 20 g/s Beépített 7 l-es fűtési tágulási tartály Méret (mm): 763 x 450 x 345 Zárt égésterű fali kombi készülék Teljesítmény: 9,3-24 kw HMV hozam ( T 25 K): 13,7 l/perc Égéstermék elvezetés: Maximum füstgáz tömegáram: 17 g/s Beépített 8 l-es fűtési tágulási tartály Méret (mm): 763 x 450 x 345 Zárt égésterű fali kombi készülék Teljesítmény: 10,4-28 kw HMV hozam ( T 25 K): 15,9 l/perc Égéstermék elvezetés: Maximum füstgáz tömegáram: 19 g/s Beépített 8 l-es fűtési tágulási tartály Méret (mm): 763 x 450 x , , ,- 9/64 oldal

11 FALI KOMBI KÉSZÜLÉKEK 4. Fő jellemzők: folyamatos, elektronikusan szabályozott lángmagasság, NTC szondás hőfokellenőrzés, elektronikus gyújtás, ionizációs lángőrzés, automatikus by-pass szelep, beépített keringető szivattyú, rádió zavarszűrő az elektronika védelmére, 3 bar-os biztonsági szelep a fűtési körben, füstgáz visszaáramlás érzékelő, automatikus fagyvédelem. Zárt égésterű készülékeknél beépített füstgáz és levegő mérőcsonk, az égéstermék elvezetéshez indítóidom szükséges. Ábra Típus Jellemzők ECOFOUR 24 ECOFOUR 24 F Kéményes fali kombi készülék Teljesítmény: 9,3-24 kw HMV hozam ( T 25 K): 13,7 l/perc Égéstermék elvezetés: Ø 120 mm Maximum füstgáz tömegáram: 20 g/s Beépített 6 l-es fűtési tágulási tartály Méret (mm): 730 x 400 x 299 Zárt égésterű fali kombi készülék Teljesítmény: 9,3-24 kw HMV hozam ( T 25 K): 13,7 l/perc Égéstermék elvezetés: Maximum füstgáz tömegáram: 17 g/s Beépített 6 l-es fűtési tágulási tartály Méret (mm): 730 x 400 x , ,- 10/64 oldal

12 FALI KOMBI KÉSZÜLÉKEK 5. Fő jellemzők: folyamatos, elektronikusan szabályozott lángmagasság, NTC szondás hőfokellenőrzés, elektronikus gyújtás, ionizációs lángőrzés, automatikus by-pass szelep, beépített keringető szivattyú, rádió zavarszűrő az elektronika védelmére, 3 bar-os biztonsági szelep a fűtési körben, füstgáz visszaáramlás érzékelő, automatikus fagyvédelem. Zárt égésterű készülékeknél beépített füstgáz és levegő mérőcsonk, az égéstermék elvezetéshez indítóidom szükséges. Tartozék: kivehető digitális távvezérlő, modulációs szobatermosztát, időjáráskövető szabályzó. Ábra Típus Jellemzők LUNA i COMFORT LUNA Fi COMFORT LUNA Fi COMFORT Kéményes fali kombi készülék Teljesítmény: 9,3-24 kw HMV hozam ( T 25 K): 13,7 l/perc HMV termelés áramlásmérővel Égéstermék elvezetés: Ø 120 mm Maximum füstgáz tömegáram: 18 g/s Beépített 8 l-es fűtési tágulási tartály Méret (mm): 760 x 450 x 345 Zárt égésterű fali kombi készülék Teljesítmény: 9,3-25 kw HMV hozam ( T 25 K): 14,2 l/perc HMV termelés áramlásmérővel Égéstermék elvezetés: Maximum füstgáz tömegáram: 17 g/s Beépített 8 l-es fűtési tágulási tartály Méret (mm): 760 x 450 x 345 Zárt égésterű fali kombi készülék Teljesítmény: 10,4-31 kw HMV hozam ( T 25 K): 17,7 l/perc HMV termelés áramlásmérővel Égéstermék elvezetés: Maximum füstgáz tömegáram: 19 g/s Beépített 10 l-es fűtési tágulási tartály Méret (mm): 760 x 450 x , , ,- 11/64 oldal

13 FALI KOMBI KÉSZÜLÉKEK 6. Fő jellemzők: folyamatos, elektronikusan szabályozott lángmagasság, NTC szondás hőfokellenőrzés, elektronikus gyújtás, ionizációs lángőrzés, automatikus by-pass szelep, beépített keringető szivattyú, rádió zavarszűrő az elektronika védelmére, 3 bar-os biztonsági szelep a fűtési körben, füstgáz visszaáramlás érzékelő, automatikus fagyvédelem. Zárt égésterű készülékeknél beépített füstgáz és levegő mérőcsonk, az égéstermék elvezetéshez indítóidom szükséges. Tartozék: kivehető digitális távvezérlő, modulációs szobatermosztát, időjáráskövető szabályzó. Ábra Típus Jellemzők LUNA 3 MAX 240 i COMFORT LUNA 3 MAX 250 Fi COMFORT LUNA 3 MAX 310 Fi COMFORT Kéményes fali kombi készülék Teljesítmény: 9,3-24 kw HMV hozam ( T 25 K): 13,7 l/perc HMV termelés áramlásmérővel 22 lemezes hőcserélő a HMV-körben Beépített 2 l-es HMV-tároló Égéstermék elvezetés: Ø 120 mm Maximum füstgáz tömegáram: 18 g/s Beépített 7 l-es fűtési tágulási tartály Méret (mm): 760 x 450 x 345 Zárt égésterű fali kombi készülék Teljesítmény: 9,3-25 kw HMV hozam ( T 25 K): 14,2 l/perc HMV termelés áramlásmérővel 22 lemezes hőcserélő a HMV-körben Beépített 2 l-es HMV-tároló Égéstermék elvezetés: Maximum füstgáz tömegáram: 17 g/s Beépített 7 l-es fűtési tágulási tartály Méret (mm): 760 x 450 x 345 Zárt égésterű fali kombi készülék Teljesítmény: 10,4-31 kw HMV hozam ( T 25 K): 17,7 l/perc HMV termelés áramlásmérővel 22 lemezes hőcserélő a HMV-körben Beépített 2 l-es HMV-tároló Égéstermék elvezetés: Maximum füstgáz tömegáram: 19 g/s Beépített 7 l-es fűtési tágulási tartály Méret (mm): 760 x 450 x , , ,- 12/64 oldal

14 FALI HŐKÖZPONTOK 1. Fő jellemzők: folyamatos, elektronikusan szabályozott lángmagasság, NTC szondás hőfokellenőrzés, elektronikus gyújtás, ionizációs lángőrzés, automatikus by-pass szelep, beépített keringető szivattyú, rádió zavarszűrő az elektronika védelmére, 3 bar-os biztonsági szelep a fűtési körben, 8 bar-os biztonsági szelep a HMV körben, füstgáz visszaáramlás érzékelő, automatikus fagyvédelem. Zárt égésterű készülékeknél beépített füstgáz és levegő mérőcsonk, az égéstermék elvezetéshez indítóidom szükséges. Tartozék: kivehető digitális távvezérlő, modulációs szobatermosztát, időjáráskövető szabályzó. Ábra Típus Jellemzők NUVOLA Fi COMFORT NUVOLA i COMFORT NUVOLA Fi COMFORT Zárt égésterű fali kombi hőközpont Teljesítmény: 6-14 kw Beépített 60 l-es nemesacél tároló HMV hozam ( T 30 K): 255 l/30 perc Beépített 2 l-es HMV tágulási tartály Égéstermék elvezetés: Maximum füstgáz tömegáram: 15 g/s Beépített 7,5 l-es fűtési tágulási tartály Méret (mm): 950 x 600 x 466 Kéményes fali kombi hőközpont Teljesítmény: 10,4-24 kw Beépített 60 l-es nemesacél tároló HMV hozam ( T 30 K): 390 l/30 perc Beépített 2 l-es HMV tágulási tartály Égéstermék elvezetés: Ø 140 mm (Ø130 mm-re szűkíthető) Maximum füstgáz tömegáram: 22 g/s Beépített 7,5 l-es fűtési tágulási tartály Méret (mm): 950 x 600 x 466 Zárt égésterű fali kombi hőközpont Teljesítmény: 10,4-24 kw Beépített 60 l-es rozsdamentes tároló HMV hozam ( T 30 K): 390 l/30 perc Beépített 2 l-es HMV tágulási tartály Égéstermék elvezetés: Maximum füstgáz tömegáram: 22 g/s Beépített 7,5 l-es fűtési tágulási tartály Méret (mm): 950 x 600 x , , ,- 13/64 oldal

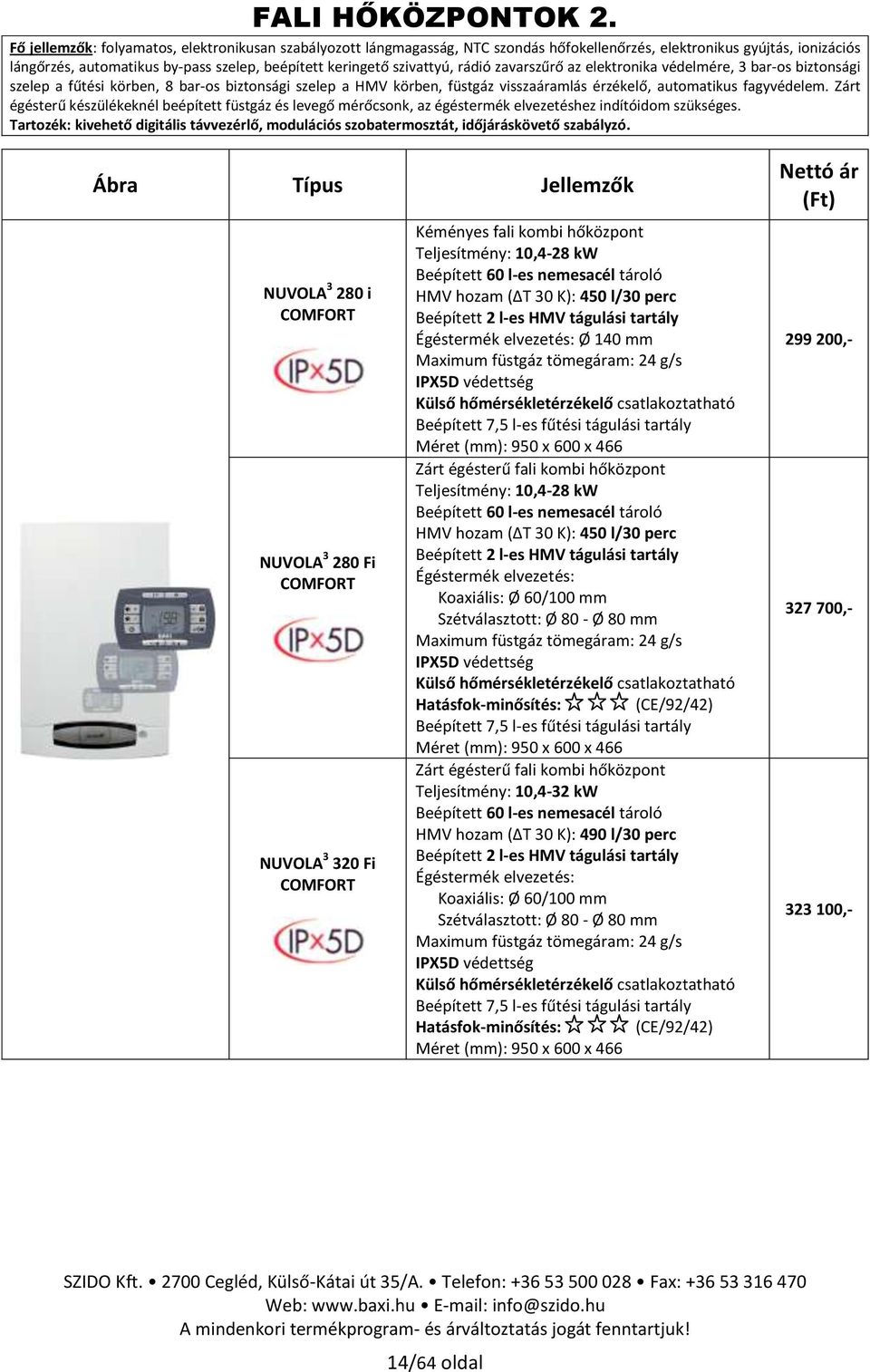

15 FALI HŐKÖZPONTOK 2. Fő jellemzők: folyamatos, elektronikusan szabályozott lángmagasság, NTC szondás hőfokellenőrzés, elektronikus gyújtás, ionizációs lángőrzés, automatikus by-pass szelep, beépített keringető szivattyú, rádió zavarszűrő az elektronika védelmére, 3 bar-os biztonsági szelep a fűtési körben, 8 bar-os biztonsági szelep a HMV körben, füstgáz visszaáramlás érzékelő, automatikus fagyvédelem. Zárt égésterű készülékeknél beépített füstgáz és levegő mérőcsonk, az égéstermék elvezetéshez indítóidom szükséges. Tartozék: kivehető digitális távvezérlő, modulációs szobatermosztát, időjáráskövető szabályzó. Ábra Típus Jellemzők NUVOLA i COMFORT NUVOLA Fi COMFORT NUVOLA Fi COMFORT Kéményes fali kombi hőközpont Teljesítmény: 10,4-28 kw Beépített 60 l-es nemesacél tároló HMV hozam ( T 30 K): 450 l/30 perc Beépített 2 l-es HMV tágulási tartály Égéstermék elvezetés: Ø 140 mm Maximum füstgáz tömegáram: 24 g/s Beépített 7,5 l-es fűtési tágulási tartály Méret (mm): 950 x 600 x 466 Zárt égésterű fali kombi hőközpont Teljesítmény: 10,4-28 kw Beépített 60 l-es nemesacél tároló HMV hozam ( T 30 K): 450 l/30 perc Beépített 2 l-es HMV tágulási tartály Égéstermék elvezetés: Maximum füstgáz tömegáram: 24 g/s Beépített 7,5 l-es fűtési tágulási tartály Méret (mm): 950 x 600 x 466 Zárt égésterű fali kombi hőközpont Teljesítmény: 10,4-32 kw Beépített 60 l-es nemesacél tároló HMV hozam ( T 30 K): 490 l/30 perc Beépített 2 l-es HMV tágulási tartály Égéstermék elvezetés: Maximum füstgáz tömegáram: 24 g/s Beépített 7,5 l-es fűtési tágulási tartály Méret (mm): 950 x 600 x , , ,- 14/64 oldal

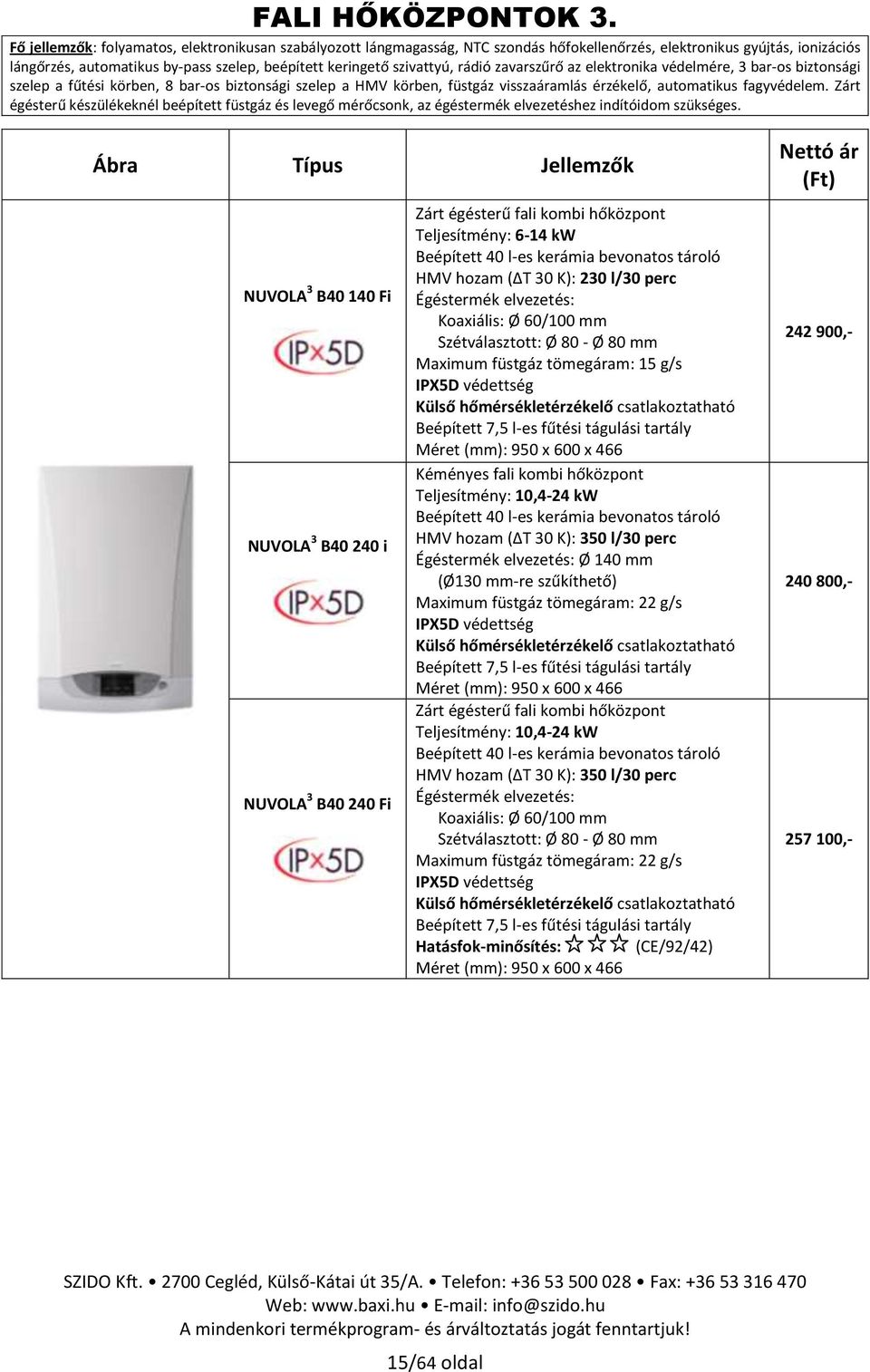

16 FALI HŐKÖZPONTOK 3. Fő jellemzők: folyamatos, elektronikusan szabályozott lángmagasság, NTC szondás hőfokellenőrzés, elektronikus gyújtás, ionizációs lángőrzés, automatikus by-pass szelep, beépített keringető szivattyú, rádió zavarszűrő az elektronika védelmére, 3 bar-os biztonsági szelep a fűtési körben, 8 bar-os biztonsági szelep a HMV körben, füstgáz visszaáramlás érzékelő, automatikus fagyvédelem. Zárt égésterű készülékeknél beépített füstgáz és levegő mérőcsonk, az égéstermék elvezetéshez indítóidom szükséges. Ábra Típus Jellemzők NUVOLA 3 B Fi NUVOLA 3 B i NUVOLA 3 B Fi Zárt égésterű fali kombi hőközpont Teljesítmény: 6-14 kw Beépített 40 l-es kerámia bevonatos tároló HMV hozam ( T 30 K): 230 l/30 perc Égéstermék elvezetés: Maximum füstgáz tömegáram: 15 g/s Beépített 7,5 l-es fűtési tágulási tartály Méret (mm): 950 x 600 x 466 Kéményes fali kombi hőközpont Teljesítmény: 10,4-24 kw Beépített 40 l-es kerámia bevonatos tároló HMV hozam ( T 30 K): 350 l/30 perc Égéstermék elvezetés: Ø 140 mm (Ø130 mm-re szűkíthető) Maximum füstgáz tömegáram: 22 g/s Beépített 7,5 l-es fűtési tágulási tartály Méret (mm): 950 x 600 x 466 Zárt égésterű fali kombi hőközpont Teljesítmény: 10,4-24 kw Beépített 40 l-es kerámia bevonatos tároló HMV hozam ( T 30 K): 350 l/30 perc Égéstermék elvezetés: Maximum füstgáz tömegáram: 22 g/s Beépített 7,5 l-es fűtési tágulási tartály Méret (mm): 950 x 600 x , , ,- 15/64 oldal

17 FALI HŐKÖZPONTOK 4. Fő jellemzők: folyamatos, elektronikusan szabályozott lángmagasság, NTC szondás hőfokellenőrzés, elektronikus gyújtás, ionizációs lángőrzés, automatikus by-pass szelep, beépített keringető szivattyú, rádió zavarszűrő az elektronika védelmére, 3 bar-os biztonsági szelep a fűtési körben, 8 bar-os biztonsági szelep a HMV körben, füstgáz visszaáramlás érzékelő, automatikus fagyvédelem. Zárt égésterű készülékeknél beépített füstgáz és levegő mérőcsonk, az égéstermék elvezetéshez indítóidom szükséges. Ábra Típus Jellemzők NUVOLA 3 B i NUVOLA 3 B Fi Kéményes fali kombi hőközpont Teljesítmény: 10,4-28 kw Beépített 40 l-es kerámia bevonatos tároló HMV hozam ( T 30 K): 400 l/30 perc Égéstermék elvezetés: Ø 140 mm Maximum füstgáz tömegáram: 24 g/s Beépített 7,5 l-es fűtési tágulási tartály Méret (mm): 950 x 600 x 466 Zárt égésterű fali kombi hőközpont Teljesítmény: 10,4-28 kw Beépített 40 l-es kerámia bevonatos tároló HMV hozam ( T 30 K): 400 l/30 perc Égéstermék elvezetés: Maximum füstgáz tömegáram: 24 g/s Beépített 7,5 l-es fűtési tágulási tartály Méret (mm): 950 x 600 x , ,- 16/64 oldal

18 ÁLLÓ FŰTŐKÉSZÜLÉKEK 1. Fő jellemzők: folyamatos, elektronikusan szabályozott lángmagasság, NTC szondás hőfokellenőrzés, elektronikus gyújtás, ionizációs lángőrzés, rádió zavarszűrő az elektronika védelmére, automatikus fagyvédelem. Öntöttvas kazántest, nemesacél égő. Zárt égésterű készülékeknél beépített füstgáz és levegő mérőcsonk, az égéstermék elvezetéshez indítóidom szükséges. Kéményes készülékeknél Ø 140 mm kéményméret felett a külső füstgázdeflektor tartozék. Nyitott fűtési rendszerekhez kiválóan alkalmas. Ábra Típus Jellemzők SLIM in SLIM in SLIM in SLIM in SLIM in SLIM FiN SLIM FiN Kéményes fűtőkészülék Teljesítmény: 11,8-23 kw IPX4D védettség Égéstermék elvezetés: Ø 130 mm Méret (mm): 850 x 350 x 600 Kéményes fűtőkészülék Teljesítmény: 14,9-30 kw IPX4D védettség Égéstermék elvezetés: Ø 140 mm Méret (mm): 850 x 350 x 680 Kéményes fűtőkészülék Teljesítmény: 20,6-40 kw IPX4D védettség Égéstermék elvezetés: Ø 160 mm Méret (mm): 1490 x 350 x 635 Kéményes fűtőkészülék Teljesítmény: 24,5-49 kw IPX4D védettség Égéstermék elvezetés: Ø 160 mm Méret (mm): 1490 x 350 x 715 Kéményes fűtőkészülék Teljesítmény: 30,6-62 kw IPX4D védettség Égéstermék elvezetés: Ø 180 mm Méret (mm): 1650 x 350 x 875 Zárt égésterű fűtőkészülék Teljesítmény: 11,8-23 kw IPX4D védettség Égéstermék elvezetés: Méret (mm): 850 x 350 x 542 Zárt égésterű fűtőkészülék Teljesítmény: 14,9-30 kw IPX4D védettség Égéstermék elvezetés: Méret (mm): 850 x 350 x , , , , , , ,- 17/64 oldal

19 ÁLLÓ FŰTŐKÉSZÜLÉKEK 2. Fő jellemzők: folyamatos, elektronikusan szabályozott lángmagasság, NTC szondás hőfokellenőrzés, elektronikus gyújtás, ionizációs lángőrzés, beépített keringető szivattyú, rádió zavarszűrő az elektronika védelmére, 3 bar-os biztonsági szelep a fűtési körben, automatikus fagyvédelem. Öntöttvas kazántest, nemesacél égő. Zárt égésterű készülékeknél beépített füstgáz és levegő mérőcsonk, az égéstermék elvezetéshez indítóidom szükséges. Ábra Típus Jellemzők SLIM i SLIM i SLIM i SLIM Fi SLIM Fi Kéményes fűtőkészülék Teljesítmény: 8,5-15 kw IPX4D védettség Égéstermék elvezetés: Ø 110 mm Beépített 10 l-es fűtési tágulási tartály Méret (mm): 850 x 350 x 520 Kéményes fűtőkészülék Teljesítmény: 11,8-23 kw IPX4D védettség Égéstermék elvezetés: Ø 130 mm Beépített 10 l-es fűtési tágulási tartály Méret (mm): 850 x 350 x 600 Kéményes fűtőkészülék Teljesítmény: 14,9-30 kw IPX4D védettség Égéstermék elvezetés: Ø 140 mm Beépített 10 l-es fűtési tágulási tartály Méret (mm): 850 x 350 x 680 Zárt égésterű fűtőkészülék Teljesítmény: 11,8-23 kw IPX4D védettség Égéstermék elvezetés: Beépített 10 l-es fűtési tágulási tartály Méret (mm): 850 x 350 x 596 Zárt égésterű fűtőkészülék Teljesítmény: 14,9-30 kw IPX4D védettség Égéstermék elvezetés: Beépített 10 l-es fűtési tágulási tartály Méret (mm): 850 x 350 x 676! , , , , ,- 18/64 oldal

20 ÁLLÓ HŐKÖZPONTOK Fő jellemzők: folyamatos, elektronikusan szabályozott lángmagasság, NTC szondás hőfokellenőrzés, elektronikus gyújtás, ionizációs lángőrzés, beépített keringető szivattyú, rádió zavarszűrő az elektronika védelmére, 3 bar-os biztonsági szelep a fűtési körben, automatikus fagyvédelem. Öntöttvas kazántest, nemesacél égő. Zárt égésterű készülékeknél beépített füstgáz és levegő mérőcsonk, az égéstermék elvezetéshez indítóidom szükséges. Ábra Típus Jellemzők SLIM i SLIM i SLIM Fi Kéményes fűtőkészülék Teljesítmény: 11,8-23 kw Beépített 50 l-es kerámia bevonatos tároló HMV hozam ( T 30 K): 400 l/30 perc IPX4D védettség Égéstermék elvezetés: Ø 130 mm Beépített 10 l-es fűtési tágulási tartály Méret (mm): 850 x 650 x 600 Kéményes fűtőkészülék Teljesítmény: 14,9-30 kw Beépített 50 l-es kerámia bevonatos tároló HMV hozam ( T 30 K): 510 l/30 perc IPX4D védettség Égéstermék elvezetés: Ø 140 mm Beépített 10 l-es fűtési tágulási tartály Méret (mm): 850 x 650 x 600 Zárt égésterű fűtőkészülék Teljesítmény: 14,9-30 kw Beépített 60 l-es nemesacél tároló HMV hozam ( T 30 K): 520 l/30 perc Égéstermék elvezetés: Beépített 10 l-es fűtési tágulási tartály Méret (mm): 850 x 650 x , , ,- 19/64 oldal

21 FÜSTGÁZ-KONDENZÁCIÓS FALI KOMBI KÉSZÜLÉK Fő jellemzők: folyamatos, elektronikusan szabályozott lángmagasság, NTC szondás hőfokellenőrzés, elektronikus gyújtás, ionizációs lángőrzés, automatikus by-pass szelep, beépített keringető szivattyú, rádió zavarszűrő az elektronika védelmére, 3 bar-os biztonsági szelep a fűtési körben, automatikus fagyvédelem. Beépített füstgáz és levegő mérőcsonk. Ábra Típus Jellemzők LUNA 3 AVANT 240 Fi Füstgáz-kondenzációs fali kombi készülék Teljesítmény: 9,8-24 kw HMV hozam ( T 25 K): 13,7 l/perc Égéstermék elvezetés (PP): Maximum füstgáz tömegáram: 14 g/s Magas hatásfok (101,5%) Beépített 8 l-es fűtési tágulási tartály Méret (mm): 760 x 450 x ,- Magas hőmérsékletű fűtési rendszerekhez ajánlott! 20/64 oldal

22 KONDENZÁCIÓS FALI FŰTŐKÉSZÜLÉKEK 1. Fő jellemzők: nemesacél primer hőcserélő, nemesacél előkeveréses égő, folyamatos, elektronikusan szabályozott lángmagasság, NTC szondás hőfokellenőrzés, elektronikus gyújtás, ionizációs lángőrzés, automatikus by-pass szelep, beépített keringető szivattyú, rádió zavarszűrő az elektronika védelmére, 3 bar-os biztonsági szelep a fűtési körben, automatikus fagyvédelem, beépített füstgáz és levegő mérőcsonk. Rendkívül alacsony NO x kibocsátás, Kék angyal minősítés. Ábra Típus Jellemzők PRIME HT PRIME HT Kondenzációs fali fűtőkészülék Teljesítmény: 3,9-12 kw Égéstermék elvezetés (PP): Maximum füstgáz tömegáram: 6 g/s Beépített időjáráskövető szabályzás Kiemelkedően magas hatásfok (109,8%) Beépített 8 l-es fűtési tágulási tartály Beépített motoros váltószelep Méret (mm): 760 x 450 x 345 Kondenzációs fali fűtőkészülék Teljesítmény: 6,8-24 kw Égéstermék elvezetés (PP): Maximum füstgáz tömegáram: 12 g/s Beépített időjáráskövető szabályzás Kiemelkedően magas hatásfok (109,8%) Beépített 8 l-es fűtési tágulási tartály Beépített motoros váltószelep Méret (mm): 760 x 450 x , ,- 21/64 oldal

23 KONDENZÁCIÓS FALI FŰTŐKÉSZÜLÉKEK 2. Fő jellemzők: nemesacél primer hőcserélő, nemesacél előkeveréses égő, folyamatos, elektronikusan szabályozott lángmagasság, NTC szondás hőfokellenőrzés, elektronikus gyújtás, ionizációs lángőrzés, automatikus by-pass szelep, beépített keringető szivattyú, rádió zavarszűrő az elektronika védelmére, 3 bar-os biztonsági szelep a fűtési körben, automatikus fagyvédelem, beépített füstgáz és levegő mérőcsonk. Rendkívül alacsony NO x kibocsátás, Kék angyal minősítés. Tartozék: kivehető digitális távvezérlő, modulációs szobatermosztát, időjáráskövető szabályzó. Ábra Típus Jellemzők LUNA 3 HT COMFORT LUNA 3 HT COMFORT LUNA 3 HT COMFORT Kondenzációs fali fűtőkészülék Teljesítmény: 2,1-12 kw Égéstermék elvezetés (PP): Maximum füstgáz tömegáram: 6 g/s Beépített időjáráskövető szabályzás Kiemelkedően magas hatásfok (109,8%) Beépített 8 l-es fűtési tágulási tartály Beépített motoros váltószelep Méret (mm): 760 x 450 x 345 Kondenzációs fali fűtőkészülék Teljesítmény: 4,9-24 kw Égéstermék elvezetés (PP): Maximum füstgáz tömegáram: 12 g/s Beépített időjáráskövető szabályzás Kiemelkedően magas hatásfok (109,8%) Beépített 8 l-es fűtési tágulási tartály Beépített motoros váltószelep Méret (mm): 760 x 450 x 345 Kondenzációs fali fűtőkészülék Teljesítmény: 5,8-28 kw Égéstermék elvezetés (PP): Maximum füstgáz tömegáram: 14 g/s Beépített időjáráskövető szabályzás Kiemelkedően magas hatásfok (109,8%) Beépített 10 l-es fűtési tágulási tartály Beépített motoros váltószelep Méret (mm): 760 x 450 x , , , , , ,- 22/64 oldal

24 KONDENZÁCIÓS FALI FŰTŐKÉSZÜLÉKEK 3. Fő jellemzők: nemesacél primer hőcserélő, nemesacél előkeveréses égő, folyamatos, elektronikusan szabályozott lángmagasság, NTC szondás hőfokellenőrzés, elektronikus gyújtás, ionizációs lángőrzés, automatikus by-pass szelep, beépített keringető szivattyú, rádió zavarszűrő az elektronika védelmére, 3 bar-os biztonsági szelep a fűtési körben, automatikus fagyvédelem, beépített füstgáz és levegő mérőcsonk. Rendkívül alacsony NO x kibocsátás, Kék angyal minősítés. Ábra Típus Jellemzők LUNA 3 SYSTEM HT MP LUNA 3 SYSTEM HT MP LUNA 3 SYSTEM HT MP Kondenzációs fali fűtőkészülék Teljesítmény: 4,5-18 kw Égéstermék elvezetés (PP): Maximum füstgáz tömegáram: 8 g/s Beépített időjáráskövető szabályzás Kiemelkedően magas hatásfok (109,8%) Beépített 8 l-es fűtési tágulási tartály Beépített motoros váltószelep Modulációs keringető szivattyú Méret (mm): 760 x 450 x 345 Kondenzációs fali fűtőkészülék Teljesítmény: 6,8-24 kw Égéstermék elvezetés (PP): Maximum füstgáz tömegáram: 12 g/s Beépített időjáráskövető szabályzás Kiemelkedően magas hatásfok (109,8%) Beépített 8 l-es fűtési tágulási tartály Beépített motoros váltószelep Modulációs keringető szivattyú Méret (mm): 760 x 450 x 345 Kondenzációs fali fűtőkészülék Teljesítmény: 9,4-33 kw Égéstermék elvezetés (PP): Maximum füstgáz tömegáram: 16 g/s Beépített időjáráskövető szabályzás Kiemelkedően magas hatásfok (109,8%) Beépített 10 l-es fűtési tágulási tartály Beépített motoros váltószelep Modulációs keringető szivattyú Méret (mm): 760 x 450 x , , ,- 23/64 oldal

25 KONDENZÁCIÓS FALI KOMBI KÉSZÜLÉKEK 1. Fő jellemzők: nemesacél primer hőcserélő, nemesacél előkeveréses égő, folyamatos, elektronikusan szabályozott lángmagasság, NTC szondás hőfokellenőrzés, elektronikus gyújtás, ionizációs lángőrzés, automatikus by-pass szelep, beépített keringető szivattyú, rádió zavarszűrő az elektronika védelmére, 3 bar-os biztonsági szelep a fűtési körben, automatikus fagyvédelem, beépített füstgáz és levegő mérőcsonk. Rendkívül alacsony NO x kibocsátás, Kék angyal minősítés. Ábra Típus Jellemzők PRIME HT 240 PRIME HT 280 PRIME HT 330 Kondenzációs fali kombi készülék Fűtési teljesítmény: 6,8-20 kw HMV teljesítmény: 6,8-24 kw HMV hozam ( T 25 K): 13,7 l/perc Égéstermék elvezetés (PP): Maximum füstgáz tömegáram: 12 g/s Beépített időjáráskövető szabályzás Kiemelkedően magas hatásfok (109,8%) Beépített 8 l-es fűtési tágulási tartály Méret (mm): 760 x 450 x 345 Kondenzációs fali kombi készülék Fűtési teljesítmény: 8,7-24 kw HMV teljesítmény: 8,7-28 kw HMV hozam ( T 25 K): 15,9 l/perc Égéstermék elvezetés (PP): Maximum füstgáz tömegáram: 14 g/s Beépített időjáráskövető szabályzás Kiemelkedően magas hatásfok (109,8%) Beépített 8 l-es fűtési tágulási tartály Méret (mm): 760 x 450 x 345 Kondenzációs fali kombi készülék Fűtési teljesítmény: 9,4-28 kw HMV teljesítmény: 9,4-33 kw HMV hozam ( T 25 K): 18,9 l/perc Égéstermék elvezetés (PP): Maximum füstgáz tömegáram: 16 g/s Beépített időjáráskövető szabályzás Kiemelkedően magas hatásfok (109,8%) Beépített 10 l-es fűtési tágulási tartály Méret (mm): 760 x 450 x , , ,- 24/64 oldal

26 KONDENZÁCIÓS FALI KOMBI KÉSZÜLÉKEK 2. Fő jellemzők: nemesacél primer hőcserélő, nemesacél előkeveréses égő, folyamatos, elektronikusan szabályozott lángmagasság, NTC szondás hőfokellenőrzés, elektronikus gyújtás, ionizációs lángőrzés, automatikus by-pass szelep, beépített keringető szivattyú, rádió zavarszűrő az elektronika védelmére, 3 bar-os biztonsági szelep a fűtési körben, automatikus fagyvédelem, beépített füstgáz és levegő mérőcsonk. Rendkívül alacsony NO x kibocsátás, Kék angyal minősítés. Tartozék: kivehető digitális távvezérlő, modulációs szobatermosztát, időjáráskövető szabályzó. Ábra Típus Jellemzők LUNA 3 HT 240 COMFORT LUNA 3 HT 280 COMFORT LUNA 3 HT 330 COMFORT Kondenzációs fali kombi készülék Fűtési teljesítmény: 4-20 kw HMV teljesítmény: 4-24 kw HMV hozam ( T 25 K): 13,7 l/perc Égéstermék elvezetés (PP): Maximum füstgáz tömegáram: 12 g/s Beépített időjáráskövető szabályzás Kiemelkedően magas hatásfok (109,8%) Beépített 8 l-es fűtési tágulási tartály Méret (mm): 760 x 450 x 345 Kondenzációs fali kombi készülék Fűtési teljesítmény: 4,8-24 kw HMV teljesítmény: 4,8-28 kw HMV hozam ( T 25 K): 15,9 l/perc Égéstermék elvezetés (PP): Maximum füstgáz tömegáram: 14 g/s Beépített időjáráskövető szabályzás Kiemelkedően magas hatásfok (109,8%) Beépített 8 l-es fűtési tágulási tartály Méret (mm): 760 x 450 x 345 Kondenzációs fali kombi készülék Fűtési teljesítmény: 9,4-28 kw HMV teljesítmény: 9,4-33 kw HMV hozam ( T 25 K): 18,9 l/perc Égéstermék elvezetés (PP): Maximum füstgáz tömegáram: 16 g/s Beépített időjáráskövető szabályzás Kiemelkedően magas hatásfok (109,8%) Beépített 10 l-es fűtési tágulási tartály Méret (mm): 760 x 450 x , , , , , ,- 25/64 oldal

27 KONDENZÁCIÓS FALI HŐKÖZPONTOK Fő jellemzők: nemesacél primer hőcserélő, nemesacél előkeveréses égő, folyamatos, elektronikusan szabályozott lángmagasság, NTC szondás hőfokellenőrzés, elektronikus gyújtás, ionizációs lángőrzés, automatikus by-pass szelep, beépített keringető szivattyú, rádió zavarszűrő az elektronika védelmére, 3 bar-os biztonsági szelep a fűtési körben, 8 bar-os biztonsági szelep a HMV körben, automatikus fagyvédelem, beépített füstgáz és levegő mérőcsonk. Rendkívül alacsony NO x kibocsátás, Kék angyal minősítés. A NUVOLA 3 HT COMFORT készülékeknél tartozék: kivehető digitális távvezérlő, modulációs szobatermosztát, időjáráskövető szabályzó. Ábra Típus Jellemzők PRIME STORAGE HT 240 NUVOLA 3 HT 240 COMFORT NUVOLA 3 HT 330 COMFORT Kondenzációs fali hőközpont Teljesítmény: 6-24 kw Beépített 45 l-es nemesacél tároló HMV hozam ( T 30 K): 385 l/30 perc Égéstermék elvezetés (PP): Maximum füstgáz tömegáram: 12 g/s Beépített időjáráskövető szabályzás Kiemelkedően magas hatásfok (109,8%) Beépített 7,5 l-es fűtési tágulási tartály Méret (mm): 950 x 600 x 466 Kondenzációs fali hőközpont Teljesítmény: 4-24 kw Beépített 45 l-es nemesacél tároló HMV hozam ( T 30 K): 385 l/30 perc Beépített 2 l-es HMV tágulási tartály Égéstermék elvezetés (PP): Maximum füstgáz tömegáram: 12 g/s Kiemelkedően magas hatásfok (109,8%) Beépített 7,5 l-es fűtési tágulási tartály Méret (mm): 950 x 600 x 466 Kondenzációs fali hőközpont Teljesítmény: 9,4-33 kw Beépített 45 l-es nemesacél tároló HMV hozam ( T 30 K): 500 l/30 perc Beépített 2 l-es HMV tágulási tartály Égéstermék elvezetés (PP): Maximum füstgáz tömegáram: 16 g/s Kiemelkedően magas hatásfok (109,8%) Beépített 7,5 l-es fűtési tágulási tartály Méret (mm): 950 x 600 x , , , , ,- 26/64 oldal

28 KONDENZÁCIÓS ÁLLÓ HŐKÖZPONTOK 1. Fő jellemzők: nemesacél primer hőcserélő, nemesacél előkeveréses égő, folyamatos, elektronikusan szabályozott lángmagasság, NTC szondás hőfokellenőrzés, elektronikus gyújtás, ionizációs lángőrzés, automatikus by-pass szelep, beépített keringető szivattyú, rádió zavarszűrő az elektronika védelmére, 3 bar-os biztonsági szelep a fűtési körben, 8 bar-os biztonsági szelep a HMV körben, automatikus fagyvédelem, beépített füstgáz és levegő mérőcsonk. Rendkívül alacsony NO x kibocsátás, Kék angyal minősítés. Alul elhelyezett beépített tároló, oldalsó takarólemezek. Ábra Típus Jellemzők PRIME HT 120 COMBI MODULO PRIME HT 240 COMBI MODULO Kondenzációs álló hőközpont 80 l-es nemesacél tárolóval PRIME HT fali fűtőkészülék + LUNA COMBI 80 l-es tároló összeépítésével Teljesítmény: 3,9-12 kw HMV hozam ( T 30 K): 250 l/30 perc Égéstermék elvezetés (PP): Maximum füstgáz tömegáram: 6 g/s Beépített időjáráskövető szabályzás Kiemelkedően magas hatásfok (109,8%) Beépített 8 l-es fűtési tágulási tartály Méret (mm): 1640 x 450 x 550 Kondenzációs álló hőközpont 80 l-es nemesacél tárolóval PRIME HT fali fűtőkészülék + LUNA COMBI 80 l-es tároló összeépítésével Teljesítmény: 6,8-24 kw HMV hozam ( T 30 K): 420 l/30 perc Égéstermék elvezetés (PP): Maximum füstgáz tömegáram: 12 g/s Beépített időjáráskövető szabályzás Kiemelkedően magas hatásfok (109,8%) Beépített 8 l-es fűtési tágulási tartály Méret (mm): 1640 x 450 x , ,- 27/64 oldal

29 KONDENZÁCIÓS ÁLLÓ HŐKÖZPONTOK 2. Fő jellemzők: nemesacél primer hőcserélő, nemesacél előkeveréses égő, folyamatos, elektronikusan szabályozott lángmagasság, NTC szondás hőfokellenőrzés, elektronikus gyújtás, ionizációs lángőrzés, automatikus by-pass szelep, beépített keringető szivattyú, rádió zavarszűrő az elektronika védelmére, 3 bar-os biztonsági szelep a fűtési körben, 8 bar-os biztonsági szelep a HMV körben, automatikus fagyvédelem, beépített füstgáz és levegő mérőcsonk. Rendkívül alacsony NO x kibocsátás, Kék angyal minősítés. Külső hőmérsékletérzékelő csatlakoztatható. Alul elhelyezett beépített tároló, oldalsó takarólemezek. Tartozék: kivehető digitális távvezérlő, modulációs szobatermosztát, időjáráskövető szabályzó. Ábra Típus Jellemzők LUNA 3 HT 120 COMFORT COMBI MODULO LUNA 3 HT 240 COMFORT COMBI MODULO LUNA 3 HT 330 COMFORT COMBI MODULO Kondenzációs álló hőközpont 80 l-es nemesacél tárolóval LUNA 3 HT COMFORT fali fűtőkészülék + LUNA COMBI 80 l-es tároló összeépítésével Teljesítmény: 2,1-12 kw HMV hozam ( T 30 K): 250 l/30 perc Égéstermék elvezetés (PP): Maximum füstgáz tömegáram: 6 g/s Kiemelkedően magas hatásfok (109,8%) Beépített 8 l-es fűtési tágulási tartály Méret (mm): 1640 x 450 x 550 Kondenzációs álló hőközpont 80 l-es nemesacél tárolóval LUNA 3 HT COMFORT fali fűtőkészülék + LUNA COMBI 80 l-es tároló összeépítésével Teljesítmény: 4,9-24 kw HMV hozam ( T 30 K): 420 l/30 perc Égéstermék elvezetés (PP): Maximum füstgáz tömegáram: 12 g/s Kiemelkedően magas hatásfok (109,8%) Beépített 8 l-es fűtési tágulási tartály Méret (mm): 1640 x 450 x 550 Kondenzációs álló hőközpont 80 l-es nemesacél tárolóval LUNA 3 HT COMFORT fali fűtőkészülék + LUNA COMBI 80 l-es tároló összeépítésével Teljesítmény: 5,6-33 kw HMV hozam ( T 30 K): 550 l/30 perc Égéstermék elvezetés (PP): Maximum füstgáz tömegáram: 14 g/s Kiemelkedően magas hatásfok (109,8%) Beépített 8 l-es fűtési tágulási tartály Méret (mm): 1640 x 450 x , , ,- 28/64 oldal

30 KONDENZÁCIÓS ÁLLÓ HŐKÖZPONTOK 3. Fő jellemzők: nemesacél primer hőcserélő, nemesacél előkeveréses égő, folyamatos, elektronikusan szabályozott lángmagasság, NTC szondás hőfokellenőrzés, elektronikus gyújtás, ionizációs lángőrzés, automatikus by-pass szelep, beépített keringető szivattyú, rádió zavarszűrő az elektronika védelmére, 3 bar-os biztonsági szelep a fűtési körben, 8 bar-os biztonsági szelep a HMV körben, automatikus fagyvédelem, beépített füstgáz és levegő mérőcsonk. Rendkívül alacsony NO x kibocsátás, Kék angyal minősítés. Külső hőmérsékletérzékelő csatlakoztatható, beépített időjáráskövető szabályzás. Modulációs keringető szivattyú. Alul elhelyezett beépített tároló, oldalsó takarólemezek. Ábra Típus Jellemzők LUNA 3 SYSTEM HT MP COMBI MODULO LUNA 3 SYSTEM HT MP COMBI MODULO LUNA 3 SYSTEM HT MP COMBI MODULO Kondenzációs álló hőközpont 80 l-es nemesacél tárolóval LUNA 3 SYSTEM HT MP fali fűtőkészülék + LUNA COMBI 80 l-es tároló összeépítésével Teljesítmény: 4,5-18 kw HMV hozam ( T 30 K): 320 l/30 perc Égéstermék elvezetés (PP): Maximum füstgáz tömegáram: 8 g/s Kiemelkedően magas hatásfok (109,8%) Beépített 8 l-es fűtési tágulási tartály Méret (mm): 1640 x 450 x 550 Kondenzációs álló hőközpont 80 l-es nemesacél tárolóval LUNA 3 SYSTEM HT MP fali fűtőkészülék + LUNA COMBI 80 l-es tároló összeépítésével Teljesítmény: 6,8-24 kw HMV hozam ( T 30 K): 420 l/30 perc Égéstermék elvezetés (PP): Maximum füstgáz tömegáram: 12 g/s Kiemelkedően magas hatásfok (109,8%) Beépített 8 l-es fűtési tágulási tartály Méret (mm): 1640 x 450 x 550 Kondenzációs álló hőközpont 80 l-es nemesacél tárolóval LUNA 3 SYSTEM HT MP fali fűtőkészülék + LUNA COMBI 80 l-es tároló összeépítésével Teljesítmény: 9,4-33 kw HMV hozam ( T 30 K): 550 l/30 perc Égéstermék elvezetés (PP): Maximum füstgáz tömegáram: 16 g/s Kiemelkedően magas hatásfok (109,8%) Beépített 8 l-es fűtési tágulási tartály Méret (mm): 1640 x 450 x , , ,- 29/64 oldal

31 KONDENZÁCIÓS ÁLLÓ HŐKÖZPONTOK 4. Fő jellemzők: nemesacél primer hőcserélő, nemesacél előkeveréses égő, folyamatos, elektronikusan szabályozott lángmagasság, NTC szondás hőfokellenőrzés, elektronikus gyújtás, ionizációs lángőrzés, automatikus by-pass szelep, beépített keringető szivattyú, rádió zavarszűrő az elektronika védelmére, 3 bar-os biztonsági szelep a fűtési körben, 8 bar-os biztonsági szelep a HMV körben, automatikus fagyvédelem, beépített füstgáz és levegő mérőcsonk. Rendkívül alacsony NO x kibocsátás, Kék angyal minősítés. Külső hőmérsékletérzékelő csatlakoztatható. Tartalmazza a szolár hidraulikus szerelvényeket, szolár keringető szivattyút, szolár ECO vezérlést, szolár tágulási tartályt, a rétegtárolót, a gázkészüléket, termosztatikus keverőszelepet. Tartozék: kivehető digitális távvezérlő, modulációs szobatermosztát, időjáráskövető szabályzó. Ábra Típus Jellemzők LUNA 3 HT 240 COMFORT SOLAR Kondenzációs álló hőközpont 200 l-es kerámia bevonatú rétegtárolóval LUNA 3 HT COMFORT 240 kombi készülék l-es rétegtároló összeépítésével + szolár hidraulikus szerelvények Teljesítmény: 4,8-24 kw HMV hozam ( T 25 K): 13,7 l/perc Égéstermék elvezetés (PP): Maximum füstgáz tömegáram: 12 g/s Kiemelkedően magas hatásfok (109,8%) Beépített 8 l-es fűtési tágulási tartály Beépített 18 l-es szolár tágulási tartály Méret (mm): 2056 x 600 x ,- 30/64 oldal

32 NAGY TELJESÍTMÉNYŰ KONDENZÁCIÓS FALI FŰTŐKÉSZÜLÉKEK 1. Fő jellemzők: Nemesacél primer hőcserélő, nemesacél előkeveréses égő, folyamatos, elektronikusan szabályozott lángmagasság, NTC szondás hőfokellenőrzés, elektronikus gyújtás, ionizációs lángőrzés, automatikus by-pass szelep, rádió zavarszűrő az elektronika védelmére, automatikus fagyvédelem, beépített füstgáz és levegő mérőcsonk. Rendkívül alacsony NO x kibocsátás, Kék angyal minősítés., beépített időjáráskövető szabályzás. Maximum 12 készülék kaszkádkapcsolásba köthető.. Kiemelkedően magas hatásfok (109,8%).. Ábra Típus Jellemzők LUNA HT RESIDENTIAL LUNA HT RESIDENTIAL LUNA HT RESIDENTIAL P LUNA HT RESIDENTIAL LUNA HT RESIDENTIAL Kondenzációs fali fűtőkészülék Teljesítmény: 14,5-35 kw Égéstermék elvezetés (PP): Koaxiális: Ø 80/125 mm Maximum füstgáz tömegáram: 16 g/s Méret (mm): 950 x 600 x 466 Kondenzációs fali fűtőkészülék Teljesítmény: 14,5-45 kw Égéstermék elvezetés (PP): Koaxiális: Ø 80/125 mm Maximum füstgáz tömegáram: 22 g/s Méret (mm): 950 x 600 x 466 Kondenzációs fali fűtőkészülék Teljesítmény: 14,5-45 kw Égéstermék elvezetés (PP): Koaxiális: Ø 80/125 mm Maximum füstgáz tömegáram: 22 g/s Beépített keringető szivattyúval Méret (mm): 950 x 600 x 466 Kondenzációs fali fűtőkészülék Teljesítmény: 15,5-55 kw Égéstermék elvezetés (PP): Koaxiális: Ø 80/125 mm Maximum füstgáz tömegáram: 27 g/s Méret (mm): 950 x 600 x 466 Kondenzációs fali fűtőkészülék Teljesítmény: 19,3-65 kw Égéstermék elvezetés (PP): Koaxiális: Ø 80/125 mm Maximum füstgáz tömegáram: 32 g/s Méret (mm): 950 x 600 x , , , , ,- 31/64 oldal

33 NAGY TELJESÍTMÉNYŰ KONDENZÁCIÓS FALI FŰTŐKÉSZÜLÉKEK 2. Fő jellemzők: Nemesacél primer hőcserélő, nemesacél előkeveréses égő, folyamatos, elektronikusan szabályozott lángmagasság, NTC szondás hőfokellenőrzés, elektronikus gyújtás, ionizációs lángőrzés, automatikus by-pass szelep, rádió zavarszűrő az elektronika védelmére, automatikus fagyvédelem, beépített füstgáz és levegő mérőcsonk. Rendkívül alacsony NOx kibocsátás, Kék angyal minősítés., beépített időjáráskövető szabályzás. Maximum 12 készülék kaszkádkapcsolásba köthető.. Kiemelkedően magas hatásfok (109,8%). Ábra Típus Jellemzők LUNA HT RESIDENTIAL LUNA HT RESIDENTIAL Kondenzációs fali fűtőkészülék Teljesítmény: 25,7-85 kw Égéstermék elvezetés (PP): Koaxiális: Ø 110/160 mm Szétválasztott: Ø Ø 110 mm Maximum füstgáz tömegáram: 41 g/s Méret (mm): 950 x 600 x 650 Kondenzációs fali fűtőkészülék Teljesítmény: kw Égéstermék elvezetés (PP): Koaxiális: Ø 110/160 mm Szétválasztott: Ø Ø 110 mm Maximum füstgáz tömegáram: 50 g/s Méret (mm): 950 x 600 x , ,- 32/64 oldal

34 NAGY TELJESÍTMÉNYŰ KONDENZÁCIÓS ÁLLÓ FŰTŐKÉSZÜLÉKEK Fő jellemzők: Nemesacél primer hőcserélő, nemesacél előkeveréses égő, folyamatos, elektronikusan szabályozott lángmagasság, NTC szondás hőfokellenőrzés, elektronikus gyújtás, ionizációs lángőrzés, automatikus by-pass szelep, rádió zavarszűrő az elektronika védelmére, automatikus fagyvédelem, beépített füstgáz és levegő mérőcsonk. Rendkívül alacsony NOx kibocsátás. Külső hőmérsékletérzékelő csatlakoztatható, Beépített időjáráskövető szabályzás. Maximum 12 készülék kaszkádkapcsolásba köthető.. Kiemelkedően magas hatásfok (109,8%).. Ábra Típus Jellemzők POWER HT POWER HT POWER HT POWER HT POWER HT POWER HT Kondenzációs álló fűtőkészülék Teljesítmény: 11,8-45 kw Égéstermék elvezetés (PP): Ø 100 Maximum füstgáz tömegáram: 22 g/s Méret (mm): 850 x 450 x 621 Kondenzációs álló fűtőkészülék Teljesítmény: 13,4-65 kw Égéstermék elvezetés (PP): Ø 100 Maximum füstgáz tömegáram: 31 g/s Méret (mm): 850 x 450 x 693 Kondenzációs álló fűtőkészülék Teljesítmény: 32,2-85 kw Égéstermék elvezetés (PP): Ø 100 Maximum füstgáz tömegáram: 41 g/s Méret (mm): 850 x 450 x 801 Kondenzációs álló fűtőkészülék Teljesítmény: 35,8-100 kw Égéstermék elvezetés (PP): Ø 100 Maximum füstgáz tömegáram: 49 g/s Méret (mm): 850 x 450 x ,8-100 kw-os kondenzációs álló fűtőkészülék Kondenzációs álló fűtőkészülék Teljesítmény: kw Égéstermék elvezetés (PP): Ø 100 Maximum füstgáz tömegáram: 59 g/s Méret (mm): 850 x 450 x 1024 Kondenzációs álló fűtőkészülék Teljesítmény: 40,4-150 kw Égéstermék elvezetés (PP): Ø 100 Maximum füstgáz tömegáram: 73 g/s Méret (mm): 850 x 450 x , , , , , ,- 33/64 oldal

35 INDIREKT FŰTÉSŰ TÁROLÓK l-es és 120 l-es tárolók Ábra Megnevezés Jellemzők UB 80 INOX UB 120 INOX LUNA COMBI MODULO SLIM UB 80 SLIM UB 120 VPA l-es álló, nemesacél melegvíz-tároló Hőcserélő teljesítmény: 33 kw Cirkulációs vezeték csatlakozási csonk 6 bar megengedett üzemi nyomás Méret (mm): 850 x 450 x C között állítható HMV Minden váltószeleppel szerelt vagy váltószelepes összekötő készlettel szerelhető fűtőkészülékekhez kapcsolható 120 l-es álló, nemesacél melegvíz-tároló Hőcserélő teljesítmény: 33 kw Cirkulációs vezeték csatlakozási csonk 6 bar megengedett üzemi nyomás Méret (mm): 850 x 600 x C között állítható HMV Minden váltószeleppel szerelt vagy váltószelepes összekötő készlettel szerelhető fűtőkészülékekhez kapcsolható 80 l-es álló, nemesacél melegvíz-tároló Hőcserélő teljesítmény: 33 kw Beépített tisztítónyílás Cirkulációs vezeték csatlakozási csonk 6 bar megengedett üzemi nyomás Méret (mm): 880 x 450 x 550 PRIME HT, LUNA 3 HT COMFORT, LUNA 3 HT SYSTEM készülékekhez Oldalsó takarólemezek és az összekötő készlet tartozék 80 l-es álló, zománcozott melegvíz-tároló Hőcserélő teljesítmény: 28,5 kw 6 bar megengedett üzemi nyomás Cirkulációs vezeték csatlakozási csonk Szögletes kivitel, zománcozott burkolat Méret (mm): 850 x 450 x l-es álló, zománcozott melegvíz-tároló Hőcserélő teljesítmény: 33,7 kw 6 bar megengedett üzemi nyomás Cirkulációs vezeték csatlakozási csonk Szögletes kivitel, zománcozott burkolat Méret (mm): 850 x 600 x l-es álló, zománcozott melegvíz-tároló Hőcserélő teljesítmény: 25 kw 10 bar megengedett üzemi nyomás Cirkulációs vezeték csatlakozási csonk Beépített Mg védőanód Hengeres kivitel, polisztirol burkolat Fali fűtőkészülék alá helyezhető Méret (mm): 880 x Ø , , , , , ,- 34/64 oldal

36 INDIREKT FŰTÉSŰ TÁROLÓK 2. Egy vagy két hőcserélős HMV tárolók 1. Ábra Megnevezés Jellemzők 200 SC LSC DC LSC SC LSC DC LSC SC LSC DC LSC l-es egy hőcserélős HMV tároló Poliuretán szigeteléssel, kék köpennyel Szigetelés vastagsága: 50 mm Maximum üzemi nyomás: 8 bar Maximum üzemi nyomás a hőcserélőben: 8 bar Tömeg: 95 kg Méret (mm): 1310 x Ø 600 Hőcserélő teljesítménye: 29 kw ( T 35 K) 200 l-es két hőcserélős HMV tároló Poliuretán szigeteléssel, kék köpennyel Szigetelés vastagsága: 50 mm Maximum üzemi nyomás: 8 bar Maximum üzemi nyomás a hőcserélőben: 8 bar Tömeg: 107 kg Méret (mm): 1310 x Ø 600 Alsó hőcserélő teljesítménye: 26 kw ( T 35 K) Felső hőcserélő teljesítménye: 22 kw ( T 35 K) 300 l-es egy hőcserélős HMV tároló Poliuretán szigeteléssel, kék köpennyel Szigetelés vastagsága: 50 mm Maximum üzemi nyomás: 8 bar Maximum üzemi nyomás a hőcserélőben: 8 bar Tömeg: 103 kg Méret (mm): 1780 x Ø 600 Hőcserélő teljesítménye: 43 kw ( T 35 K) 300 l-es két hőcserélős HMV tároló Poliuretán szigeteléssel, kék köpennyel Szigetelés vastagsága: 50 mm Maximum üzemi nyomás: 8 bar Maximum üzemi nyomás a hőcserélőben: 8 bar Tömeg: 119 kg Méret (mm): 1780 x Ø 600 Alsó hőcserélő teljesítménye: 43 kw ( T 35 K) Felső hőcserélő teljesítménye: 35 kw ( T 35 K) 400 l-es egy hőcserélős HMV tároló Poliuretán szigeteléssel, kék köpennyel Szigetelés vastagsága: 50 mm Maximum üzemi nyomás: 8 bar Maximum üzemi nyomás a hőcserélőben: 8 bar Tömeg: 155 kg Méret (mm): 1580 x Ø 740 Hőcserélő teljesítménye: 49 kw ( T 35 K) 400 l-es két hőcserélős HMV tároló Poliuretán szigeteléssel, kék köpennyel Szigetelés vastagsága: 50mm Maximum üzemi nyomás: 8 bar Maximum üzemi nyomás a hőcserélőben: 8 bar Tömeg: 178 kg Méret (mm): 1580 x Ø 740 Alsó hőcserélő teljesítménye: 49 kw ( T 35 K) Felső hőcserélő teljesítménye: 29 kw ( T 35 K) , , , , , ,- 35/64 oldal

37 INDIREKT FŰTÉSŰ TÁROLÓK 3. Egy vagy két hőcserélős HMV tárolók 2. Ábra Megnevezés Jellemzők 500 DC LSC DC LSC SC LSC DC LSC l-es két hőcserélős HMV tároló Poliuretán szigeteléssel Szigetelés vastagsága: 50 mm Maximum üzemi nyomás: 10 bar Maximum üzemi nyomás a hőcserélőben: 10 bar Tömeg: 190 kg Méret (mm): 1805 x Ø 760 Alsó hőcserélő teljesítménye: 57 kw ( T 35 K) Felső hőcserélő teljesítménye: 26 kw ( T 35 K) 800 l-es két hőcserélős HMV tároló Poliuretán szigeteléssel Szigetelés vastagsága: 85 mm Maximum üzemi nyomás: 10 bar Maximum üzemi nyomás a hőcserélőben: 10 bar Tömeg: 205 kg Méret (mm): 1905 x Ø 990 Alsó hőcserélő teljesítménye: 72 kw ( T 35 K) Felső hőcserélő teljesítménye: 45 kw ( T 35 K) 1000 l-es egy hőcserélős HMV tároló Poliuretán szigeteléssel Szigetelés vastagsága: 85 mm Maximum üzemi nyomás: 10 bar Maximum üzemi nyomás a hőcserélőben: 10 bar Tömeg: 206 kg Méret (mm): 2155 x Ø 990 Hőcserélő teljesítménye: 72 kw ( T 35 K) 1000 l-es két hőcserélős HMV tároló Poliuretán szigeteléssel Szigetelés vastagsága: 85 mm Maximum üzemi nyomás: 10 bar Maximum üzemi nyomás a hőcserélőben: 10 bar Tömeg: 243 kg Méret (mm): 2155 x Ø 990 Alsó hőcserélő teljesítménye: 72 kw ( T 35 K) Felső hőcserélő teljesítménye: 54 kw ( T 35 K) , , , , DC LSC l-es két hőcserélős HMV tároló Poliuretán szigeteléssel Szigetelés vastagsága: 100 mm Maximum üzemi nyomás: 10 bar Maximum üzemi nyomás a hőcserélőben: 10 bar Tömeg: 386 kg Méret (mm): 2285 x Ø 1200 Alsó hőcserélő teljesítménye: 135 kw ( T 35 K) Felső hőcserélő teljesítménye: 75 kw ( T 35 K) ,- 36/64 oldal

38 INDIREKT FŰTÉSŰ TÁROLÓK 4. Fűtési és HMV tárolók Ábra Megnevezés Jellemzők UBTT 1000 LSC UBPT 1000 LSC UBPT 2000 LSC l-es két hőcserélős kombi tároló Egybeépített 780 l-es puffer és 220 l-es HMV tároló Poliuretán szigeteléssel Szigetelés vastagsága: 85 mm Maximum üzemi nyomás: 10 bar Maximum üzemi nyomás a hőcserélőben: 10 bar Tömeg: 245 kg Méret: 2090 mm x Ø 990 mm 1000 l-es két hőcserélős fűtési puffer tároló Higiéniai rétegtöltésű HMV előállítással Poliuretán szigeteléssel Szigetelés vastagsága: 85 mm Maximum üzemi nyomás: 10 bar Maximum üzemi nyomás a hőcserélőben: 10 bar Tömeg: 210 kg Méret: 2110 mm x Ø 1030 mm 2000 l-es két hőcserélős fűtési puffer tároló Higiéniai rétegtöltésű HMV előállítással Poliuretán szigeteléssel Szigetelés vastagsága: 100 mm Maximum üzemi nyomás: 10 bar Maximum üzemi nyomás a hőcserélőben: 10 bar Tömeg: 325 kg Méret: 2380 mm x Ø 1340 mm , , ,- UBPU 1500 LSC l-es egy hőcserélős fűtési puffer tároló Poliuretán szigeteléssel Szigetelés vastagsága: 85 mm Maximum üzemi nyomás: 10 bar Maximum üzemi nyomás a hőcserélőben: 10 bar Tömeg: 230 kg Méret: 2150 mm x Ø 1300 mm ,- 37/64 oldal

39 ÉGÉSTERMÉK ELVEZETÉS 1. Alumínium koaxiális Ø 60/100 mm-es elvezetés 1. Ábra Megnevezés Jellemzők Alumínium egyenes indítóidom KHG Ø 60/100 mm Tokos csatlakozással 4 390,- Alumínium könyökindítóidom 90 KHG Ø 60/100 mm Tokos csatlakozással A kazánoldali csatlakozáshoz tömítőgyűrű és bilincs 5 100,- Alumínium ellenőrző könyök-indítóidom 90 KHG Ø 60/100 mm Tokos csatlakozással A kazánoldali csatlakozáshoz tömítőgyűrű és bilincs ,- - Alumínium könyökindítóidom 45 KHG Alumíniumkönyök 90 KHG Ø 60/100 mm; Tokos csatlakozással MAIN DIGIT készülékekhez 4 390,- Ø 60/100 mm Tokos csatlakozással 5 100,- Alumíniumkönyök 45 KHG Ø 60/100 mm Tokos csatlakozással 4 300,- Alumínium toldócső KHG Alumínium toldócső KHG Alumíniumcső védőráccsal KHG Ø 60/100 mm L=1000 mm Tokos csatlakozással Ø 60/100 mm L=500 mm Tokos csatlakozással Ø 60/100 mm L=750 mm Tokos csatlakozással 8 030, , ,- 38/64 oldal

40 ÉGÉSTERMÉK ELVEZETÉS 2. Alumínium koaxiális Ø 60/100 mm-es elvezetés 2. Ábra Megnevezés Jellemzők Koaxiális külső végelem függőleges égéstermékkivezetéshez KHG Ø 60/100 mm L=998 mm (fekete záróelemmel) ,- Bilincs koaxiális csőhöz KHG Ellenőrző idom KHG Tokos kondenzvízgyűjtő, leeresztő KHG LAS csatlakozó készlet KHG Lapostető átvezető KHG Ø 60/100 mm Ø 60/100 mm L=330 mm Tokos csatlakozással Ø60/100 mm L=110 mm Koaxiális égéstermék elvezetésénél a kondenzátum leválasztására Ø 60/100 mm L=1000 mm (Ø 60 mm) L=720 mm (Ø 100 mm) Ø 100 mm Függőleges kivezetéshez 2 900, , , , ,- Ferdetető-átvezető KHG Ø 100 mm tetősíkhoz Függőleges kivezetéshez 9 680,- Belső takaróelem KHG Ø 100 mm 1 540,- 39/64 oldal

41 ÉGÉSTERMÉK ELVEZETÉS 3. Polipropilén koaxiális Ø 60/100 mm-es elvezetés Ábra Megnevezés Jellemzők Kondenzációs könyök 90 Ø 60/100 mm Kondenzációs készülékekhez 5 170,- KHG Kondenzációs könyök 45 Ø 60/100 mm Kondenzációs készülékekhez 5 170,- KHG Kondenzációs toldócső KHG Koaxiális külső végelem függőleges égéstermékkivezetéshez KHG Ø 60/100 mm L=1000 mm Kondenzációs készülékekhez Ø 60/100 mm L=998 mm (fekete záróelemmel) 8 140, ,- Koaxiális kivezetőcső védőráccsal KHG Lapostető-átvezető KHG Ø 60/100 mm L=7500 mm Kondenzációs készülékekhez Vízszintes kivezetéshez Ø 100 mm Függőleges kivezetéshez 9 350, ,- Ferdetető-átvezető KHG Ø 100 mm; os tetősíkhoz Függőleges kivezetéshez 9 680,- Belső takaróelem KHG Ø 100 mm 1 540,- 40/64 oldal

42 ÉGÉSTERMÉK ELVEZETÉS 4. Polipropilén koaxiális Ø 80/125 mm-es elvezetés Ábra Megnevezés Jellemzők Kondenzációs könyök 90 Ø 80/125 mm Kondenzációs készülékekhez 7 150,- KHG Kondenzációs könyök 45 Ø 80/125 mm Kondenzációs készülékekhez 6 490,- KHG Kondenzációs toldócső KHG Kondenzációs toldócső KHG Kondenzációs bővítő idom KHG Koaxiális külső végelem függőleges égéstermékkivezetéshez KHG Ø 80/125 mm L=1000 mm Kondenzációs készülékekhez Ø 80/125 mm L=500 mm Kondenzációs készülékekhez Bővítő idom Ø 60/100 mm-ről Ø 80/125 mm-re Kondenzációs készülékekhez Ø 80/125 mm L=998 mm (fekete záróelemmel) , , , ,- Kondenzációs turbócső védőráccsal KHG Lapostető-átvezető KHG Ø 80/125 mm L=750 mm Kondenzációs készülékekhez Vízszintes kivezetéshez Ø 125 mm Függőleges kivezetéshez , ,- Ferdetető-átvezető KHG Ø 125 mm os tetősíkhoz Függőleges kivezetéshez 7 500,- 41/64 oldal

43 ÉGÉSTERMÉK ELVEZETÉS 5. Polipropilén koaxiális Ø 110/160 mm-es elvezetés Ábra Megnevezés Jellemzők Kondenzációs könyök 90 Ø 110/160 mm Kondenzációs készülékekhez ,- KHG Kondenzációs könyök 45 Ø 110/160 mm Kondenzációs készülékekhez ,- KHG Kondenzációs toldócső KHG Kondenzációs toldócső KHG Kondenzációs turbócső védőráccsal (polipropilén KHG Koaxiális külső végelem függőleges égéstermékkivezetéshez KHG Ø 110/160 mm L=1000 mm Kondenzációs készülékekhez Ø 110/160 mm L=500 mm Kondenzációs készülékekhez Ø 110/160 mm L=1000 mm; Kondenzációs készülékekhez Vízszintes kivezetéshez Ø 110/160 mm L=1500 mm (fekete záróelemmel) , , , ,- Lapostető-átvezető KHG Ø 160 mm Függőleges kivezetéshez ,- Ferdetető-átvezető KHG Ø 160 mm os tetősíkhoz Függőleges kivezetéshez ,- 42/64 oldal

44 ÉGÉSTERMÉK ELVEZETÉS 6. Alumínium szétválasztott Ø 80 mm-es elvezetés 1. Ábra Megnevezés Jellemzők AFR szétválasztott égéstermék-elvezető készlet, indítóidom KHG AFR szétválasztott égéstermék-elvezető készlet, indítóidom KHG Alumíniumkönyök 90 KHG Ø 60/100 mm-ről Ø 80 - Ø 80 mm-re Bővítővel, tömítéssel, bilinccsel és huzatszabályzóval Ø 60/100 mm-ről Ø 80 - Ø 80 mm-re Bővítővel, tömítéssel, bilinccsel és huzatszabályzóval MAIN DIGIT készülékekhez Ø 80 mm 9 240, , ,- Alumíniumkönyök 45 KHG Ø 80 mm 5 940,- Alumínium toldócső KHG Alumínium toldócső KHG Alumínium toldócső KHG Alumínium toldócső KHG Alumínium toldócső KHG Ø 80 mm L=2000 mm ,- Ø 80 mm L=1000 mm 7 260,- Ø 80 mm L=500 mm 4 290,- Ø 80 mm L=1000 mm Ø 80 mm L=500 mm 6 930, ,- 43/64 oldal

45 ÉGÉSTERMÉK ELVEZETÉS 7. Alumínium szétválasztott Ø 80 mm-es elvezetés 2. Ábra Megnevezés Jellemzők Szigetelt könyök 90 KHG Ø 80 mm Külső Ø 100 mm ,- Szigetelt könyök 45 KHG Ø 80 mm Külső Ø 100 mm ,- Szigetelt toldócső KHG Szigetelt toldócső KHG Szigetelt csőbilincs KHG Vízszintes oldalfali kivezetés KHG Koaxiális külső végelem függőleges égéstermék kivezetéshez KHG Védőkosár KHG Ø 80mm Külső Ø 100 mm L=1000 mm Ø 80 mm Külső Ø 100 mm L= 500 mm Ø 80 mm Tömítéssel Ø 80 - Ø 80 mm L=960 mm Szétválasztott rendszerhez Koaxiális Ø 60/100 mm végződéssel Ø 80 - Ø 80 mm L=1150 mm Szétválasztott rendszerhez Koaxiális Ø 60/100 mm végződéssel Ø 80 mm , , , , , ,- 44/64 oldal

46 ÉGÉSTERMÉK ELVEZETÉS 8. Alumínium szétválasztott Ø 80 mm-es elvezetés 3. Ábra Megnevezés Jellemzők Belső takaróelem KHG Belső takaróelem, szigetelt csőhöz KHG Külső takaróelem KHG Ø 80 mm Ø 100 mm Ø 80 mm 1 540, , ,- Csőközpontosító KHG Ø 80 mm 5 db/csomag ,- Fali tartóbilincs KHG Ø 80 mm 5 db/ csomag 1 540,- Kondenzvíz gyűjtő, leeresztő KHG Ø 80 mm Nem szerelhető HT (kondenzációs) készülékekhez! 9 350,- Levegő bevezető, égéstermék-kivezető tok KHG ,- Égéstermék-kivezető tok KHG ,- 45/64 oldal

47 ÉGÉSTERMÉK ELVEZETÉS 9. Polipropilén szétválasztott Ø 60, Ø 80, Ø 110 mm-es elvezetés 1. Ábra Megnevezés Jellemzők Kondenzációs indítóidom szétválasztott elvezetéshez Ø 60/100 mm-ről Ø 80 - Ø 80 mm-re Bővítővel, tömítéssel 9 460,- KHG Kondenzációs indítóidom szétválasztott elvezetéshez KHG Kondenzációs indítóidom szétválasztott elvezetéshez Ø 80/125 mm-ről Ø 80 - Ø 80 mm-re Bővítővel, tömítéssel LUNA HT 1.350, LUNA HT 1.450, LUNA HT 1.550, LUNA HT készülékekhez Ø 110/160 mm-ről Ø Ø 110 mm-re Bővítővel, tömítéssel LUNA HT 1.850, LUNA HT készülékekhez , ,- KHG Kondenzációs könyök 90 KHG Kondenzációs könyök 90 KHG Kondenzációs könyök 90 KHG Kondenzációs könyök 45 KHG Kondenzációs könyök 45 (polipropilén Ø 60 mm HT (kondenzációs) készülékekhez 3 550,- Ø 80 mm HT (kondenzációs) készülékekhez 4 620,- Ø 110 mm LUNA HT 1.850, LUNA HT , POWER HT készülékekhez 4 290,- Ø 60 mm HT (kondenzációs) készülékekhez 3 670,- Ø 80 mm HT (kondenzációs) készülékekhez 4 290,- KHG Kondenzációs könyök 45 KHG Ø 110 mm LUNA HT 1.850, LUNA HT , POWER HT készülékekhez 3 630,- 46/64 oldal

48 ÉGÉSTERMÉK ELVEZETÉS 10. Polipropilén szétválasztott Ø 60, Ø 80, Ø 110 mm-es elvezetés 2. Ábra Megnevezés Jellemzők Kondenzációs toldócső Ø 60 mm L=500 mm 4 620,- KHG Kondenzációs toldócső Ø 60 mm L=1000 mm 4 560,- KHG Kondenzációs toldócső KHG Ø 80 mm L=500 mm 2 900,- Kondenzációs toldócső Ø 80 mm L=1000 mm 4 200,- KHG Kondenzációs toldócső KHW Kondenzációs toldócső KHW Védőkosár KHG Védőkosár KHG Ø 110 mm L=500 mm LUNA HT 1.850, LUNA HT , POWER HT készülékekhez Ø 110 mm L=1000 mm LUNA HT 1.850, LUNA HT , POWER HT készülékekhez Ø 60 mm Ø 80 mm 5 940, , , ,- 47/64 oldal

49 ÉGÉSTERMÉK ELVEZETÉS 11. Polipropilén szétválasztott Ø 60, Ø 80, Ø 110 mm-es elvezetés 3. Ábra Megnevezés Jellemzők Kondenzációs flexibilis cső Ø 80 mm L=1,5 m 8 580,- KHG Kondenzációs flexibilis cső KHG Kondenzációs könyök tartósínnel kondenzvíz leeresztővel KHG Kondenzációs könyök tartósínnel KHG Csőközpontosító KHG Ø 80 mm L=20 m Ø 80 mm Ø 80 mm Ø 80 mm (3 db /csomag) , , , ,- Rögzítő gyűrű flexibilis csőhöz KHG Kondenzációs indítóidom B23 elvezetéshez KHG Ø 80 mm Ø 80 mm 2 860, ,- 48/64 oldal

50 ÉGÉSTERMÉK ELVEZETÉS 12. Polipropilén szétválasztott Ø 60, Ø 80, Ø 110 mm-es elvezetés 4. Ábra Megnevezés Jellemzők Koaxiális külső idom függőleges égéstermékkivezetéshez KHG Koaxiális külső végelem függőleges égéstermékkivezetéshez Ø 80 - Ø 80 mm L=1150 mm (fekete záróelem) Szétválasztott rendszerhez Koaxiális Ø 60/100 mm végződéssel Ø 80/125 mm (fekete záróelem) Szétválasztott rendszerhez Koaxiális Ø 80/125 mm végződéssel , ,- KHG Adapter égéstermékkivezetéshez KHG Csőközpontosító KHG Csőközpontosító KHG Kondenzációs bővítő KHG Lapostető-átvezető KHG Ø 80 - Ø 80 mm 6 930,- Szétválasztott rendszerhez Koaxiális Ø 80/125 mm végződéssel Ø 60 mm 5 db/csomag ,- Ø 80 mm 5 db/csomag ,- Ø 60 mm-ről Ø 80 mm-re Ø 100 mm Függőleges kivezetéshez 2 640, ,- Ferdetető-átvezető KHG Ø 100 mm os tetősíkhoz Függőleges kivezetéshez 9 680,- Belső takaróelem KHG Ø 100 mm 1 540,- Lapostető-átvezető KHG Ferdetető-átvezető KHG Ø 125 mm Függőleges kivezetéshez LUNA HT 1.350, LUNA HT 1.450, LUNA HT 1.550, LUNA HT készülékekhez Ø 125 mm os tetősíkhoz LUNA HT 1.350, LUNA HT 1.450, LUNA HT 1.550, LUNA HT készülékekhez 5 700, ,- 49/64 oldal

51 ÉGÉSTERMÉK ELVEZETÉS 13. Polipropilén füstgáz-kaszkád, Ø 125 mm-es, Ø 160 mm-es Ø 200 mm-es elvezetés 1. Ábra Megnevezés Jellemzők Füstgáz-elvezető készlett két készülék összekapcsolásához Ø 125 mm 2 db bővítővel Ø 110 mm-ről Ø 125 mm-re 2 db kondenzátum szifonnal 2 db ellenőrző idommal ,- KHG Füstgáz-elvezető készlet a 3. készülék bekapcsolásához KHG Kondenzációs könyök 90 Ø 125 mm 1 db bővítővel Ø 110 mm-ről Ø 125 mm-re 1 db kondenzátum szifonnal 1 db ellenőrző idommal Ø 125 mm , ,- KHG Kondenzációs könyök 45 KHG Kondenzációs toldócső Ø 125 mm 1 pár ,- Ø 125 mm L=1000 mm ,- KHG Füstgáz-elvezető készlet két készülék összekapcsolásához KHW Füstgáz-elvezető készlet a 3. készülék bekapcsolásához KHW Kondenzációs könyök 90 Ø 160 mm 2 db bővítővel Ø 110 mm-ről Ø 160 mm-re 2 db kondenzátum szifonnal 2 db ellenőrző idommal Ø 160 mm 1 db bővítővel Ø 110 mm-ről Ø 160 mm-re 1 db kondenzátum szifonnal 1 db ellenőrző idommal Ø 160 mm , , ,- KHW Kondenzációs toldócső Ø 160 mm L=1000 mm ,- KHW /64 oldal

52 ÉGÉSTERMÉK ELVEZETÉS 14. Polipropilén füstgáz-kaszkád, Ø 125 mm-es, Ø 160 mm-es Ø 200 mm-es elvezetés 2. Ábra Megnevezés Jellemzők Füstgáz-elvezető készlett két készülék összekapcsolásához Ø 200 mm 2 db bővítővel Ø 110 mm-ről Ø 200 mm-re 2 db kondenzátum szifonnal 2 db ellenőrző idommal ,- KHW Füstgáz-elvezető készlet a 3. készülék bekapcsolásához KHW Kondenzációs könyök 90 Ø 200 mm 1 db bővítővel Ø 110 mm-ről Ø 200 mm-re 1 db kondenzátum szifonnal 1 db ellenőrző idommal Ø 200 mm , ,- KHW Kondenzációs toldócső Ø 200 mm L=1000 mm ,- KHW Kondenzvíz gyűjtő idom KHG Kondenzvíz gyűjtő idom visszaáramlás gátló szelepekkel KHW Ø 110/110 mm A kaszkád égéstermék elvezető rendszer és a készülék összekötéséhez LUNA HT 1.850, LUNA HT , POWER HT készülékekhez Ø 110/110 mm A kaszkád égéstermék elvezető rendszer és a készülék összekötéséhez LUNA HT 1.850, LUNA HT , POWER HT készülékekhez ,- Bővítő idom KHW Bővítő kondenzvízgyűjtővel KHG Ø 100 mm-ről Ø 110 mm-re POWER HT készülékekhez Ø 80 mm-ről Ø 110 mm-re A kaszkád égéstermék elvezető rendszer és a készülék összekötéséhez LUNA HT 1.350, LUNA HT 1.450, LUNA HT 1.550, LUNA HT készülékekhez , ,- 51/64 oldal

53 SZERELVÉNYEK 1. Bekötő és összekötő egységek 1. Ábra Megnevezés Jellemzők Összekötő készlet szivattyúval KHW Összekötő készlet KHG Cirkulációs csatlakozóidom KHG Szelep, szűrővel, használati vízhez KHG Szelep, szűrővel, fűtési előremenő/visszatérő ágra SLIM kazán és UB INOX tároló összekötésére szivattyúval, SLIM Fi, FiN készülékekhez, 1½ és ¾ menettel LUNA 3, HT fűtőkészülékek és UB INOX vagy idegen tároló összekötésére 2 db 900 mm flexibilis cső, 2 db T-idom, 1 db golyóscsap NUVOLA 3 COMFORT, NUVOLA 3 COMFORT HT, PRIME STORAGE HT készülékekhez MAIN DIGIT, MAINFOUR, ECO 3, LUNA 3 COMFORT, ECO 3 COMPACT készülékekhez MAIN DIGIT, MAINFOUR, ECO 3, LUNA 3 COMFORT, ECO 3 COMPACT készülékekhez , , , , ,- KHG Összekötő készlet motoros váltószeleppel KHG Motor váltószelephez KHG FOURTECH, ECO 3, ECOFOUR fűtőkészülékek és UB INOX vagy idegen NTC érzékelő fogadására alkalmas tárolók összekötésére A készlet tartalma: motoros váltószelep, 2 db ¾ flexibilis bekötőcső (120 cm és 80 cm), NTC-érzékelő, T idom Indirekt tároló bekötéséhez LUNA 3 COMFORT fűtőkészülékekhez , ,- HMV-érzékelő készlet szivattyúindító vezetékkel KHW Idegen indirekt tároló szivattyús elektromos összekötéséhez Merülő érzékelővel SLIM készülékekhez 9 350,- 52/64 oldal

54 SZERELVÉNYEK 2. Bekötő és összekötő egységek 2. Ábra Megnevezés Jellemzők Hidraulikus szerelvénycsoport egyenkénti bekötéséhez KHG Hidraulikus szerelvénycsoport kaszkádbekötéshez KHG Hidraulikus váltó KHG H Hidraulikus szerelvénycsoport egyenkénti vagy kaszkádbekötéshez KHG Hidraulikus osztóváz egyenkénti vagy utolsó kaszkádbekötéshez KHG A készlet tartalma: primer köri keringető szivattyú, 3 bar-os biztonsági szelep, visszacsapó szelep, G¾ csatlakozócsonk (tágulási tartályhoz), két elzárócsap, hidraulikus váltó LUNA HT 1.350, LUNA HT 1.450, LUNA HT 1.550, LUNA HT készülékekhez A készlet tartalma: Előremenő/visszatérő ági csatlakozók, 3 járatú csap előremenő, elzárócsap visszatérő, visszacsapó-szelep, primer köri keringető szivattyú, 3 bar-os biztonsági szelep G¾ - G½ szűkítővel, záródugók G2½ - G1½ - G¾, tömítések G2½ - G1½ - G¾ LUNA HT 1.350, LUNA HT 1.450, LUNA HT 1.550, LUNA HT készülékekhez Készülékoldali csatlakozás: G1¼ Fűtőrendszer-oldali csatlakozás: G2½ LUNA HT 1.350, LUNA HT 1.450, LUNA HT 1.550, LUNA HT készülékekhez , , ,- A készlet tartalma: Elzárócsap az előremenő és visszatérő oldalon, 3 bar-os biztonsági szelep, primer köri keringető szivattyú, visszacsapó szelep, csatlakozási csonk a tágulási ,- tartályhoz a visszatérőoldalon, tömítések, elzáró-kupakok, méret: G1½ LUNA HT 1.850, LUNA HT készülékekhez Tömítések és zárókupakok az előremenő és a visszatérő ágon. LUNA HT 1.850, LUNA HT készülékekhez ,- Hidraulikus osztóváz kaszkádbekötéséhez KHG Tömítések és zárókupakok az előremenő és a visszatérő ágon. LUNA HT 1.850, LUNA HT készülékekhez ,- 53/64 oldal

55 SZERELVÉNYEK 3. Bekötő és összekötő egységek 3. Ábra Megnevezés Jellemzők Hidraulikus szerelvénycsoport egyenkénti vagy kaszkád-bekötéshez KHW Hidraulikus szerelvénycsoport második szivattyúval KHW Hidraulikus osztóváz egyenkénti vagy utolsó kaszkádkazán bekötéséhez Elzáró szelep az előremenő és visszatérő oldalon, 3 bar-os biztonsági szelep primer köri keringető szivattyú, visszacsapó szelep a visszatérő oldalon Méret: G1½ - G1½ (G1¼ *) Tömítések, elzáró kupakok POWER HT készülékhez * csak az es típushoz Primer köri tömegáram növelésére. Elzáró szelep, primer köri keringető szivattyú, visszacsapó szelep a visszatérőoldalon Méret: G1½ - G1½ (G1¼ *) Tömítések, elzáró kupakok POWER HT készülékhez * csak az es típushoz Tömítések és zárókupakok az előremenő és a visszatérő ágon POWER HT készülékhez , , ,- KHW Hidraulikus osztóváz kaszkádkazán bekötéséhez KHW Hidraulikus osztóváz kaszkádkazán bekötéséhez KHW Tömítések és zárókupakok az előremenő és a visszatérő ágon POWER HT készülékhez A készülékek egymástól 450 mm-re történő elhelyezése esetén Tömítések és zárókupakok az előremenő és a visszatérő ágon POWER HT készülékhez A készülékek egymástól 20 mm-re történő elhelyezése esetén , ,- 54/64 oldal

56 SZERELVÉNYEK 4. Padlófűtési modulok Ábra Megnevezés Jellemzők Fűtési modul egy kevert és egy direkt körhöz KFG Fűtési modul egy kevert és egy direkt körhöz KHG Fűtési modul egy kevert és egy direkt körhöz KHG Keringető szivattyú a 2. direkt körhöz KHG Keringető szivattyú a 2. direkt körhöz KHG Fűtési modul egy kevert és egy direkt körhöz KSL Fűtési modul egy kevert és egy direkt körhöz KSL Vezérlő elektronikával, szivattyúval, motoros keverőszeleppel, külső hőmérséklet érzékelővel MAIN DIGIT, ECO 3, FOURTECH, ECOFOUR, LUNA 3 COMFORT, NUVOLA 3 COMFORT, PRIME HT, LUNA 3 COMFORT HT, NUVOLA 3 COMFORT HT, LUNA 3 SYSTEM HT, SLIM, készülékekhez Vezérlő elektronikával, szivattyúval, motoros keverőszeleppel, AVS75 interfésszel LUNA 3 HT COMFORT készülékekhez Vezérlő elektronikával, szivattyúval, motoros keverőszeleppel, AGU interfésszel LUNA 3 SYSTEM HT készülékekhez A KFG és KHG modulokhoz +1 direkt kör esetén A KFG modulhoz +1 direkt kör esetén Vegyes fűtési rendszer kialakításához, szivattyúval, motoros keverőszeleppel, AGU interfésszel LUNA 3 HT SYSTEM COMBI MODULO készülékekhez Vegyes fűtési rendszer kialakításához Vezérlő elektronikával, szivattyúval, motoros keverőszeleppel, AVS 75 interfésszel LUNA3 HT COMFORT COMBI készülékekhez , , , , , , ,- 55/64 oldal

57 SZERELVÉNYEK 5. Egyéb tartozékok 1. Ábra Megnevezés Jellemzők BAXI kondenzátum semlegesítő KHG Maximális kondenzvíz mennyiség: 20 l/h Kondenzációs gázkészülékekhez Maximum 116 kw-ig Méret (mm): 365 x 87,5 (magasság x szélesség csonkokkal együtt) A granulátumot nem tartalmazza! ,- BAXI kondenzátum semlegesítő KHG Beépíthető 4 l-es tágulási tartály KHG Maximális kondenzvíz mennyiség: 56 l/h Kondenzációs gázkészülékekhez Maximum 350 kw-ig Méret (mm): 260 x 220 x 480 A granulátumot nem tartalmazza! HMV-tágulási tartály UB INOX tárolókhoz , ,- Beépíthető 2 l-es tágulási tartály KHG Beépíthető 2 l-es tágulási tartály KHG HMV-tágulási tartály NUVOLA 3 B40 készülékekhez HMV-tágulási tartály PRIME STORAGE HT készülékhez , ,- 56/64 oldal

58 SZERELVÉNYEK 6. Egyéb tartozékok 2. Ábra Megnevezés Jellemzők Tartókonzol zárt égésterű készülékekhez KHG PRIME HT, LUNA 3 HT SYSTEM, LUNA 3 HT COMFORT, LUNA 3 COMFORT, ECO 3 készülékekhez (LUNA 3 COMFORT kéményes készülékekhez is) 1 890,- Tartókonzol kondenzációs készülékekhez KHG Felső burkolat kéményes, fali készülékekhez KHG Alsó borítás fali készülékekhez KHG Felső burkolat zárt égésterű fali készülékekhez KHG Szerelődoboz RVA szabályzókhoz KHG NUVOLA 3 HT COMFORT, PRIME HT STORAGE készülékekhez LUNA 3 COMFORT, ECO 3 24 kw-os kéményes készülékekhez Az alsó borítással együtt nem használható! LUNA 3 COMFORT, ECO 3 készülékekhez A felső burkolattal együtt nem használható! LUNA 3 COMFORT, ECO 3 zárt égésterű készülékekhez A védőborítás megvédi a készüléket víztől, szennyeződéstől. 2 db RVA szabályzó beépítésére 4 800, , , , ,- 57/64 oldal

59 SZABÁLYZÁS 1. Szobatermosztátok és távvezérlők Ábra Megnevezés Jellemzők Kézi vezérlésű szobatermosztát KHG Szabályzási tartomány: 5-30 C Tápfeszültség: 230 V 3 520,- NICETIME digitális szobatermosztát Heti programozású Szabadságos program Tápfeszültség: 230 V ,- KHG MAGICTIME digitális szobatermosztát KHG QAA 50 beltéri kezelőegység, távvezérlő KHG Heti programozású Szabadságos program Fűtésoptimalizálás Hűtés-fűtés szabályzásra alkalmas Telefonos modem csatlakoztatható Tápfeszültség: 230 V RVA46-os időjáráskövető szabályzóhoz Digitális programóra Üzemmód-választó kapcsoló , ,- QAA 73 beltéri kezelőegység, távvezérlő KHG HMV- és heti fűtés program Szabadságos program Visszajelzés a szoba-, a külső- és a fűtési víz hőmérsékletéről POWER HT, LUNA HT RESIDENTIAL és LUNA 3 HT SYSTEM készülékekhez PRIME HT, PRIME STORAGE HT, SLIM készülékekhez az AGU (KHG ) interfésszel együtt csatlakoztatható ,- 58/64 oldal

60 SZABÁLYZÁS 2. Időjáráskövető szabályzók és kiegészítők Ábra Megnevezés Jellemzők RVA 46 időjáráskövető szabályzó KHG RVA 47 időjáráskövető kaszkádszabályzó KHG AGU kommunikációs modul kondenzációs készülékekhez KHG Vegyes fűtési rendszer szabályzására Egy alacsony hőmérsékletű zónához tartozó keverőszelep és keringető szivattyú vezérlésére egy vagy több magas hőmérsékletű zóna mellett Maximum 12 db készülék kaszkádvezérlésére HMV-vezérlés QAZ 21 merülő érzékelővel (nem tartozék) Tartozék 1 db QAD21 hőmérséklet-érzékelő + elektromos csatlakozókészlet POWER HT, LUNA HT RESIDENTIAL és LUNA 3 SYSTEM HT készülékekhez Egy alacsony hőmérsékletű zónához tartozó keverőszelep és keringető szivattyú vezérlésére egy vagy több magas hőmérsékletű zóna mellett. A készülék vezérlőpaneljébe építendő. POWER HT, LUNA HT RESIDENTIAL, és LUNA 3 SYSTEM HT készülékekhez , , ,- OCI 420 kommunikációs modul kondenzációs készülékekhez KHG AVS 75 kommunikációs modul kondenzációs készülékekhez KHG AGU interfészegység KHG Interfész zónavezérléshez KHG Az RVA46 és/vagy RVA47 időjáráskövető szabályzók és a készülék elektronika közötti kommunikáció biztosítására. A készülék vezérlőpaneljébe építendő. POWER HT, LUNA HT RESIDENTIAL, és LUNA 3 SYSTEM HT készülékekhez Egy alacsony hőmérsékletű zónához tartozó keverőszelep és keringető szivattyú vezérlésére egy vagy több magas hőmérsékletű zóna mellett. LUNA 3 HT COMFORT és NUVOLA 3 HT COMFORT készülékekhez A QAA73 beltéri kezelőegység készülékekhez történő csatlakoztatására. A készülék vezérlőpaneljébe építendő. PRIME HT, PRIME HT STORAGE, SLIM, NUVOLA készülékekhez Keringető szivattyú, motoros szelep vezérlésére Kaszkádkapcsolás megvalósítására Két vezérlő kimenet Egy kapcsoló-bemenet LUNA 3 COMFORT és NUVOLA 3 COMFORT készülékekhez , , , ,- 59/64 oldal

61 SZABÁLYZÁS 3. Tartozékok szabályzáshoz Ábra Megnevezés Jellemzők Külsőhőmérsékletérzékelő KHG MAIN DIGIT, MAINFOUR, FOURTECH, ECOFOUR, ECO 3, NUVOLA 3 COMFORT, LUNA 3 COMFORT, SLIM, készülékekhez 4 930,- QAC34 külsőhőmérsékletérzékelő KHG Beépíthető digitális programóra KHG járatú keverő szelep KHG járatú keverő szelep KHG járatú keverő szelep KHG Állítómotor a keverőszelephez KHG QAD 36 fűtési előremenő hőmérséklet-érzékelő KHG QAD 21 fűtési előremenő /visszatérő hőmérséklet-érzékelő KHG QAZ 21 merülő érzékelő KHG QAZ 36 merülő érzékelő KHG Merülő érzékelő KHG Kondenzációs készülékekhez Heti programozás Készülékbe építhető SLIM, ECO 3 készülékekhez ½ külső menettel ¾ külső menettel 1 külső menettel KHG , KHG , KHG cikkszámú 3 járatú szelepekhez AGU kommunikációs modulhoz Közvetlenül köthető a modulba RVA 46-hoz vagy RVA 47-hez A visszatérő ágra kötött érzékelő csak az RVA47- hez szükséges HMV tároló érzékelő RVA 47-hez HMV tároló érzékelő HT (kondenzációs) típusú kazánokhoz HMV tároló érzékelő FOURTECH, ECOFOUR, ECO 3, LUNA 3 COMFORT készülékekhez 6 160, , , , , , , , , , ,- 60/64 oldal

62 NAPKOLLEKTOROS RENDSZER 1. Kollektorok és szolár állomások Ábra Megnevezés Jellemzők SB 25 LSC Szelektív sík kollektor Felület: 2,51m 2 Abszorpciós felület: 2,3m 2 Víztartalom: 1,7 liter Maximum üzemi nyomás: 10 bar Maximum üzemi hőmérséklet: 210 C Méret (mm): 2150 x 1170 x 83 Tömeg: 47 kg ,- SB 25 IN LSC SB 13 IN LSC SVB 26 LSC SOLAR ECO állomás LSC SOLAR COMFORT állomás LSC Tetősíkba építhető szelektív sík kollektor Felület: 2,51m 2 Abszorpciós felület: 2,3m 2 Víztartalom: 1,7 liter Maximum üzemi nyomás: 10 bar Maximum üzemi hőmérséklet: 210 C Méret (mm): 2058 x 1227 x 105 Tömeg: 54 kg Tetősíkba építhető szelektív sík kollektor Felület: 1,25m 2 Abszorpciós felület: 1,15m 2 Víztartalom: 0,85 liter Maximum üzemi nyomás: 10 bar Maximum üzemi hőmérséklet: 210 C Méret (mm): 2058 x 1227 x 105 Tömeg: 27 kg Vákuumcsöves kollektor Bruttó felület: 2,57m 2 Nettó felület: 2,36 m 2 Víztartalom: 2,27 liter Maximum üzemi nyomás: 10 bar Maximum üzemi hőmérséklet: 292 C Méret (mm): 1647 x 1612 x 82 (107) Tömeg: 42 kg Vezérlő elektronikával, szivattyúval, biztonsági szeleppel, áramlás szabályzóval, biztonsági szeleppel, nyomásérzékelővel, hőmérővel, csatlakozással a tágulási tartályszámára, szigeteléssel Maximum üzemi nyomás: 6 bar Maximum üzemi hőmérséklet: 120 C 3 bejövő jel fogadása 1 indító jel (230 V/50 Hz, max. 1 A) Vezérlő elektronikával, szivattyúval, biztonsági szeleppel, áramlás szabályzóval, biztonsági szeleppel, nyomásérzékelővel, hőmérővel, csatlakozással a tágulási tartályszámára, szigeteléssel Maximum üzemi nyomás: 6 bar Maximum üzemi hőmérséklet: 120 C 6 bejövő jel fogadása 3 indító jel (230 V/50 Hz, max. 1 A) , , , , ,- 61/64 oldal

63 Az árakról érdeklődjön a viszonteladó partnerénél! NAPKOLLEKTOROS RENDSZER 2. Szolár kiegészítők Ábra Megnevezés Jellemzők Szolár légtelenítő, golyóscsappal LNC /8 -os csatlakozással Maximum üzemi hőmérséklet: 180 C Maximum üzemi nyomás: 10 bar 6 900,- Termosztatikus keverőszelep LNC /4"-os csatlakozással Beállítható vízhőmérséklet: C PN ,- Szolár szigetelt flexibilis csőpár LNC Szolár szigetelt flexibilis csőpár LNC Szolár tágulási tartály FLA_16062 Szolár tágulási tartály FLA_16063 Szolár tágulási tartály FLA_16064 Szolár mikrobuborékleválasztó FLA_28062 Szolár gyorslégtelenítő SPI_AB DN 16 L=15m Érzékelő vezetékkel ,- DN 20 L=15m Érzékelő vezetékkel Térfogat: 18 liter Maximum üzemi hőmérséklet: 120 C Maximum üzemi nyomás: 10 bar Térfogat: 24 liter Maximum üzemi hőmérséklet: 120 C Maximum üzemi nyomás: 10 bar Térfogat: 35 liter Maximum üzemi hőmérséklet: 120 C Maximum üzemi nyomás: 10 bar 22 mm-es csatlakozással Maximum üzemi hőmérséklet: 120 C Maximum üzemi nyomás: 10 bar 1/2 -os csatlakozással Maximum üzemi hőmérséklet: 180 C Maximum üzemi nyomás: 10 bar ,- Szolár folyadék BIO_ Propilén-glycol alapú fagyálló folyadék 10 liter Hígítva használható Antigel szolár folyadék LSC Glycol alapú fagyálló folyadék 5 liter Hígítva használható ,- 62/64 oldal

64 NAPKOLLEKTOROS RENDSZER 3. SB 25 napkollektor rögzítő elemei Ábra Megnevezés Jellemzők Zsindelyes rögzítés ferdetetőhöz, 2 db kollektorhoz LSC Zsindelyes rögzítés ferdetetőhöz, +1 db kollektorhoz LSC Hullámcserepes rögzítés ferdetetőhöz, 2 db kollektorhoz LSC Hullámcserepes rögzítés ferdetetőhöz, +1 db kollektorhoz LSC Rögzítő állvány ferdetetőhöz, 2 db kollektorhoz + 20 LSC Rögzítő állvány ferdetetőhöz, +1 db kollektorhoz + 20 LSC Rögzítő állvány lapos tetőhöz, 2 db kollektorhoz LSC Rögzítő állvány lapos tetőhöz, +1 db kollektorhoz LSC Rögzítősín 2 db kollektorhoz LSC Rögzítősín 1 db kollektorhoz LSC vagy 2 db SB 25 tetőre rögzíthető napkollektorhoz Ferdetetős rögzítéshez 4 rögzítési pont +1 db SB 25 tetőre rögzíthető napkollektorhoz Ferdetetős rögzítéshez 2 rögzítési pont 1 vagy 2 db SB 25 tetőre rögzíthető napkollektorhoz Ferdetetős rögzítéshez 4 rögzítési pont +1 db SB 25 tetőre rögzíthető napkollektorhoz Ferdetetős rögzítéshez 2 rögzítési pont 1 vagy 2 db SB 25 tetőre rögzíthető napkollektorhoz Ferdetetős rögzítéshez os dőlésszög kialakításához 4 rögzítési pont +1 db SB 25 tetőre rögzíthető napkollektorhoz Ferdetetős rögzítéshez os dőlésszög kialakításához 2 rögzítési pont 1 vagy 2 db SB 25 tetőre rögzíthető napkollektorhoz Lapos tetős rögzítéshez 4 rögzítési pont +1 db SB 25 tetőre rögzíthető napkollektorhoz Lapos tetős rögzítéshez 2 rögzítési pont 2 db SB 25 tetőre rögzíthető napkollektorhoz 1 vagy +1 db SB 25 tetőre rögzíthető napkollektorhoz , , , , , , , , , ,- 63/64 oldal

65 NAPKOLLEKTOROS RENDSZER 4. SB 25 IN és SB 13 IN kollektorok rögzítő elemei Ábra Megnevezés Jellemzők Rögzítősín 2 db kollektorhoz LSC Rögzítősín 1 db kollektorhoz LSC Szegélyszigetelés 1 db kollektorhoz LSC Szegélyszigetelés 2 db kollektorhoz LSC Vízszintes szegélyszigetelés LSC Függőleges szegélyszigetelés LSC Szigetelés több sorban elhelyezett kollektorhoz LSC Szegélyszigetelés 2 db kollektorhoz LSC Függőleges szegélyszigetelés LSC db SB 25 IN tetősíkba illeszthető napkollektorhoz (3. sz. tétel) +1 db SB 25 IN tetősíkba illeszthető napkollektorhoz (4. sz. tétel) 1 db SB 25 IN tetősíkba illeszthető napkollektor és a tető közötti szigeteléshez 2 db SB 25 IN tetősíkba illeszthető napkollektor és a tető közötti szigeteléshez (1. sz. tétel) 3 db vagy több SB 25 IN tetősíkba illeszthető napkollektor egymás melletti elhelyezéséhez (5. sz. tétel) SB 25 IN tetősíkba illeszthető napkollektor kettő vagy több sorban történő elhelyezéséhez (2. sz. tétel) SB 25 IN tetősíkba illeszthető napkollektor kettő vagy több sorban történő elhelyezéséhez (6. sz. tétel) 2 db SB 13 IN tetősíkba illeszthető napkollektor és a tető közötti szigeteléshez (1. sz. tétel) SB 13 IN tetősíkba illeszthető napkollektor kettő vagy több sorban történő elhelyezéséhez (2. sz. tétel) , , , , , , , , ,- 64/64 oldal

66 NAPKOLLEKTOROS RENDSZER 5. SVB 26 kollektor rögzítő elemei, szabályzás, szolár állomás Ábra Megnevezés Jellemzők Zsindelyes rögzítés ferdetetőhöz 1 db kollektorhoz LNC Hullámcserepes rögzítés ferdetetőhöz 1 db kollektorhoz LNC Lapos tetős rögzítés 1 db kollektorhoz LNC Rögzítő kapocs rögzítősínek toldásához LNC Rögzítősín 1 db kollektorhoz LNC Rögzítősín 2 db kollektorhoz LNC SOLAR ECO szabályzó LSC SOLAR COMFORT szabályzó LSC Szolár érzékelő LSC Szolár állomás LSC SVB 26 tetőre rögzíthető napkollektorhoz Ferdetetős rögzítéshez 2 rögzítési pont 1 kollektor rögzítéséhez 2 db szükséges SVB 26 tetőre rögzíthető napkollektorhoz Ferdetetős rögzítéshez 2 rögzítési pont 1 kollektor rögzítéséhez 2 db szükséges SVB 26 tetőre rögzíthető napkollektorhoz Lapos tetős rögzítéshez 2 rögzítési pont 1 kollektor rögzítéséhez 2 db szükséges Egymás mellé szerelt kollektorok rögzítősínjeinek összekapcsolásához 1 db SVB 26 tetőre rögzíthető napkollektorhoz Ferdetetős rögzítéshez 2 db SVB 26 tetőre rögzíthető napkollektorhoz Ferdetetős rögzítéshez Feszültség: 230V/50Hz IP40 védettség 3 bejövő jel fogadása 1 indító jel (230 V/50 Hz, max. 1 A) Méret (mm): 175 x 134 x 56 Feszültség: 230V/50Hz IP40 védettség 6 bejövő jel fogadása 3 indító jel (230 V/50 Hz, max. 1 A) Méret (mm): 175 x 134 x 56 L=500 mm Szivattyúval, biztonsági szeleppel, áramlás szabályzóval, biztonsági szeleppel, nyomásérzékelővel, hőmérővel, csatlakozással a tágulási tartályszámára, szigeteléssel Maximum üzemi nyomás: 6 bar Maximum üzemi hőmérséklet: 120 C 8 850, , , , , , , , , ,- 65/64 oldal
