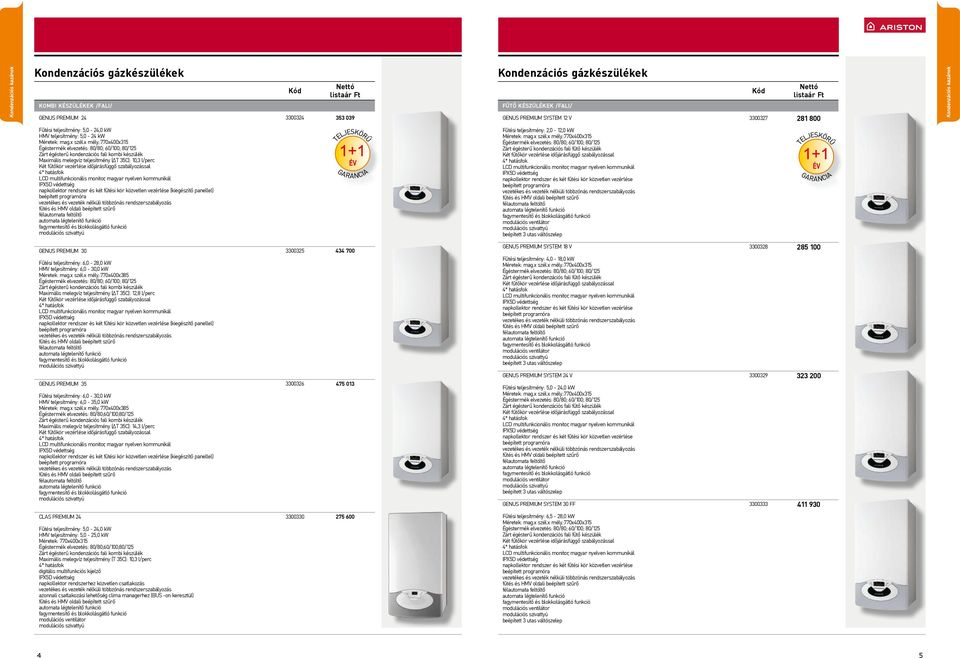

3 Kondenzációs kazánok Kondenzációs gázkészülékek Kombi készülékek /fali/ Genus Premium Kondenzációs gázkészülékek fűtő készülékek /fali/ Genus Premium System 12 V Kondenzációs kazánok Fűtési teljesítmény: 5,0-24,0 kw HMV teljesítmény: 5,0-24 kw Méretek: mag.x szél.x mély.:770x400x315 Égéstermék elvezetés: 80/80; 60/100; 80/125 Zárt égésterű kondenzációs fali kombi készülék Maximális melegvíz teljesítmény ( T 35C): 10,3 l/perc Két fűtőkör vezérlése időjárásfüggő szabályozással 4* hatásfok LCD multifunkcionális monitor, magyar nyelven kommunikál IPX5D védettség napkollektor rendszer és két fűtési kör közvetlen vezérlése (kiegészítő panellel) beépített programóra vezetékes és vezeték nélküli többzónás rendszerszabályozás fűtés és HMV oldali beépített szűrő félautomata feltöltő automata légtelenítő funkció modulációs szivattyú Fűtési teljesítmény: 2,0-12,0 kw Méretek: mag.x szél.x mély.:770x400x315 Égéstermék elvezetés: 80/80; 60/100; 80/125 Zárt égésterű kondenzációs fali fűtő készülék Két fűtőkör vezérlése időjárásfüggő szabályozással 4* hatásfok LCD multifunkcionális monitor, magyar nyelven kommunikál IPX5D védettség napkollektor rendszer és két fűtési kör közvetlen vezérlése beépített programóra vezetékes és vezeték nélküli többzónás rendszerszabályozás fűtés és HMV oldali beépített szűrő félautomata feltöltő automata légtelenítő funkció modulációs ventilátor modulációs szivattyú beépített 3 utas váltószelep Genus Premium 30 Fűtési teljesítmény: 6,0-28,0 kw HMV teljesítmény: 6,0-30,0 kw Méretek: mag.x szél.x mély.:770x400x385 Égéstermék elvezetés: 80/80; 60/100; 80/125 Zárt égésterű kondenzációs fali kombi készülék Maximális melegvíz teljesítmény ( T 35C): 12,8 l/perc Két fűtőkör vezérlése időjárásfüggő szabályozással 4* hatásfok LCD multifunkcionális monitor, magyar nyelven kommunikál IPX5D védettség napkollektor rendszer és két fűtési kör közvetlen vezérlése (kiegészítő panellel) beépített programóra vezetékes és vezeték nélküli többzónás rendszerszabályozás fűtés és HMV oldali beépített szűrő félautomata feltöltő automata légtelenítő funkció modulációs szivattyú Genus Premium 35 Fűtési teljesítmény: 6,0-30,0 kw HMV teljesítmény: 6,0-35,0 kw Méretek: mag.x szél.x mély.:770x400x385 Égéstermék elvezetés: 80/80;60/100;80/125 Zárt égésterű kondenzációs fali kombi készülék Maximális melegvíz teljesítmény ( T 35C): 14,3 l/perc Két fűtőkör vezérlése időjárásfüggő szabályozással 4* hatásfok LCD multifunkcionális monitor, magyar nyelven kommunikál IPX5D védettség napkollektor rendszer és két fűtési kör közvetlen vezérlése (kiegészítő panellel) beépített programóra vezetékes és vezeték nélküli többzónás rendszerszabályozás fűtés és HMV oldali beépített szűrő félautomata feltöltő automata légtelenítő funkció modulációs szivattyú Genus Premium System 18 V Fűtési teljesítmény: 4,0-18,0 kw Méretek: mag.x szél.x mély.:770x400x315 Égéstermék elvezetés: 80/80; 60/100; 80/125 Zárt égésterű kondenzációs fali fűtő készülék Két fűtőkör vezérlése időjárásfüggő szabályozással 4* hatásfok LCD multifunkcionális monitor, magyar nyelven kommunikál IPX5D védettség napkollektor rendszer és két fűtési kör közvetlen vezérlése beépített programóra vezetékes és vezeték nélküli többzónás rendszerszabályozás fűtés és HMV oldali beépített szűrő félautomata feltöltő automata légtelenítő funkció modulációs ventilátor modulációs szivattyú beépített 3 utas váltószelep Genus Premium System 24 V Fűtési teljesítmény: 5,0-24,0 kw Méretek: mag.x szél.x mély.:770x400x315 Égéstermék elvezetés: 80/80; 60/100; 80/125 Zárt égésterű kondenzációs fali fűtő készülék Két fűtőkör vezérlése időjárásfüggő szabályozással 4* hatásfok LCD multifunkcionális monitor, magyar nyelven kommunikál IPX5D védettség napkollektor rendszer és két fűtési kör közvetlen vezérlése beépített programóra vezetékes és vezeték nélküli többzónás rendszerszabályozás fűtés és HMV oldali beépített szűrő félautomata feltöltő automata légtelenítő funkció modulációs ventilátor modulációs szivattyú beépített 3 utas váltószelep Genus Premium System 30 FF Clas Premium 24 Fűtési teljesítmény: 5,0-24,0 kw HMV teljesítmény: 5,0-25,0 kw Méretek: 770x400x315 Égéstermék elvezetés: 80/80;60/100;80/125 Zárt égésterű kondenzációs fali kombi készülék Maximális melegvíz teljesítmény (T 35C): 10,3 l/perc 4* hatásfok digitális multifunkciós kijelző IPX5D védettség napkollektor rendszerhez közvetlen csatlakozás vezetékes és vezeték nélküli többzónás rendszerszabályozás azonnali csatlakozási lehetőség clima managerhez (BUS -on keresztül) fűtés és HMV oldali beépített szűrő automata légtelenítő funkció modulációs ventilátor modulációs szivattyú Fűtési teljesítmény: 6,5-28,0 kw Méretek: mag.x szél.x mély.:770x400x315 Égéstermék elvezetés: 80/80; 60/100; 80/125 Zárt égésterű kondenzációs fali fűtő készülék Két fűtőkör vezérlése időjárásfüggő szabályozással 4* hatásfok LCD multifunkcionális monitor, magyar nyelven kommunikál IPX5D védettség napkollektor rendszer és két fűtési kör közvetlen vezérlése beépített programóra vezetékes és vezeték nélküli többzónás rendszerszabályozás fűtés és HMV oldali beépített szűrő félautomata feltöltő automata légtelenítő funkció modulációs ventilátor modulációs szivattyú beépített 3 utas váltószelep 4 5

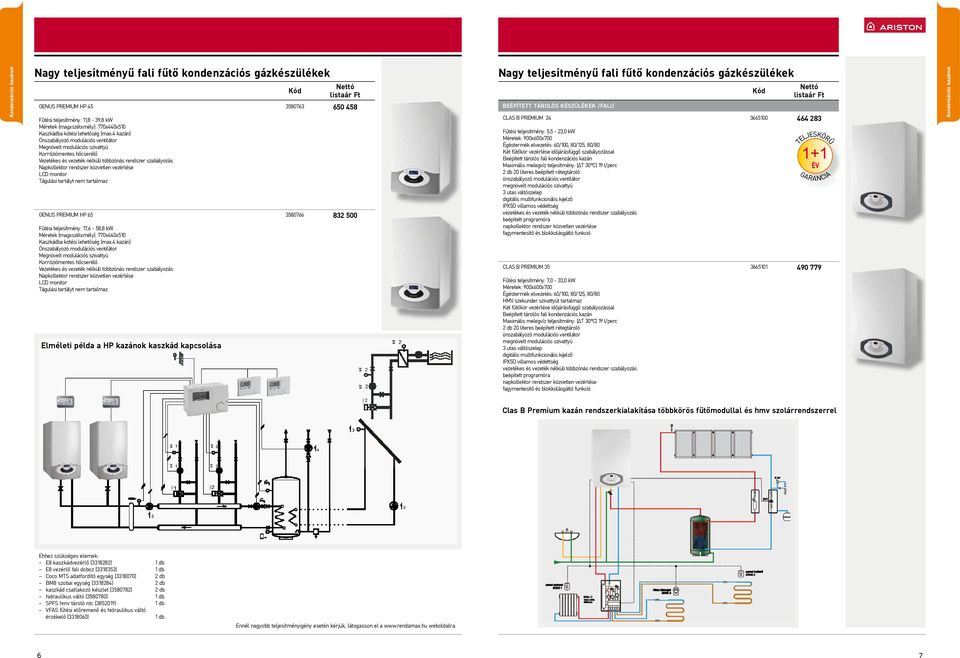

4 Kondenzációs kazánok Nagy teljesítményű fali fűtő kondenzációs gázkészülékek Genus Premium HP 45 Fűtési teljesítmény: 11,8-39,8 kw Méretek (magxszélxmély): 770x440x510 Kaszkádba kötési lehetőség (max.4 kazán) Önszabályozó modulációs ventilátor Megnövelt modulációs szivattyú Korróziómentes hőcserélő Vezetékes és vezeték nélküli többzónás rendszer szabályozás Napkollektor rendszer közvetlen vezérlése LCD monitor Tágulási tartályt nem tartalmaz Genus Premium HP 65 Fűtési teljesítmény: 17,6-58,8 kw Méretek (magxszélxmély): 770x440x510 Kaszkádba kötési lehetőség (max.4 kazán) Önszabályozó modulációs ventilátor Megnövelt modulációs szivattyú Korróziómentes hőcserélő Vezetékes és vezeték nélküli többzónás rendszer szabályozás Napkollektor rendszer közvetlen vezérlése LCD monitor Tágulási tartályt nem tartalmaz Elméleti példa a HP kazánok kaszkád kapcsolása Nagy teljesítményű fali fűtő kondenzációs gázkészülékek Beépített tárolós készülékek /fali/ Clas B Premium 24 Fűtési teljesítmény: 5,5-23,0 kw Méretek: 900x600x700 Égéstermék elvezetés: 60/100, 80/125, 80/80 Két fűtőkör vezérlése időjárásfüggő szabályozással Beépített tárolós fali kondenzációs kazán Maximális melegvíz teljesítmény: ( T 30 C) 19 l/perc 2 db 20 literes beépített rétegtároló önszabályozó modulációs ventilátor megnövelt modulációs szivattyú 3 utas váltószelep digitális multifunkcionális kijelző IPX5D villamos védettség vezetékes és vezeték nélküli többzónás rendszer szabályozás beépített programóra napkollektor rendszer közvetlen vezérlése Clas B Premium 35 Fűtési teljesítmény: 7,0-33,0 kw Méretek: 900x600x700 Égéstermék elvezetés: 60/100, 80/125, 80/80 HMV szekunder szivattyút tartalmaz Két fűtőkör vezérlése időjárásfüggő szabályozással Beépített tárolós fali kondenzációs kazán Maximális melegvíz teljesítmény: ( T 30 C) 19 l/perc 2 db 20 literes beépített rétegtároló önszabályozó modulációs ventilátor megnövelt modulációs szivattyú 3 utas váltószelep digitális multifunkcionális kijelző IPX5D villamos védettség vezetékes és vezeték nélküli többzónás rendszer szabályozás beépített programóra napkollektor rendszer közvetlen vezérlése Kondenzációs kazánok Clas B Premium kazán rendszerkialakítása többkörös fűtőmodullal és hmv szolárrendszerrel Ehhez szükséges elemek: E8 kaszkádvezérlő ( ) 1 db E8 vezérlő fali doboz ( ) 1 db Coco MTS adatfordító egység ( ) 2 db BM8 szobai egység ( ) 2 db kaszkád csatlakozó készlet ( ) 2 db hidraulikus váltó ( ) 1 db SPFS hmv tároló ntc ( ) 1 db VFAS fűtési előremenő és hidraulikus váltó érzékelő ( ) 1 db Ennél nagyobb teljesítményigény esetén kérjük, látogasson el a weboldalra. 6 7

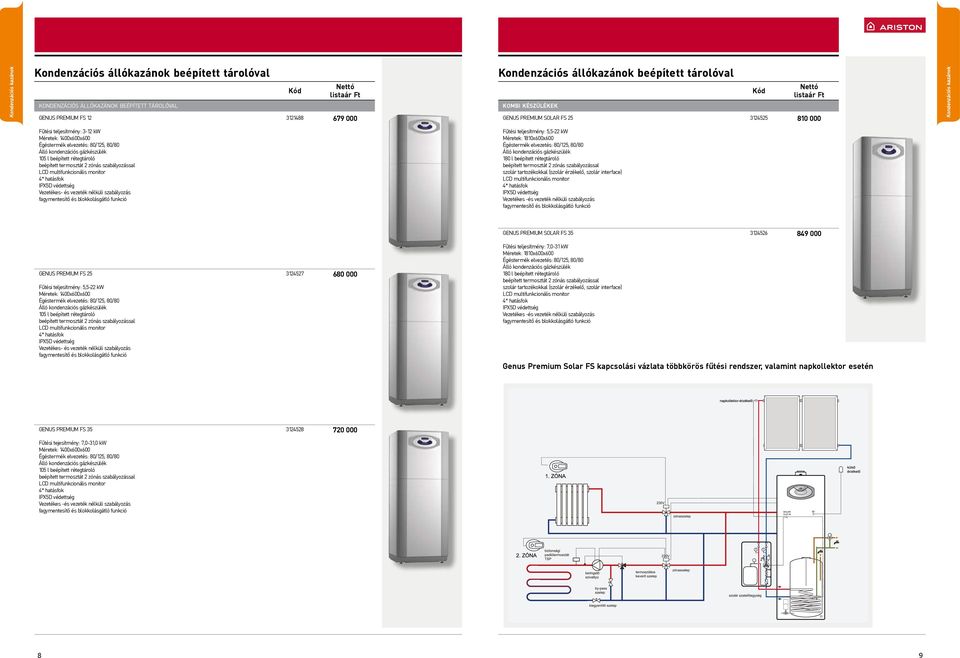

5 T T Kondenzációs kazánok Kondenzációs állókazánok beépített tárolóval Kondenzációs állókazánok beépített tárolóval Genus Premium FS Kondenzációs állókazánok beépített tárolóval kombi készülékek Genus Premium Solar FS Kondenzációs kazánok Fűtési teljesítmény: 3-12 kw Méretek: 1400x600x600 Égéstermék elvezetés: 80/125, 80/80 Álló kondenzációs gázkészülék 105 l beépített rétegtároló beépített termosztát 2 zónás szabályozással LCD multifunkcionális monitor 4* hatásfok IPX5D védettség Vezetékes- és vezeték nélküli szabályozás Fűtési teljesítmény: 5,5-22 kw Méretek: 1810x600x600 Égéstermék elvezetés: 80/125, 80/80 Álló kondenzációs gázkészülék 180 l beépített rétegtároló beépített termosztát 2 zónás szabályozással szolár tartozékokkal (szolár érzékelő, szolár interface) LCD multifunkcionális monitor 4* hatásfok IPX5D védettség Vezetékes -és vezeték nélküli szabályozás Genus Premium Solar FS Genus Premium FS 25 Fűtési teljesítmény: 5,5-22 kw Méretek: 1400x600x600 Égéstermék elvezetés: 80/125, 80/80 Álló kondenzációs gázkészülék 105 l beépített rétegtároló beépített termosztát 2 zónás szabályozással LCD multifunkcionális monitor 4* hatásfok IPX5D védettség Vezetékes- és vezeték nélküli szabályozás Fűtési teljesítmény: 7,0-31 kw Méretek: 1810x600x600 Égéstermék elvezetés: 80/125, 80/80 Álló kondenzációs gázkészülék 180 l beépített rétegtároló beépített termosztát 2 zónás szabályozással szolár tartozékokkal (szolár érzékelő, szolár interface) LCD multifunkcionális monitor 4* hatásfok IPX5D védettség Vezetékes -és vezeték nélküli szabályozás Genus Premium Solar FS kapcsolási vázlata többkörös fűtési rendszer, valamint napkollektor esetén Genus Premium FS Fűtési tejesítmény: 7,0-31,0 kw Méretek: 1400x600x600 Égéstermék elvezetés: 80/125, 80/80 Álló kondenzációs gázkészülék 105 l beépített rétegtároló beépített termosztát 2 zónás szabályozással LCD multifunkcionális monitor 4* hatásfok IPX5D védettség Vezetékes -és vezeték nélküli szabályozás T T 8 9

6 Kondenzációs kazánok Kondenzációs állókazánok beépített tárolóval A Genus Premium Solar FS-hez illeszthető szolár egység az alábbiakat foglalja magába Jelmagyarázat: 1 Automata légtelenítő 2 Szolár keringető szivattyú 3 Töltő/ürítő csap 4 Áramlásszabályozó 5 Áramlásmérő 6 Töltő/ürítő csap 7 Visszacsapó-szelep 8 Tágulási tartály 9 Nyomásmérő 10 Hőmérő, forró víz betáp a szolár paneltől 11 Hőmérő, hideg víz betáp a melegítőtől 12 Tágulási tartály lezáró csap 13 Szolárpanel áramlás lezáró csap 14 Szolárpanel visszatérő lezáró csap 15 6 bar-os Hagyományos rendszerű gázkészülékek kombi készülékek Genus 24 FF Fűtési teljesítmény: 9,5-24,0 kw HMV teljesítmény: 11,0-27,0 kw Méretek: mag.x szél.x mély.:780x400x315 Égéstermék elvezetés: 60/100, 80/125, 80/80 Zárt égésterű fali kombi készülék Maximális melegvíz teljesítmény ( T 35C): 10,4 l/perc megnövelt HMV hőcserélő megnövelt felületű vörösréz fűtés oldali hőcserélő LCD multifunkcionális monitor, magyarul kommunikál modulációs ventilátor modulációs keringtető szivattyú 3 utas váltószelep vezetékes és vezeték nélküli többzónás rendszerszabályozás IPX5D elektromos védettség időjáráskövető szabályzás és napkollektor rendszer közvetlen vezérlése automata légtelenítő funkció (Csak megrendelésre, szállítási idő: 15 munkanap.) Hagyományos rendszerű kazánok tartozékok szolár egység Genus Premium Solar FS-hez CLAS 24 FF szolár egység tartólemez Genus Premium Solar FS kazánhoz történő rögzítéshez Fűtési teljesítmény: 9,3-25,7 kw HMV teljesítmény: 11,0-27 kw Méretek: mag.x szél.x mély.:780x400x315 Égéstermék elvezetés: 60/100, 80/125, 80/80 Zárt égésterű fali kombi készülék Maximális melegvíz teljesítmény ( T 35C): 10,4 l/perc fix fordulatszámú ventilátor modulációs keringtető szivattyú 3 utas váltószelep digitális műszerfal IPX5D elektromos védettség Időjárás követő szabályozás és szolár rendszer vezérlése Kondenzációs hőközpontok Kondenzációs hőközpontok /fali/, a tároló a földön van CLAS 24 CF ZNGPSHK1 Genus Premium System 24 kw-os kondenzációs fűtő készülék ARI BCH 120 l-es indirekt tárolóval ZNGPSHK2 Genus Premium System 24 kw-os kondenzációs fűtő készülék ARI BCH 160 l-es indirekt tárolóval Fűtési teljesítmény: 10,1-23,7 kw HMV teljesítmény: 11,0-27 kw Méretek: mag.x szél.x mély.:780x400x315 Égéstermék elvezetés: 130 Kéményes fali kombi készülék Maximális melegvíz teljesítmény ( T 35C): 10,4 l/perc modulációs keringtető szivattyú 3 utas váltószelep digitális műszerfal IPX4D elektromos védettség (fröccsenő víz ellen védett) Időjárás követő szabályozás és szolár rendszer vezérlése ZNGPSHK Genus Premium System 30 kw-os kondenzációs fűtő készülék ARI BCH 120 l-es indirekt tárolóval ZNGPSHK4 Genus Premium System 30 kw-os kondenzációs fűtő készülék ARI BCH 160 l-es indirekt tárolóval ZNGPSHK7 Genus Premium System 18 kw-os kondenzációs fűtő készülék ARI BCH 120 l-es indirekt tárolóval CLAS 28 FF Fűtési teljesítmény: 11,6-29,3 kw HMV teljesítmény: 13,0-31,3 kw Méretek: mag.x szél.x mély.:780x400x315 Égéstermék elvezetés: 60/100, 80/125, 80/80 Zárt égésterű fali kombi készülék Maximális melegvíz teljesítmény ( T 35C): 11,7 l/perc fix fordulatszámú ventilátor modulációs keringtető szivattyú 3 utas váltószelep digitális műszerfal IPX5D elektromos védettség Időjárás követő szabályozás és szolár rendszer vezérlése

7 Hagyományos rendszerű gázkészülékek Hagyományos rendszerű gázkészülékek Hagyományos rendszerű kazánok kombi készülékek BS 24 FF Fűtési teljesítmény: 9,8-24,2 kw HMV teljesítmény: 11,0-25,8 kw Méretek: magxszélxmély: 740x400x315 Égéstermék elvezetés: 60/100, 80/125, 80/80 Zárt égésterű fali kombi készülék Maximális melegvíz teljesítmény: ( T 35 C) 9,7 l/perc fix fordulatszámú ventilátor modulációs keringtető szivattyú 3 utas váltószelep IPX5D elektromos védettség HMV és fűtés oldali utánkeringtetés Clas 24 FF System Fűtési teljesítmény: 9,5-24,0 kw Méretek: mag.x szél.x mély.:780x400x315 Égéstermék elvezetés: 60/100, 80/125, 80/80 Zárt égésterű fali fűtő készülék fix fordulatszámú ventilátor modulációs keringtető szivattyú digitális műszerfal IPX5D elektromos védettség Beépített 3 utas váltószelep Hagyományos rendszerű kazánok Clas 24 CF System BS 24 CF Fűtési teljesítmény: 9,8-24,2 kw HMV teljesítmény: 11,0-25,8 kw Méretek: magxszélxmély: 740x400x315 Égéstermék elvezetés: 130 Kéményes fali kombi készülék Maximális melegvíz teljesítmény: ( T 35 C) 9,7 l/perc fix fordulatszámú ventilátor modulációs keringtető szivattyú 3 utas váltószelep IPX5D elektromos védettség HMV és fűtés oldali utánkeringtetés fali fűtő készülékek CLAS 15 FF System Fűtési teljesítmény: 7,2-15,5 kw Méretek: mag.x szél.x mély.: 770x400x315 Égéstermék elvezetés: 60/100, 80/125, 80/80 Zárt égésterű fali fűtő készülék IPX5D elektromos védettség Tárolóval történő installáció esetén összekötőkészlet szükséges Fűtési teljesítmény: 10,1-23,7 kw Méretek: mag.x szél.x mély.:780x400x315 Égéstermék elvezetés: 130 Kéményes fali fűtő készülék modulációs keringtető szivattyú digitális műszerfal IPX4D elektromos védettség (fröccsenő víz ellen védett) Beépített 3 utas váltószelep Clas 28 FF System Fűtési teljesítmény: 11,6-28 kw Méretek: mag.x szél.x mély.:780x400x315 Égéstermék elvezetés: 60/100, 80/125, 80/80 Zárt égésterű fali fűtő készülék fix fordulatszámú ventilátor modulációs keringtető szivattyú digitális műszerfal IPX5D elektromos védettség Beépített 3 utas váltószelep Clas 32 FF System CLAS 15 CF System Fűtési teljesítmény: 6-15 kw Méretek: mag.x szél.x mély.: 770x400x315 Égéstermék elvezetés: 130 Kéményes fali fűtő készülék IPX4D elektromos védettség (fröccsenő víz ellen védett) Tárolóval történő installáció esetén összekötőkészlet szükséges Fűtési teljesítmény: 12,3-30,3 kw Méretek: mag.x szél.x mély.:780x400x315 Égéstermék elvezetés: 60/100, 80/125, 80/80 Zárt égésterű fali fűtő készülék fix fordulatszámú ventilátor modulációs keringtető szivattyú 3 utas váltószelep digitális műszerfal IPX5D elektromos védettség Beépített 3 utas váltószelep 12 13

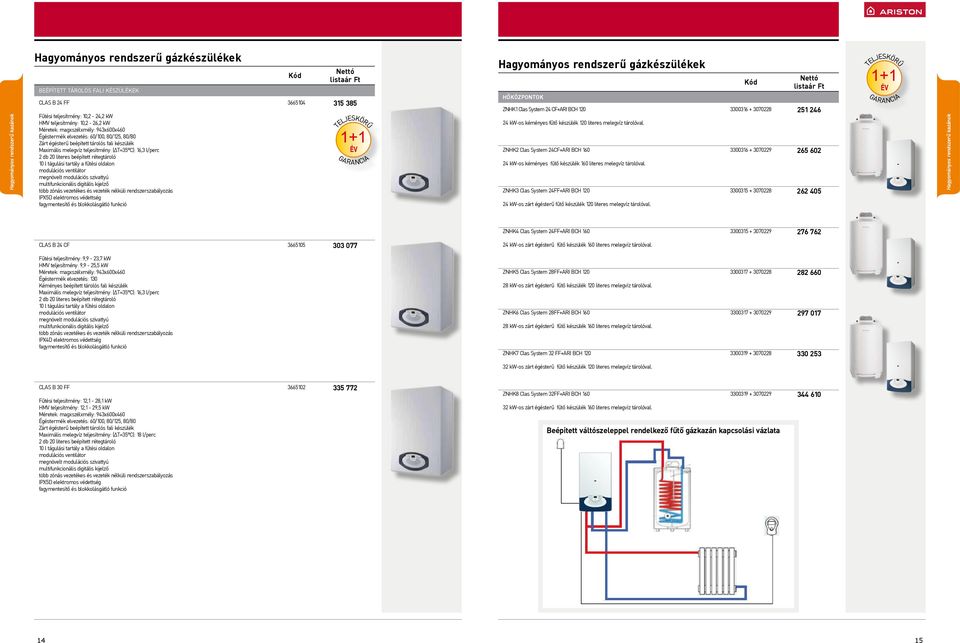

8 Hagyományos rendszerű kazánok Hagyományos rendszerű gázkészülékek Beépített tárolós fali készülékek Clas B 24 FF Fűtési teljesítmény: 10,2-24,2 kw HMV teljesítmény: 10,2-26,2 kw Méretek: magxszélxmély: 943x600x460 Égéstermék elvezetés: 60/100, 80/125, 80/80 Zárt égésterű beépített tárolós fali készülék Maximális melegvíz teljesítmény: ( T=35 C): 16,3 l/perc 2 db 20 literes beépített rétegtároló 10 l tágulási tartály a fűtési oldalon modulációs ventilátor megnövelt modulációs szivattyú multifunkcionális digitális kijelző több zónás vezetékes és vezeték nélküli rendszerszabályozás IPX5D elektromos védettség Hagyományos rendszerű gázkészülékek hőközpontok ZNHK1 Clas System 24 CF+ARI BCH kw-os kéményes fűtő készülék 120 literes melegvíz tárolóval. ZNHK2 Clas System 24CF+ARI BCH kw-os kéményes fűtő készülék 160 literes melegvíz tárolóval. ZNHK3 Clas System 24FF+ARI BCH kw-os zárt égésterű fűtő készülék 120 literes melegvíz tárolóval Hagyományos rendszerű kazánok ZNHK4 Clas System 24FF+ARI BCH Clas B 24 CF kw-os zárt égésterű fűtő készülék 160 literes melegvíz tárolóval. Fűtési teljesítmény: 9,9-23,7 kw HMV teljesítmény: 9,9-25,5 kw Méretek: magxszélxmély: 943x600x460 Égéstermék elvezetés: 130 Kéményes beépített tárolós fali készülék Maximális melegvíz teljesítmény: ( T=35 C): 16,3 l/perc 2 db 20 literes beépített rétegtároló 10 l tágulási tartály a fűtési oldalon modulációs ventilátor megnövelt modulációs szivattyú multifunkcionális digitális kijelző több zónás vezetékes és vezeték nélküli rendszerszabályozás IPX4D elektromos védettség ZNHK5 Clas System 28FF+ARI BCH kw-os zárt égésterű fűtő készülék 120 literes melegvíz tárolóval. ZNHK6 Clas System 28FF+ARI BCH kw-os zárt égésterű fűtő készülék 160 literes melegvíz tárolóval. ZNHK7 Clas System 32 FF+ARI BCH kw-os zárt égésterű fűtő készülék 120 literes melegvíz tárolóval. Clas B 30 FF Fűtési teljesítmény: 12,1-28,1 kw HMV teljesítmény: 12,1-29,5 kw Méretek: magxszélxmély: 943x600x460 Égéstermék elvezetés: 60/100, 80/125, 80/80 Zárt égésterű beépített tárolós fali készülék Maximális melegvíz teljesítmény: ( T=35 C): 18 l/perc 2 db 20 literes beépített rétegtároló 10 l tágulási tartály a fűtési oldalon modulációs ventilátor megnövelt modulációs szivattyú multifunkcionális digitális kijelző több zónás vezetékes és vezeték nélküli rendszerszabályozás IPX5D elektromos védettség ZNHK8 Clas System 32FF+ARI BCH kw-os zárt égésterű fűtő készülék 160 literes melegvíz tárolóval. Beépített váltószeleppel rendelkező fűtő gázkazán kapcsolási vázlata

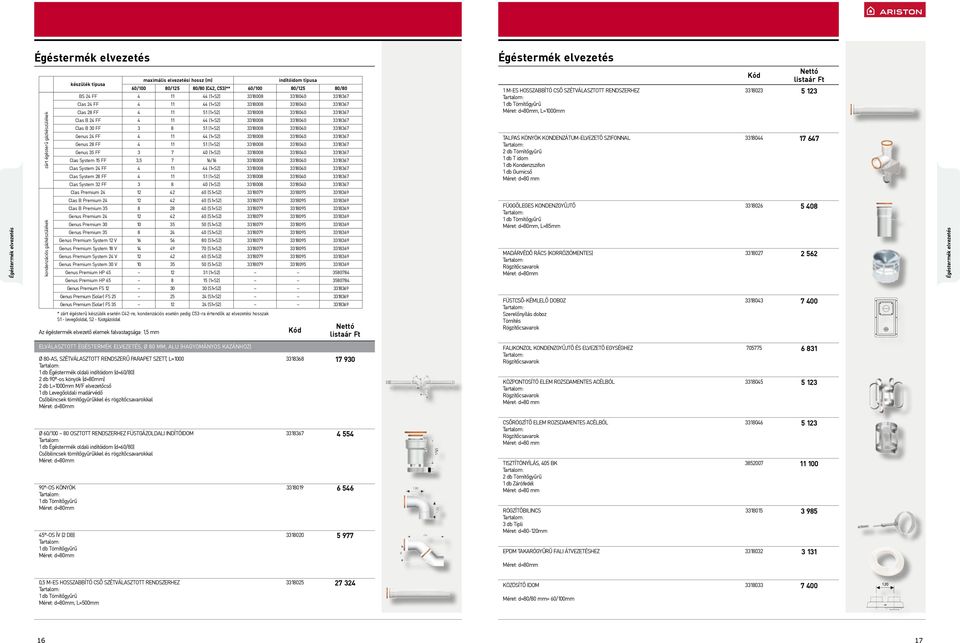

9 Égéstermék elvezetés Égéstermék elvezetés Égéstermék elvezetés zárt égésterű gázkészülékek kondenzációs gázkészülékek készülék típusa maximális elvezetési hossz (m) indítóidom típusa 60/100 80/125 80/80 (C42, C53)** 60/100 80/125 80/80 BS 24 FF (1+S2) Clas 24 FF (1+S2) Clas 28 FF (1+S2) Clas B 24 FF (1+S2) Clas B 30 FF (1+S2) Genus 24 FF (1+S2) Genus 28 FF (1+S2) Genus 35 FF (1+S2) Clas System 15 FF 3,5 7 16/ Clas System 24 FF (1+S2) Clas System 28 FF (1+S2) Clas System 32 FF (1+S2) Clas Premium (S1=S2) Clas B Premium (S1+S2) Clas B Premium (S1+S2) Genus Premium (S1=S2) Genus Premium (S1=S2) Genus Premium (S1=S2) Genus Premium System 12 V (S1=S2) Genus Premium System 18 V (S1=S2) Genus Premium System 24 V (S1=S2) Genus Premium System 30 V (S1=S2) Genus Premium HP (1+S2) Genus Premium HP (1+S2) Genus Premium FS (S1+S2) Genus Premium (Solar) FS (S1+S2) Genus Premium (Solar) FS (S1+S2) * zárt égésterű készülék esetén C42-re, kondenzációs esetén pedig C53-ra értendők az elvezetési hosszak S1 - levegőoldal, S2 - füstgázoldal Az égéstermék elvezető elemek falvastagsága: 1,5 mm 1 m-es hosszabbító cső szétválasztott rendszerhez 1 db Tömítőgyűrű Méret: d=80mm, L=1000mm talpas könyök kondenzátum-elvezető szifonnal 2 db Tömítőgyűrű 1 db T idom 1 db Kondenzszifon 1 db Gumicső Méret: d=80 mm függőleges kondenzgyûjtő 1 db Tömítőgyűrű Méret: d=80mm, L=85mm madárvédő rács (korróziómentes) Rögzítőcsavarok Méret: d=80mm füstcső-kémlelő doboz Szerelőnyílás doboz Tömítés Rögzítőcsavarok Égéstermék elvezetés elválasztott égéstermék elvezetés, Ø 80 mm, alu (hagyományos kazánhoz) Ø 80-as, szétválasztott rendszerû parapet szett, L= db Égéstermék oldali indítóidom (d=60/80) 2 db 90º-os könyök (d=80mm) 2 db L=1000mm M/F elvezetőcső 1 db Levegőoldali madárvédő Csőbilincsek tömítőgyűrűkkel és rögzítőcsavarokkal Méret: d=80mm falikonzol kondenzgyûjtő és elvezető egységhez Rögzítőcsavarok központosító elem rozsdamentes acélból Rögzítőcsavarok Méret: d=80 mm Ø 60/ osztott rendszerhez füstgázoldali indítóidom 1 db Égéstermék oldali indítóidom (d=60/80) Csőbilincsek tömítőgyűrűkkel és rögzítőcsavarokkal Méret: d=80mm 90 -os könyök 1 db Tömítőgyűrű Méret: d=80mm 45 -os ív (2 db) 1 db Tömítőgyűrű Méret: d=80mm csőrögzítő elem rozsdamentes acélból Rögzítőcsavarok Méret: d=80 mm tisztítónyílás, 405 bk 2 db Tömítőgyűrű 1 db Zárófedél Méret: d=80 mm rögzítőbilincs 3 db Tipli Méret: d=80-120mm EPDM takarógyûrû fali átvezetéshez Méret: d=80mm 0,5 m-es hosszabbító cső szétválasztott rendszerhez 1 db Tömítőgyűrű Méret: d=80mm, L=500mm Közösítő idom Méret: d=80/80 mm» 60/100mm

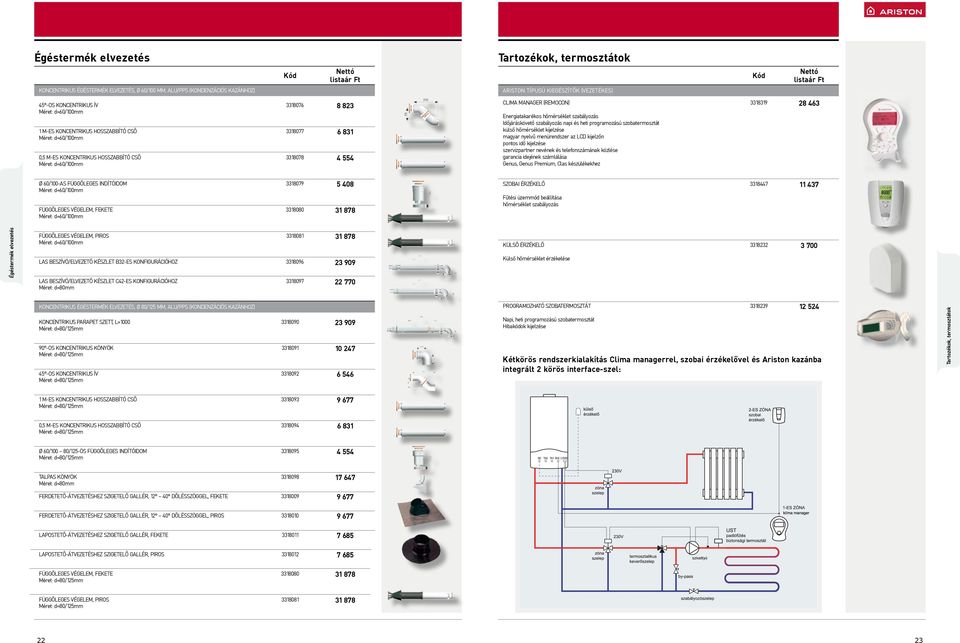

10 Égéstermék elvezetés Égéstermék elvezetés Égéstermék elvezetés koncentrikus égéstermék elvezetés, Ø 60/100 mm, alu/alu (hagyományos kazánhoz) 1 m-es, Ø 60/100-as koncentrikus parapet szett Elvezetőcső 90-os könyök 2 db csőbilincs 2-2 db tömítőgyűrű 2 db EBDM falitakaró Méret: 60/100 mm, L=1 m 0,75 m-es, Ø 60/100-as koncentrikus parapet szett Elvezetőcső 90º-os könyök 2 db csőbilincs 2 2 db tömítőgyűrű 2 db EPDM faltakaró Méret: d=60/100mm, L=0,75 m 90 -os koncentrikus könyök Méret: d= 60/ függőleges végelem, fekete 60/100-80/125 szűkítő Csőbilincs, tömítés és rögzítőcsavarok Méret: d=80/125mm függőleges végelem, piros 60/100-80/125 szűkítő Csőbilincs, tömítés és rögzítőcsavarok Méret: d=80/125mm koncentrikus égéstermék elvezetés, Ø 60/100 mm, alu/alu (hagyományos kazánhoz) rögzítőbilincs 3 db Tipli Méret: d=80/120mm Égéstermék elvezetés 45 -os koncentrikus ív Méret: d= 60/ EPDM takarógyûrû fali átvezetéshez 1 db Tipli Méret: d=100mm m-es koncentrikus hosszabbító cső 1 m Méret: d= 60/ TömítőgyÛrÛ Méret: d=100mm ,5 m-es koncentrikus hosszabbító cső 0,5 m Méret: d= 60/ TömítőgyÛrÛ Méret: d=60mm Ø 60/100-as függőleges indítóidom Csőbilincsek, tömítések és rögzítőcsavarok Méret: d=60/100mm Szorítóbilincs Méret: d=100mm ferdetető-átvezetéshez szigetelő gallér, dőlésszöggel, fekete ferdetető-átvezetéshez szigetelő gallér, dőlésszöggel, piros koncentrikus tisztítónyílás, 409 TT Méret: d=60/100mm lapostető-átvezetéshez szigetelő gallér, fekete LAS beszívó/elvezető készlet C42-es konfigurációhoz Méret: d=60/100 mm, L=750mm lapostető-átvezetéshez szigetelő gallér, piros

11 Égéstermék elvezetés Égéstermék elvezetés koncentrikus égéstermék elvezetés, Ø 80/125 mm, alu/alu (hagyományos kazánhoz) koncentrikus égéstermék elvezetés, Ø 80/125 mm, alu/alu (hagyományos kazánhoz) koncentrikus parapet szett, L=1000 Csőbilincs tömítéssel és rögzítő csavarokkal Kazán indításhoz alkalmas elemek m-es koncentrikus hosszabbító cső L1000 (d 60D/H) koaxiális csõ központosító rugóval Csõbilincs tömítéssel és rögzítõ csavarokkal Méret: 1 m Ø 80/125-as függőleges indítóidom Kondenzvíz gyûjtõ, függõleges indítóidom Csõbilincs tömítéssel, rögzítõ csavarokkal Kazán indításhoz alkalmas elemek ,5 m-es koncentrikus hosszabbító cső L500 (d 60D/H) koaxiális csõ központosító rugóval Csõbilincs tömítéssel és rögzítõ csavarokkal Méret: 0,5 m Égéstermék elvezetés ferdetető-átvezetéshez szigetelő gallér, dőlésszöggel, fekete ferdetető-átvezetéshez szigetelő gallér, dőlésszöggel, piros EPDM takarógyûrû fali áttöréshez ös Ø fali rögzítõ kengyel ékekkel osztó idom, Ø 60/ mm Átalakító 60/100 M/F es bemenettel és 80/80-as F/F kimentettel Csõbilincs tömítéssel és rögzítõ csavarokkal Égéstermék elvezetés lapostető-átvezetéshez szigetelő gallér, fekete elválasztott égéstermék elvezetés, Ø 80 mm, pps (kondenzációs kazánhoz) Ø 60/ osztott rendszerhez füstgázoldali indítóidom Méret: d=80/80mm lapostető-átvezetéshez szigetelő gallér, piros Ø 80-as, szétválasztott rendszerű parapet szett, L=1000 Méret: d=80/80mm függőleges végelem, fekete Tetõátvezetõ készlet 80/125-60/100 szûkítõvel os könyök Méret: d=80/80mm 45 -os ív (2 db) Méret: d=80/80mm függőleges végelem, piros Tetõátvezetõ készlet 80/125-60/100 szûkítõvel m-es hosszabbító cső szétválasztott rendszerhez Méret: d=80/80mm 0,5 m-es hosszabbító cső szétválasztott rendszerhez Méret: d=80/80mm koncentrikus égéstermék elvezetés, Ø 80/125 mm, alu/alu (hagyományos kazánhoz) átalakító végelemhez, alu/pps, Ø 80/ mm Méret: d=80/80mm os koncentrikus könyök Méret: d= 80/125 mm átalakító végelemhez, alu/pps, Ø 80/ mm Méret: d=80/80mm koncentrikus égéstermék elvezetés, Ø 60/100 mm, alu/pps (kondenzációs kazánhoz) 45 -os koncentrikus ív Méret: d= 80/125 mm os koncentrikus könyök Méret: d=60/100mm m-es, Ø 60/100-as koncentrikus parapet szett Méret: d=60/100mm, L=1000 mm

12 Égéstermék elvezetés Tartozékok, termosztátok koncentrikus égéstermék elvezetés, Ø 60/100 mm, alu/pps (kondenzációs kazánhoz) Ariston típusú kiegészítők (vezetékes) 45 -os koncentrikus ív Méret: d=60/100mm 1 m-es koncentrikus hosszabbító cső Méret: d=60/100mm 0,5 m-es koncentrikus hosszabbító cső Méret: d=60/100mm Clima Manager (Remocon) Energiatakarékos hőmérséklet szabályozás Időjáráskövető szabályozás napi és heti programozású szobatermosztát külső hőmérséklet kijelzése magyar nyelvű menürendszer az LCD kijelzőn pontos idő kijelzése szervizpartner nevének és telefonszámának közlése garancia idejének számlálása Genus, Genus Premium, Clas készülékekhez Ø 60/100-as függőleges indítóidom Méret: d=60/100mm függőleges végelem, fekete Méret: d=60/100mm Szobai érzékelő Fűtési üzemmód beállítása hőmérséklet szabályozás Égéstermék elvezetés függőleges végelem, piros Méret: d=60/100mm LAS beszívó/elvezető készlet B32-es konfigurációhoz LAS beszívó/elvezető készlet C42-es konfigurációhoz Méret: d=80mm Külső érzékelő Külső hőmérséklet érzékelése koncentrikus égéstermék elvezetés, Ø 80/125 mm, alu/pps (kondenzációs kazánhoz) koncentrikus parapet szett, L=1000 Méret: d=80/125mm 90 -os koncentrikus könyök Méret: d=80/125mm 45 -os koncentrikus ív Méret: d=80/125mm Programozható szobatermosztát Napi, heti programozású szobatermosztát Hibakódok kijelzése Kétkörös rendszerkialakítás Clima managerrel, szobai érzékelővel és Ariston kazánba integrált 2 körös interface-szel: Tartozékok, termosztátok 1 m-es koncentrikus hosszabbító cső Méret: d=80/125mm ,5 m-es koncentrikus hosszabbító cső Méret: d=80/125mm Ø 60/100 80/125-ös függőleges indítóidom Méret: d=80/125mm talpas könyök Méret: d=80mm ferdetető-átvezetéshez szigetelő gallér, dőlésszöggel, fekete ferdetető-átvezetéshez szigetelő gallér, dőlésszöggel, piros lapostető-átvezetéshez szigetelő gallér, fekete lapostető-átvezetéshez szigetelő gallér, piros szivattyú függőleges végelem, fekete Méret: d=80/125mm függőleges végelem, piros Méret: d=80/125mm

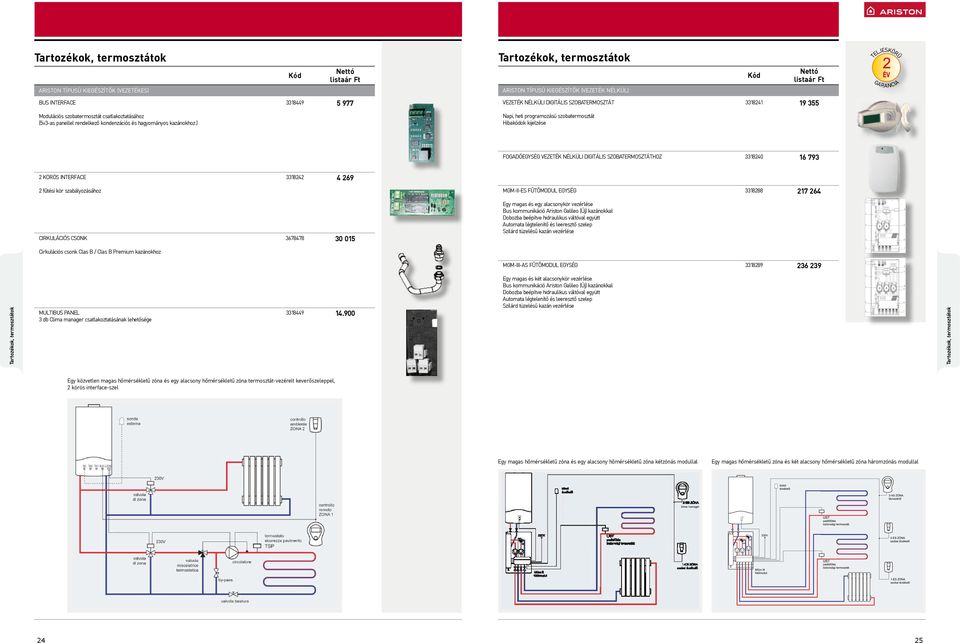

13 Tartozékok, termosztátok Tartozékok, termosztátok Ariston típusú kiegészítők (vezetékes) Ariston típusú kiegészítők (vezeték nélkül) BUS Interface Vezeték nélküli digitális szobatermosztát Modulációs szobatermosztát csatlakoztatásához (5v3-as panellel rendelkező kondenzációs és hagyományos kazánokhoz.) Napi, heti programozású szobatermosztát Hibakódok kijelzése Fogadóegység vezeték nélküli digitális szobatermosztáthoz körös interface fűtési kör szabályozásához MGM-II-es fûtőmodul egység Cirkulációs csonk Egy magas és egy alacsonykör vezérlése Bus kommunikáció Ariston Galileo (Új) kazánokkal Dobozba beépítve hidraulikus váltóval együtt Automata légtelenítő és leeresztő szelep Szilárd tüzelésű kazán vezérlése Cirkulációs csonk Clas B / Clas B Premium kazánokhoz MGM-III-as fûtőmodul egység Tartozékok, termosztátok MULTIBUS PANEL 3 db Clima manager csatlakoztatásának lehetősége Egy magas és két alacsonykör vezérlése Bus kommunikáció Ariston Galileo (Új) kazánokkal Dobozba beépítve hidraulikus váltóval együtt Automata légtelenítő és leeresztő szelep Szilárd tüzelésű kazán vezérlése Tartozékok, termosztátok Egy közvetlen magas hőmérsékletű zóna és egy alacsony hőmérsékletű zóna termosztát-vezérelt keverőszeleppel, 2 körös interface-szel Egy magas hőmérsékletű zóna és egy alacsony hőmérsékletű zóna kétzónás modullal Egy magas hőmérsékletű zóna és két alacsony hőmérsékletű zóna háromzónás modullal S TA1 TA2 SE 24 25

14 Tartozékok, termosztátok Tartozékok, termosztátok Szobatermosztátok E8 kaszkád vezérlő ( 4 kazán + 2 fûtőkör) E8 falidoboz CoCo MTS (kazánonként 1 db szükséges) adatfordító egység BM8 szobai egység FBR2 szobai érzékelő SPFS HMV tároló NTC VFAS fûtés előremenő és hidraulikus váltó érzékelő Függőleges szerelősín Szerelősín függőleges szereléshez csavarok Kazán (felszerelő) rögzítő (panel) elem Kazán rögzítő szerelő készlet (fali) Szerelősín padló felöli rögzíő elem Tartozékok, termosztátok Szerelőkészlet padló oldali rögzítő eleme, csavarzatok Hidraulikus váltó Gyűjtő csatlakozó, légetlenítő, érzékelő hüvely, iszapleválasztó Kazán csatlakozó készlet (kaszkád kapcsoláshoz) Tartozékok, termosztátok Víz és gázoldali csatlakozás, szigetelés, szelepek, mérők, visszacsapó szelep, biztonsági szelep, tömítések Koncentrikus függőleges indító idom Koncentrikus indítóidom 80/125-80/80 HMV csatlakozó készlet 1 kazánhoz járatú szelep, HMV érzékelő, tömítések Záró csatlakozó 1db kazánhoz Alsó csatlakozó, tömítések Elzáró (szelep) golyóscsap Előremenő-visszatérő, gáz Égéstermék elvezető készlet 2db kazánhoz Kaszkád kapcsolásokhoz Égéstermék elvezető készlet 3db kazánhoz Kaszkád kapcsolásokhoz Égéstermék elvezető készlet 4db kazánhoz Kaszkád kapcsolásokhoz 26 27

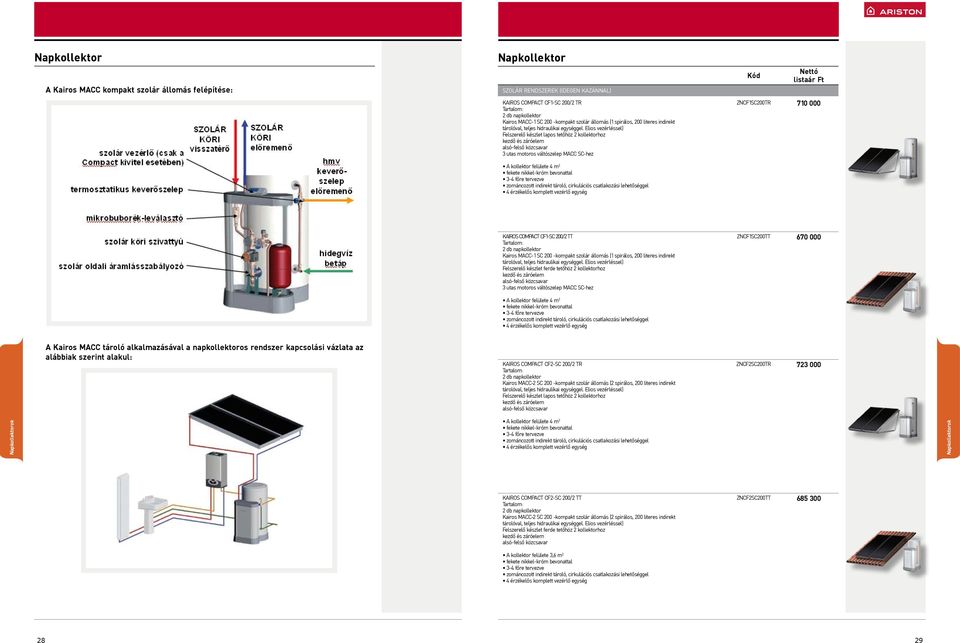

15 Napkollektor A Kairos MACC kompakt szolár állomás felépítése: Napkollektor Szolár rendszerek (idegen kazánnal) Kairos Compact CF1-SC 200/2 TR 2 db napkollektor Kairos MACC-1 SC 200 -kompakt szolár állomás (1 spirálos, 200 literes indirekt tárolóval, teljes hidraulikai egységgel. Elios vezérléssel) Felszerelő készlet lapos tetőhöz 2 kollektorhoz kezdő és záróelem alsó-felső közcsavar 3 utas motoros váltószelep MACC SC-hez ZNCF1SC200TR A kollektor felülete 4 m 2 fekete nikkel-króm bevonattal 3-4 főre tervezve zománcozott indirekt tároló, cirkulációs csatlakozási lehetőséggel 4 érzékelős komplett vezérlő egység KAIROS COMPACT CF1-SC 200/2 TT 2 db napkollektor Kairos MACC-1 SC 200 -kompakt szolár állomás (1 spirálos, 200 literes indirekt tárolóval, teljes hidraulikai egységgel. Elios vezérléssel) Felszerelő készlet ferde tetőhöz 2 kollektorhoz kezdő és záróelem alsó-felső közcsavar 3 utas motoros váltószelep MACC SC-hez ZNCF1SC200TT A kollektor felülete 4 m 2 fekete nikkel-króm bevonattal 3-4 főre tervezve zománcozott indirekt tároló, cirkulációs csatlakozási lehetőséggel 4 érzékelős komplett vezérlő egység A Kairos MACC tároló alkalmazásával a napkollektoros rendszer kapcsolási vázlata az alábbiak szerint alakul: Kairos Compact CF2-SC 200/2 TR 2 db napkollektor Kairos MACC-2 SC 200 -kompakt szolár állomás (2 spirálos, 200 literes indirekt tárolóval, teljes hidraulikai egységgel. Elios vezérléssel) Felszerelő készlet lapos tetőhöz 2 kollektorhoz kezdő és záróelem alsó-felső közcsavar ZNCF2SC200TR Napkollektorok A kollektor felülete 4 m 2 fekete nikkel-króm bevonattal 3-4 főre tervezve zománcozott indirekt tároló, cirkulációs csatlakozási lehetőséggel 4 érzékelős komplett vezérlő egység Napkollektorok Kairos Compact CF2-SC 200/2 TT 2 db napkollektor Kairos MACC-2 SC 200 -kompakt szolár állomás (2 spirálos, 200 literes indirekt tárolóval, teljes hidraulikai egységgel. Elios vezérléssel) Felszerelő készlet ferde tetőhöz 2 kollektorhoz kezdő és záróelem alsó-felső közcsavar A kollektor felülete 3,6 m 2 fekete nikkel-króm bevonattal 3-4 főre tervezve zománcozott indirekt tároló, cirkulációs csatlakozási lehetőséggel 4 érzékelős komplett vezérlő egység ZNCF2SC200TT

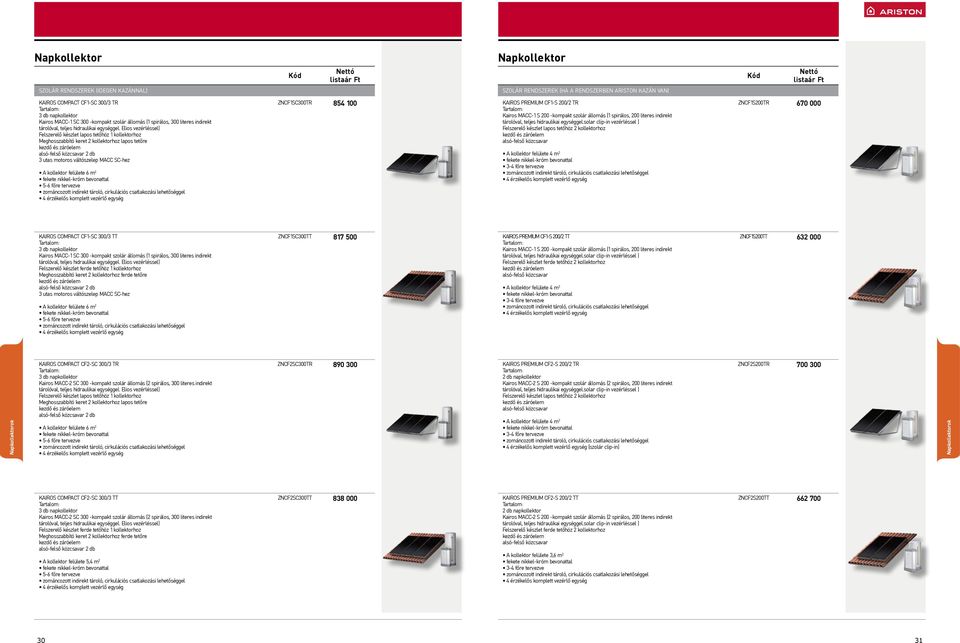

16 Napkollektor Napkollektor Szolár rendszerek (idegen kazánnal) Szolár rendszerek (ha a rendszerben Ariston kazán van) Kairos Compact CF1-SC 300/3 TR 3 db napkollektor Kairos MACC-1 SC 300 -kompakt szolár állomás (1 spirálos, 300 literes indirekt tárolóval, teljes hidraulikai egységgel. Elios vezérléssel) Felszerelő készlet lapos tetőhöz 1 kollektorhoz Meghosszabbító keret 2 kollektorhoz lapos tetőre kezdő és záróelem alsó-felső közcsavar 2 db 3 utas motoros váltószelep MACC SC-hez A kollektor felülete 6 m 2 fekete nikkel-króm bevonattal 5-6 főre tervezve zománcozott indirekt tároló, cirkulációs csatlakozási lehetőséggel 4 érzékelős komplett vezérlő egység ZNCF1SC300TR Kairos Premium CF1-S 200/2 TR Kairos MACC-1 S 200 -kompakt szolár állomás (1 spirálos, 200 literes indirekt tárolóval, teljes hidraulikai egységgel.solar clip-in vezérléssel ) Felszerelő készlet lapos tetőhöz 2 kollektorhoz kezdő és záróelem alsó-felső közcsavar A kollektor felülete 4 m 2 fekete nikkel-króm bevonattal 3-4 főre tervezve zománcozott indirekt tároló, cirkulációs csatlakozási lehetőséggel 4 érzékelős komplett vezérlő egység ZNCF1S200TR Kairos Compact CF1-SC 300/3 TT 3 db napkollektor Kairos MACC-1 SC 300 -kompakt szolár állomás (1 spirálos, 300 literes indirekt tárolóval, teljes hidraulikai egységgel. Elios vezérléssel) Felszerelő készlet ferde tetőhöz 1 kollektorhoz Meghosszabbító keret 2 kollektorhoz ferde tetőre kezdő és záróelem alsó-felső közcsavar 2 db 3 utas motoros váltószelep MACC SC-hez A kollektor felülete 6 m 2 fekete nikkel-króm bevonattal 5-6 főre tervezve zománcozott indirekt tároló, cirkulációs csatlakozási lehetőséggel 4 érzékelős komplett vezérlő egység ZNCF1SC300TT Kairos Premium CF1-S 200/2 TT Kairos MACC-1 S 200 -kompakt szolár állomás (1 spirálos, 200 literes indirekt tárolóval, teljes hidraulikai egységgel.solar clip-in vezérléssel ) Felszerelő készlet ferde tetőhöz 2 kollektorhoz kezdő és záróelem alsó-felső közcsavar A kollektor felülete 4 m 2 fekete nikkel-króm bevonattal 3-4 főre tervezve zománcozott indirekt tároló, cirkulációs csatlakozási lehetőséggel 4 érzékelős komplett vezérlő egység ZNCF1S200TT Napkollektorok Kairos Compact CF2-SC 300/3 TR 3 db napkollektor Kairos MACC-2 SC 300 -kompakt szolár állomás (2 spirálos, 300 literes indirekt tárolóval, teljes hidraulikai egységgel. Elios vezérléssel) Felszerelő készlet lapos tetőhöz 1 kollektorhoz Meghosszabbító keret 2 kollektorhoz lapos tetőre kezdő és záróelem alsó-felső közcsavar 2 db A kollektor felülete 6 m 2 fekete nikkel-króm bevonattal 5-6 főre tervezve zománcozott indirekt tároló, cirkulációs csatlakozási lehetőséggel 4 érzékelős komplett vezérlő egység ZNCF2SC300TR Kairos Premium CF2-S 200/2 TR 2 db napkollektor Kairos MACC-2 S 200 -kompakt szolár állomás (2 spirálos, 200 literes indirekt tárolóval, teljes hidraulikai egységgel.solar clip-in vezérléssel ) Felszerelő készlet lapos tetőhöz 2 kollektorhoz kezdő és záróelem alsó-felső közcsavar A kollektor felülete 4 m 2 fekete nikkel-króm bevonattal 3-4 főre tervezve zománcozott indirekt tároló, cirkulációs csatlakozási lehetőséggel 4 érzékelős komplett vezérlő egység (szolár clip-in) ZNCF2S200TR Napkollektorok Kairos Compact CF2-SC 300/3 TT 3 db napkollektor Kairos MACC-2 SC 300 -kompakt szolár állomás (2 spirálos, 300 literes indirekt tárolóval, teljes hidraulikai egységgel. Elios vezérléssel) Felszerelő készlet ferde tetőhöz 1 kollektorhoz Meghosszabbító keret 2 kollektorhoz ferde tetőre kezdő és záróelem alsó-felső közcsavar 2 db A kollektor felülete 5,4 m 2 fekete nikkel-króm bevonattal 5-6 főre tervezve zománcozott indirekt tároló, cirkulációs csatlakozási lehetőséggel 4 érzékelős komplett vezérlő egység ZNCF2SC300TT Kairos Premium CF2-S 200/2 TT 2 db napkollektor Kairos MACC-2 S 200 -kompakt szolár állomás (2 spirálos, 200 literes indirekt tárolóval, teljes hidraulikai egységgel.solar clip-in vezérléssel ) Felszerelő készlet ferde tetőhöz 2 kollektorhoz kezdő és záróelem alsó-felső közcsavar A kollektor felülete 3,6 m 2 fekete nikkel-króm bevonattal 3-4 főre tervezve zománcozott indirekt tároló, cirkulációs csatlakozási lehetőséggel 4 érzékelős komplett vezérlő egység ZNCF2S200TT

17 Napkollektor Napkollektor Szolár rendszerek (ha a rendszerben Ariston kazán van) Kairos Premium CF1-S 300/3 TR 3 db napkollektor Kairos MACC-1 S 300 -kompakt szolár állomás (1 spirálos, 300 literes indirekt tárolóval, teljes hidraulikai egységgel. solar clip-in vezérléssel) Felszerelő készlet lapos tetőhöz 1 kollektorhoz Meghosszabbító keret 2 kollektorhoz lapos tetőre kezdő és záróelem alsó-felső közcsavar 2 db ZNCF1S300TR Ariston fűtő kazán MACC 2S tárolóval és 3 fűtési körrel A kollektor felülete 6 m 2 fekete nikkel-króm bevonattal 5-6 főre tervezve zománcozott indirekt tároló, cirkulációs csatlakozási lehetőséggel 4 érzékelős komplett vezérlő egység Kairos Premium CF1-S 300/3 TT 3 db napkollektor Kairos MACC-1 S 300 -kompakt szolár állomás (1 spirálos, 300 literes indirekt tárolóval, teljes hidraulikai egységgel. solar clip-in vezérléssel) Felszerelő készlet ferde tetőhöz 1 kollektorhoz Meghosszabbító keret 2 kollektorhoz ferde tetőre kezdő és záróelem alsó-felső közcsavar 2 db ZNCF1S300TT A kollektor felülete 6 m 2 fekete nikkel-króm bevonattal 5-6 főre tervezve zománcozott indirekt tároló, cirkulációs csatlakozási lehetőséggel 4 érzékelős komplett vezérlő egység Kairos Premium CF2-S 300/3 TR 3 db napkollektor Kairos MACC-2 S 300 -kompakt szolár állomás (2 spirálos, 300 literes indirekt tárolóval, teljes hidraulikai egységgel. solar clip-in vezérléssel) Felszerelő készlet lapos tetőhöz 1 kollektorhoz Meghosszabbító keret 2 kollektorhoz lapos tetőre kezdő és záróelem alsó-felső közcsavar 2 db ZNCF2S300TR Idegen fűtő kazán MACC 2SC tárolóval és 1 fűtési körrel Napkollektorok A kollektor felülete 6 m 2 fekete nikkel-króm bevonattal 5-6 főre tervezve zománcozott indirekt tároló, cirkulációs csatlakozási lehetőséggel 4 érzékelős komplett vezérlő egység Napkollektorok Kairos Premium CF2-S 300/3 TT 3 db napkollektor Kairos MACC-2 S 300 -kompakt szolár állomás (2 spirálos, 300 literes indirekt tárolóval, teljes hidraulikai egységgel. solar clip-in vezérléssel) Felszerelő készlet ferde tetőhöz 1 kollektorhoz Meghosszabbító keret 2 kollektorhoz ferde tetőre kezdő és záróelem alsó-felső közcsavar 2 db A kollektor felülete 5,4 m 2 fekete nikkel-króm bevonattal 5-6 főre tervezve zománcozott indirekt tároló, cirkulációs csatlakozási lehetőséggel 4 érzékelős komplett vezérlő egység ZNCF2S300TT

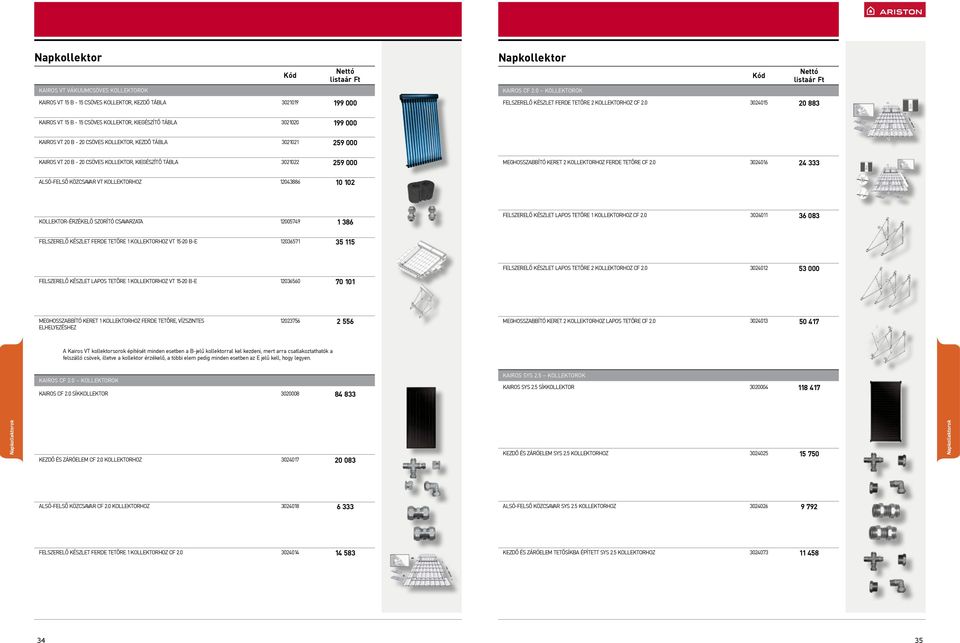

18 Napkollektor Napkollektor Kairos vt VÁKUuMCSÖVES KOLLEKTOROK Kairos cf 2.0 KOLLEKTOROK Kairos VT 15 B - 15 csöves kollektor, kezdő tábla felszerelő készlet ferde tetőre 2 kollektorhoz CF Kairos VT 15 B - 15 csöves kollektor, kiegészítő tábla Kairos VT 20 B - 20 csöves kollektor, kezdő tábla Kairos VT 20 B - 20 csöves kollektor, kiegészítő tábla meghosszabbító keret 2 kollektorhoz ferde tetőre CF alsó-felső közcsavar VT kollektorhoz kollektor-érzékelő szorító csavarzata felszerelő készlet lapos tetőre 1 kollektorhoz CF felszerelő készlet ferde tetőre 1 kollektorhoz VT B-E felszerelő készlet lapos tetőre 2 kollektorhoz CF felszerelő készlet lapos tetőre 1 kollektorhoz VT B-E meghosszabbító keret 1 kollektorhoz ferde tetőre, vízszintes elhelyezéshez meghosszabbító keret 2 kollektorhoz lapos tetőre CF A Kairos VT kollektorsorok építését minden esetben a B-jelű kollektorral kel kezdeni, mert arra csatlakoztathatók a felszálló csövek, illetve a kollektor érzékelő, a többi elem pedig minden esetben az E jelű kell, hogy legyen. Kairos cf 2.0 KOLLEKTOROK Kairos CF 2.0 síkkollektor Kairos sys 2.5 KOLLEKTOROK Kairos SYS 2.5 síkkollektor Napkollektorok kezdő és záróelem CF 2.0 kollektorhoz kezdő és záróelem SYS 2.5 kollektorhoz Napkollektorok alsó-felső közcsavar CF 2.0 kollektorhoz alsó-felső közcsavar SYS 2.5 kollektorhoz felszerelő készlet ferde tetőre 1 kollektorhoz CF kezdő és záróelem tetősíkba épített SYS 2.5 kollektorhoz

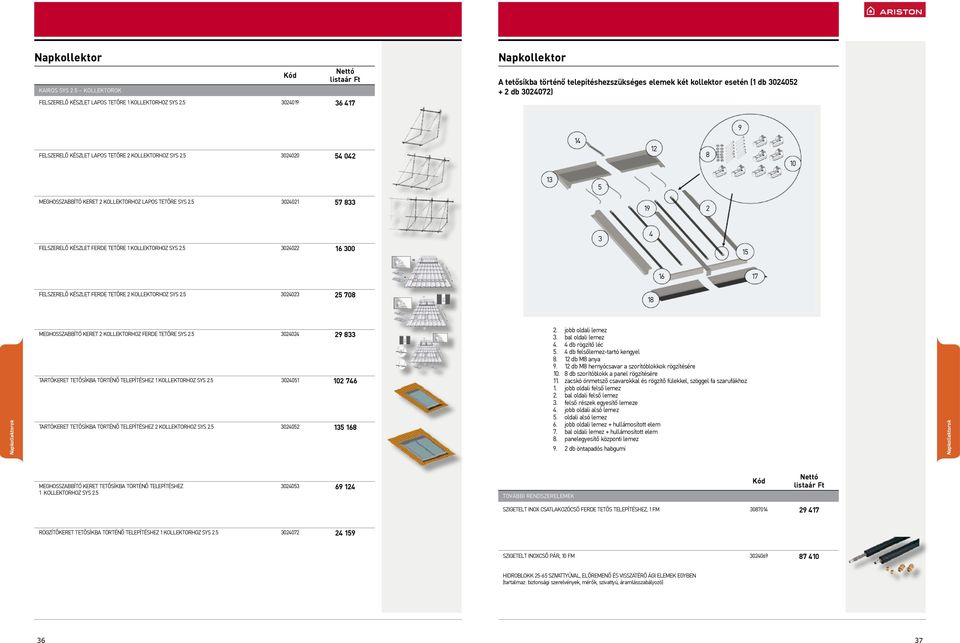

19 Napkollektor Napkollektor Kairos sys 2.5 KOLLEKTOROK A tetősíkba történő telepítéshezszükséges elemek két kollektor esetén (1 db db ) felszerelő készlet lapos tetőre 1 kollektorhoz SYS felszerelő készlet lapos tetőre 2 kollektorhoz SYS meghosszabbító keret 2 kollektorhoz lapos tetőre SYS felszerelő készlet ferde tetőre 1 kollektorhoz SYS felszerelő készlet ferde tetőre 2 kollektorhoz SYS Napkollektorok meghosszabbító keret 2 kollektorhoz ferde tetőre SYS 2.5 tartókeret tetősíkba történő telepítéshez 1 kollektorhoz SYS 2.5 tartókeret tetősíkba történő telepítéshez 2 kollektorhoz SYS jobb oldali lemez 3. bal oldali lemez 4. 4 db rögzítő léc 5. 4 db felsőlemez-tartó kengyel db M8 anya db M8 hernyócsavar a szorítóblokkok rögzítésére db szorítóblokk a panel rögzítésére 11. zacskó önmetsző csavarokkal és rögzítő fülekkel, szöggel fa szarufákhoz 1. jobb oldali felső lemez 2. bal oldali felső lemez 3. felső részek egyesítő lemeze 4. jobb oldali alsó lemez 5. oldali alsó lemez 6. jobb oldali lemez + hullámosított elem 7. bal oldali lemez + hullámosított elem 8. panelegyesítő központi lemez 9. 2 db öntapadós habgumi Napkollektorok meghosszabbító keret tetősíkba történő telepítéshez 1 kollektorhoz SYS További rendszerelemek szigetelt inox csatlakozócső ferde tetős telepítéshez, 1 fm rögzítőkeret tetősíkba történő telepítéshez 1 kollektorhoz SYS szigetelt inoxcső pár, 10 fm hidroblokk szivattyúval, előremenő és visszatérő ági elemek egyben (tartalmaz: biztonsági szerelvények, mérők, szivattyú, áramlásszabályozó) 36 37

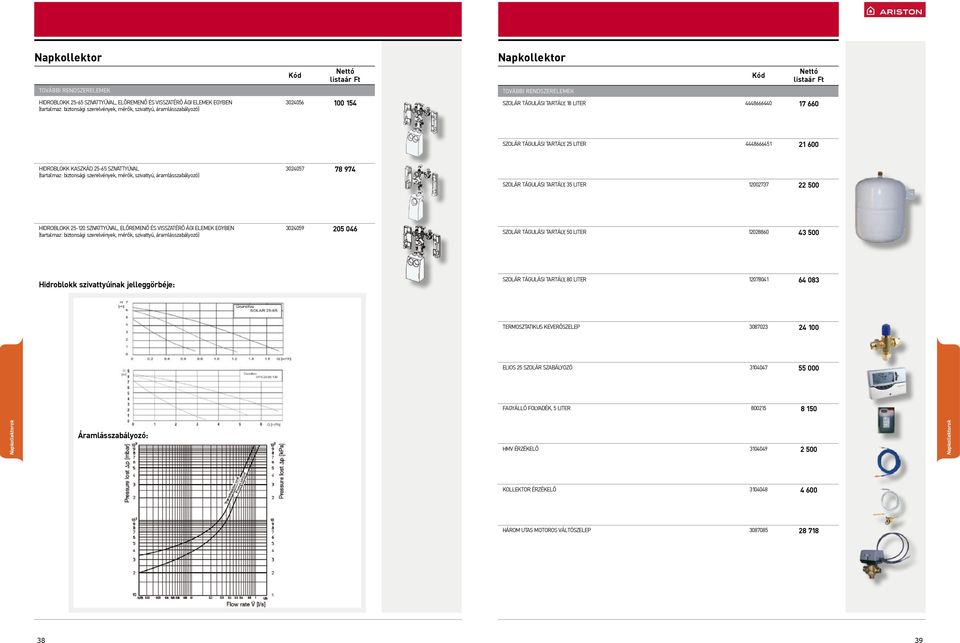

20 Napkollektor Napkollektor További rendszerelemek További rendszerelemek hidroblokk szivattyúval, előremenő és visszatérő ági elemek egyben (tartalmaz: biztonsági szerelvények, mérők, szivattyú, áramlásszabályozó) szolár tágulási tartály, 18 liter szolár tágulási tartály, 25 liter hidroblokk kaszkád szivattyúval (tartalmaz: biztonsági szerelvények, mérők, szivattyú, áramlásszabályozó) szolár tágulási tartály, 35 liter hidroblokk szivattyúval, előremenő és visszatérő ági elemek egyben (tartalmaz: biztonsági szerelvények, mérők, szivattyú, áramlásszabályozó) szolár tágulási tartály, 50 liter Hidroblokk szivattyúinak jelleggörbéje: szolár tágulási tartály, 80 liter termosztatikus keverőszelep Elios 25 szolár szabályozó fagyálló folyadék, 5 liter Napkollektorok Áramlásszabályozó: hmv érzékelő Napkollektorok kollektor érzékelő három utas motoros váltószelep
