1 NAPENERGIA RENDSZEREK

2 Napenergia Egy jól megfontolt választás Hogyan lehet összehangolni otthona kényelmét a környezettudatos gondolkodással? A napenergiának köszönhetően ez nem is egy megoldhatatlan probléma. Ez az amiért az Ariston, a világ vezető fűtéstechnikai cége, kifejlesztette új termékpalettáját a napenergia hasznosítására. De miért pont napenergia?

3 Tiszta energia nulla szennyezőanyag kibocsátással A válasz egyszerű: mert ez egy olyan energiaforrás aminek nulla a szennyezőanyag kibocsátása. Ez hozzájárul a légköri szennyeződés és az üvegházhatás csökkentéséhez. (az üvegházhatás kialakulásának okozói a hagyományos energiaforrások karbondioxid kibocsátása) A gyerekei hálásak lesznek önnek a jövőben, ha most napenergia panelt szereltet be, az unokái pedig még inkább. A napenergia egy igencsak új technológia, ami nagyszerű lehetőségeket kínál, könnyű beszerelhetőséget, kiváló integrálhatóságot a hagyományos fűtési rendszerekkel és csökkentett szerviz igényt.

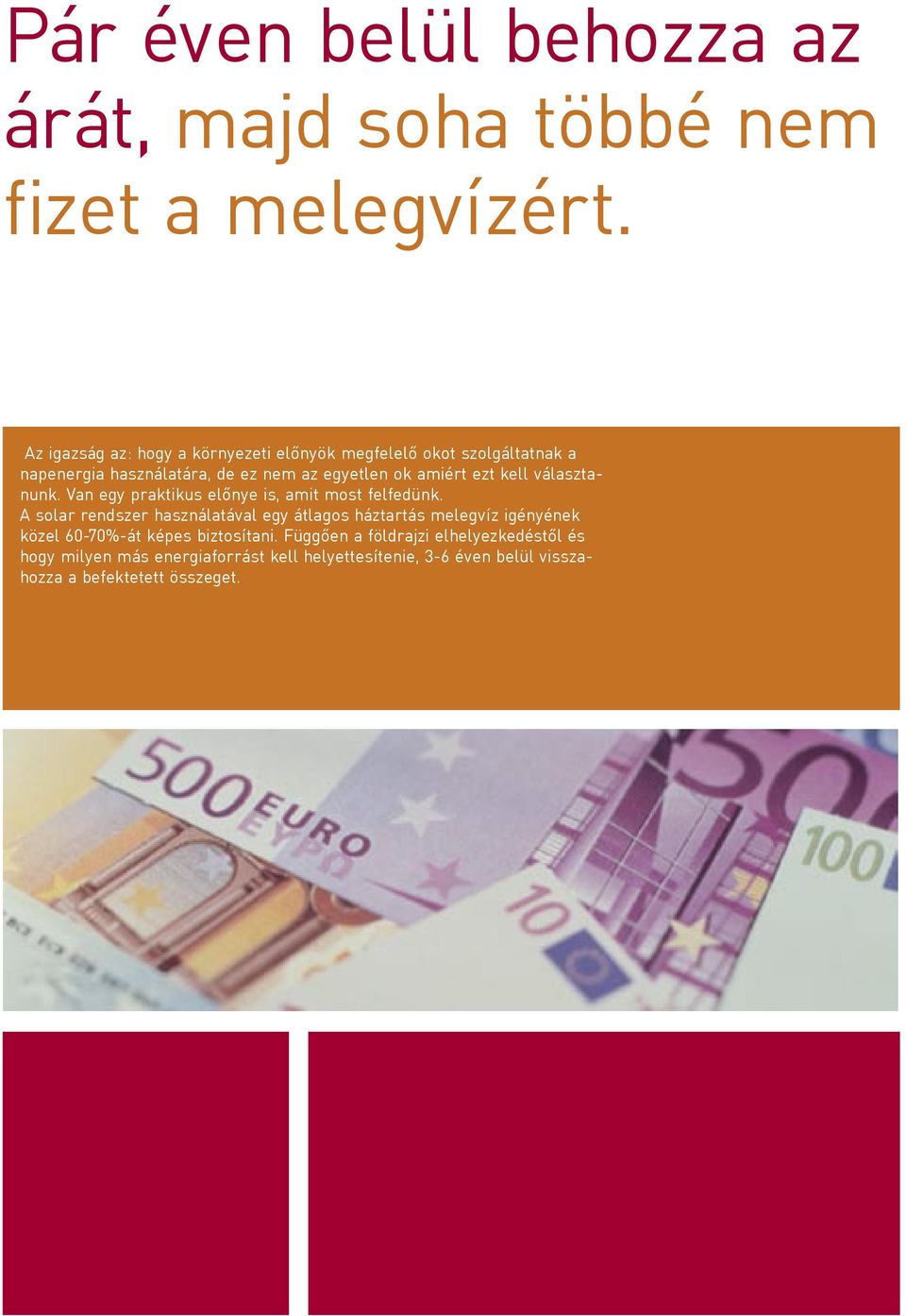

4 Pár éven belül behozza az árát, majd soha többé nem fizet a melegvízért. Az igazság az: hogy a környezeti előnyök megfelelő okot szolgáltatnak a napenergia használatára, de ez nem az egyetlen ok amiért ezt kell választanunk. Van egy praktikus előnye is, amit most felfedünk. A solar rendszer használatával egy átlagos háztartás melegvíz igényének közel 60-70%-át képes biztosítani. Függően a földrajzi elhelyezkedéstől és hogy milyen más energiaforrást kell helyettesítenie, 3-6 éven belül visszahozza a befektetett összeget.

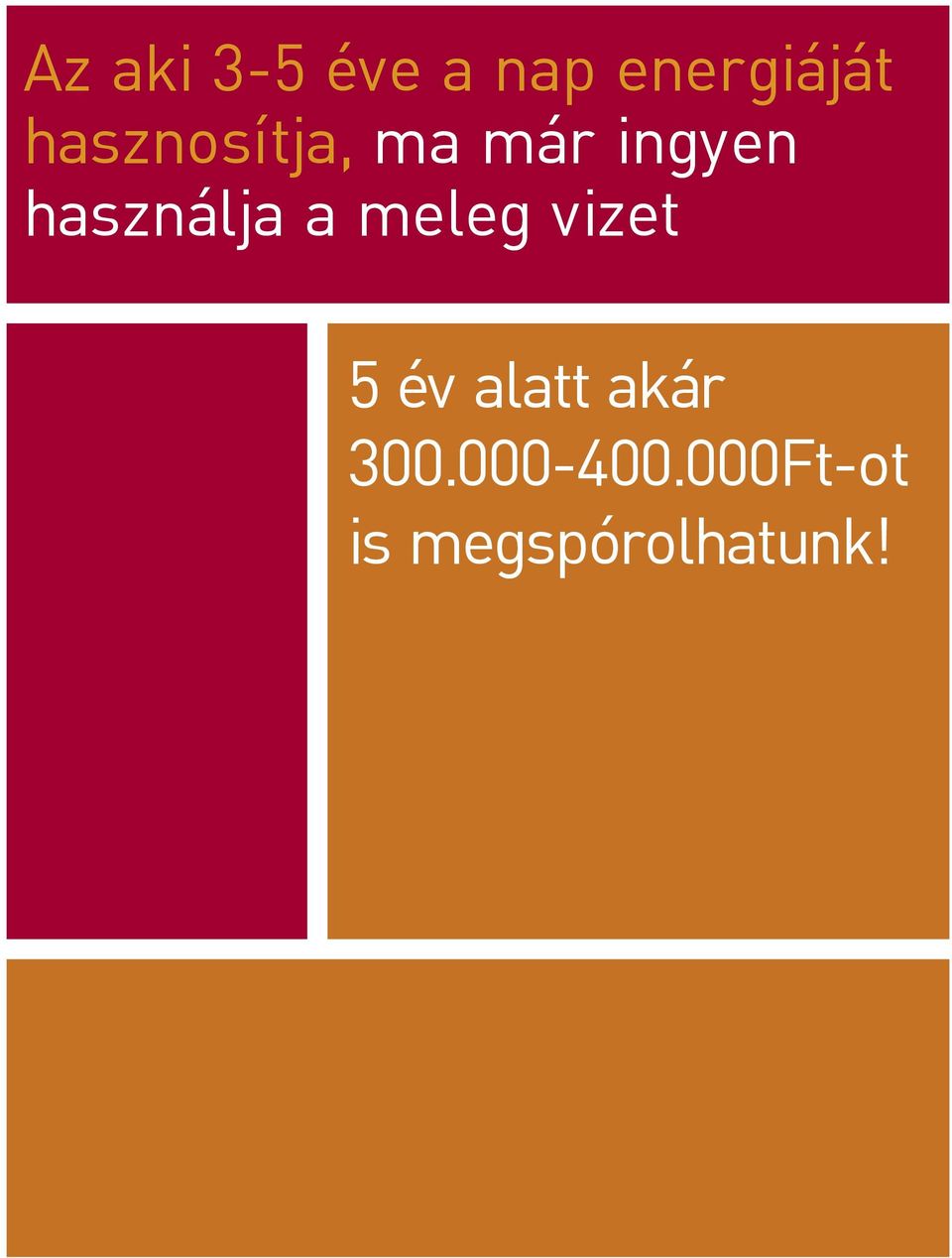

5 Az aki 3-5 éve a nap energiáját hasznosítja, ma már ingyen használja a meleg vizet 5 év alatt akár Ft-ot is megspórolhatunk!

6 Mi is az a keringtetett rendszer? Előnyök Egyszerűen telepíthető. Nem szükséges elektromos áram. Egyszerűen működtethető. Rugalmasság - az indirekt tároló a ház bármely helyiségében elhelyezhető. A panelek elhelyezése a maximális napfénybesugárzáshoz igazíthatók. A napenergiával fűtött rendszereknél nem mindig lehetséges vagy alkalmas hogy az indirekt tároló magasabban legyen mint a napkollektorok. Mikor mégis megtörténik, a folyadék nem tud szabadon továbbfolyni a tároló hőcserélő felé. Ezért válik szükségessé a keverő pumpa, amit egy elektromos egység kezel. A vezérlő egység felügyeli a panel hőmérsékletét, a bojler által folyamatosan használt két érzékelőt, működteti a keverő pumpát, ha a folyadék melegebb a panelekben, mint a tárolóban.

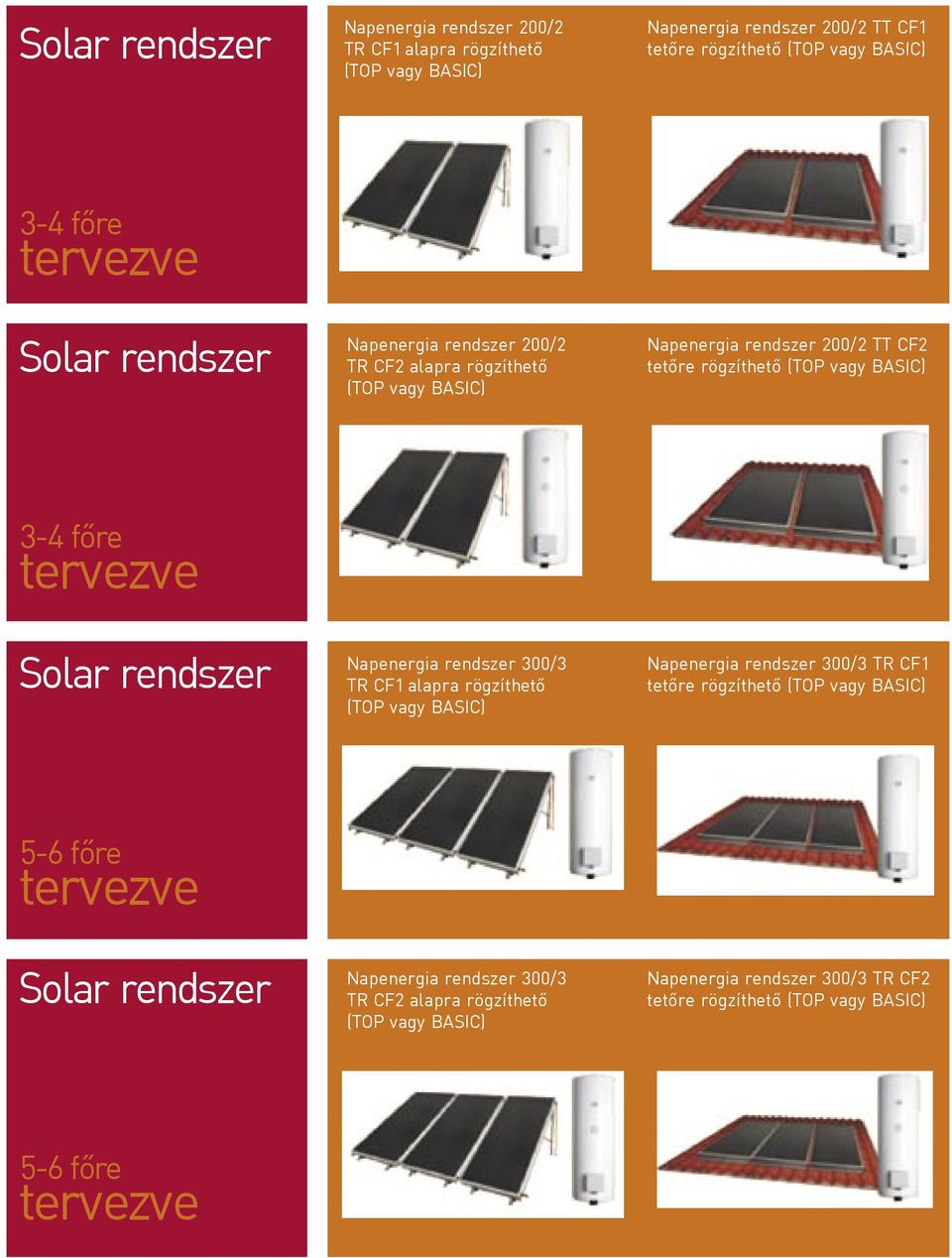

7 Solar rendszer Napenergia rendszer 200/2 TR CF1 alapra rögzíthető (TOP vagy BASIC) Napenergia rendszer 200/2 TT CF1 tetőre rögzíthető (TOP vagy BASIC) 3-4 főre tervezve Solar rendszer Napenergia rendszer 200/2 TR CF2 alapra rögzíthető (TOP vagy BASIC) Napenergia rendszer 200/2 TT CF2 tetőre rögzíthető (TOP vagy BASIC) 3-4 főre tervezve Solar rendszer Napenergia rendszer 300/3 TR CF1 alapra rögzíthető (TOP vagy BASIC) Napenergia rendszer 300/3 TR CF1 tetőre rögzíthető (TOP vagy BASIC) 5-6 főre tervezve Solar rendszer Napenergia rendszer 300/3 TR CF2 alapra rögzíthető (TOP vagy BASIC) Napenergia rendszer 300/3 TR CF2 tetőre rögzíthető (TOP vagy BASIC) 5-6 főre tervezve

8 SOLAR RENDSZEREK 200/2 TR CF1 BASIC 200/2 TR CF1 TOP 200 L-ES EGY SPIRÁLOS INDIREKT TÁROLÓ+BASIC SOLAR RENDSZER 200 L-ES EGY SPIRÁLOS INDIREKT TÁROLÓ+TOP SOLAR RENDSZER 200/2 TR CF1 BASIC 2 db BASIC napkollektor elem 1 db BS1S 200 l-es dupla spirálos indirekt tároló 2 db talajra rögzíthető tartókeret a kollektorokhoz, 1db keringető panel 1 db összekötő egység a kollektorokhoz és a cirkulációs körhöz K E R I N G E T E T T R E N D S Z E R TA L A J R A R Ö G Z Í T H E T Ő V Á L T O Z AT 3-4 F Ő R É S Z É R E 200/2 TR CF1 TOP 2 db TOP napkollektor elem 1 db BS1S 200 l-es dupla spirálos indirekt tároló 2 db talajra rögzíthető tartókeret a kollektorokhoz, 1db keringető panel 1 db összekötő egység a kollektorokhoz és a cirkulációs körhöz A KOLLEKTOROK FELÜLETE 3,6M 2 VÁLASZTHATÓ ELHELYEZÉS (LAPOS VAGY FERDE TETŐN EGYARÁNT) A KOLLEKTOROK FEKETE NIKKEL-KRÓM BEVONATTAL BS1S 200 L-ES ZOMÁNCOZOTT INDIREKT TÁROLÓ TERMOSZTÁTTAL ÉS CIRKULÁCIÓS CSATLAKOZÁSI LEHETŐSÉGGEL 3 ÉRZÉKELŐS KOMPLETT VEZÉRLŐ EGYSÉG 3 KW-OS ELEKTROMOS FÛTŐSZÁL (OPCIONÁLIS) 200 l melegvíz 2 napkollektor Napkollektorok hatékonysága Model 200/2 TR CF1 BASIC 200/2 TR CF1 TOP Kód hőmérséklet változás napfénybesugárzás

9 SOLAR RENDSZEREK 200/2 TT CF1 BASIC 200/2 TT CF1 TOP 200 L-ES EGY SPIRÁLOS INDIREKT TÁROLÓ+BASIC SOLAR RENDSZER 200 L-ES EGY SPIRÁLOS INDIREKT TÁROLÓ+TOP SOLAR RENDSZER 200/2 TT CF1 BASIC 2 db BASIC napkollektor elem 1 db BS1S 200 l-es dupla spirálos indirekt tároló 1 db tetőre szerelhető tartókeret, 2db keringető panel K E R I N G E T E T T R E N D S Z E R T E T Ő R E R Ö G Z Í T H E T Ő V Á L T O Z AT 3-4 F Ő R É S Z É R E 200/2 TT CF1 TOP 2 db TOP napkollektor elem 1 db BS1S 200 l-es dupla spirálos indirekt tároló 1 db tetőre szerelhető tartókeret, 2db keringető panel A KOLLEKTOROK FELÜLETE 3,6M 2 VÁLASZTHATÓ ELHELYEZÉS (LAPOS VAGY FERDE TETŐN EGYARÁNT) A KOLLEKTOROK FEKETE NIKKEL-KRÓM BEVONATTAL BS1S 200 L-ES ZOMÁNCOZOTT INDIREKT TÁROLÓ TERMOSZTÁTTAL ÉS CIRKULÁCIÓS CSATLAKOZÁSI LEHETŐSÉGGEL 3 ÉRZÉKELŐS KOMPLETT VEZÉRLŐ EGYSÉG 3 KW-OS ELEKTROMOS FÛTŐSZÁL (OPCIONÁLIS) 200 l melegvíz 2 napkollektor Napkollektorok hatékonysága Model 200/2 TT CF1 BASIC 200/2 TT CF1 TOP Kód hőmérséklet változás napfénybesugárzás

10 SOLAR RENDSZEREK 200/2 TR CF2 BASIC 200/2 TR CF2 TOP 200 L-ES DUPLA SPIRÁLOS INDIREKT TÁROLÓ+BASIC SOLAR RENDSZER 200 L-ES DUPLA SPIRÁLOS INDIREKT TÁROLÓ+TOP SOLAR RENDSZER 200/2 TR CF1 BASIC 2 db BASIC napkollektor elem 1 db BS2S 200 l-es dupla spirálos indirekt tároló 2 db talajra rögzíthető tartókeret a kollektorokhoz, 1db keringető panel 1 db összekötő egység a kollektorokhoz és a cirkulációs körhöz K E R I N G E T E T T R E N D S Z E R TA L A J R A R Ö G Z Í T H E T Ő V Á L T O Z AT 3-4 F Ő R É S Z É R E 200/2 TR CF1 TOP 2 db TOP napkollektor elem 1 db BS2S 200 l-es dupla spirálos indirekt tároló 2 db talajra rögzíthető tartókeret a kollektorokhoz, 1db keringető panel 1 db összekötő egység a kollektorokhoz és a cirkulációs körhöz A KOLLEKTOROK FELÜLETE 3,6M 2 VÁLASZTHATÓ ELHELYEZÉS (LAPOS VAGY FERDE TETŐN EGYARÁNT) A KOLLEKTOROK FEKETE NIKKEL-KRÓM BEVONATTAL BS2S 200 L-ES ZOMÁNCOZOTT INDIREKT TÁROLÓ TERMOSZTÁTTAL ÉS CIRKULÁCIÓS CSATLAKOZÁSI LEHETŐSÉGGEL 3 ÉRZÉKELŐS KOMPLETT VEZÉRLŐ EGYSÉG 3 KW-OS ELEKTROMOS FÛTŐSZÁL (OPCIONÁLIS) 200 l melegvíz 2 napkollektor Napkollektorok hatékonysága Model 200/2 TR CF2 BASIC 200/2 TR CF2 TOP Kód hőmérséklet változás napfénybesugárzás

11 SOLAR RENDSZEREK 200/2 TT CF2 BASIC 200/2 TT CF2 TOP 200 L-ES DUPLA SPIRÁLOS INDIREKT TÁROLÓ+BASIC SOLAR RENDSZER 200 L-ES DUPLA SPIRÁLOS INDIREKT TÁROLÓ+TOP SOLAR RENDSZER 200/2 TT CF1 BASIC 2 db BASIC napkollektor elem 1 db BS2S 200 l-es dupla spirálos indirekt tároló 1 db tetőre szerelhető tartókeret, 2db keringető panel K E R I N G E T E T T R E N D S Z E R T E T Ő R E R Ö G Z Í T H E T Ő V Á L T O Z AT 3-4 F Ő R É S Z É R E 200/2 TT CF1 TOP 2 db TOP napkollektor elem 1 db BS2S 200 l-es dupla spirálos indirekt tároló 1 db tetőre szerelhető tartókeret, 2db keringető panel A KOLLEKTOROK FELÜLETE 3,6M 2 VÁLASZTHATÓ ELHELYEZÉS (LAPOS VAGY FERDE TETŐN EGYARÁNT) A KOLLEKTOROK FEKETE NIKKEL-KRÓM BEVONATTAL BS2S 200 L-ES ZOMÁNCOZOTT INDIREKT TÁROLÓ TERMOSZTÁTTAL ÉS CIRKULÁCIÓS CSATLAKOZÁSI LEHETŐSÉGGEL 3 ÉRZÉKELŐS KOMPLETT VEZÉRLŐ EGYSÉG 3 KW-OS ELEKTROMOS FÛTŐSZÁL (OPCIONÁLIS) 200 l melegvíz 2 napkollektor Napkollektorok hatékonysága Model 200/2 TT CF2 BASIC 200/2 TT CF2 TOP Kód hőmérséklet változás napfénybesugárzás

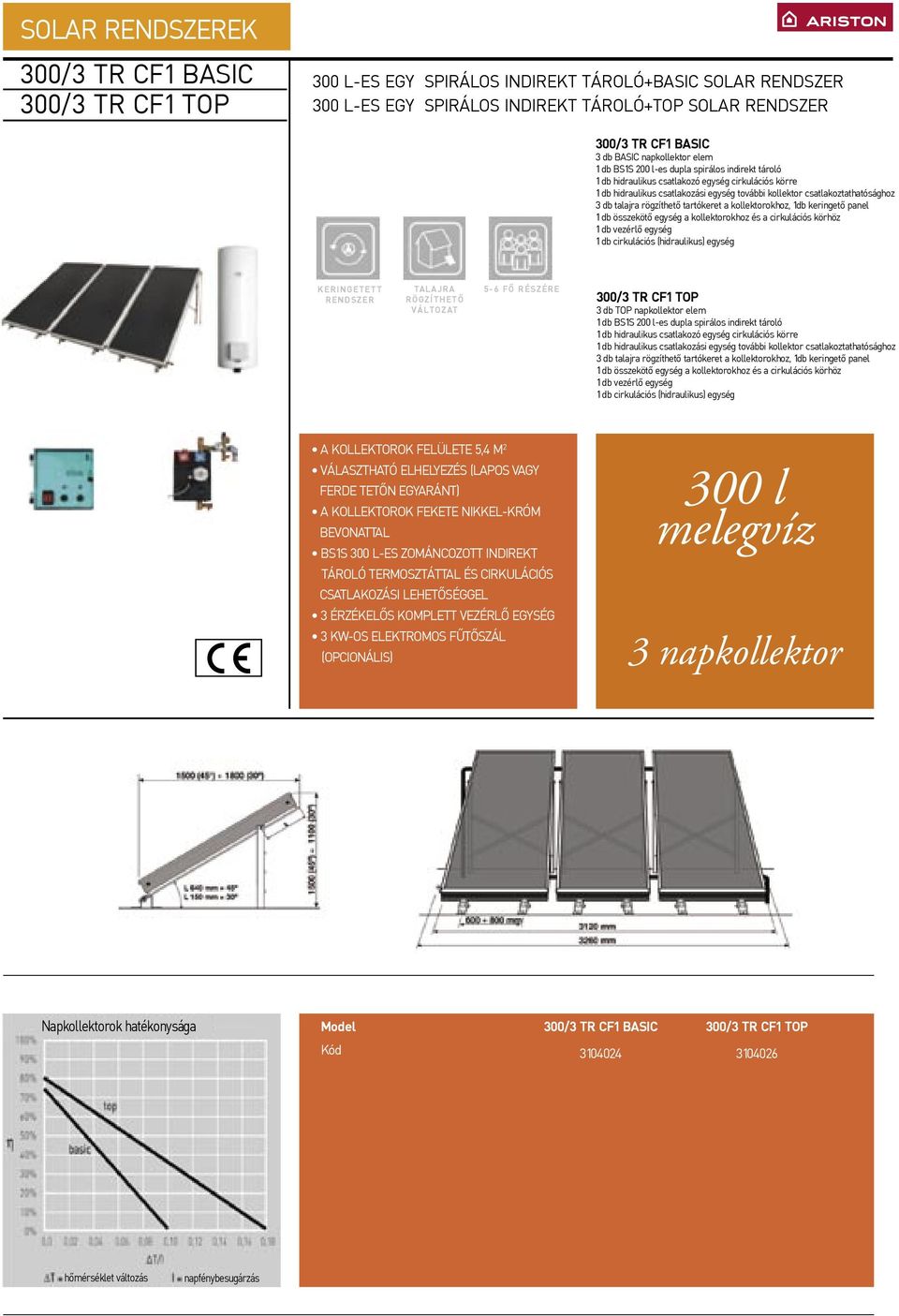

12 SOLAR RENDSZEREK 300/3 TR CF1 BASIC 300/3 TR CF1 TOP 300 L-ES EGY SPIRÁLOS INDIREKT TÁROLÓ+BASIC SOLAR RENDSZER 300 L-ES EGY SPIRÁLOS INDIREKT TÁROLÓ+TOP SOLAR RENDSZER 300/3 TR CF1 BASIC 3 db BASIC napkollektor elem 1 db BS1S 200 l-es dupla spirálos indirekt tároló 3 db talajra rögzíthető tartókeret a kollektorokhoz, 1db keringető panel 1 db összekötő egység a kollektorokhoz és a cirkulációs körhöz K E R I N G E T E T T R E N D S Z E R TA L A J R A R Ö G Z Í T H E T Ő V Á L T O Z AT 5-6 F Ő R É S Z É R E 300/3 TR CF1 TOP 3 db TOP napkollektor elem 1 db BS1S 200 l-es dupla spirálos indirekt tároló 3 db talajra rögzíthető tartókeret a kollektorokhoz, 1db keringető panel 1 db összekötő egység a kollektorokhoz és a cirkulációs körhöz A KOLLEKTOROK FELÜLETE 5,4 M 2 VÁLASZTHATÓ ELHELYEZÉS (LAPOS VAGY FERDE TETŐN EGYARÁNT) A KOLLEKTOROK FEKETE NIKKEL-KRÓM BEVONATTAL BS1S 300 L-ES ZOMÁNCOZOTT INDIREKT TÁROLÓ TERMOSZTÁTTAL ÉS CIRKULÁCIÓS CSATLAKOZÁSI LEHETŐSÉGGEL 3 ÉRZÉKELŐS KOMPLETT VEZÉRLŐ EGYSÉG 3 KW-OS ELEKTROMOS FÛTŐSZÁL (OPCIONÁLIS) 300 l melegvíz 3 napkollektor Napkollektorok hatékonysága Model 300/3 TR CF1 BASIC 300/3 TR CF1 TOP Kód hőmérséklet változás napfénybesugárzás

13 SOLAR RENDSZEREK 300/3 TT CF1 BASIC 300/3 TT CF1 TOP 300 L-ES EGY SPIRÁLOS INDIREKT TÁROLÓ+BASIC SOLAR RENDSZER 300 L-ES EGY SPIRÁLOS INDIREKT TÁROLÓ+TOP SOLAR RENDSZER 300/3 TT CF1 BASIC 3 db BASIC napkollektor elem 1 db BS1S 200 l-es dupla spirálos indirekt tároló 3 db talajra rögzíthető tartókeret a kollektorokhoz, 1db keringető panel 1 db tetőre szerelhető tartókeret, 2db keringető panel K E R I N G E T E T T R E N D S Z E R T E T Ő R E R Ö G Z Í T H E T Ő V Á L T O Z AT 3-4 F Ő R É S Z É R E 300/3 TT CF1 TOP 3 db TOP napkollektor elem 1 db BS1S 200 l-es dupla spirálos indirekt tároló 3 db talajra rögzíthető tartókeret a kollektorokhoz, 1db keringető panel 1 db tetőre szerelhető tartókeret, 2db keringető panel A KOLLEKTOROK FELÜLETE 5,4 M 2 VÁLASZTHATÓ ELHELYEZÉS (LAPOS VAGY FERDE TETŐN EGYARÁNT) A KOLLEKTOROK FEKETE NIKKEL-KRÓM BEVONATTAL BS1S 300 L-ES ZOMÁNCOZOTT INDIREKT TÁROLÓ TERMOSZTÁTTAL ÉS CIRKULÁCIÓS CSATLAKOZÁSI LEHETŐSÉGGEL 3 ÉRZÉKELŐS KOMPLETT VEZÉRLŐ EGYSÉG 3 KW-OS ELEKTROMOS FÛTŐSZÁL (OPCIONÁLIS) 300 l melegvíz 3 napkollektor Napkollektorok hatékonysága Model 300/3 TT CF1 BASIC 300/3 TT CF1 TOP Kód hőmérséklet változás napfénybesugárzás

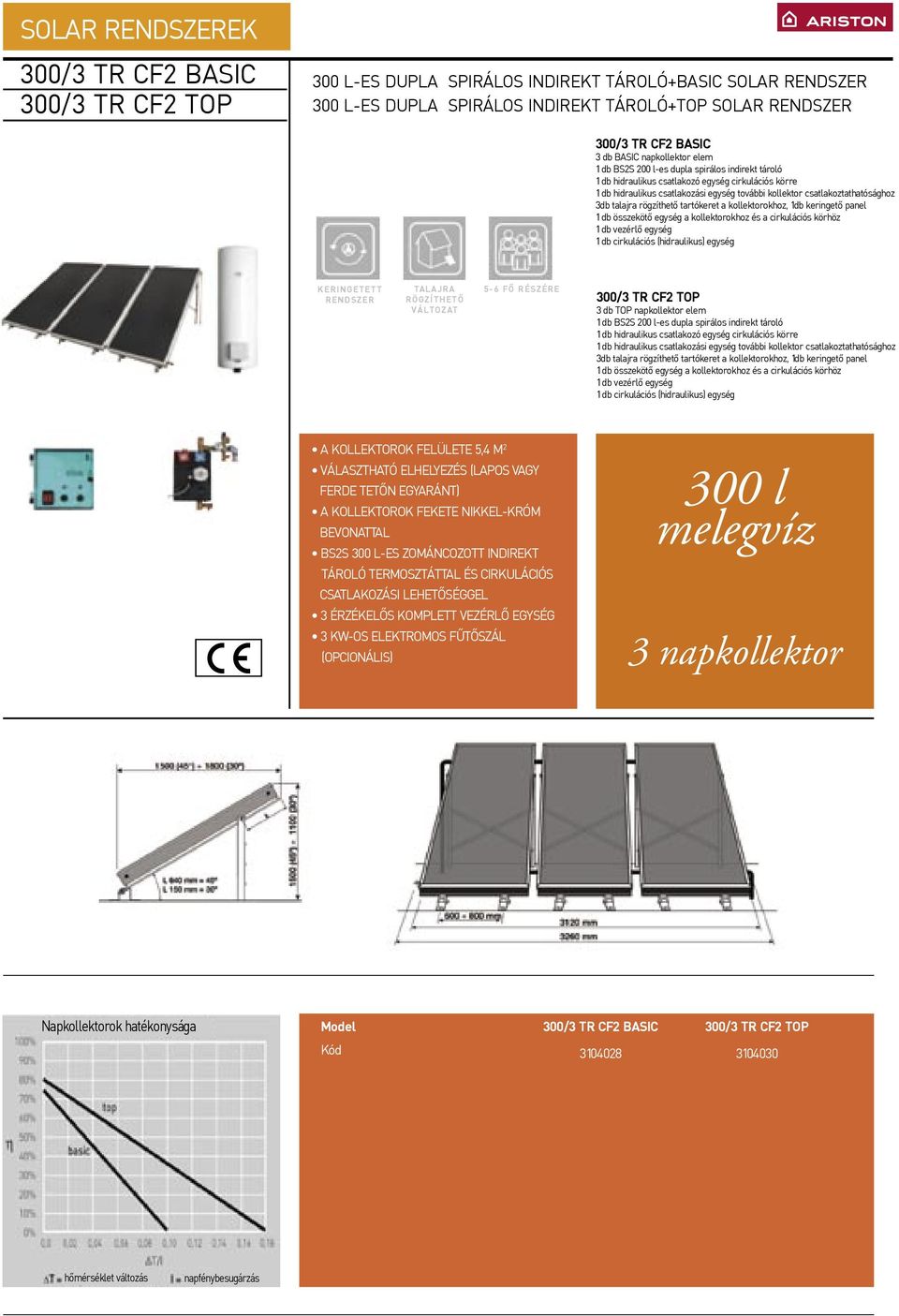

14 SOLAR RENDSZEREK 300/3 TR CF2 BASIC 300/3 TR CF2 TOP 300 L-ES DUPLA SPIRÁLOS INDIREKT TÁROLÓ+BASIC SOLAR RENDSZER 300 L-ES DUPLA SPIRÁLOS INDIREKT TÁROLÓ+TOP SOLAR RENDSZER 300/3 TR CF2 BASIC 3 db BASIC napkollektor elem 1 db BS2S 200 l-es dupla spirálos indirekt tároló 3db talajra rögzíthető tartókeret a kollektorokhoz, 1db keringető panel 1 db összekötő egység a kollektorokhoz és a cirkulációs körhöz K E R I N G E T E T T R E N D S Z E R TA L A J R A R Ö G Z Í T H E T Ő V Á L T O Z AT 5-6 F Ő R É S Z É R E 300/3 TR CF2 TOP 3 db TOP napkollektor elem 1 db BS2S 200 l-es dupla spirálos indirekt tároló 3db talajra rögzíthető tartókeret a kollektorokhoz, 1db keringető panel 1 db összekötő egység a kollektorokhoz és a cirkulációs körhöz A KOLLEKTOROK FELÜLETE 5,4 M 2 VÁLASZTHATÓ ELHELYEZÉS (LAPOS VAGY FERDE TETŐN EGYARÁNT) A KOLLEKTOROK FEKETE NIKKEL-KRÓM BEVONATTAL BS2S 300 L-ES ZOMÁNCOZOTT INDIREKT TÁROLÓ TERMOSZTÁTTAL ÉS CIRKULÁCIÓS CSATLAKOZÁSI LEHETŐSÉGGEL 3 ÉRZÉKELŐS KOMPLETT VEZÉRLŐ EGYSÉG 3 KW-OS ELEKTROMOS FÛTŐSZÁL (OPCIONÁLIS) 300 l melegvíz 3 napkollektor Napkollektorok hatékonysága Model 300/3 TR CF2 BASIC 300/3 TR CF2 TOP Kód hőmérséklet változás napfénybesugárzás

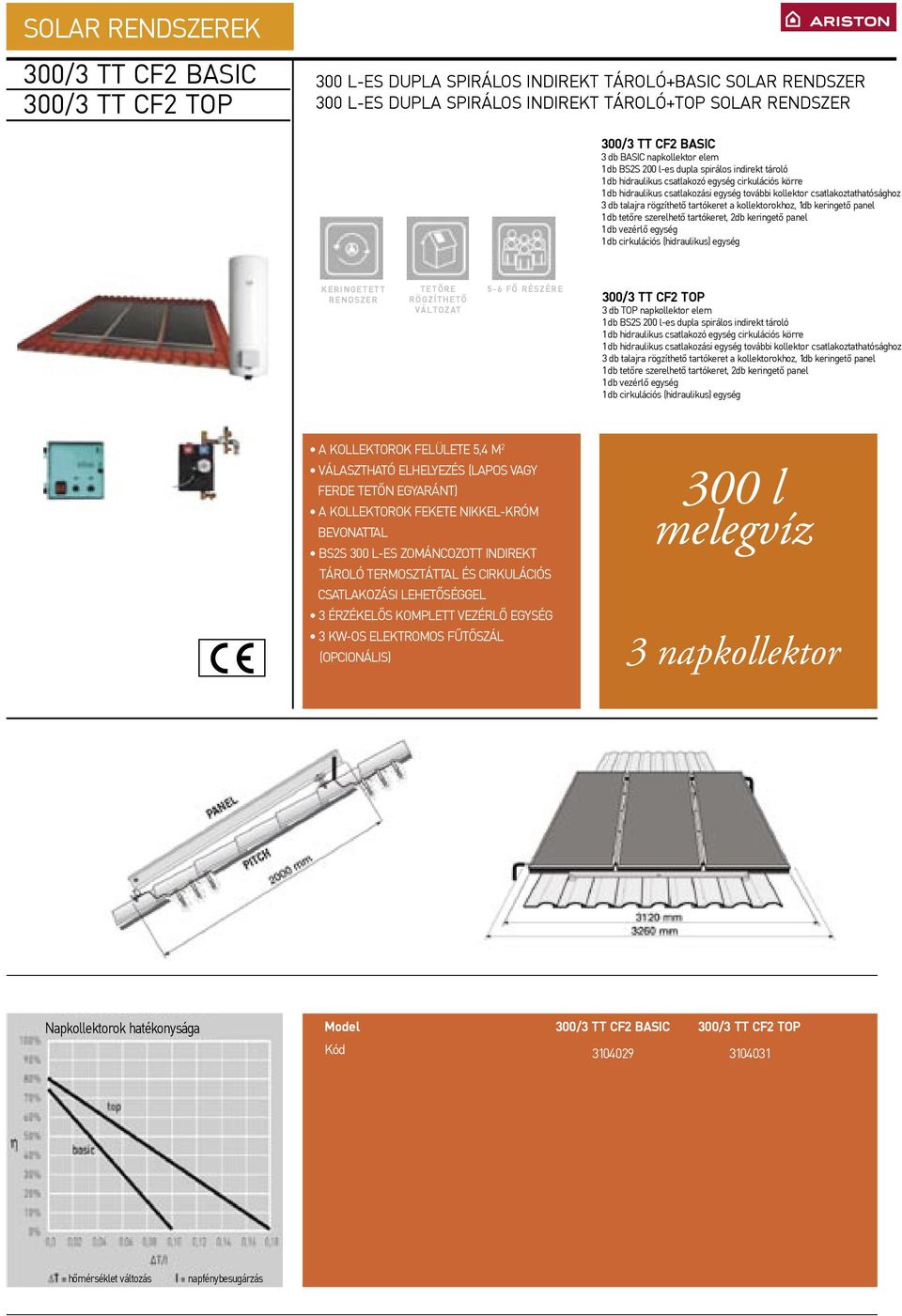

15 SOLAR RENDSZEREK 300/3 TT CF2 BASIC 300/3 TT CF2 TOP 300 L-ES DUPLA SPIRÁLOS INDIREKT TÁROLÓ+BASIC SOLAR RENDSZER 300 L-ES DUPLA SPIRÁLOS INDIREKT TÁROLÓ+TOP SOLAR RENDSZER 300/3 TT CF2 BASIC 3 db BASIC napkollektor elem 1 db BS2S 200 l-es dupla spirálos indirekt tároló 3 db talajra rögzíthető tartókeret a kollektorokhoz, 1db keringető panel 1 db tetőre szerelhető tartókeret, 2db keringető panel K E R I N G E T E T T R E N D S Z E R T E T Ő R E R Ö G Z Í T H E T Ő V Á L T O Z AT 5-6 F Ő R É S Z É R E 300/3 TT CF2 TOP 3 db TOP napkollektor elem 1 db BS2S 200 l-es dupla spirálos indirekt tároló 3 db talajra rögzíthető tartókeret a kollektorokhoz, 1db keringető panel 1 db tetőre szerelhető tartókeret, 2db keringető panel A KOLLEKTOROK FELÜLETE 5,4 M 2 VÁLASZTHATÓ ELHELYEZÉS (LAPOS VAGY FERDE TETŐN EGYARÁNT) A KOLLEKTOROK FEKETE NIKKEL-KRÓM BEVONATTAL BS2S 300 L-ES ZOMÁNCOZOTT INDIREKT TÁROLÓ TERMOSZTÁTTAL ÉS CIRKULÁCIÓS CSATLAKOZÁSI LEHETŐSÉGGEL 3 ÉRZÉKELŐS KOMPLETT VEZÉRLŐ EGYSÉG 3 KW-OS ELEKTROMOS FÛTŐSZÁL (OPCIONÁLIS) 300 l melegvíz 3 napkollektor Napkollektorok hatékonysága Model 300/3 TT CF2 BASIC 300/3 TT CF2 TOP Kód hőmérséklet változás napfénybesugárzás

16 TARTOZÉKOK NAPKOLLEKTOR BASIC NAPKOLLEKTOR TOP NAPKOLLEKTOR N A G Y F O K Ú N A P F É N Y F E LV E V Ő K É P E S S É G Ü V E G G YA P O T S Z I G E T E L É S KOLLEKTOR FELÜLETE 1,8 M 2 SPECIÁLISAN TISZTÍTOTT, HÕKEZELT, TÜKRÖZÕDÉSMENTES ÜVEG NAGY HATÉKONYSÁGÚ VÖRÖS RÉZ HÕCSERÉLÕ ( TOP MODEL ) ENERGIA FELVEVŐ RÉZLAP FEKETE NIKKEL- KRÓM BEVONATTAL ANODIZÁT ALUMÍNIUM ÉLEK EN ENGEDÉLLYEL RENDELKEZIK Környezetbarát Technikai adatok Általános méretek Napkollektorok hatékonysága BASIC NAPKOLLEKTOR TOP NAPKOLLEKTOR Súly Üzemi nyomás Kollektor Átmérõje Kollektor folyadék kapacitása Elnyelés Károsanyag kibocsátás kg bar mm l % % , , hőmérséklet változás napfénybesugárzás Model BASIC NAPKOLLEKTOR TOP NAPKOLLEKTOR Kód

17 TARTOZÉKOK BS1S 150 BS1S 200 BS1S 300 BS1S 400 BS1S 500 ÁLLÓ INDIREKT TÁROLÓ, BELSŐ DUPLA HŐCSERÉLŐVEL Z O M Á N C O Z O T T I P X 1 V É D E T T S É G P O L I U R E T Á N H A B T I S Z T Í T Ó N Y Í L Á S Regolazione Protezione esterna IPX4 Regolazione Rivestimento esterna di CFC Free Rivestimento Caldaia A C É L TAinox R T Á LY di Protezione IPX4 Antigelo Caldaia inox SCFC Z I G ERegolazione TFree E L É S Flangia esterna Antigelo di ispezione Protezione Rivestimento IPX4 Flangia TBST di Regolazione di ispezioneesterna Caldaia Ei smalto al titanio smalto al titanio Inspection flange smalto al Inspection titanio flange A KAZÁN VÉDELME EGY TITÁN BEVONATÚ BELSŐ ZOMÁNC- RÉTEG, AMELYET 850 C-ON ÉGETTEK RÁ A BELSŐ LEFELÉ TARTÓ HŐCSERÉLŐ MEGFELEL A SZABVÁNY ELŐÍRÁSAINAK, AMI BIZTOSÍTJA A GYORS MELEGVÍZ ADÓ KÉPESSÉGET TERMOSZTÁT SZETT (OPCIÓ) RECIRKULÁCIÓS SZETT (OPCIÓ) A FELSŐ ZÁRÓ PEREMRÉSZ EGYBE VAN ÉPÍTVE A MAGNÉZI- UM ANÓDDAL ÉS TARTALMAZ MERÜLŐ HÜVELYT IS (KIVÉVE A 150 LITERES MODELL) A KÉSZÜLÉK OLDALÁN 110MM-ES TISZTÍTÓNYÍLÁS TALÁLHATÓ MAGNÉZIUM ANÓD ÁLLÍTHATÓ TARTÓLÁBAK 3KW-OS (A 200-AS ÉS 300-AS MODELLEKHEZ) VAGY 6KW-OS (A 400-AS ÉS AZ 500-AS MODELLEKHEZ) VILLAMOS FÛTŐSZÁL CSATLAKOZÁSI LEHETŐSÉG egy csôkígyóval Technikai adatok Általános méretek BS1S 150 BS1S 200 BS1S 300 BS1S 400 BS1S 500 BS1S 150 BS1S 200 BS1S 300 BS1S 400 BS1S 500 Ûrtartalom A csőkígyó űrtartalma A csőkígyó felülete HMV készítés mennyisége (l/h) Fűtés oldali áramlási vízmennyiség 1 m 3 Fűtés oldali áramlási vízmennyiség 3 m 3 Fűtés oldali áramlási vízmennyiség 5 m 3 Maximális felvevő teljesítmény (T=35K) Nyomás veszteségek Fűtés oldali áramlási vízmennyiség 1 m 3 Fűtés oldali áramlási vízmennyiség 3 m 3 Fűtés oldali áramlási vízmennyiség 5 m 3 Fűtési idő (Delta T =35K) Fűtés oldali áramlási vízmennyiség 1 m 3 Fűtés oldali áramlási vízmennyiség 3 m 3 Fűtés oldali áramlási vízmennyiség 5 m 3 Fűtési veszteség Maximális működési nyomás Nettó tömeg l l m 2 l/h l/h l/h l/h kw mbar mbar mbar min min min kwh/24h bar kg , , , , , , , , , , , , a mm b mm c mm d mm e mm f mm g mm h mm Fűtési előremenő 80 C-os vízzel.- Fűtési kör áramlási mennyisége 2m3/h Model Kód BS1S BS1S 200 BS1S BS1S BS1S Zárófedél Merülőhüvely Magnézium anód Poliuratán szigetelés Zárófedél Oldalsó tisztítónyílás RC Cirkulációs vezeték M fűtési előremenő R fűtési visszatérő E hidegvíz bejövő U Melegvíz kijövő

18 TARTOZÉKOK BS2S 150 BS2S 200 BS2S 300 BS2S 400 BS2S 500 ÁLLÓ INDIREKT TÁROLÓ, BELSŐ DUPLA HŐCSERÉLŐVEL ZOMÁNCOZOTT I P X 1 V É D E T T S É G P O L I U R E T Á N H A B T I S Z T Í T Ó N Y Í L Á S Regolazione Protezione esterna IPX4 Regolazione Rivestimento esterna di CFC Free Rivestimento Caldaia ACÉLTARTÁLY inox di Protezione IPX4 Antigelo Caldaia inox SCFC Z I G ERegolazione TFree E L É S Flangia esterna Antigelo di ispezione Protezione Rivestimento IPX4 Flangia TBST di Regolazione di ispezioneesterna Caldaia El in smalto al titanio smalto al titanio Inspection flange smalto al Inspection titanio flange KAZÁN VÉDELME EGY TITÁN BEVONATÚ BELSŐ ZOMÁNCRÉTEG, AMELYET 850 C-ON ÉGETTEK RÁ A BELSŐ LEFELÉ TARTÓ DUPLA HŐCSERÉLŐ MEGFELEL A SZAB- VÁNY ELŐÍRÁSAINAK, AMI BIZTOSÍTJA A GYORS MELEGVÍZ ADÓKÉPESSÉGET ÉS A NAPKOLLEKTOR CSATLAKOZÁSI LEHETŐSÉGÉT TERMOSZTÁT SZETT (OPCIÓ) RECIRKULÁCIÓS SZETT (OPCIÓ) A FELSŐ ZÁRÓ PEREMRÉSZ EGYBE VAN ÉPÍTVE A MAGNÉZIUM ANÓDDAL ÉS TARTALMAZ MERÜLŐ HÜVELYT IS (KIVÉVE A 150 LITERES MODELL) A KÉSZÜLÉK OLDALÁN 110MM-ES TISZTÍTÓNYÍLÁS TALÁLHATÓ MAGNÉZIUM ANÓD ÁLLÍTHATÓ TARTÓLÁBAK 3KW-OS (A 200-AS ÉS 300-AS MODELLEKHEZ) VAGY 6KW-OS (A 400-AS ÉS AZ 500-AS MODELLEKHEZ) VILLAMOS FÛTŐSZÁL CSAT- LAKOZÁSI LEHETŐSÉG dupla csôkígyóval Technikai adatok Általános méretek BS2S 200 BS2S 300 BS2S 400 BS2S 500 BS2S 200 BS2S 300 BS2S 400 BS2S 500 Ûrtartalom Állapotok Az alsó csőkígyó űrtartalma A csőkígyó felülete HMV készítés mennyisége (l/h) Fűtés oldali áramlási vízmennyiség 1 m 3 Fűtés oldali áramlási vízmennyiség 3 m 3 Fűtés oldali áramlási vízmennyiség 5 m 3 Maximális felvevő teljesítmény (T=35K) Nyomás veszteségek Fűtés oldali áramlási vízmennyiség 1 m 3 Fűtés oldali áramlási vízmennyiség 3 m 3 Fűtés oldali áramlási vízmennyiség 5 m 3 Fűtési idő (Delta T =35K) Fűtés oldali áramlási vízmennyiség 1 m 3 Fűtés oldali áramlási vízmennyiség 3 m 3 Fűtés oldali áramlási vízmennyiség 5 m 3 Fűtési veszteség Maximális működési nyomás Nettó tömeg Fűtési előremenő 80 C-os vízzel.- Fűtési kör áramlási mennyisége 2m3/h Model BS2S 200 Kód l l m2 l/h l/h l/h l/h kw mbar mbar mbar min min min kwh/24h bar kg 190-0, , , , , , , , , , , BS2S 300 BS2S a mm b mm c mm d mm e mm f mm g mm h mm i mm j mm l mm BS2S Zárófedél Merülőhüvely Magnézium anód Poliuratán szigetelés Zárófedél Oldalsó tisztítónyílás RC Cirkulációs vezeték M fűtési előremenő R fűtési visszatérő E hidegvíz bejövő U Melegvíz kijövő MS Cirkulációs vezeték RS Cirkulációs vezeték

19 JEGYZET

20 Napkollektorokhoz való tartozékok NAPENERGIA RENSZEREK Napenergia kontroláló egység Rendszerhez való kontrol egység 20 kollektor használata felett Kiegyenlítő termosztát beállítási funkciókkal a napenergia keringtetéshez???????????????????????????????? 3 szenzoros készlet és a szenzorokhoz való tartók Be/Ki kapcsoló gomb Kézi pumpa aktiváló gomb Kód Napenergia rendszer tartozékai 3 sebességes keringető pumpa Propilénhab szigetelés Rendszer töltő és ürítő szelep Fali kengyel szett Tágulási tartály kapcsoló elem visszatérő nélküli szeleppel Beépített kézi leválasztó Standard termosztát a rendszerhez átfolyó és visszatérő túlnyomás mérővel Hidraulikus csatlakozó szett 1 napenergia panelhez Renszerhez való csatlakozó szett és hidraulikus alkatrészek egy keringtetett kollekorhoz Hidraulikus csatlakozó szett 1 pótlólagos kollektorhoz Renszerhez való csatlakozó szett és hidraulikus alkatrészek minden pótlólagos kollekorhoz keringtetett rendszekerhez Tetőre rögzíthető keret 1 napenergia panelhez Rendszerekhez való tetőre rögzíthető keret egy napenergia panelhez Tetőre rögzíthető keret 2 napenergia panelhez Rendszerekhez való tetőre rögzíthető keret két napenergia panelhez Tetőre rögzíthető keret 3 napenergia panelhez Rendszerekhez való tetőre rögzíthető keret három napenergia panelhez Alapra szerelhetõ keret 1 napenergia panelhez Rendszerekhez való alapra rögzíthetõ keret egy napenergia panelhez Fagyásgátló folyadék feltöltő pumpa Kézi pumpa a fagyásgátló folyadék betöltéséhez a hidraulikus keringésbe Fagyásgátló folyadék Fagyásgátló folyadék napkollektorokhoz (5 l) Alapra rögzíthető keret kapcsoló egység napenergia rendszerhez Kapcsoló egység alapra szerelhető kerethez több, mint egy panelt használó rendszereknél

21 Indirekt tárolókhoz való tartozékok NAPENERGIA RENSZEREK BS1S ÉS BS2S TÍPUSOK EGY CSŐKÍGYÓVAL ÉS DUPLA CSŐKÍGYÓVAL 3000 W-os elektromos egység 3000 W-os 3 fokozatú elektromos egység keringtetett indirekt tárolókhoz, 200/300 l-es BS1S és BS2S modellekhez 6000 W-os elektromos egység 6000 W-os 3 fokozatú elektromos egység keringtetett indirekt tárolókhoz, 400/500 l-es BS1S és BS2S modellekhez 2500 W-os elektromos egység 2500 W-os 1 fokozatú elektromos egység keringtetett indirekt tárolókhoz, 400/500 l-es BS1S és BS2S modellekhez 1500 W-os elektromos egység 1500 W-os 1 fokozatú elektromos egység keringtetett indirekt tárolókhoz, 400/500 l-es BS1S és BS2S modellekhez FORRÓVIZES INDIREKT RÉTEGTÁROLÓ TERMÉKCSALÁD 1500 kw S/W elektromos egység 1500 W 1 fokozatú elektromos egység termosztáttal, fűtőelem plombával, fedél lámpával, hőmérséklet beállító gombbal és S/W bekapcsoló gombbal - 80/100/120/150 l-es BDR indirekt tárolókhoz 2500 kw S/W elektromos egység 2500 W 1 fokozatú elektromos egység termosztáttal, fűtőelem plombával, fedél lámpával, hőmérséklet beállító gombbal és S/W bekapcsoló gombbal - 80/100/120/150 l-es BDR indirekt tárolókhoz 2500 W-os elektromos egység 2500 W-os 3 fokozatú elektromos egység, fűtő elem plombával, tető BDR 200-hoz Kód

22 Az Ariston tökéletes vevői elégedettséget kínál Minőségi termékek Kiváló szolgáltatás Az internet oldal az összes felhasználónak hasznos információt nyújt az összes termékkel kapcsolatban. Biztosit felhasználóknak telefonszámokat és címeket, valamint az összes akkreditált szakszerviz címet. Ezenkívül egy szakértő csoport is állandóan a vevők segítségére áll.

23 Ariston Szerviz Az Ön szolgálatában Az Ariston kiterjedt szervizhálózata Magyarországon több mint 160 szervizponton áll ügyfeleink rendelkezésére, mellyel teljes mértékben lefedik az ország egész területét. Szervizeink megpróbálják a lehető leggyorsabban kezelni a sürgős hívásokat és legjobb tudásuk szerint elhárítani a problémákat. Erre garancia a magas szakmai tudásuk és a folyamatos technológiával és termékekkel kapcsolatos továbbképzésük. Szervizközpontunktól lehetőség van alkatrészek online megrendelésére és futárszolgálattal azok 24 órán belüli kiküldésére. Az Ariston szerviz központi száma a következő: (1) /101,102,104 mellékek.

24 ARISTON az MTS Group része A világ vezetõ nemzetközi fûtéstechnikai gyártó és forgalmazó cége, mely több mint 160 országban van jelen közel 7000 alkalmazottjával. A legszélesebb választékban kínál gázkazánokat, elektromos és gázüzemû vízmelegítõket és egyéb más alkatrészeket, kiegészítõket. Merloni TermoSanitari SpA Viale Aristide Merloni Fabriano (AN) Italy Telefono Fax info@it.mtsgroup.com Merloni TermoSanitari Hungária Kft Budapest, Hun utca 2. Tel/Fax: (06 1)
