Vaillant aurostep szolárrendszer

Átírás

1

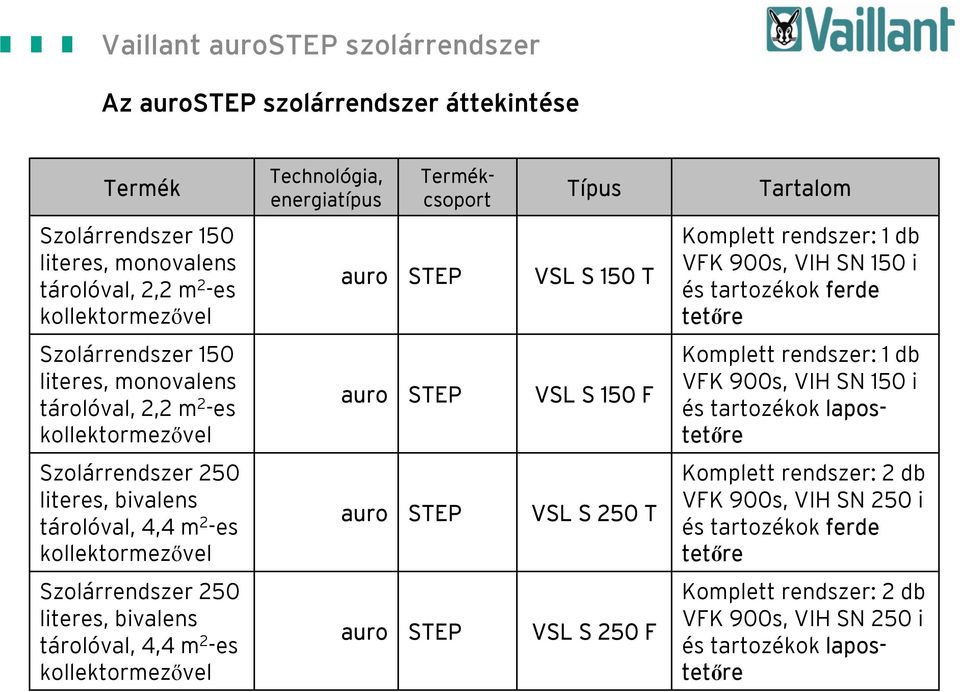

2 Az aurostep szolárrendszer áttekintése Termék Szolárrendszer 150 literes, monovalens tárolóval, 2,2 m 2 -es kollektormezővel Szolárrendszer 150 literes, monovalens tárolóval, 2,2 m 2 -es kollektormezővel Szolárrendszer 250 literes, bivalens tárolóval, 4,4 m 2 -es kollektormezővel Szolárrendszer 250 literes, bivalens tárolóval, 4,4 m 2 -es kollektormezővel Technológia, energiatípus Termékcsoport Típus auro STEP VSL S 150 T auro STEP VSL S 150 F auro STEP VSL S 250 T auro STEP VSL S 250 F Tartalom Komplett rendszer: 1 db VFK 900s, VIH SN 150 i és tartozékok ferde tetőre Komplett rendszer: 1 db VFK 900s, VIH SN 150 i és tartozékok lapostetőre Komplett rendszer: 2 db VFK 900s, VIH SN 250 i és tartozékok ferde tetőre Komplett rendszer: 2 db VFK 900s, VIH SN 250 i és tartozékok lapostetőre

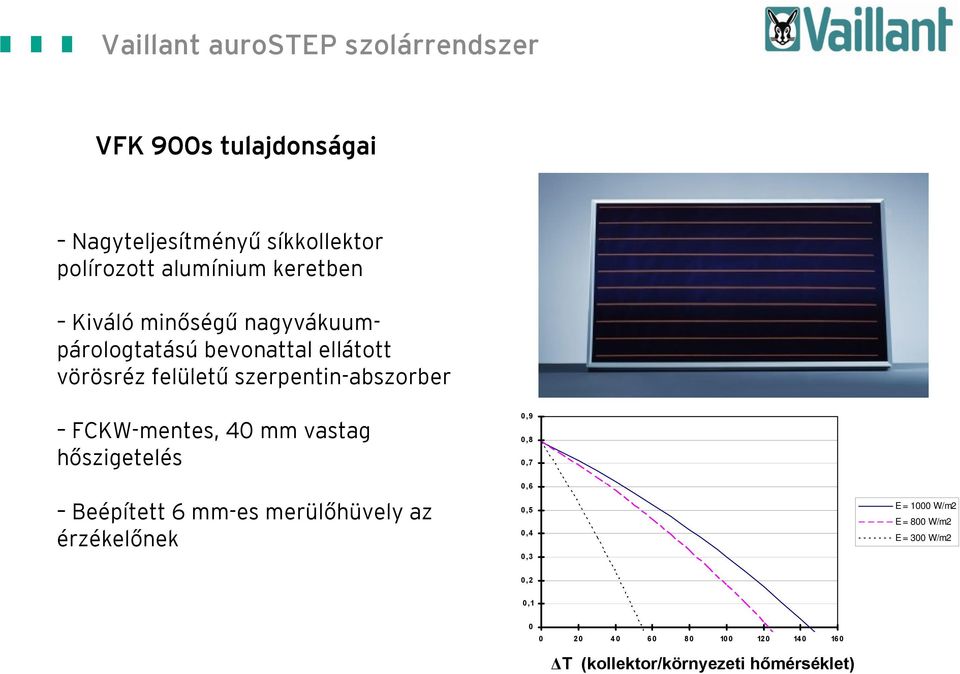

3 VFK 900s tulajdonságai Nagyteljesítményű síkkollektor polírozott alumínium keretben Kiválóminőségű nagyvákuumpárologtatású bevonattal ellátott vörösréz felületű szerpentin-abszorber FCKW-mentes, 40 mm vastag hőszigetelés Beépített 6 mm-es merülőhüvely az érzékelőnek 0,9 0,8 0,7 0,6 0,5 0,4 0,3 E = 1000 W/m2 E = 800 W/m2 E = 300 W/m2 0,2 0, T (kollektor/környezeti hőmérséklet)

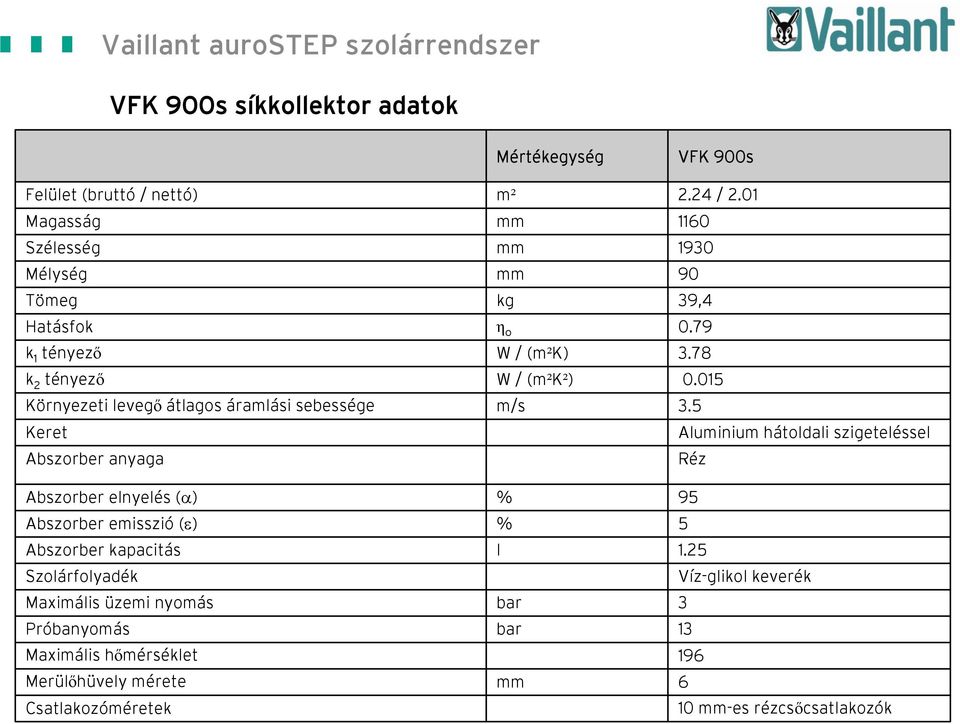

4 VFK 900s síkkollektor adatok Mértékegység VFK 900s Felület (bruttó / nettó) m² 2.24 / 2.01 Magasság mm 1160 Szélesség mm 1930 Mélység mm 90 Tömeg kg 39,4 Hatásfok η o 0.79 k 1 tényező W / (m²k) 3.78 k 2 tényező W / (m²k²) Környezeti levegő átlagos áramlási sebessége m/s 3.5 Keret Aluminium hátoldali szigeteléssel Abszorber anyaga Réz Abszorber elnyelés (α) % 95 Abszorber emisszió (ε) % 5 Abszorber kapacitás l 1.25 Szolárfolyadék Víz-glikol keverék Maximális üzemi nyomás bar 3 Próbanyomás bar 13 Maximális hőmérséklet 196 Merülőhüvely mérete mm 6 Csatlakozóméretek 10 mm-es rézcsőcsatlakozók

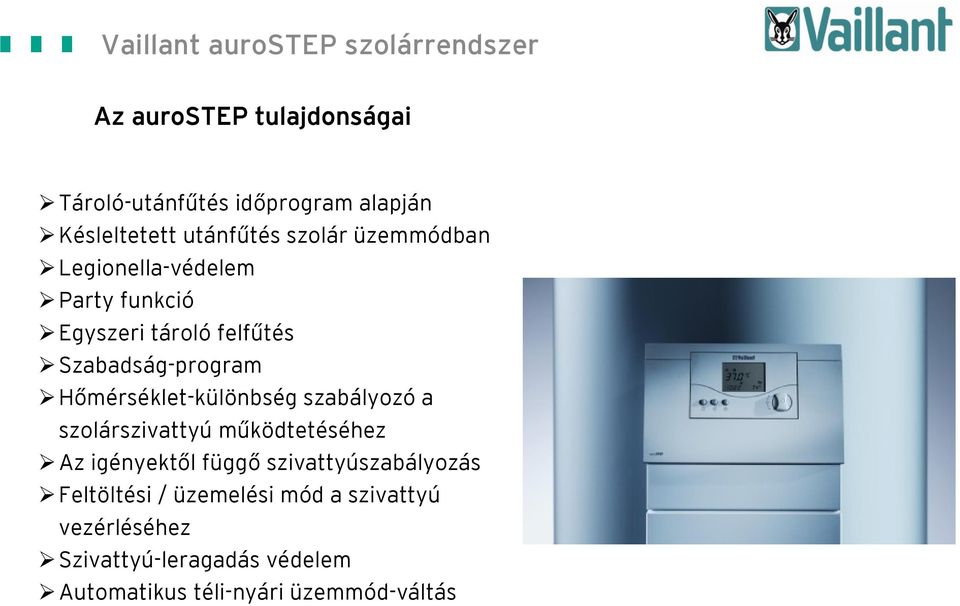

5 Az aurostep tulajdonságai Tároló-utánfűtés időprogram alapján Késleltetett utánfűtés szolár üzemmódban Legionella-védelem Party funkció Egyszeri tároló felfűtés Szabadság-program Hőmérséklet-különbség szabályozó a szolárszivattyú működtetéséhez Az igényektől függő szivattyúszabályozás Feltöltési / üzemelési mód a szivattyú vezérléséhez Szivattyú-leragadás védelem Automatikus téli-nyári üzemmód-váltás

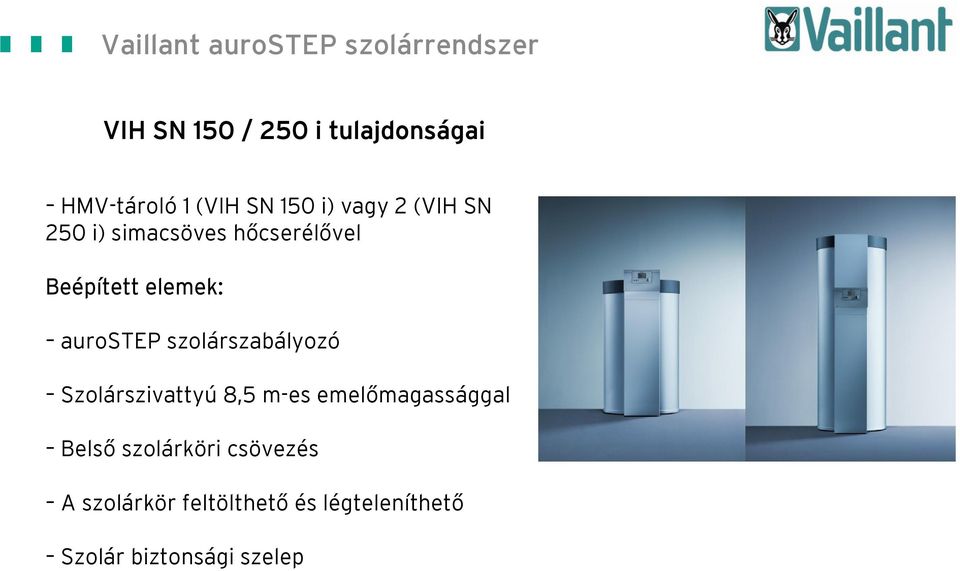

6 VIH SN 150 / 250 i tulajdonságai HMV-tároló 1 (VIH SN 150 i) vagy 2 (VIH SN 250 i) simacsöves hőcserélővel Beépített elemek: aurostep szolárszabályozó Szolárszivattyú 8,5 m-es emelőmagassággal Belső szolárköri csövezés A szolárkör feltölthető és légteleníthető Szolár biztonsági szelep

7 HMV-készítés VIH SN 150 I-vel, és utánfűtés VUW kombikazánnal

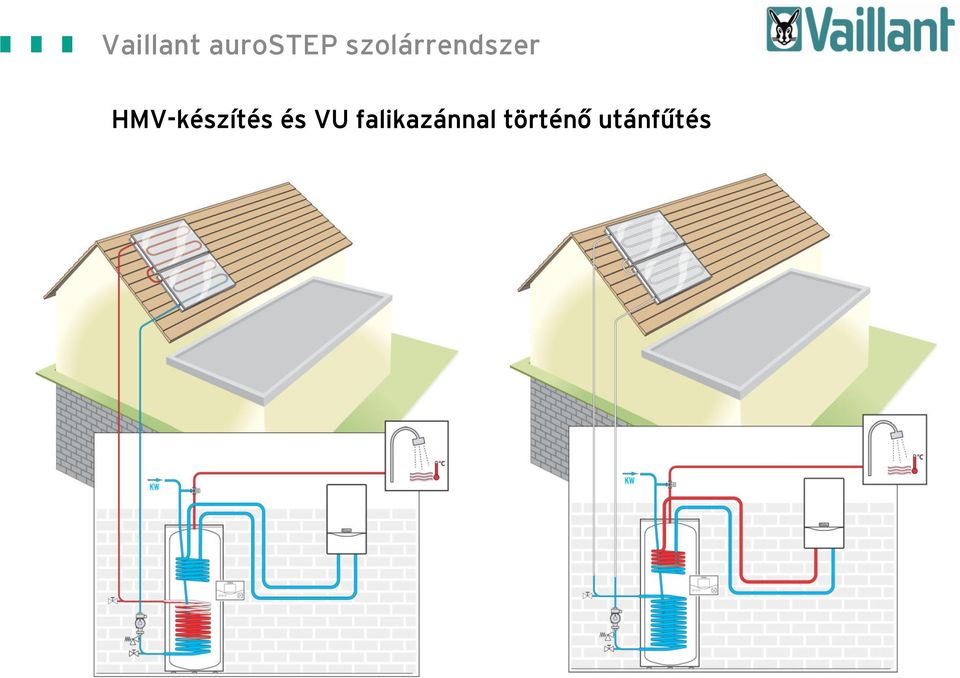

8 HMV-készítés és VU falikazánnal történő utánfűtés

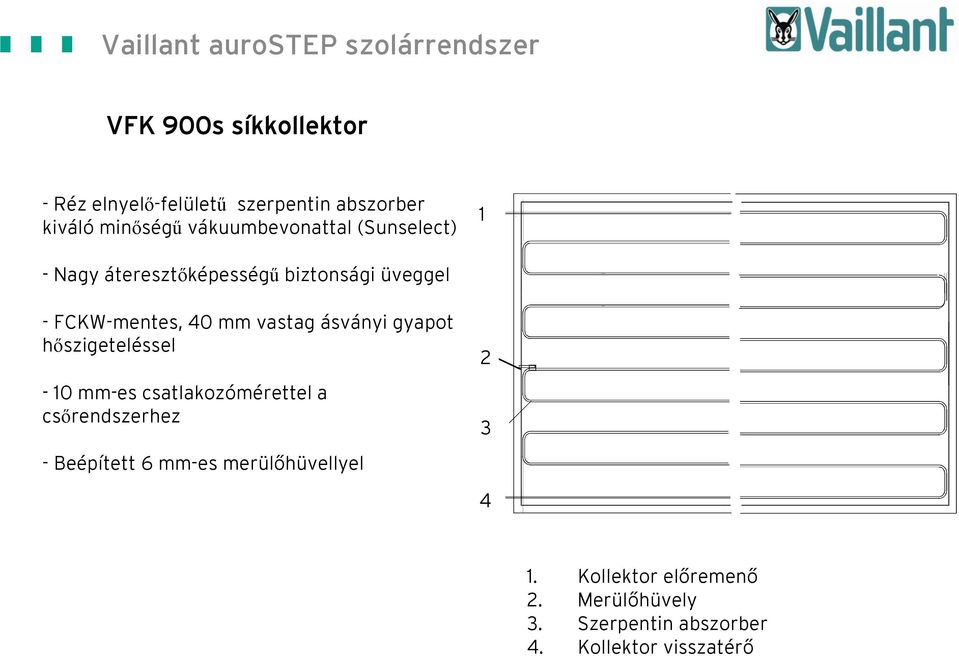

9 VFK 900s síkkollektor - Réz elnyelő-felületű szerpentin abszorber kiváló minőségű vákuumbevonattal (Sunselect) 1 - Nagy áteresztőképességű biztonsági üveggel - FCKW-mentes, 40 mm vastag ásványi gyapot hőszigeteléssel - 10 mm-es csatlakozómérettel a csőrendszerhez - Beépített 6 mm-es merülőhüvellyel Kollektor előremenő 2. Merülőhüvely 3. Szerpentin abszorber 4. Kollektor visszatérő

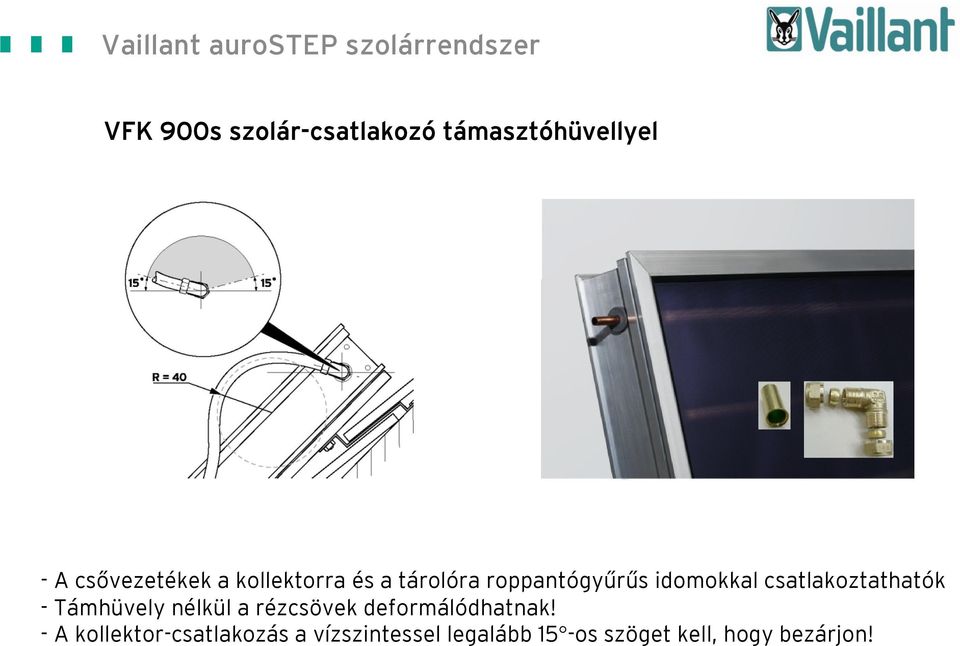

10 VFK 900s szolár-csatlakozó támasztóhüvellyel -A csővezetékek a kollektorra és a tárolóra roppantógyűrűs idomokkal csatlakoztathatók - Támhüvely nélkül a rézcsövek deformálódhatnak! - A kollektor-csatlakozás a vízszintessel legalább 15 -os szöget kell, hogy bezárjon!

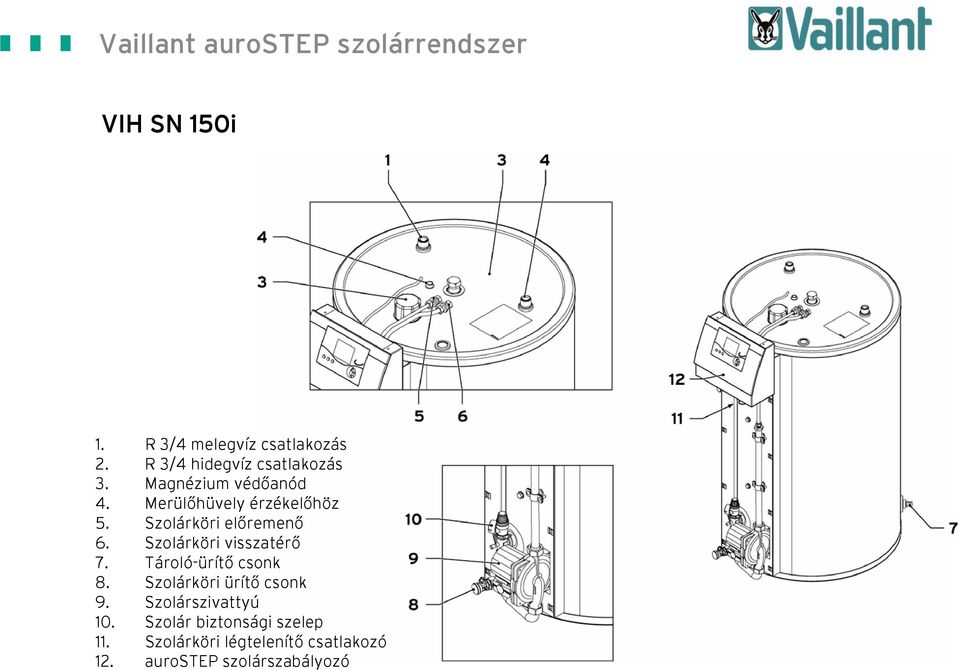

11 VIH SN 150i 1. R 3/4 melegvíz csatlakozás 2. R 3/4 hidegvíz csatlakozás 3. Magnézium védőanód 4. Merülőhüvely érzékelőhöz 5. Szolárköri előremenő 6. Szolárköri visszatérő 7. Tároló-ürítő csonk 8. Szolárköri ürítő csonk 9. Szolárszivattyú 10. Szolár biztonsági szelep 11. Szolárköri légtelenítő csatlakozó 12. aurostep szolárszabályozó

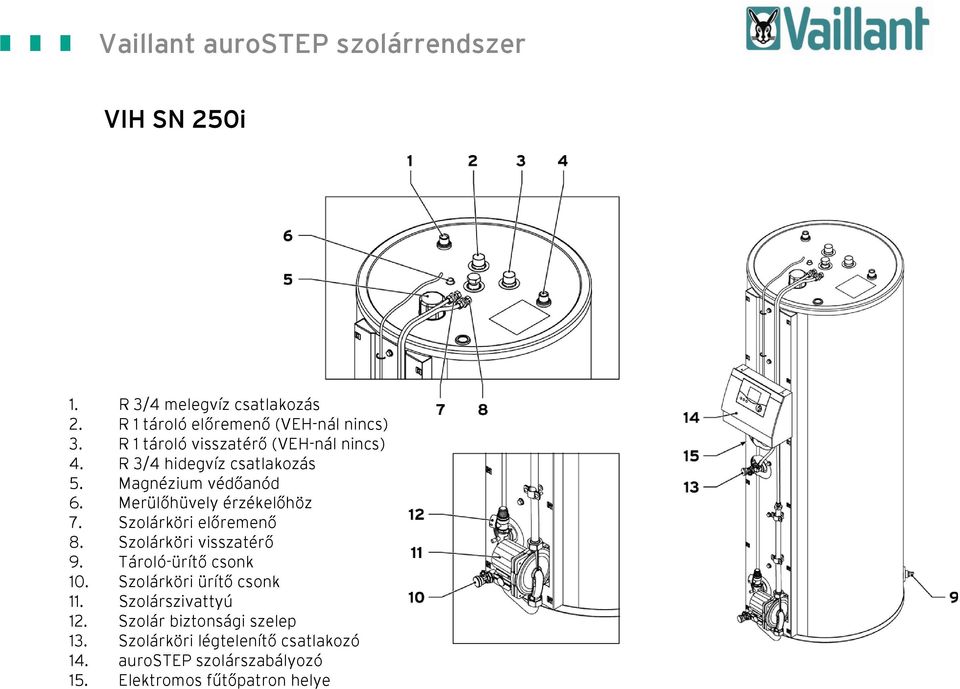

12 VIH SN 250i 1. R 3/4 melegvíz csatlakozás 2. R 1 tároló előremenő (VEH-nál nincs) 3. R 1 tároló visszatérő (VEH-nál nincs) 4. R 3/4 hidegvíz csatlakozás 5. Magnézium védőanód 6. Merülőhüvely érzékelőhöz 7. Szolárköri előremenő 8. Szolárköri visszatérő 9. Tároló-ürítő csonk 10. Szolárköri ürítő csonk 11. Szolárszivattyú 12. Szolár biztonsági szelep 13. Szolárköri légtelenítő csatlakozó 14. aurostep szolárszabályozó 15. Elektromos fűtőpatron helye

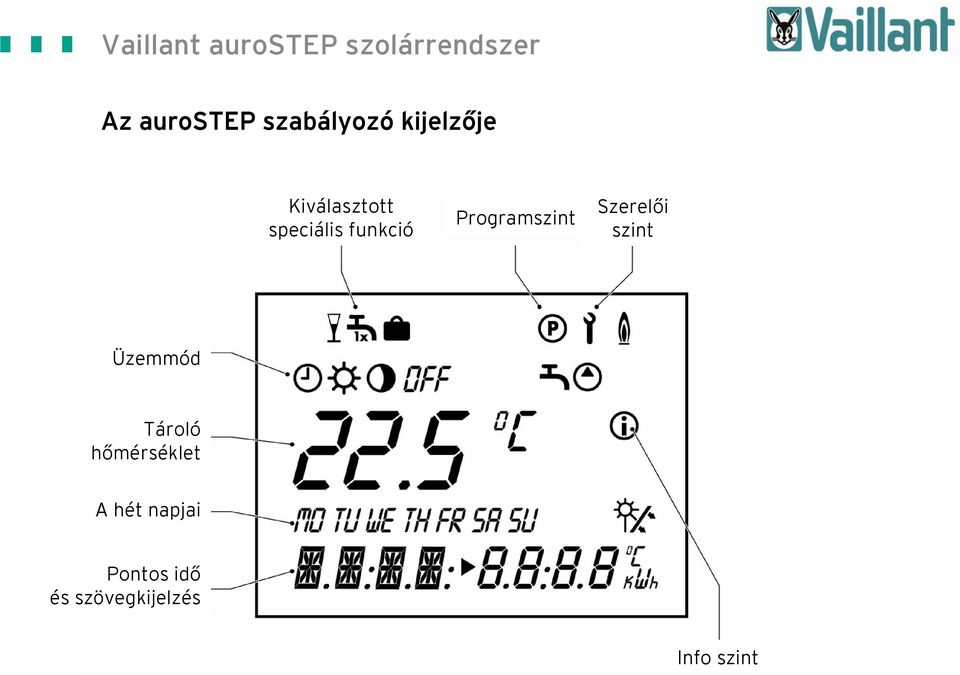

13 Az aurostep szabályozó kijelzője Kiválasztott speciális funkció Programszint Szerelői szint Üzemmód Tároló hőmérséklet A hét napjai Pontos idő és szövegkijelzés Info szint

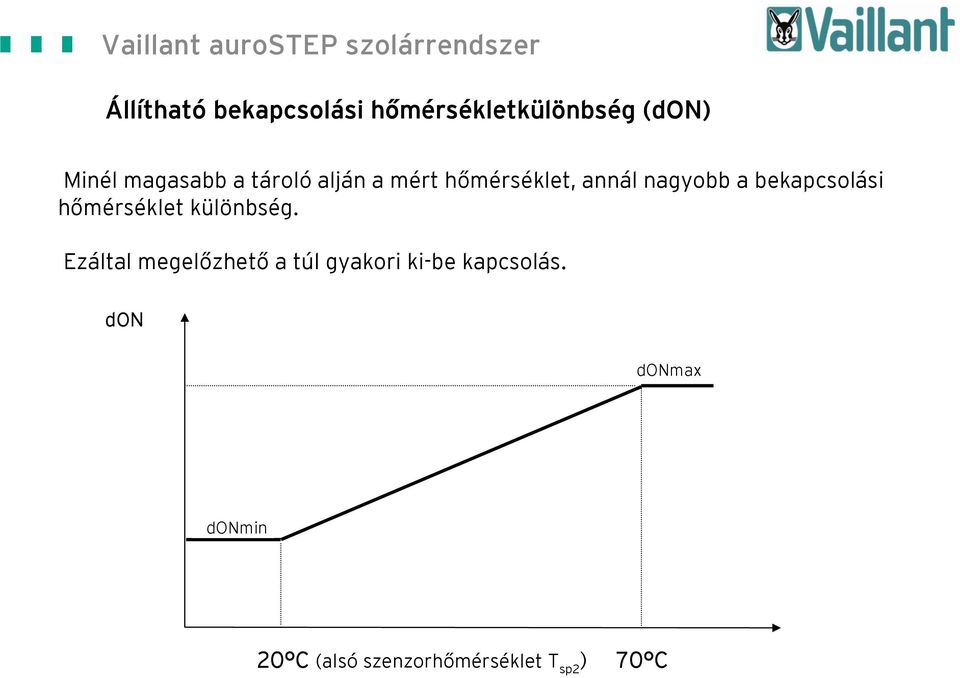

14 Állítható bekapcsolási hőmérsékletkülönbség (don) Minél magasabb a tároló alján a mért hőmérséklet, annál nagyobb a bekapcsolási hőmérséklet különbség. Ezáltal megelőzhető a túl gyakori ki-be kapcsolás. don donmax donmin 20 C (alsó szenzorhőmérséklet T sp2 ) 70 C

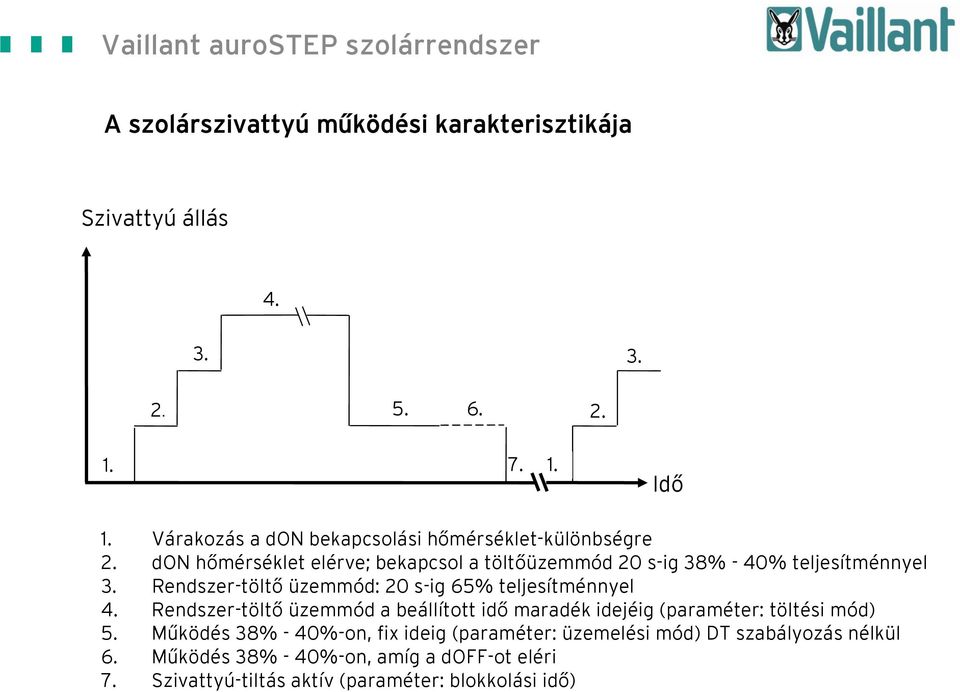

15 A szolárszivattyú működési karakterisztikája Szivattyú állás Idő 1. Várakozás a don bekapcsolási hőmérséklet-különbségre 2. don hőmérséklet elérve; bekapcsol a töltőüzemmód 20 s-ig 38% - 40% teljesítménnyel 3. Rendszer-töltő üzemmód: 20 s-ig 65% teljesítménnyel 4. Rendszer-töltő üzemmód a beállított idő maradék idejéig (paraméter: töltési mód) 5. Működés 38% - 40%-on, fix ideig (paraméter: üzemelési mód) DT szabályozás nélkül 6. Működés 38% - 40%-on, amíg a doff-ot eléri 7. Szivattyú-tiltás aktív (paraméter: blokkolási idő)

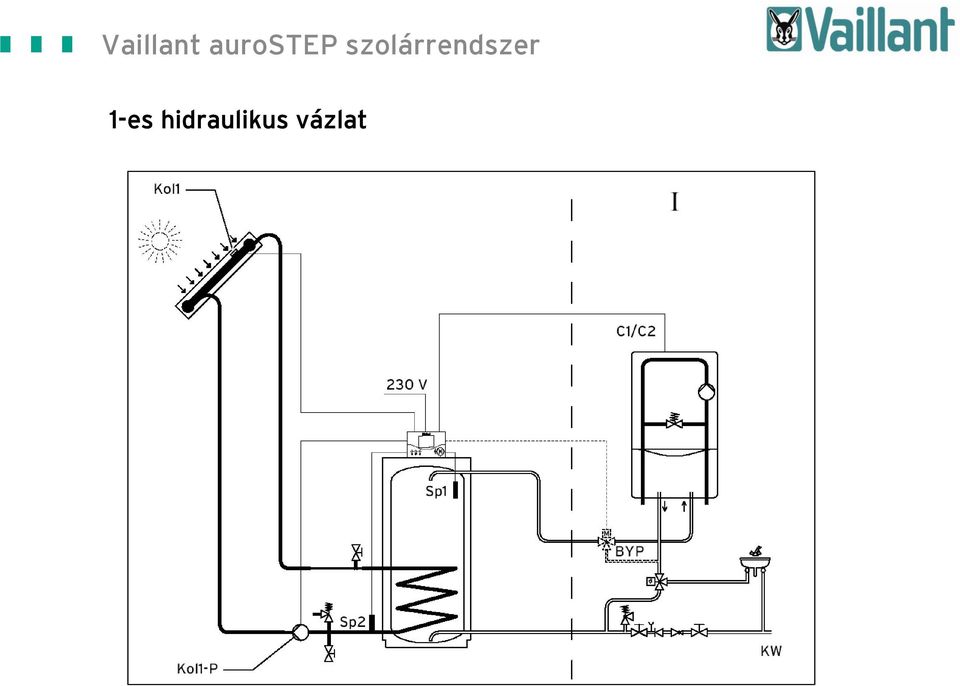

16 1-es hidraulikus vázlat

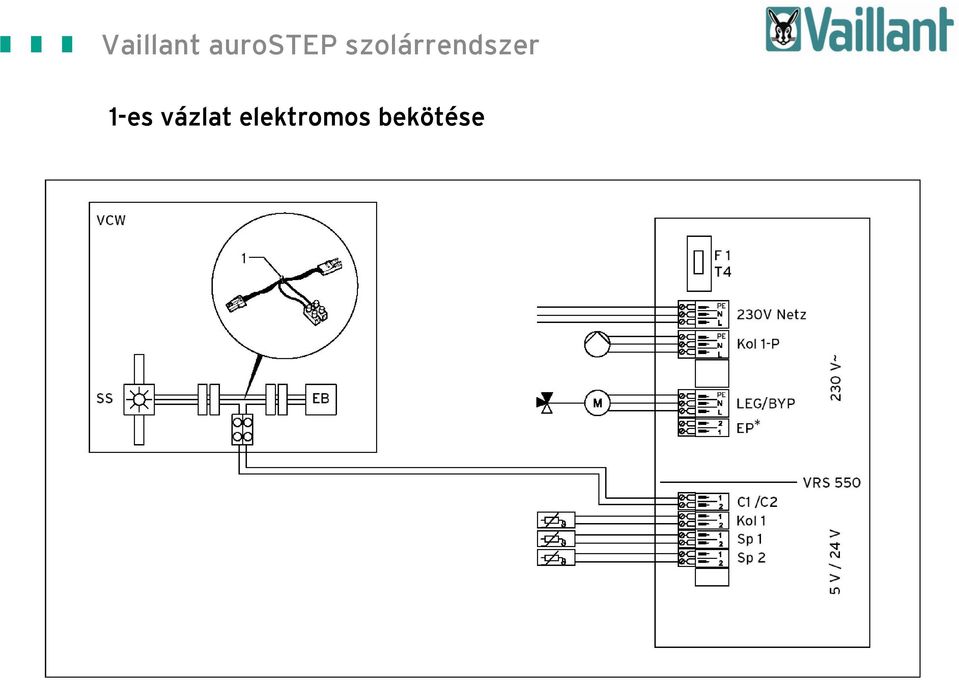

17 1-es vázlat elektromos bekötése

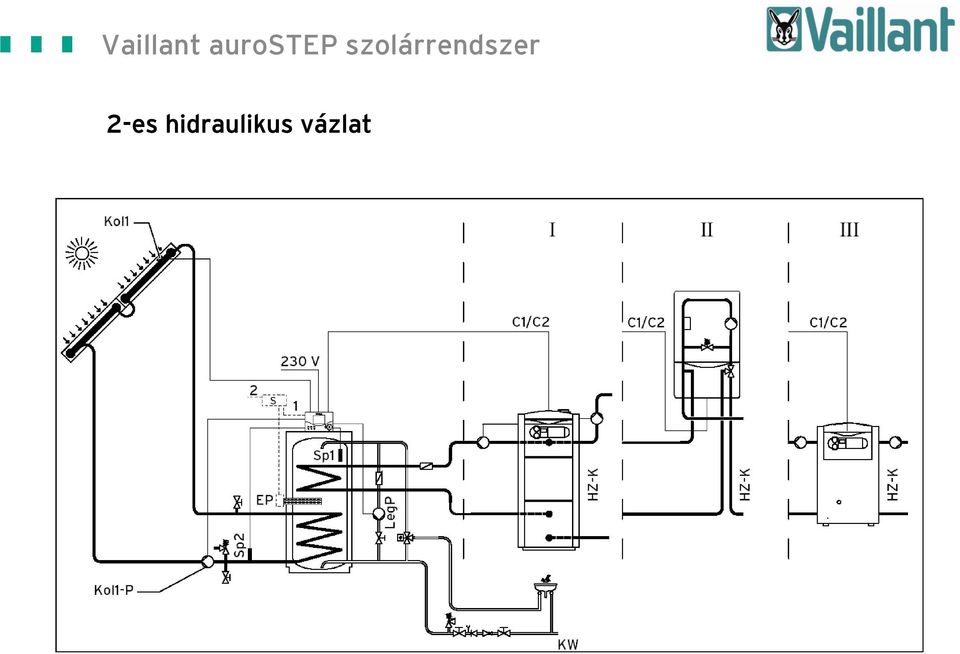

18 2-es hidraulikus vázlat

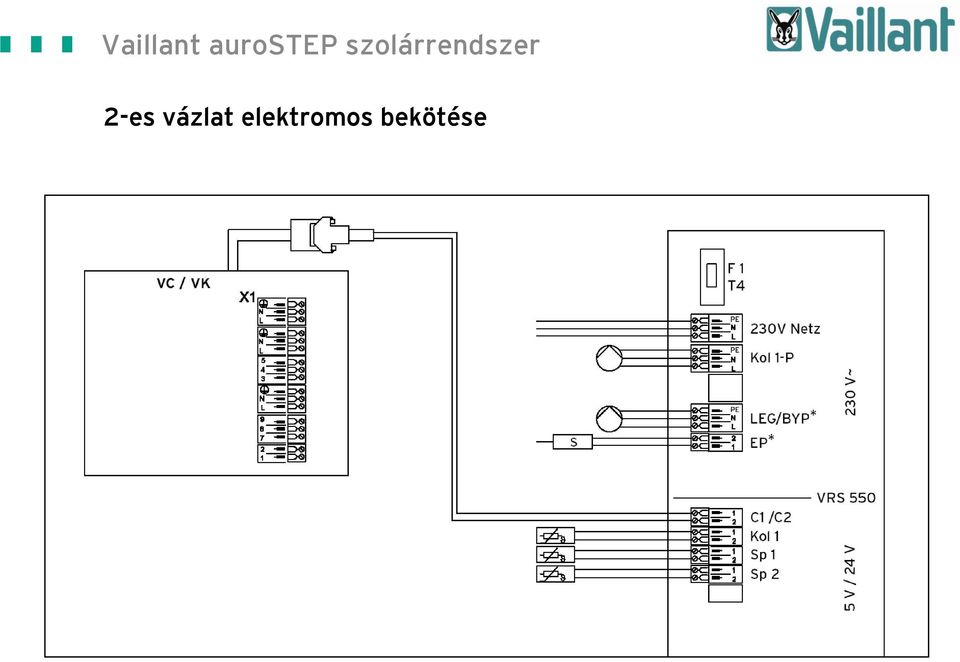

19 2-es vázlat elektromos bekötése

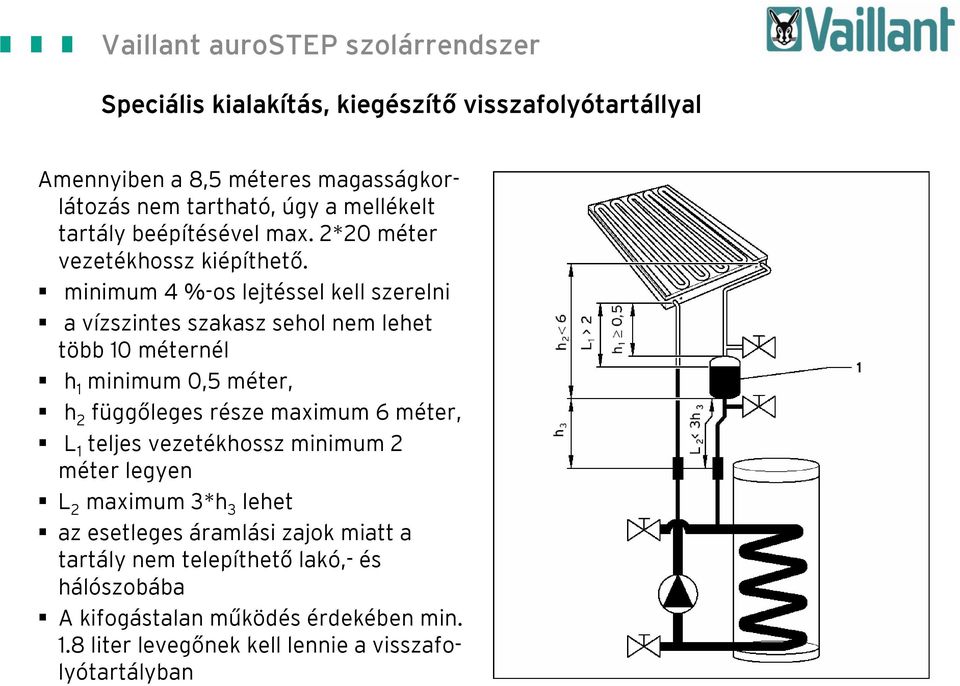

20 Speciális kialakítás, kiegészítő visszafolyótartállyal Amennyiben a 8,5 méteres magasságkorlátozás nem tartható, úgy a mellékelt tartály beépítésével max. 2*20 méter vezetékhossz kiépíthető. minimum 4 %-os lejtéssel kell szerelni a vízszintes szakasz sehol nem lehet több 10 méternél h 1 minimum 0,5 méter, h 2 függőleges része maximum 6 méter, L 1 teljes vezetékhossz minimum 2 méter legyen L 2 maximum 3*h 3 lehet az esetleges áramlási zajok miatt a tartály nem telepíthető lakó,- és hálószobába A kifogástalan működés érdekében min. 1.8 liter levegőnek kell lennie a visszafolyótartályban
