1 Beszerelési javaslat Aqua Premium, Aqua Deluxe típusú napkollektorhoz ST , ST Szalay Kft., Békésszentandrás, Szent László u. 54. Tel.: 06/ ,

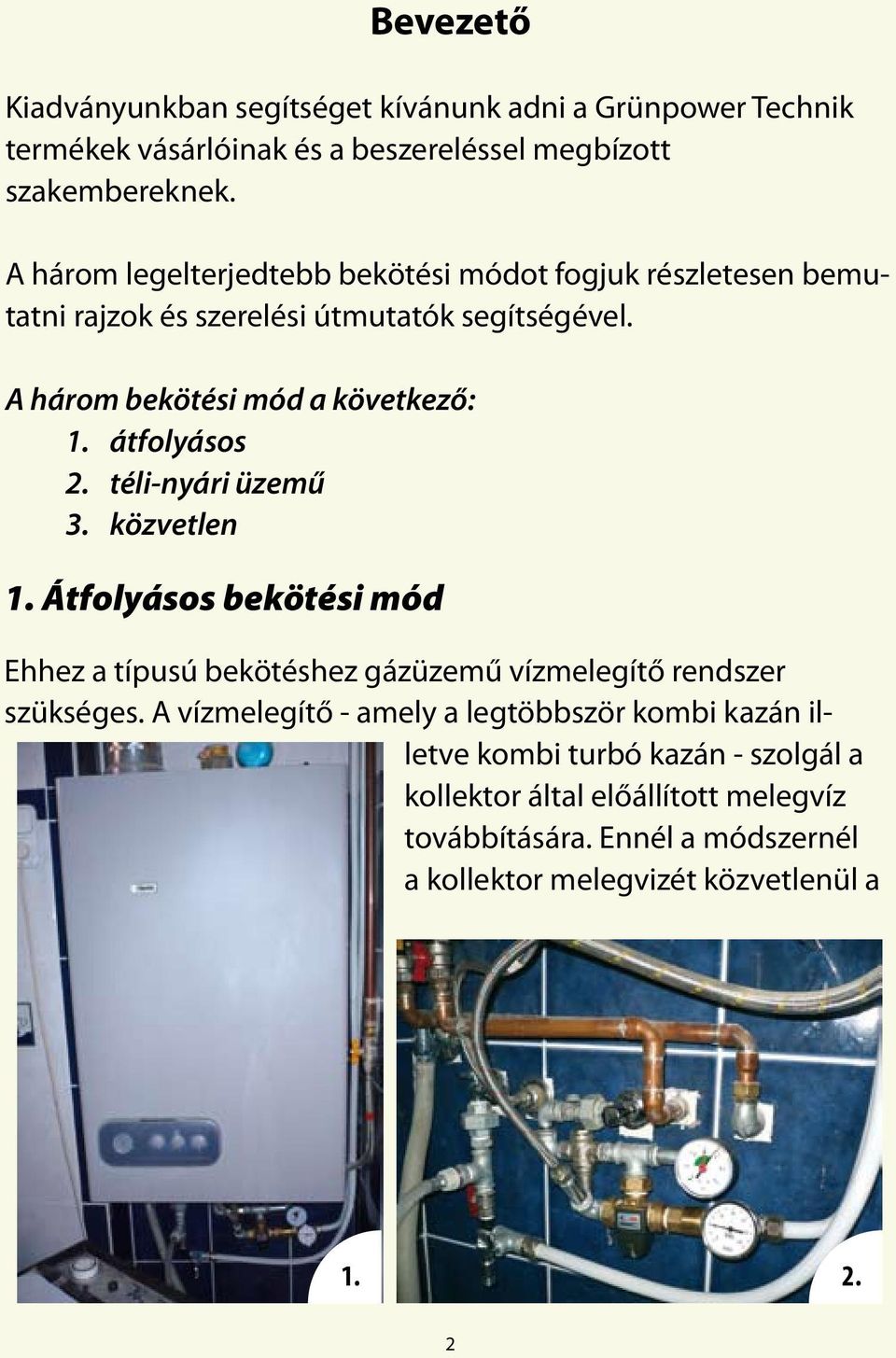

2 Bevezető Kiadványunkban segítséget kívánunk adni a Grünpower Technik termékek vásárlóinak és a beszereléssel megbízott szakembereknek. A három legelterjedtebb bekötési módot fogjuk részletesen bemutatni rajzok és szerelési útmutatók segítségével. A három bekötési mód a következő: 1. átfolyásos 2. téli-nyári üzemű 3. közvetlen 1. Átfolyásos bekötési mód Ehhez a típusú bekötéshez gázüzemű vízmelegítő rendszer szükséges. A vízmelegítő - amely a legtöbbször kombi kazán illetve kombi turbó kazán - szolgál a kollektor által előállított melegvíz továbbítására. Ennél a módszernél a kollektor melegvizét közvetlenül a

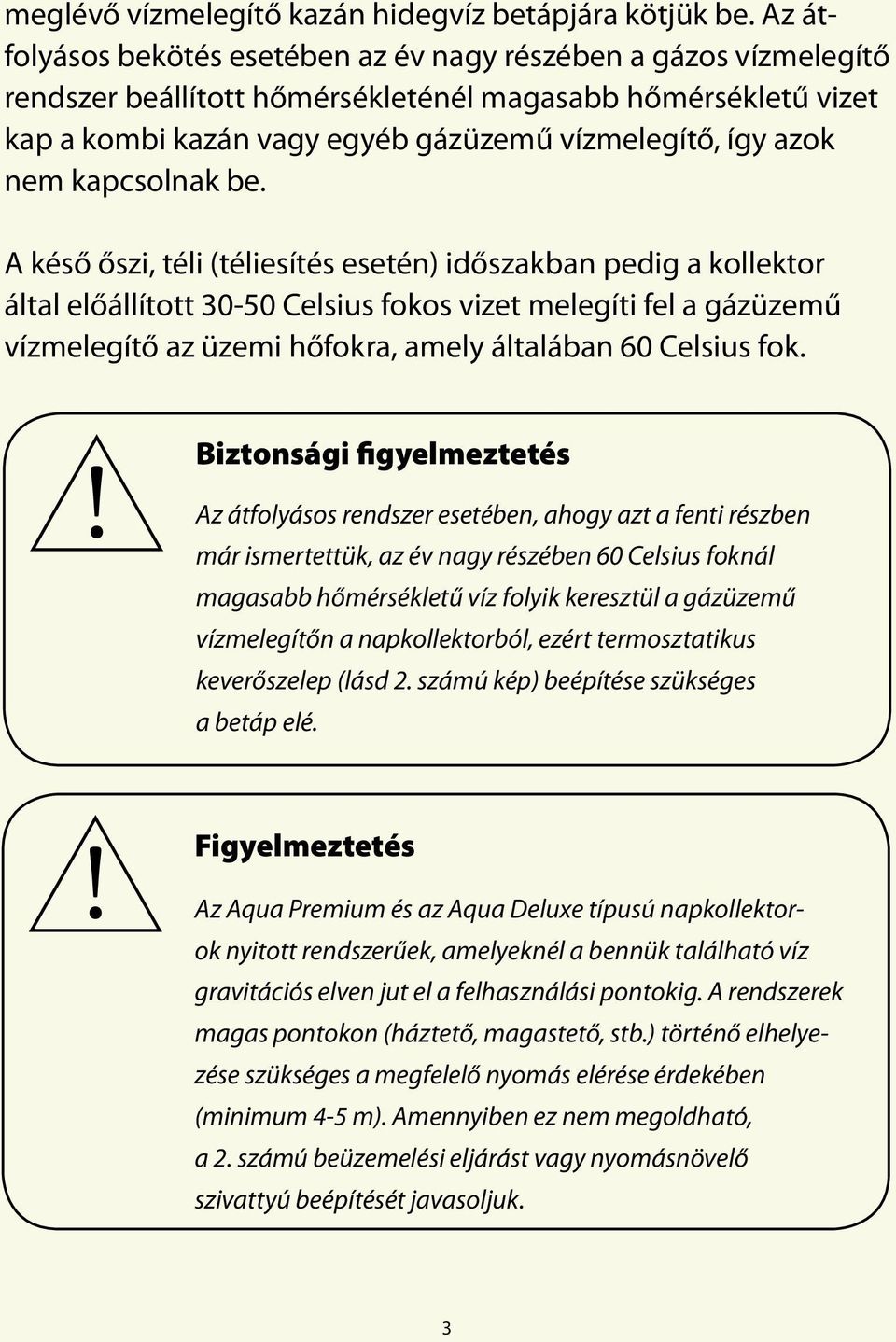

3 meglévő vízmelegítő kazán hidegvíz betápjára kötjük be. Az átfolyásos bekötés esetében az év nagy részében a gázos vízmelegítő rendszer beállított hőmérsékleténél magasabb hőmérsékletű vizet kap a kombi kazán vagy egyéb gázüzemű vízmelegítő, így azok nem kapcsolnak be. A késő őszi, téli (téliesítés esetén) időszakban pedig a kollektor által előállított Celsius fokos vizet melegíti fel a gázüzemű vízmelegítő az üzemi hőfokra, amely általában 60 Celsius fok. Biztonsági figyelmeztetés Az átfolyásos rendszer esetében, ahogy azt a fenti részben már ismertettük, az év nagy részében 60 Celsius foknál magasabb hőmérsékletű víz folyik keresztül a gázüzemű vízmelegítőn a napkollektorból, ezért termosztatikus keverőszelep (lásd 2. számú kép) beépítése szükséges a betáp elé. Figyelmeztetés Az Aqua Premium és az Aqua Deluxe típusú napkollektorok nyitott rendszerűek, amelyeknél a bennük található víz gravitációs elven jut el a felhasználási pontokig. A rendszerek magas pontokon (háztető, magastető, stb.) történő elhelyezése szükséges a megfelelő nyomás elérése érdekében (minimum 4-5 m). Amennyiben ez nem megoldható, a 2. számú beüzemelési eljárást vagy nyomásnövelő szivattyú beépítését javasoljuk. 3

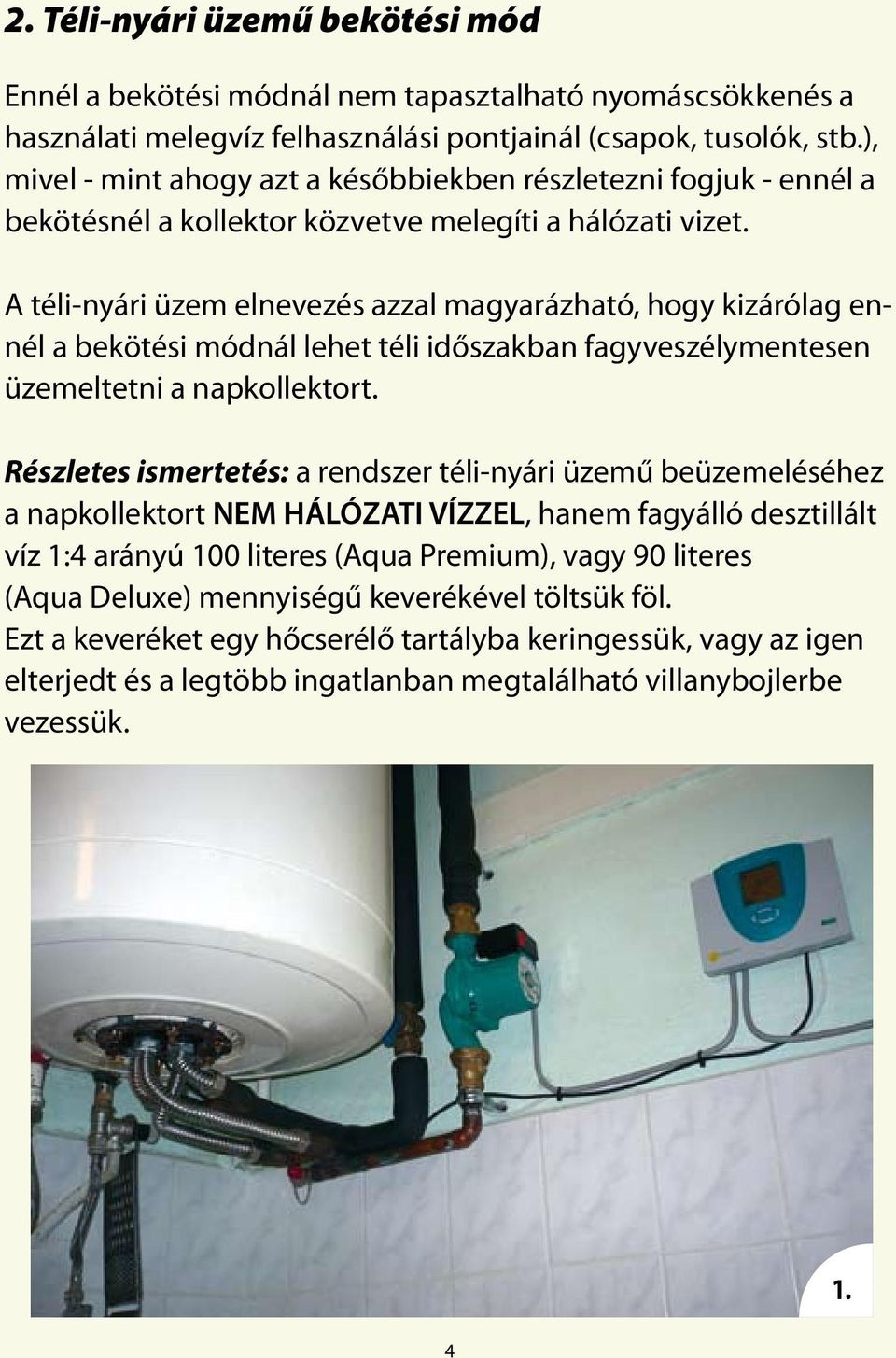

4 2. Téli-nyári üzemű bekötési mód Ennél a bekötési módnál nem tapasztalható nyomáscsökkenés a használati melegvíz felhasználási pontjainál (csapok, tusolók, stb.), mivel - mint ahogy azt a későbbiekben részletezni fogjuk - ennél a bekötésnél a kollektor közvetve melegíti a hálózati vizet. A téli-nyári üzem elnevezés azzal magyarázható, hogy kizárólag ennél a bekötési módnál lehet téli időszakban fagyveszélymentesen üzemeltetni a napkollektort. Részletes ismertetés: a rendszer téli-nyári üzemű beüzemeléséhez a napkollektort NEM HÁLÓZATI VÍZZEL, hanem fagyálló desztillált víz 1:4 arányú 100 literes (Aqua Premium), vagy 90 literes (Aqua Deluxe) mennyiségű keverékével töltsük föl. Ezt a keveréket egy hőcserélő tartályba keringessük, vagy az igen elterjedt és a legtöbb ingatlanban megtalálható villanybojlerbe vezessük. 1. 4

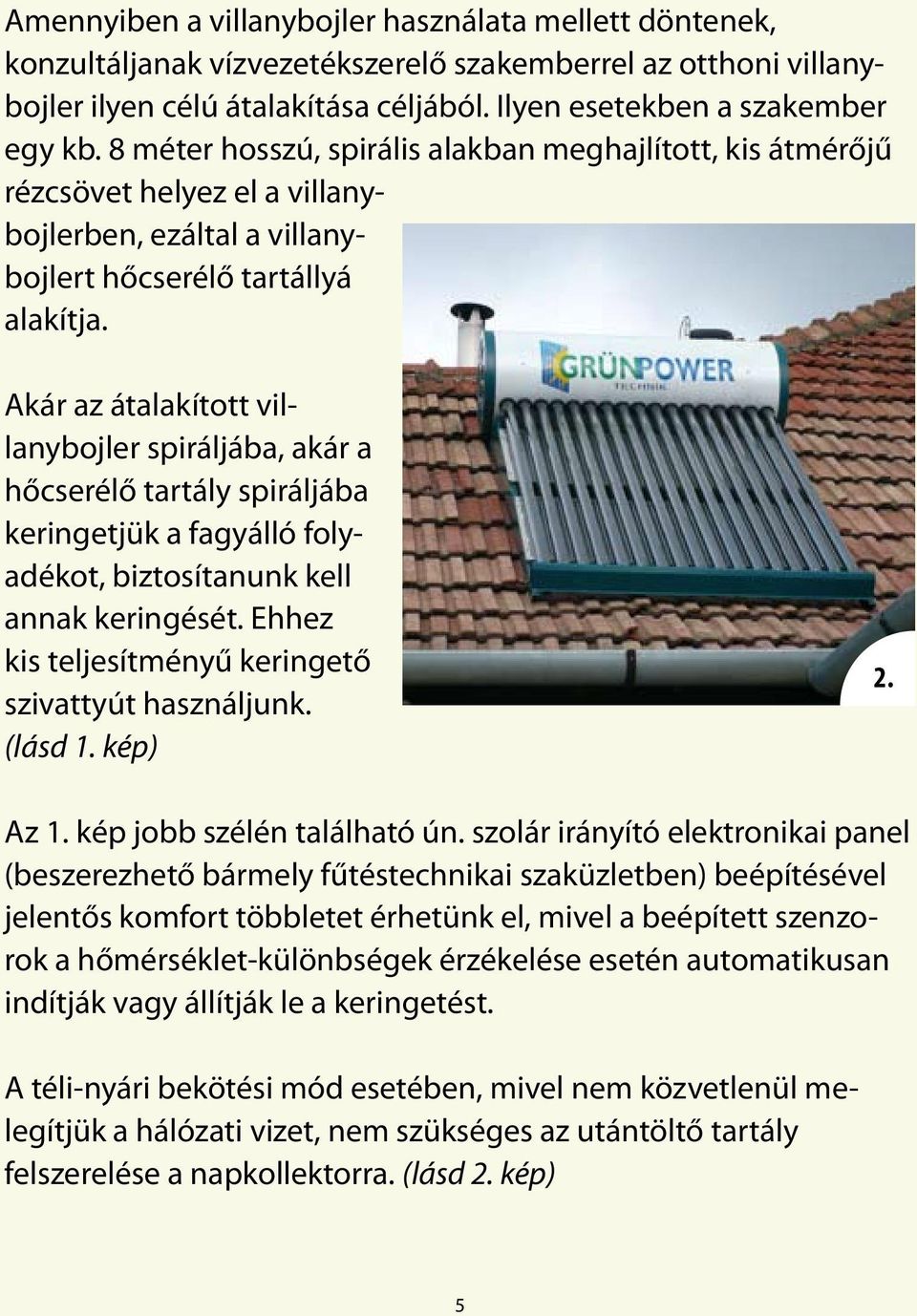

5 Amennyiben a villanybojler használata mellett döntenek, konzultáljanak vízvezetékszerelő szakemberrel az otthoni villanybojler ilyen célú átalakítása céljából. Ilyen esetekben a szakember egy kb. 8 méter hosszú, spirális alakban meghajlított, kis átmérőjű rézcsövet helyez el a villanybojlerben, ezáltal a villanybojlert hőcserélő tartállyá alakítja. Akár az átalakított villanybojler spiráljába, akár a hőcserélő tartály spiráljába keringetjük a fagyálló folyadékot, biztosítanunk kell annak keringését. Ehhez kis teljesítményű keringető szivattyút használjunk. (lásd 1. kép) 2. Az 1. kép jobb szélén található ún. szolár irányító elektronikai panel (beszerezhető bármely fűtéstechnikai szaküzletben) beépítésével jelentős komfort többletet érhetünk el, mivel a beépített szenzorok a hőmérséklet-különbségek érzékelése esetén automatikusan indítják vagy állítják le a keringetést. A téli-nyári bekötési mód esetében, mivel nem közvetlenül melegítjük a hálózati vizet, nem szükséges az utántöltő tartály felszerelése a napkollektorra. (lásd 2. kép) 5

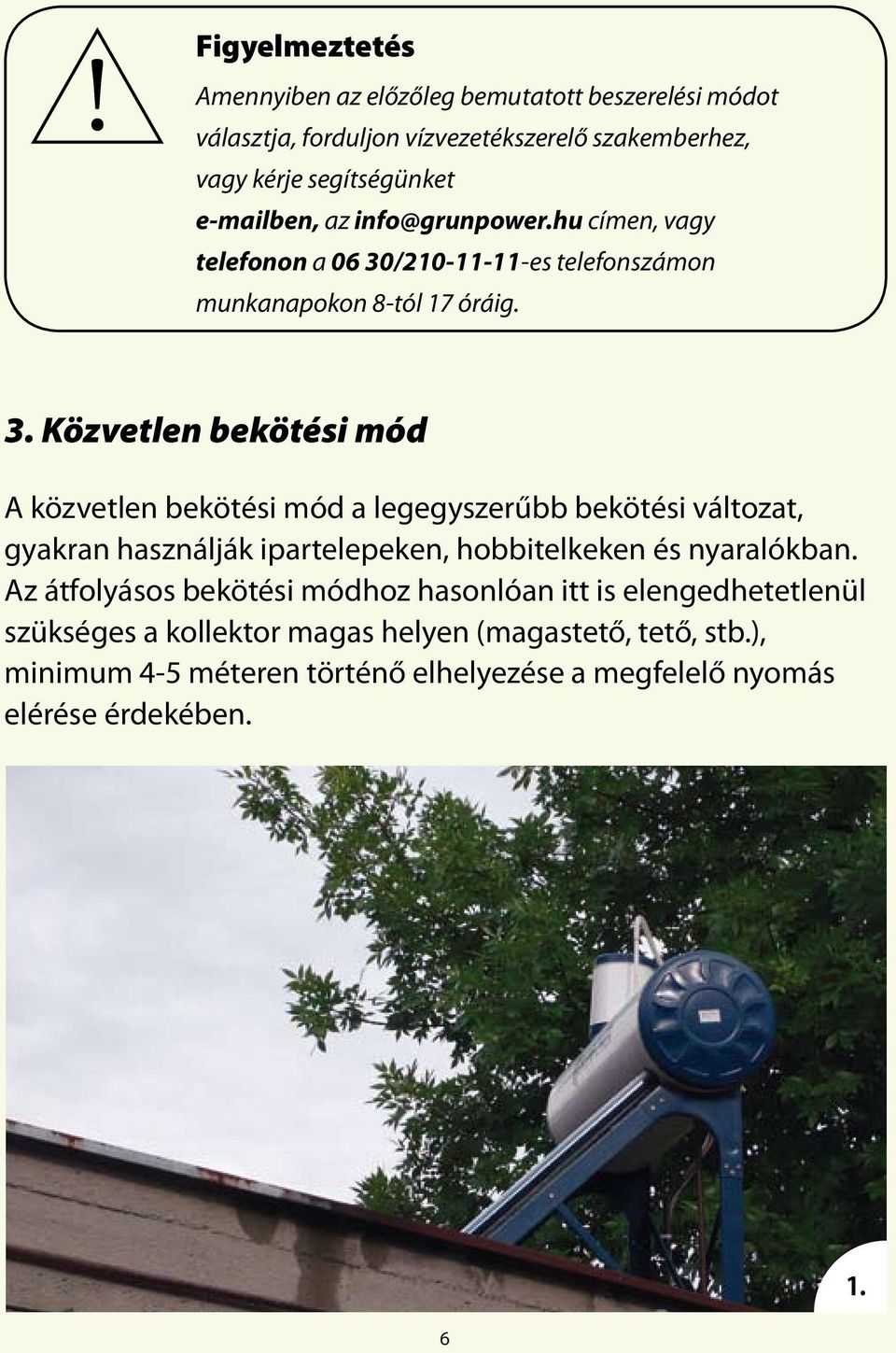

6 Figyelmeztetés Amennyiben az előzőleg bemutatott beszerelési módot választja, forduljon vízvezetékszerelő szakemberhez, vagy kérje segítségünket ben, az címen, vagy telefonon a 06 30/ es telefonszámon munkanapokon 8-tól 17 óráig. 3. Közvetlen bekötési mód A közvetlen bekötési mód a legegyszerűbb bekötési változat, gyakran használják ipartelepeken, hobbitelkeken és nyaralókban. Az átfolyásos bekötési módhoz hasonlóan itt is elengedhetetlenül szükséges a kollektor magas helyen (magastető, tető, stb.), minimum 4-5 méteren történő elhelyezése a megfelelő nyomás elérése érdekében. 6 1.

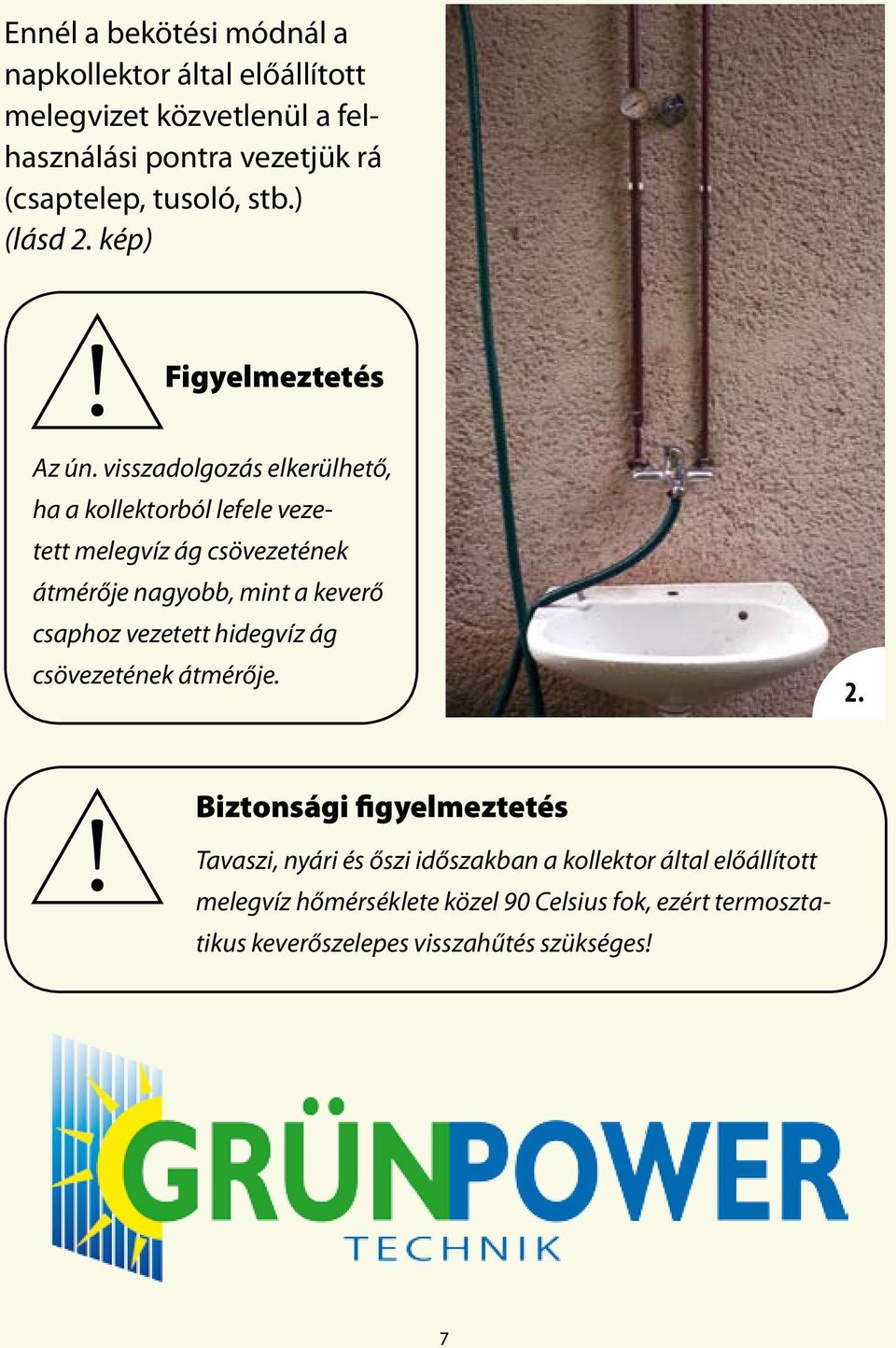

7 Ennél a bekötési módnál a napkollektor által előállított melegvizet közvetlenül a felhasználási pontra vezetjük rá (csaptelep, tusoló, stb.) (lásd 2. kép) Figyelmeztetés Az ún. visszadolgozás elkerülhető, ha a kollektorból lefele vezetett melegvíz ág csövezetének átmérője nagyobb, mint a keverő csaphoz vezetett hidegvíz ág csövezetének átmérője. 2. Biztonsági figyelmeztetés Tavaszi, nyári és őszi időszakban a kollektor által előállított melegvíz hőmérséklete közel 90 Celsius fok, ezért termosztatikus keverőszelepes visszahűtés szükséges! 7
