Napkollektorok telepítése. Előadó: Kardos Ferenc

Átírás

1 Napkollektorok telepítése Előadó: Kardos Ferenc

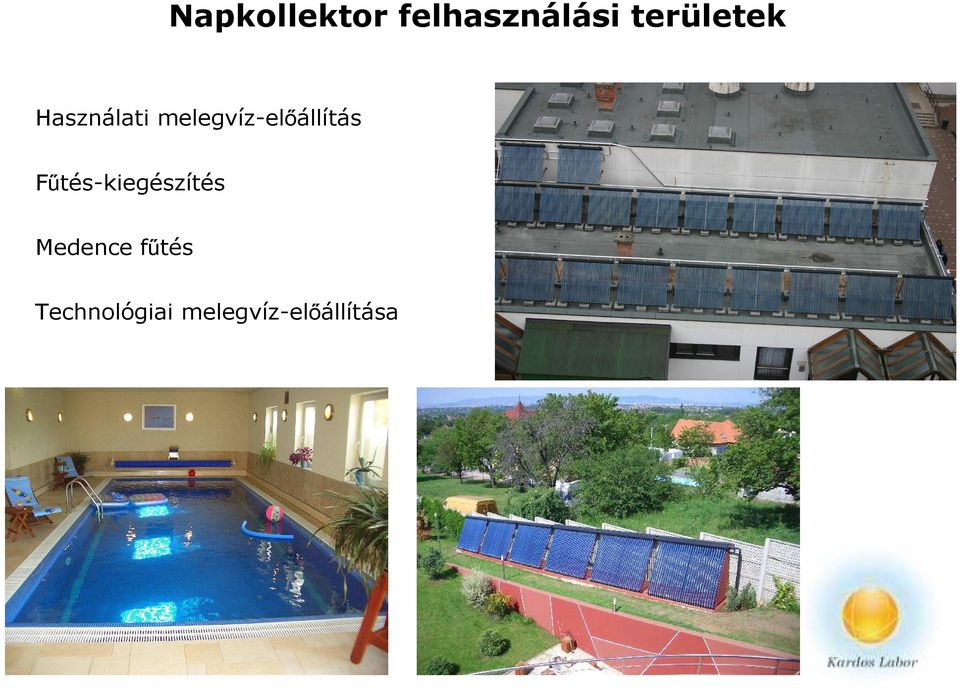

2 Napkollektor felhasználási területek Használati melegvíz-előállítás Fűtés-kiegészítés Medence fűtés Technológiai melegvíz-előállítása

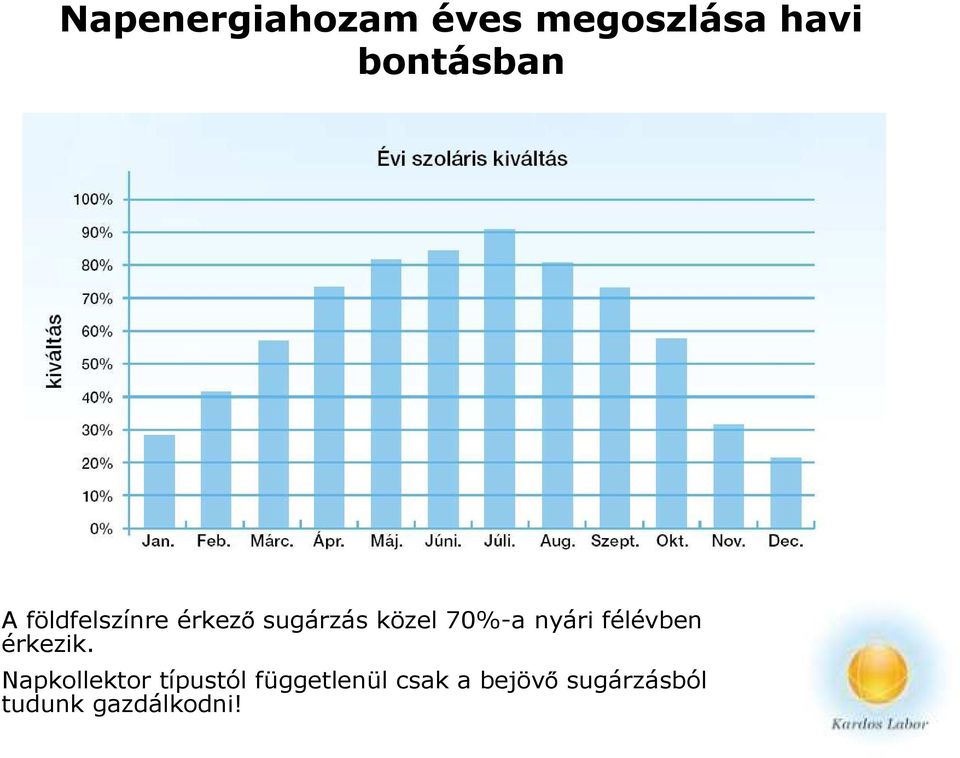

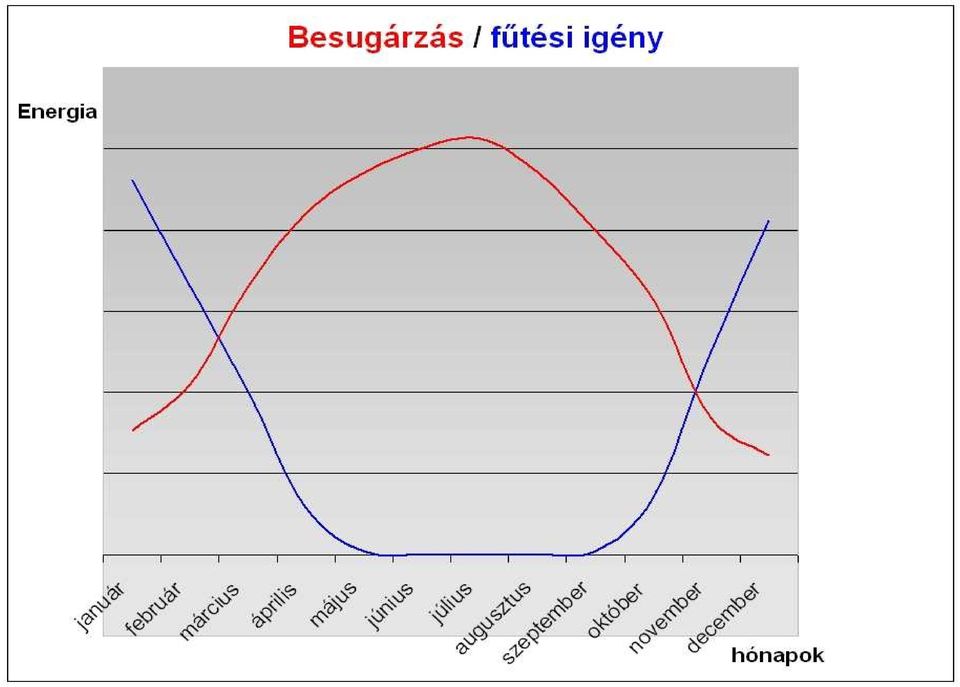

3 Napenergiahozam éves megoszlása havi bontásban A földfelszínre érkező sugárzás közel 70%-a nyári félévben érkezik. Napkollektor típustól függetlenül csak a bejövő sugárzásból tudunk gazdálkodni!

4

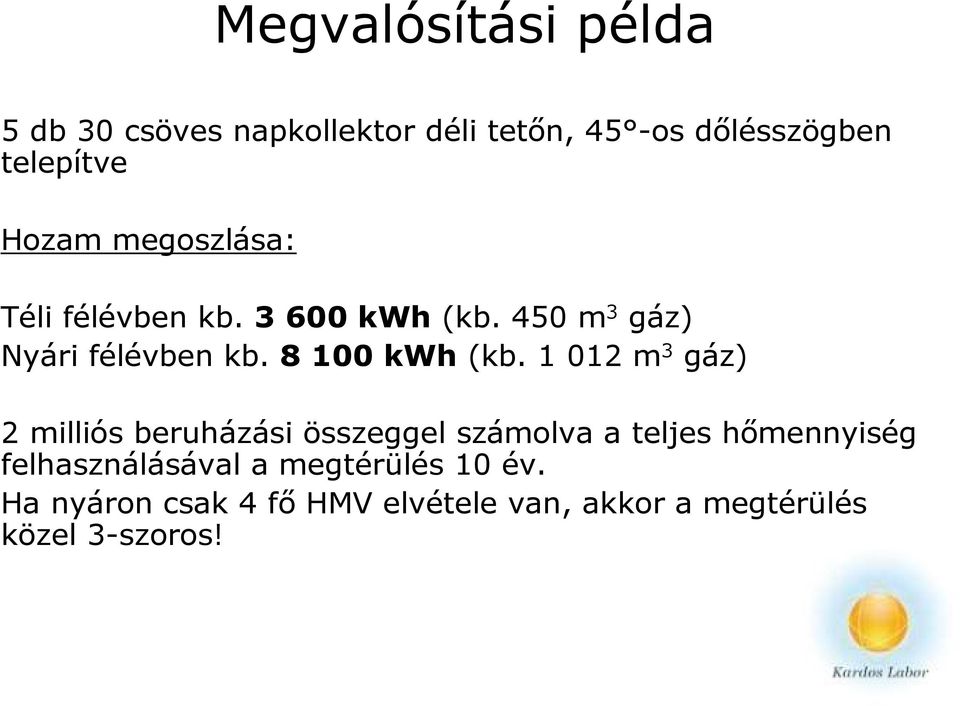

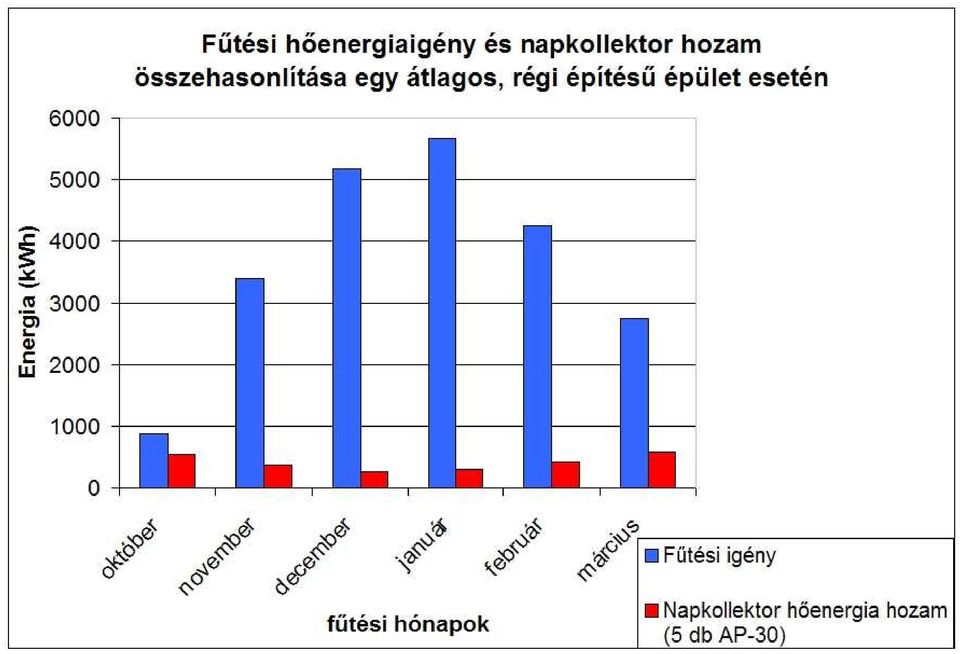

5 Megvalósítási példa 5 db 30 csöves napkollektor déli tetőn, 45 -os dőlésszögben telepítve Hozam megoszlása: Téli félévben kb kwh (kb. 450 m 3 gáz) Nyári félévben kb kwh (kb m 3 gáz) 2 milliós beruházási összeggel számolva a teljes hőmennyiség felhasználásával a megtérülés 10 év. Ha nyáron csak 4 fő HMV elvétele van, akkor a megtérülés közel 3-szoros!

6

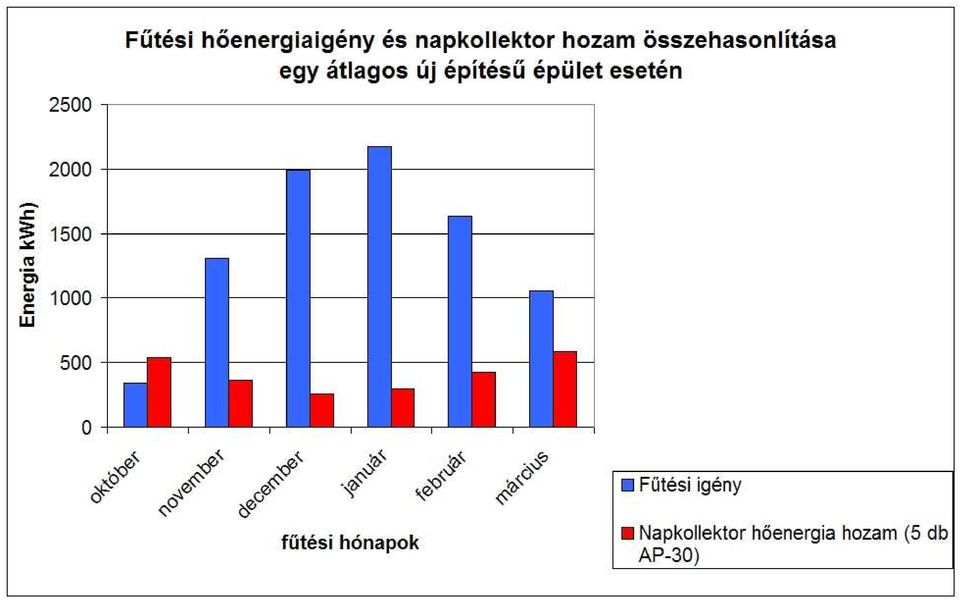

7

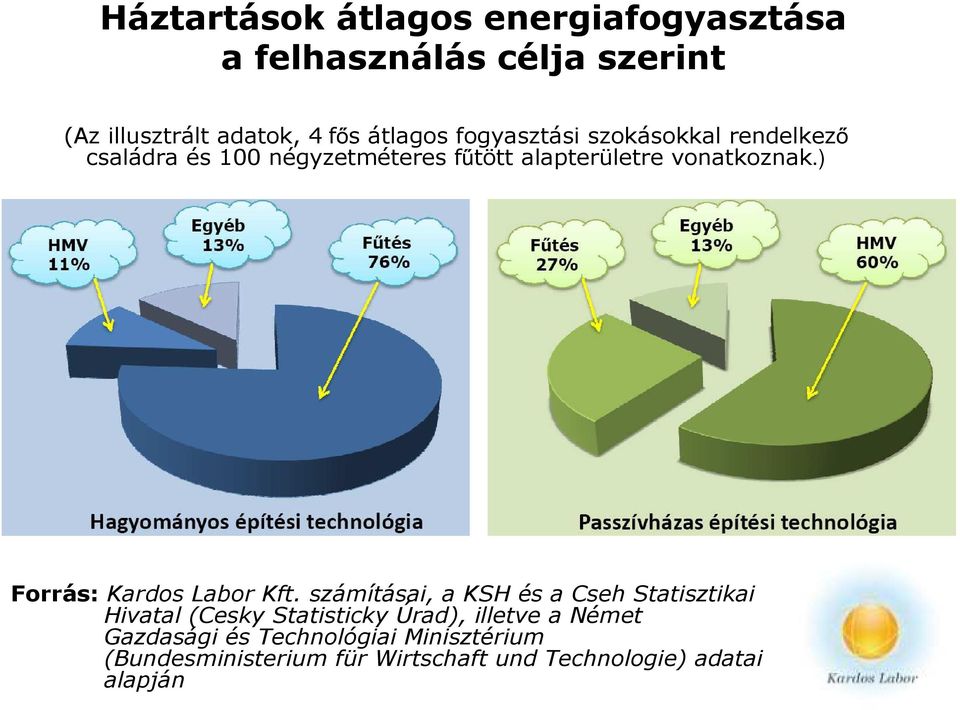

8 Háztartások átlagos energiafogyasztása a felhasználás célja szerint (Az illusztrált adatok, 4 fős átlagos fogyasztási szokásokkal rendelkező családra és 100 négyzetméteres fűtött alapterületre vonatkoznak.) Forrás: Kardos Labor Kft. számításai, a KSH és a Cseh Statisztikai Hivatal (Cesky Statisticky Úrad), illetve a Német Gazdasági és Technológiai Minisztérium (Bundesministerium für Wirtschaft und Technologie) adatai alapján

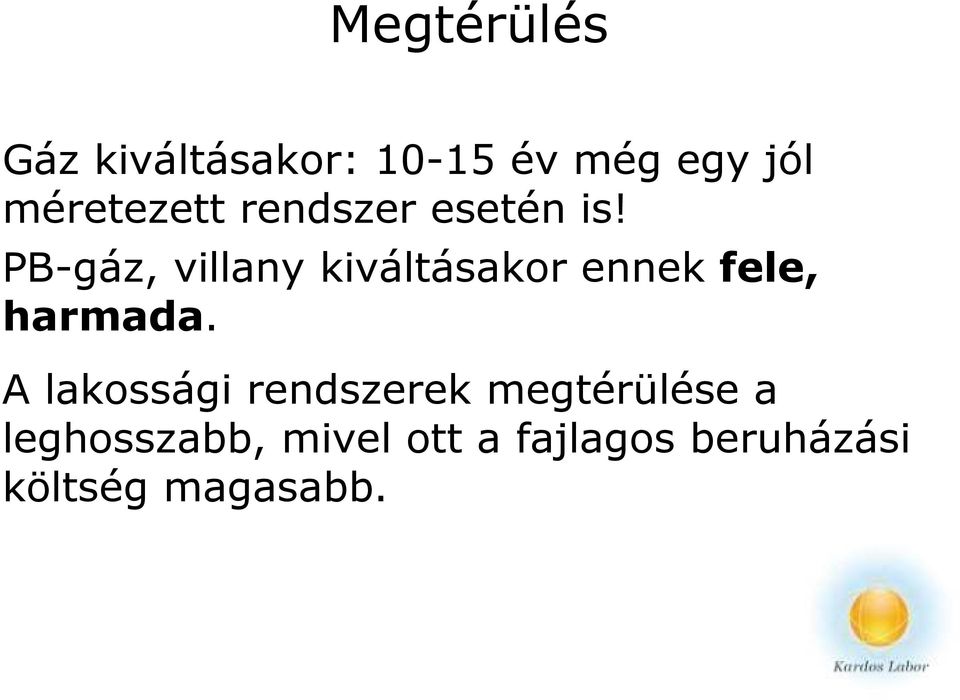

9 Megtérülés Gáz kiváltásakor: év még egy jól méretezett rendszer esetén is! PB-gáz, villany kiváltásakor ennek fele, harmada. A lakossági rendszerek megtérülése a leghosszabb, mivel ott a fajlagos beruházási költség magasabb.

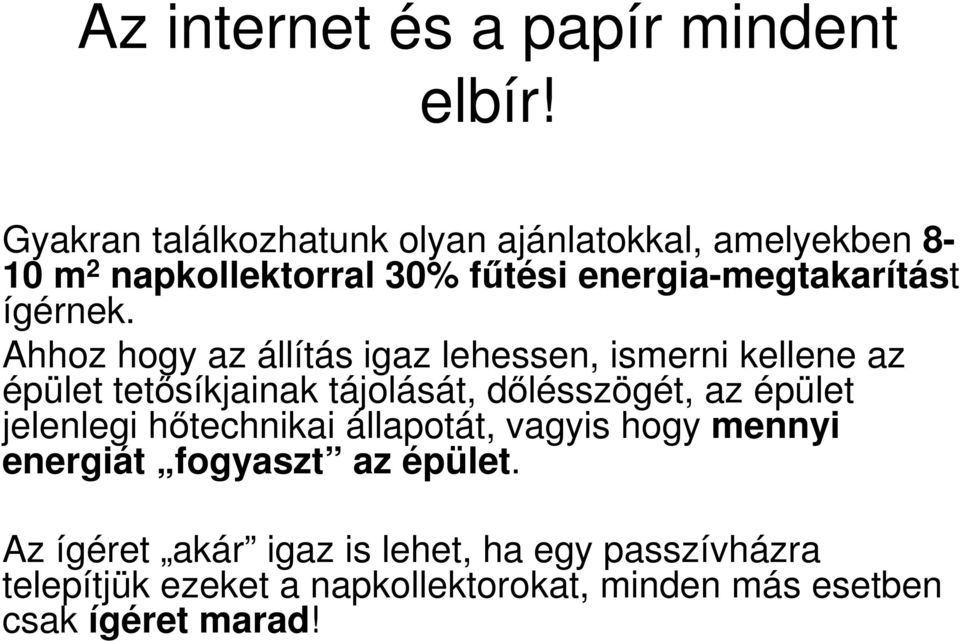

10 Az internet és a papír mindent elbír! Gyakran találkozhatunk olyan ajánlatokkal, amelyekben 8-10 m 2 napkollektorral 30% fűtési energia-megtakarítást ígérnek. Ahhoz hogy az állítás igaz lehessen, ismerni kellene az épület tetősíkjainak tájolását, dőlésszögét, az épület jelenlegi hőtechnikai állapotát, vagyis hogy mennyi energiát fogyaszt az épület. Az ígéret akár igaz is lehet, ha egy passzívházra telepítjük ezeket a napkollektorokat, minden más esetben csak ígéret marad!

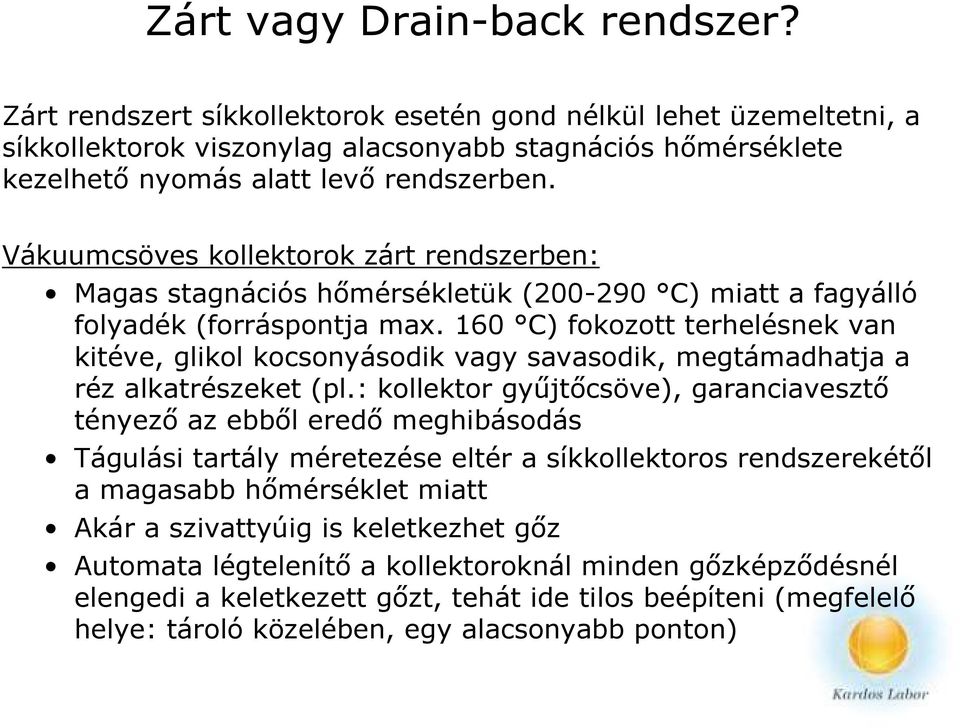

11 Zárt vagy Drain-back rendszer? Zárt rendszert síkkollektorok esetén gond nélkül lehet üzemeltetni, a síkkollektorok viszonylag alacsonyabb stagnációs hőmérséklete kezelhető nyomás alatt levő rendszerben. Vákuumcsöves kollektorok zárt rendszerben: Magas stagnációs hőmérsékletük ( C) miatt a fagyálló folyadék (forráspontja max. 160 C) fokozott terhelésnek van kitéve, glikol kocsonyásodik vagy savasodik, megtámadhatja a réz alkatrészeket (pl.: kollektor gyűjtőcsöve), garanciavesztő tényező az ebből eredő meghibásodás Tágulási tartály méretezése eltér a síkkollektoros rendszerekétől a magasabb hőmérséklet miatt Akár a szivattyúig is keletkezhet gőz Automata légtelenítő a kollektoroknál minden gőzképződésnél elengedi a keletkezett gőzt, tehát ide tilos beépíteni (megfelelő helye: tároló közelében, egy alacsonyabb ponton)

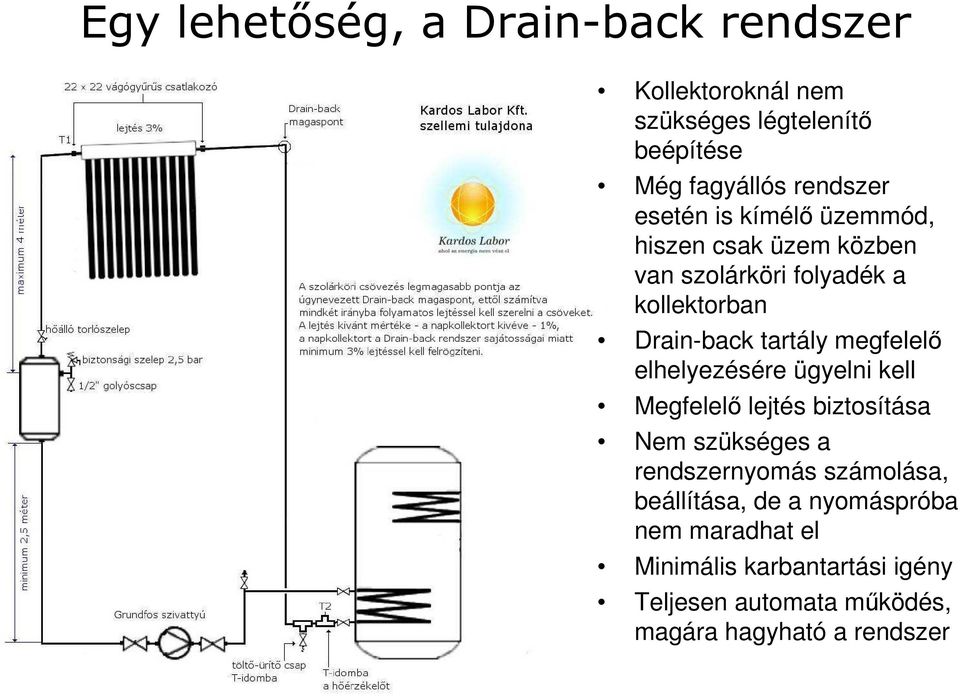

12 Egy lehetőség, a Drain-back rendszer Kollektoroknál nem szükséges légtelenítő beépítése Még fagyállós rendszer esetén is kímélő üzemmód, hiszen csak üzem közben van szolárköri folyadék a kollektorban Drain-back tartály megfelelő elhelyezésére ügyelni kell Megfelelő lejtés biztosítása Nem szükséges a rendszernyomás számolása, beállítása, de a nyomáspróba nem maradhat el Minimális karbantartási igény Teljesen automata működés, magára hagyható a rendszer

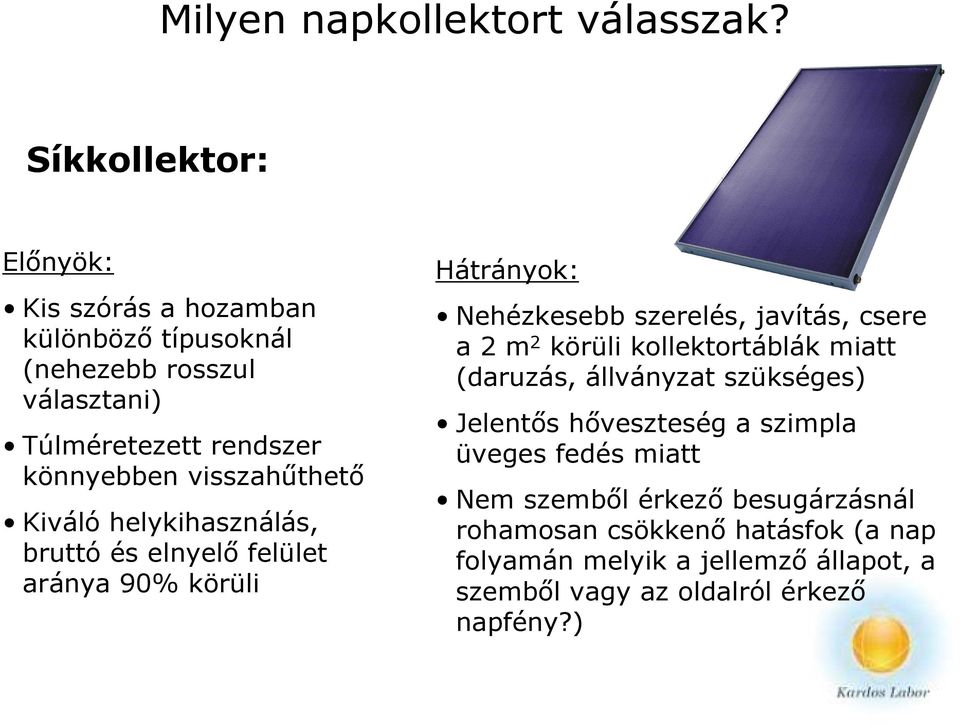

13 Milyen napkollektort válasszak? Síkkollektor: Előnyök: Kis szórás a hozamban különböző típusoknál (nehezebb rosszul választani) Túlméretezett rendszer könnyebben visszahűthető Kiváló helykihasználás, bruttó és elnyelő felület aránya 90% körüli Hátrányok: Nehézkesebb szerelés, javítás, csere a 2 m 2 körüli kollektortáblák miatt (daruzás, állványzat szükséges) Jelentős hőveszteség a szimpla üveges fedés miatt Nem szemből érkező besugárzásnál rohamosan csökkenő hatásfok (a nap folyamán melyik a jellemző állapot, a szemből vagy az oldalról érkező napfény?)

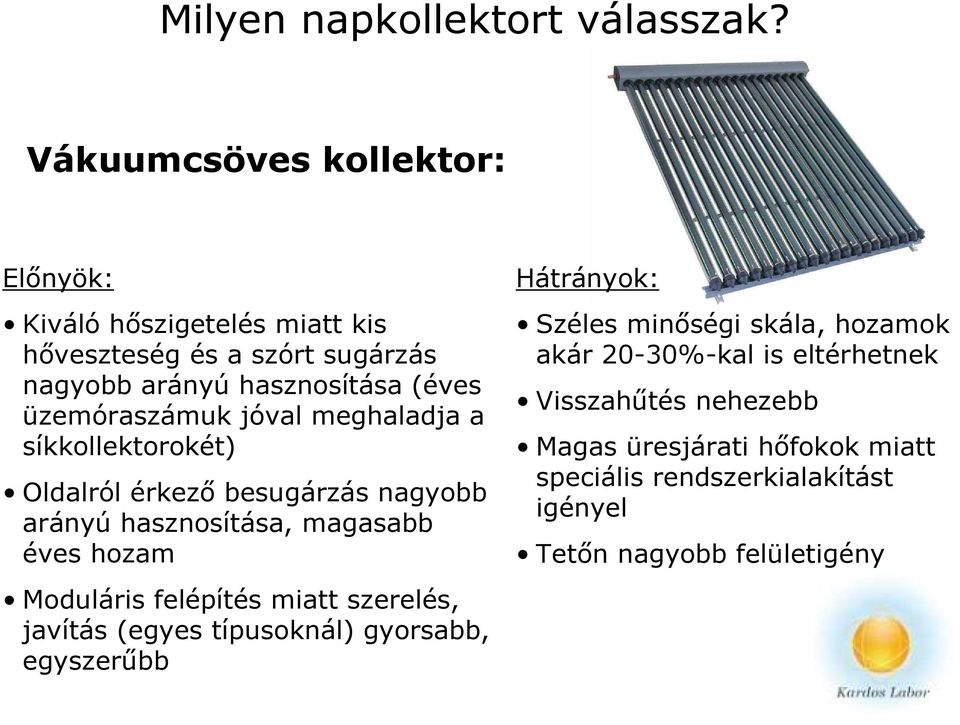

14 Milyen napkollektort válasszak? Vákuumcsöves kollektor: Előnyök: Kiváló hőszigetelés miatt kis hőveszteség és a szórt sugárzás nagyobb arányú hasznosítása (éves üzemóraszámuk jóval meghaladja a síkkollektorokét) Oldalról érkező besugárzás nagyobb arányú hasznosítása, magasabb éves hozam Moduláris felépítés miatt szerelés, javítás (egyes típusoknál) gyorsabb, egyszerűbb Hátrányok: Széles minőségi skála, hozamok akár 20-30%-kal is eltérhetnek Visszahűtés nehezebb Magas üresjárati hőfokok miatt speciális rendszerkialakítást igényel Tetőn nagyobb felületigény
