MÉRÉSI JEGYZŐKÖNYV. A mérési jegyzőkönyvet javító oktató tölti ki! Kondenzációs melegvízkazám Tanév/félév Tantárgy Képzés

HTML
DOWNLOAD

Méret: px

Mutatás kezdődik a ... oldaltól:

Download "MÉRÉSI JEGYZŐKÖNYV. A mérési jegyzőkönyvet javító oktató tölti ki! Kondenzációs melegvízkazám Tanév/félév Tantárgy Képzés"

Ádám Székely
8 évvel ezelőtt
Látták:

1 MÉRÉSI JEGYZŐKÖNYV Kondenzációs melegvízkazám Tanév/félév Tantárgy Képzés 2008/09 I félév Kalorikus gépek Bsc Mérés dátuma 2008 Mérés helye Mérőcsoport száma Jegyzőkönyvkészítő Mérésvezető oktató D gépcsarnok Energetikai Gépek és Rendszerek Tanszék Könczöl Sándor A mérési jegyzőkönyvet javító oktató tölti ki! Beadás dátuma Megfelelt Aláírás IGEN / NEM Megjegyzés: Csak kézzel írott jegyzőkönyv fogadható el! Mérés célja: Háztartási kondenzációs melegvízkazán üzemi jellemzőinek meghatározása mérési adatok alapján: Hasznos hőteljesítmény, tüzelési teljesítmény, kazán hatásfok Fajlagos kondenzációs Mérés elméleti háttere: Kalorikus gépek előadáson elhangzottak és tantermi gyakorlat során megoldott számítási feladat Mérőberendezés elvi felépítése: Felhasznált műszerek, berendezések (típus, gyáriszám): Rotamérő: Thbe: Thki: Tfgki: Gázmérő: [O2], [CO], [CO2], [CH4], [NOx], gázelemző 1/5

2 Számításhoz felhasznált összefüggések: Hasznos hőteljesítmény Tüzelési teljesítmény Kazán hatásfok Mért és számított adatok: Üzemállapot thvbe thvki Vv Vg- - Vg τ Vg Üzemállapot tfgki [O2] [CO] [CO2] [NOx] Mérés kiértékelése: cvm[kj/kg*k] c vm () t A víz sűrűsége: A földgáz sűrűsége: p[pa], t[ C] 0 := 072 kg m 3 tp, g := 273 ( ) t p g t ρ v ( 20 C) kg m 3 2/5

072 ( t, 2000) 07 ( t, 2500) ( t, 3000) 068 066 10 15 20 25 30 t Mellékletek: Avanta plus gáz fűtőkészülék Kondenzációs technológia: A kondenzációs kazán a füstgáz harmatponti hőmérséklet alá

többletet jelent, amivel a kazán hatásfoka akár 109% hatásfokot is elérhet Helytakarékos megoldás: Kis méretű és a hozzáférést csak elölről igényli, ezért fal mélyedésben illetve szekrényben is

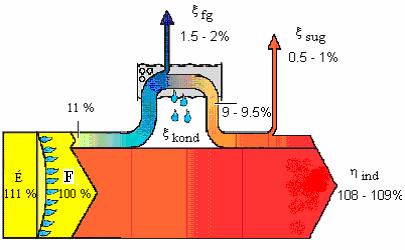

3 072 ( t, 2000) 07 ( t, 2500) ( t, 3000) t Mellékletek: Avanta plus gáz fűtőkészülék Kondenzációs technológia: A kondenzációs kazán a füstgáz harmatponti hőmérséklet alá hűtésével a füstgázveszteséget a vízgőz égéstermék kondenzáltatásával, a párolgáshő hasznosítása révén is minimálisra csökkenti Az így hasznosított entalpia többlet a fűtőértékhez viszonyítva max 11% többletet jelent, amivel a kazán hatásfoka akár 109% hatásfokot is elérhet Helytakarékos megoldás: Kis méretű és a hozzáférést csak elölről igényli, ezért fal mélyedésben illetve szekrényben is elhelyezhető Környezetkímélő üzem:a kondenzációs technológia és a folyamatos tüzelésoldali szabályozás a jelentős tüzelőanyag megtakarításon túl a kazán káros anyag kibocsátásának jelentős csökkenését is eredményezi A készülék zajszintje különlegesen alacsony Biztonságos működés: Az Avanta Plus kazán a helyiség levegőjétől független üzemmódban működik, nem használja az égéshez a helyiség levegőjét és az égéstermék se kerülhet vissza a helyiségbe A készülék vezérlése folyamatosan ellenőrzi a biztonságos üzemelés körülményeit és szükség esetén beavatkozik Tartalmazza a fagyás, vízhiány, túlnyomás és az égéslevegő ellátás zavarai elleni automatikus védelmet Felhasználó barát: A kazán működtetése egyszerű, a kezelőfelület átlátható, könnyen kezelhető A kijelző felület átlátható, az öndiagnosztikai kódokat, a pillanatnyi üzemállapotot illetve az esetleges hibákat mutatja 3/5

4 Jellemző adatok: Típus Hőteljesítmény Szélesség Magasság Mélység Tömeg (80/60 C) Avanta 24s 23,6 kw kg NOx kibocsátás: 30 ppm Tágulási tartály térfogata: 8 liter Fűtési rendszer nyomása: 0,8-2,5 bar Max elektromos teljesítmény: 115 W Szabályozás: A külső hőmérsékletérzékelővel és szobai termosztáttal ellátott, folyamatos tüzelési teljesítményszabályozás A folyamatos szabályozás előnyei: A nagyobb idény hatásfoknak köszönhetően földgáz illetve energia megtakarítás A gyakori ki-be kapcsolás elkerülésével csökkennek a használati és karbantartási költségek Az égő indítások számának csökkentésével környezetkímélő működés, kevesebb CO és NOx kibocsátás Füstgáz elvezetés: Az Avanta Plus kondenzációs kazánt a helyiség levegőtől független működésre tervezték A készülék 60/100 mm-es koncentrikus füstgáz elvezető/levegő bevezető csonkkal rendelkezik Illeszkedik a Tricox LAS rendszerhez A földgáz harmatpont változása a légfeleslegtényező függvényében 60 t h ( λ h ) A füstgáz hőveszteség tényező [ µ fg 0 + ( λ 1) µ L0 K] c fg t fgki K * r λ µ L0 clev tk ξ fg = gáz fázis esetén Fi ahol µ L0 = [kg/kg] µ fg0 = [kg/kg] c fg = 1107 [kj/kg] c lev = 104 [kj/kg] K : Az egy m 3 (egy kg) földgázból lekondenzált víz mennyisége (mért adat) r [kj/kg] víz párolgáshője ( 2510 kj/kg) A képlet alapján meghatározható az összes veszteség, ami most csak egy üzemi tényezőtől, a füstgázveszteségtől függ Tehát az indirekt hatásfok: η indir = 100%-ξ fg -ξ sug Ahol: ξ fg : A kazán füstgáz hőveszteség tényezője (Negatív érték is lehet!) ξ sug :A kazán burkoló felületén keresztül a környezetbe jutó hőteljesítmény hányad; λ h 4/5

5 Az Avanta Plus kondenzációs kazán tüzelőberendezésének felépítése: 5/5
