1 UNIFERRO Kazán és Gépgyártó Kft. Az ipari kazángyártás kihívásai és megoldásai PŐDÖR Csaba - ügyvezető igazgató

A jogelődöt 1947 évben alapították Az 1970-es

3 A jogelődöt 1947 évben alapították Az 1970-es évektől a kazángyártás a fő irány Saját fejlesztő csapat, innovatív megoldások Komplett rendszerek tervezése, beüzemelése Széles termékskála, kazán kialakítás, kazán teljesítmény és tüzelőanyag tekintetében egyaránt Folyamatos fejlesztések

4 UNIFERRO Kazán és Gépgyártó Kft. Az ipari kazángyártás kihívásai és megoldásai BOHÁR Géza - ágazati igazgató

5 Melegvíz üzemű kazánok Gőzkazánok Gyorsgőzfejlesztő berendezések Termoolaj kazánok Biomassza tüzelésű kazánok Kazánházi berendezések MAGYARORSZÁGON EGYEDÜLÁLLÓAN SZÉLES TERMÉKPALETTÁVAL RENDELKEZÜNK!

6 1 Kialakítás alapján 3 Tüzelőanyag alapján Vízcsöves kazánok Nagyvízterű kazánok Gáz vagy olajtüzelésű (fosszilis) 2 Hőhordozó közeg alapján Biomassza tüzelésű (megújuló) Gőzkazánok Melegvíz kazánok Termoolaj kazánok Forróvíz kazánok

Vízcsöves kazánok MSZ-EN 12952 Gyorsgőzfejlesztő berendezés (Van

7 Vízcsöves kazánok MSZ-EN Gyorsgőzfejlesztő berendezés (Van halmazállapot változás) Termoolaj kazán (Nincs halmazállapot változás) Gáz vagy olaj

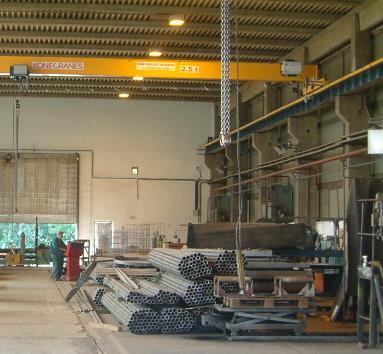

8 Gyártás

9 1 bar 1,5 bar 2 bar 3 bar 4 bar 5 bar 6 bar 7 bar 8 bar 9 bar 10 bar 11 bar 12 bar 13 bar 14 bar 15 bar 16 bar 17 bar 18 bar 19 bar 20 bar 25 bar 30 bar 35 bar 40 bar Felhasználás: Technológiai hő Nedvesítés Mechanikai munka Fűtés 3 000,0 kj/kg 2 500,0 kj/kg 2 000,0 kj/kg 1 500,0 kj/kg 1 000,0 kj/kg 500,0 kj/kg 0,0 kj/kg

10 1 bar 2 bar 4 bar 6 bar 8 bar 10 bar 12 bar 14 bar 16 bar 18 bar 20 bar 30 bar 40 bar Érdekes adatok: Telített gőz hőmérséklete 8 bar túlnyomásnál: A gőzben lévő víz hőmérséklete 8 bar túlnyomásnál: Telített gőz hőmérséklete 5 bar túlnyomásnál: 8 bar nyomású telitett gőz nyomását 5 bar-ra csökkentjük, nyomáscsökkentő segítségével. Gőzhőmérséklet: 174,5 C 174,5 C 158,1 C 158,1 C 3 000,0 kj/kg 2 500,0 kj/kg 2 000,0 kj/kg 1 500,0 kj/kg 1 000,0 kj/kg 500,0 kj/kg 0,0 kj/kg

- A kis tűztérméret következtében nem valósulhat meg az NOx szegény tüzelés.

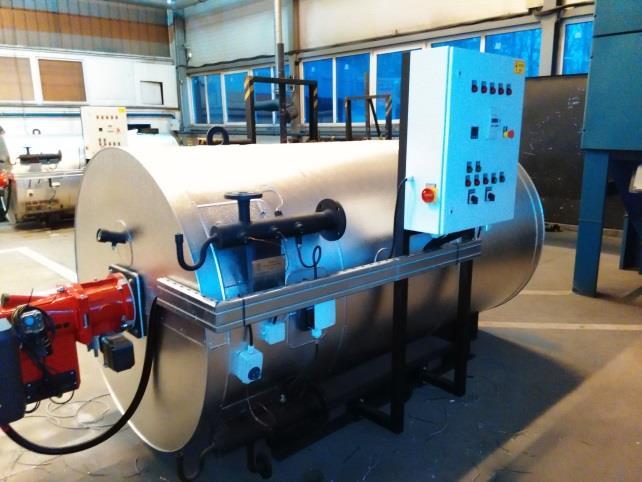

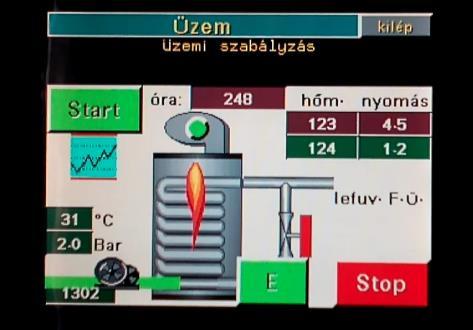

11 Előnyök: - Nagyon gyorsan üzemkész állapotba hozható - Kisebb helyigény mint a nagyvízterű kazánoknál. - A telepítésre enyhébb szabályozás vonatkozik Hátrányok: - Legtöbb gyorsgőzfejlesztő berendezés dugattyús szivattyúval működik. - A kis tűztérméret következtében nem valósulhat meg az NOx szegény tüzelés. - Nincs betárolt hő, a lökés szerű gőzelvétel nagyon nagy nyomásingadozást okoz. Jellemzők: - Centrifugál szivattyúval működik. - Nagy tűztérméret,működik az NOx szegény tüzelés % szabályozási tartomány. - Teljesen automata indítás. - Kismértékű túlhevítés következtében jó minőségű gőz termelés

12 Fajhő (20 C-on) Hővezető képesség Sűrűség 20 C-on: Olvadáspont/folyáspont Gőznyomás 200 C-on Gőznyomás 250 C-on Víz 4,18 kj/kg K 0,6 W/m K 998,2 kg/m 3 0 C 15 bar 40 bar Termol 32 1,88 kj/kg K 0,133 W/m K 872 kg/m 3-12 C 2,9 mbar 19,8 mbar

13 Termol 32 tulajdonságai: Kinematikai viszkozitás 20 C-on: Kinematikai viszkozitás 100 C-on: Kinematikai viszkozitás 200 C-on: Lobbanáspont: Maximális alkalmazási hőmérséklet: 88,8 mm 2 /s 5,4 mm 2 /s 1,39 mm 2 /s 225 C 310 C

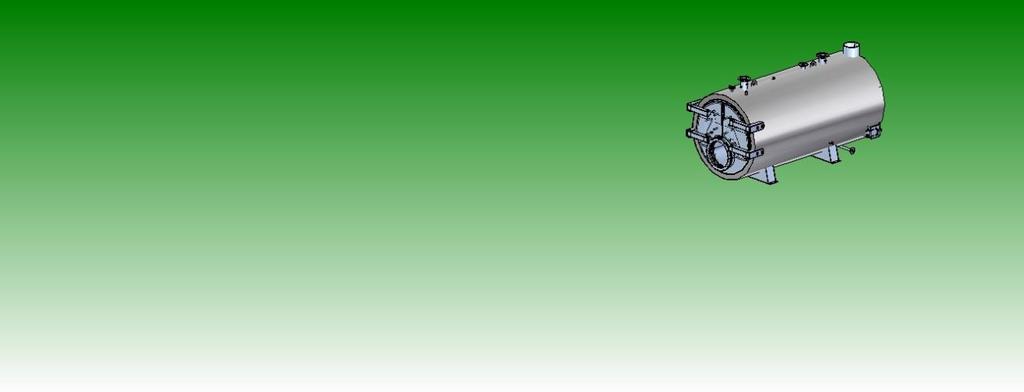

Nagyvízterű kazánok MSZ-EN 12953 Melegvíz kazán

14 Nagyvízterű kazánok MSZ-EN Melegvíz kazán Forróvíz kazán Gőzkazán Termoolaj kazán Gáz vagy olaj Biomassza

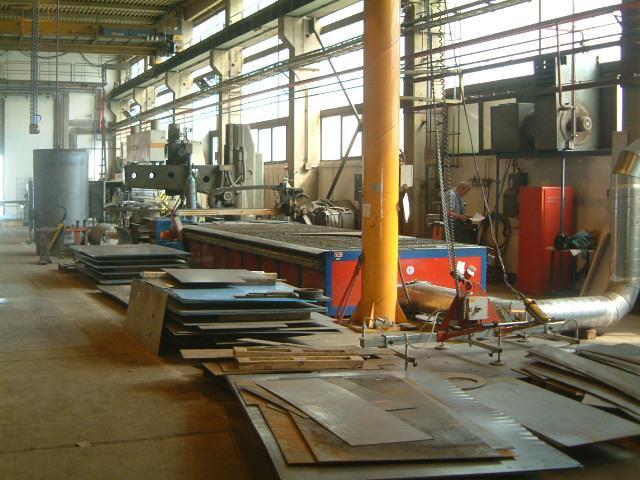

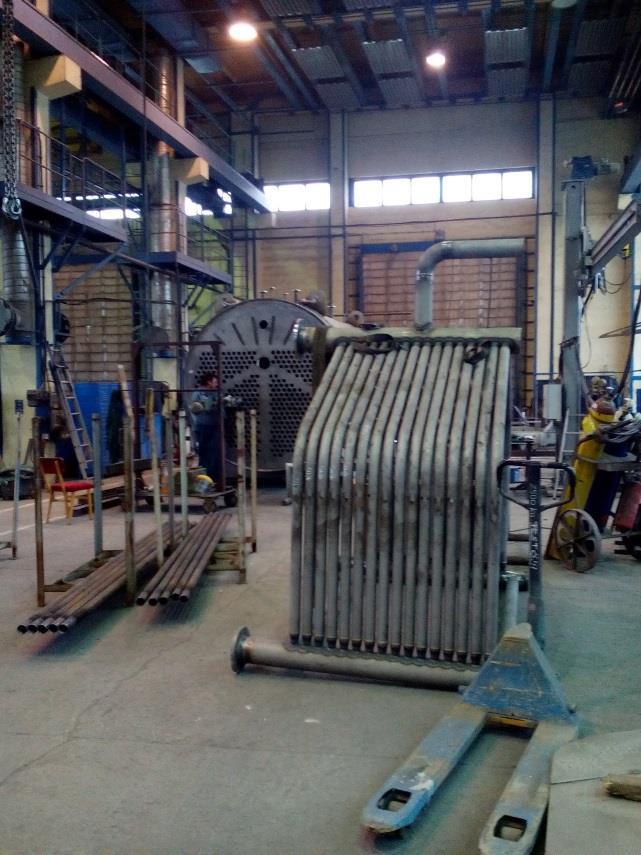

15 Gyártás

16 Szerelés, telepítés

18 Védd meg az erdőt! Felelős erdőgazdálkodás Mezőgazdasági melléktermékek Feldolgozóipari melléktermékek Energia ültetvények Park karbantartás

19 Ausztriában és Németországban szabvány van a faapríték minőségére Az ÖNORM M 7133 szabvány meghatározza pontosan a faapríték: - Nedvesség tartalmát - Méretét - Sűrűségét - Hamu tartalmát

20 Magyarországon nincs szabályozás a tüzelőanyagra vonatkozóan. Faapríték alapú biomassza tüzelőanyag Hulladék

21 Magyarországon nincs szabályozás a tüzelőanyagra vonatkozóan. Szennyezőanyag Méreteltérések Változó összetétel és nedvességtartalom

22 A biomassza tüzelőanyag fűtőértéke. Melyik fának milyen a fűtőértéke? Bükkfa 25% nettó nedvességtartalom Fenyőfa 25% nettó nedvességtartalom 14,8 GJ/kg ~4% 14,2 GJ/kg 1 sm G30; W30 apríték energiatartalma: ~3,8 GJ ~30% ~2,7 GJ

23 Nedvességtartalom meghatározása. Nettó nedvességtartalom: A tüzelőanyagban lévő víz aránya a szárazanyag tartalomhoz 100% 80% 60% 40% 20% 0% 40% 60% Összetétel 67% Nettó nedvességtartalom Bruttó nedvességtartalom: A tüzelőanyagban lévő víz aránya a tüzelőanyag teljes súlyához 100% 80% 60% 40% 20% 0% 40% 60% Összetétel 40% Bruttó nedvességtartalom

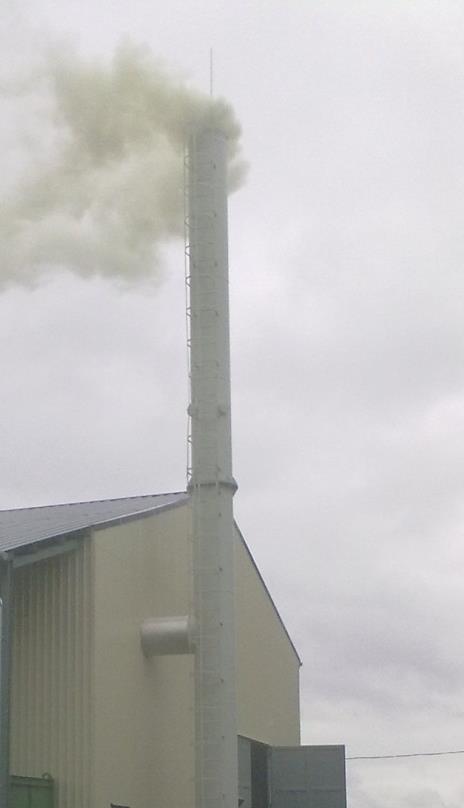

24 Nedvességtartalom hatása:

25 Szennyező anyagok hatása: Hamu tartalom növekedés Mechanikai működési problémák Hamu lágyulási hőmérséklet csökkenés Kémiai hatás

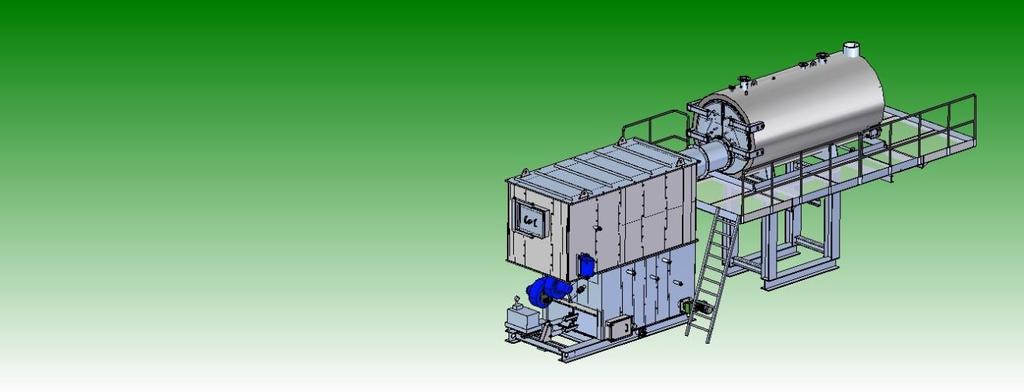

26 Biomassza tüzelésű kazán telepítése Helyigény Tüzelőanyagfajtája, biztosítás módja Tisztítás, karbantartás helyigénye Karbantartó személyzet Tisztítás, karbantartás alatt energiaszolgáltatás? Tüzelőanyag betárolásának módja Hamu elszállításának módja, helye

27 Biomassza tüzelésű kazán telepítése Helyigény Tisztítás, karbantartás helyigénye Karbantartó személyzet Tisztítás, karbantartás alatt energiaszolgáltatás? Tüzelőanyag betárolásának módja Hamu elszállításának módja, helye

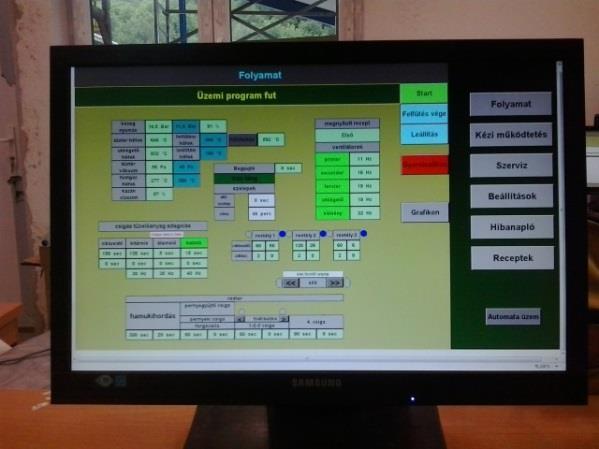

28 Biomassza tüzelésű kazán telepítése Tervezés Mechanikai telepítés Hőszigetelés Elektromos telepítés PLC program installálás Falazat szárítás Beüzemelés

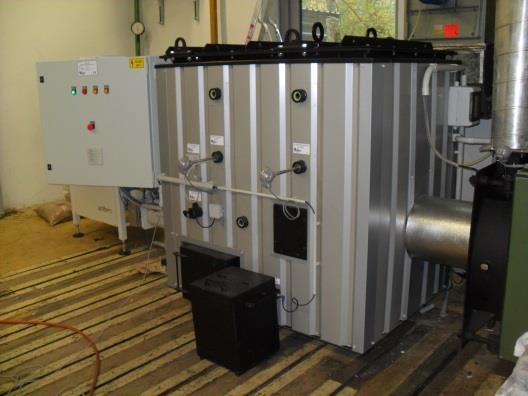

29 Egyedi berendezések tervezése, gyártása Teszt kazán a BME laborban A másolat mindig silányabb

30 2/2016 (I.5.) NGM rendelet a nyomástartó és töltőlétesítmények műszaki-biztonsági hatósági felügyeletéről. 9/2001. (IV.5) GM rendelet a nyomástartó berendezések és rendszerek biztonsági követelményeiről és megfelelőség tanúsításáról 23/2001. (XI. 13.) KöM rendelet a 140 kw és az ennél nagyobb, de 50 MW-nál kisebb névleges bemenő hőteljesítményű tüzelőberendezések légszennyező anyagainak technológiai kibocsátási határértékeiről 4/2011. (I.14.) VM rendelete a levegőterheltségi szint határértékeiről és a helyhez kötött légszennyező pontforrások kibocsátási határértékeiről. 5/1997 (III..5.) IKIM rendelet Energetikai berendezés kezelő, szerelő, üzemeltető előírt szakképesítéséről. MSZ-EN szabványsorozat Vízcsöves kazánok és segédberendezéseik MSZ-EN szabványsorozat Nagyvízterű kazánok MSZ Gáz és olajtüzelésű kazánok kezelési osztályba sorolása

31 Köszönjük a figyelmüket, keressenek Elérhetőségeink: bennünket kérdéseikkel PŐDÖR Csaba ügyvezető igazgató: Tel: +36/70/ ; podor.csaba@uniferro.hu BOHÁR Géza ágazati igazgató Tel: +36/30/ ; bohar.geza@uniferro.hu
