1 Ellenörző számítások Kazánok és Tüzelőberendezések

2 Tartalom Ellenőrző számítások: Hőtechnikai számítások, sugárzásos és konvektív hőátadó felületek számításai már ismertek Áramlástechnikai számítások füstgáz és víz/gőz oldalra - nyomásveszteség - cirkuláció Szilárdsági számítások Vízkémiai számítások

ismertek Áramlástechnikai számítások füstgáz és víz/gőz

3 Ellenőrzött üzemállapotok Az ellenőrző számításokat el kell végezni: - a névleges, maximális teljesítményre - a lehetséges minimális teljesítményre Ha egyéb kritikus üzemállapot is van, arra is el kell végezni, hogy a károsodások, vagleállásigy balesetek elkerülhetők legyenek Minden üzemállapotot végig kell gondolni a hideg- és meleg-indulástól az üzemszerű- és vész-leállásig

arra is el kell végezni, hogy a károsodások, vagleállásigy balesetek elkerülhetők legyenek

4 Ellenőrző számítások Ellenőrző számítások a konstrukció pontos ismeretében végezhetőek Tervezés során előzetes számítások végezhetőek a szükséges méretek és kialakítás előzetes meghatározására figyelmbe véve: - tüzelési folyamatoz - hőátadást - füstgáz áramlást - víz- és gőzáramlást - nyomásveszteséget - mechanikai feszültségeket - hőfeszültségeket - pernye-, koksz- és koromlerakódásokat Ha a konstrukció kialakul, el kell végezni az ellenőrző számításokat. Ha bármelyik ellenőrző-számítás nem megfelelőséget mutat, módosítani kell a konstrukciót és indulhatnak az ellenőrző számítások újra iterációs eljárás

nyomásveszteséget - mechanikai feszültségeket - hőfeszültségeket - pernye-, koksz- és koromlerakódásokat Ha a konstrukció kialakul, el kell végezni az

5 Áramlástechnikai számítások Az áramlástechnikai számításokat célszerűen a hőtechnikai számítások után célszerű végezni, mert szükség van azok redeményeire pld. Sebességek, hőmérsékletek, sűrűségek stb. A hőtechnikai számításokat bizonyos áramlási formák (lamináris-átmeneti-turbulens) figyelembe vételével történnek, ezek létrejöttét ellenőrizni kell Fő számítások: Nyomásveszteségek számítása Cirkulációs számítások

A hőtechnikai számításokat bizonyos áramlási formák (lamináris-átmeneti-turbulens) figyelembe vételével

6 Áramlási ellenállás számítása Az áramlási ellenállás számítása - mind füstgáz, mind hőhordozó közegoldalon - a Bernoulli egyenleten alapuló áramlási ellenállásszámítás felhasználásával történhet. Adott szakasz nyomásvesztesége: ahol ρ - a közeg sűrűsége [kg/m 3 ] w - a közeg mértékadó sebessége [m/s] l - a szakasz hossza [m] d - a szakasz egyenértékű átmérője [m] λ - ellenállás tényező [-] (Turbulens áramlás esetén a Blasius formulával: ahol Reynolds szám

Adott szakasz nyomásvesztesége: ahol ρ - a közeg sűrűsége [kg/m 3 ] w - a közeg mértékadó sebessége [m/s] l - a

7 Nagyvízterű kazán

8 Nagyvízterű kazánban az áramlás

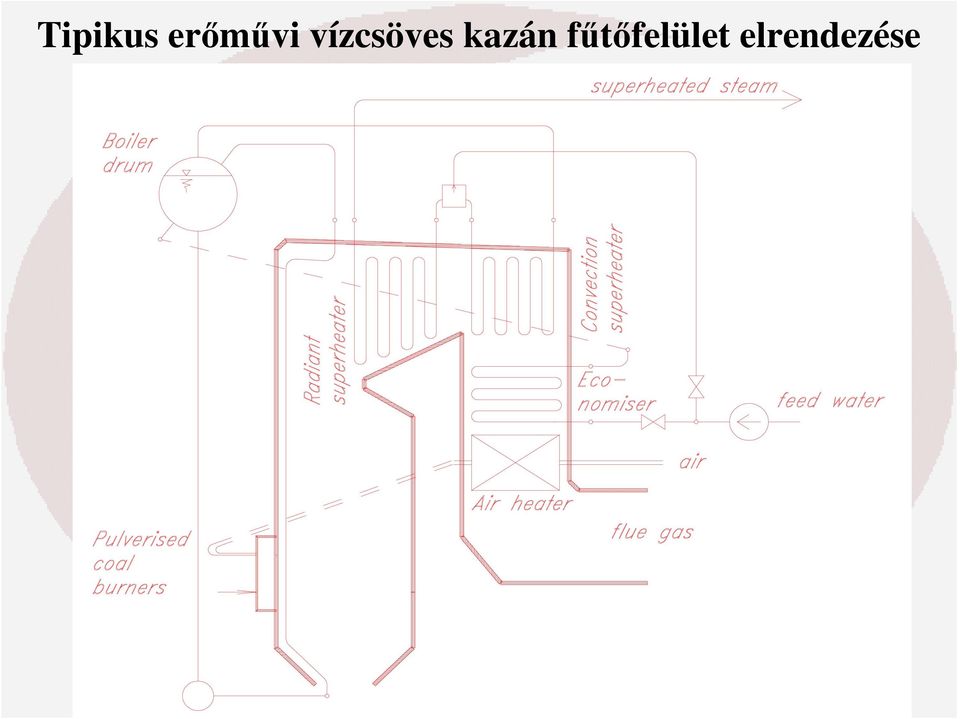

9 Tipikus erőművi vízcsöves kazán fűtőfelület elrendezése

10 Kazánok víz/gőzoldali áramlási rendszerei a. Természetes cirkuláció b. Serkentett cirkuláció c. Kényszerátáramlású (Benson tipus) d. Kényszerátáramlású leválasztóval (Sulzer tipus)

11 Tipikus erőművi vízcsöves kazán fűtőfelület elrendezése

12 Természetes cirkuláció Cirkulációs kör és gőz/víz sűrűségváltozása

13 Víz és gőz keverékének sűrűségváltozása

14 Különböző forrási formák vízszintes csőben

15 Elgőzölgés folyamata vízszintes csőben

16 Különböző forrási formák függőleges csőben

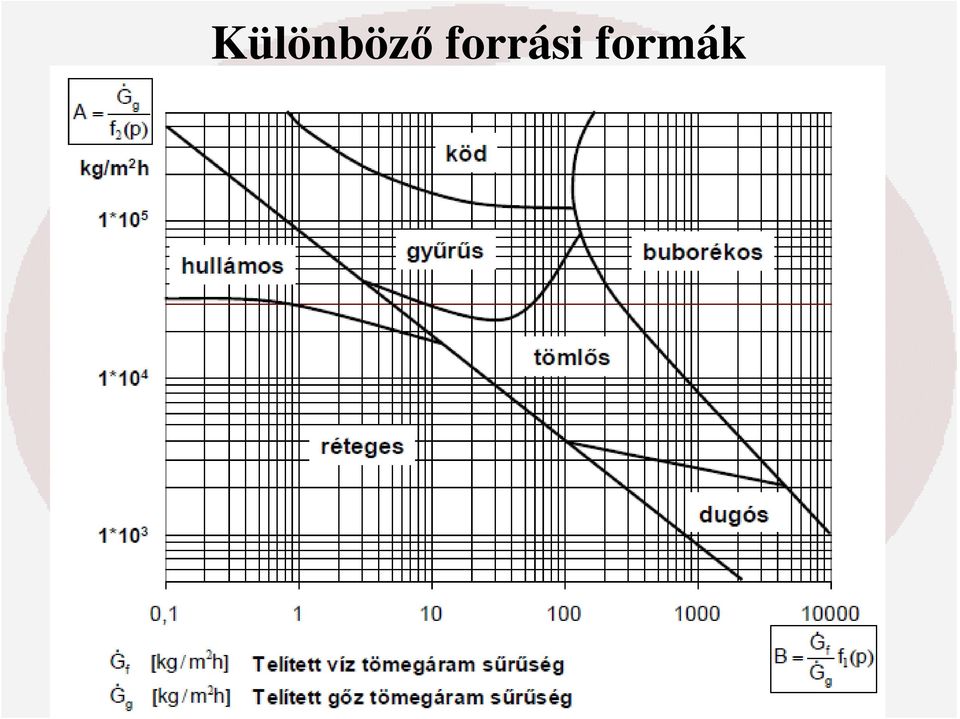

17 Különböző forrási formák

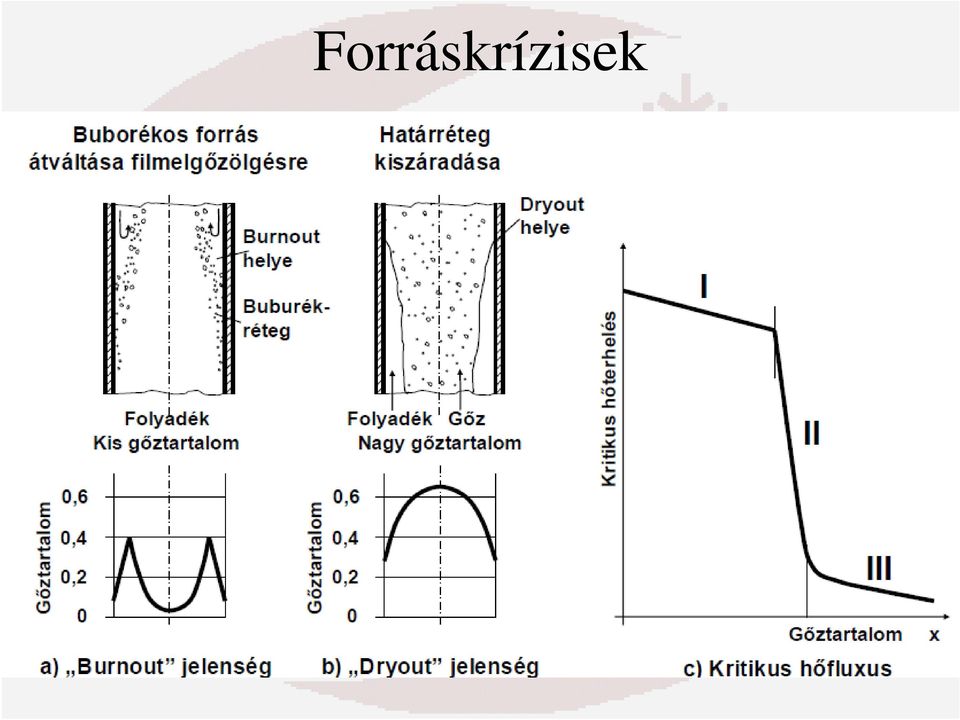

20 Forráskrízisek

21 Hőátadási tényező, gőztartalom és hőfluxus kapcsolata

23 Cirkulációs szám A cirkulációs szám a cirkulációs kör tömegáramának és a kilépő gőz tömegáramának aránya: K= m cirk /m gőzki Kényszerátáramlású kazánoknál: 1:1. Természetes cirkulációs kazánoknál 3:1-20:1, tipikus 5:1. A cirkulációs körből visszatérő közeg gőztartalma reciproka a cirkulációs számnak: K=5, x = 1/5 = 0.2

24 Nyomásváltozás a cirkulációs körben p dc = p drum + ρ water g H - p lossdowncomer = = p drum + ρ mixture g H + p lossriser (ρ water - ρ mixture ) g H = p lossriser + p lossdowncomer p force = p resistance

25 Hajtóerő és ellenállás egyensúlya

26 Hajtóerő és ellenállás egyensúly változásai

27 Kétfázisú szeparált áramlás

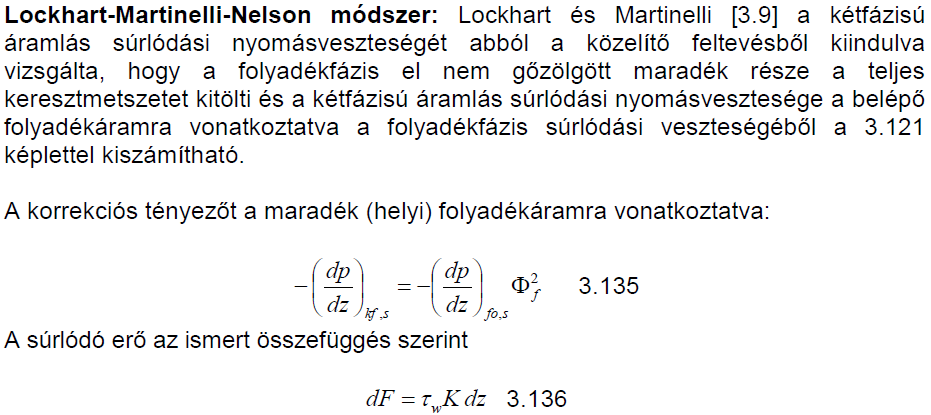

32 Gyorsítási nyomásveszteség

34 Cirkuláció nagyvízterű kazán dobjában

35 Összefoglaló Ellenőrző számítások: Hőtechnikai számítások, sugárzásos és konvektív hőátadó felületek számításai már ismertek Áramlástechnikai számítások füstgáz és víz/gőz oldalra - nyomásveszteség - cirkuláció Szilárdsági számítások

36 Köszönöm a figyelmet!
