VVER-440 (V213) reaktor (főberendezések és legfontosabb üzemi jellemzők)

Átírás

1 VVER-440 (V213) reaktor (főberendezések és legfontosabb üzemi jellemzők)

2 Reaktor és fővízkör

3 A főkeringtető kör névleges adatai Névleges hőteljesítmény A hőhordozó közepes hőmérséklete Megnevezés Névleges nyomás Méretezési nyomás Megengedett nyomásváltozási határértékek az aktív zóna kilépésnél a védelem megszólalásáig Max. lehetséges nyomás a primer körben a térfogat-kiegyenlítő nyitott biztonsági szelepei mellett Nyomásesés a primer körben a hőhordozó középhőmérsékletének 1 C-al történő csökkenésénél Szintváltozás a térfogat-kiegyenlítőben a hőhordozó középhőmérsékletének 1 C-al történő csökkenésekor Próbanyomás (szilárdsági nyomáspróba) A próbanyomáson történő nyomástartás időtartama A primer kör össztérfogata A primerköri hőhordozó térfogata a térfogat-kiegyenlítő névleges szintjénél A primerköri hurok kizárható részének térfogata A primer kör megengedett felfűtési sebessége A primer kör megengedett lehűtési sebessége Adat 1375 MW 282 ± 2 C (t be =267 C, t ki =297 C) 123 ± 1,5 bar 137 bar bar 151 bar 0,8 bar 8,2 cm 164 bar 10 perc 237 m m 3 13 m 3 20 C/h 30 C/h

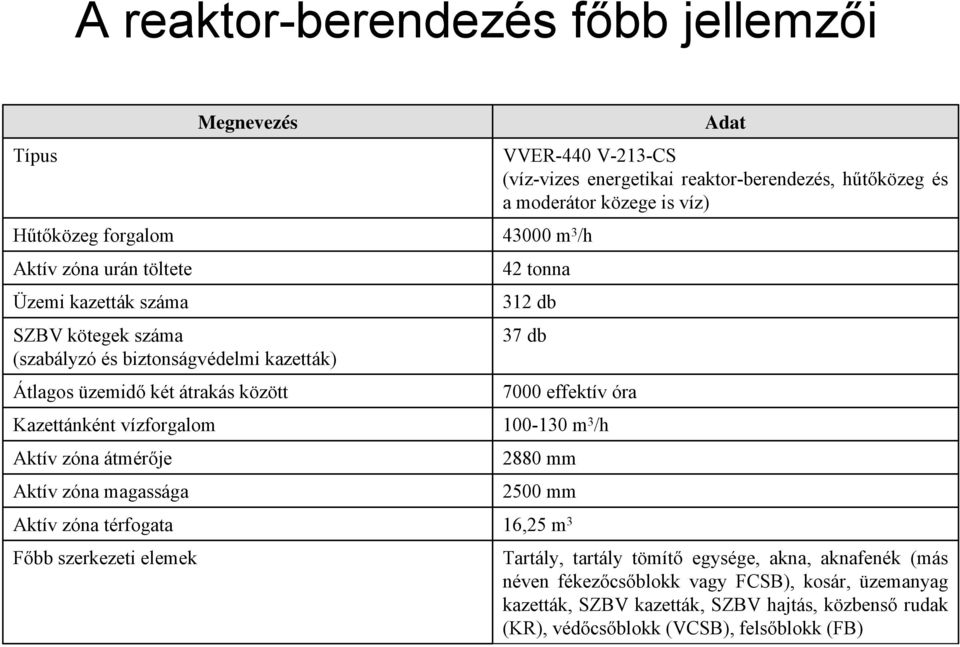

4 A reaktor-berendezés főbb jellemzői Típus Hűtőközeg forgalom Aktív zóna urán töltete Üzemi kazetták száma Kazettánként vízforgalom Aktív zóna átmérője Aktív zóna magassága Aktív zóna térfogata Főbb szerkezeti elemek Megnevezés SZBV kötegek száma (szabályzó és biztonságvédelmi kazetták) Átlagos üzemidő két átrakás között VVER-440 V-213-CS (víz-vizes energetikai reaktor-berendezés, hűtőközeg és a moderátor közege is víz) m 3 /h 42 tonna 312 db 37 db 7000 effektív óra m 3 /h 2880 mm 2500 mm 16,25 m 3 Adat Tartály, tartály tömítő egysége, akna, aknafenék (más néven fékezőcsőblokk vagy FCSB), kosár, üzemanyag kazetták, SZBV kazetták, SZBV hajtás, közbenső rudak (KR), védőcsőblokk (VCSB), felsőblokk (FB)

5 A reaktorberendezés fő szerkezeti elemei

6

7

8 A reaktorberendezés fő szerkezeti elemei

9 Reaktortartály a betonaknába történt beemelés előtt

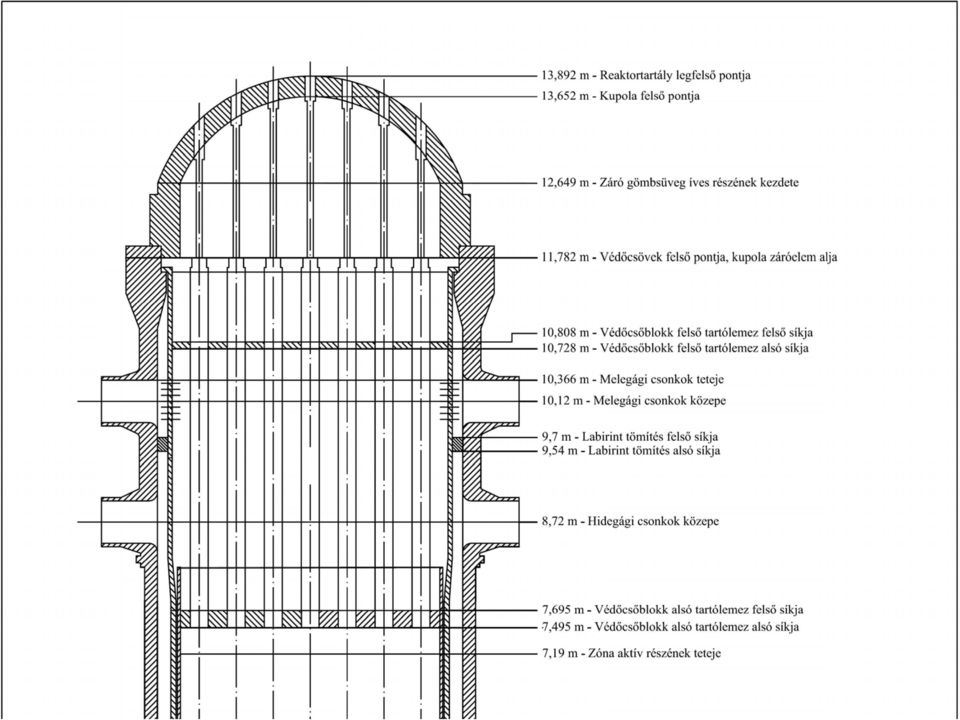

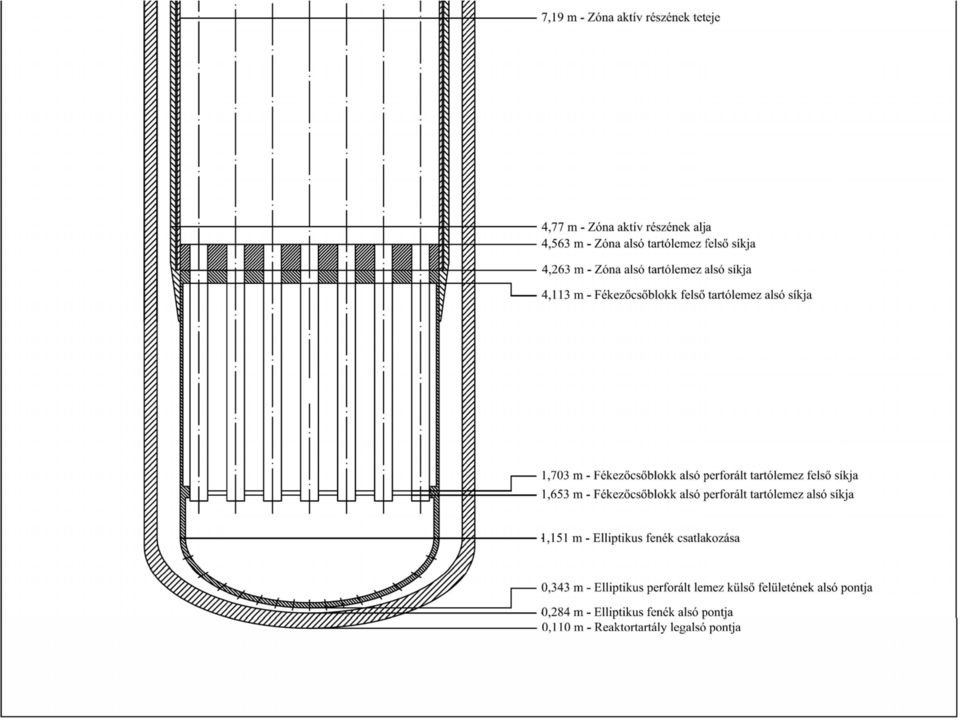

10 Reaktortartály fontosabb méretei

11 Reaktortartály belülről a csőcsonkok magasságában

12 Reaktortartály tömege magassága a főosztósíkig legnagyobb átmérő ( ) Nyomáspróbák száma a szilárdsági nyomáspróbán (164 bar) plattírozás vastagága főosztósík meghúzások maximális száma elliptikus fenék, hengeres rész, csonkzóna anyaga (nagyszilárdságú króm-molibdén vanádium acél) fedél anyaga Megnevezés NA500, NA250 csonk, plattírozás anyaga 214, 9 t mm 4270 mm H2MFA 18H2MFA 08H18N10T Adat

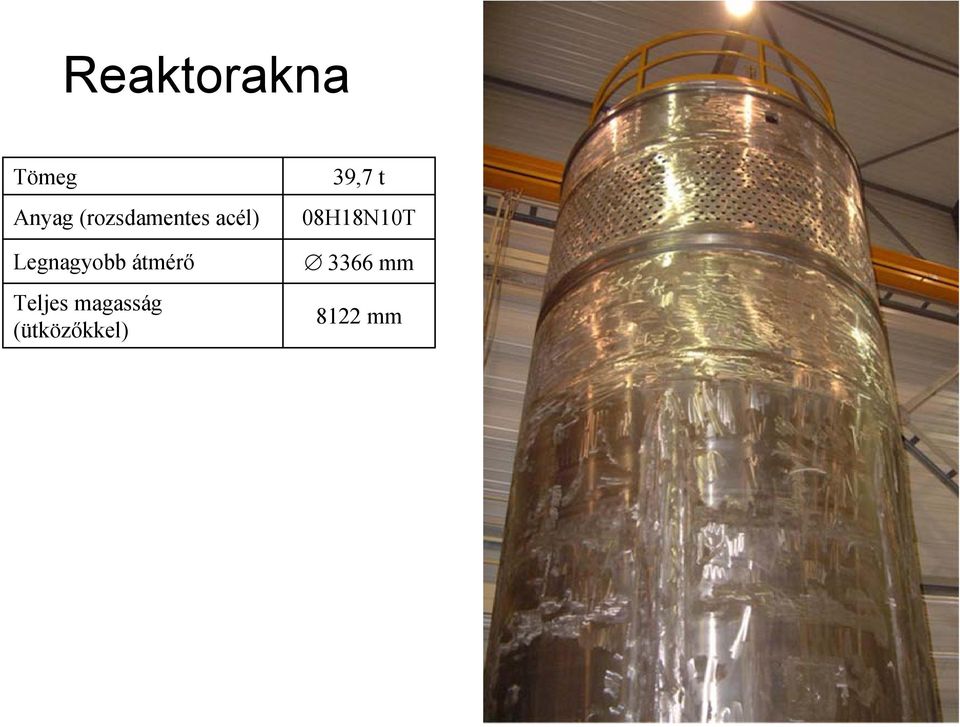

13 Reaktorakna Tömeg Anyag (rozsdamentes acél) Legnagyobb átmérő Teljes magasság (ütközőkkel) 39,7 t 08H18N10T 3366 mm 8122 mm

14 Reaktorakna

15 Reaktorakna

16 Reaktorakna labirintus tömítés

17 Aknafenék (fékezőcsőblokk, FCSB) Tömeg: Anyag: Teljes magasság: A hengerpalást átmérője: 30,1 t 08H18N10T 3906 mm (+265 mm az emelőfül) 3005 mm

18 Aknafenék felső rácslemeze

19 Aknafenék alsó rácslemeze és a fékezőcsövek

20 Aknafenék perforált elliptikus fenéklemeze

21 Aknafenék

22 Aknafenék

23 Aknafenék

24 Zónakosár Tömeg Anyag (rozsdamentes acél) Magasság Legnagyobb átmérő Rácslemez vastagsága 22 t 08H18N10T 3930 mm 3080 mm 300 mm Rácslemez Sokszögpalást (sokszög határoló lemez) Övlemez (a védőcsőblokk tartására)

25 Zónakosár 300 mm vastag rácslemez Munkakazetták fészkei

26 Vízszintes metszet részlete

27 Védőcsőblokk (VCSB) Fő feladatai a kosár, fűtőelem-kazetták és aknafenék "felúszásának" megakadályozása az üzemanyag-kazetták központosítása az SZBV kazetták és közbenső rudak (KR) védelme a hőmérséklet- (HE) és neutronfluxus-mérés (FM) detektorainak rögzítése a mérések átvezetésének biztosítása)

28 Védőcsőblokk (VCSB) Tömeg (KR-ek nélkül) Tömeg (KR-ekkel) Anyag Magasság (KNI központosító aljától a csőtáblák felső homlokfelületéig) Alsó rácslemez átmérője Felső rácslemez átmérője Hengerpalást átmérője 33,1 t 37,6 t 08H18N10T 6592 mm 3010 mm 3180 mm 2950 mm

29 Védőcsőblokk (VCSB)

30 Védőcsőblokk (VCSB)

31 Védőcsőblokk (VCSB)

32 Védőcsőblokk (VCSB)

33 Reaktortartály feletti berendezések

34 A saválló acél és tartályacél összetétele (tömeg%) Acélfajta Elemi összetevő Fe C Si Mn S P Cr Ni Mo V As Co Cu Ti N Összesen 08H18N10T (ausztenites króm-nikkel) Eredeti dokumentációban szereplő adat n.a. max. 0,08 max. 0,80 1,00 2,00 max. 0,020 max. 0,035 17,00 19,00 9,00 11,00 max. 0,050 5 x %C max. 0,70 max. 0,050 n.a. Számításokban használt érték 68,915 0,080 0,800 1,500 0,020 0,035 18,000 10,000 0,0 0,0 0,000 0,050 0,0 0,550 0, ,000 15H2MFA (króm-molibdén) Eredeti dokumentációban szereplő adat n.a. 0,13 0,18 0,17 0,37 0,30 0,60 max. 0,025 max. 0,025 2,50 3,00 max. 0,40 0,60 0,80 0,25 0,35 max. 0,050 max. 0,020 max. 0,15 n.a. Számításokban használt érték 94,705 0,155 0,270 0,450 0,025 0,025 2,750 0,400 0,700 0,300 0,050 0,020 0,150 0,0 0,0 100,000

35 A - A függőleges metszet Sugárvédelmi betonszerkezetek 782 B C szárazvédelmi rendszer pihentető medence B 730 C aktív zóna m-es födém +6 m-es födém reaktortartály külső felülete reaktortengelytől mért távolság, cm reaktortengely aktív zóna szerpentines könnyűbeton bóros száraz keverék szerpentines nehézbeton normálbeton

36 Sugárvédelmi betonszerkezetek B - B vízszintes metszet 26,5 o 18,5 o pillérek 80 A reaktorakna 296 θ = 0 o A pihentető medence 575

37 Sugárvédelmi betonszerkezetek normálbeton C - C vízszintes metszet szerpentines könnyűbeton pihentető medence alatti beton θ = 0 o reaktorakna reaktor tengelyétől mért távolság, cm

38 F - F függőleges metszet Sugárvédelmi betonszerkezetek E , , ,5 444,5 500,5 A B C 600 E Szerpentines habarcs bóros száraz keverék szerpentines nehézbeton aktív zóna szerpentines könnyűbeton normálbeton 590 reaktortartály acéllemez

39 G - G függőleges metszet Sugárvédelmi betonszerkezetek D , , ,5 438,5 453,5 A 408, D 40 szerpentines habarcs bóros száraz keverék szerpentines nehézbeton aktív zóna szerpentines könnyűbeton normálbeton acéllemez 590 reaktortartály

40 Sugárvédelmi betonszerkezetek szerpentines könnyűbeton normálbeton D - D vízszintes metszet G θ = 75 o F θ = 37,5 o C C aktív zóna C C F G ionizációs kamrák védőcsövei aktív zóna reaktortartály normálbeton szerpentines könnyűbeton
