BS-MT típusú - Friss víz modulos puffertároló technikai adatlap - minden jog fentartva!

Átírás

1 A MT tartály alkalmas akár napkollektoros, hőszivattyús, gáz és vegyestüzelésű rendszerek együttes működtetéséhez. HMV friss víz modullal kiegészítve kombi tartállyá alakítható. A kombi tartály a használati meleg vizet átfolyós rendszerben szolgáltatja, a flexibilis rozsdamentes cső falán keresztül felmelegítve a hideg vizet. Egysoros csonkelrendezésű, ezenkívül 90 -on 1 / 2 "-os hőérzékelő csonkokkal van ellátva. Tartály üzemi hőmérséklet/nyomás: 0-95 C / 3 bar Hőcserélő üzemi nyomás: legfeljebb 10bar Palástlemez anyagminőség: S235 JRG2 Edényfenék anyagminőség: S235 JRG2 Felületvédelem: Belül nyers, kívül alapozott Szénacél hőcserélő spirál anyagminőség: S235 JRG2 Csatlakozási menetek: DIN ISO szerint Típusválaszték: - hőcserélő nélkül, tetején HMV modul csatlakozási lehetőséggel - 1 hőcserélős, tetején HMV modul csatlakozási lehetőséggel - 2 hőcserélős, tetején HMV modul csatlakozási lehetőséggel Opciók: - DN 16 HMV frissvíz modul - DN 20 HMV frissvíz modul - DN 25 HMV frissvíz modul - Fedél (HMV modul nélküli üzem esetére) - Szigetelés 100 mm szivacs (16 kg/m 3 ) poliuretán külső kasírozott borítással, zipzáras kivitelben

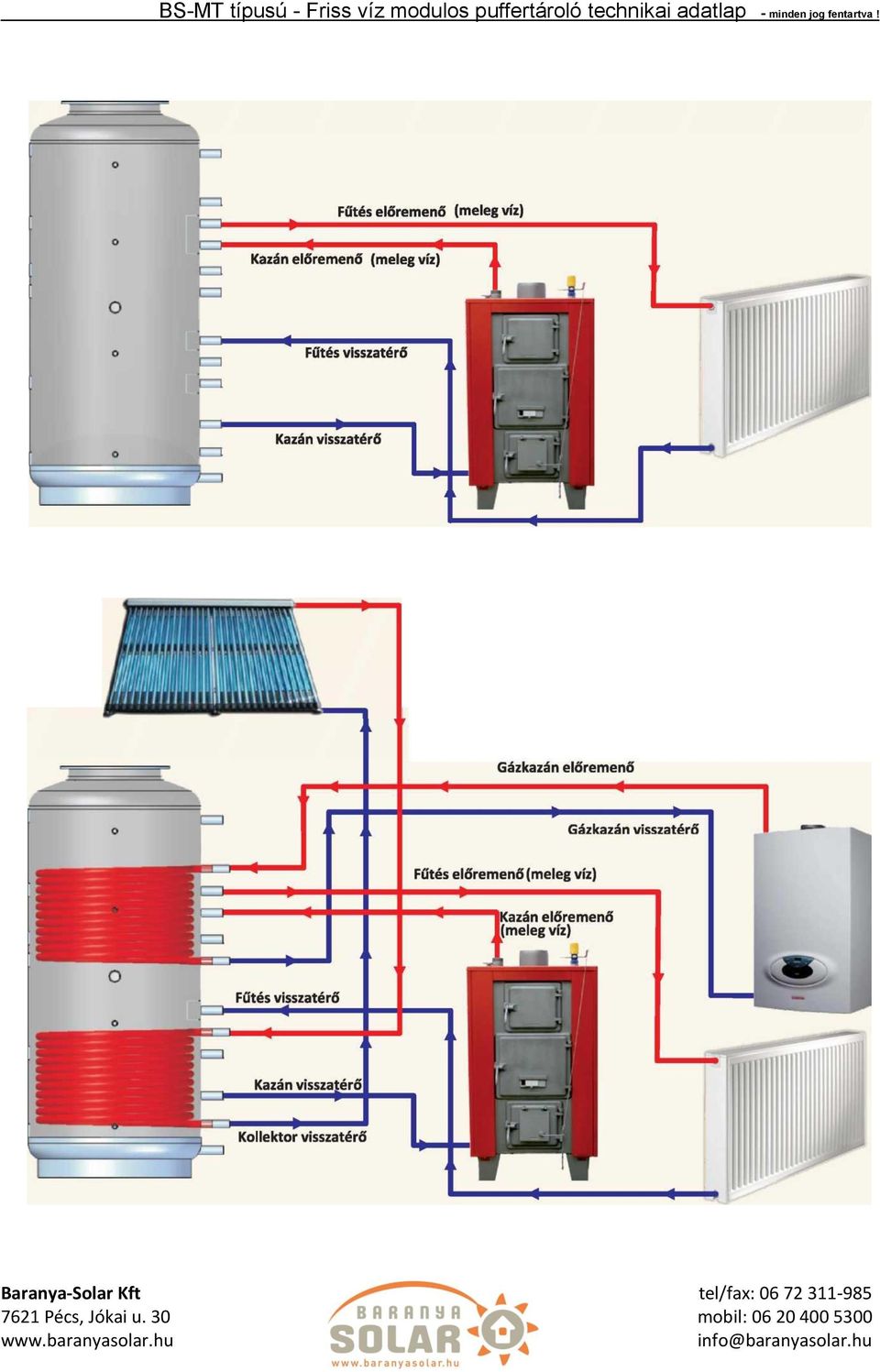

2

3 H ő c s e r é l ő n é l k ü l BS- M T p u f f e r a d a t a i : Bekötési javaslat Jel Funkció Csonk típus Csonk típus opció (melegvíz elvétel) G1" G1 1/2" 2 opció G1" G1" 3 opció G1" G1" 4 opció G1" G1" 5 opció G1" G1" 6 töltő/leeresztő G1" G1 1/2" 7 opció (padlófütés visszatérő be) G1" G1 1/2" 8 vegyes kazánkör (visszatérő ki) G1" G1 1/2" 9 radiátorkör (visszatérő be) G1" G1 1/2" 10 elektromos fütőpatron G1 1/2" G1 1/2" 11 opció (padlófűtés meleg ki) G1" G1 1/2" 12 vegyes kazánkör (melegvíz be) G1" G1 1/2" 13 radiátorkör (meleg ki) G1" G1 1/2" 14 hőmérők G1/2" G1/2" Alap adatok űrtartalom szerint Megnevezés jel m.e űrtartalom liter teljes magasság A mm palást magasság B mm alsó fenék magasság C mm tartály átmérő D mm csonk kiállás E1 mm bekötés magasság F1 mm bekötés magasság F2 mm bekötés magasság F3 mm bekötés magasság F4 mm bekötés magasság F5 mm bekötés magasság F6 mm bekötés magasság F7 mm bekötés magasság F8 mm bekötés magasság F9 mm bekötés magasság F10 mm bekötés magasság F11 mm bekötés magasság F12 mm bekötés magasság G1 mm bekötés magasság G2 mm bekötés magasság G3 mm bekötés magasság G4 mm bekötés magasság G5 mm érzékelő magasság H1 mm érzékelő magasság H2 mm érzékelő magasság H3 mm érzékelő magasság H4 mm érzékelő magasság H5 mm érzékelő magasság H6 mm billenési sugár K mm alsógyürü átmérő N mm karima furat átmérő I mm szigetelés vastagság mm magasság szigetelve mm átmérő szigetelve mm üres tömeg kg

4 1 h ő c s e r é l ő s B S - M T p u f f e r a d a t a i : Bekötési javaslat Jel Funkció Csonk típus Csonk típus opció (melegvíz elvétel) G1" G1 1/2" 2 opció (solárkör visszatérő ki) G1"A G1"A 3 opció (solárkör meleg be) G1"A G1"A 4 opció G1" G1" 5 opció G1" G1" 6 töltő/leeresztő G1" G1 1/2" 7 opció (padlófütés visszatérő be) G1" G1 1/2" 8 vegyes kazánkör (visszatérő ki) G1" G1 1/2" 9 radiátorkör (visszatérő be) G1" G1 1/2" 10 elektromos fütőpatron G1 1/2" G1 1/2" 11 opció (padlófűtés meleg ki) G1" G1 1/2" 12 vegyes kazánkör (melegvíz be) G1" G1 1/2" 13 radiátorkör (meleg ki) G1" G1 1/2" 14 hőmérők G1/2" G1/2" Alap adatok űrtartalom szerint Megnevezés jel m.e űrtartalom liter teljes magasság A mm palást magasság B mm alsó fenék magasság C mm tartály átmérő D mm csonk kiállás E1 mm csonk kiállás E2 mm bekötés magasság F1 mm bekötés magasság F2 mm bekötés magasság F3 mm bekötés magasság F4 mm bekötés magasság F5 mm bekötés magasság F6 mm bekötés magasság F7 mm bekötés magasság F8 mm bekötés magasság F9 mm bekötés magasság F10 mm bekötés magasság F11 mm bekötés magasság F12 mm bekötés magasság G1 mm bekötés magasság G2 mm bekötés magasság G3 mm bekötés magasság G4 mm bekötés magasság G5 mm érzékelő magasság H1 mm érzékelő magasság H2 mm érzékelő magasság H3 mm érzékelő magasság H4 mm érzékelő magasság H5 mm érzékelő magasság H6 mm billenési sugár K mm alsógyürü átmérő N mm spirál középátmérő S mm karima furat átmérő I mm fűtőspirál felülete m szigetelés vastagság mm magasság szigetelve mm átmérő szigetelve mm üres tömeg kg

5 2 h ő c s e r é l ő s B S - M T p u f f e r a d a t a i : Bekötési javaslat Jel Funkció Csonk típus Csonk típus opció (melegvíz elvétel) G1" G1 1/2" 2 opció (solárkör visszatérő ki) G1"A G1"A 3 opció (solárkör meleg be) G1"A G1"A 4 opció (gázkazánkör visszatérő ki) G1"A G1"A 5 opció (gázkazánkör meleg be) G1"A G1"A 6 töltő/leeresztő G1" G1 1/2" 7 opció (padlófűtés visszatérő be) G1" G1 1/2" 8 vegyes kazánkör (visszatérő ki) G1" G1 1/2" 9 radiátorkör (visszatérő be) G1" G1 1/2" 10 elektromos fűtőpatron G1 1/2" G1 1/2" 11 opció (padlófűtés meleg ki) G1" G1 1/2" 12 vegyes kazánkör (melegvíz be) G1" G1 1/2" 13 radiátorkör (meleg ki) G1" G1 1/2" 14 hőmérők G1/2" G1/2" Alap adatok űrtartalom szerint Megnevezés jel m.e űrtartalom liter teljes magasság A mm palást magasság B mm alsó fenék magasság C mm tartály átmérő D mm csonk kiállás E1 mm csonk kiállás E2 mm bekötés magasság F1 mm bekötés magasság F2 mm bekötés magasság F3 mm bekötés magasság F4 mm bekötés magasság F5 mm bekötés magasság F6 mm bekötés magasság F7 mm bekötés magasság F8 mm bekötés magasság F9 mm bekötés magasság F10 mm bekötés magasság F11 mm bekötés magasság F12 mm bekötés magasság G1 mm bekötés magasság G2 mm bekötés magasság G3 mm bekötés magasság G4 mm bekötés magasság G5 mm érzékelő magasság H1 mm érzékelő magasság H2 mm érzékelő magasság H3 mm érzékelő magasság H4 mm érzékelő magasság H5 mm érzékelő magasság H6 mm billenési sugár K mm alsógyürü átmérő N mm spirál középátmérő S mm karima furat átmérő I mm fűtőspirál felülete m2 2x1,6 2x2,4 2x2,6 2x2,6 2x2,6 2x3 2x3,5 2x3,6 szigetelés vastagság mm magasság szigetelve mm átmérő szigetelve mm űres tömeg kg

6 HMV Friss víz modul HMV modul használati meleg vizet szolgáltat, átfolyós módon, a flexibilis rozsdamentes cső falán keresztül felmelegítve a hideg vizet. Méret: DN16 csatlakozás ¾ Hőátadó felület: 3,3 m2 Vízátfolyási képesség: 13 liter/perc (4 főig) Üzemi nyomás: 10 bar Üzemi hőmérséklet: 90 C, speciális tömítéssel 200 C Felhasznált anyag: acélcső AISI 304 DIN EN 10888/2 Méret: DN20 csatlakozás 1 Hőátadó felület: 3,9 m2 Vízátfolyási képesség: 31 liter/perc (6 főig) Üzemi nyomás: 10 bar Üzemi hőmérséklet: 90 C, speciális tömítéssel 200 C Felhasznált anyag: acélcső AISI 304 DIN EN 10888/2 Méret: Dn25 - csatlakozás 1 Hőátadó felület: 5,1 m2 Vízátfolyási képesség: 55 liter/perc (11 főig) Üzemi nyomás: 8 bar Üzemi hőmérséklet: 90 C, speciális tömítéssel 200 C Felhasznált anyag: acélcső AISI 304 DIN EN 10888/2
