1 VAG EKN karimás pillangószelep (csapózár) EPOXI-bevonattal PN 6 40 DN Opcionális tartozékok T-kulcs Szerelési közdarab Csapszekrény, öntöttvas Csapszekrény, műanyag Csapszekrény, teleszkópos, műanyag Tartólemez, műanyag Kézikerék Elektromos meghajtás Pneumatikus vagy hidraulikus meghajtás Fékező- és emelőhenger DIN-DVGW engedély DN PN10, PN 16 engedélyezett A beépítésről, üzembe helyezésről, működtetésről és karbantartásról szóló információk tekintetében a KAT B (1310-B) az irányadó. Felhasználási terület: VÍZ DN PN Max. vízáramlási sebesség 1) Víz Gáz Termékjellemzők (MSZ) EN 593 szerinti kialakítás Kettős excentricitású szeleptányér megvezetés Mindkét irányból zárt szeleptányér csapágyazás Önbeálló (nyomás által támogatott) tömítő-gumi rendszer A tömítőgyűrű a szerelvény kiszerelése nélkül cserélhető A tömítő-ülék anyaga felhordó-hegesztéssel felvitt Cr-Ni, megmunkálva: ezért kopás- és korrózióálló, elmuzdulásmentes Csigakerék-hajtóművel, végállás-határolókkal és pozíciójelzővel Beépítési hosszúság EN szerint, 14. sorozat (DIN 3202, F4) DVGW engedéllyel rendelkezik Tesztelés és nyomáspróba: EN szerint (DIN rész) Anyagok Ház és szeleptányér EN - JS 1030 (GGG-40) gömbgrafitos öntöttvasból Tengely rozsdamentes acélból Tömítőgyűrűk és O-gyűrűk: antibakteriális EPDM W270 (víz) vagy NBR (Gáz) Tengelycsapágy-perselyek: bronz Korrózióvédelem Ház belül és kívül, valamint szeleptányér epoxi-bevonattal, GSK előírás szerint Alkalmazási területek Max. üzemi hőmérséklet gázoknál és semleges folyadékoknál: 50 C Gépházi és földalatti beépítés Víz és Gázhálózatokban történő felhasználás Alternatívák Standard változat: csigakerék-hajtóművel Egyedi ajánlat: DN 2400 mm-nél nagyobb átmérő Hajtóművek kiválasztása A különféle hajtási módokat (fogaskerék-hajtóművek; pneumatikus és elektromos meghajtás) az EN táblázatának megfelelő áramlási sebességekre terveztük. Minden eltérő üzemi feltételt részletezni kell. Max. üzemi nyomás Megengedett üzemi hőmérséklet semleges folyadékoknál 2) C Tesztelések EN / víz szerint Próbanyomás bar, vízzel mm bar m/s bar konstrukciós - nyitva , , ,5 27, ,5 tömörzárási - zárva Felhasználási terület GÁZ gázrendszerek DIN 3069 szerint Tesztelések EN / gáz szerint DN PN Max. Megengedett üzemi hőmérséklet Próbanyomás bar mm üzemi nyomás gázoknál 3) DVGW-G-260 szerint bar levegővel C 4) vízzel levegővel levegővel levegővel konstrukciós konstrukciós konstrukciós tömörzárási ,5 17,6 0,5 és 17, ,5 17,6 0,5 és 17,6 1 ) Az üzemi nyomás és a max. áramlási sebesség határozza meg a szerelvény nyomásfokozatát! Lásd a csapzár limitgörbéi című részt. A munkapontnak a megfelelő határgörbe alatt kell lennie. Előírt határértékeket lásd KAT 1310-B (eddig KAT B). 2 ) Víz, nem aromás szénhidrogének, gyenge lúgok, gyenge savak, levegő, nitrogén stb. 3 ) Gázok 5 g/üzemi m 3 -t nem meghaladó benzoltartalommal. 4 ) Semleges gázok, szárazak 90 C-ig. A műszaki változtatások, valamint azonos vagy jobb minőségű anyagok használatának jogát fenntartjuk. Az ábrázolások nem kötelező érvényűek. VAG Pillangószelepek KAT A Edition

2 Víz Gáz VAG EKN karimás pillangószelep (csapózár) EPOXI-bevonattal Méretek Szerkezeti részletek Tengelycsapágy zárt csapágyazás Ház/szeleptányér tömítés DN DN > 1200 fémborítású ülék A műszaki változtatások, valamint azonos vagy magasabb értékű anyagok Edition KAT A VAG Pillangószelepek

3 VAG EKN karimás pillangószelep (csapózár) Méretek / súlyok Méretek mm-ben DN Beépítési hosszúság EN szerint I PN D * 10 k Furatok d b ,5 24,5 24,5 26,5 26, , ,5 40 PN 16 D k Furatok d b ,5 26, ,5 31, , ,5 50 PN 25 D k Furatok d b ,5 27, ,5 36, , ,5 60 PN 40 D k Furatok d b , Méretek mm-ben DN Beépítési hosszúság EN szerint I PN D * 10 k Furatok d b PN 16 D k Furatok d b PN 25 D k Furatok d b , PN 40 D k Furatok d b Karima a fogaskerék-hajtómű és a szerelvény közötti hajtáscsatlakozáshoz DIN EN ISO 5211 szerint. * PN 6 méretek PN 10-el megegyeznek, PN 6 szerinti megfúrás külön kérésre A műszaki változtatások, valamint azonos vagy jobb minőségű anyagok VAG Pillangószelepek KAT 13 10/1311/1314/1315/1316-A Edition

4 VAG VAG EKN karimás pillangószelep (csapózár) Méretek / súlyok Méretek mm-ben, kézikerekes változat nettó súlyadatai DN PN 6* d e e e e e e e h h l Fogaskerék-hajtómű GS GS GS típusa VZ 4 VZ 4 VZ 4 Fordulat (nyit-zár) Nettó súly kg PN 10 d e e e e e e e h h l Fogaskerék-hajtómű GS GS GS típusa GS 50.3 GS 63.3 GS 80.3 GS VZ 4 VZ 4 GZ 8:1 Fordulat (nyit-zár) 12,75 12,75 13, ,5 Nettó súly kg PN 16 d e e e e e e e h h l Fogaskerék-hajtómű GS GS GS GS GS típusa GS 50.3 GS 63.3 GS 80.3 GS GS VZ 4 VZ 4 GZ 8:1 GZ 8:1 GZ 16:1 Fordulat (nyit-zár) 12,75 12,75 13, ,5 110,5 216 Nettó súly kg PN 25 d e e e e e e e h h l Fogaskerék-hajtómű GS GS GS GS GS GS GS típusa GS 50.3 GS 63.3 GS 80.3 VZ 4 VZ 4 VZ 4 GZ 8 GZ 16 GZ 16 GZ 16:1 Fordulat (nyit-zár) 12,75 12,75 13, , Nettó súly kg PN 40 d e e e e / / e ~385 e e h ~600 ~670 ~670 ~725 h l Fogaskerék-hajtómű GS GS GS GS 160.3/ GS GS GS GS típusa GS 63.3 GS 63.3 GS 63.3 GS 80.3 GS 80.3 VZ 4 VZ 4 VZ 4 GZ 8:1 GZ 16.1 GZ 16.1 GZ 16.1 GZ 16 Fordulat (nyit-zár) 12,75 12,75 12,75 13,25 13, , * PN 6 méretek a PN 10 méretekkel megegyeznek, PN 6 sz. megfúrás külön kérésre A műszaki változtatások, valamint azonos vagy magasabb értékű anyagok Edition KAT 13 10/1311/1314/1315/1316-A VAG Pillangószelepek

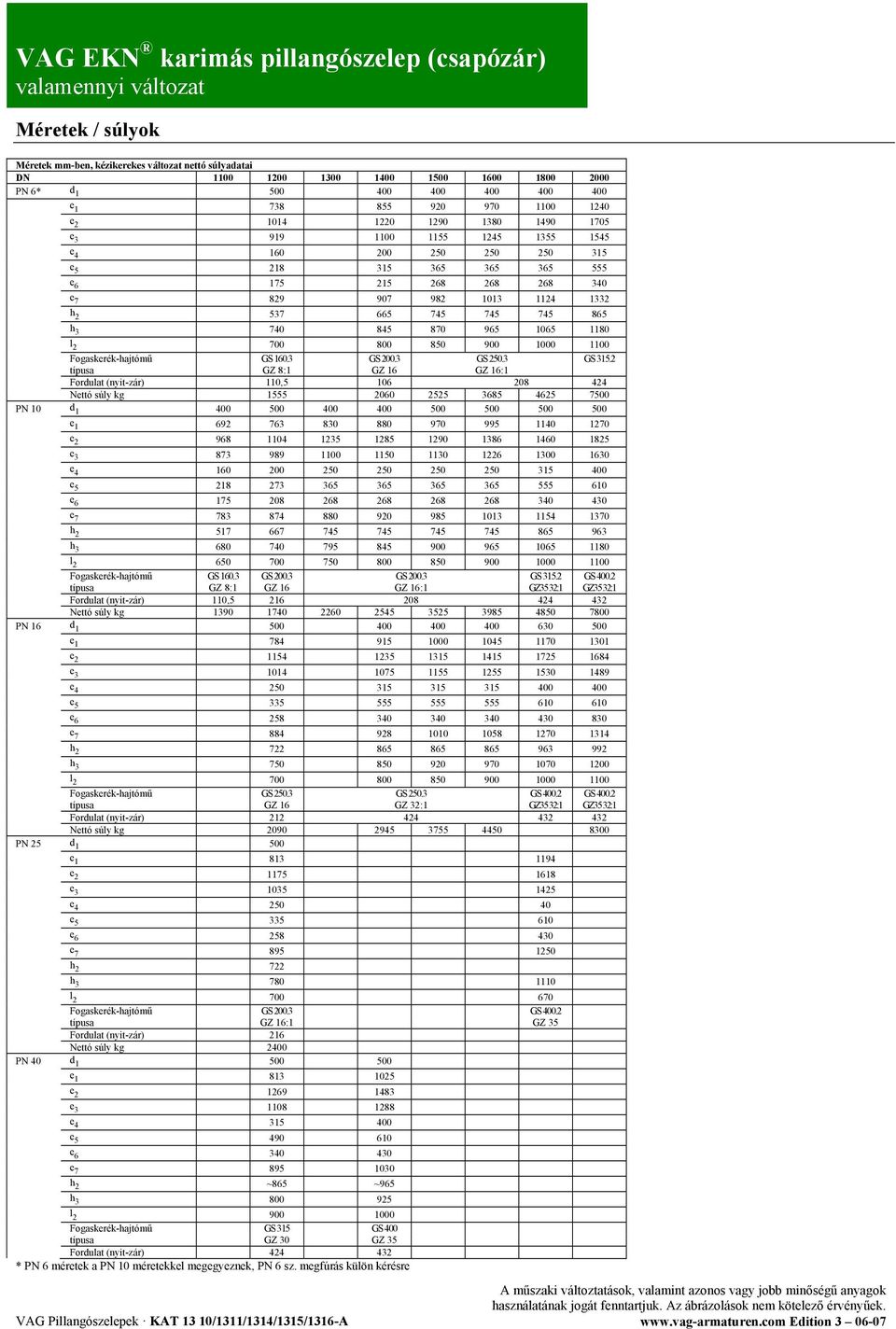

5 VAG EKN karimás pillangószelep (csapózár) Méretek / súlyok Méretek mm-ben, kézikerekes változat nettó súlyadatai DN PN 6* d e e e e e e e h h l Fogaskerék-hajtómű GS GS GS GS típusa GZ 8:1 GZ 16 GZ 16:1 Fordulat (nyit-zár) 110, Nettó súly kg PN 10 d e e e e e e e h h l Fogaskerék-hajtómű GS GS GS GS GS típusa GZ 8:1 GZ 16 GZ 16:1 GZ35 32:1 GZ35 32:1 Fordulat (nyit-zár) 110, Nettó súly kg PN 16 d e e e e e e e h h l Fogaskerék-hajtómű GS GS GS GS típusa GZ 16 GZ 32:1 GZ35 32:1 GZ35 32:1 Fordulat (nyit-zár) Nettó súly kg PN 25 d e e e e e e e h h l Fogaskerék-hajtómű GS GS típusa GZ 16:1 GZ 35 Fordulat (nyit-zár) 216 Nettó súly kg 2400 PN 40 d e e e e e e e h 2 ~865 ~965 h l Fogaskerék-hajtómű GS 315 GS 400 típusa GZ 30 GZ 35 Fordulat (nyit-zár) * PN 6 méretek a PN 10 méretekkel megegyeznek, PN 6 sz. megfúrás külön kérésre A műszaki változtatások, valamint azonos vagy jobb minőségű anyagok VAG Pillangószelepek KAT 13 10/1311/1314/1315/1316-A Edition

6 VAG EKN pillangószelepek működési határértékei VAG EKN karimás pillangószelep (csapózár) A pillangószelepben az áramlás a szeleptányérra ható hidraulikus erőket gerjeszt. A VAG pillangószelepeket e tekintetben az EN 593 szabvány 2. táblázatának megfelelő maximális áramlási sebességekre tervezték. Nagyobb áramlási sebességek nagyobb hidraulikus erőket gerjesztenek a szeleptányéron, ezért a szelep nyomás-fokozatát (pl. PN 10) a maximális üzemi nyomás és az áramlási sebesség figyelembevételével az EKN pillangószelepek határgörbéi c. előírásunknak megfelelően kell meghatározni. Üzemi nyomás mvo max. megengedett áramlási sebesség m/s A műszaki változtatások, valamint azonos vagy magasabb értékű anyagok Edition KAT 13 10/1311/1314/1315/1316-A VAG Pillangószelepek
