AVK PILLANGÓSZELEP PN 10 VAGY PN 16 75/10

Átírás

1 AVK PILLANGÓSZELEP PN 10 VAGY PN 16 75/10 Szendvics típus Beépítési méret ISO 5752 szerint rövid, 20-as alapsorozat (BS 5155 szendvics tip. rövid, DIN 3202-K1) Karimacsatlakozás ISO (BS EN : 1997, DIN 2501) szerint Használata: Vízre és semleges folyadékokra max. 120 Cig Ellenőrzések: Víznyomáspróba: Tárcsatömítés: 1,1 x PN Tárcsa erősség: 1,1 x PN Ház: 1,5 x PN (min.) Működésvizsgálat: 1 x nyit / zár Meghajtás: Kar Csigahajtás, kézikerékkel Pneumatikus hajtómű (egyszeres / kettős működésű) Elektromos hajtómű Kezelőszár Lásd a specifikációt Jóváhagyások: DVGW KIWA-NL WRC által jóváhagyva SVGW JKR Anyagok: Ház Külső bevonat Belső bevonat Tárcsa Tengely és kúpos csatlakozótű Felső tengelytömítés Alsó tengelytömítés Felső és alsó csapágy Központosítás a csőkarimák között: DN DN DN DN Öntöttvas, GG-25, DIN 1691 (BS 1452, 250-es minőség) szerint Epoxi 200 µ, RAL 5017 EPDM, a házra vulkanizálva DN 300: rozsdamentes acél, AISI 431 (BS 431S29) szerint DN 350: gömbgrafitos öntöttvas, GGG-40, DIN 1693 (BS 2789, min es minőség) szerint, 340 µ epoxival bevonva Rozsdamentes acél, AISI 431 (BS 431S29) szerint DN 350: 2 EPDM O-gyűrű egy RG 10 bronz hüvelyben DN 400: EPDM O-gyűrű egy 8.8-as horganyzott acél belső kulcsnyílású csavarokkal rögzített hüvelyben DN 350: 8.8-as horganyzott acél dugó egy réz tömítőgyűrűvel DN 400: Axiális csapágy és alumíniumbronz gyűrű, EPDM O-gyűrű. 8.8-as horganyzott acél fedőlemez és fejes csavarok Acél siklócsapágy P10 PTFE-vel bevonva Anyás csavarok a ház körül központosító furatokkal Központosító furatok és fúrt fülek 2 furat - 4 fúrt fül További információk a műszaki adatlapokon A további részleteket lásd a Műszaki információk című fejezetben. A feltüntetett konstrukciók, anyagok és specifikációk a folyamatban lévő termékfejlesztési programunknak megfelelően változhatnak. AVK INTERNATIONAL A/S / EUROFLOW AB

2 - 2 - AVK PILLANGÓSZELEP PN 10 VAGY PN 16 75/10 Szendvics típus Beépítési méret ISO 5752 szerint rövid, 20-as alapsorozat (BS 5155 szendvics tip. rövid, DIN 3202-K1) Karimacsatlakozás ISO (BS EN : 1997, DIN 2501) szerint Alkatrészlista: 1. Tengely 7. Tárcsa 13. Fejes csavar 2. Hüvely 8. Tengely 14. Gyűrű 3. O-gyűrű 9. Belső bevonat 15. O-gyűrű 4. Ház 10. Csapágyazás 16. Axiális csapágy 5. Csapágyazás 11. Tömítőgyűrű 17. Fedőlemez 6. Kúpos csatlakozótű 12. Dugó 18. Fejes csavar Ref. számok DN A B C D E F Mm G H J K L Felső karima ds Furatok ISO 5211 Súly Kg F07 2, F07 2, F07 3, F07 3, F07 4, F07 6, F07 8, F07 13, F10 22, F10 32, F10 40, F14 75, F14 90, F14 120, F14 180, F16 295, F16 325, F16 345, F25 475, F25 635, F , F ,0 0 = PN 10 1 = PN 16 Nagyobb méretek rendelésre

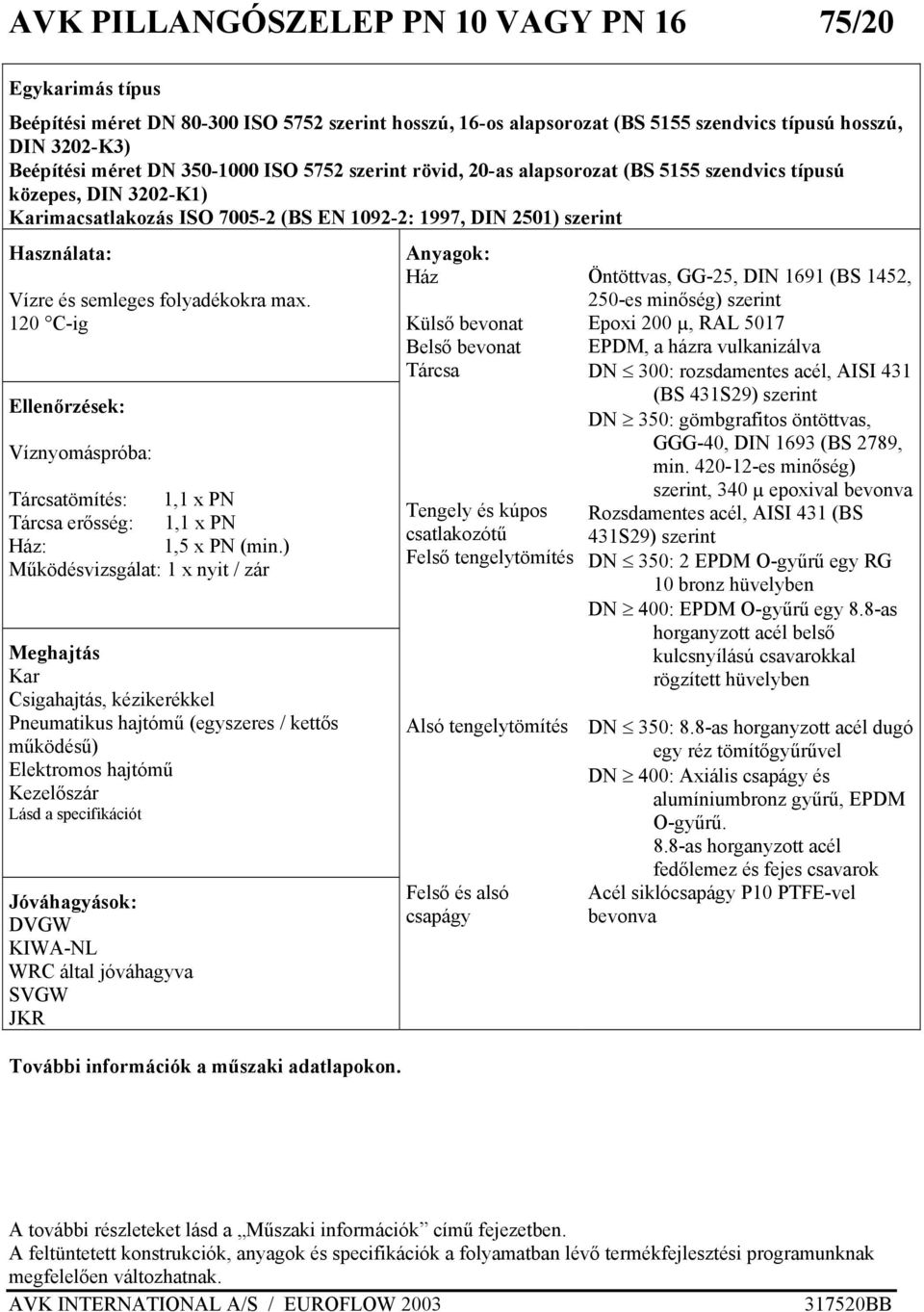

3 AVK PILLANGÓSZELEP PN 10 VAGY PN 16 75/20 Egykarimás típus Beépítési méret DN ISO 5752 szerint hosszú, 16-os alapsorozat (BS 5155 szendvics típusú hosszú, DIN 3202-K3) Beépítési méret DN ISO 5752 szerint rövid, 20-as alapsorozat (BS 5155 szendvics típusú közepes, DIN 3202-K1) Használata: Vízre és semleges folyadékokra max. 120 C-ig Ellenőrzések: Víznyomáspróba: Tárcsatömítés: 1,1 x PN Tárcsa erősség: 1,1 x PN Ház: 1,5 x PN (min.) Működésvizsgálat: 1 x nyit / zár Meghajtás Kar Csigahajtás, kézikerékkel Pneumatikus hajtómű (egyszeres / kettős működésű) Elektromos hajtómű Kezelőszár Lásd a specifikációt Jóváhagyások: DVGW KIWA-NL WRC által jóváhagyva SVGW JKR További információk a műszaki adatlapokon. Anyagok: Ház Külső bevonat Belső bevonat Tárcsa Tengely és kúpos csatlakozótű Felső tengelytömítés Alsó tengelytömítés Felső és alsó csapágy Öntöttvas, GG-25, DIN 1691 (BS 1452, 250-es minőség) szerint Epoxi 200 µ, RAL 5017 EPDM, a házra vulkanizálva DN 300: rozsdamentes acél, AISI 431 (BS 431S29) szerint DN 350: gömbgrafitos öntöttvas, GGG-40, DIN 1693 (BS 2789, min es minőség) szerint, 340 µ epoxival bevonva Rozsdamentes acél, AISI 431 (BS 431S29) szerint DN 350: 2 EPDM O-gyűrű egy RG 10 bronz hüvelyben DN 400: EPDM O-gyűrű egy 8.8-as horganyzott acél belső kulcsnyílású csavarokkal rögzített hüvelyben DN 350: 8.8-as horganyzott acél dugó egy réz tömítőgyűrűvel DN 400: Axiális csapágy és alumíniumbronz gyűrű, EPDM O-gyűrű. 8.8-as horganyzott acél fedőlemez és fejes csavarok Acél siklócsapágy P10 PTFE-vel bevonva A további részleteket lásd a Műszaki információk című fejezetben. A feltüntetett konstrukciók, anyagok és specifikációk a folyamatban lévő termékfejlesztési programunknak megfelelően változhatnak. AVK INTERNATIONAL A/S / EUROFLOW BB

4 - 2 - AVK PILLANGÓSZELEP PN 10 VAGY PN 16 75/20 Egykarimás típus Beépítési méret DN ISO 5752 szerint hosszú, 16-os alapsorozat (BS 5155 szendvics típusú hosszú, DIN 3202-K3) Beépítési méret DN ISO 5752 szerint rövid, 20-as alapsorozat (BS 5155 szendvics típusú közepes, DIN 3202-K1) Alkatrészlista: 1. Tengely 7. Tárcsa 13. Fejes csavar 2. Hüvely 8. Tengely 14. Gyűrű 3. O-gyűrű 9. Belső bevonat 15. O-gyűrű 4. Ház 10. Csapágyazás 16. Axiális csapágy 5. Csapágyazás 11. Tömítőgyűrű 17. Fedőlemez 6. Kúpos csatlakozótű 12. Dugó 18. Fejes csavar Ref. számok DN A B C D E F Mm G H J K L Felső karima ds Furatok ISO 5211 Súly kg F07 6, F07 7, F07 11, F07 14, F07 21, F10 30, F10 42, F10 45, F14 85, F14 100, F14 135, F14 200, F16 315, F16 365, F25 500, F25 670,0 0 = PN 10 1 = PN 16 Nagyobb méretek rendelésre

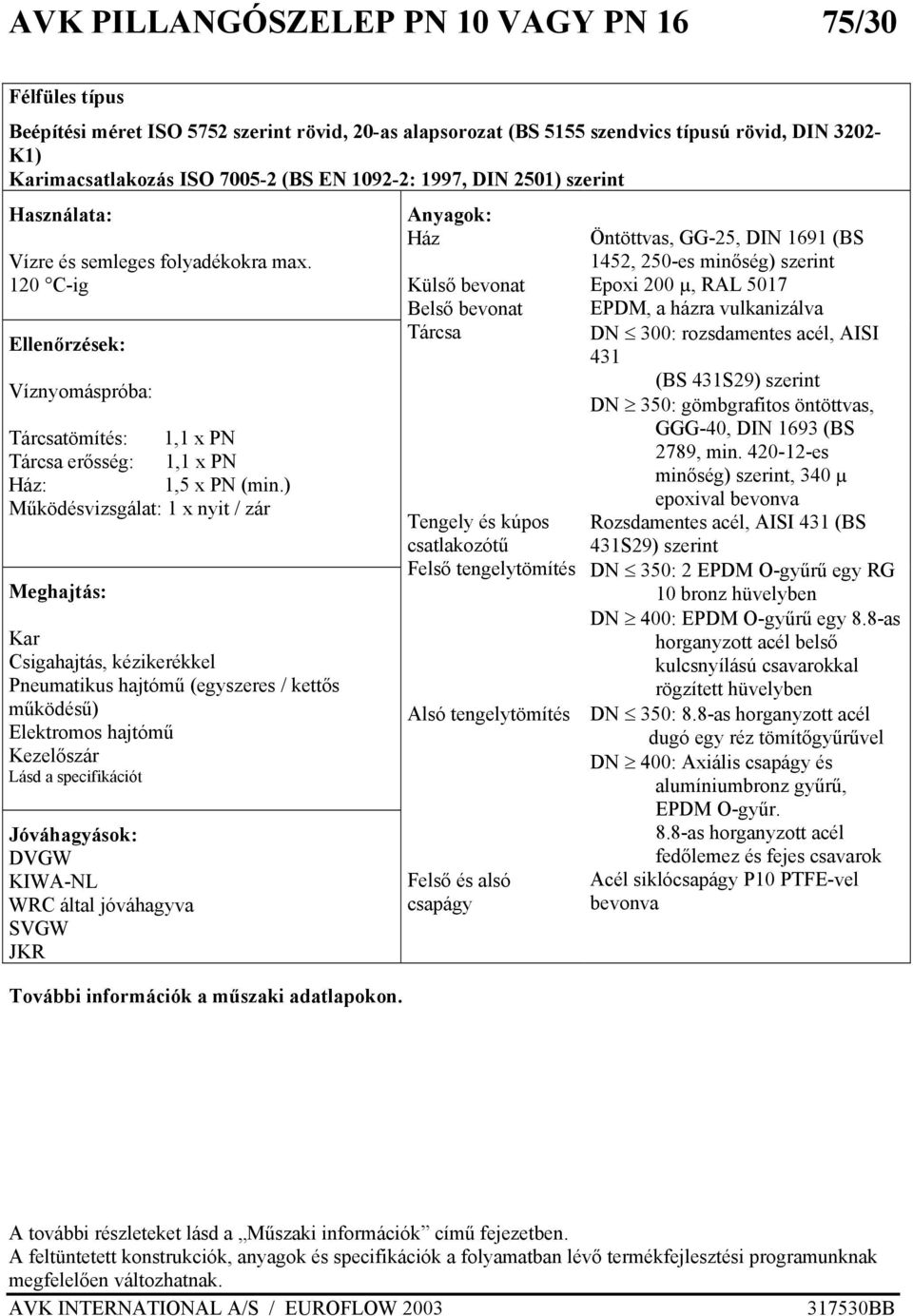

5 AVK PILLANGÓSZELEP PN 10 VAGY PN 16 75/30 Félfüles típus Beépítési méret ISO 5752 szerint rövid, 20-as alapsorozat (BS 5155 szendvics típusú rövid, DIN K1) Használata: Vízre és semleges folyadékokra max. 120 C-ig Ellenőrzések: Víznyomáspróba: Tárcsatömítés: 1,1 x PN Tárcsa erősség: 1,1 x PN Ház: 1,5 x PN (min.) Működésvizsgálat: 1 x nyit / zár Meghajtás: Kar Csigahajtás, kézikerékkel Pneumatikus hajtómű (egyszeres / kettős működésű) Elektromos hajtómű Kezelőszár Lásd a specifikációt Jóváhagyások: DVGW KIWA-NL WRC által jóváhagyva SVGW JKR További információk a műszaki adatlapokon. Anyagok: Ház Külső bevonat Belső bevonat Tárcsa Tengely és kúpos csatlakozótű Felső tengelytömítés Alsó tengelytömítés Felső és alsó csapágy Öntöttvas, GG-25, DIN 1691 (BS 1452, 250-es minőség) szerint Epoxi 200 µ, RAL 5017 EPDM, a házra vulkanizálva DN 300: rozsdamentes acél, AISI 431 (BS 431S29) szerint DN 350: gömbgrafitos öntöttvas, GGG-40, DIN 1693 (BS 2789, min es minőség) szerint, 340 µ epoxival bevonva Rozsdamentes acél, AISI 431 (BS 431S29) szerint DN 350: 2 EPDM O-gyűrű egy RG 10 bronz hüvelyben DN 400: EPDM O-gyűrű egy 8.8-as horganyzott acél belső kulcsnyílású csavarokkal rögzített hüvelyben DN 350: 8.8-as horganyzott acél dugó egy réz tömítőgyűrűvel DN 400: Axiális csapágy és alumíniumbronz gyűrű, EPDM O-gyűr. 8.8-as horganyzott acél fedőlemez és fejes csavarok Acél siklócsapágy P10 PTFE-vel bevonva A további részleteket lásd a Műszaki információk című fejezetben. A feltüntetett konstrukciók, anyagok és specifikációk a folyamatban lévő termékfejlesztési programunknak megfelelően változhatnak. AVK INTERNATIONAL A/S / EUROFLOW BB

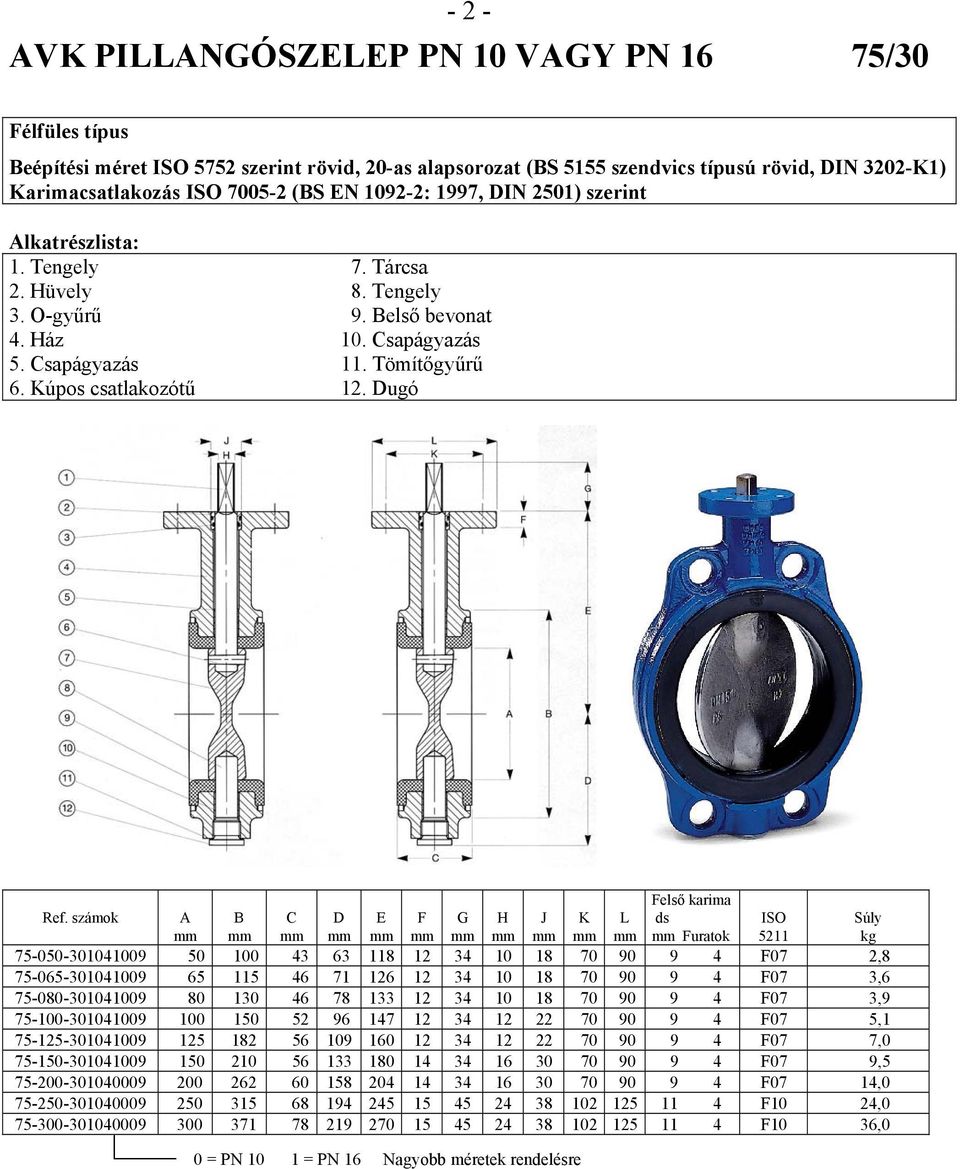

6 - 2 - AVK PILLANGÓSZELEP PN 10 VAGY PN 16 75/30 Félfüles típus Beépítési méret ISO 5752 szerint rövid, 20-as alapsorozat (BS 5155 szendvics típusú rövid, DIN 3202-K1) Alkatrészlista: 1. Tengely 7. Tárcsa 2. Hüvely 8. Tengely 3. O-gyűrű 9. Belső bevonat 4. Ház 10. Csapágyazás 5. Csapágyazás 11. Tömítőgyűrű 6. Kúpos csatlakozótű 12. Dugó Ref. számok A B C D E F G H J K L Felső karima ds Furatok ISO 5211 Súly kg F07 2, F07 3, F07 3, F07 5, F07 7, F07 9, F07 14, F10 24, F10 36,0 0 = PN 10 1 = PN 16 Nagyobb méretek rendelésre
