Alkalmazási terület Tetőre szerelés és szabadon felállítható kivitel

Átírás

1 Termékáttekintés FA Nagyfelületű kollektor FA Az FA nagyfelületű kollektor tetőre szerelhető enyhén lejtős és lapos tető esetében, valamint szabadon felállítható talajon. Nagyfelületű kollektorként egy darabban, előre- és hátrafelé haladó csatlakozással 3-18 m²-es méretben szállítható. A rögzítőanyag és az alsó állvány számos különböző alépítmény számára biztosítható. Az FA nagyfelületű kollektor szabványszerűen 2-6 m szélességben valamint 1, 1,5, 2 vagy 3 m magasságban szállítható, amelyek 3 és 18 m² közötti bruttó felületet eredményeznek. Különleges méretek készíthetők merőlegesen és nem merőlegesen egyaránt tetszőleges szélességben és magasságban (max. 3 x 6 m). Alkalmazási terület Tetőre szerelés és szabadon felállítható kivitel A termékek előnyei Keymark tesztelt Nagy hatásfok PVD-bevonat, (abszorpció 94%) lézerhegesztés, meanderrendszer Hosszú élettartam, robusztus, hőmérséklet- és időjárásálló építési mód Csekély hőveszteség, magas szigetelési értékek Egyszerű és gyors szerelés Nagyfokú szakértelem és 20 éves tapasztalat FA Tetőre szerelhető kollektor FA 1 Típus FA 1/3 FA 1/4 FA 1/5 FA 1/6 Cikkszám Üvegmezők Bruttó felület 3,24 m 2 4,30 m 2 5,37 m 2 6,43 m 2 Apertúrafelület 2,74 m 2 3,66 m 2 4,57 m 2 5,49 m 2 Elnyelő felület 2,79 m 2 3,72 m 2 4,66 m 2 5,59 m 2 Külső méret (M x Sz) 1 1,07 x 3,02 m 1,07 x 4,01 m 1,07 x 5,01 m 1,07 x 6,00 m Súly 73 kg 96 kg 122 kg 147 kg Hőhordozó térfogata 3,5 l 4,6 l 5,8 l 6,9 l Tetőre szerelhető kollektor FA 1,5 Típus FA 1,5/3 FA 1,5/4 FA 1,5/5 FA 1,5/6 Cikkszám Üvegmezők Bruttófelület 4,56 m 2 6,04 m 2 7,58 m 2 9,04 m 2 Apertúrafelület 4,01 m 2 5,33 m 2 6,67 m 2 8,01 m 2 Elnyelő felület 4,09 m 2 5,45 m 2 6,81 m 2 8,17 m 2 Külső méret (M x Sz) 1 1,51 x 3,02 m 1,51 x 4,01 m 1,51 x 5,01 m 1,51 x 6,00 m Súly 106 kg 140 kg 176 kg 210 kg Hőhordozó térfogata 4,2 l 5,6 l 7,1 l 8,5 l Tetőre szerelhető kollektor FA 2 Típus FI 2/2 FI 2/3 FI 2/4 FI 2/5 FI 2/6 Cikkszám Üvegmezők Bruttófelület 4,10 m 2 6,10 m 2 8,10 m 2 10,10 m 2 12,10 m 2 Apertúrafelület 3,62 m 2 5,43 m 2 7,24 m 2 9,10 m 2 10,86 m 2 Elnyelő felület 3,70 m 2 5,56 m 2 7,41 m 2 9,26 m 2 11,11 m 2 Külső méret (M x Sz) 1 2,01 x 2,02 m 2,01 x 3,02 m 2,01 x 4,01 m 2,01 x 5,01 m 2,01 x 6,00 m Súly 94 kg 140 kg 186 kg 232 kg 278 kg Hőhordozó térfogata 3,6 l 5,4 l 7,2 l 9,0 l 10,8 l Tetőre szerelhető kollektor FA 3 Típus FI 3/2 FI 3/3 FI 3/4 FI 3/5 FI 3/6 Cikkszám Üvegmezők Bruttófelület 6,10 m 2 9,10 m 2 12,10 m 2 15,10 m 2 18,10 m 2 Apertúrafelület 5,52 m 2 8,29 m 2 11,10 m 2 13,82 m 2 16,58 m 2 Elnyelő felület 5,66 m 2 8,50 m 2 11,33 m 2 14,16 m 2 16,99 m 2 Külső méret (M x Sz) 1 3,01 x 2,02 m 3,01 x 3,02 m 3,01 x 4,01 m 3,01 x 5,01 m 3,01 x 6,00 m Súly 140 kg 209 kg 278 kg 345 kg 414 kg Hőhordozó térfogata 4,9 l 7,3 l 9,8 l 12,2 l 14,6 l 1) Valamennyi méretadat tűrése +/- 3% 9 10

2 FA Termékleírás Építési mód Tetőre szerelhető síkkollektor darus szereléshez Burkolat Antracit porszórt aluminium keretszerkezet aluminium szendvics hátfallal Lezáró üveg 4 mm-es prizmázott szolár biztonsági üveg a legmagasabb fényáteresztő képességgel. Szigetelés Hőálló speciális PU keményhab 20 mm és 40 mm kőgyapot szigetelőlap, névleges csősűrűség 50 kg/m 3, gázkibocsátás-mentes, nem éghető-a1 DIN 4102 Teil 1, SPF tesztelt Abszorber Lézerhegesztésű, teljes felületű abszorber nagy szelektivitású PVD-bevonattal, (PVD) = Physical Vapor Deposition, fizikai páralerakódás), kígyóvonalban átáramoltatva Kollektorszigetelés Aluminium profilrendszer kétszeres hő- és UV-álló szilikon szigeteléssel, gázkibocsátás-mentes Csatlakozók 4 x rézcső 22 x 0,8 mm, roppantógyűrűvel, támasztóhüvellyel és hollandi anyával, különleges méretű kollektorok esetén igény szerint A kollektor hajlásszöge Csatlakozások FA Tágító készlet Merülőhüvely Csatlakozó szögidom 1, 2, 3 és 4 m hullámcsővel a tágulás kiegyenlítésére Tágító készlet Vakdugó 10 Merülőhüvely Hidraulikus csatlakozó készlet egymás felett (Távköz a kollektorok között ~ 10 mm) Max kb. 25 m 2 kollektorméretig ajánlott, a nyomásveszteséget figyelembe kell venni (lásd a diagrammokat). 130 mm A burkolatlemez pontosan illeszkedő felszereléséhez a távközt pontosan be kell tartani! Hidraulikus csatlakozó készlet, egymás mellett. Max kb. 25 m 2 kollektorméretig ajánlott, a nyomásveszteséget figyelembe kell venni (lásd a diagrammokat). Vakdugó Mechanikus csatlakozás Fedőlemez a kollektorok között a kollektorcsatlakozások védelmére, a csatlakozó szögidomot beleértve Oldalsó csőakna antracit bevonatú aluminium lemezből. A csatlakozó csövezet védelmére és optikai takarására szolgál.! Több kollektor összekapcsolásakor nyomásveszteség-számítást kell végezni a teljes csővezetékrendszerben fellépő összes hidrodinamikai ellenállással és szükség esetén nagyobb szolárszivattyút illetve szolárállomást kell választani!

3 Csatlakozó hullámcső Részlet: Roppantó gyűrű csatlakozás Csatlakozó készlet hullámcsővel. A kollektor előrehaladó és hátrafelé haladó részének a felszálló vezetékkel történő összekötésére. A csatlakozó hullámcsövek 1m, 2m, 3m és 4m hosszúságban, valamint minden kombinációban kaphatók. A csatlakozócső egy Ø22 roppantógyűrűs szögdarabból áll, amelyet a kollektor gyűjtőcsövéhez rögzítenek. A roppantógyűrűs szögdarabnál egy nemesacél hullámcső (különböző hosszúságó) kerül felragasztásra. A másik végén egy 150 mm hosszú, félkemény Ø22 rézcső helyezkedik el. Itt csatlakozik a felszálló vezeték valamint a házon belüli szolárcsövezet. A csatlakozás készülhet keményforrasztással, roppantógyűrűvel vagy sajtolással. A mellékelt kaucsuk szigetelést szerelés után a hullámcsőre kell húzni és a csomag részét képező ragasztófóliával rögzíteni. A szigetelés maximum 175 C-ig alkalmas és UV védelem céljára védőfóliával rendelkezik. Részlet: rézcsatlakozás A rézcső keményforrasztása esetén a forrasztás helyét a hullámcső irányában védni kell a nem megengedett hőmérséklettől. Merülőhüvely A kollektor előrehaladó hőmérsékletének mérésére közvetlenül a közekben. Az érzékelőmerülőhüvelyt a kollektor csatlakoztatása alapján tetszés szerint lehet a bal vagy jobb oldali felső csatlakoztatásra szerelni (mindig a kollektor előrehaladó részével szemben). Az érzékelőt a merülőhüvely végéig be kell vezetni! Merülőhüvely Tömítés Roppantógyűrűérzékelő-redukálás Sárga- és vörösrész, nikkelezett enyhített húzóerővel az érzékelőkábel számára, belső átmérő 6,5 mm, hosszúság 330 mm. Magas hőmérsékleten ellenálló, azbesztmentes 1/2" Profilkötő lapostömítéses átmenet a roppantógyűrű csavarkötéséhez Csatlakozó bővítő készlet, egymás felett 10 Több kollektor egymás feletti hidraulikus összekötésére szolgáló készlet. A készlet egy kompenzátorból áll (= nemesacél hullámcső, DN20, teljes hosszúság kb. 145 mm) egyenként egy felforrasztott rézcső foglalattal Cu Ø22, a hosszúság kb. 30 mm mindegyik végen. A kompenzátorhoz tartozik 2 darab roppantó gyűrű szögdarab Ø22 és a szigetelés. E kompenzátorral az alsó kollektor előrehaladó vezetékét kötik össze a felső kollektor hátrafelé haladó vezetékével. Mindkét gyűjtőcső tengelymérete kb. 270 mm. A hullámcső felfogja és kompenzálja a termikus hosszanti tágulást. A 2 fennmaradó gyűjtőcső-véget a szintén mellékelt vakdugóval kell lezárni. A mellékelt kaucsuk szigetelést szerelés után a hullámcsőre kell húzni és a csomag részét képező ragasztófóliával rögzíteni. A szigetelés maximum 175 C-ig alkalmas és UV védelem céljára védőfóliával rendelkezik. Max kb. 25 m 2 teljes felületig ajánlott (az így csatlakoztatott kollektorokra vonatkoztatva), a nyomásveszteséget figyelembe kell venni (lásd a diagramokat). Adott esetben erősebb szolárszivattyút illetve szolárállomást kell használni.

4 Csatlakozó bővítő készlet, egymás mellett 2 kollektor egymás melletti hidraulikus összekötésére szolgáló készlet. A készlet 2 kompenzátorból (= nemesacél hullámcső, DN20) áll, egyenként egy roppantógyűrű csatlakozással mindegyik végén, valamint szigetelésből. E kompenzátorokkal a bal és jobboldali kollektorok gyűjtőcsövei egymással összeköthetők. A hullámcső felfogja és kompenzálja a termikus hosszanti tágulást. A kollektorok közötti 130 mm-es távközt a lehető legpontosabban be kell tartani. A mellékelt kaucsuk szigetelést szerelés után a hullámcsőre kell húzni és a csomag részét képező ragasztófóliával rögzíteni. A szigetelés maximum 175 C-ig alkalmas és UV védelem céljára védőfóliával rendelkezik. Max kb. 25 m 2 kollektorméretig ajánlott, a nyomásveszteséget figyelembe kell venni (lásd a diagrammokat). Függőleges és vízszintes metszet kollektorkeret Függőleges metszet Kollektorkeret fent/lent = Aluminium keretprofil 2a = hőszigetelés 2b = PU-hőszigetelő hátfal 3 = Abszorber 4 = Üveglap 5 = Tömítés 6 = Felső üvegléc 7 = Felső záróprofil Felszerelő anya 113 Vízszintes metszet Kollektorkeret oldalnézet

5 Nyomásveszteség Méret: Nyomásveszteség [mbar] Tömegáram [kg/m 2 /h] Térfogatáram [l/m 2 /h] Méret: Nyomásveszteség [mbar] Tömegáram [kg/m 2 /h] Térfogatáram [l/m 2 /h] Nyomásveszteség FA-Kollektor, magasság 3 m Fagyálló keverék 40% polipropilén-glikol, közeghőmérséklet 60 C, értékek átlós csatlakozással számolva Méret: Nyomásveszteség [mbar] Tömegáram [kg/m 2 /h] Térfogatáram [l/m 2 /h] ajánlott térfogatáram 25 l/m 2 /h] Nyomásveszteség FA-Kollektor, magasság 2 m Fagyálló keverék 40% polipropilén-glikol, közeghőmérséklet 60 C, értékek átlós csatlakozással számolva Méret: Nyomásveszteség [mbar] Tömegáram [kg/m 2 /h] Térfogatáram [l/m 2 /h] ajánlott térfogatáram 25 l/m 2 /h] Nyomásveszteség FA-Kollektor, magasság 1 m Fagyálló keverék 40% polipropilén-glikol, közeghőmérséklet 60 C, értékek átlós csatlakozással számolva ajánlott térfogatáram 25 l/m 2 /h] Nyomásveszteség FA-Kollektor, magasság 1,5 m Fagyálló keverék 40% polipropilén-glikol, közeghőmérséklet 60 C, értékek átlós csatlakozással számolva ajánlott térfogatáram 25 l/m 2 /h] 10

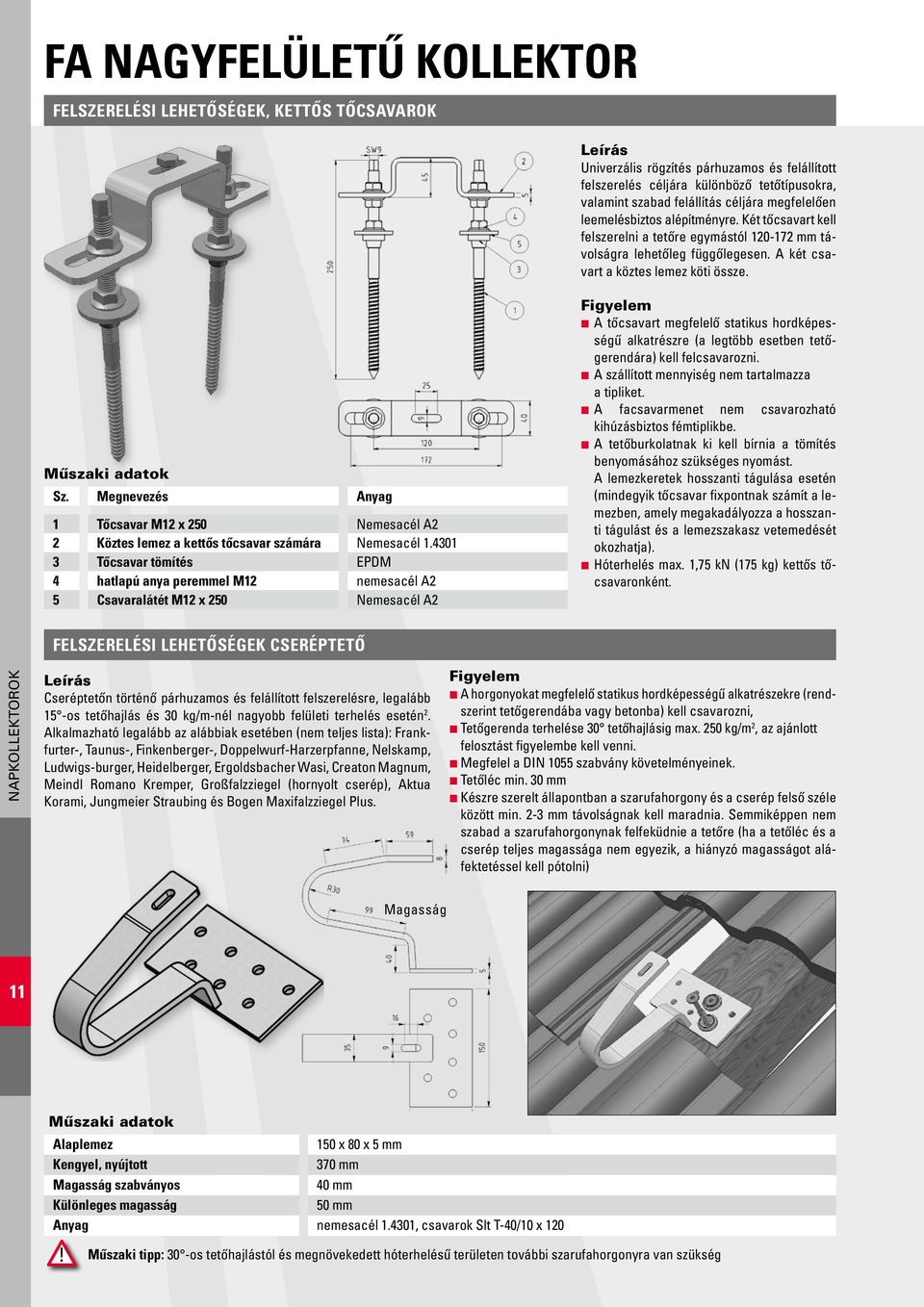

6 Felszerelési lehetőségek, kettős tőcsavarok Univerzális rögzítés párhuzamos és felállított felszerelés céljára különböző tetőtípusokra, valamint szabad felállítás céljára megfelelően leemelésbiztos alépítményre. Két tőcsavart kell felszerelni a tetőre egymástól mm távolságra lehetőleg függőlegesen. A két csavart a köztes lemez köti össze. Sz. Megnevezés Anyag 1 Tőcsavar M12 x 250 Nemesacél A2 2 Köztes lemez a kettős tőcsavar számára Nemesacél Tőcsavar tömítés EPDM 4 hatlapú anya peremmel M12 nemesacél A2 5 Csavaralátét M12 x 250 Nemesacél A2 A tőcsavart megfelelő statikus hordképességű alkatrészre (a legtöbb esetben tetőgerendára) kell felcsavarozni. A szállított mennyiség nem tartalmazza a tipliket. A facsavarmenet nem csavarozható kihúzásbiztos fémtiplikbe. A tetőburkolatnak ki kell bírnia a tömítés benyomásához szükséges nyomást. A lemezkeretek hosszanti tágulása esetén (mindegyik tőcsavar fixpontnak számít a lemezben, amely megakadályozza a hosszanti tágulást és a lemezszakasz vetemedését okozhatja). Hóterhelés max. 1,75 kn (175 kg) kettős tőcsavaronként. Felszerelési lehetőségek cseréptető Cseréptetőn történő párhuzamos és felállított felszerelésre, legalább 15 -os tetőhajlás és 30 kg/m-nél nagyobb felületi terhelés esetén 2. Alkalmazható legalább az alábbiak esetében (nem teljes lista): Frankfurter-, Taunus-, Finkenberger-, Doppelwurf-Harzerpfanne, Nelskamp, Ludwigs-burger, Heidelberger, Ergoldsbacher Wasi, Creaton Magnum, Meindl Romano Kremper, Großfalzziegel (hornyolt cserép), Aktua Korami, Jungmeier Straubing és Bogen Maxifalzziegel Plus. A horgonyokat megfelelő statikus hordképességű alkatrészekre (rendszerint tetőgerendába vagy betonba) kell csavarozni, Tetőgerenda terhelése 30 tetőhajlásig max. 250 kg/m 2, az ajánlott felosztást figyelembe kell venni. Megfelel a DIN 1055 szabvány követelményeinek. Tetőléc min. 30 mm Készre szerelt állapontban a szarufahorgony és a cserép felső széle között min. 2-3 mm távolságnak kell maradnia. Semmiképpen nem szabad a szarufahorgonynak felfeküdnie a tetőre (ha a tetőléc és a cserép teljes magassága nem egyezik, a hiányzó magasságot aláfektetéssel kell pótolni) Magasság 11 Alaplemez 150 x 80 x 5 mm Kengyel, nyújtott 370 mm Magasság szabványos 40 mm Különleges magasság 50 mm Anyag nemesacél , csavarok Slt T-40/10 x 120! Műszaki tipp: 30 -os tetőhajlástól és megnövekedett hóterhelésű területen további szarufahorgonyra van szükség

7 Felszerelési lehetőségek hódfarkú cserép/pala Kizárólag a hódfarkú cseréptetőkre történő párhuzamos felszerelés esetén (rendszerint meredek tetők 30 -os tetőhajlás felett), a kampókat a tetőlécen belógatják és csavarral rögzítik, a kollektor felállítása itt nem lehetséges. Sz. Megnevezés Anyag 1 Hódfarkú horog Nemesacél Habanyag hódfarkú cserép fent Habanyag antracit 3 Habanyag hódfarkú cserép lent Kaucsuk Csavarok Nemesacél 6 x 40 Felszerelési lehetőségek, lemeztető, párhuzamos Csak párhuzamos felszerelésre hornyolt lemeztetőkön, horganyzott vagy festett acéllemezzel vagy rézzel. Titáncink lemez esetén nem ajánlatos, mivel fennáll a repedés képződésének veszélye alacsonyabb hőmérsékleten. A kollektor felállítása horonyszorítóval nem lehetséges, alternatív megoldás: Aluminium tartólemez Nemesacél csavarok alkalmazása esetén ezek a kioldás után nem használhatók újra (törésveszély). 11 Mértékek Hosszúság 100 mm/magasság 48 mm/szélesség 40 mm/vastagság 4 mm Sz. Megnevezés Anyag 1 Horonyszorító, 1. rész Nemesacél Horonyszorító, 2. rész Nemesacél Hatlapú anya M10-8 DIN 934 Acél-horganyzott és cinklamellával bevont Geomet Laposfejű köralakú csavar négylapú toldalékkal M10 x DIN 603 Acél-horganyzott és cinklamellával bevont Geomet 500

8 Felszerelési lehetőségek lemeztető (nyers vagy bevont) Többrészes, aluminium tartólemez (nyers vagy bevont) párhuzamos vagy felállított felszerelés céljára az összes sima felületű és 5 -ot meghaladó hajlású lemeztetőre. A tetőhéjazatot az alaplemez-sablon nagyságában ki kell vágni, hogy a lemez tágulását megfelelően figyelembe lehessen venni.! Nem szabad súrlódásos csiszolókészüléket használni a repülő szikra nem megengedett. A csavarozást nem kell szükségszerűen a szarufában végezni. Ha a lemezszakaszok alatt elválasztó rész (szerkezeti alátét) helyezkedik el, megfelelően illeszkedő távtartó alkatrészeket kell alkalmazni. 7 Sz. Megnevezés Anyag 1 Burkoló lemez nyers (réztető esetén bevonatos) gumitömítéssel Aluminium 2 Alaplemez M10 hernyócsavarral Aluminium 3 O-gyűrű NBR 70 4 Facsavar 5 x 60 Nemesacél A2 5 M10 DIN 125 Nemesacél A2 6 M10 DIN 934 Nemesacél A2 7 U-Profil (mértékek: Hosszúság 130 mm/szélesség 40 mm/magasság 40 mm) Nemesacél Felszerelési lehetőségek, préselt horony 2-részes rögzítés a préselt hornyos lemezeken történő párhuzamos és felállított felszerelés céljára. 11 Nem használható panelek esetén (a fixpontok miatt, amelyek megakadályozzák a lemez hosszanti tágulását, s ezáltal a lemezpanel vetemedését okozhatják). Mértékek Hosszúság 320 mm/magasság 90 mm/szélesség 80 mm Sz. Megnevezés 1 Préselt hornyos kollektortartó 1. rész Aluminium 2 Préselt hornyos burkolólemez 2. rész Aluminium 3 Préselt hornyos gumilap EPDM 4 Csavar 10 x 100 sárga horganyzott

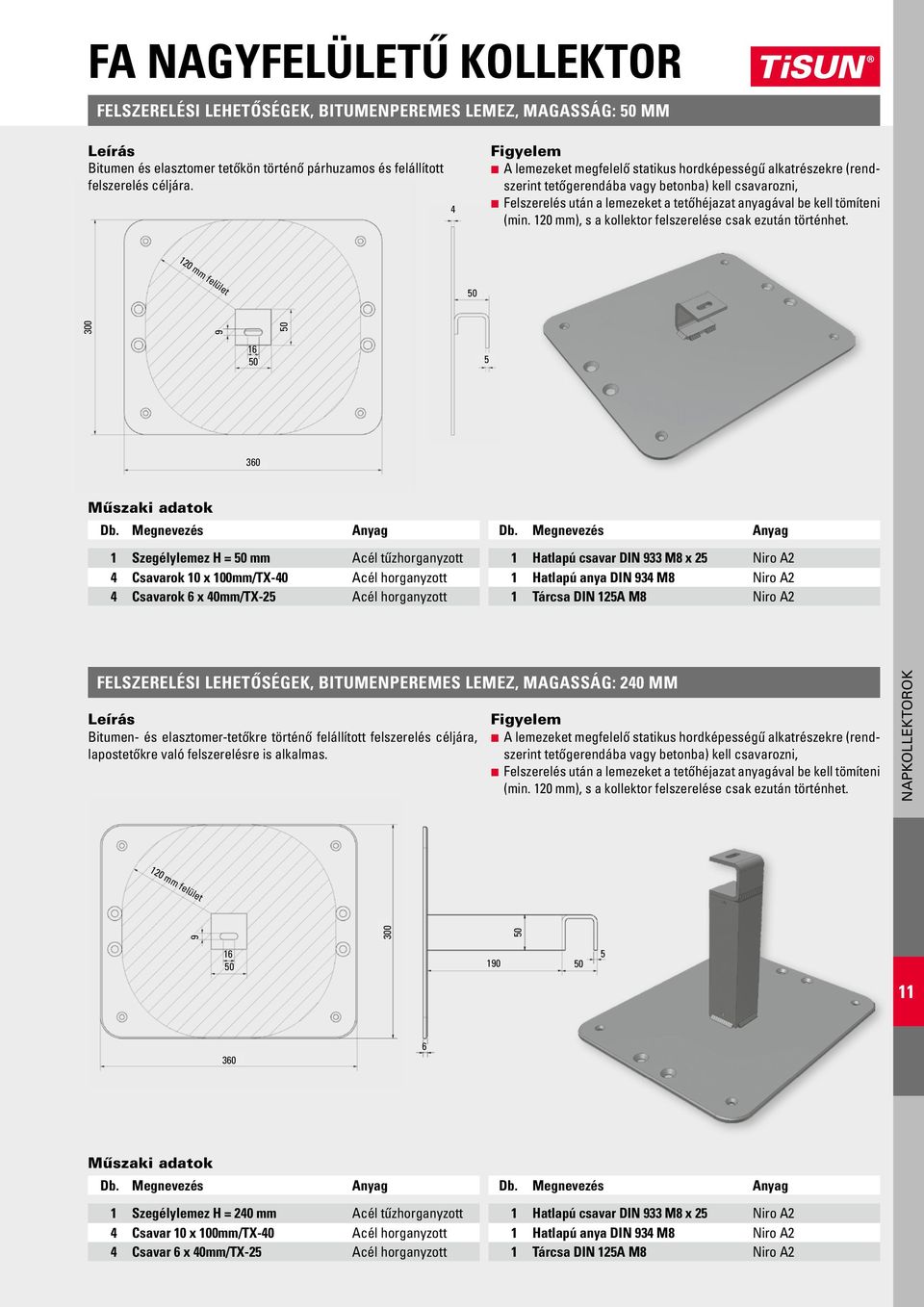

9 Felszerelési lehetőségek, bitumenperemes lemez, magasság: 50 mm Bitumen és elasztomer tetőkön történő párhuzamos és felállított felszerelés céljára. 4 A lemezeket megfelelő statikus hordképességű alkatrészekre (rendszerint tetőgerendába vagy betonba) kell csavarozni, Felszerelés után a lemezeket a tetőhéjazat anyagával be kell tömíteni (min. 120 mm), s a kollektor felszerelése csak ezután történhet. 120 mm felület Db. Megnevezés Anyag Db. Megnevezés Anyag 1 Szegélylemez H = 50 mm Acél tűzhorganyzott 1 Hatlapú csavar DIN 933 M8 x 25 Niro A2 4 Csavarok 10 x 100mm/TX-40 Acél horganyzott 1 Hatlapú anya DIN 934 M8 Niro A2 4 Csavarok 6 x 40mm/TX-25 Acél horganyzott 1 Tárcsa DIN 125A M8 Niro A2 Felszerelési lehetőségek, bitumenperemes lemez, magasság: 240 mm Bitumen- és elasztomer-tetőkre történő felállított felszerelés céljára, lapostetőkre való felszerelésre is alkalmas. A lemezeket megfelelő statikus hordképességű alkatrészekre (rendszerint tetőgerendába vagy betonba) kell csavarozni, Felszerelés után a lemezeket a tetőhéjazat anyagával be kell tömíteni (min. 120 mm), s a kollektor felszerelése csak ezután történhet. 120 mm felület Db. Megnevezés Anyag Db. Megnevezés Anyag 1 Szegélylemez H = 240 mm Acél tűzhorganyzott 1 Hatlapú csavar DIN 933 M8 x 25 Niro A2 4 Csavar 10 x 100mm/TX-40 Acél horganyzott 1 Hatlapú anya DIN 934 M8 Niro A2 4 Csavar 6 x 40mm/TX-25 Acél horganyzott 1 Tárcsa DIN 125A M8 Niro A2

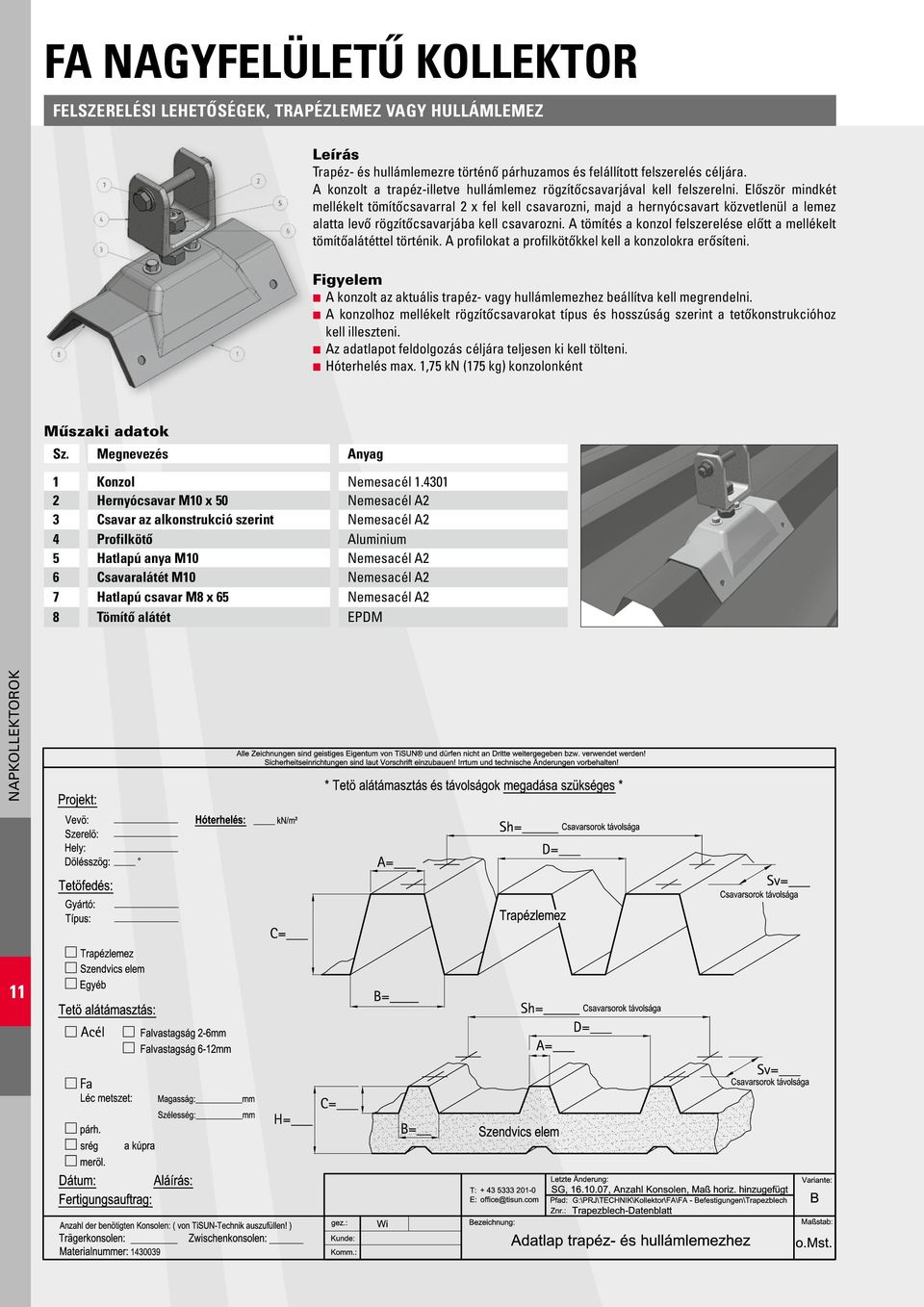

10 Felszerelési lehetőségek, trapézlemez vagy hullámlemez Trapéz- és hullámlemezre történő párhuzamos és felállított felszerelés céljára. A konzolt a trapéz-illetve hullámlemez rögzítőcsavarjával kell felszerelni. Először mindkét mellékelt tömítőcsavarral 2 x fel kell csavarozni, majd a hernyócsavart közvetlenül a lemez alatta levő rögzítőcsavarjába kell csavarozni. A tömítés a konzol felszerelése előtt a mellékelt tömítőalátéttel történik. A profilokat a profilkötőkkel kell a konzolokra erősíteni. A konzolt az aktuális trapéz- vagy hullámlemezhez beállítva kell megrendelni. A konzolhoz mellékelt rögzítőcsavarokat típus és hosszúság szerint a tetőkonstrukcióhoz kell illeszteni. Az adatlapot feldolgozás céljára teljesen ki kell tölteni. Hóterhelés max. 1,75 kn (175 kg) konzolonként Sz. Megnevezés Anyag 1 Konzol Nemesacél Hernyócsavar M10 x 50 Nemesacél A2 3 Csavar az alkonstrukció szerint Nemesacél A2 4 Profilkötő Aluminium 5 Hatlapú anya M10 Nemesacél A2 6 Csavaralátét M10 Nemesacél A2 7 Hatlapú csavar M8 x 65 Nemesacél A2 8 Tömítő alátét EPDM 11

11 Szerelési lehetőségek hullámeternit Párhuzamos és felállított felszerelés céljára hullámeternit tetőkre. A kupolát az állványcsavarokkal az alátámasztó fa alépítménybe kell csavarni, ezt követően tömítőanyaggal tömíteni kell. Ezután az együtt felcsavarozott szögidomokra fel kell csavarozni a párhuzamos profilokat. Különböző méretek: 5-ös hullám -> 5 hullám méterenként; 8-as hullám -> 8 hullám méterenként A szállított mennyiség tartalmazza a szükséges tömítőanyagot. Az állványcsavarokat megfelelő statikus hordképességű alkatrészekre (rendszerint tetőgerendába) kell csavarozni, Magasabb tetőfelépítmény (pl. tetőszigetelés) esetén hosszabb állványcsavarokra van szükség. Az adatlapot feldolgozás céljára teljesen ki kell tölteni. Sz. Megnevezés Anyag 1 Kupola Acél tűzhorganyzott 2 Szögidom a kupola számára Acél tűzhorganyzott 3 Hatlapú facsavar Ø10 x 240 (Standard) Acél tűzhorganyzott 4 Csavaralátét Ø10 Acél horganyzott 11

12 Felszerelési lehetőségek, beton Betonra történő felállított felszerelés esetén. A horgonycsavart legalább 58 mm-rel az előfúrt lyukba Ø10 mm a betonba kell helyezni. Az aluminium profilt egy Ø10,5 mm átmeneti nyílással kell rászerelni a horgonycsavarra, s a csavaralátéttel valamint az anyával rögzíteni kell. Különböző méretek: Hosszúság 120 mm magasságbeállítás nélkül; hosszúság 180 mm maximum 70 mm magasságbeállítással. A horgonycsavar maximum 5 -kal térhet el a függőleges iránytól. Sz. Megnevezés Anyag 1a Horgonycsavar, hosszúság: 180 mm Acél, horganyzott 1b Horgonycsavar, hosszúság: 120 mm Acél, horganyzott 3 Hatlapú anya M10 DIN934 Acél horganyzott 4 Csavaralátét M10 DIN125 Acél horganyzott Alsó állvány fa A α B c B c G B c G mm 220 mm 400 mm 240 mm mm 650 mm 150 mm mm mm 120 mm 140 mm 140 mm mm mm 175 mm mm mm 150 mm mm 180 mm mm mm 200 mm mm A 3000 α B c d e F G mm 200 mm mm mm 485 mm mm mm 200 mm mm mm 980 mm mm mm 220 mm mm mm mm mm 11

13 Az alsó állvány lehetséges felosztása FA 1 m esetén 6 mező 5 mező 4 mező 3 mező FA 1,5 m és FA 2 m esetén 6 mező 5 mező 4 mező 3 mező 2 mező FA 3 m esetén 6 mező 5 mező 4 mező 3 mező 2 mező 12
