KAB 190-es összecsukható munkaállvány. Részletes elemjegyzék. Tartalomjegyzék. Cikkszám Megnevezés / alkalmazás m² kg

Átírás

1 Részletes elemjegyzék A méretekkel ellátott részletes elemjegyzékünkben megtalálja az összes olyan elemet, amelyre a gyakorlatban általában szükség lehet. Azokat az elemeket, amelyekre különleges esetekben kiegé szítésképpen még szükség lehet, az egyes árjegyzékekben találja meg. A méretek cm-ben vannak megadva. Tartalomjegyzék Akasztócsavar, M Akasztófül...44 Alátét, M24, horg., DIN Állványkorlátelem, 100, KAB...41 Betonkónusz, 56 x Bordacsatlakozó, KAB...39 Csap, 20/ Előtárcsa, M Emelőhimba, KAB...42 Faltámasz, KAB...38 Fordított tányéros orsó...45 Függesztőhurok, Függesztő papucs, KAB...43 Hatlapfejű csavar, M24 x 80, Hosszabbító, 100, KAB...40 Homlokzati korlát, KAB...40 Hurokadapter, KAB...38 Kísérőállvány, KAB...37 Kombikulcs, kúszókónusz...45 Kónuszos hüvely...43 Korlátmagasító, KAB...41 Kúszókónusz, 15/M M-merevítő sín, Összecsukható konzol, KAB Összecsukható munkaállvány, KAB Papucsadapter, KAB...38 Sarokállvány, KAB Támasztórúd, R...39 Tányéros orsó...42 Toldó, 200, KAB...39 KAB 35

2 KAB 190-es összecsukható munkaállvány 190 cm széles munka-és védőállvány (DIN 4420), felhajtható korláttal és horganyzott konzollal, gyorsan szerelhető. A pallók 48 mm vastagok, a végek védelemmel vannak ellátva. Átbúvónyílásos változatban is rendel kezésre áll. Egységenként 2 adapterre és 2 faltámaszra van szükség. Teherbí rás (DIN 4420 szerint) a felfüggesztés kivitelétől függően max. 3 kn/m² (300 kg/ m²). Rászerelt zsalu esetén (max. 4,25 m magasságig) a felfüg gesztési pontokat kúszókónusszal és függesztő papuccsal kell szerelni. Be kell tartani a szerelési és felhasználási útmutatóban foglaltakat Összecsukható munkaállvány, KAB 190/ , Összecsukható munkaállvány, KAB 190/ ,0 347 (223) ,5 250 (125) 48,5 A zárójelben levő adatok a KAB 190/225-ös összecsukható munkaállványra vonatkoznak Összecs. munkaállvány, KAB 190/350 feljáróval , , ,5 13 KAB 36

3 Sarokállvány, KAB 190 Horganyzott, lehetővé teszi a sarokrész biztonságos kiépítését (90 ill. 135 ), a sarokállványt merevítő sínekkel kell rögzíteni az állványhoz Sarokállvány, KAB 190, bal , Sarokállvány, KAB 190, jobb , , , Kísérőállvány, KAB Horganyzott, felhajtható, állványdesz kázattal (állványszélesség 85 cm) és korláttal. Lehetővé teszi a szükséges utómunkálatok biztonságos elvégzését rászerelt zsalu használata esetén Kísérőállvány, 85/350, KAB , Kísérőállvány, 85/225, KAB , (228) 250 (125) 347 (222) 48,5 85 A zárójelben levő adatok a KAB 85/225-ös kísérőállványra vonatkoznak KAB 37

4 KAB 190-es összecsukható munkaállvány Hurokadapter, KAB Cikkszám Horganyzott, felfüggesztéshez, két-két 10-es függesztőhurok használatakor. Állványonként 2 hurokadapterre van szükség. Rögzítésük a KAB konzol jára az integrált 20/12-es csapokkal történik Hurokadapter, KAB... 12,0 Megnevezés / alkalmazás m² kg 2,5 38, ,2 8,9 24,5 5 Papucsadapter, KAB Cikkszám Horganyzott, felfüggesztéshez, a KAB függesztő papucs és kúszókónusz használatakor, pl. rászerelt zsalunál. Állványonként 2 papucsadapterre van szükség. Rögzítésük a KAB konzol jára az integrált 20/12-es csapokkal történik Papucsadapter, KAB... 13,0 Megnevezés / alkalmazás m² kg ,5 5 9,5 7,5 34,5 26 8, Faltámasz, KAB Cikkszám Horganyzott, alul a fal és az állvány távolságát állítja be, alkalmas H20-as tartók befogadására falnyílások áthida lásához. Állványonként 2 faltámaszra van szükség. Rögzítésük a KAB kon zoljára az integrált 20/12-es csapokkal történik Faltámasz, KAB... 7,6 kg 8,2 10,2 5,2 4,2 1 28,7 12,6 KAB 38 m² 10 Megnevezés / alkalmazás

5 Toldó, 200, KAB Horganyzott, lefelé 2,00 m-rel meg toldja az állványt, és így alkalmas nagyobb falnyílások áthidalására, max. 3,65 m-es emeletmagasságig. Vázas építkezés esetén ezzel lehetővé teszi az alatta levő szint födémjén történő megtámasztást. Ekkor egy tányéros orsóra is szükség van Toldó, 200, KAB... 32, , ,5 227,5 Bordacsatlakozó, KAB Horganyzott, egy R 460-as támasz tórúd nyomórúdként történő csatla koztatásához, a KAB 200-as toldó ill. a KAB kísérőállvány használatakor. A bordacsatlakozót az integrált 20/12-es csappal kell rögzíteni a KAB toldóra. A támasztórúd felső csatlakoztatásához egy M16x120-as csavart és egy anyát kell használni Bordacsatlakozó, KAB... 4, Hatlapfejű csavar, M16 x 120, horg., DIN Hatlapfejű záróanya, M16, horg., DIN ,7 6 14,7 Hatlapfejű csavar, M16 x 120 hatlapfejű záróanyával, M16 1 8,2 1 6,5 Támasztórúd, R Horganyzott, nyomás- és húzásálló Támasztórúd, R ( )... 35,8 Nyomórúdként szolgál KAB 200-as toldó ill. a KAB kísérőállvány használa takor, rögzítése a bordacsatlakozóra az integrált csavarral (M16x100 + záró anya) történik. A támasztórúd felső csatlakoztatásához egy M16x120-as csavart és egy anyát kell használni. Állítási tartomány KAB 39

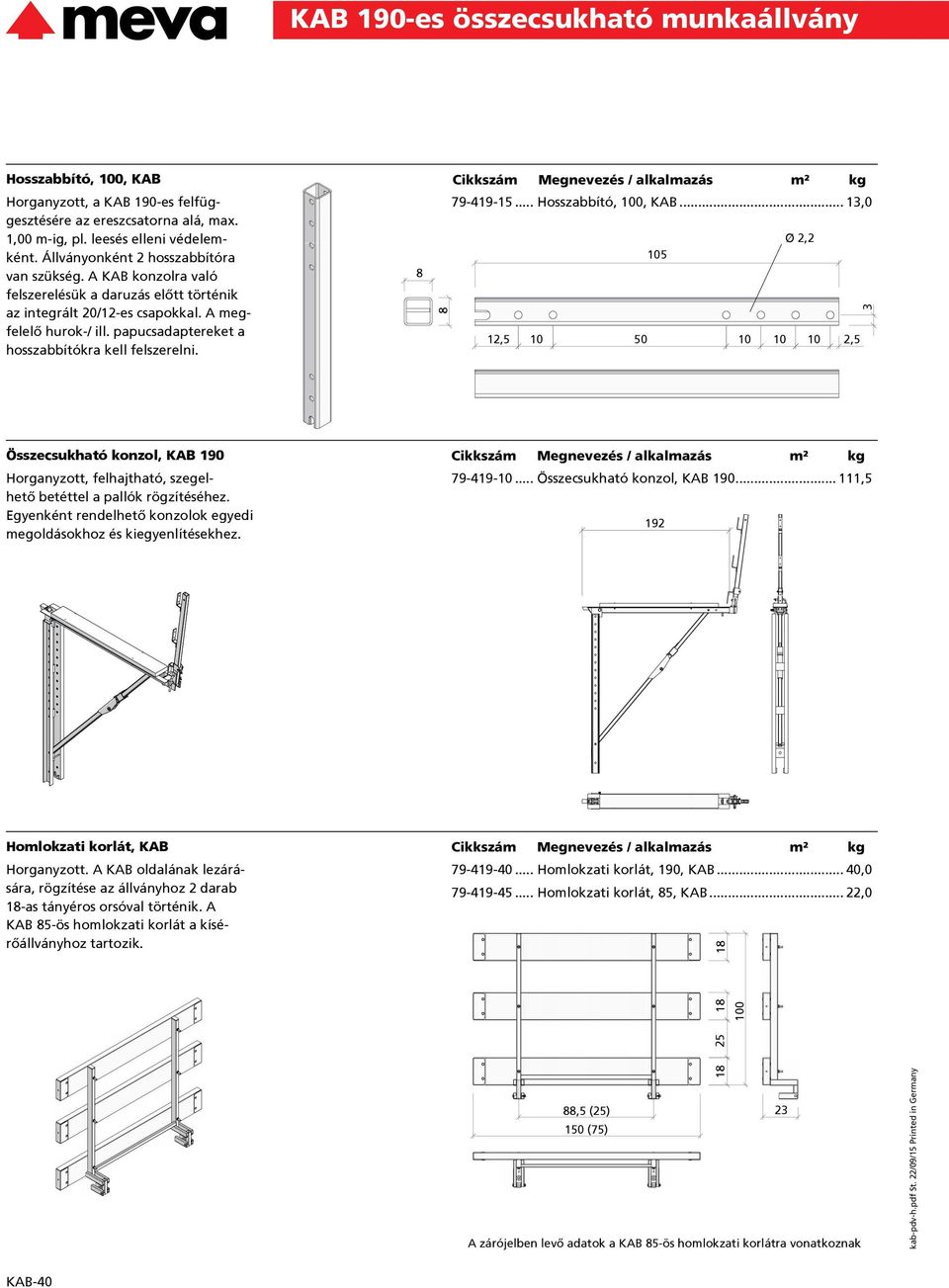

6 Hosszabbító, 100, KAB Horganyzott, a KAB 190-es felfüg gesztésére az ereszcsatorna alá, max. 1,00 m-ig, pl. leesés elleni védelem ként. Állványonként 2 hosszabbítóra van szükség. A KAB konzolra való felszerelésük a daruzás előtt történik az integrált 20/12-es csapokkal. A meg felelő hurok-/ ill. papucsadaptereket a hosszabbítókra kell felszerelni Hosszabbító, 100, KAB... 13,0 2, , ,5 Összecsukható konzol, KAB 190 Horganyzott, felhajtható, szegel hető betéttel a pallók rögzítéséhez. Egyenként rendelhető konzolok egyedi megoldásokhoz és kiegyenlítésekhez Összecsukható konzol, KAB ,5 192 Homlokzati korlát, KAB Horganyzott. A KAB oldalának lezárá sára, rögzítése az állványhoz 2 darab 18-as tányéros orsóval történik. A KAB 85-ös homlokzati korlát a kísé rőállványhoz tartozik Homlokzati korlát, 190, KAB... 40, Homlokzati korlát, 85, KAB... 22, ,5 (25) (75) A zárójelben levő adatok a KAB 85-ös homlokzati korlátra vonatkoznak 18 KAB 40

7 Állványkorlátelem, 100, KAB Horganyzott, a KAB sarokállványhoz, valamint önálló korlátelemként a homlokzati korláthoz. Ekkor egy 18-as tányéros orsóra is szükség van Állványkorlátelem, 100, KAB... 9, ,2 Korlátmagasító, KAB Horganyzott, a KAB korlátjának maga Korlátmagasító, KAB... 10,0 sításához védő és felfogó korlátként történő használat esetén ,8 Csap, 16/ Csap, 20/120 Horganyzott, 20 mm, önbiztosító billenőlappal. A tartozékoknak a KAB-hez történő csatlakoztatásához ill. biztosításához (integrált alkatrész) Csap, 20/ ,1 12 kb ,0 KAB 41

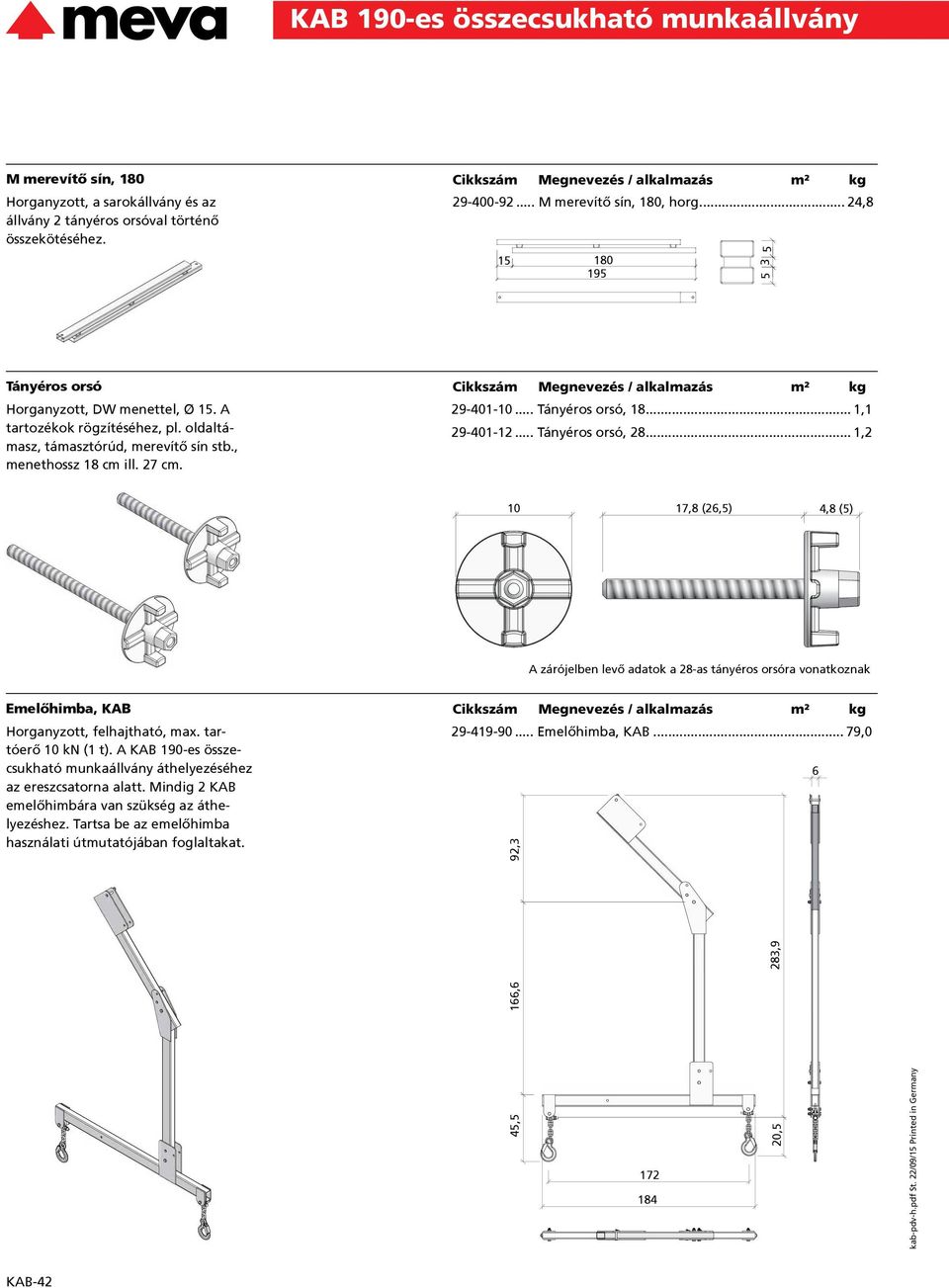

8 M merevítő sín, 180 Horganyzott, a sarokállvány és az állvány 2 tányéros orsóval történő összekötéséhez M merevítő sín, 180, horg... 24, Tányéros orsó Horganyzott, DW menettel, 15. A tartozékok rögzítéséhez, pl. oldaltá masz, támasztórúd, merevítő sín stb., menethossz 18 cm ill. 27 cm Tányéros orsó, , Tányéros orsó, , ,8 (26,5) 4,8 (5) A zárójelben levő adatok a 28-as tányéros orsóra vonatkoznak Emelőhimba, KAB Horganyzott, felhajtható, max. tar tóerő 10 kn (1 t). A KAB 190-es össze csukható munkaállvány áthelyezéséhez az ereszcsatorna alatt. Mindig 2 KAB emelőhimbára van szükség az áthe lyezéshez. Tartsa be az emelőhimba használati útmutatójában foglaltakat Emelőhimba, KAB... 79,0 6 92,3 166,6 283,9 45, ,5 184 KAB 42

9 Függesztő papucs, KAB Horganyzott, biztosító csapszeggel és automatikus kiemelésbiztosítóval a KAB-hez. A konzolra való beakasz tásra szolgál, a falra való rögzítése az M24-es akasztócsavarral történik Függesztő papucs, KAB... 5,1 6 3,6 4 5, ,5 8 M20-as menet Kúszókónusz, 15/M24 Ezüst krómozás, felfüggesztési pont a KAB-hez. Előkónusz és kúszókónusz. A terhelés az átkötéstől és a beton minő ségétől függ. 15/120-as ill. 15/170- es fordított tányéros orsóhoz (lásd DIBt engedély, eng.-sz ) Kúszókónusz, 15/M ,0 10 SW 36 5,7 M24 DW 15 3,7 Kónuszos hüvely 15/M24-es kúszókónuszhoz. A betono zás előtt a kúszókónuszra kell dugni, megkönnyíti a kúszókónusz kivételét a megszilárdult betonból Kónuszos hüvely 1,4 0,1 3,6 5,6 9,6 Akasztócsavar, M24 Fekete, SW 36, sárga krómozású támasztógyűrűvel. A függesztő papucs nak a kúszókónuszra csavarozásához Akasztócsavar, M ,8 SW ,7 8 2,4 3,5 5,3 KAB 43

10 Előtárcsa, M24 Horganyzott, a kúszókónusznak a zsaluhéjra történő rögzítéséhez (4 furat, 5 mm). A megfelelő fordí tott tányéros orsót külön biztosítani kell a helyén, pl. a vasszereléshez kötéssel Előtárcsa, M ,3 M24 9 0,5 3,7 Akasztófül A szél elleni biztosítás felszereléséhez. M24x50-essel kell rögzíteni a kúszó kónuszra vagy egy menetes orsóval és tányéros anyával egy meglévő átkötési lyukon át a betonfalra Akasztófül... 1, ,8 0,4 Hatlapfejű csavar, M24 x 80, 10.9 Fekete, SW 36, a kúszókónusznak a zsaluhéjra történő rögzítéséhez. Az M24-es előtárcsa helyett kerül felhasz nálásra, ha a zsaluhéjat át lehet fúrni. Ehhez az M24-es alátétre is szükség van Hatlapfejű csavar, M24 x 80, 10.9 fekete, DIN 931 SW 36 M24 9,5 Alátét, M24, horg., DIN Horganyzott. Erre az alátétre akkor van szükség, ha a kúszókónusz (akasz tófül) rögzítéséhez M24 x 80-as (M24 x 50-es) hatlapfejű csavar kerül alkalma zásra. Vastagsága 10 mm Alátét, M24, horg., DIN ,5 1 5 KAB 44

11 Kombikulcs kúszókónuszhoz A kúszókónusz (belső hatszögletű, SW 36) és az előtárcsa (belső hatszögletű, SW 12) kicsavarásához, valamint az M24-es akasz tócsavarhoz (SW 36) Kombikulcs, kúszókónusz... 4,3 Hatlapfejű, SW 12 Hatlapfejű, SW 36 Fordított tányéros orsó Nyers, a kúszókónusz rögzítéséhez a Fordított tányéros orsó, 15/ ,8 betonba. A megengedett teherbírás Fordított tányéros orsó, 15/ ,9 a fordított tányéros orsó beépítési mélységétől és a beton terheléskori szilárdságától függ (lásd DIBt engedély, eng.-sz ). 6 14, ,5 40 SW 36 Fordított tányéros orsó 15/120 15/ DW 15 L mm 160 mm L össz 120 mm 170 mm Falvastagság > 20 cm > 25 cm L 1 L össz Függesztőhurok, 10 Nyers, hurok a munkaállvány felakasz tásához. Vastagság 10 mm Függesztőhurok, , Betonkónusz, 56 x 40 A betonfalban levő lyukak zárására a kúszókónusz kivétele után. A beton kónusz beragasztása az A + B betonra gasztóval történik. A ragasztó kb. 150 betonkónuszhoz elegendő. 6, Betonkónusz, 56 x , Betonragasztó, A + B... 3,0 KAB 45
