1 MATIX LENGYEL AUTOMATA FA+FABRIKETT+PELLET+SZÉN KAZÁNOK A MATIX kazánok olcsó, gazdaságos és nagyhatékonyságú fűtőberendezések, melyekben az égés folyamata füst termelődése nélkül megy végbe, és a károsanyag kibocsátás mértéke jóval alacsonyabb, mint a megengedett határérték. A MATIX kazánok hatékonyak családi házak, üzlethelységek, munkahelyek, üzletközpontok, gazdasági épületek, mezőgazdaságok, garázsok fűtésére vagy akár melegvíz készítésére is. A MATIX kazánok a felhasználó igényei szerint lehetnek bal- illetve jobboldali fűtőanyagtartállyal szerelve. Előnye, hogy a tároló egyszeri feltöltésével akár 5-7 napig ég a tűz, folyamatos utántöltéssel az egész telet kialvás nélkül végig lehet fűteni. A MATIX kazán el van látva kiegészítő rácsos égőtérrel, ami biztosítja a kazán működését pl. elektromos áram kiesése esetén fával vagy fabrikettel való fűtés. A MATIX kazán egyaránt ajánlott zárt és nyitott vízalapú központi fűtési rendszerekhez. A MATIX kazán begyújtása nem automatikus, manuálisan kell elvégezni. A kazán mikroprocesszoros vezérlő egysége lehetővé teszi a kazán kényelmes vezérlését szobatermosztáttal. Továbbá a kazán kijelzőjén látható a kazán hőfoka és egyidejűleg látható a használati melegvíz hőfoka a hőcserélős bojlerben, amit szintén a kazán vezérlő egységén keresztül lehet beállítani. A MATIX fa+fabrikett+pellet+szén kazán előnye, hogy nem csak pellettel, hanem fabrikettel, fával, barna szénnel, fekete szénnel is lehet benne tüzelni, ami hosszú távon lehetővé teszi számunkra a legjobb áron lévő tüzelőanyag kiválasztását.

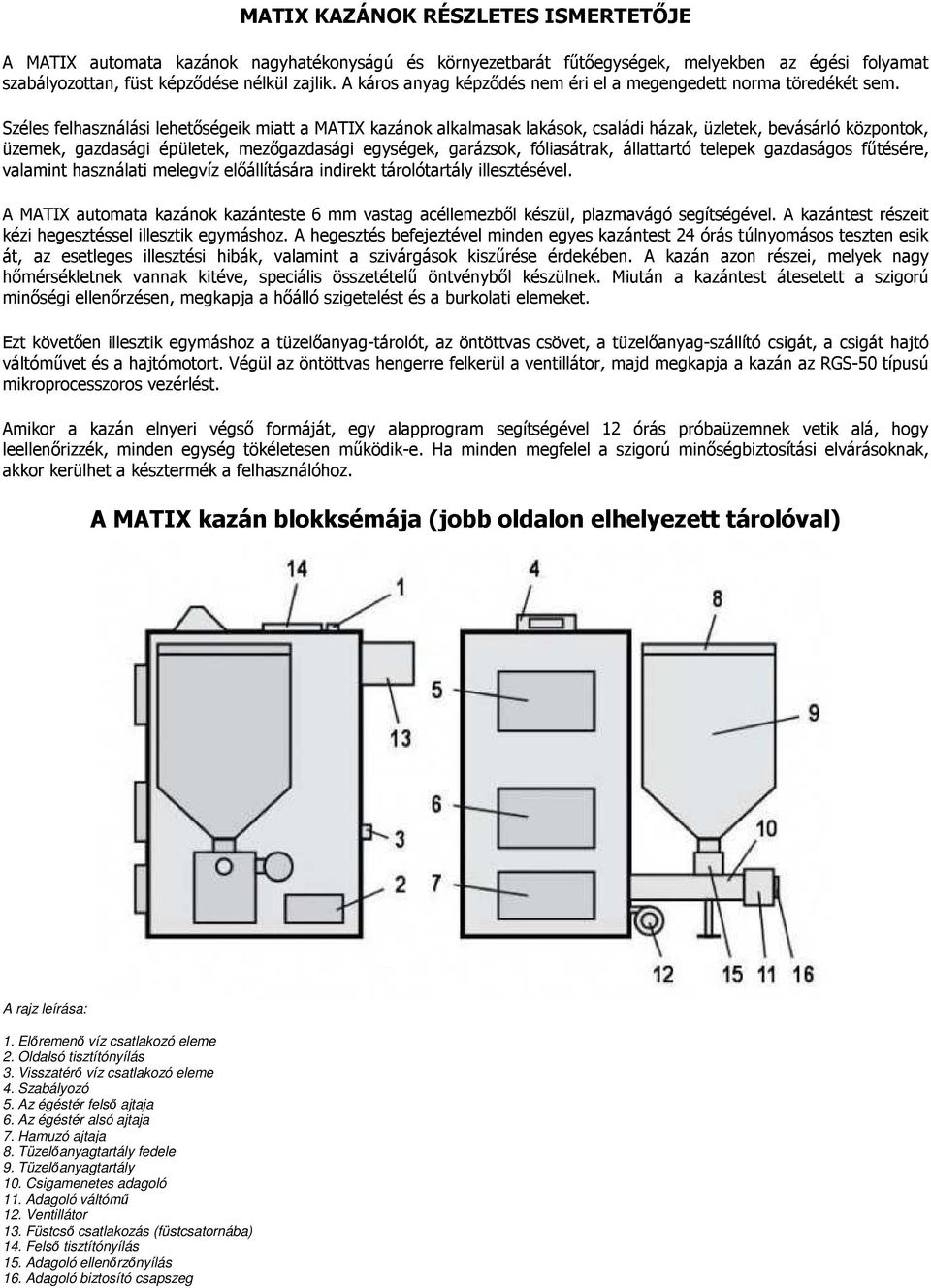

2 MATIX KAZÁNOK RÉSZLETES ISMERTETŐJE A MATIX automata kazánok nagyhatékonyságú és környezetbarát fűtőegységek, melyekben az égési folyamat szabályozottan, füst képződése nélkül zajlik. A káros anyag képződés nem éri el a megengedett norma töredékét sem. Széles felhasználási lehetőségeik miatt a MATIX kazánok alkalmasak lakások, családi házak, üzletek, bevásárló központok, üzemek, gazdasági épületek, mezőgazdasági egységek, garázsok, fóliasátrak, állattartó telepek gazdaságos fűtésére, valamint használati melegvíz előállítására indirekt tárolótartály illesztésével. A MATIX automata kazánok kazánteste 6 mm vastag acéllemezből készül, plazmavágó segítségével. A kazántest részeit kézi hegesztéssel illesztik egymáshoz. A hegesztés befejeztével minden egyes kazántest 24 órás túlnyomásos teszten esik át, az esetleges illesztési hibák, valamint a szivárgások kiszűrése érdekében. A kazán azon részei, melyek nagy hőmérsékletnek vannak kitéve, speciális összetételű öntvényből készülnek. Miután a kazántest átesetett a szigorú minőségi ellenőrzésen, megkapja a hőálló szigetelést és a burkolati elemeket. Ezt követően illesztik egymáshoz a tüzelőanyag-tárolót, az öntöttvas csövet, a tüzelőanyag-szállító csigát, a csigát hajtó váltóművet és a hajtómotort. Végül az öntöttvas hengerre felkerül a ventillátor, majd megkapja a kazán az RGS-50 típusú mikroprocesszoros vezérlést. Amikor a kazán elnyeri végső formáját, egy alapprogram segítségével 12 órás próbaüzemnek vetik alá, hogy leellenőrizzék, minden egység tökéletesen működik-e. Ha minden megfelel a szigorú minőségbiztosítási elvárásoknak, akkor kerülhet a késztermék a felhasználóhoz. A MATIX kazán blokksémája (jobb oldalon elhelyezett tárolóval) A rajz leírása: 1. Előremenő víz csatlakozó eleme 2. Oldalsó tisztítónyílás 3. Visszatérő víz csatlakozó eleme 4. Szabályozó 5. Az égéstér felső ajtaja 6. Az égéstér alsó ajtaja 7. Hamuzó ajtaja 8. Tüzelőanyagtartály fedele 9. Tüzelőanyagtartály 10. Csigamenetes adagoló 11. Adagoló váltómű 12. Ventillátor 13. Füstcső csatlakozás (füstcsatornába) 14. Felső tisztítónyílás 15. Adagoló ellenőrzőnyílás 16. Adagoló biztosító csapszeg

3 1. Alkalmazható tüzelőanyag A Matix típusú csigamenetes adagolóval szerelt kazánok, 26/05/06 osztályú 0223/cc szortimentű - EKO-borsó, 31,2 kőszén (fekete, barna), valamint minimum DIN minősítésű fapellet elégetésére vannak tervezve, a következő jellemzőkkel: mm szemcseméret (fapellet esetén akár 10 mm-30 mm) - minimális térfogat növekedés (a szén az égés alatt nem ragad) RI=0 - illóanyag-tartalom átlagértéke 28 %-40 % - nedvesség tartalom legfeljebb 15 % Figyelem: Koksz szén használata a deflektor és ugyanígy az égéstér más acél részeinek is a gyors elhasználódásához vezethet, ami garanciavesztést von maga után. Magas nedvességtartalmú tüzelőanyag használata hatással van a kazán mechanikus részeinek gyorsabb elhasználódására, ami szintén a garancia megvonását vonja maga után. 2. Matix típusú kazánok műszaki adatai A gyártó fenntartja a jogát a kazán méreteinek megváltoztatására. A kazán tápfeszültsége 230V/50 Hz, ventillátor teljesítménye 80 W-160 W, adagoló teljesítménye 90 W-180 W, vezérlő teljesítménye 4 W. Leírás Egység Kazán típusa MATIX Kazán felülete m 2 1,9 3 4,0 5,0 6 7,0 9, Nominális hőteljesítmény kw Hőhatásfok % Legnagyobb vízhőmérséklet C Legnagyobb üzemi 5. MPa nyomás 0,2 0,2 0,2 0,2 0,2 0,2 0,2 0,2 6. Kémény huzatigénye / Kéménynyílás keresztmetszete Pa c m

4 7. Tüzelőanyagtároló térfogata 8. Tüzelőanyag 3. A kazánok szerelésének irányelvei dm ~2 ~260 ~260 ~400 ~400 ~500 ~500 Kőszén 31.2, osztály 26/05/06, termékskála 0223/cc EKO-borsó, szemcsézés 5-28mm, a hamu olvadáspontja 1150 o C fölött. 9. Kazán víztömege l 80 ~90 ~1 ~160 ~180 ~2 ~350 ~500 A mm B mm Orientációs méretek C mm D mm Tároló magassága mm Kazán magassága mm Kazán súlya kg ~350 ~4 ~500 ~550 ~750 ~800 ~1100 ~1400 Épület kifűthető területének 12. megközelítőleges mérete m A kazánházra és felszereltségére vonatkozó követelmények Ajánlott, hogy a központi fűtés kazánháza megfeleljen a PN-87/B szabvány követelményeinek, de főképpen: a kazánháznak a fűtött helyiségek középpontjában kellene lennie, és a kéményt a kazánházhoz minél közelebb kellene elhelyezni, a kazánháznak rendelkeznie kellene egy helyiséggel a tüzelőanyag és a salak tárolására, ami lehetővé teszi a tüzelőanyag könnyű betárolását és a salak és hamu könnyű elszállítását, a kazánház bejáratának acélajtónak kellene lennie, vagy acéllal bevont faajtónak, amely a kazánházból kifelé nyitható, a tüzelőraktár kazánházhoz hasonló ajtaja, a kazánházba kellene, hogy legyen nyitható, a kazánháznak befúvó szellőztetővel kell rendelkeznie, csatornanyílás formájában, aminek az átmérője nem kisebb a kémény átmérőjének 50 %-ánál, de nem kevesebb, mint 15 x 15 cm, kimenettel a kazánház alsó részén, a kazánháznak úgyszintén rendelkeznie kellene elszívó szellőztetővel, aminek az átmérője nem kisebb a kémény átmérőjének 25 %-ánál, kimenettel a kazánház mennyezete alatt. Ennek a csatornanyílásnak a keresztmetszete nem lehet, hogy kisebb legyen, mint 14 x 14 cm. Figyelem! A kazánházban nem megengedett mechanikus elszívó szellőztető használata. a kazánházban napfénynek és mesterséges világításnak is lenni kell, és legalább egy csatlakozónak max. 240 V feszültségű fényforrás számára. 3.2 A kazán elhelyezése Ajánlott a MATIX típusú kazán elhelyezése, kb. mm magas beton alapzaton, vagy tűzálló, hőhatásoknak és ütéseknek ellenálló padlón. A kazánt úgy kell elhelyezni, hogy lehetséges legyen a kazán égésterének, hamutartályának könnyű és biztonságos kezelése, a hőcserélők tisztítása, csapszeg törés esetén annak szerelhetősége, és úgyszintén a tüzelőanyag beöntése. A távolságnak a kazán elülső részétől a szembe lévő falig, nem szabad kevesebbnek lenni 2 m-nél, a kazán oldalsó részétől a kazánház faláig 1 m-nél, úgy hogy lehetséges legyen a csigamenetes adagoló szétszerelése, az adagoló leblokkolása estében. A kazánt úgy kellene elhelyezni, hogy lehetséges legyen a gravitációs légtelenítése, a központi fűtés betöltő csatlakozón keresztül.

5 3.3 A kazán kéménybe csatlakoztatása A kéménycsatorna kialakításának, úgymint a csatlakoztatásának, összhangban kell lenni a hatályban lévő szabványokkal. A kazánt acéllemezből készült füstcsatornával csatlakoztatjuk a kéményhez, amelyet tömítünk a kazán füstgáz kimeneti oldalán és a kémény bemeneti oldalán. A hossza lehetőség szerint mm. A kémény magasságának, átmérőjének, úgymint a kialakítása pontosságának, biztosítani kell a megkövetelt kéményhuzatot. Egy kéménybe csak egy fűtőberendezés csatlakoztatható. A kémény használatra való megfelelőségét, erre jogosult kéményseprő szakember által kiállított és pecsételt irattal kell igazolni. Ilyen igazolás hiányában, az esetlegesen felmerülő működésbeli problémák miatt sem a gyártó, sem pedig a forgalmazó nem vállal felelősséget, valamint a garancia megvonását vonja maga után. A túl gyenge kéményhuzat vízgőz lerakódást okoz a hőcserélőben, ami a kazán gyors elhasználódásához vezet, és úgyszintén okozhat füstölést a kazán felső ajtaján és az ellenőrzőnyílásokon keresztül. A kémény átmérője: A megfelelő kéményátmérő méretét a következő egyenlet szerint lehet kiszámítani: Q F = 25 x H [ cm²] ahol: F - kémény átmérője [cm²] Q - kazán teljesítménye [kw] H - kémény magassága [m] Nem ajánlott 14 x 25 cm-nél kisebb átmérőjű kémény használata, és a kéménynek legalább 7 m magasnak kellene lenni, abban az esetben is, ha a számítások kisebb átmérőt vagy magasságot adnak meg. A kazán nem követeli meg kéménybetét használatát, ajánlottak viszont egész évi üzemelés esetében (használati melegvíz bojler melegítése), mivel a kazán munkája nyáron, alacsony paramétereken kondenzátum lecsapódását okozhatja. A széllökésen elleni védelem miatt a kémény tetejének legalább 1,5 m-rel, magas tetők esetében 0,5 m-rel a tetőgerinc fölött kell végződnie. Ajánlott kéményhuzat szabályozó beszerelése, amelynek a feladata a kéményhuzat állandó fenntartása, környezeti körülményektől (szél) függetlenül. Túl erős kéményhuzat esetében megnőhet a tüzelőanyag fogyasztás. 3.4 A kazán fűtőrendszerbe való csatlakoztatása A kazánt galléros vagy menetes csatlakozókkal kell csatlakoztatni a fűtőrendszerre, másfajta szerelési mód alkalmazása a jótállás elvesztésével jár. A nyitott melegvízüzemű központi fűtés rendszerek, és a használati melegvíz rendszerek biztosítását a hatályban lévő szabványalapokkal összhangban kell elvégezni. Szükségszerű három- vagy négyutas keverőszelep használata (a túl gyors vízkeringetés, a beadott hőmérséklet elérésére, nagy tüzelőanyag veszteségeket eredményezhet). Keverőszelep használata, védi a kazánt a túl alacsony hőmérsékletű visszatérő víztől, és a kazánban kondenzálódó víztől, ami növeli a kazán élettartamát. A kazánnál 2 bar-os biztonsági szelep használata szükséges. A kiegyenlítő tartály térfogatát, legkevesebb a központi fűtés teljes rendszerében lévő víz mennyiségének 4 %-ában kell megállapítani. A biztonsági felszálló és leszálló vezetékekre, ahogy a keringető vezetékekre sem szabad elzáró OFF szelepet szerelni. Ezeket a vezetékeket és tartályokat úgy kell biztosítani, hogy ne fagyjanak el. A kazán elektromos rendszerbe való bekötése meg kell, hogy feleljen a PN/-89/E valamint a magyar szabvány feltételeinek. A kazán 6 A-os biztosítékkal van védve. A kazánt földelt, 10 A-os biztosítékkal védett, csatlakozóba szükséges csatlakoztatni, és a KF rendszert földeléssel kell összekötni.
