A kazán blokksémája (jobb oldalon elhelyezett tárolóval)

Átírás

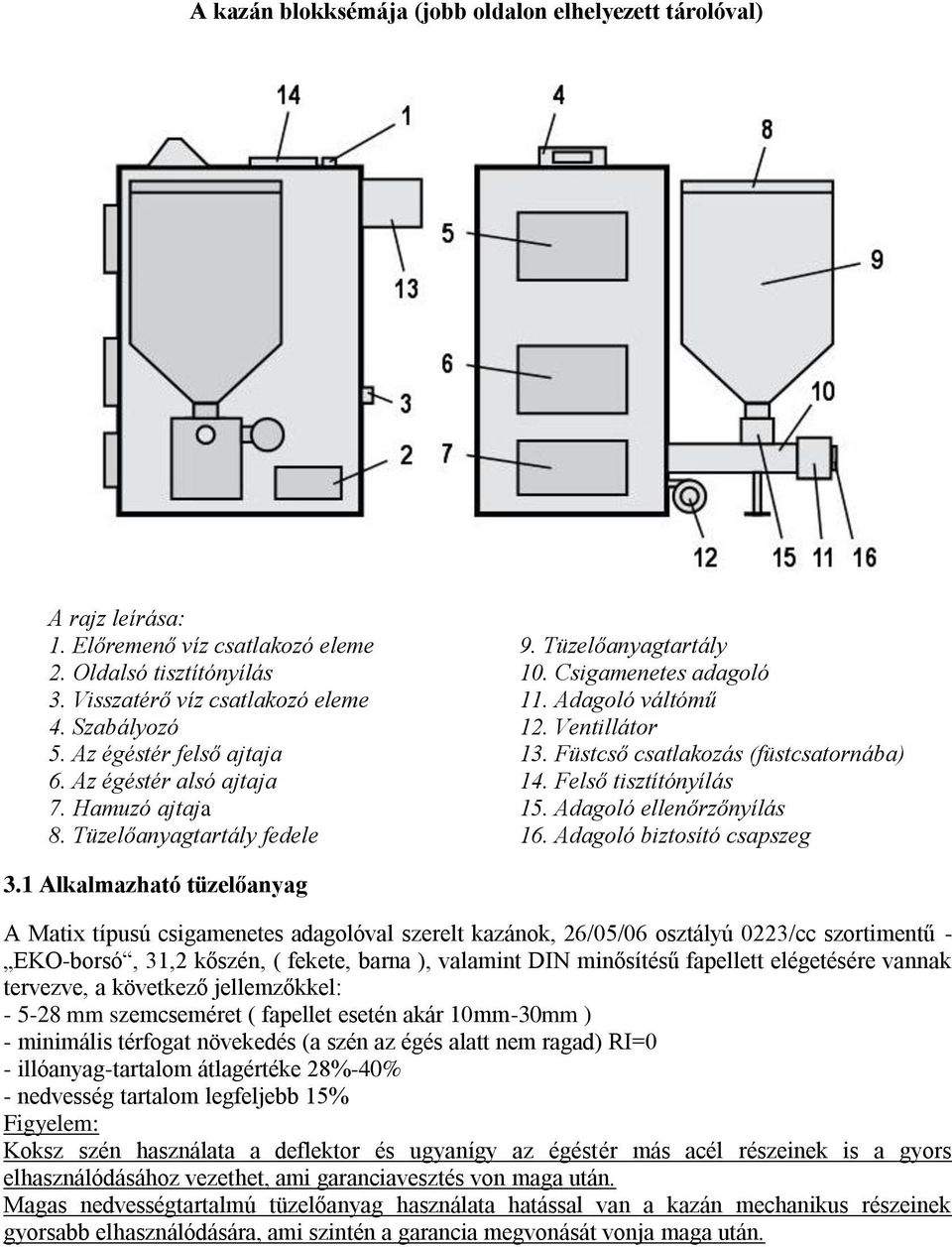

1 A kazán blokksémája (jobb oldalon elhelyezett tárolóval) A rajz leírása: 1. Előremenő víz csatlakozó eleme 2. Oldalsó tisztítónyílás 3. Visszatérő víz csatlakozó eleme 4. Szabályozó 5. Az égéstér felső ajtaja 6. Az égéstér alsó ajtaja 7. Hamuzó ajtaja 8. Tüzelőanyagtartály fedele 9. Tüzelőanyagtartály 10. Csigamenetes adagoló 11. Adagoló váltómű 12. Ventillátor 13. Füstcső csatlakozás (füstcsatornába) 14. Felső tisztítónyílás 15. Adagoló ellenőrzőnyílás 16. Adagoló biztosító csapszeg 3.1 Alkalmazható tüzelőanyag A Matix típusú csigamenetes adagolóval szerelt kazánok, 26/05/06 osztályú 0223/cc szortimentű - EKO-borsó, 31,2 kőszén, ( fekete, barna ), valamint DIN minősítésű fapellett elégetésére vannak tervezve, a következő jellemzőkkel: mm szemcseméret ( fapellet esetén akár 10mm-30mm ) - minimális térfogat növekedés (a szén az égés alatt nem ragad) RI=0 - illóanyag-tartalom átlagértéke 28%-40% - nedvesség tartalom legfeljebb 15% Figyelem: Koksz szén használata a deflektor és ugyanígy az égéstér más acél részeinek is a gyors elhasználódásához vezethet, ami garanciavesztés von maga után. Magas nedvességtartalmú tüzelőanyag használata hatással van a kazán mechanikus részeinek gyorsabb elhasználódására, ami szintén a garancia megvonását vonja maga után.

2 4. MATIX TÍPUSÚ KAZÁNOK MŰSZAKI ADATAI A gyártó fenntartja a jogát a kazán méreteinek megváltoztatására. A kazán tápfeszültsége 230V/50Hz, ventillátor teljesítménye 80W-160W, adagoló teljesítménye 90W-180W, vezérlő teljesítménye 4W. TABUĽKA! Leírás Egység Kazán típusa MATIX Kazán felülete m 2 1,9 3 4,0 5,0 6 7,0 9, Nominális hőteljesítmény kw Hőhatásfok % Legnagyobb vízhőmérséklet C Legnagyobb üzemi nyomás MPa 0,2 0,2 0,2 0,2 0,2 0,2 0,2 0,2 Kémény huzatigénye / Pa Kéménynyílás c m keresztmetszete 7. Tüzelőanyagtároló térfogata dm ~220 ~260 ~260 ~400 ~400 ~500 ~500 Kőszén 31.2, osztály 26/05/06, termékskála 0223/cc EKOborsó, szemcsézés 5-28mm, a hamu olvadáspontja 1150 o C fölött. 8. Tüzelőanyag 9. Kazán víztömege l 80 ~90 ~120 ~160 ~180 ~220 ~350 ~ Orientációs méretek A mm B mm C mm D mm Tároló magassága mm Kazán magassága mm Kazán súlya kg ~350 ~420 ~500 ~550 ~750 ~800 ~1100 ~1400 Épület kifűthető területének 12. m megközelítőleges mérete. Tekintettel a termék folyamatos fejlesztésére, a feltüntetett műszaki adatok megváltozhatnak 2

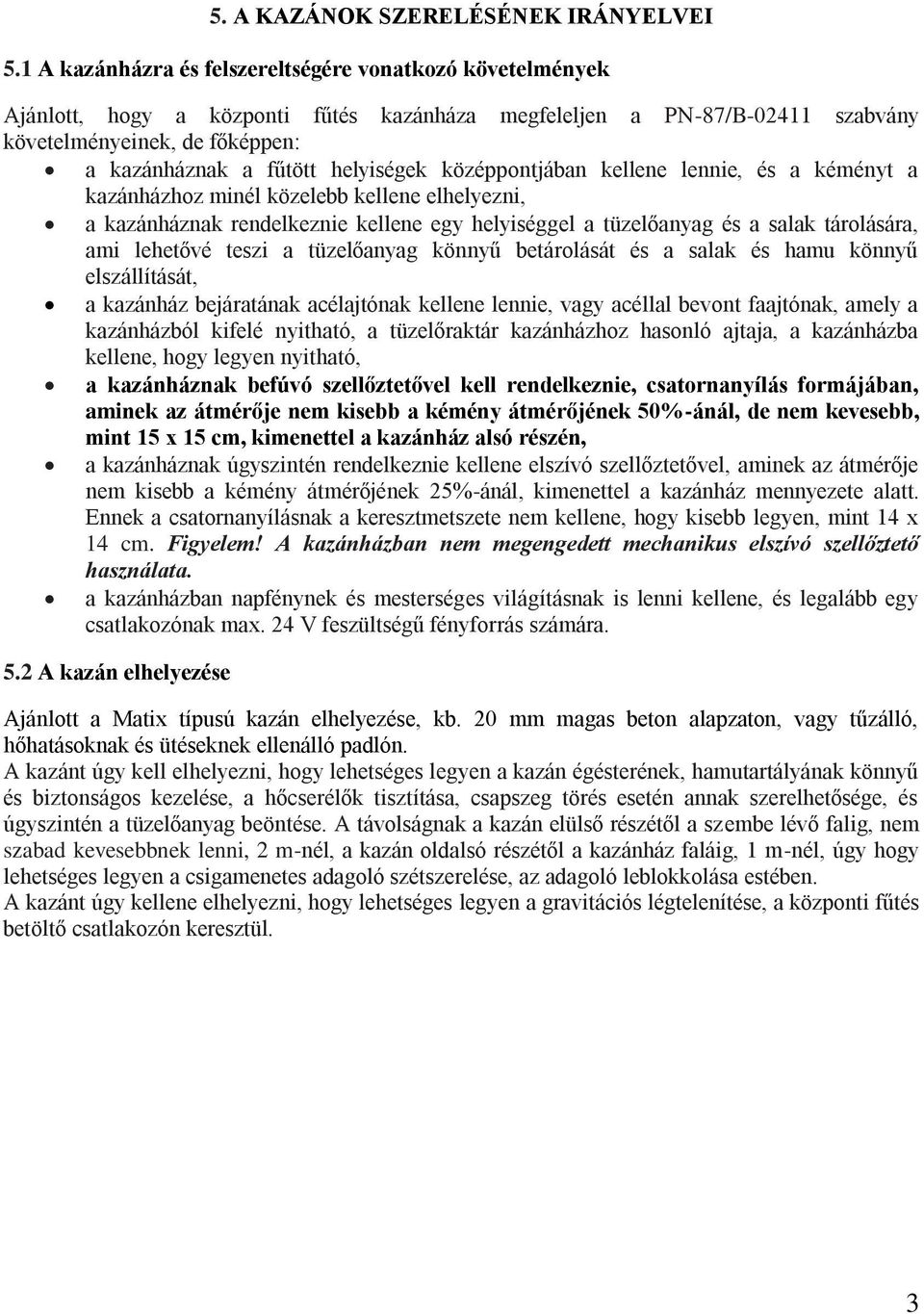

3 5. A KAZÁNOK SZERELÉSÉNEK IRÁNYELVEI 5.1 A kazánházra és felszereltségére vonatkozó követelmények Ajánlott, hogy a központi fűtés kazánháza megfeleljen a PN-87/B szabvány követelményeinek, de főképpen: a kazánháznak a fűtött helyiségek középpontjában kellene lennie, és a kéményt a kazánházhoz minél közelebb kellene elhelyezni, a kazánháznak rendelkeznie kellene egy helyiséggel a tüzelőanyag és a salak tárolására, ami lehetővé teszi a tüzelőanyag könnyű betárolását és a salak és hamu könnyű elszállítását, a kazánház bejáratának acélajtónak kellene lennie, vagy acéllal bevont faajtónak, amely a kazánházból kifelé nyitható, a tüzelőraktár kazánházhoz hasonló ajtaja, a kazánházba kellene, hogy legyen nyitható, a kazánháznak befúvó szellőztetővel kell rendelkeznie, csatornanyílás formájában, aminek az átmérője nem kisebb a kémény átmérőjének 50%-ánál, de nem kevesebb, mint 15 x 15 cm, kimenettel a kazánház alsó részén, a kazánháznak úgyszintén rendelkeznie kellene elszívó szellőztetővel, aminek az átmérője nem kisebb a kémény átmérőjének 25%-ánál, kimenettel a kazánház mennyezete alatt. Ennek a csatornanyílásnak a keresztmetszete nem kellene, hogy kisebb legyen, mint 14 x 14 cm. Figyelem! A kazánházban nem megengedett mechanikus elszívó szellőztető használata. a kazánházban napfénynek és mesterséges világításnak is lenni kellene, és legalább egy csatlakozónak max. 24 V feszültségű fényforrás számára. 5.2 A kazán elhelyezése Ajánlott a Matix típusú kazán elhelyezése, kb. 20 mm magas beton alapzaton, vagy tűzálló, hőhatásoknak és ütéseknek ellenálló padlón. A kazánt úgy kell elhelyezni, hogy lehetséges legyen a kazán égésterének, hamutartályának könnyű és biztonságos kezelése, a hőcserélők tisztítása, csapszeg törés esetén annak szerelhetősége, és úgyszintén a tüzelőanyag beöntése. A távolságnak a kazán elülső részétől a szembe lévő falig, nem szabad kevesebbnek lenni, 2 m-nél, a kazán oldalsó részétől a kazánház faláig, 1 m-nél, úgy hogy lehetséges legyen a csigamenetes adagoló szétszerelése, az adagoló leblokkolása estében. A kazánt úgy kellene elhelyezni, hogy lehetséges legyen a gravitációs légtelenítése, a központi fűtés betöltő csatlakozón keresztül. 3

4 5.3 A kazán kéménybe csatlakoztatása A kéménycsatorna kialakításának, úgymint a csatlakoztatásának, összhangban kell lenni a hatályban lévő szabványalapokkal. A kazánt acéllemezből készült füstcsatornával csatlakoztatjuk a kéményhez, amelyet tömítünk a kazán füstgáz kimeneti oldalán és a kémény bemeneti oldalán. A hossza lehetőség szerint mm. A kémény magasságának, átmérőjének, úgymint a kialakítása pontosságának, biztosítani kell a megkövetelt kéményhuzatot. A 1 kéménybe csak egy fűtőberendezés csatlakoztatható. A kémény használatra való megfelelőségét, erre jogosult kéményseprő szakember által kiállított és pecsételt irattal kell igazolni. Ilyen igazolás hiányában, az esetlegesen felmerülő működésbeli problémák miatt sem a gyártó, sem pedig a forgalmazó nem válal felelőséget, valamint a garanciua megvonását vonja maga után. A túl gyenge kéményhuzat vízgőz lerakódást okoz a hőcserélőben, ami a kazán gyors elhasználódásához vezet, és úgyszintén okozhat füstölgést a kazán felső ajtaján és az ellenőrzőnyílásokon keresztül. A kémény átmérője: A megfelelő kéményátmérő méretét a következő egyenlet szerint lehet kiszámítani: F = Q 25 x H [ cm²] ahol: F - kémény átmérője [cm²] Q - kazán teljesítménye [kw] H - kémény magassága [m] Nem ajánlott 14 x 25 cm-nél kisebb átmérőjű kémény használata, és a kéménynek legalább 7 m magasnak kellene lenni, abban az esetben is, ha a számítások kisebb átmérőt vagy magasságot adnak meg. A kazán nem követeli meg kéménybetét használatát, ajánlottak viszont egész évi üzemelés esetében (használati melegvíz bojler melegítése), mivel a kazán munkája nyáron, alacsony paramétereken, kondenzátum lecsapódását okozhatja. A széllökésen elleni védelem miatt legalább 1,5 m, magas tetők esetében 0,5 m a tetőgerinc fölött. Ajánlott kéményhuzat szabályozó beszerelése, amelynek a feladata a kéményhuzat állandó fenntartása, környezeti körülményektől (szél) függetlenül. Túl erős kéményhuzat esetében, megnőhet a tüzelőanyag fogyasztás. 5.4 A kazán fűtőrendszerbe való csatlakoztatása A kazánt galléros vagy menetes csatlakozókkal kell csatlakoztatni a fűtőrendszerre, másfajta szerelési mód alkalmazása a jótállás elvesztésével jár. A nyitott melegvízüzemű központi fűtés rendszerek, és a használati melegvíz rendszerek biztosítását a hatályban lévő szabványalapokkal összhangban kell elvégezni. Szükségszerű három vagy négyutas keverőszelep használata (a túl gyors vízkeringetés, a beadott hőmérséklet elérésére, nagy tüzelőanyag veszteségeket eredményezhet). Keverőszelep használata, védi a kazánt a túl alacsony hőmérsékletű visszatérő víztől, és a kazánban kondenzálódó víztől, ami növeli a kazán élettartamát. A kazánnál 2 bar-os biztonsági szelep használata szükséges. A kiegyenlítő tartály térfogatát, legkevesebb a központi fűtés teljes rendszerében lévő víz mennyiségének 4 %-ában kell megállapítani. A biztonsági felszálló és leszálló vezetékekre, ahogy a keringető vezetékekre sem szabad elzáró - OFF szelepet szerelni. Ezeket a vezetékeket és tartályokat úgy kell biztosítani, hogy ne fagyjanak be. A kazán elektromos rendszerbe való bekötése meg kell, hogy feleljen a PN/-89/E valamint a magyar szabvány feltételeinek. A kazán 6 A-os biztosítékkal van védve. A kazánt földelt, 10 A-os biztosítékkal védett, csatlakozóba szükséges csatlakoztatni, és a KF rendszert földeléssel kell 4 összekötni.
