1 ADATLAP ESŐVÍZGYŰJTŐ TARTÁLYOK A zárt flexibilis tartályaink RCY Franciaországban, Louhans-i (71) vállalatunkban készülnek és anyagösszetételük 100 % -ban újrahasznosítható. A zárt flexibilis tartály előnyei : - Sokkal gazdaságosabb, mint egy földalatti és merev tartály - A telepítés gyors és egyszerű - Mozgatható - Nincs párolgás, sem víztérfogat átalakulás - Nem igényel karbantartást - Építési munkálatok vagy építési engedély nem szükséges Minden esővíz tartályunkra 5 éves garanciát vállalunk.

2 RCY 900 ANYAG Zárt flexibilis tartályok Az RCY 900 alapanyag, zöld szín, 0,5-30m 3 tartályokra. A bevonat nagy szakítószilárdságú, erősítő szálakat tartalmaz és UV álló felületi kezelést kap. AZ RCY 900 ANYAG TECHNIKAI PARAMÉTEREI Alap szövet... 2x1100 dtex PES HT Súly g/m² DIN EN ISO Bevonat... PVC Törési szilárdság CH(W)/TR(F) /400 dan/5cm DIN EN ISO 1421 Szakítószilárdság CH(W)/TR(F)... 55/50 dan DIN Tapadás... min.10 IVK 3.13 Szélsőséges hőmérsékleti használat C/+70 C DIN EN

3 TELEPÍTÉS / SZÉTSZERELÉS 1 TARTÁLY TELEPÍTÉSI TANÁCSOK A tartály aljzataként egy sima, vízszintes felületre van szükség. Ezt laza talajból, vagy homokból kell kialakítani. Ajánlott a tartály alá egy alátétfóliát elhelyezni. A tartályt úgy kell pozicionálni, hogy a szelepek a megfelelő használati irányba (pozicióba) legyenek. Sohasem szabad a szelepeknél vagy a sarkoknál emelni-húzni a tározót! 2 TÖLTÉS ÉS ÜRÍTÉS A töltés és ürítés a szelepen keresztül történik. TÖLTÉS: Az esővíz töltő csövet csatlakoztatni kell a tartályhoz. A töltés történhet a tartályba a felülről illetve oldalsó csatlakozással, attól függően, milyen típusú tartály áll rendelkezésre. Az esővíz gravitációs úton kerül a tartályba a töltőcsövön keresztül. Amikor a tartály telítődik, a többlet esővíz mennyiség a túlfolyón keresztül távozik.

4 Fontos: Ez egy flexibilis tartály, mely nyomás alatt torzulhat. Tehát, a maximális töltési szint elérésekor, a tartályt le kell választani minden töltőerőtől a szelep zárásával. A tartály nem minden esetben kell, hogy folyamatosan csatlakoztatva legyen a vízrendszerre. ÜRÍTÉS : A tartály kimeneti szelepére szivattyú csatlakoztatható. 3 SPECIÁLIS HASZNÁLATI FELTÉTELEK A tartály csak esővízzel tölthető. 4 KARBANTARTÁS Általában a tartályok nem igényelnek különösebb karbantartást, kivéve a tisztítást és helyreállítást.

5 ESŐVÍZ TARTÁLY FELSZERELTSÉGE M3 TARTÁLYOK 1 hegesztett nyílás 146 mm átmérővel és csavaros kupakkal 1 DN 25 szelep 1 DN 32 túlfolyó 4 megerősített sarkok OPCIÓ: ALÁTÉTFÓLIA Anyag : 600 gr/ m² Az anyag gyártható dimenziói 1100 gr/m² vagy 1300 gr /m² és egyéni kívánságokhoz igazítható További választható tartozékok: túlfolyó, szelep DN

6 A FELSŐ BEGYŰJTŐVEL RENDELKEZŐ ESŐVÍZ TARTÁLY FELSZERELTSÉGE M3 RACCORDEE FELSŐ BEGYŰJTŐS TARTÁLY PAR LE DESSUS 1 hegesztett nyílás 146 mm átmérővel és csavaros kupakkal 1 DN 25 szelep 1 vízhatlan válaszfalszerelés DN 32 + könyök 1 begyűjtő + 2 csúcs + gyűrűk + 3 m DN 40 cső 4 megerősített sarkok OPCIÓ: ALÁTÉTFÓLIA Anyag : 600 gr/ m²

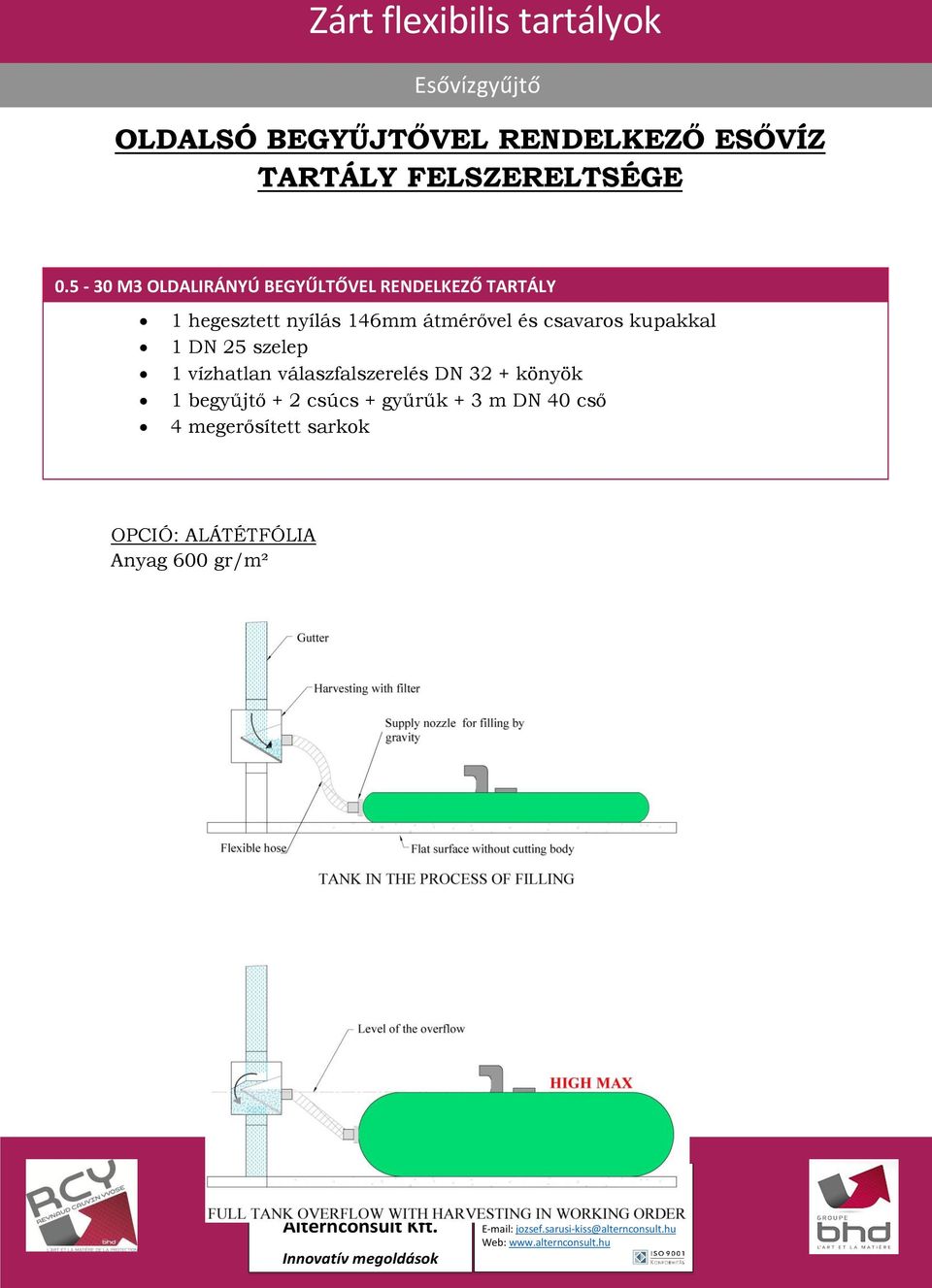

7 OLDALSÓ BEGYŰJTŐVEL RENDELKEZŐ ESŐVÍZ TARTÁLY FELSZERELTSÉGE M3 OLDALIRÁNYÚ BEGYŰLTŐVEL RENDELKEZŐ TARTÁLY 1 hegesztett nyílás 146mm átmérővel és csavaros kupakkal 1 DN 25 szelep 1 vízhatlan válaszfalszerelés DN 32 + könyök 1 begyűjtő + 2 csúcs + gyűrűk + 3 m DN 40 cső 4 megerősített sarkok OPCIÓ: ALÁTÉTFÓLIA Anyag 600 gr/m²

8 AZ ESŐVÍZ BEGYŰJTŐ ADATLAPJA A begyűjtőt 100 mm-es vagy 80 mm-es csatornára és 85 m²-ig terjedő tetőre tervezték. RCY EAU GYŰJTŐ Ez magában foglalja a következőket: 1 oldalsó bordázott kivezetés 1 ¼ D40 mm a flexibilis tartályhoz való kapcsolódásra Ez magában foglal egy acél szűrőrácsot kis bilincsekkel A gyűjtő és a tartály közötti összekötő cső (kompressziós csúcson keresztüli illesztés) Helyreállítási teljesítmény 85%-ig Könnyű tisztítás PE kimenet Ø 40 mm

9 ADATLAP KERTÉSZETI SZIVATTYÚK Jet 601 szivattyú + AL-KO Hydrocontrol Rendszer Ideális szivattyú a kert öntözésére Aspirációs készlettel szállítva (7 méter cső, Ø 1 ) Ez a szivattyú Hydrocontrol Rendszerrel van szerelve, hogy megelőzze a vízhiányt. Ha a tartály üres, a szivattyú automatikusan kikapcsol Az esővíztartály kimeneteli nyílására kell csatlakoztatni A JET 601 SZIVATTYÚ + HYDROCONTROL RENDSZER TECHNIKAI ADATAI o Motor / Teljesítmény: 600 W o A kiáramlás maximális magassága: 35 méter / 3.5 bar o Maximális kiáramlás: liter/ óra o Maximális aspirációs magasság: 9 méter o Hidraulikus rendszer: 1 emelet o Aspirációs cső Ø: 1 o Súly (megközelítőleg): 6.4 kg

10 Jet F1000 szivattyú + AL-KO Hydrocontrol Rendszer Ideális szivattyú a kert öntözésére Aspirációs készlettel szállítva (7 méter cső, Ø 1 ) Ez a szivattyú Hydrocontrol Rendszerrel van szerelve, hogy megelőzze a vízhiányt. Ha a tartály üres, a szivattyú automatikusan kikapcsol Az esővíztartály kimeneteli nyílására kell csatlakoztatni A JET F1000 SZIVATTYÚ + HYDROCONTROL RENDSZER TECHNIKAI ADATAI o Motor / Teljesítmény: W o A kiáramlás maximális magassága: 48 méter / 4.8 bar o Maximális kiáramlás: liter / óra o Maximális aspirációs magasság: 9 méter o Hidraulikus rendszer: 1 emelet o Aspirációs cső Ø : 1 o Súly (kb.) : 11.0 kg

11 HWF 1300 INOX AL-KO Surpressor Ideális szivattyú a kert öntözésére valamint a WC és mosógép vizének elvezetésére (egyszintű házak számára) Automata szivattyú Aspirációs készlettel szállítva (7méter cső) Az esővíz tartály kimeneteli nyílására kell csatlakoztatni A HWF 1300 INOX SURPRESSOR TECHNIKAI ADATAI o Motor / Teljesítmény : W o A kiáramlás maximális magassága: 50 méter / 5 bar o Maximális kiáramlás: liter/ óra o Maximális aspirációs magasság: 9 méter o Hidraulikus rendszer: 1 emelet o Aspirációs cső Ø: 1 o Súly (kb.): 18.0 kg o A tartály kapacitása: 20 liter o Tartály: Rozsdamentes acél

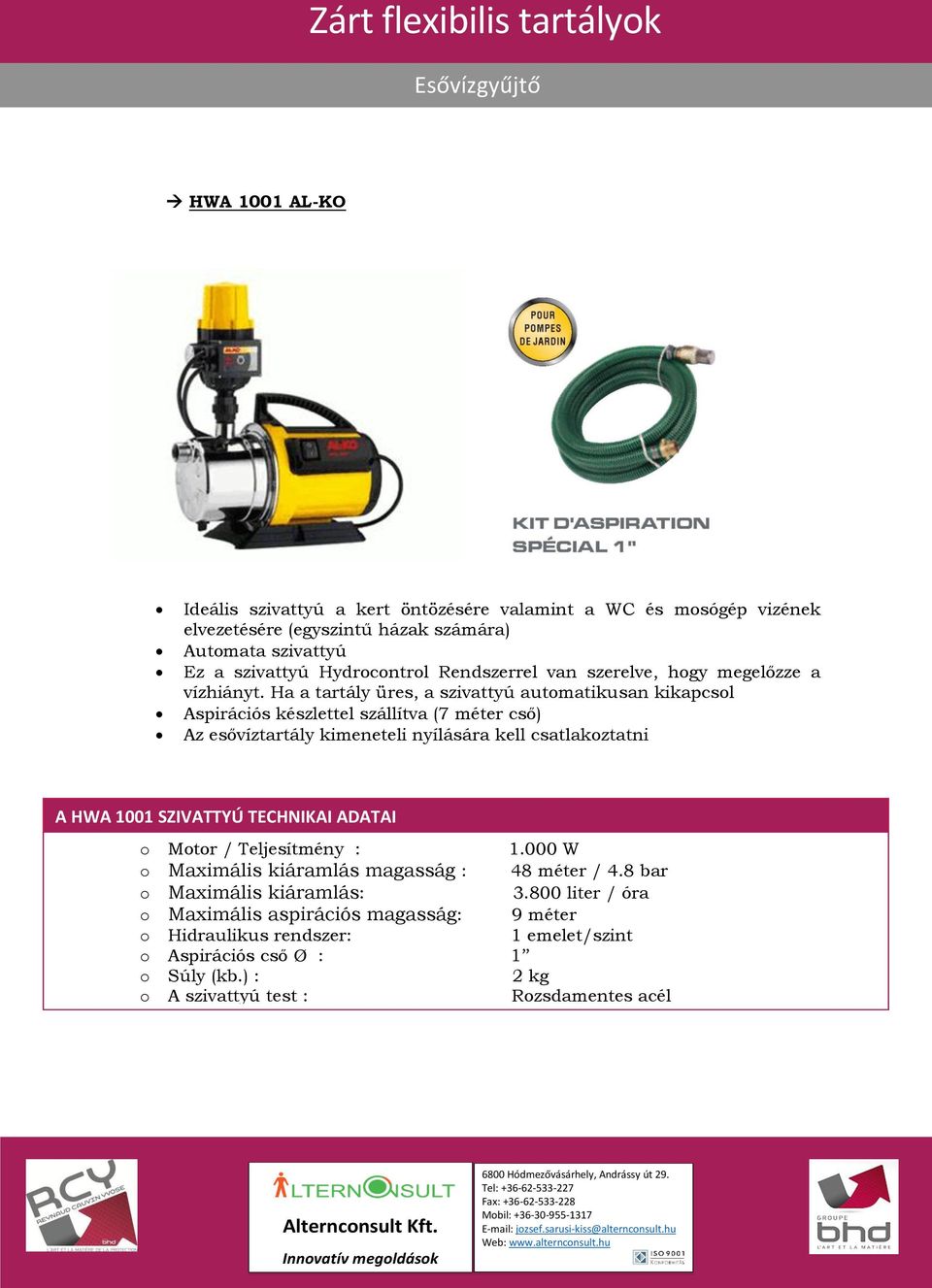

12 HWA 1001 AL-KO Ideális szivattyú a kert öntözésére valamint a WC és mosógép vizének elvezetésére (egyszintű házak számára) Automata szivattyú Ez a szivattyú Hydrocontrol Rendszerrel van szerelve, hogy megelőzze a vízhiányt. Ha a tartály üres, a szivattyú automatikusan kikapcsol Aspirációs készlettel szállítva (7 méter cső) Az esővíztartály kimeneteli nyílására kell csatlakoztatni A HWA 1001 SZIVATTYÚ TECHNIKAI ADATAI o Motor / Teljesítmény : W o Maximális kiáramlás magasság : 48 méter / 4.8 bar o Maximális kiáramlás: liter / óra o Maximális aspirációs magasság: 9 méter o Hidraulikus rendszer: 1 emelet/szint o Aspirációs cső Ø : 1 o Súly (kb.) : 2 kg o A szivattyú test : Rozsdamentes acél

13 HWF 1400 INOX AL-KO Ideális szivattyú a kert öntözésére valamint a WC és mosógép vizének elvezetésére (egyszintű házak számára) Automata szivattyú Aspirációs készlettel szállítva (7méter cső) Az esővíz tartály kimeneteli nyílására kell csatlakoztatni A HWF 1400 INOX TECHNIKAI ADATAI o Motor / Teljesítmény: W o Maximális kiáramlás magasság: 60 méter / 6.0 bar o Maximális kiáramlás: liter/ óra o Maximális aspirációs magasság: 7 méter o Hidraulikus rendszer: 5 emelet o Aspirációs cső Ø: 1 o A tartály kapacitása: 20 liter o Súly (kb.): 19.8 kg o Tartály: Rozsdamentes acél
