3 ÁLTALÁNOS ADATOK Befoglaló méretek XP 2.5 V XP 2.5 H Főbb paraméterek XP 2.5 V XP 2.5 H Teljes felülete 2,528 m 2 2,528 m 2 Apertúra felülete 2,256 m 2 2,259 m 2 Abszorber felülete 2,227 m 2 2,242 m 2 η 0 * 0,791 0,791 a 1 * 3,104 W/(m 2 K) 2,717 W/(m 2 K) a 2 * 0,022 W/(m 2 K 2 ) 0,032 W/(m 2 K 2 ) Kollektor folyadékmennyisége 2,1 l 2,5 l Max üzemi nyomás 6 bar 6 bar Nettó tömeg 48 kg 48 kg IAM (50 ) 0,926 0,95 Fajlagos hőteljesítmény 6,9 KJ/(m 2 K) 7,63 KJ/(m 2 K) * az aperture felületre vonatkoztatott érték 3 Oktatási anyag XP 2.5V XP 2.5 H

4 HATÉKONYSÁGI GÖRBÉK 4 Oktatási anyag XP 2.5V XP 2.5 H

5 TELJESÍTMÉNY GÖRBÉK 5 Oktatási anyag XP 2.5V XP 2.5 H

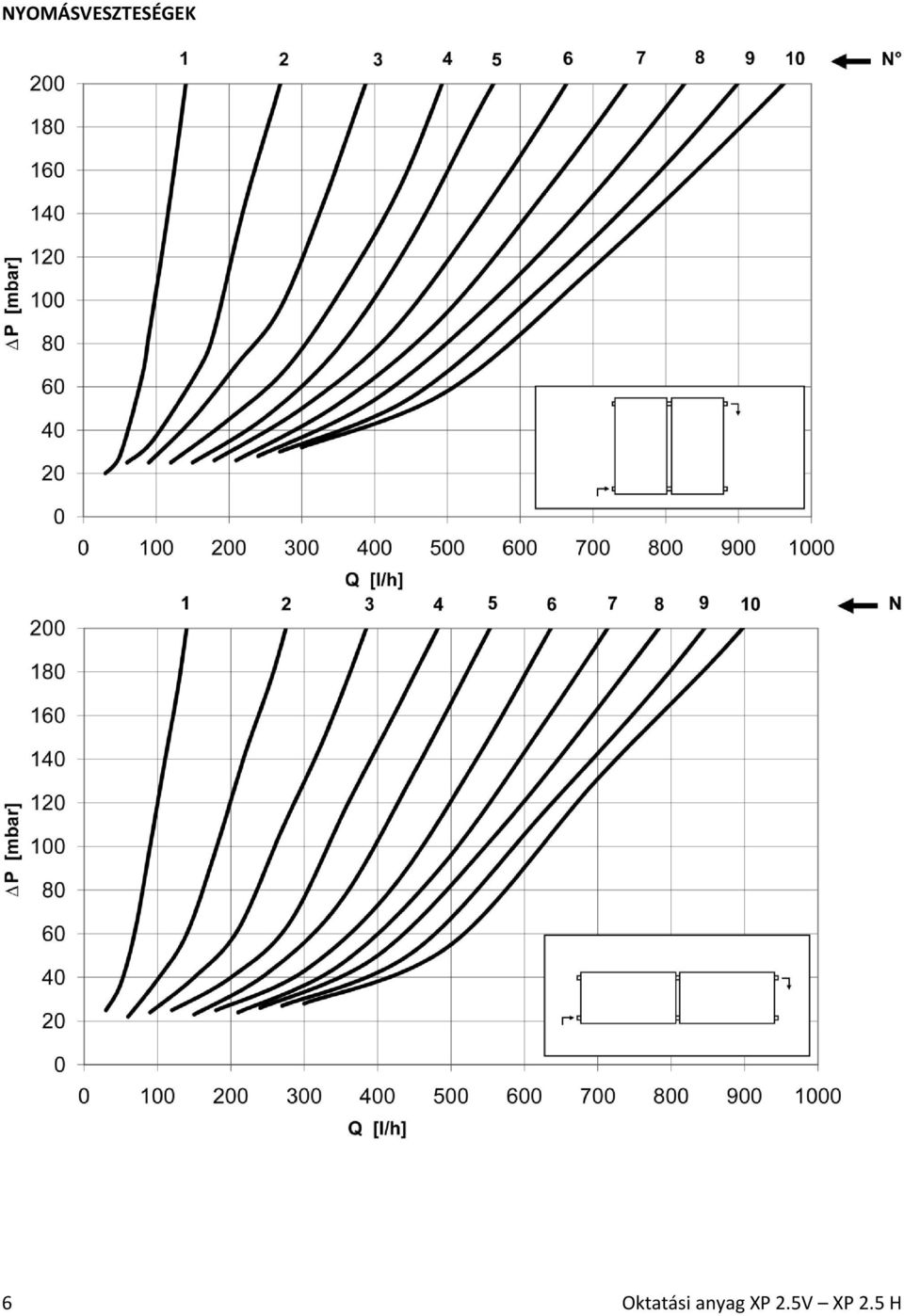

6 NYOMÁSVESZTESÉGEK 6 Oktatási anyag XP 2.5V XP 2.5 H

7 FELÉPÍTÉS Sorsz. Leírás 1 3,2 mm vastagságú edzett üveg, szilikonnal ragasztva az aluminium oldallapokhoz 2 Műanyag sarokelem ventillációs nyílással 3 Szilikon rész amely a szélsőséges körülmények között is biztosítja a stabilitást 4 Aluminium profil 5 Hidraulikus csatlkozó dupla gumigyűrűs, klipszes csatlakozási lehetőséggel 6 Műanyag sarokelem 7 Réz abszorberréteg ultrahangos hegesztéssel csatlakoztatva a kollektor kapilláris csövéhez 8 Tömítés 9 18 mm es rézcsőből készült S alakú csőhálózat 10 Also szigetelőréteg 50 mm es Rockwoollal, oldalsó szigetelőréteg 20 mm es Rockwoollal 11 Horganyzott aluminium hátlap 7 Oktatási anyag XP 2.5V XP 2.5 H

8 HIDRAULIKUS CSATLAKOZÁS A kollektorokat az alábbiak szerint lehet egymáshoz csatalakoztatni: 10 kollektorig lehet átlósan csatlakoztatni 5 kollektorig lehet azonos oldalon csatlakoztatni Max 10 Max 10 Max 5 Max 5 8 Oktatási anyag XP 2.5V XP 2.5 H

9 A kollektorokat párhuzamosan, vagy sorba kötve egyaránt lehet telepíteni (ajánljuk, hogy lehetőleg maximum két sorba történjen a telepítés, mert azon túl megnő a kollektor vesztesége). A párhuzamos sorok telepítésekor ha minden sorban azonos mennyiségű kollektor van, és hidraulikai szempontból jól meg vannak választva a csődimenziók, akkor nem szükséges hidraulikai kiegyenlítők beépítése (Tichelmann rendszer). 9 Oktatási anyag XP 2.5V XP 2.5 H

10 Könyök csatlakozóelem: Anyag (Anya) Anyag (Olive) Anyag (könyök) O gyűrű Brass CW617N Brass CW614N Brass CW617N EPDM 10 Oktatási anyag XP 2.5V XP 2.5 H

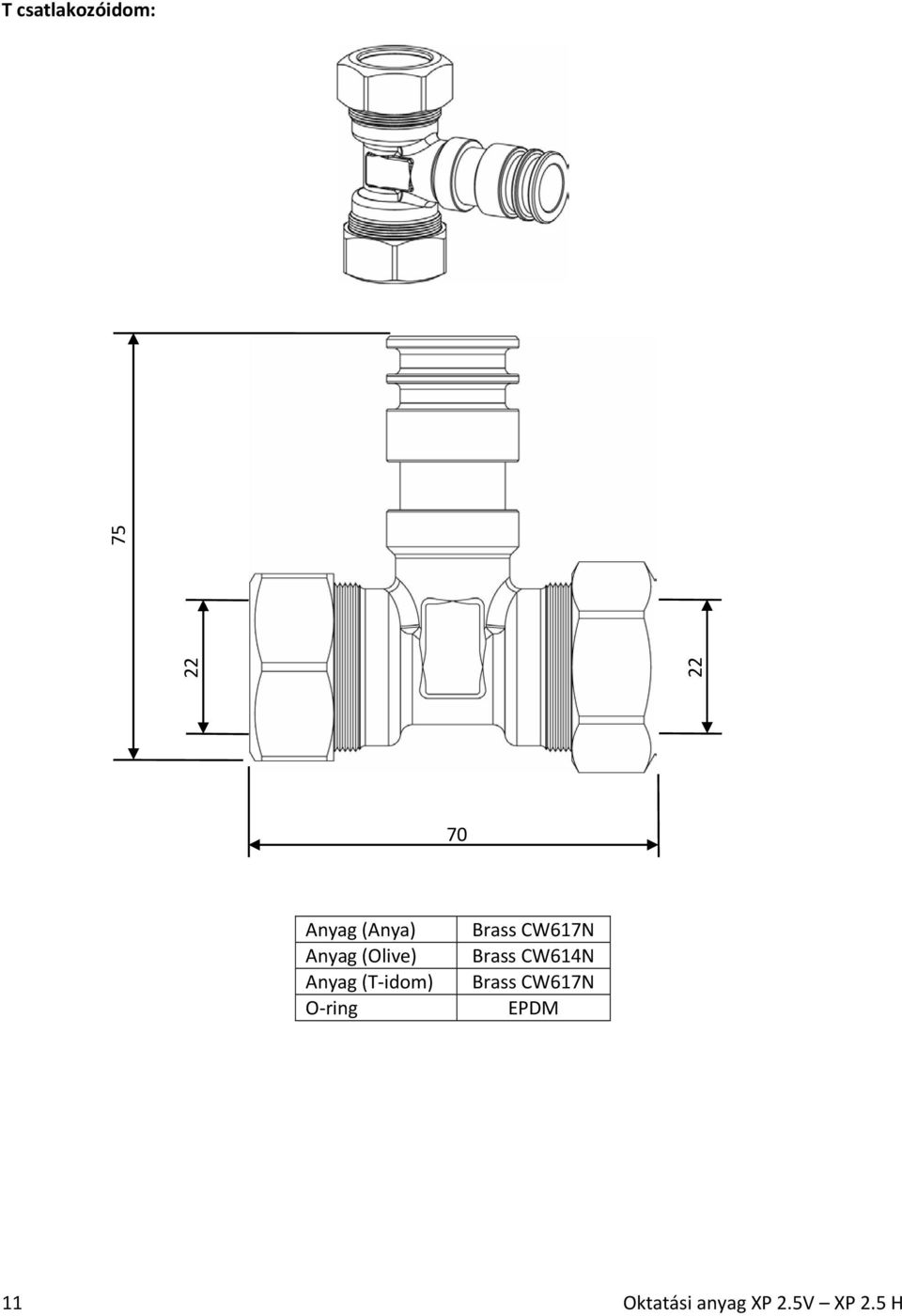

11 T csatlakozóidom: Anyag (Anya) Anyag (Olive) Anyag (T idom) O ring Brass CW617N Brass CW614N Brass CW617N EPDM 11 Oktatási anyag XP 2.5V XP 2.5 H

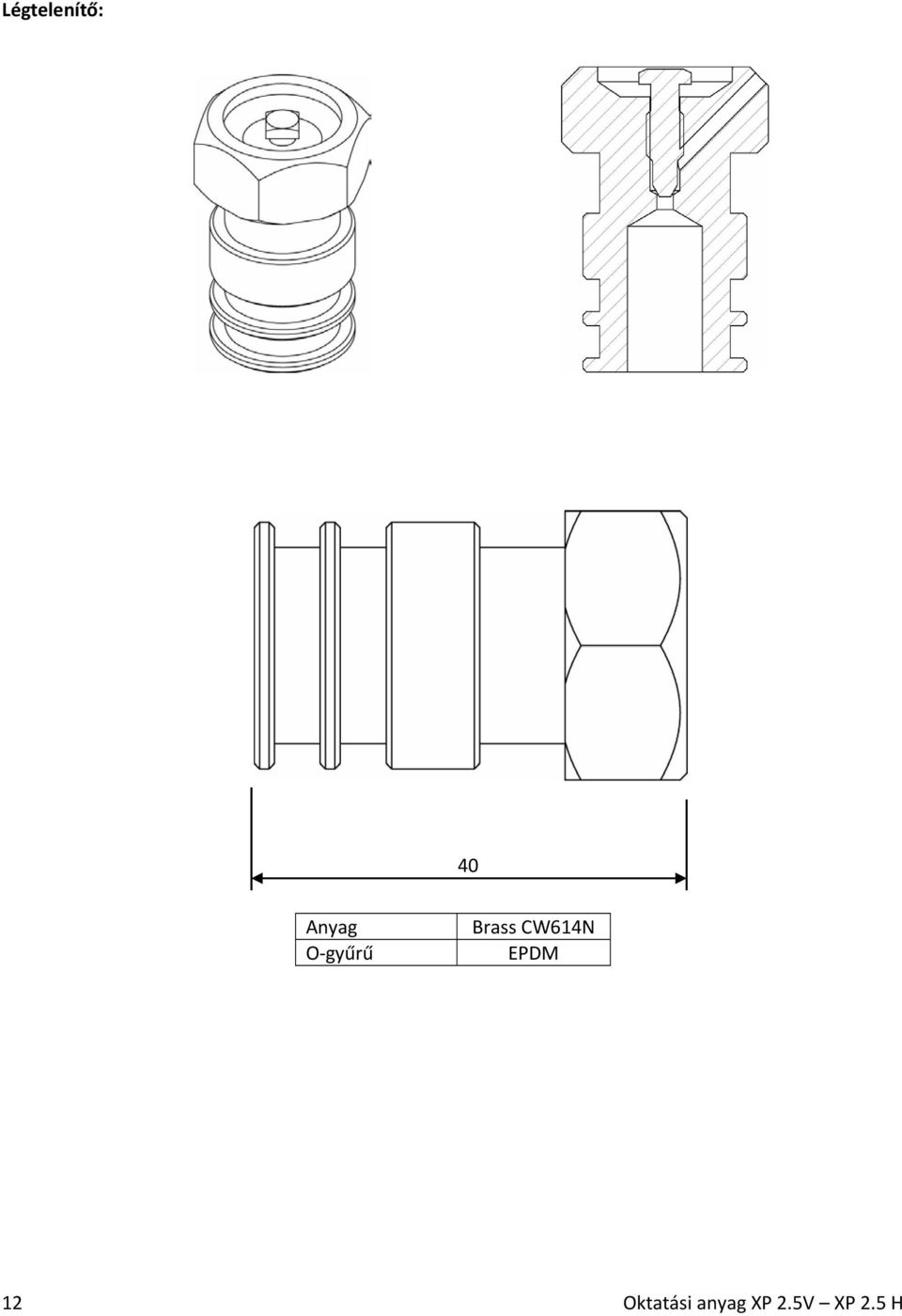

12 Légtelenítő: 40 Anyag O gyűrű Brass CW614N EPDM 12 Oktatási anyag XP 2.5V XP 2.5 H

13 Kompenzátoros kollektor közcsavar: 110 Anyag O gyűrű rozsdamentes acél EPDM 13 Oktatási anyag XP 2.5V XP 2.5 H

14 FELSZERELŐ KÉSZLETEK New connection are single rail code for every collector and different kind of fixing structure according type of roof ) 2 x 1195 mm hosszú sín (XP 2.5V) vagy 2 x 2305 mm hosszú sín (XP 2.5H) 2) 4 x csavar 3) 2 x tetőrögzítő elem 4) 4 x rögzítő fül 5) 2 x 295 mm csatlakozó sín 1195 (XP 2.5V) 2305 (XP 2.5 H) Oktatási anyag XP 2.5V XP 2.5 H

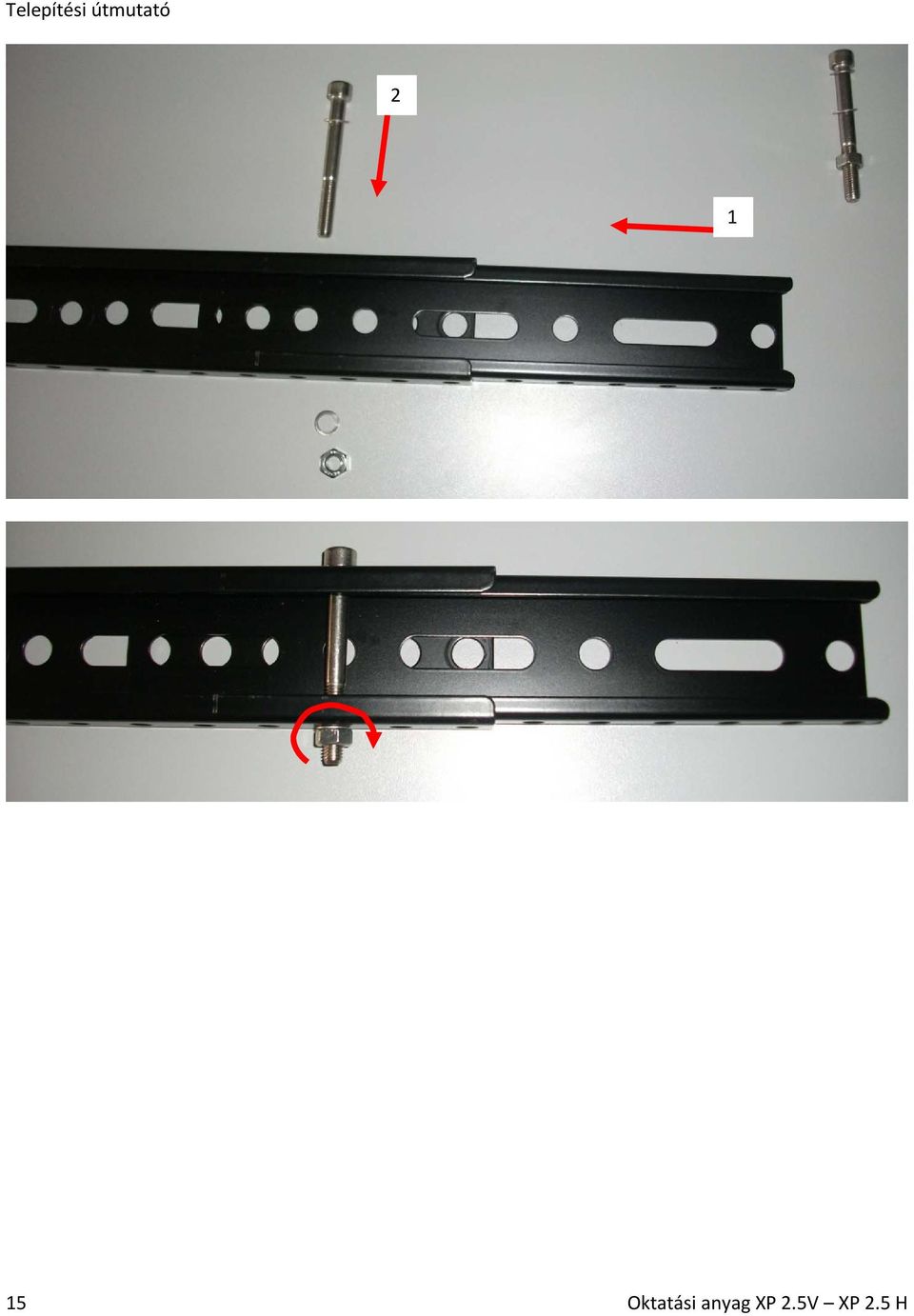

15 Telepítési útmutató Oktatási anyag XP 2.5V XP 2.5 H

16 Oktatási anyag XP 2.5V XP 2.5 H

17 XP 2.5 V LAPOS TETŐRE ALKALMAZHATÓ FELSZERELŐ KÉSZLET L Kollektorok L β mm N ø H (mm) 30 X = 60 Y = 60 A = 3 B = X = 135 Y = 135 A = 6 B = X = 360 Y = 335 A = 15 B = X = 510 Y = 485 A = 21 B = Oktatási anyag XP 2.5V XP 2.5 H

18 D W D 1795 C Z C Dőlésszög mm N ø 30 Z = 110 W = 110 C = 5 D = 5 35 Z = 110 W = 185 C = 5 D = 8 40 Z = 110 W = 260 C = 5 D = Z = 110 W = 260 C = 5 D = Oktatási anyag XP 2.5V XP 2.5 H

19 A felszerelő készlet telepítési távolságai: A B A A B A A B B A A B C C B A Kollektorok száma A B C Oktatási anyag XP 2.5V XP 2.5 H

20 XP 2.5 H LAPOS TETŐRE ALKALMAZHATÓ FELSZERELŐ KÉSZLET L Kollektorok L β mm N ø H (mm) 30 X = 60 Y = 60 A = 3 B = X = 185 Y = 185 A = 8 B = X = 285 Y = 285 A = 12 B = X = 335 Y = 385 A = 14 B = Oktatási anyag XP 2.5V XP 2.5 H

21 D W D 995 C Z C Dőlésszög mm N ø 30 Z = 110 W = 185 C = 5 D = 8 35 Z = 110 W = 260 C = 5 D = Z = 110 W = 185 C = 5 D = 8 45 Z = 110 W = 260 C = 5 D = Oktatási anyag XP 2.5V XP 2.5 H

22 A felszerelő készlet telepítési távolságai: A B A A B C A A B C C A Kollektorok száma A B C Oktatási anyag XP 2.5V XP 2.5 H

23 XP 2.5 V SLOOPED ROOF 1565±100 L 175 Kollektorok L A felszerelő készlet telepítési távolságai: A B A A B C A A B C C A Kollektorok száma A B C Oktatási anyag XP 2.5V XP 2.5 H

24 XP 2.5 H SLOOPED ROOF 650±100 L 175 Kollektorok L A felszerelő készlet telepítési távolságai: A B A A B C A A B C C A Kollektorok száma A B C Oktatási anyag XP 2.5V XP 2.5 H

25 Rögzítőfülek elhelyezése: Inox rögzítőfül Ferdetetős rögzítő készlet alacsonycserepű tetőhöz 25 Oktatási anyag XP 2.5V XP 2.5 H
