Méretek (Szélesség x Mélység x Magasság) (mm) Gőz- csatlakozás DN25 DN25 DN25 DN x240x710. DN40 DN40x2 DN40x4

Átírás

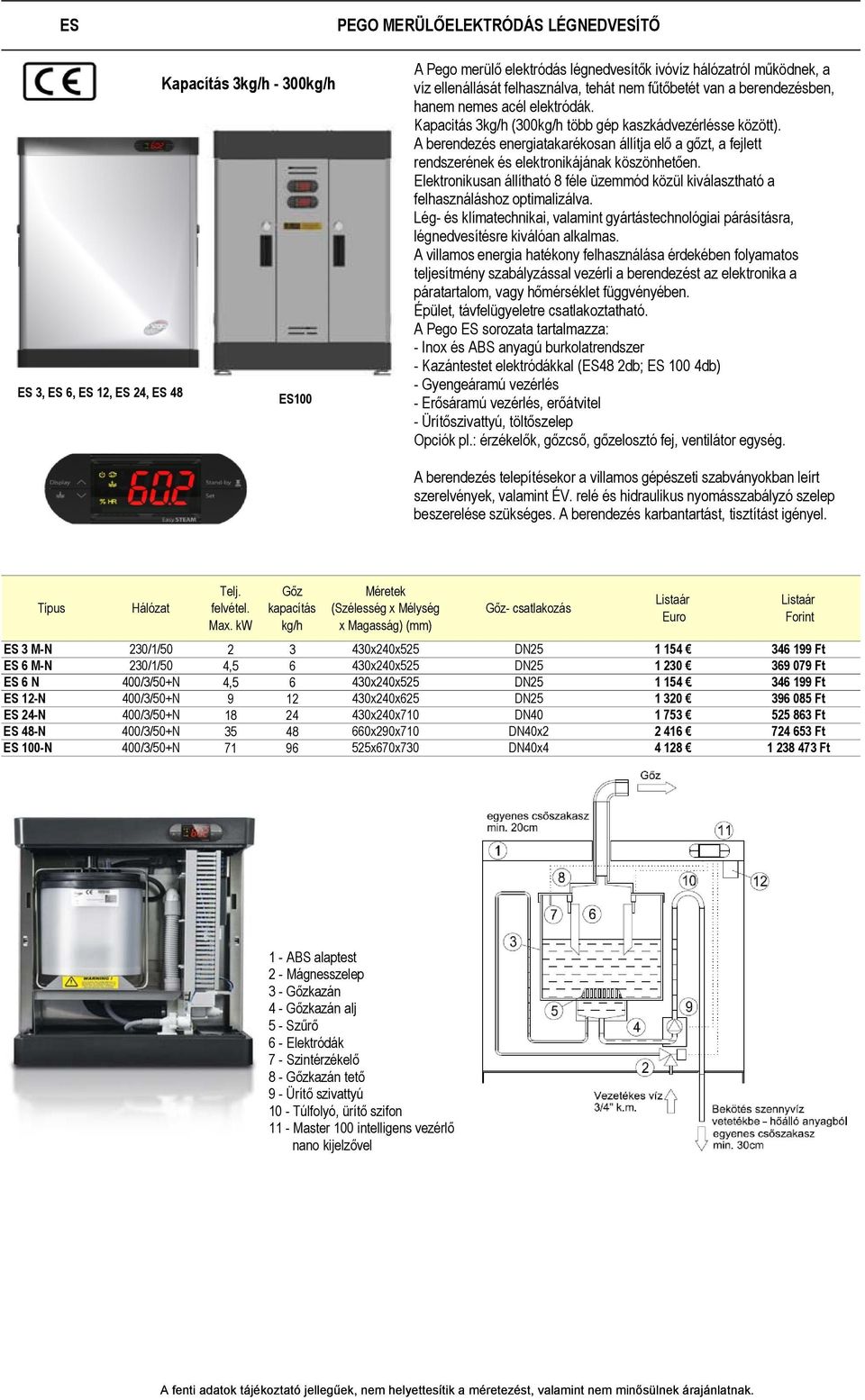

1 ES Kapacítás 3kg/h - 300kg/h ES 3, ES 6, ES 12, ES 24, ES 48 ES100 PEGO MERÜLŐELEKTRÓDÁS LÉGNEDVESÍTŐ A Pego merülő elektródás légnedvesítők ivóvíz hálózatról működnek, a víz ellenállását felhasználva, tehát nem fűtőbetét van a berendezésben, hanem nemes acél elektródák. Kapacitás 3kg/h (300kg/h több gép kaszkádvezérlésse között). A berendezés energiatakarékosan állítja elő a gőzt, a fejlett rendszerének és elektronikájának köszönhetően. Elektronikusan állítható 8 féle üzemmód közül kiválasztható a felhasználáshoz optimalizálva. Lég- és klímatechnikai, valamint gyártástechnológiai párásításra, légnedvesítésre kiválóan alkalmas. A villamos energia hatékony felhasználása érdekében folyamatos teljesítmény szabályzással vezérli a berendezést az elektronika a páratartalom, vagy hőmérséklet függvényében. Épület, távfelügyeletre csatlakoztatható. A Pego ES sorozata tartalmazza: - Inox és ABS anyagú burkolatrendszer - Kazántestet elektródákkal (ES48 2db; ES 100 4db) - Gyengeáramú vezérlés -Erősáramú vezérlés, erőátvitel -Ürítőszivattyú, töltőszelep Opciók pl.: érzékelők, gőzcső, gőzelosztó fej, ventilátor egység. A berendezés telepítésekor a villamos gépészeti szabványokban leírt szerelvények, valamint ÉV. relé és hidraulikus nyomásszabályzó szelep beszerelése szükséges. A berendezés karbantartást, tisztítást igényel. Típus Hálózat Telj. felvétel. Max. kw Gőz kapacítás kg/h Méretek (Szélesség x Mélység x Magasság) Gőz- csatlakozás ES 3 M-N 230/1/ x240x525 ES 6 M-N 230/1/50 4, x240x525 ES 6 N 400/3/50+N 4, x240x525 ES 12-N 400/3/50+N x240x625 ES 24-N 400/3/50+N x240x710 ES 48-N 400/3/50+N x290x710 ES 100-N 400/3/50+N x670x730 DN40 DN40x2 DN40x Ft Ft Ft Ft Ft Ft Ft 1 - ABS alaptest 2 - Mágnesszelep alj 5 - Szűrő 6 - Elektródák 7 - Szintérzékelő 8 - tető 9 - Ürítő szivattyú 10 - Túlfolyó, ürítő szifon 11 - Master 100 intelligens vezérlő nano kijelzővel

2 ES-W (WELLNESS) PEGO MERÜLŐELEKTRÓDÁS WELLNESS GŐZGENERÁTOR A Pego merülő elektródás gőzgenerátorok ivóvíz hálózatról működnek, a víz ellenállását felhasználva, tehát nem fűtőbetét van a berendezésben, hanem nemesacél elektródák. Az ES - W berendezés tartalmazza a teljes gőzkabin vezérlést, hőmérséklet szabályzást, szellőztetésvezérlést, aromaadagolást. A berendezések aromaadagolója precíz illatadagolást tesz lehetővé, különböző koncentrációjú illatanyagok esetén is. A berendezés energiatakarékosan állítja elő a gőzt, a fejlett rendszerének és elektronikájának köszönhetően. A villamos energia hatékony felhasználása érdekében folyamatos teljesítmény szabályzással vezérli a berendezést az elektronika a páratartalom, vagy hőmérséklet függvényében. A Pego ES-W sorozata tartalmazza: -Inox és ABS anyagú burkolatrendszer -Kazántestet elektródákkal (ES48 2db; ES 100 4db) -Aromaadagoló szett -Gyengeáramú vezérlés -Erősáramú vezérlés, erőátvitel -Ürítőszivattyú, töltőszelep -Hőmérsékletérzékelő (NTC) Opciók pl.: érzékelők, gőzcső, gőzelosztó fej. A berendezéshez telepítésekor a villamos és gépészeti szabványokban leírt szerelvények, valamint ÉV. relé és hidraulikus nyomásszabályzó szelep beszerelése szükséges. A berendezés karbantartást, tisztítást igényel. Típus Hálózat Telj. felvétel. Max. kw Gőz kapacítás kg/h Méretek (Szélesség x Mélység x Magasság) Gőz-csatlakozás ES 3 M-N-W 230/1/ x240x Ft ES 6 M-N-W 230/1/50 4, x240x Ft ES 6 N-W 400/3+N/50 4, x240x Ft ES 12-N-W 400/3/+N/ x240x Ft ES 24-N-W 400/3+N/ x240x710 DN Ft ES 48-N-W 400/3/+N/ x290x710 DN40* Ft ES 100-N-W 400/3+N/ x670x730 DN40* Ft H = Magasság W = Szélesség D = Mélység 400ES 400ES 400ES 400ES 400ES 400ES 400ES Típus 3MN 6MN 6N 12N 24N 48N 100N Szélesség Mélység Magasság

3 OEM EGYEDI GŐZÖS LÉGNEDVESÍTŐ BERENDEZÉS TÁVVEZÉRLŐ EGYSÉGGEL (ALJAZTRA SZERELHETŐ / OLDALFALRA SZERELHETŐ) Aljzatra szerelhető A Pego merülő elektródás gőzgenerátorok ivóvíz hálózatról működnek, a víz ellenállását felhasználva, tehát nem fűtőbetét van a berendezésben, hanem nemes acél elektródák. A berendezés energiatakarékosan állítja elő a gőzt, a fejlett rendszerének és elektronikájának köszönhetően. A villamos energia hatékony felhasználása érdekében folyamatos teljesítmény szabályzással vezérli a berendezést az elektronika a páratartalom, vagy hőmérséklet függvényében. A Pego ES - OEM sorozata tartalmazza: - Kazántestet elektródákkal - Gyengeáramú vezérlés -Ürítőszivattyú, töltőszelep Opciók pl.: érzékelők, gőzcső, gőzelosztó fej, erősáramú - erőátviteli kapcsoló doboz. A berendezéshez telepítésekor a villamos és gépészeti szabványokban leírt szerelvények, valamint ÉV. relé és hidraulikus nyomásszabályzó szelep beszerelése szükséges. A berendezés karbantartást, tisztítást igényel. Oldalfalra szerelhető Telj. felvétel. Gőz kapacítás Típus Hálózat Gőz-csatlakozás Max. kw kg/h ES3M-OEM-N 230/1/ Ft ES6M-OEM-N 230/1/50 4, Ft ES6-OEM-N 400/3+N/50 4, Ft ES12-OEM-N 400/3/+N/ Ft ES24-OEM-N 400/3+N/ DN Ft Aljzatra szerelhető 400ES3M 400ES6M 400ES6 400ES12 400ES24 Típus OEMN OEMN OEMN OEMN OEM Szélesség Mélység Magasság Oldalfalra szerelhető 400ES3M 400ES6M 400ES6 400ES12 400ES24 Típus OEMN OEMN OEMN OEMN OEM CN CN CN CN CN Szélesség Mélység Magasság

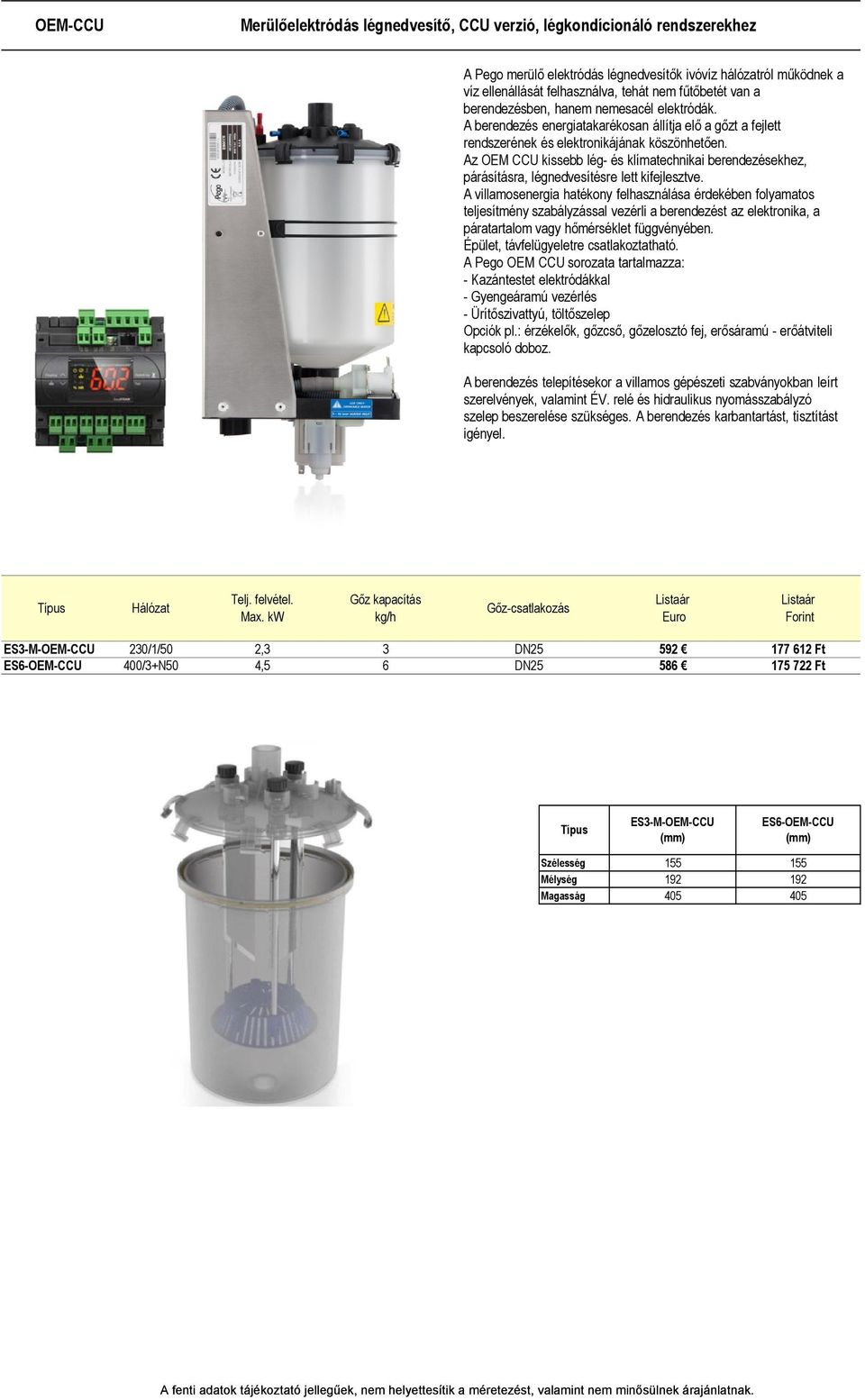

4 OEM-CCU Merülőelektródás légnedvesítő, CCU verzió, légkondícionáló rendszerekhez A Pego merülő elektródás légnedvesítők ivóvíz hálózatról működnek a víz ellenállását felhasználva, tehát nem fűtőbetét van a berendezésben, hanem nemesacél elektródák. A berendezés energiatakarékosan állítja elő a gőzt a fejlett rendszerének és elektronikájának köszönhetően. Az OEM CCU kissebb lég- és klímatechnikai berendezésekhez, párásításra, légnedvesítésre lett kifejlesztve. A villamosenergia hatékony felhasználása érdekében folyamatos teljesítmény szabályzással vezérli a berendezést az elektronika, a páratartalom vagy hőmérséklet függvényében. Épület, távfelügyeletre csatlakoztatható. A Pego OEM CCU sorozata tartalmazza: - Kazántestet elektródákkal - Gyengeáramú vezérlés - Ürítőszivattyú, töltőszelep Opciók pl.: érzékelők, gőzcső, gőzelosztó fej, erősáramú - erőátviteli kapcsoló doboz. A berendezés telepítésekor a villamos gépészeti szabványokban leírt szerelvények, valamint ÉV. relé és hidraulikus nyomásszabályzó szelep beszerelése szükséges. A berendezés karbantartást, tisztítást igényel. Típus Hálózat Telj. felvétel. Max. kw Gőz kapacítás kg/h Gőz-csatlakozás ES3-M-OEM-CCU 230/1/50 2, Ft ES6-OEM-CCU 400/3+N50 4, Ft Típus ES3-M-OEM-CCU ES6-OEM-CCU Szélesség Mélység Magasság

5 OPCIÓK Nano kijelző UMFAN Master egység SONEE16F6A21 SONEE16F6B21 Gőzcső UMITUBVAP25 Gőzcső ( belső átmérő) 31, Ft Gőzcső DN40 UMITUBVAP40 Gőzcső (DN40 belső átmérő) 53, Ft RG vízelvezető cső (hőálló) DN40 RG - víz Vízelvezető cső, speciális hőálló vastagfalú, szöveterősítéssel 20, Ft SONEEA SONEE16F6A21 Páraérzékelő 4-20 ma /10-95 Rh%, -5 C C - helyiségbe helyezhető 181, Ft SONEEB SONEE16F6B21 Páraérzékelő 4-20mA /0-100 Rh% - légcsatornába építhető 270, Ft NTC hőmérséklet érzékelő szonda NTC NTC hőmérséklet érzékelő, berendezés hőmérsékletre való vezérléshez 6, Ft FAN100 UMFAN100 Ventilátor egység ES3M, ES6 sorozatokhoz 506, Ft FAN150 UMFAN150 Ventilátor egység ES12, ES24, ES48 sorozatokhoz 506, Ft FANES48K FANES48K Ventilátor készlet ES48N berendezéshez (2 darab FAN150-es ventilátor egység, 2 darab tartó) 1 177, Ft Tartó ventilátor egységhez UMISRTV Kiegészítő tartó, rozsdamentes acélból ventilátor egységhez 82, Ft 10 méter vezérlő kábel CAB10 10 m kábel, a NANO kijelző és MASTER vezérlő csatlakoztatásához 12, Ft

6 OPCIÓK UMILANSAUNA Vízszivattyú Mágnesszelep OEM Erősáramú OEM , Erősáramú vezérlő és erőátviteteli szekrény mágneskapcsolóval, szekrény OEM CCU 3-M, -6 feszültség védővel, ÉV relével, IP , Ft OEM Erősáramú szekrény OEM 24 Erősáramú vezérlő és erőátviteteli szekrény mágneskapcsolóval, feszültség védővel, ÉV relével IP , Ft OEM Erősáramú szekrény OEM 48 Erősáramú vezérlő és erőátviteteli szekrény mágneskapcsolóval, feszültség védővel, ÉV relével IP , Ft UMILANSAUNA Gőzelosztó ES3, ES6, ES12 sorozatokhoz -160 mm hosszúság 37, Ft L40-ES24-48 UMILANSAUNA Gőzelosztó ES24, ES48, sorozatokhoz DN mm hosszúság 37, Ft 3kg/óra, egyfázisú CCU verzióhoz 400UMCLCCU02, nyitható, elektródával, vízkő szűrővel, O gyűrűvel Ft 6kg/óra, CCU verzióhoz 400UMCLCCU01, nyitható, elektródával, vízkő szűrővel, O gyűrűvel Ft 6kg/óra, CCU verzióhoz (Alacsony vezetőképességű vízhez) 400UMCLCCU03, nyitható, elektródával, vízkő szűrővel, O gyűrűvel Ft

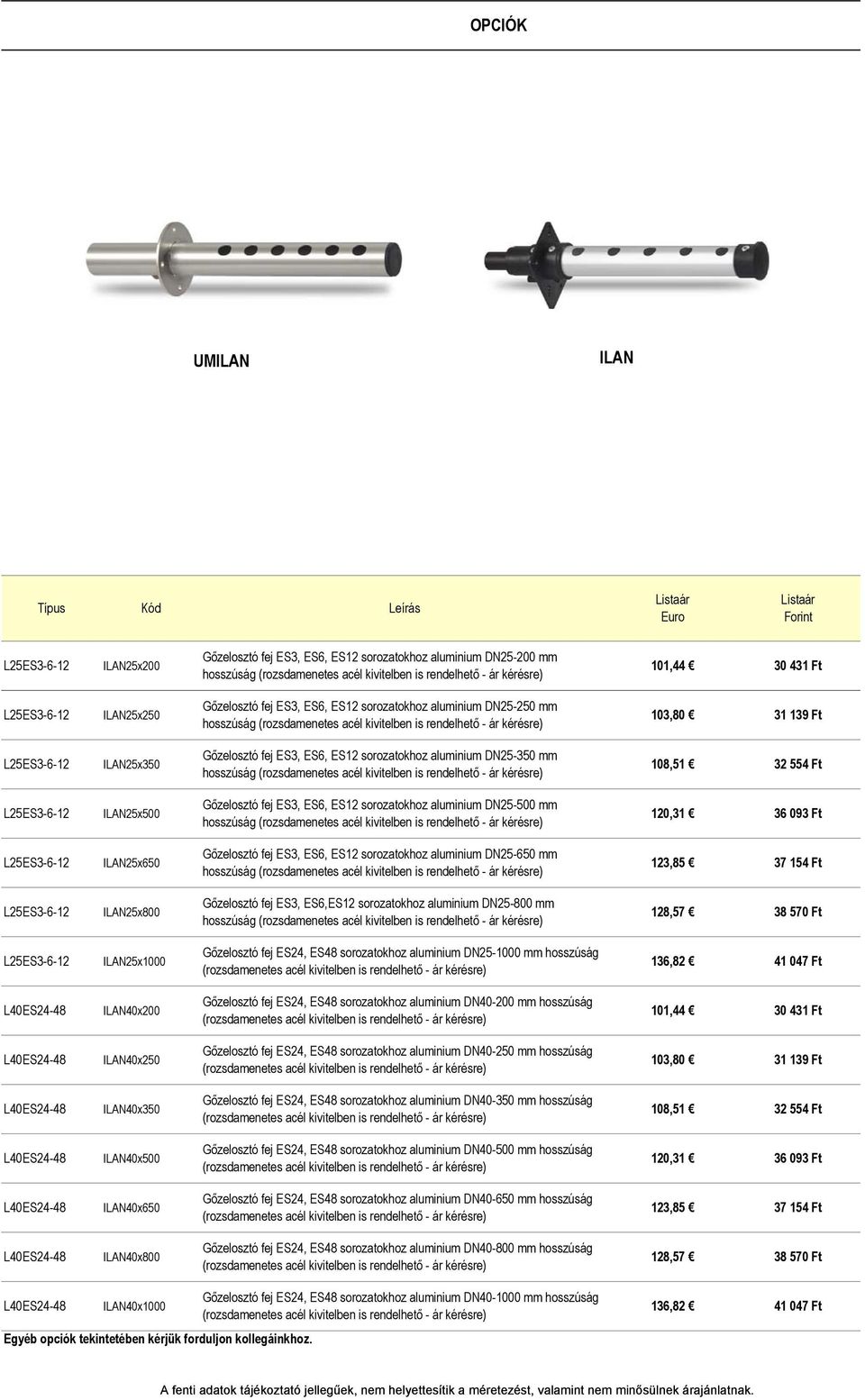

7 OPCIÓK UMILAN ILAN ILAN25x200 Gőzelosztó fej ES3, ES6, ES12 sorozatokhoz aluminium -200 mm hosszúság 101, Ft ILAN25x250 Gőzelosztó fej ES3, ES6, ES12 sorozatokhoz aluminium -250 mm hosszúság 103, Ft ILAN25x350 Gőzelosztó fej ES3, ES6, ES12 sorozatokhoz aluminium -350 mm hosszúság 108, Ft ILAN25x500 Gőzelosztó fej ES3, ES6, ES12 sorozatokhoz aluminium -500 mm hosszúság 120, Ft ILAN25x650 Gőzelosztó fej ES3, ES6, ES12 sorozatokhoz aluminium -650 mm hosszúság 123, Ft ILAN25x800 Gőzelosztó fej ES3, ES6,ES12 sorozatokhoz aluminium -800 mm hosszúság 128, Ft ILAN25x1000 Gőzelosztó fej ES24, ES48 sorozatokhoz aluminium mm hosszúság 136, Ft ILAN40x200 Gőzelosztó fej ES24, ES48 sorozatokhoz aluminium DN mm hosszúság 101, Ft ILAN40x250 Gőzelosztó fej ES24, ES48 sorozatokhoz aluminium DN mm hosszúság 103, Ft ILAN40x350 Gőzelosztó fej ES24, ES48 sorozatokhoz aluminium DN mm hosszúság 108, Ft ILAN40x500 Gőzelosztó fej ES24, ES48 sorozatokhoz aluminium DN mm hosszúság 120, Ft ILAN40x650 Gőzelosztó fej ES24, ES48 sorozatokhoz aluminium DN mm hosszúság 123, Ft ILAN40x800 Gőzelosztó fej ES24, ES48 sorozatokhoz aluminium DN mm hosszúság 128, Ft ILAN40x1000 Gőzelosztó fej ES24, ES48 sorozatokhoz aluminium DN mm hosszúság 136, Ft

8 ES TARTALÉK ALKATRÉSZEK 1 UMIBA01 ABS alaptest 2 UMISIFONE1 Túlfolyó-, vagy ürítő szifon 2, 9 400UMSIF ( ) Komplett szifonkészlet + vízelvezető cső 3, 3A UMICO25, UMICO40 tető, alj 4 400UMCL ( ) 5 UMIMOLLA ( ) Tartályrögzítő rugó 6 UMITUBO10-2 Vízbevezető tömlő 7 UMIVALV, UMIVALV48 Mágneszelep 8 UMIPOMPA943 Vízszivattyú 10 UMBACK (1-2-3) Hátsó burkolat rozsdamentes acélból SLIM ( ) Master vezérlőegység + NANO kijelző 12 CON10161AP01, CON10241AL20 Áramellátás csatlakozója 14 UMIOR1 "O" - gyűrű alsó 15 UMICURVA90 24mm-es könyök 16 UMUOR3 "O" - gyűrű felső 3kg/h 400UMCL04 ES3-M és ES3-M-OEM modellekhez, elektródával "O" - gyűrűvel 122, Ft 6 kg/h 6 kg/h, 1 fázis 6 kg/h (alacsony vezetőképességű vízhez) 400UMCL01 ES6 és ES6-OEM modellekhez, elektródával "O" - gyűrűvel 122, Ft 400UMCL05 ES6-M modellehez, elektródával "O" - gyűrűvel 128, Ft 400UMCL06 ES6 modellhez, elektródával "O" - gyűrűvel (125 µs/cm-ig) 305, Ft 12 kg/h (alacsony vezetőképességű vízhez) 400UMCL07 ES12 modellhez, elektródával "O" - gyűrűvel (125 µs/cm-ig) 420, Ft 12kg/h 400UMCL02 ES12 és ES12-OEM modellekhez, elektródával "O" - gyűrűvel 128, Ft 24/48 kg/h 400UMCL03 ES24 és ES24-OEM modellekhez, elektródával "O" - gyűrűvel 141, Ft tető UMICO25 ES3M-OEM, ES3, ES6-OEM, ES6, ES6M, ES12-OEM, ES12, ES3M, ES6M-OEM modellekhez; ES24 és ES48 modellek alsó csatlakozásához 8, Ft tető UMICO40 ES24-OEM, ES24, ES48 modellekhez 8, Ft Cseppvízszivattyú ES Cseppvízszivattyú OEM 400POMPA943 EasySteam ES vízszivattyú 77, Ft 400UM931OEM EasySteam OEM vízszivattyú 77, Ft

9 ES TARTALÉK ALKATRÉSZEK 1 UMIBA01 ABS alaptest 2 UMISIFONE1 Túlfolyó-, vagy ürítő szifon 2, 9 400UMSIF ( ) Komplett szifonkészlet + vízelvezető cső 3, 3A UMICO25, UMICO40 tető, alj 4 400UMCL ( ) 5 UMIMOLLA ( ) Tartályrögzítő rugó 6 UMITUBO10-2 Vízbevezető tömlő 7 UMIVALV, UMIVALV48 Mágneszelep 8 UMIPOMPA943 Vízszivattyú 10 UMBACK (1-2-3) Burkolat rozsdamentes acélból SLIM ( ) Master vezérlőegység + NANO kijelző 12 CON10161AP01, CON10241AL20 Áramellátás csatlakoztaja 14 UMIOR1 "O" - gyűrű alsó 15 UMICURVA90 24mm-es könyök 16 UMUOR3 "O" - gyűrű felső Csatlakozó tömlő UMICURVA90 A vízszivattyút és a kazánt összekötő tömlő 20, Ft Csatlakozó tömlő (ES48) UMICURVA90-2 A vízszivattyút és a kazánt összekötő tömlő. ES48 12, Ft Csatlakozó tömlő UMITUBO10-2 Csatlakozó tömlő (mágnesszelep-gőzkazán) ES3M, ES6M, ES6, ES3-MOEM, ES6M-OEM, ES12-OEM, ES24-OEM, DN 10 mm belső átmérő 15, Ft Csatlakozó tömlő UMITUBO10-3 Csatlakozó tömlő (mágnesszelep-gőzkazán) ES12, ES24, DN 10 mm belső átmérő 18, Ft Víztömlő 400TUBCAR48 Mágnesszelep és csatlakozó tömlőt összekötő tömlő. ES48 30, Ft Csatlakozó tömlő O gyűrű gőzkazánhoz (alsó) O gyűrű gőzkazánhoz (felső) UMITUBODN10 Mágnesszelepet és gőzkazánt összekötő tömlő DN 10 mm belső átmérő 8, Ft UMIOR1 "O" - gyűrű gőzkazánhoz 5, Ft UMIOR3 "O" - gyűrű gőzkazánhoz 11, Ft Hőmérséklet szabályzó SONAKO Hőmérséklet szabályzó, berendezés hőmérsékletre való vezérléséhez (kifutó modell) 136, Ft Aromaadagoló A-QUM Gőzkabinok aromaadagolásához egy rendszerbe építhető aromaadagoló, melyet a berendezés vezérel 204, Ft

10 ES OEM TARTALÉK ALKATRÉSZEK 1, 1A UMICO25, UMICO40 tető, alj 2 400UMCL ( ) 3 UMIMOLLA ( ) Tartályrögzítő rugó 4 UMISIFONE1 Túlfolyó-, vagy ürítő szifon 400UMSIF ( ) új változat 400UMSIF V( ) régi vált. Komplett szifonkészlet + vízelvezető cső Komplett szifonkészlet + vízelvezető cső 6 UMITUBO10-2 Vízbevezető tömlő 7 UMILAMCUST AISI 316 rozsdamentes acél tartólap 8 UMIPOMPA943OEM Vízszivattyú 9 UMIVALVOEM Mágneszelep 10 - Mágneszelep rögzítő csavarok 11 - Cseppvízszivattyút rögzítő csavarok 14 UMIOR3 "O" - gyűrű felső 15 UMIOR1 "O" - gyűrű alsó 16 UMICURVA90 24mm-es könyök Mágnesszelep ES90 Mágneszelep OEM Mágnesszelep ES UMIVALV EasySteam ES mégnesszelep 3/4" csatlakozással 26, Ft 400UMIVALVOEM EasySteam OEM mágnesszelep 3/4" csatlakozással 26, Ft 400UMIVALV48 EasySteam ES mégnesszelep 3/4" csatlakozással ES48-as modellhez 26, Ft Elektronikus vezérlőegység 400KHUM2ESXX Elektronikus vezérlőegység NANO kijelző + MASTER HUM2 ES3M, ES6, ES6M, ES12, ES24, ES48 modellekhez 390, Ft NANO kijelző 40HUMESDIS NANO kijelző 93, Ft MASTER HUM 400HUM2ESXX Master egység HUM2, ES3M, ES6, ES6M, ES12, ES24, ES48 modellekhez 296, Ft ES6 ES12 ES24/48 400UMSIF01 Komplett vízszivattyú tömlő, ES3M, ES6 modellekhez 25, Ft 400UMSIF02 Komplett vízszivattyú tömlő ES12 modellhez 26, Ft 400UMSIF03 Komplett vízszivattyú tömlő ES24, ES48 modellhez 28, Ft ES6-OEM 400UMSIF04 Komplett vízszivattyú tömlő ES3-M-OEM, ES6-OEM modellekhez. Rozsdamentes acélcsöves csatlakozású berendezésekhez. 32, Ft ES12-OEM 400UMSIF05 Komplett vízszivattyú tömlő ES12-OEM modellekhez. Rozsdamentes acélcsöves csatlakozású berendezésekhez. 33, Ft ES24-OEM 400UMSIF06 Komplett vízszivattyú tömlő ES24-OEM modellekhez. Rozsdamentes acélcsöves csatlakozású berendezésekhez. 36, Ft csatlakozó aljzat UMICONNPF villamos csatlakozó aljzat 7, Ft UMICONN villamos csatlakozó (gőzkazán kábelvégen) 8, Ft csatlakozó dugó
