Uszodai páramentesítõ berendezések

Átírás

1 Uszodai páramentesítõ berendezések Működési elv Az uszodai páramentítő egy monoblokk készülék, amellyel az uszoda levegőjének páratartalmát 60-70% között tudjuk tartani. Ez egyben a kellemes levegő előállítása mellett biztosítja az épület belső szerkezetének a védelmét is. A páramentesítõ egy termodinamikai körrel rendelkezik (ez egy levegő/levegő-hőszivattyú), amely lehetővé teszi, hogy segítségével a meleg és száraz levegőt egy még melegebb és száraz levegővé alakítsuk. Üzemeltetése a teljes egészében újra felhasznált levegővel jelentősen gazdaságosabb, mint más típusú ún. teljesen friss levegős működésű készülékeké.

2 Szerelés A különböző típusú páramentesítõ készülékek -modelltől függően vagy közvetlenül az uszodatérbe vagy pedig az uszoda közelében egy külön helyiségben kerülnek elhelyezésre. Az uszodai páramentesítő berendezéseknek három kivitelezési módja lehetséges. Uszodatérben: a páramentesítő az uszoda légterében, a medencétől min. 2 méternél távolabb, vagy a nemzeti szabványnak megfelelő távolságban kerül elhelyezésre. Falba építve: a páramentesítő az uszodatér szomszédságában egy másik helyisében (gépház) falába kerül beépítésre. Légcsatornába telepítve: a páramentesítő egy gépházba kerül beépítésre és egy levegő csőrendszeren keresztül szívja el a meleg, nedves levegőt, és jutattja vissza a még melegebb és száraz levegőt az uszoda légterébe. Sirocco típusú páramentesítő berendezések Uszodatérbe telepíthető megoldás A Sirocco típusú páramentesítő berendezések a legújabb technológiai ismeretek alapján különlegesen formatervezettek és alacsony zajszintet produkálnak. Szerelésük egyszerű: A páramentesítő a padozaton vagy az uszodatér falába építve, a medencétől 2 méterrel távolabb vagy a nemzeti szabványnak megfelelő távolságban kerül elhelyezésre. A kondenelvezetés egy szerelvénnyel kivitelezhető. A Sirocco páramentesítő igény szerint kiegészítő elektromos egységgel vagy hőcserélővel a levegő fűtésérée alkalmassá tehető.

3 Falba telepíthető megoldás A monoblokk páramentesítõ készülék egy az uszoda mellett lévő alkalmas helyiség (gépterem, kazánház, garázs, stb. ) válaszfalába kerül beépítésre. Ez a szerelési mód lehetővé teszi a készüléknek a medencétől távolabb történő elhelyzését. Az uszodatérből csak két védőrács található, ami az uszodatér esztétikusabb kialakítását és még alacsonyabb zajszintet biztosít. Kondenzvíz elvezető rendszer van a készülékre építve. Igény szerint a páramentesítő készülék egy kiegészítő elektromos egységgel, vagy hőcserélővel a levegő fűtésére alkalmassá tehető.

4 Összesítő táblázat:

5 Uszodatérbe telepíthető kivitel A monoblokk levegő páramentesítő készülék az uszodalégterébe szerelve biztosítja a 60-70% kellemes páratartalmú levegőt. A formatervezett, szép kialakítású burkolat fröccsöntött ABS típusú műanyag lemezből készül, a védőrács ABS-ből, a levegő áramlási iránya a rácson változtatható. Előszerelt, nagy teljesítményű és nagyon halk keringetett rendszerű kompresszor Egyszerű szerelés: a padozatra állítva vagy a falon rögzítve Egyszerű csatlakoztatás és kondenzvíz elvezetés Egyszerű kezelés: külsõ digitális páraérzékelõ termosztát, amely könnyen beállítható Áramellátás : egyfázisú (230V) vagy háromfázisú (400V) Elektromos vagy melegvízeshõcserélõvel (levegő fűtés) kérhetõ 2 év garancia Sirocco Ambient single modell (uszodatérbe telepíthető kivitel)

6

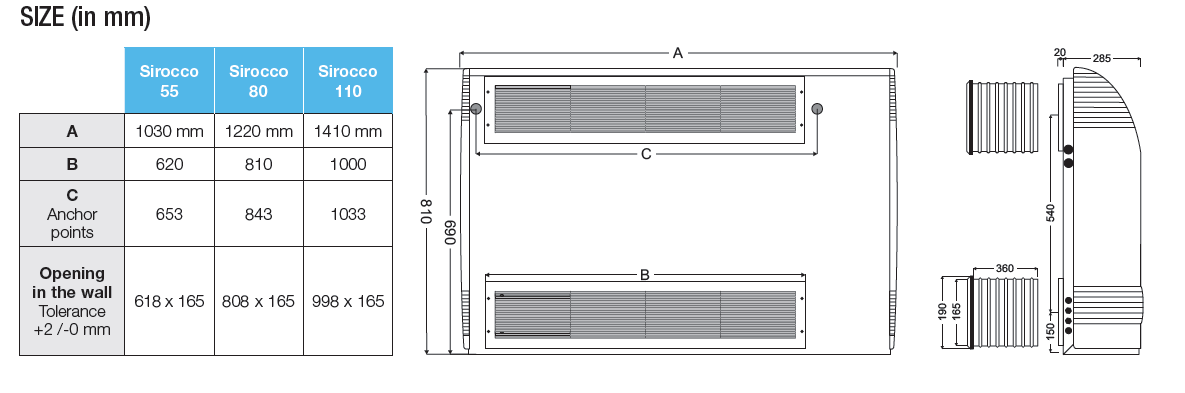

7 Falba telepíthető kivitel A monoblokk levegő páramentesítő készülék az uszodalégterébe szerelve biztosítja a 60-70% kellemes páratartalmú levegőt. A készülék a két ABS-ből készült levegőráccsal és a két darab fali beépítő csonkkal kompletten kerül szállításra. A szabályozás a készülékkel együtt szállított digitális kijelzésű páratartalom szabályzóval történik, amit az uszoda falára fel kell szerelni és a páramentsítő megfelelő elektromos (12 V) csatlakozási pontjához bekötni. Egyszerű és gazdaságos megoldás, amely nagy biztonsággal párosul: elhelyezése a veszélyes területen kívül esik. Elektromos vagy melegvízeshõcserélõvel (levegő fűtés) kérhetõ Sirocco through-the-wall modell (falba telepíthető kivitel)

8

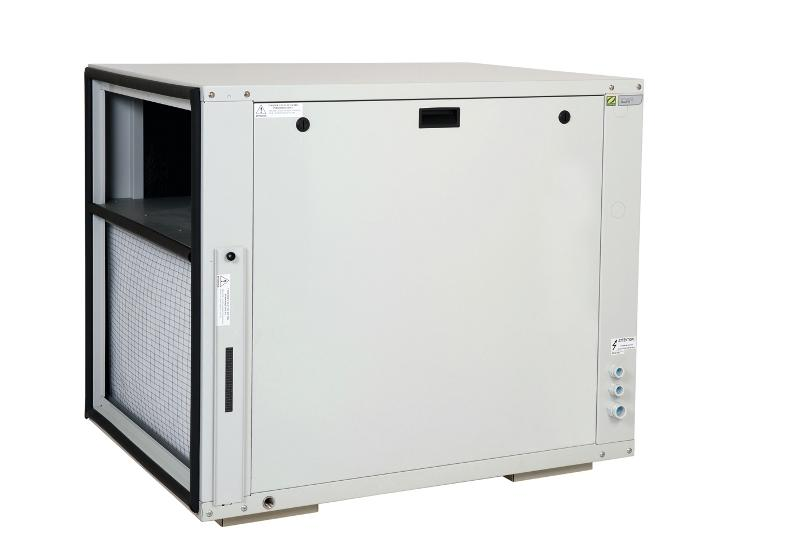

9 DF típusú páramentesítő berendezések DF 403, DF 405, DF 408 Falba telepíthető kivitel A monoblokk kivitelű páramentesítő az uszoda és egy mellette lévő helyiség közötti falba szerelhető, így biztosítja az uszoda 60-70% kellemes páratartalmú levegőjét. Korrózióálló burkolat, a levegő beszívó- és a befúvó rács eloxált aluminiumból készült, magassága állítható, pozícióként kettős terelővel is, hogy a levegő az ablak terébe legyen irányítható. Páramentesítő kapacitás 3,5-8 liter/óráig. Nagy levegőmennyiség áramlik át a berendezésen, hogy az egész légtér kezelhető legyen. Szabályozás a készülékkel együtt szállított digitális kijelzésű páratartalom szabályzóval történik, amit az uszodatér falára kell felszerelni és a páramentesítő megfelelő elektromos csatlakozási pontjához (12 V) kötni. Elektromos vagy melegvízeshõcserélõvel (levegő fűtés) kérhetõ 2 év garancia Áramellátás egyfázisú vagy háromfázisú 2010-es, legújabb technolóigiai újításokkal (még hatékonyabb szűrés, és könnyebb hozzáférés) Hűtőközeg: R407C

10 Összesítő táblázat Technikai jellemzők DF 403 DF 405 DF 405 (háromfázisú) DF 408 DF 408 (háromfázisú) Kapacitás (liter/óra) 3, Felvett teljesítmény (W)* Kimeneti teljesítmény (W)* Légáram (m3/óra) Áramellátás (V) Max. felvett áramerősség (A)** 13,2 16,1 7,3 24,8 9,5 Súly (kg) Elektromos hőcserélő teljesítménye (kw) (opcionális) 4,5 4,5 4,5 4,5 9 Melegvízes hőcserélő teljesítménye (kw) (opcionális) *30 C levegő hőmérsékletnél, 70%-os páratartalomnál ** Elektromos hőcserélő nélkül
