1 AW Melegvizes thermoventilátorok Az AW thermoventilátorok raktárak, ipari létesítmények, gyártócsarnokok, sportcsarnokok és üzletek állandó fűtésére használható. A kellemes formának, az egyszerű profilnak köszönhetően egyéb középületben is használható. Az AW thermoventilátor keverőelemmel egészítve frisslevegő bevitelére is alkalmas és befúvó légkezelőként müködik. Négy méretben és minden méret háromféle vitelben kapható. 230V 1-fázis tápfeszültség, amely egyszerűvé teszi a készülékek beszerelését. A thermoventilátorok alacsony zajszinttel rendelkeznek és megbízható működésűek. Négy méret és minden méretben három vitel Kapható beépített szabályozóvalérzékelővel vagy külső V-os szabályozójellel történő szabályozáshoz Alacsony zajszint - széleskörű alkalmazhatóság A háromfordulatú ventilátor mindegyik típusnál alapvitel Egyszerű 230 V~ beszerelés Az állítható vízszintes terelőzsalu alaptartozék Kezelőfedél a ventilátor és a kalorifer tisztításához Kivitel A burkolat horganyzott acéllemez fehér színre festve. A kaloriferek csövei rézből, a lamellák alumíniumból készülnek. Golyóscsapágyazású, thermovédelemmel ellátott ventilátormotor alacsony zajszinttel és megbízható működéssel. Keverőelemmel egészítve frisslevegő bevitelére is alkalmas és befúvó légkezelőként működik. Lásd az AW -af típus leírását. Az AW háromféle vitelben kapható: AW-a, AW-af és AW-s. Teljesítmény A teljesítményadatok a 2. és a 9. illetve a 10. oldalakon találhatók. Beépítés Az AW thermoventilátor az AWV fali konzol használatával falra szerelhető vagy az AWT mennyezeti konzol segítségével a mennyezetre függeszthető. Szabályozás Beépített szabályozás -a Thermoventilátor beépített szabályozással külső érzékelőhöz és alapjelállításhoz V külső szabályozójellel is szabályozható. -af, fagyveszély esetén Thermoventilátor beépített szabályozással külső érzékelőhöz és alapjelállításhoz. Hideg helyen alkalmazható és ha a készülék keverőelemmel van felszerelve. Külső szabályozás -s Thermoventilátor külső szabályozással és háromfordulatú ventilátorral. Engedélyek A thermoventilátorokat a következő direktíváknak megfelelően gyártották: LVD direktíva: EN és EN EMC direktíva: EN és EN EMF direktíva: EN

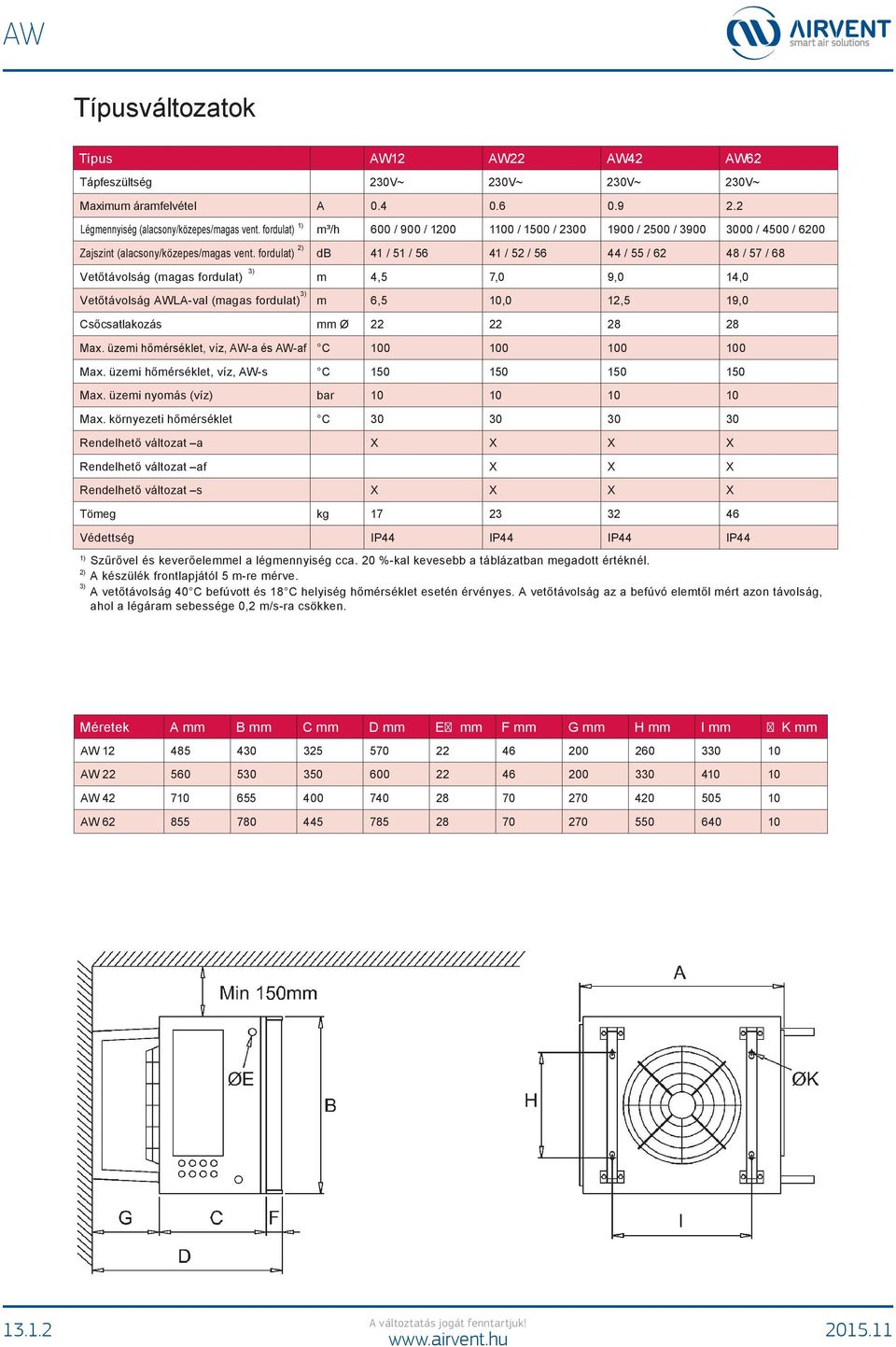

2 Típusváltozatok Típus AW12 AW22 AW42 AW62 Tápfeszültség 230V~ 230V~ 230V~ 230V~ Maximum áramfelvétel A ) Légmennyiség (alacsony/közepes/magas vent. fordulat) m³/h 600 / 900 / / 1500 / / 2500 / / 4500 / 6200 Zajszint (alacsony/közepes/magas vent. fordulat) 2) db 41 / 51 / / 52 / / 55 / / 57 / 68 Vetőtávolság (magas fordulat) 3) m 4,5 7,0 9,0 14,0 Vetőtávolság AWLA-val (magas fordulat) 3) m 6,5 10,0 12,5 19,0 Csőcsatlakozás mm Ø Max. üzemi hőmérséklet, víz, AW-a és AW-af C Max. üzemi hőmérséklet, víz, AW-s C Max. üzemi nyomás (víz) bar Max. környezeti hőmérséklet C Rendelhető változat a X X X X Rendelhető változat af X X X Rendelhető változat s X X X X Tömeg kg Védettség IP44 IP44 IP44 IP44 1) 2) 3) Szűrővel és keverőelemmel a légmennyiség cca. 20 %-kal kevesebb a táblázatban megadott értéknél. A készülék frontlapjától 5 m-re mérve. A vetőtávolság 40 C befúvott és 18 C helyiség hőmérséklet esetén érvényes. A vetőtávolság az a befúvó elemtől mért azon távolság, ahol a légáram sebessége 0,2 m/s-ra csökken. Méretek A mm B mm C mm D mm E mm F mm G mm H mm I mm K mm AW AW AW AW I

3 AW-a Melegvizes thermoventilátor, ventilátor- és vízoldali szabályozáshoz teljeskörű automatikával ellátott vitel Az AW-a beépített szabályozóval ellátott thermoventilátorok egyszerű beépítést tesznek lehetővé a kevesebb kábelezés használatával. Ez másfelől csökkenti a beüzemelési költséget és a helytelen bekötés lehetőségét. Az AW-a szabályozható külső érzékelőkkel vagy külső V-os jellel. a típus Az AW-a thermoventilátor ventilátor- és vízoldali szabályozáshoz szükséges teljeskörű automatikával ellátott vitel, a szelep és a szelepállító motor alaptartozék. A szelep kvs értékét lásd a táblázatban. A beépített szabályozó a fűtési igénynek megfelelően szabályozza a ventilátorfordulatot három fokozatban. Ha nincs fűtési igény, a ventilátor leáll és a szelep lezárja a vízáramot, amely csökkenti a hőveszteséget, ezzel energiát és költséget csökkentve. Ez ugyanakkor biztosítja az alacsony zajszintet és csökkenti a ventilátor és a kalorifer szennyeződését. Szabályozás Az AW-a típus szobaérzékelővel és alapjelállítóval együtt működik, lásd a példát a következő oldalon. A készülék V -os külső szabályozójellel is működtethető. Egy AW-a a hozzácsatlakoztatott érzékelővel korlátlan mennyiségű AW-a készüléket tud szabályozni és CAW-a típusú mennyezetre építhető thermoventilátort ún. slave szabályozással. A slave-szabályozott készülékek esetében nincs szükség érzékelőkre, az érzékelővel felszerelt AW-a thermoventilátoroktól kapják a szabályozójelet. AWT Szelepméret Kvs AW 12a 7.3 AW 22a 7.3 AW 42a 11.8 AW 62a 11.8 Az AW-a típusokhoz szükséges tartozékokat lásd a következő oldalon. Beépítés Az AW-a típusok felszerelhetők AWT mennyezeti konzollal mennyezetről való függesztésre vagy AWV fali konzollal falra szerelésre. A méreteket lásd a következő oldalon. AWK AW-a AWV AWLH AWPF AWLA AW-a AWLH AWLA AWF Kiírás - AW-a típus Melegvizes thermoventilátor. AW-a típus, horganyzott acéllemez burkolat, fehérre festve. A kalorifer rézcsövekből és alumínium bordákból áll. Beépített szabályozó, mely három fokozatban szabályozza a ventilátort a fűtési igénynek megfelelően, és indítja/leállítja a vízáramot. Az alapjelállítás külsőleg érzékelővel vagy V külső szabályozójellel történik. A tartozékokat, mint pl. érzékelő, alapjelállító, szűrő, légterelő és konzolok, külön tartozékként kell megrendelni

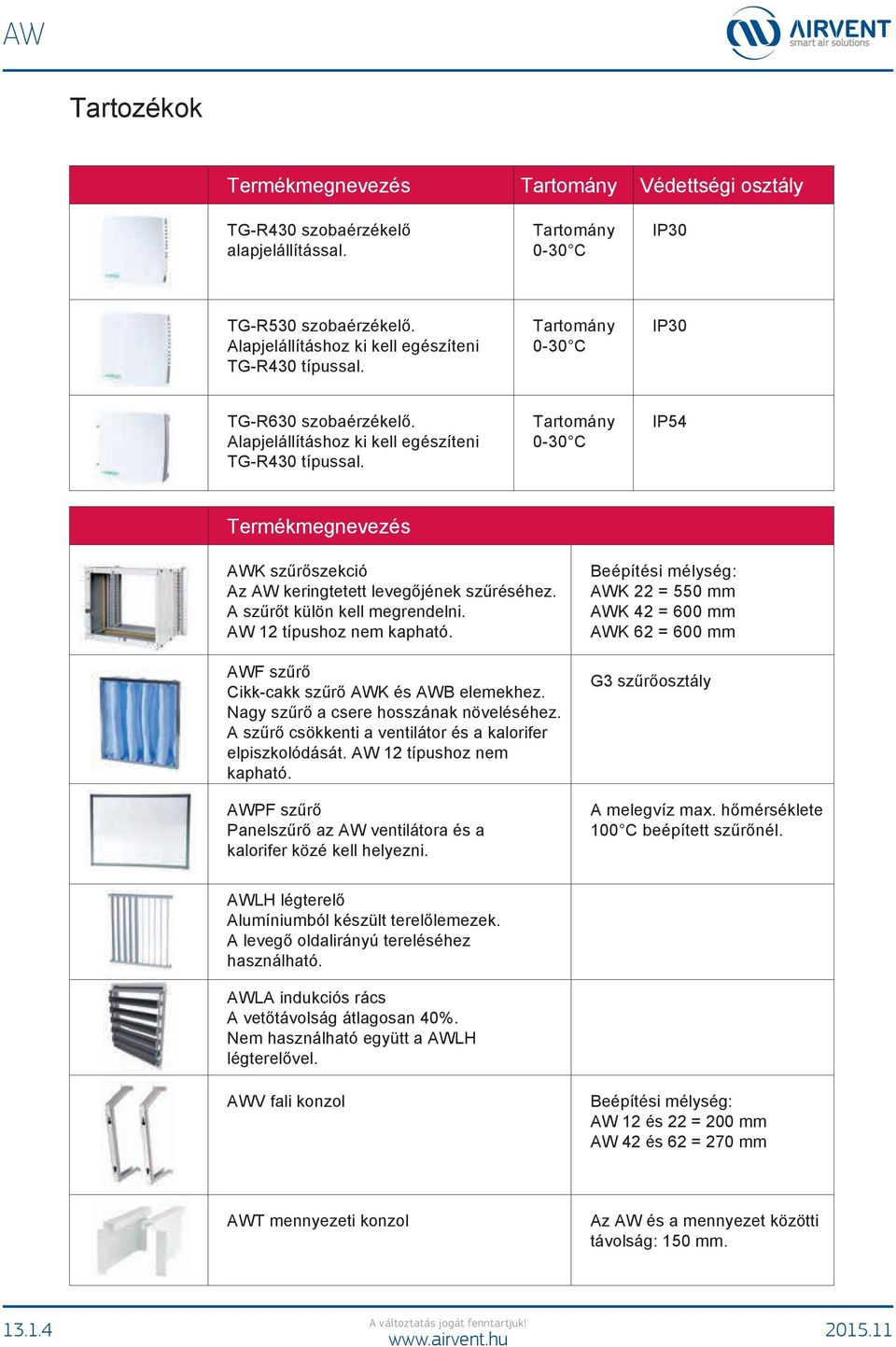

4 Termékmegnevezés Védettségi osztály TG-R430 szobaérzékelő alapjelállítással. IP30 TG-R530 szobaérzékelő. Alapjelállításhoz kell egészíteni TG-R430 típussal. IP30 TG-R630 szobaérzékelő. Alapjelállításhoz kell egészíteni TG-R430 típussal. IP54 Termékmegnevezés AWK szűrőszekció Az AW keringtetett levegőjének szűréséhez. A szűrőt külön kell megrendelni. AW 12 típushoz nem kapható. AWF szűrő Cikk-cakk szűrő AWK és AWB elemekhez. Nagy szűrő a csere hosszának növeléséhez. A szűrő csökkenti a ventilátor és a kalorifer elpiszkolódását. AW 12 típushoz nem kapható. AWPF szűrő Panelszűrő az AW ventilátora és a kalorifer közé kell helyezni. Beépítési mélység: AWK 22 = 550 mm AWK 42 = 600 mm AWK 62 = 600 mm G3 szűrőosztály A melegvíz max. hőmérséklete 100 C beépített szűrőnél. AWLH légterelő Alumíniumból készült terelőlemezek. A levegő oldalirányú tereléséhez használható. AWLA indukciós rács A vetőtávolság átlagosan 40%. Nem használható együtt a AWLH légterelővel. AWV fali konzol Beépítési mélység: AW 12 és 22 = 200 mm AW 42 és 62 = 270 mm AWT mennyezeti konzol Az AW és a mennyezet közötti távolság: 150 mm

5 AW-af Melegvizes thermoventilátorok fagyveszély esetére Az AW-af thermoventilátort olyan helyeken érdemes alkalmazni, ahol fagyveszély áll fenn: a készülék keverő-elemmel van egészítve vagy hideg helyen van elhelyezve. af típus Az AW-af thermoventilátor azon a ventilátorfordulaton üzemel folyamatosan, melyet beüzemelésnél beállítottak. A hőmérséklet finomszabályozását a szabályozó szelep és a szelepállító motor végzi. Az AW-af automatikusan csatlakozik a fűtés leállításhoz, a fagyvédelemhez és a riasztáshoz. Ha fagyveszély jelzés van az automatika lezárja a keverőelemet és minden ventilátort leállít. A fagyvédelem optimalizálásához javasolt az AW-af thermoventilátort egy keringtető szivattyú és visszacsapó szelep szekunder áramkörébe bekötni. Ezek a termékek nem alaptartozékok. Az AW 12 típus nem készül -af vitelben. Szabályozás Az AW-af helyiséghőmérséklet szabályozással és minimum befúvási hőmérséklet szabályozással működik. A befújt levegő hőmérsékletérzékelő gyárilag be van építve a készülékbe. Az AW-af külső szobaérzékelővel együtt működik. Az alapjelállítás történhet a beépített szabályozóval vagy egy külső TG-R430 szobaérzékelővel. Az AW-af tartozékait lásd a következő oldalon. Beépítés Ha az AW-af thermoventilátort AWB keverőelemmel építik össze akkor azt az AW mennyezeti konzolával kell felszerelni és összekötni, így a szerkezet súlya eloszlik. AWY AWB AWF AWLH AW-af Kiírás - AW-af típus Melegvizes thermoventilátor. AW-af típus, horganyzott acéllemez burkolat, fehérre festve. A kalorifer rézcsövekből és alumínium bordákból áll. Beépített szabályozó, mely a helyiség hőmérsékletet és a minimum befúvási hőmérsékletet szabályozza. A befújt levegő hőmérsékletérzékelő gyárilag be van építve a készülékbe. A szabályozó beszabályozza a vízáramot a helyiség fűtési igényének megfelelően, és ugyanakkor leállítja a fűtést és szabályozza a fagyvédelmet riasztással. A szobaérzékelőt és az alapjelállítót külsőleg kell csatlakoztatni. A tartozékokat, mint pl. AWB keverő elem, szobaérzékelő, alapjelállító, szűrő és légterelő, külön tartozékként kell megrendelni

6 Termékmegnevezés Védettség TG-R430 szobaérzékelő alapjelállítással IP30 TG-R530 szobaérzékelő. Alapjelállításhoz kell egészíteni TG-R430 típussal. IP30 TG-R630 szobaérzékelő. Alapjelállításhoz kell egészíteni TG-R430 típussal. IP54 AWD működési kapcsoló 0 = Kikapcsol 1 = Visszakeveréses fűtés 2 = Szellőzés IP65 Termékmegnevezés AWLH légterelő Alumíniumból készült terelőlemezek. A levegő oldalirányú tereléséhez használható. AWY külső fali rács Az AWY egy külső zsaluból és egy teleszkópikus fali átvezető elemből áll, mely pontosan illeszkedik az AWB keverőelemhez. AWB keverő elem Az AW thermoventilátor AWB keverőelemmel egészítve befúvó légkezelőként használható, amely fűtött, friss levegővel látja el a helyiséget. A kondenzáció megelőzésére az AWB hőszigetelt vitelben készül. A keverőelem zsalut egy zsalumozgató motor nyitja automatikusan. Mennyezeti konzollal kapható, melyet az AW-ra kell szerelni. AWF szűrő Cikk-cakk szűrő AWK és AWB elemekhez. Nagy szűrő a csere hosszának növeléséhez. A szűrő csökkenti a ventilátor és a kalorifer elpiszkolódását. AW 12 típushoz nem kapható. SF 230 zsaluállító motor AWB 22, 42 és 62 keverőelemhez. A falnyílás mérete (szél.x mag.): AWY 22 = 495 x 495 AWY 42 = 600 x 600 AWY 62 = 735 x 735 Beépítési mélység: AWB 22 = 880 mm AWB 42 = 980 mm AWB 62 = 1105 mm G3 szűrőosztály IP54 védettség AWBH szabályozóegység Kézikar AWB 22, 42 és 62 keverőelemhez

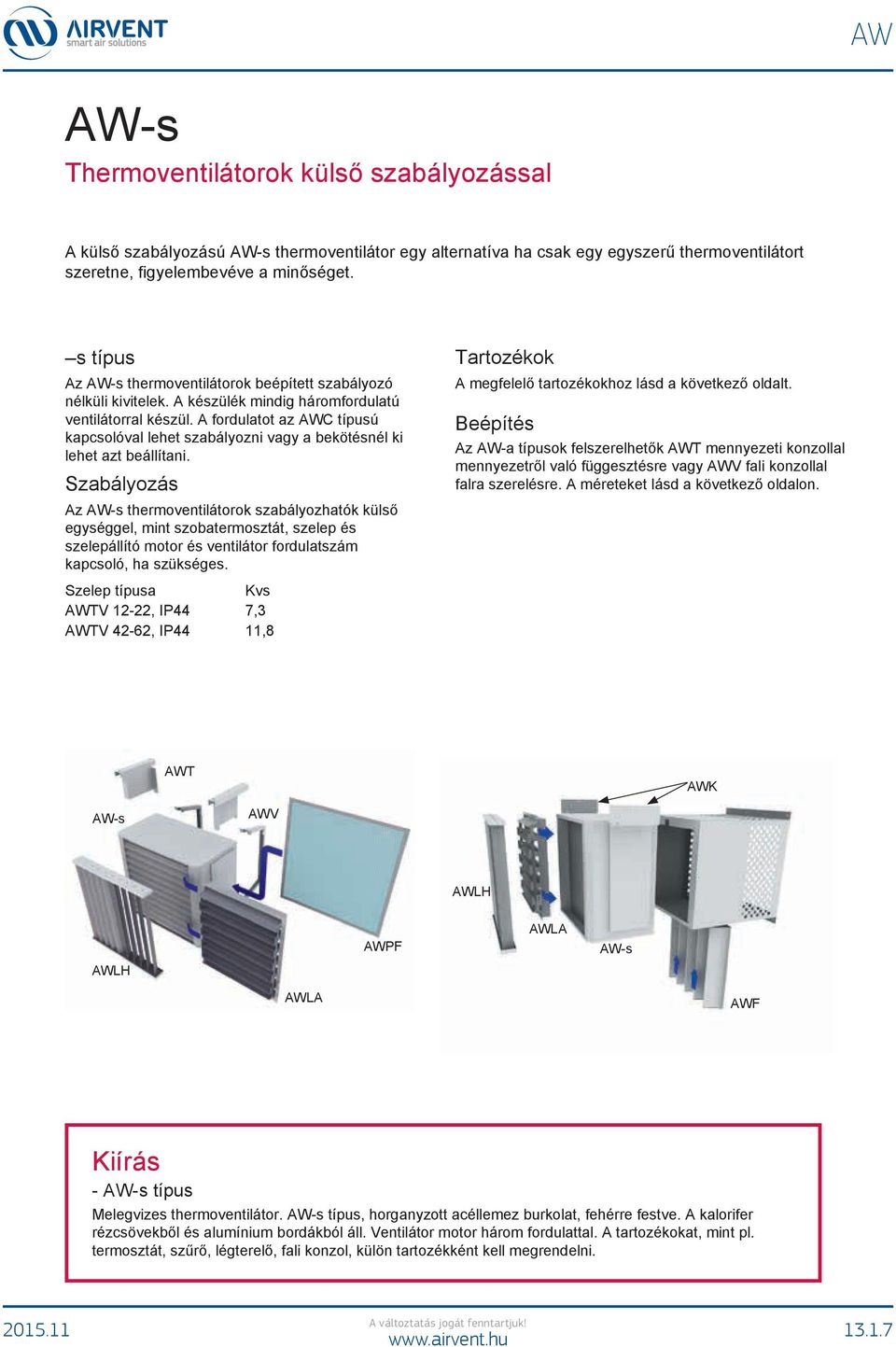

7 AW-s Thermoventilátorok külső szabályozással A külső szabályozású AW-s thermoventilátor egy alternatíva ha csak egy egyszerű thermoventilátort szeretne, figyelembevéve a minőséget. s típus Az AW-s thermoventilátorok beépített szabályozó nélküli vitelek. A készülék mindig háromfordulatú ventilátorral készül. A fordulatot az AWC típusú kapcsolóval lehet szabályozni vagy a bekötésnél lehet azt beállítani. Szabályozás Az AW-s thermoventilátorok szabályozhatók külső egységgel, mint szobatermosztát, szelep és szelepállító motor és ventilátor fordulatszám kapcsoló, ha szükséges. A megfelelő tartozékokhoz lásd a következő oldalt. Beépítés Az AW-a típusok felszerelhetők AWT mennyezeti konzollal mennyezetről való függesztésre vagy AWV fali konzollal falra szerelésre. A méreteket lásd a következő oldalon. Szelep típusa Kvs AWTV 12-22, IP44 7,3 AWTV 42-62, IP44 11,8 AWT AWK AW-s AWV AWLH AWLH AWPF AWLA AW-s AWLA AWF Kiírás - AW-s típus Melegvizes thermoventilátor. AW-s típus, horganyzott acéllemez burkolat, fehérre festve. A kalorifer rézcsövekből és alumínium bordákból áll. Ventilátor motor három fordulattal. A tartozékokat, mint pl. termosztát, szűrő, légterelő, fali konzol, külön tartozékként kell megrendelni

8 Termékmegnevezés Védettség AWTV 12-62, IP20 szelep és szelepállító motor. TI-N vagy SR 121/1 termosztátokkal együtt használandók. Max. 94 C 10 bar IP44 AWC fordulatszám kapcsoló Egy kapcsoló két AW-s készülékhez használható. 1 = alacsony; 2 = közepes; 3 = magas fordulat. IP54 SR 121/1 thermosztát Két AW-s thermoventilátort tud szabályozni. TI-N thermosztát Egy AW-s thermoventilátort tud szabályozni C 5-30 C IP54 IP30 Termékmegnevezés AWK szűrőszekció Az AW keringtetett levegőjének szűréséhez. A szűrőt külön kell megrendelni. AW 12 típushoz nem kapható. AWF szűrő Cikk-cakk szűrő AWK és AWB elemekhez. Nagy szűrő a csere hosszának növeléséhez. A szűrő csökkenti a ventilátor és a kalorifer elpiszkolódását. AW 12 típushoz nem kapható. Beépítési mélység: AWK 22 = 550 mm AWK 42 = 600 mm AWK 62 = 600 mm G3 szűrőosztály AWPF szűrő Panelszűrő az AW ventilátora és a kalorifer közé kell helyezni. A melegvíz max. hőmérséklete 100 C beépített szűrőnél. AWLH légterelő Alumíniumból készült terelőlemezek. A levegő oldalirányú tereléséhez használható. AWLA indukciós rács A vetőtávolság átlagosan 40%. Nem használható együtt a AWLH légterelővel. AWV fali konzol Beépítési mélység: AW 12 és 22 = 200 mm AW 42 és 62 = 270 mm AWT mennyezeti konzol Az AW és a mennyezet közötti távolság: 150 mm

9 Műsza adatok AW12 hőmérséklet be/ 90 C/70 C be/ 80 C/60 C be/ 60 C/40 C be Lég mennyiség m³/h C C kw l/s kpa C kw l/s kpa C kw l/s kpa ± ± ± Műsza adatok AW22 hőmérséklet be/ 90 C/70 C be/ 80 C/60 C be/ 60 C/40 C be Lég mennyiség m³/h C C kw l/s kpa C kw l/s kpa C kw l/s kpa ± ± ±

10 Műsza adatok AW42 hőmérséklet be/ 90 C/70 C be/ 80 C/60 C be/ 60 C/40 C be Lég mennyiség m³/h C C kw l/s kpa C kw l/s kpa C kw l/s kpa ± ± ± Műsza adatok AW62 hőmérséklet be/ 90 C/70 C be/ 80 C/60 C be/ 60 C/40 C be Lég mennyiség m³/h C C kw l/s kpa C kw l/s kpa C kw l/s kpa ± ± ±
