Airvent típusú előlap: ÖV FRONT - XXX - X Airvent típusú állítható lamellás perdületes befúvó dobozzal együtt:

Átírás

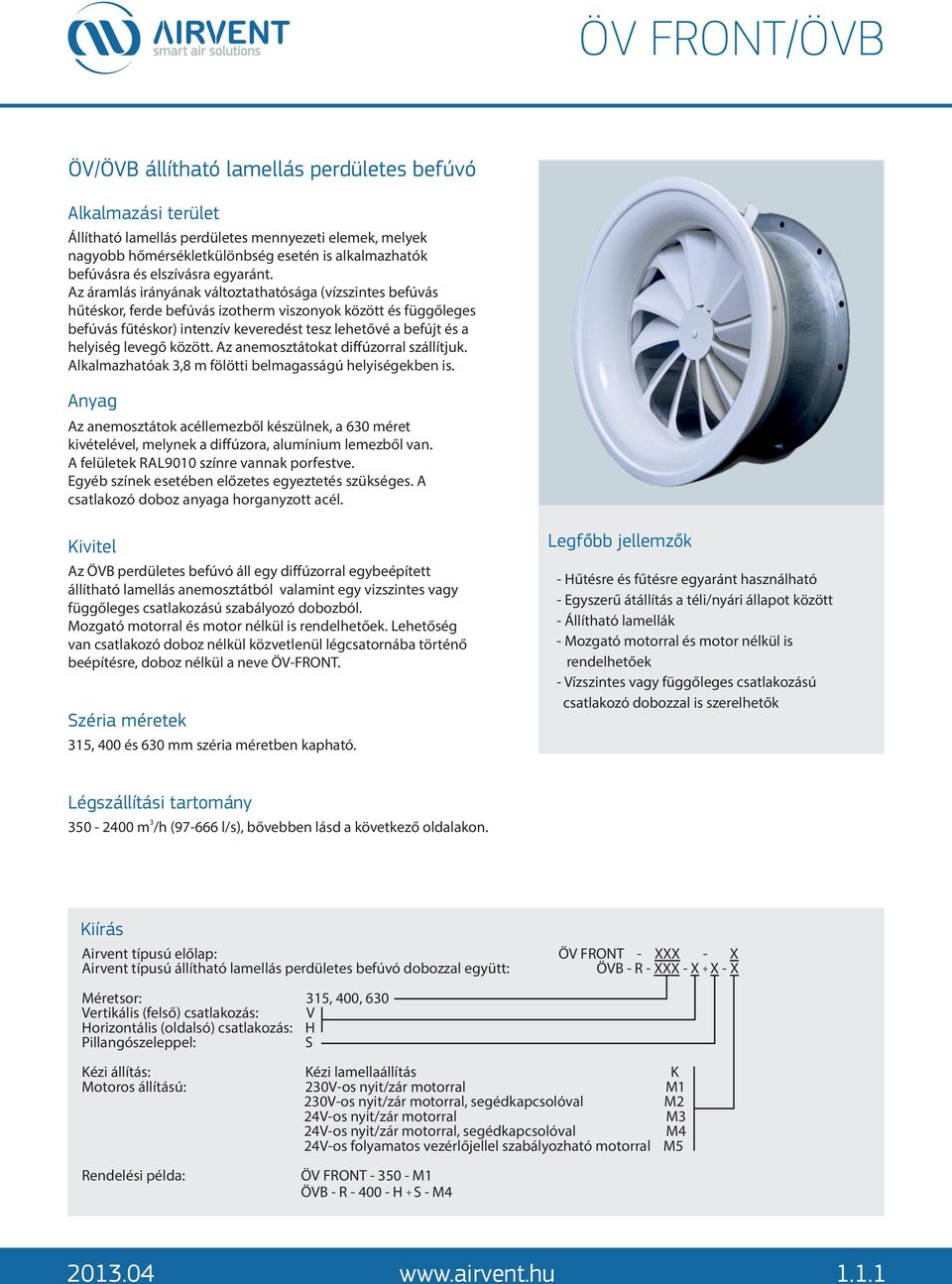

1 ÖV/ÖVB állítható lamellás perdületes befúvó Alkalmazási terület Állítható lamellás perdületes mennyezeti elemek, melyek nagyobb hőmérsékletkülönbség esetén is alkalmazhatók befúvásra és elszívásra egyaránt. Az áramlás irányának változtathatósága (vízszintes befúvás hűtéskor, ferde befúvás izotherm viszonyok között és függőleges befúvás fűtéskor) intenzív keveredést tesz lehetővé a befújt és a helyiség levegő között. Az anemosztátokat diffúzorral szállítjuk. Alkalmazhatóak,8 m fölötti belmagasságú helyiségekben is. Anyag Az anemosztátok acéllemezből készülnek, a 60 méret kivételével, melynek a diffúzora, alumínium lemezből van. A felületek RAL9010 színre vannak porfestve. Egyéb színek esetében előzetes egyeztetés szükséges. A csatlakozó doboz anyaga horganyzott acél. Kivitel Az ÖVB perdületes befúvó áll egy diffúzorral egybeépített állítható lamellás anemosztátból valamint egy vizszintes vagy függőleges csatlakozású szabályozó dobozból. Mozgató motorral és motor nélkül is rendelhetőek. Lehetőség van csatlakozó doboz nélkül közvetlenül légcsatornába történő beépítésre, doboz nélkül a neve ÖV-FRONT. Széria méretek 15, 400 és 60 mm széria méretben kapható. Legfőbb jellemzők - Hűtésre és fűtésre egyaránt használható - Egyszerű átállítás a téli/nyári állapot között - Állítható lamellák - Mozgató motorral és motor nélkül is rendelhetőek - Vízszintes vagy függőleges csatlakozású csatlakozó dobozzal is szerelhetők Légszállítási tartomány m /h ( l/s), bővebben lásd a következő oldalakon. Kiírás Airvent típusú előlap: ÖV FRONT - XXX - X Airvent típusú állítható lamellás perdületes befúvó dobozzal együtt: ÖVB - R - XXX - X + X - X Méretsor: 15, 400, 60 Vertikális (felső) csatlakozás: V Horizontális (oldalsó) csatlakozás: H Pillangószeleppel: S Kézi állítás: Kézi lamellaállítás K Motoros állítású: 20V-os nyit/zár motorral M1 20V-os nyit/zár motorral, segédkapcsolóval M2 24V-os nyit/zár motorral M 24V-os nyit/zár motorral, segédkapcsolóval M4 24V-os folyamatos vezérlőjellel szabályozható motorral M5 Rendelési példa: ÖV FRONT M1 ÖVB - R H + S - M

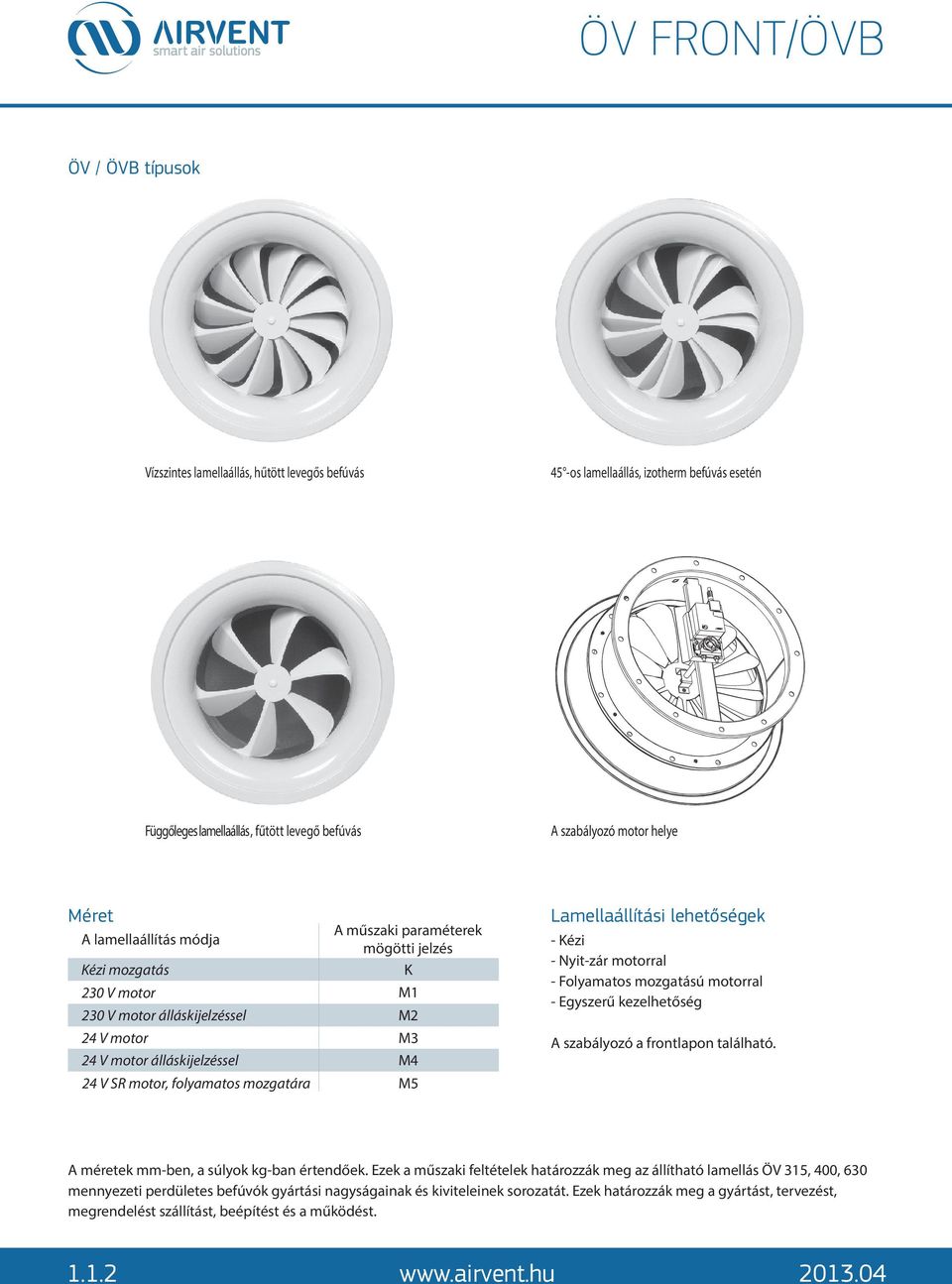

2 ÖV / ÖVB típusok Vízszintes lamellaállás, hűtött levegős befúvás 45 -os lamellaállás, izotherm befúvás esetén Függőleges lamellaállás, fűtött levegő befúvás A szabályozó motor helye Méret A lamellaállítás módja Kézi mozgatás 20 V motor 20 V motor álláskijelzéssel A műszaki paraméterek mögötti jelzés K M1 M2 24 V motor M 24 V motor álláskijelzéssel M4 24 V SR motor, folyamatos mozgatára M5 Lamellaállítási lehetőségek - Kézi - Nyit-zár motorral - Folyamatos mozgatású motorral - Egyszerű kezelhetőség A szabályozó a frontlapon található. A méretek mm-ben, a súlyok kg-ban értendőek. Ezek a műszaki feltételek határozzák meg az állítható lamellás ÖV 15, 400, 60 mennyezeti perdületes befúvók gyártási nagyságainak és kiviteleinek sorozatát. Ezek határozzák meg a gyártást, tervezést, megrendelést szállítást, beépítést és a működést

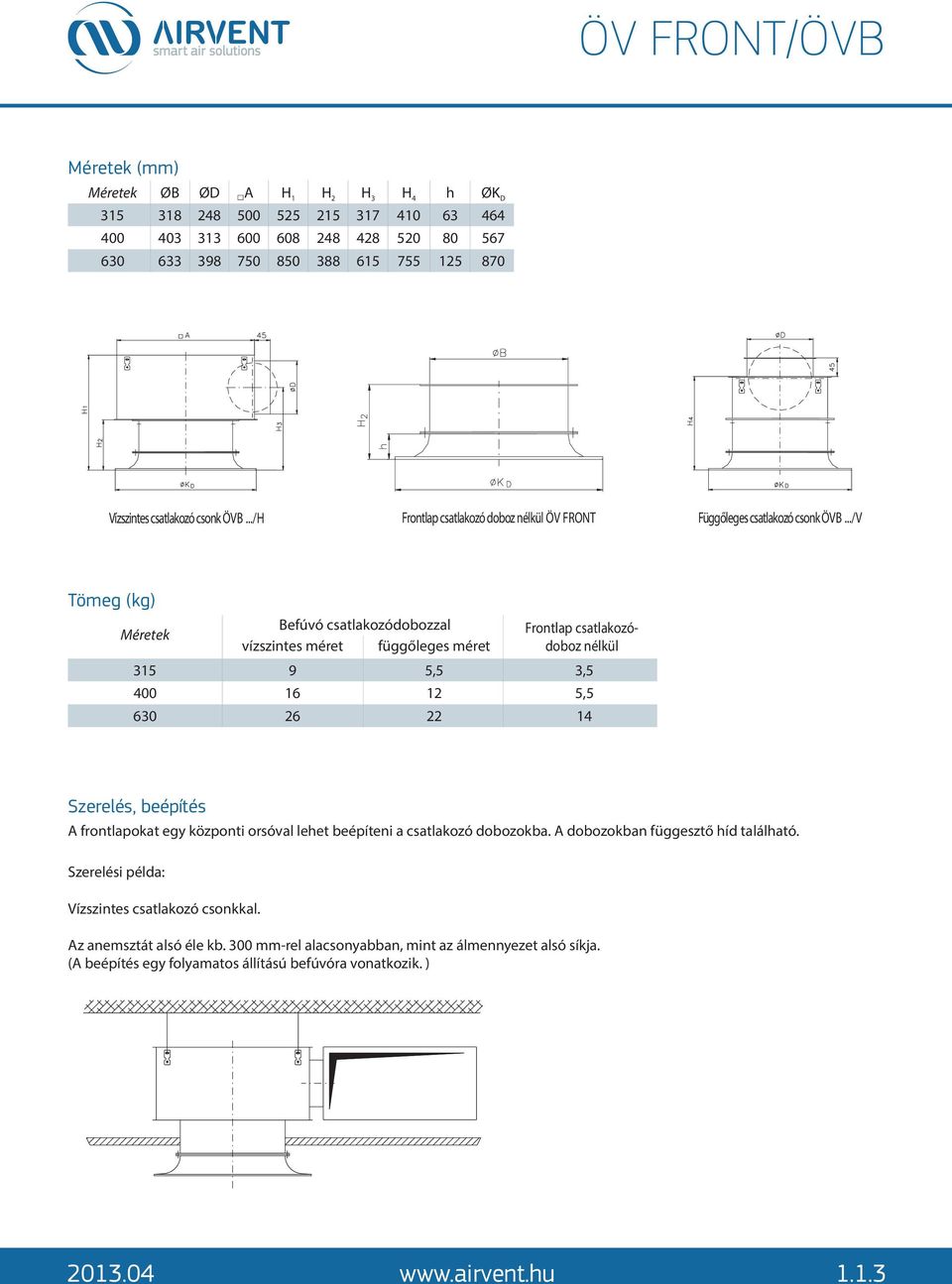

3 Méretek (mm) Méretek ØB ØD A H H H H h ØK D Vízszintes csatlakozó csonk ÖVB.../H Frontlap csatlakozó doboz nélkül ÖV FRONT Függőleges csatlakozó csonk ÖVB.../V Tömeg (kg) Méretek Befúvó csatlakozódobozzal vízszintes méret függőleges méret , Frontlap csatlakozódoboz nélkül,5 5,5 14 Szerelés, beépítés A frontlapokat egy központi orsóval lehet beépíteni a csatlakozó dobozokba. A dobozokban függesztő híd található. Szerelési példa: Vízszintes csatlakozó csonkkal. Az anemsztát alsó éle kb. 00 mm-rel alacsonyabban, mint az álmennyezet alsó síkja. (A beépítés egy folyamatos állítású befúvóra vonatkozik. ) 1.1.

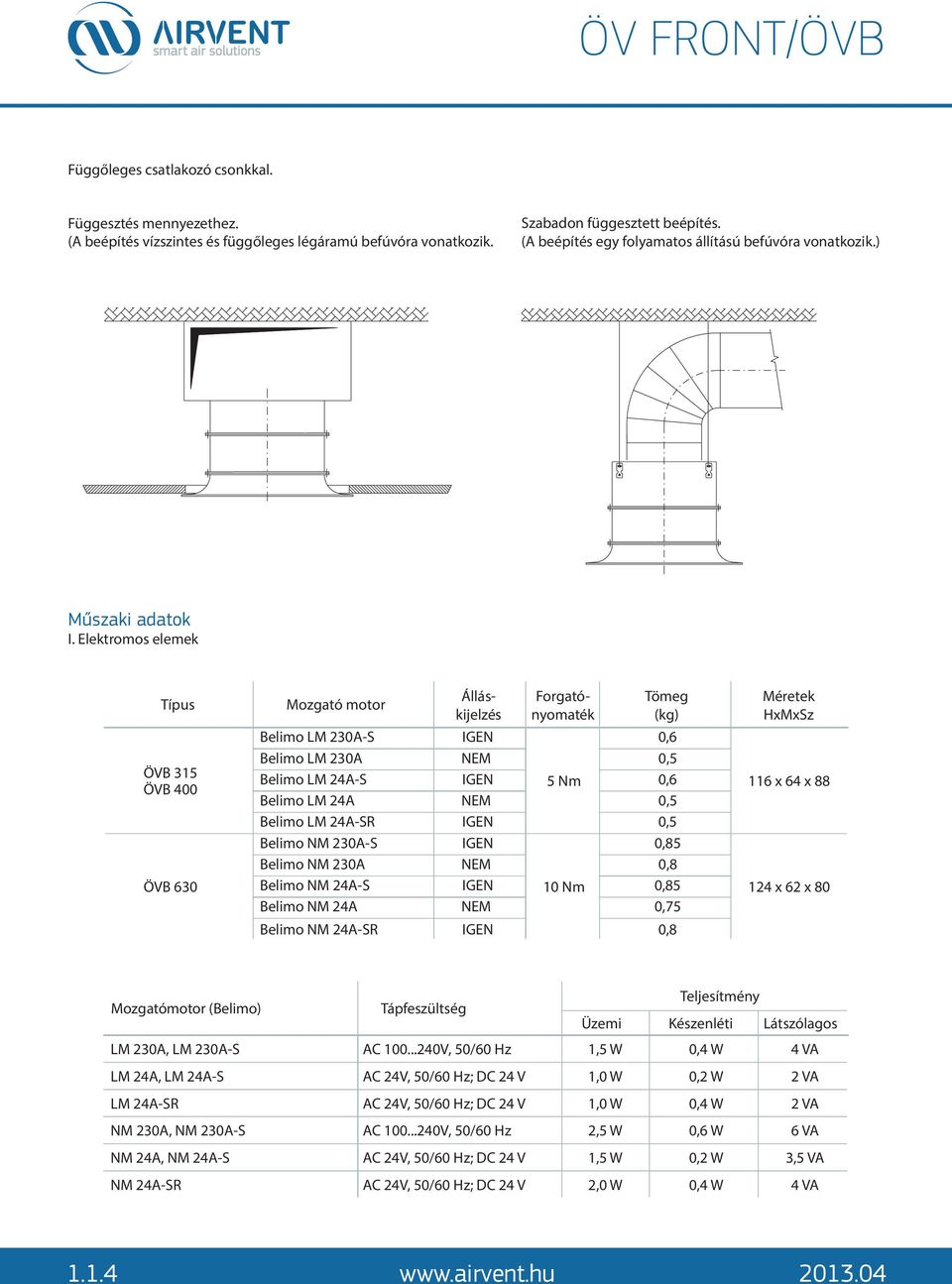

4 Függőleges csatlakozó csonkkal. Függesztés mennyezethez. (A beépítés vízszintes és függőleges légáramú befúvóra vonatkozik. Szabadon függesztett beépítés. (A beépítés egy folyamatos állítású befúvóra vonatkozik.) Műszaki adatok I. Elektromos elemek Típus ÖVB 15 ÖVB 400 ÖVB 60 Mozgató motor Belimo LM 20A-S Belimo LM 20A Belimo LM 24A-S Belimo LM 24A Belimo LM 24A-SR Belimo NM 20A-S Belimo NM 20A Belimo NM 24A-S Belimo NM 24A Belimo NM 24A-SR NEM NEM NEM NEM Álláskijelzés Forgatónyomaték Tömeg (kg) Méretek HxMxSz 0,6 0,5 5 Nm 0,6 116 x 64 x 88 0,5 0,5 0,85 0,8 10 Nm 0, x 62 x 80 0,75 0,8 Mozgatómotor (Belimo) Tápfeszültség Üzemi Teljesítmény Készenléti Látszólagos LM 20A, LM 20A-S AC V, 50/60 Hz 1,5 W 0,4 W 4 VA LM 24A, LM 24A-S AC 24V, 50/60 Hz; DC 24 V 1,0 W 0,2 W 2 VA LM 24A-SR AC 24V, 50/60 Hz; DC 24 V 1,0 W 0,4 W 2 VA NM 20A, NM 20A-S AC V, 50/60 Hz 2,5 W 0,6 W 6 VA NM 24A, NM 24A-S AC 24V, 50/60 Hz; DC 24 V 1,5 W 0,2 W,5 VA NM 24A-SR AC 24V, 50/60 Hz; DC 24 V 2,0 W 0,4 W 4 VA 1.1.4

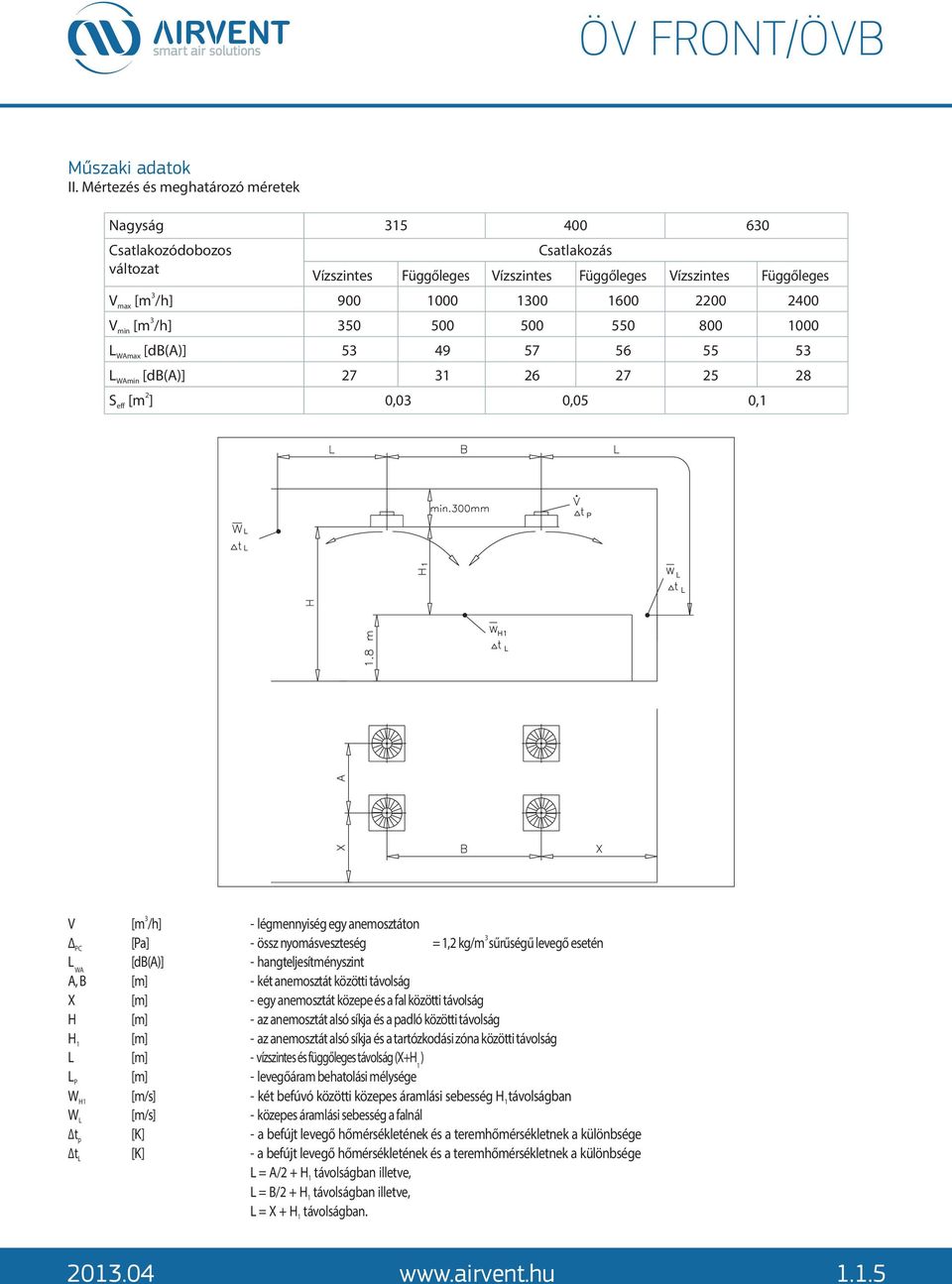

5 Műszaki adatok II. Mértezés és meghatározó méretek Nagyság Csatlakozódobozos változat V max [m /h] V min [m /h] L [db(a)] WAmax L [db(a)] WAmin 2 S eff [m ] Vízszintes ,0 Csatlakozás Függőleges Vízszintes Függőleges Vízszintes Függőleges ,05 0, V [m /h] - légmennyiség egy anemosztáton PC [Pa] - össz nyomásveszteség = 1,2 kg/m sűrűségű levegő esetén L WA [db(a)] - hangteljesítményszint A, B [m] - két anemosztát közötti távolság X [m] - egy anemosztát közepe és a fal közötti távolság H [m] - az anemosztát alsó síkja és a padló közötti távolság H 1 [m] - az anemosztát alsó síkja és a tartózkodási zóna közötti távolság L [m] - vízszintes és függőleges távolság (X+H ) 1 L P [m] - levegőáram behatolási mélysége W H1 [m/s] - két befúvó közötti közepes áramlási sebesség H 1 távolságban W L [m/s] - közepes áramlási sebesség a falnál t p [K] - a befújt levegő hőmérsékletének és a teremhőmérsékletnek a különbsége t L [K] - a befújt levegő hőmérsékletének és a teremhőmérsékletnek a különbsége L = A/2 + H 1 távolságban illetve, L = B/2 + H 1 távolságban illetve, L = X + H 1 távolságban

6 Példa Kiinduló adatok Anemosztát: ÖVB Vízszintes csatlakozással V = 600 m /h Befúvás: hűtés esetén - vízszintes t P = -7 K fűtés esetén - függőleges t P = +10 K H 1 = 1,8 m A = 2,8 m X = 1,2 m 1. diagram p C = 27 Pa L WA = 42 db(a) 4. diagram t L / t P = 0,08 t L = -7*0,08 = -0,266 K L (a fal mellett) = X + H 1 =,2 5. diagram W H1 = 0,15 m/s (az anemosztátok között) W L = 0,24 m/s (a fal mellett) 11. diagram max.behatolási mélység: fűtés esetén - függőleges befúváskor L P =,4 m Diagrammok Hangteljesítmények és nyomásesések 1. diagram ÖVB diagram ÖVB 400 Nyomásesés Nyomásesés. diagram ÖVB diagram Hőmérséklet hányados Nyomásesés 1.1.6

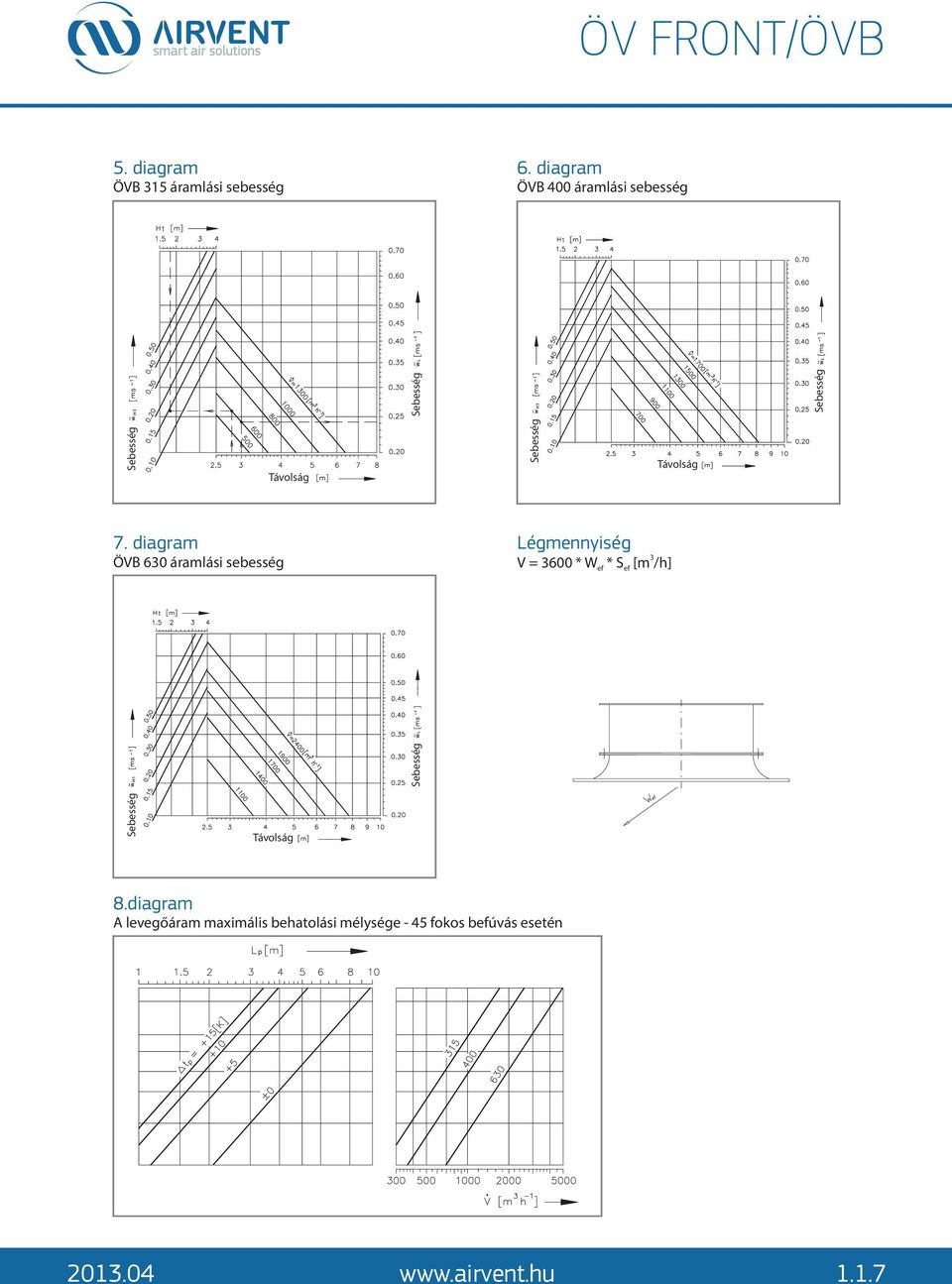

7 5. diagram ÖVB 15 áramlási sebesség 6. diagram ÖVB 400 áramlási sebesség 7. diagram ÖVB 60 áramlási sebesség Légmennyiség V = 600 * W ef * S ef [m /h] Távolság Távolság Távolság 8.diagram A levegőáram maximális behatolási mélysége - 45 fokos befúvás esetén 1.1.7

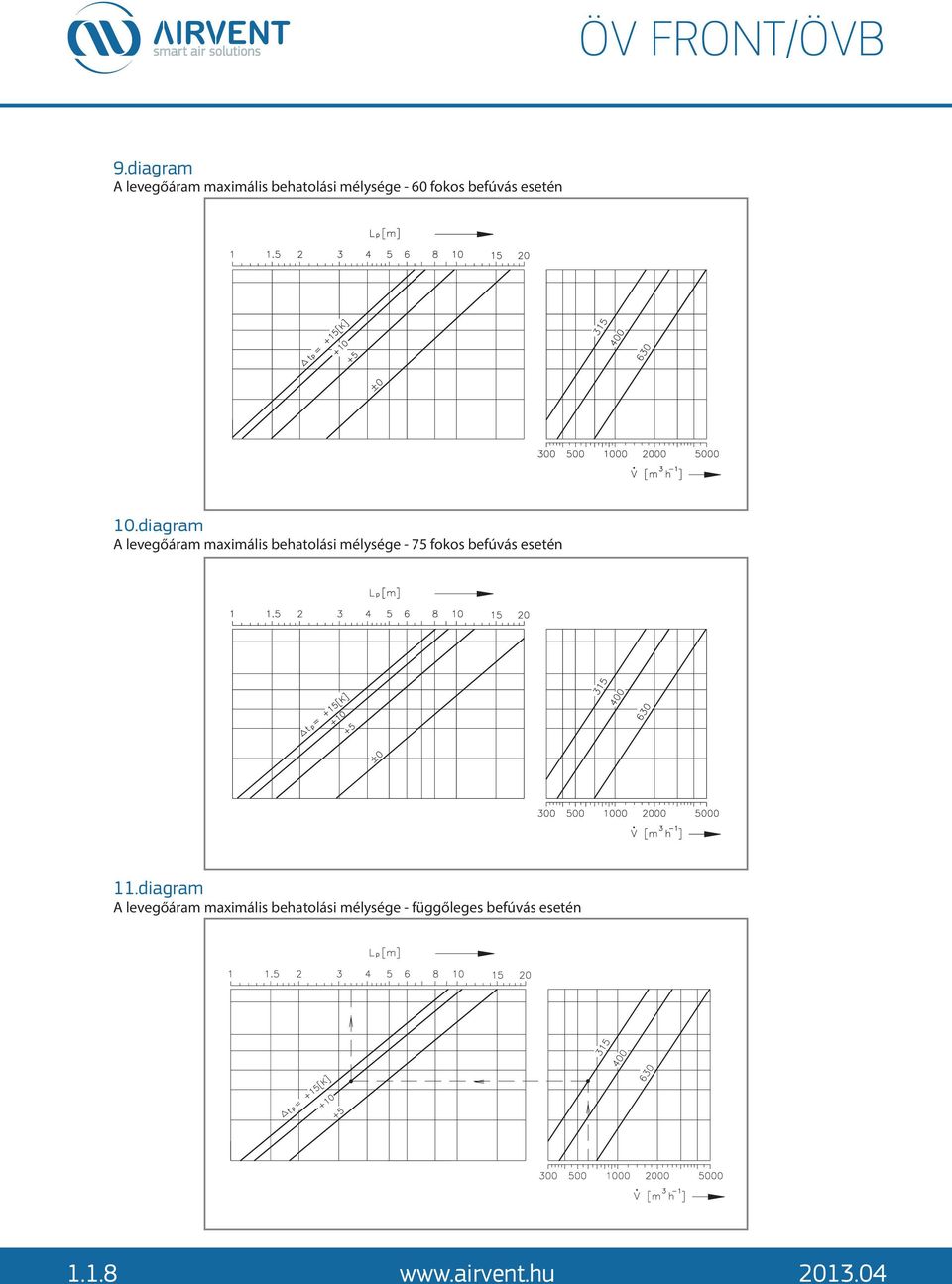

8 9.diagram A levegőáram maximális behatolási mélysége - 60 fokos befúvás esetén 10.diagram A levegőáram maximális behatolási mélysége - 75 fokos befúvás esetén 11.diagram A levegőáram maximális behatolási mélysége - függőleges befúvás esetén 1.1.8
