DRT DRTI DRT/DRTI. Állítható fúvókás mennyezeti befúvóelem

Átírás

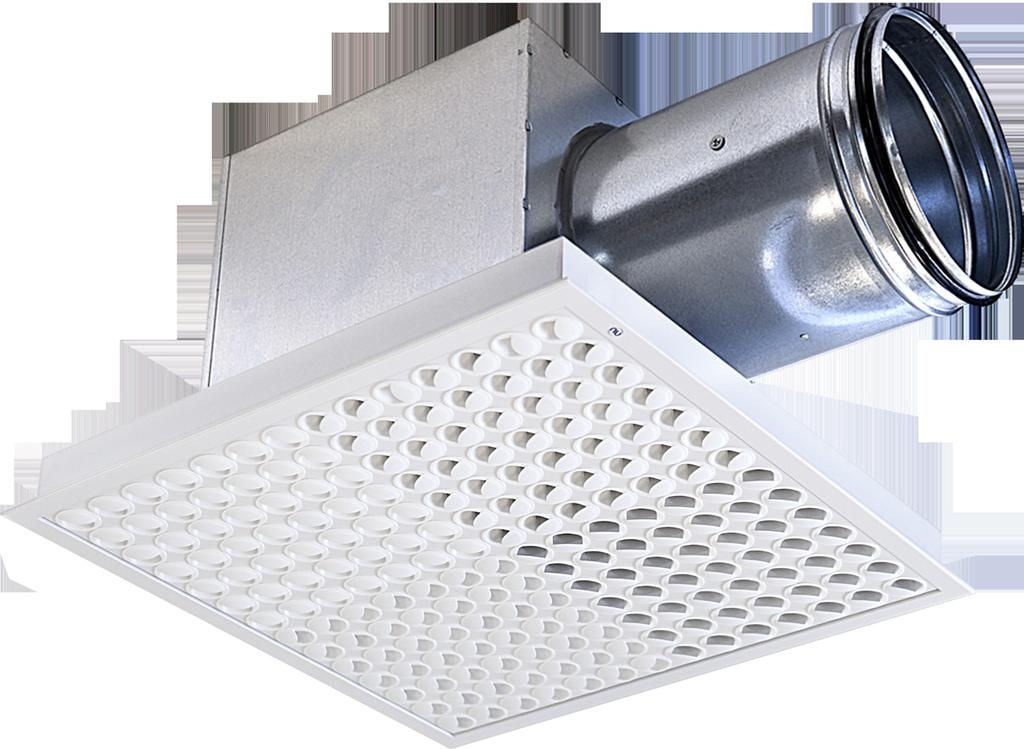

1 Állítható fúvókás mennyezeti befúvóelem DRT DRTI csatlakozódoboz a DRT és DRTI befúvóelemek opciós tartozéka, külön kell megrendelni. lkalmazási terület DRT és DRTI típusú, körkeresztmetszetű csatlakozócsonkkal ellátott perdületes mennyezeti befúvóelemek komfort helyiségek, pl. irodák, iskolák, áruházak, kórházak, stb. szellőztetésére alkalmasak. z esztétikus befúvók huzatmentesen és alacsony zajszint mellett juttatják be a levegőt a helyiségbe. DRT és a DRTI befúvók teljesítményadatai megegyeznek, különbség a külső méretükben van. Míg a DRT típus külső mérete a csatlakozóméret szerint változik, a DRTI külső mérete a teljes méretsornál azonos: megegyezik a standard 600x600 mm-es álmennyezeti betétlemez méretével, így ennek helyére könnyen beépíthető. z azonos nagyságjelű DRT és DRTI befúvók konstrukciójuknak köszönhetően könnyen az aktuális igényekhez igazíthatók: az aerodinamikus kialakítású fúvókabetétek elforgatásával az elemek befúvási képe a körköröstől egészen függőlegesig állítható akár utólag, a befúvóelemek beépített állapotában is. a másképp nem rendelik, a befúvókat körkörös befúvási képpel szállítjuk. űtésnél a helyiség és a befújt levegő ajánlott maximális hőmérsékletkülönbség C. egfő jellemzők esztétikus megjelenés huzatmentes, csendes működés egyszerűen, utólag is változtatható befúvási kép hűtésnél és fűtésnél is kiváló ventilációs hatékonyság kis légmennyiségeknél is stabil légsugár Standard méretek DRT: 1,, 0 DRTI: 1,, 0, 0,, 0 égszállítási tartomány m 3 /h (15-0 l/s), bőveen lásd a diagramoknál. 1

2 nyag DRT: z előlap acéllemezből, a keret alumíniumból készül R 9003 fehér színű porfestéssel. fúvókabetétek anyaga PP műanyag. DRTI: z előlap acéllemezből, a keret 0-as méretig acélból, 0-es mérettől alumíniumból készül. R 9003 fehér színnel porfestve. Opciós tartozékok DRT és DRTI perdületes befúvók standard opciós tartozéka a szabályozócsappantyúval ellátott TR csatlakozódoboz. hangcsillapított TR dobozt olyan helyiségekben javasoljuk alkalmazni, ahol a levegő zajszegény mennyezeti befúvására van igény. TR doboz horganyzott acéllemezből készül, kasírozott üveggyapot szigeteléssel. DRT és DRTI befúvókhoz speciális magasságú TK típusú csatlakozódobozt is tudunk szállítani, amely a szabályozócsappantyún és hangcsillapító szigetelésen kívül mérőcsonkkal is el van látva. Mérőcsonk használatával könnyeen és precízeen végezhető el a befúvóelemek beszabályozása, emellett az elemek légszállítása is bármikor egyszerűen ellenőrizhető. TK dobozok légcsatorna hálózat felőli csatlakozómérete igény szerint egy vagy két standard mérettel kise, mint a befúvóelem oldali. Ennek köszönhetően a TK doboz lapos kivitelű, így olyan álmennyezetekbe is beépíthető, ahol kevés hely áll rendelkezésre. TK dobozzal kapcsolatos részletese információért forduljon az irvent értékesítő munkatársaihoz. 1. Szerelés DRT és a DRTI mennyezeti befúvóelemek közvetlenül csatlakoztathatók a csatlakozódoboz körkeresztmetszetű csatlakozócsonkjához, ahol két lemezcsavarral rögzíthetők. befúvóelemet és a csatlakozódobozt összekötő csavarokat vagy kivülről hajtják be, vagy ha lenyitják az előlapot a csavarok belülről, az álmennyezet megbontása nélkül is behajthatók. Belülről rögzítéshez a DRT és DRTI csatlakozó csonkja elő van fúrva. frontlap lenyitásához egy plasztikkártyára van szükség, melyet azon az oldalon kell elhúzni a befúvóelem kerete és fúvókákkal ellátott része közötti résben, ahol az irvent logós matrica található (1-es ábra). Ekkor a zár kioldódik és a befúvó előlapja lenyithatóvá vagy leemelhetővé válik (2-es ábra), megkönnyítve ezzel a befúvóelem felszerelését és a csatlakozódoboz beszabályozását. Plasztikkártyát minden megrendeléshez díjmentesen biztosítunk. 2. 2

3 Fúvókaállások Standard beállítás a másképp nem rendelik, a DRT és DRTI befúvókat standard körkörös befúvási képpel szállítjuk. Gyári standard beállítás: Körkörös befúvás Egyéb befúvási minták Fúvókaállás 1-irányú Fúvókaállás 2-irányú Fúvókaállás 3-irányú Fúvókaállás 4-irányú Fúvókaállás 2-irányú sarok 3

4 Méretek 1. táblázat DRT állítható fúvókás perdületes befúvóelem 4 Méret B Tömeg/kg , , ,0 feltüntetett méretek mm-ben értendők. 2. táblázat DRTI állítható fúvókás perdületes befúvóelem Méret B Tömeg/kg , , , , , ,1 feltüntetett méretek mm-ben értendők. 3. táblázat TR csatlakozódoboz Méret * ** Tömeg/kg , , , , , ,2 feltüntetett méretek mm-ben értendők. * DRT minimális beépítési magassága monolit álmenyezeti esetén ** DRTI minimális beépítési magasság hagyományos raszteres álmennyezet esetén * * ** 4 **

5 adatok 4. táblázat DRT-DRTI befúvóelem+tr csatlakozódoboz Korrekció K o db *DRT **DRTI TR Középfrekvencia (z) Pontosság ±3 db * DRT 1-0 ** DRTI táblázat DRT-DRTI befúvóelem+tr csatlakozódoboz Saját zajcsillapítás db *DRT **DRTI TR Középfrekvencia (z) Pontosság ±3 db * DRT 1-0 ** DRTI 1-0 zajszint adatok m 2 -es hangelnyelő felületre vonatkoznak. Zajteljesítményszint: W [db] : [db()] zajszint adatok az 1-6. diagramokról olvashatók le. Korrekciós tényező: K O [db] korrekciós tényezők a 4. táblázatban találhatók. W = P + K O zajszint P db() m 2 -nek megfelelő abszorbciós felületre vonatkozik, amely egy normál csillapítású m 3 térfogatú helyiségben 4 db zajcsillapításnak felel meg. 6.táblázatban más típusú helyiségek korrekciójára található néhány példa. 6. táblázat Szoba térfogat Szobatípus Korrekció m 3 kemény +2 db m 3 csillapított -2 db 150 m 3 kemény -3 db 150 m 3 normál -5 db 150 m 3 csillapított -7 db 5

6 Diagramok DRT és DRTI befúvók adatai TR csatlakozódobozzal egybeépítve érvényesek. 1. diagram DRT 1 / DRTI 1 + TR 1 2. diagram DRT / DRTI + TR db() 50 Q(l/s) db() 50 Q(l/s) diagram DRT 0 / DRTI 0 + TR 0 4. diagram DRTI 0 + TR 0 db() 50 Q(l/s) db() 50 0 Q(l/s) = zárt csappantyú = nyitott csappantyú 6
