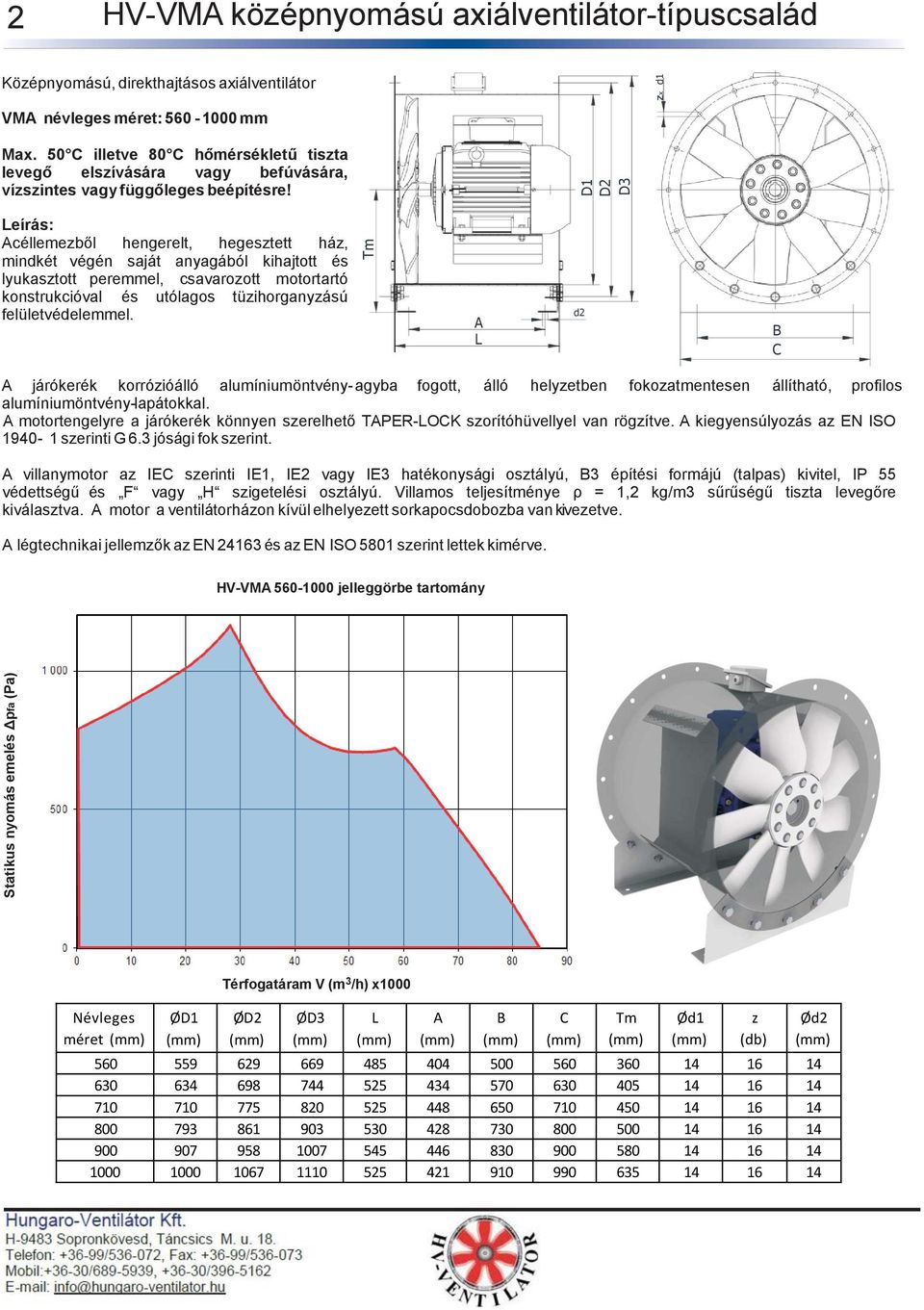

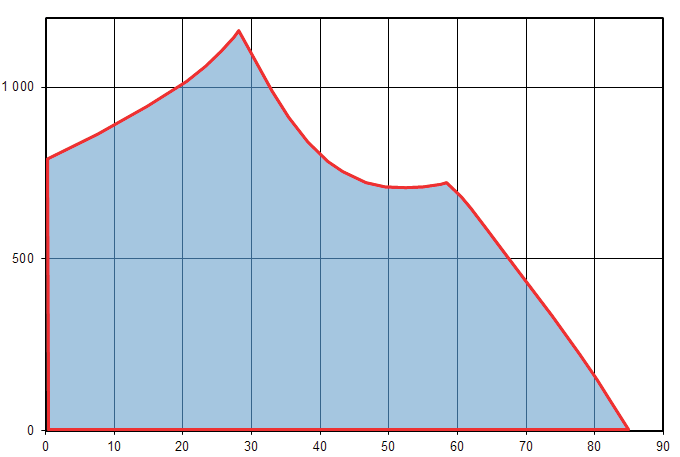

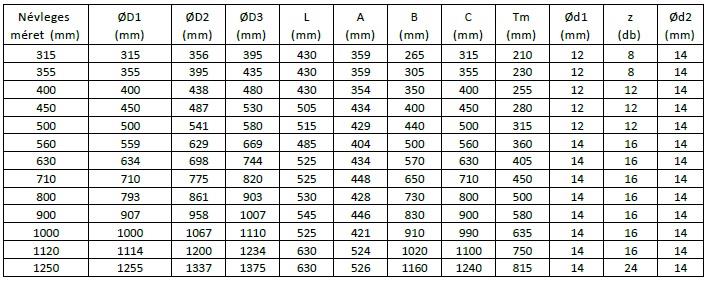

2 2 HV-VM középnyomású axiálventilátor-típuscsalád Középnyomású, direkthajtásos axiálventilátor zx d1 VM névleges méret: mm Max. 50 illetve 80 hőmérsékletű tiszta levegő elszívására vagy befúvására, vízszintes vagy függőleges beépítésre! D2 D3 eírás: céllemezből hengerelt, hegesztett ház, mindkét végén saját anyagából kihajtott és lyukasztott peremmel, csavarozott motortartó konstrukcióval és utólagos tüzihorganyzású felületvédelemmel. d2 járókerék korrózióálló alumíniumöntvény-agyba fogott, álló helyzetben fokozatmentesen állítható, profilos alumíniumöntvény-lapátokkal. motortengelyre a járókerék könnyen szerelhető TPER-OK szorítóhüvellyel van rögzítve. kiegyensúlyozás az EN ISO szerinti G 6.3 jósági fok szerint. villanymotor az IE szerinti IE1, IE2 vagy IE3 hatékonysági osztályú, 3 építési formájú (talpas) kivitel, IP 55 védettségű és F vagy H szigetelési osztályú. Villamos teljesítménye ρ = 1,2 kg/m3 sűrűségű tiszta levegőre kiválasztva. motor a ventilátorházon kívül elhelyezett sorkapocsdobozba van kivezetve. légtechnikai jellemzők az EN és az EN ISO 5801 szerint lettek kimérve. HV-VM jelleggörbe tartomány Statikus nyomás emelés Δpfa (Pa) Névleges méret Ø Térfogatáram V (m 3 /h) x1000 ØD2 ØD3 Ød z (db) Ød2

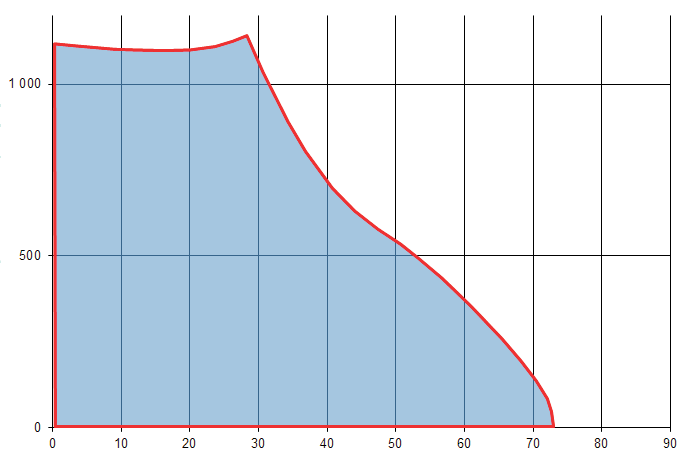

3 HV-VM középnyomású axiálventilátor-típuscsalád 3 Középnyomású, direkthajtásos axiálventilátor VM névleges méret: mm zx d1 Max. 50 illetve 80 hőmérsékletű tiszta levegő elszívására vagy befúvására, vízszintes vagy függőleges beépítésre! D2 D3 eírás: céllemezből hengerelt, hegesztett ház, mindkét végén saját anyagából kihajtott és lyukasztott peremmel, csavarozott motortartó konstrukcióval és utólagos tüzihorganyzású felületvédelemmel. járókerék korrózióálló alumíniumöntvény- agyba fogott, álló helyzetben fokozatmentesen állítható, profilos alumíniumöntvény- lapátokkal. motortengelyre a járókerék könnyen szerelhető TPER-OK szorítóhüvellyel van rögzítve. kiegyensúlyozás az EN ISO szerinti G 6.3 jósági fok szerint. villanymotor az IE szerinti IE1, IE2 vagy IE3 hatékonysági osztályú, 3 építési formájú (talpas) kivitel, IP 55 védettségű és F vagy H szigetelési osztályú. Villamos teljesítménye ρ = 1,2 kg/m3 sűrűségű tiszta levegőre kiválasztva. motor a ventilátorházon kívül elhelyezett sorkapocsdobozba van kivezetve. légtechnikai jellemzők az EN és az EN ISO 5801 szerint lettek kimérve. HV-VM jelleggörbe tartomány d2 Statikus nyomás emelés Δpfa (Pa) Névleges méret Ø Térfogatáram V (m 3 /h) x1000 ØD2 ØD3 Ød z (db) Ød2

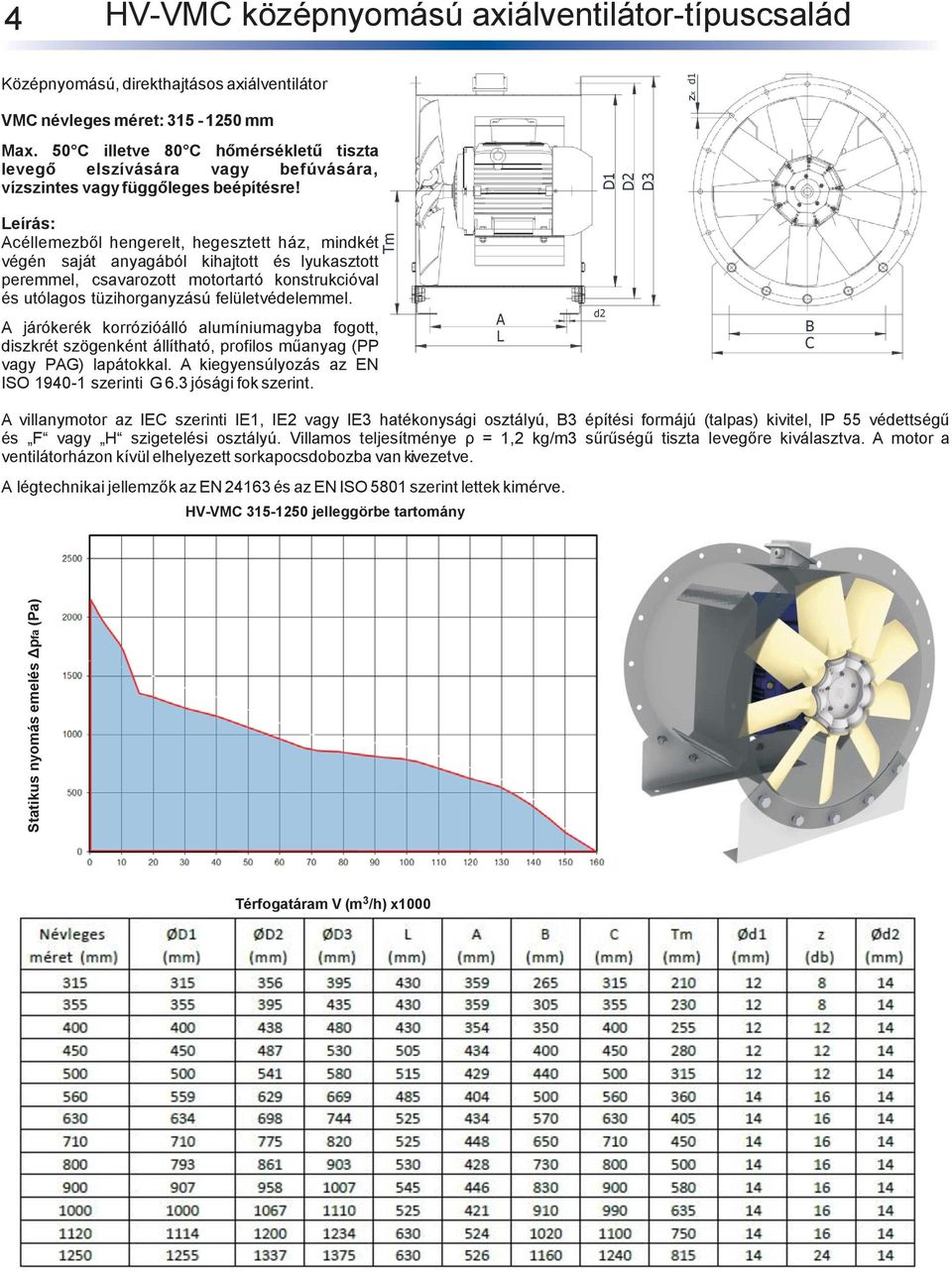

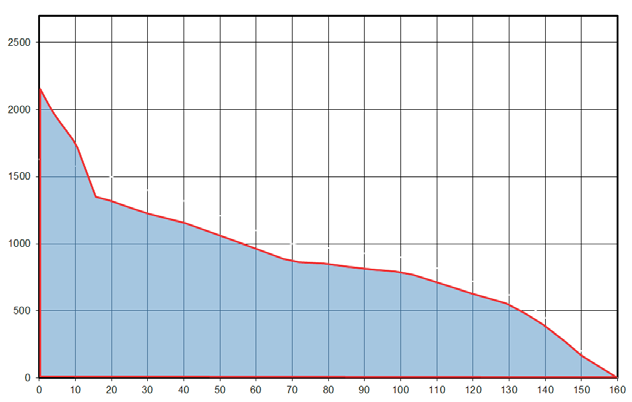

4 4 HV-VM középnyomású axiálventilátor-típuscsalád Középnyomású, direkthajtásos axiálventilátor zx d1 VM névleges méret: mm Max. 50 illetve 80 hőmérsékletű tiszta levegő elszívására vagy befúvására, vízszintes vagy függőleges beépítésre! D2 D3 eírás: céllemezből hengerelt, hegesztett ház, mindkét végén saját anyagából kihajtott és lyukasztott peremmel, csavarozott motortartó konstrukcióval és utólagos tüzihorganyzású felületvédelemmel. járókerék korrózióálló alumíniumagyba fogott, diszkrét szögenként állítható, profilos műanyag (PP vagy PG) lapátokkal. kiegyensúlyozás az EN ISO szerinti G 6.3 jósági fok szerint. d2 villanymotor az IE szerinti IE1, IE2 vagy IE3 hatékonysági osztályú, 3 építési formájú (talpas) kivitel, IP 55 védettségű és F vagy H szigetelési osztályú. Villamos teljesítménye ρ = 1,2 kg/m3 sűrűségű tiszta levegőre kiválasztva. motor a ventilátorházon kívül elhelyezett sorkapocsdobozba van kivezetve. légtechnikai jellemzők az EN és az EN ISO 5801 szerint lettek kimérve. HV-VM jelleggörbe tartomány Statikus nyomás emelés Δpfa (Pa) Térfogatáram V (m 3 /h) x1000

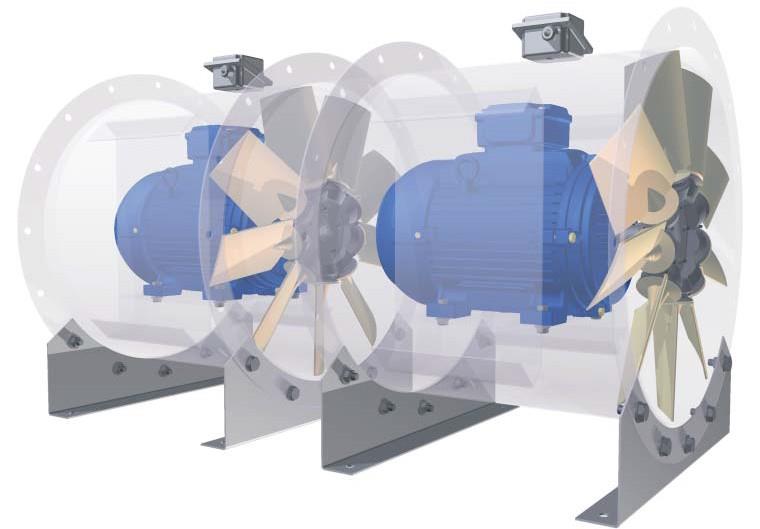

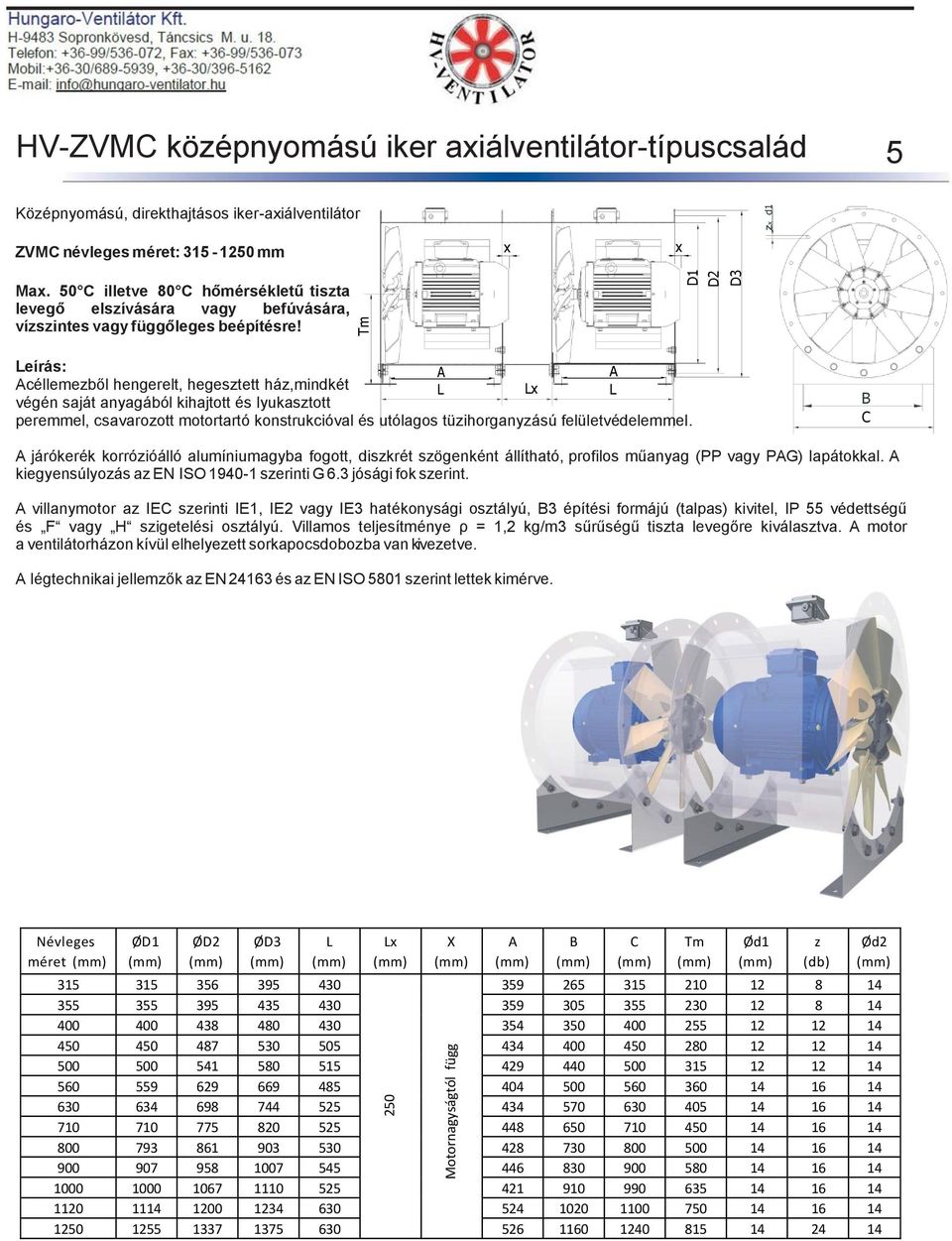

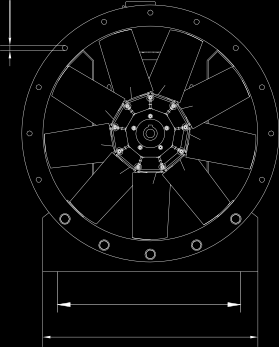

5 HV-ZVM középnyomású iker axiálventilátor-típuscsalád 5 Középnyomású, direkthajtásos iker-axiálventilátor zx d1 ZVM névleges méret: mm Max. 50 illetve 80 hőmérsékletű tiszta levegő elszívására vagy befúvására, vízszintes vagy függőleges beépítésre! x x D2 D3 eírás: céllemezből hengerelt, hegesztett ház,mindkét x végén saját anyagából kihajtott és lyukasztott peremmel, csavarozott motortartó konstrukcióval és utólagos tüzihorganyzású felületvédelemmel. járókerék korrózióálló alumíniumagyba fogott, diszkrét szögenként állítható, profilos műanyag (PP vagy PG) lapátokkal. kiegyensúlyozás az EN ISO szerinti G 6.3 jósági fok szerint. villanymotor az IE szerinti IE1, IE2 vagy IE3 hatékonysági osztályú, 3 építési formájú (talpas) kivitel, IP 55 védettségű és F vagy H szigetelési osztályú. Villamos teljesítménye ρ = 1,2 kg/m3 sűrűségű tiszta levegőre kiválasztva. motor a ventilátorházon kívül elhelyezett sorkapocsdobozba van kivezetve. légtechnikai jellemzők az EN és az EN ISO 5801 szerint lettek kimérve. Névleges méret Ø ØD2 ØD3 x X Motornagyságtól függ Ød1 z (db) Ød2

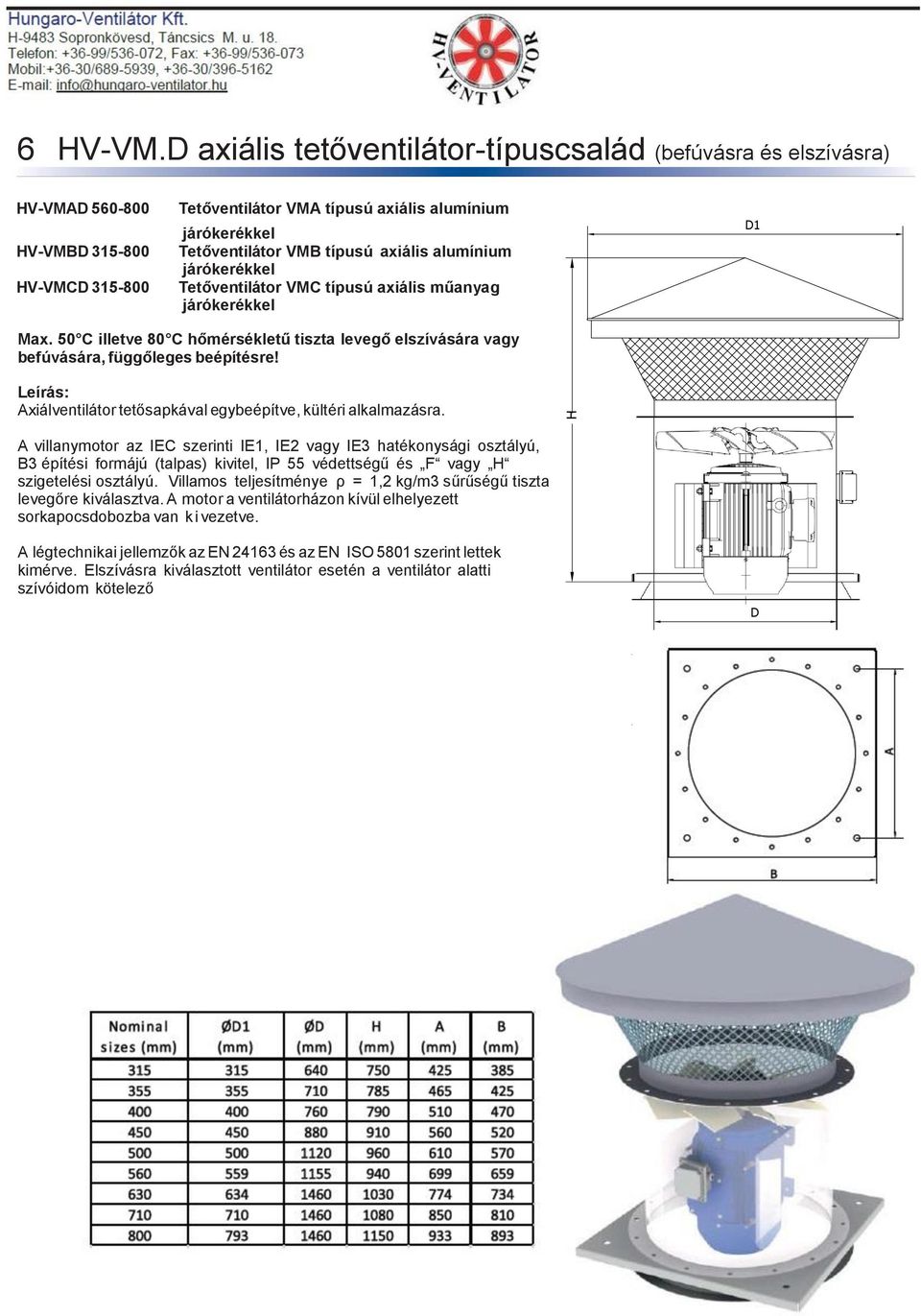

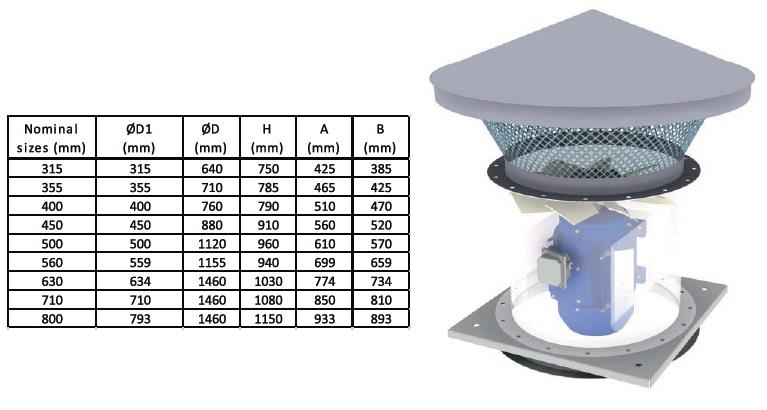

6 6 HV-VM.D axiális tetőventilátor-típuscsalád (befúvásra és elszívásra) HV-VMD HV-VMD HV-VMD Tetőventilátor VM típusú axiális alumínium járókerékkel Tetőventilátor VM típusú axiális alumínium járókerékkel Tetőventilátor VM típusú axiális műanyag járókerékkel Max. 50 illetve 80 hőmérsékletű tiszta levegő elszívására vagy befúvására, függőleges beépítésre! eírás: xiálventilátor tetősapkával egybeépítve, kültéri alkalmazásra. H villanymotor az IE szerinti IE1, IE2 vagy IE3 hatékonysági osztályú, 3 építési formájú (talpas) kivitel, IP 55 védettségű és F vagy H szigetelési osztályú. Villamos teljesítménye ρ = 1,2 kg/m3 sűrűségű tiszta levegőre kiválasztva. motor a ventilátorházon kívül elhelyezett sorkapocsdobozba van kivezetve. légtechnikai jellemzők az EN és az EN ISO 5801 szerint lettek kimérve. Elszívásra kiválasztott ventilátor esetén a ventilátor alatti szívóidom kötelező D

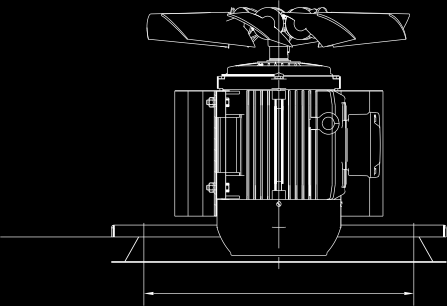

7 HV-VM.DT axiális tetőventilátor-típuscsalád (befúvásra és elszívásra) 7 HV-VMDT HV-VMDT HV-VMDT Tetőventilátor VM típusú axiális alumínium járókerékkel Tetőventilátor VM típusú axiális a lumínium járókerékkel Tetőventilátor VM típusú axiális műanyag járókerékkel Max. 50 illetve 80 hőmérsékletű tiszta levegő elszívására vagy befúvására, függőleges beépítésre! eírás: xiálventilátor tetősapkával egybeépítve, kültéri alkalmazásra. villanymotor az IE szerinti IE1, IE2 vagy IE3 hatékonysági osztályú, 3 építési formájú (talpas) kivitel, IP 55 védettségű és F vagy H szigetelési osztályú. Villamos teljesítménye ρ = 1,2 kg/m3 sűrűségű tiszta levegőre kiválasztva. motor a ventilátorházon kívül elhelyezett sorkapocsdobozba van kivezetve. légtechnikai jellemzők az EN és az EN ISO 5801 szerint lettek kimérve. H D

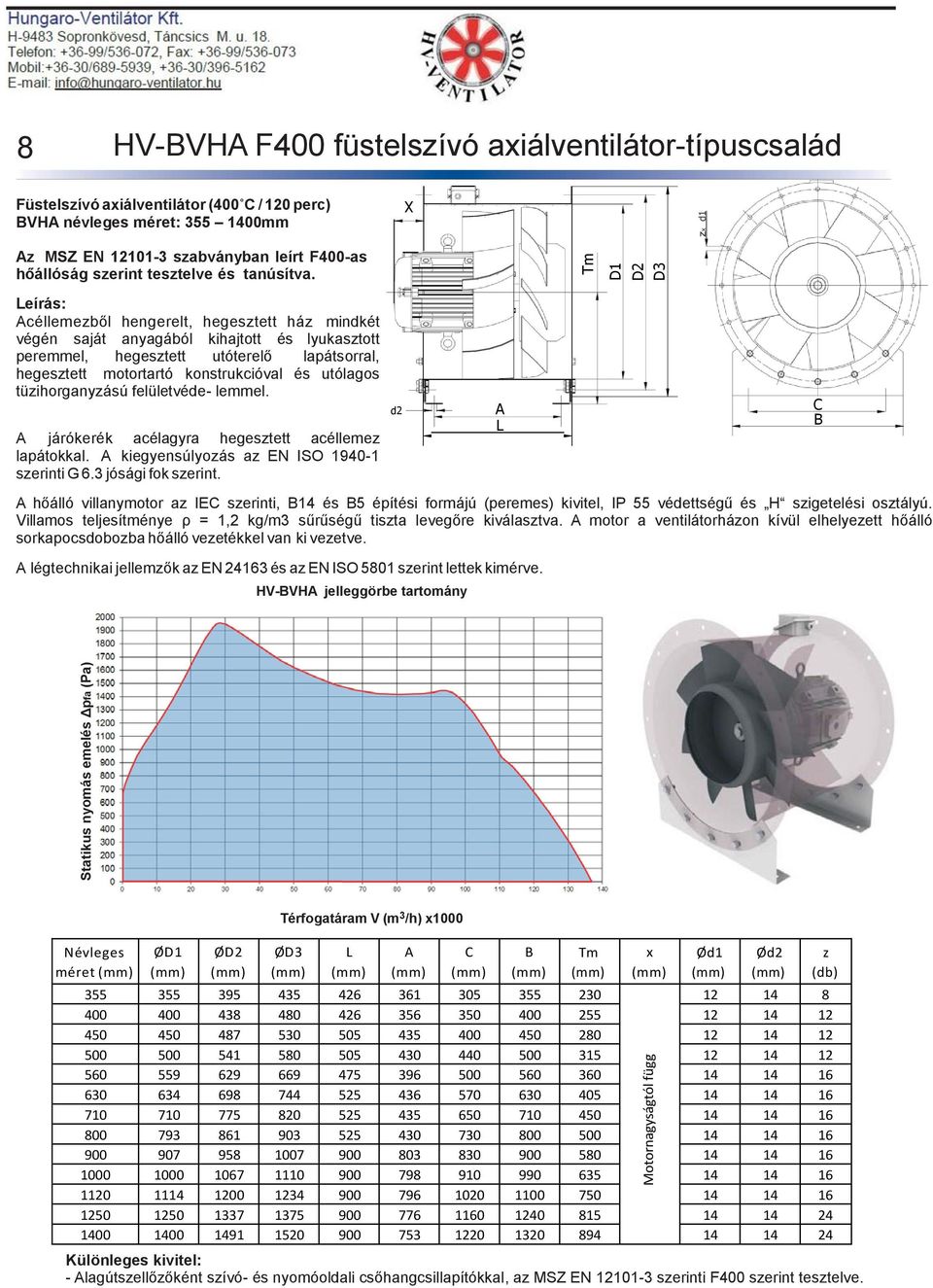

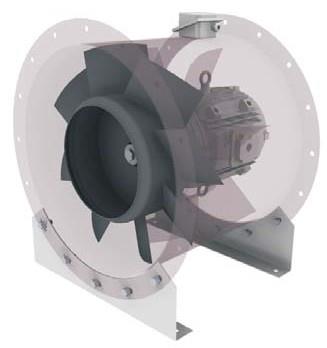

8 8 HV-VH F400 füstelszívó axiálventilátor-típuscsalád Füstelszívó axiálventilátor (400 / 120 perc) VH névleges méret: mm X zx d1 z MSZ EN szabványban leírt F400-as hőállóság szerint tesztelve és tanúsítva. D2 D3 eírás: céllemezből hengerelt, hegesztett ház mindkét végén saját anyagából kihajtott és lyukasztott peremmel, hegesztett utóterelő lapátsorral, hegesztett motortartó konstrukcióval és utólagos tüzihorganyzású felületvéde- lemmel. járókerék acélagyra hegesztett acéllemez lapátokkal. kiegyensúlyozás az EN ISO szerinti G 6.3 jósági fok szerint. d2 hőálló villanymotor az IE szerinti, 14 és 5 építési formájú (peremes) kivitel, IP 55 védettségű és H szigetelési osztályú. Villamos teljesítménye ρ = 1,2 kg/m3 sűrűségű tiszta levegőre kiválasztva. motor a ventilátorházon kívül elhelyezett hőálló sorkapocsdobozba hőálló vezetékkel van ki vezetve. légtechnikai jellemzők az EN és az EN ISO 5801 szerint lettek kimérve. HV-VH jelleggörbe tartomány Statikus nyomás emelés Δpfa (Pa) Névleges méret Ø ØD2 Térfogatáram V (m 3 /h) x1000 ØD3 x Ød1 Ød Különleges kivitel: - lagútszellőzőként szívó- és nyomóoldali csőhangcsillapítókkal, az MSZ EN szerinti F400 szerint tesztelve. Motornagyságtól függ z (db)

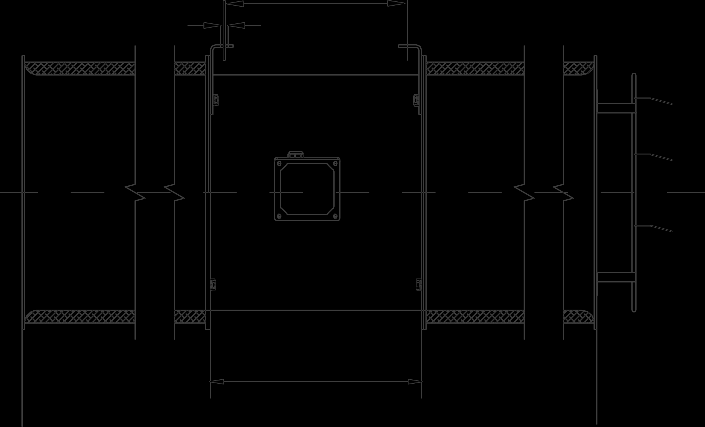

9 - VH típuscsalád függőleges és vízszintes beépítési helyzetekben egyaránt alkalmazható. HV-IRJET JU/JR (F300) jetventilátor-típuscsalád 9 S E2 d1 E1 D l T Jetventilátor (300 / 120 perc) IRJET névleges méretei: 280, 315, 355, 400 mm z MSZ EN szabványban leírt F300-as hőállóság szerint tesztelve és tanúsítva eírás: Egyirányú (JU), vagy reverzibilis (JR) kivitelben. berendezés a középen elhelyezkedő ventilátorból és mindkét oldalára szerelt hangcsillapítóból áll. ház helytakarékos, ovális kialakítású. belső ventilátoregység a szívónyíláson keresztül praktikusan kicsúsztatható. profilos alumíniumöntvény-járókerék és agy aerodinamikailag optimalizált. járókerék lapátszöge álló helyzetben változtatható. járókerekek kiegyensúlyozása az ISO szerint Q6,3 jósági fok szerint. nyomóoldali terelőlamellákkal a légáram iránya az építési viszonyokhoz igazítható. kétfordulatú, 2/4-pólusú Dahlandertekercselésű hőálló villanymotor az IE szerinti, 3 építési formájú (talpas) kivitel, IP 55 védettségű és H szigetelési osztályú. Villamos teljesítménye ρ = 1,2kg/m3 sűrűségű tiszta levegőre kiválasztva. motor a ventilátorházon kívülre hőálló kábellel kivezetve. járókerék a motortengelyre könnyen szerelhető TPER-OK szorítóhüvellyel van rögzítve. z JR/JU sugárventilátorok az EN :2002 / EN :2002/:2005 szabvány szerint F200 (120) és F300 (120) hőmérséklet (idő) szerinti osztályúak és a megfelelőségük a 1415-PD-29-(-35/2008) / 1415-PD-30-(-35/2008) azonosítójú EK- Megfelelőségi tanúsítványokkal igazolt. légtechnikai jellemzők az EN és az EN ISO 5801 szerint lettek kimérve. Átmérő D[mm] Méret x M [mm] x x x x 320 Védettség IP55 IP55 IP55 IP55 Tömeg m [kg] Névleges fordulatszám n névl. [1/min] / / / / Névleges áramfelvétel I névl. [] 5,18 / 1,66 4,28 / 1,54 3,54 / 1,27 3,54 / 1,27 Frekvencia [Herz] Motorteljesítmény P [kw] 2,5 / 0,65 2,0 / 0,5 1,5 / 0,4 1,5 / 0,4 Feszültség U [V] JU Tolóerő F [N] JR Tolóerő F [N]

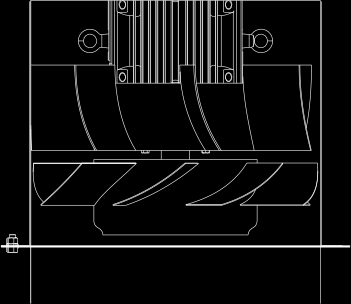

10 Névleges méret ØD S T E1 E2 I Ød Választható tartozékok: Sorkapocsdoboz Szervizkapcsoló Horganyzott védőrács Terelőlamellák 10 Füstelszívó axiális ventilátor + önműködő tetősapka HV-VH Füstelszívó axiális ventilátor + önműködő tetősapka z MSZ EN szabványban leírt F400-as hőállóság szerint tesztelve és tanúsítva. eírás: VH füstelszívó tetőventilátor túlnyomáskibocsátó tetősapkával egybeszerelve, kültéri alkalmazáshoz. járókerék acélagyra hegesztett acélleme- lapátokkal. kiegyensúlyozás az EN ISO szerinti G 6.3 jósági fok szerint. x hőálló villanymotor az IE szerinti, 14 és 5 építési formájú (peremes) kivitel, IP 55 védettségű és H szigetelési osztályú. Villamos teljesítménye ρ = 1,2 kg/m3 sűrűségű tiszta levegőre kiválasztva. motor a ventilátorházon kívül elhelyezett hőálló sorkapocsdobozba hőálló vezetékkel van kivezetve. H légtechnikai jellemzők az EN és az EN ISO 5801 szerint lettek kimérve. d1 D2

11 Névleges méret Ø ØD2 x Ød1 H x x x x x x x x x x x ØD ØD Tartozékok 11 Szívóidom Diffúzor Rezgéscsillapító utomatikus csappantyú madárvédő hálóval madárvédő hálóval függőleges beépítéshez Készülhet: nyaga horganyzott acél alapkivitelben: 60 tartós üzemre Működése automatikus, füstgázelszíváshoz: 400 /120 min alaphelyzetben zárt egyperemes kivitel kétperemes kivitel 1 (keskeny) = 116 mm 1 (széles) = 206 mm Univerzális ventilátorláb Ventilátorpata utomatikus csappantyú amellás automatikus vízszintes beépítéshez függőleges vízszintes beépítéshez csappantyú vízszintes beépítéshez beépítéshez =710 mm-ig = mm-ig

12 Választható tartozékok axiálventilátorokhoz: Készüléklábak vízszintes helyzetben történő felállításhoz / mennyezeti rögzítéshez Készülékpaták függőleges tengelyű rögzítéshez Szívóidom védőráccsal Védőrács peremmel aposvas ellenperem Normál vagy hőálló rugó Körkeresztmetszetű rezgéscsillapító (normál vagy hőálló) sőhangcsillapító a ventilátor pereméhez közvetlen rácsatlakoztatható Szervízkapcsoló Nyomóoldali diffúzor a dinamikus nyomás visszanyeréséhez Normál vagy hőálló automatikus csappantyú (vízszintes vagy függőleges beépítéshez) Házhosszabbító elem ventilátorok és tartozékaik készülhetnek rozsdamentes acélból is (külön árajánlat alapján).
